差分信号线的原理和优缺点分析
随着近几年对速率的要求快速提高，新的总线协议不断的提出更高的速率。传统的总线协议已经不能够满足要求了。串行总线由于更好的抗干扰性，和更少的信号线，更高的速率获得了众多设计者的青睐。而串行总线又尤以差分信号的方式为最多。所以在这篇中整理了些有关差分信号线的设计和大家探讨下。
1.差分信号线的原理和优缺点

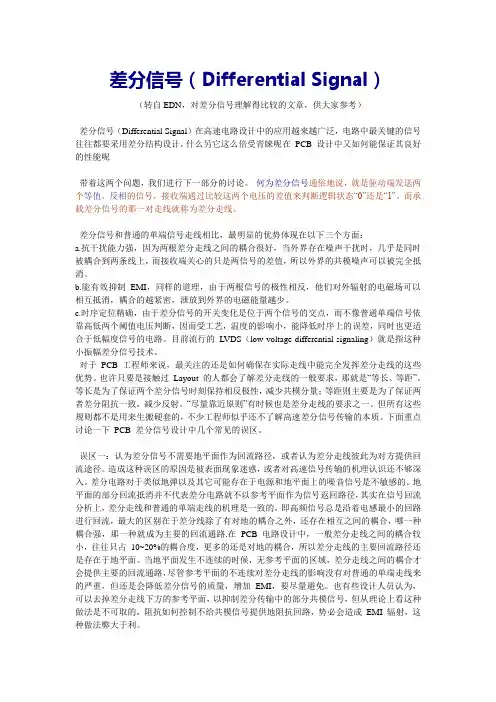

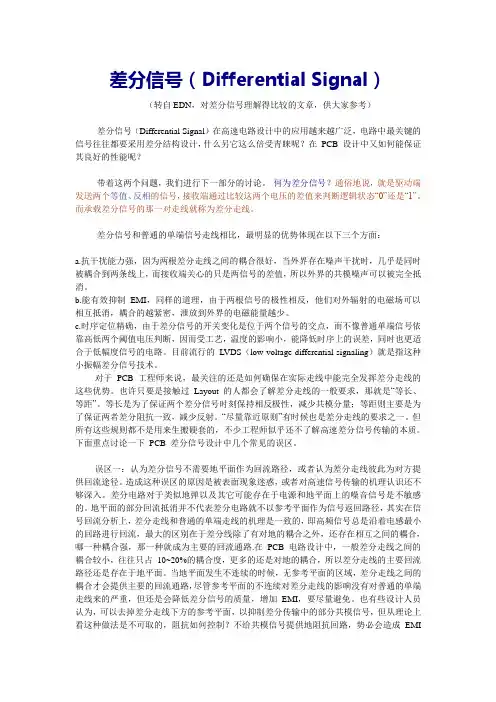

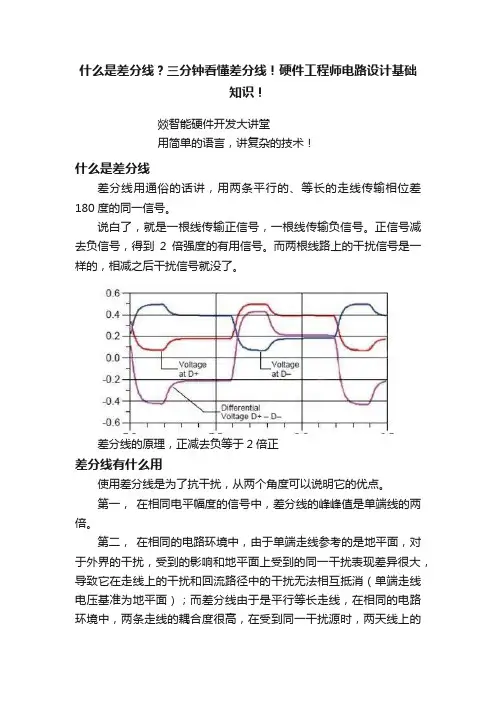

差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢？在PCB设计中又如何能保证其良好的性能呢？带着这两个问题，我们进行下一部分的讨论。何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。而承载差分信号的那一对走线就称为差分走线。
差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：
a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
b. 能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，如图在A-A‘的电流是从右到左，那B-B‘的是从左到右，那么按右手螺旋定则，那他们的磁力线是互相抵消的。耦合的越紧密，互相抵消的磁力线就越多。泄放到外界的电磁能量越少。
c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS（low voltage differenTIal signaling）就是指这种小振幅差分信号技术。
2.差分信号的一个实例：LVDS
差分信号（上） 我们中的大部分都能直观地理解信号是如何沿导线或走线传播的，即便我们也许对这种连接方式的名称并不熟悉——单端模式。术语“单端”模式将这种方式同至少其它两种信号传播模式区分开来：差模和共模。后面两种常常看起来更加复杂。 差模 差模信号沿一对走线传播。其中一根走线传送我们通常所理解的信号，另一根传送一个严格大小相等且极性相反(至少理论上如此)的信号。差分与单端 模式并不像它们乍看上去那样有很大的不同。记住，所有信号都有回路。一般地，单端信号从一个零电位，或地，电路返回。差分信号的每一分支都将从地电路返 回，除非因为每个信号都大小相 等且极性相反以至于返回电流完全抵消了(它们中没有任何一部分出现 在零电位或地电路上)。 尽管我不打算在专栏中就这个问题花太多时间，共模是指同时在一个(差分)信号的线对或者在单端走线和地上出现的信号。对我们来说这并不容易直观 地去理解，因为我们很难想象怎样才能产生这样的信号。相反通常我们不会产生共模信号。通常这些都是由电路的寄生环境或者从邻近的外部源耦合进电路产生的。 共模信号总是很“糟糕”，许多设计规则就是用来防止它们的发生。 差分走线 尽管看起来这样的顺序不是很好，我要在叙述使用差分走线的优点之前首先来讲述差分信号的布线规则。这样当我讨论(下面)这些优点时，就可以解释这些相关的规则是如何来支持这些优点的。 大部分时候(也有例外)差分信号也是高速信号。这样，高速设计规则通常也是适用的，尤其是关于设计走线使之看起来像是传输线的情况 。这意味着我们必须仔细地进行设计和布线，如此，走线的特征阻抗在沿线才能保持不变。 在差分对布线时，我们期望每根走线都与其配对走线完全一致。也就是说，在最大的可实现范围内，差分对中每根走线应该具有一致的阻抗与一致的长度。差分走线通常以线对的方式进行布线，线对的间距沿线处处保持不变。通常地，我们尽可能将差分对靠近布线。 差分信号的优点
SOFER TECHNICAL FILE Allegro 15.x 差分线布线规则设置 Doc Scope : Cadence Allegro 15.x Doc Number : SFTCA06001 Author :SOFER Create Date :2005-5-30 Rev : 1.00
Allegro 15.x差分线布线规则设置 文档内容介绍： 1.文档背景 (3) 2.Differential Pair信号介绍 (3) 3.如何在Allegro中定义Differential Pair属性 (4) 4.怎样设定Differential Pair在不同层面控制不同线宽与间距 (8) 5.怎样设定Differential Pair对与对之间的间距 (11)
1.文档背景 a)差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，差分线 大多为电路中最关键的信号，差分线布线的好坏直接影响到PCB板子信号质量。 b)差分线一般都需要做阻抗控制，特别是要在多层板中做的各层的差分走线阻抗都 一样，这个一点要在设计时计算控制，否则仅让PCB板厂进行调整是非常麻烦的 事情，很多情况板厂都没有办法调整到所需的阻抗。 c)Allegro版本升级为15.x后，差分线的规则设定与之前版本有很大的改变。虽然 Allegro15.0版本已经发布很长时间了，但是还是有很多人对新版本的差分线规 则设置不是很清楚。 2.Differential Pair信号介绍 差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关 键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢？在PCB设计中又如何能保证其良好的性能呢？带着这两个问题，我们进行下一部分的讨论。何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值 来判断逻辑状态“0”还是“1”。而承载差分信号的那一对走线就称为差分走线。 差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面： a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎 是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可 以被完全抵消。 b.能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场 可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。 c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端 信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差， 同时也更适合于低幅度信号的电路。目前流行的LVDS（low voltage differential signaling）就是指这种小振幅差分信号技术。 …… 由于篇幅问题，这里对差分信号不做深入介绍了。
SerDes知识详解 一、SerDes的作用 1.1并行总线接口 在SerDes流行之前,芯片之间的互联通过系统同步或者源同步的并行接口传输数据,图1.1演示了系统和源同步并行接口。 随着接口频率的提高，在系统同步接口方式中,有几个因素限制了有效数据窗口宽度的继续增加。 ?时钟到达两个芯片的传播延时不相等(clock skew) ?并行数据各个bit的传播延时不相等(data skew) ?时钟的传播延时和数据的传播延时不一致(skew between data and clock) 虽然可以通过在目的芯片(chip #2)内用PLL补偿时钟延时差(clock skew)，但是PVT变化时，时钟延时的变化量和数据延时的变化量是不一样的。这又进一步恶化了数据窗口。 源同步接口方式中，发送侧Tx把时钟伴随数据一起发送出去, 限制了clock skew对有效数据窗口的危害。通常在发送侧芯片内部，源同步接口把时钟信号和数据信号作一样的处理，
也就是让它和数据信号经过相同的路径，保持相同的延时。这样PVT变化时，时钟和数据会朝着同一个方向增大或者减小相同的量,对skew最有利。 我们来做一些合理的典型假设，假设一个32bit数据的并行总线， a)发送端的数据skew = 50 ps ---很高的要求 b)pcb走线引入的skew = 50ps ---很高的要求 c)时钟的周期抖动jitter = +/-50 ps ---很高的要求 d)接收端触发器采样窗口= 250 ps ---Xilinx V7高端器件的IO触发器 可以大致估计出并行接口的最高时钟= 1/(50+50+100+250) = 2.2GHz (DDR)或者1.1GHz (SDR)。 利用源同步接口，数据的有效窗口可以提高很多。通常频率都在1GHz以下。在实际应用中可以见到如SPI4.2接口的时钟可以高达DDR 700MHz x 16bits位宽。DDR Memory接口也算一种源同步接口，如DDR3在FPGA中可以做到大约800MHz的时钟。 要提高接口的传输带宽有两种方式，一种是提高时钟频率，一种是加大数据位宽。那么是不是可以无限制的增加数据的位宽呢？这就要牵涉到另外一个非常重要的问题-----同步开关噪声(SSN)。 这里不讨论SSN的原理，直接给出SSN的公式：SSN = L *N* di/dt。 L是芯片封装电感，N是数据宽度，di/dt是电流变化的斜率。 随着频率的提高，数据位款的增加，SSN成为提高传输带宽的主要瓶颈。图1.2是一个DDR3串扰的例子。图中低电平的理论值在0V,由于SSN的影响，低电平表现为震荡，震荡噪声的最大值达610mV，因此噪声余量只有1.5V/2-610mV=140mV。
1、图1所示为一超外差式七管收音机电路，试简述其工作原理。（15分） 图1 解：如图所示，由B1及C1-A 组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极。本振信号调谐在高出f1一个中频(465k Hz )的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过B3选取出f2与f1的差频(465kHz 中频)信号。中频信号经V2和V3二级中频放大，进入V4检波管，检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。图中D1、D2组成1．3V±0．1V 稳压，提供变频、一中放、二中放、低放的基极电压，稳定各级工作电流，保证整机灵敏度。V4发射一基极结用作检波。R1、R4、R6、R 10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC 电阻，B3、B4、B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。B6、B7为音频变压器，起交流负载及阻抗匹配的作用。(“X”为各级IC 工作电流测试点). 15’ 2、 画出无线通信收发信机的原理框图，并说出各部分的功用。 答： 上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。发射部分由话筒、音频放大器、调制器、变频
器、功率放大器和发射天线组成。接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。 低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过上变频，达到所需的发射频率，经小信号放大、高频功率放大后，由天线发射出去。 由天线接收来的信号，经放大后，再经过混频器，变成一固定中频已调波，经放大与滤波的检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。 3、对于收音机的中频放大器，其中心频率f0=465 kHz ．B0.707=8kHz ，回路电容C=200 PF ，试计算回路电感和 QL 值。若电感线圈的 QO=100，问在回路上应并联多大的电阻才能满足要求。 答：回路电感为0.586mH,有载品质因数为58.125,这时需要并联236.66k Ω的电阻。 4、 图示为波段内调谐用的并联振荡回路，可变电容 C 的变化范围为 12～260 pF ，Ct 为微调电容，要求此回路的调谐范围为 535～1605 kHz ，求回路电感L 和Ct 的值，并要求C 的最大和最小值与波段的最低和最高频率对应。 解： 022 612 0622 11244651020010100.5864465200f L f C mH πππ-===????=≈??2由（）03 03 4651058.125810 L L 0.707f Q f Q B =?===?0.707由B 得： 9 003120000 0000010010171.222465102001024652158.125 1171.22237.6610058.125 L L L L L L L Q R k C C C Q Q R g g g R Q Q R R R k Q Q Q ΩωππωωΩ∑ -===≈??????=== ++=-==?≈--因为：所以：（ ）,t C C C ∑ =+??=?????== 33根据已知条件，可以得出：回路总电容为因此可以得到以下方程组16051053510
差分信号线的原理和优缺点分析 随着近几年对速率的要求快速提高，新的总线协议不断的提出更高的速率。传统的总线协议已经不能够满足要求了。串行总线由于更好的抗干扰性，和更少的信号线，更高的速率获得了众多设计者的青睐。而串行总线又尤以差分信号的方式为最多。所以在这篇中整理了些有关差分信号线的设计和大家探讨下。 1.差分信号线的原理和优缺点 差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢？在PCB设计中又如何能保证其良好的性能呢？带着这两个问题，我们进行下一部分的讨论。何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。而承载差分信号的那一对走线就称为差分走线。 差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面： a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。 b. 能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，如图在A-A‘的电流是从右到左，那B-B‘的是从左到右，那么按右手螺旋定则，那他们的磁力线是互相抵消的。耦合的越紧密，互相抵消的磁力线就越多。泄放到外界的电磁能量越少。 c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS（low voltage differenTIal signaling）就是指这种小振幅差分信号技术。 2.差分信号的一个实例：LVDS

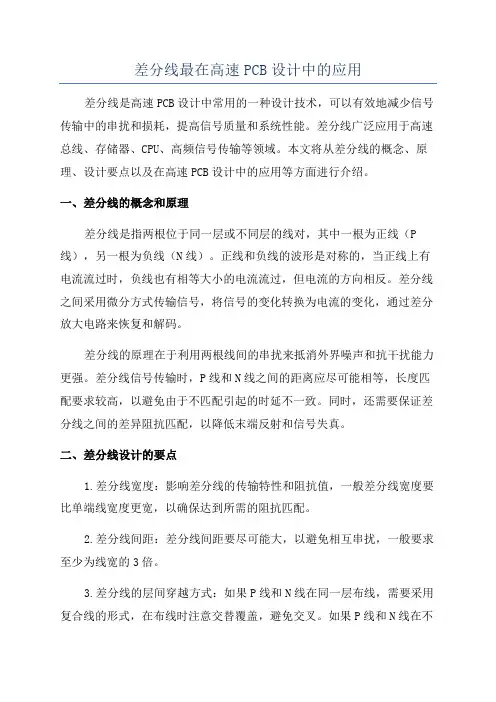

PCB三种特殊布线分享及检查方法详解 手术很重要，术后恢复也必不可少！各种PCB布线完成之后，就ok了吗？很显然，不是！PCB布线后检查工作也很必须，那么如何对PCB设计中布线进行检查，为后来的PCB设计、电路设计铺好路呢？本文会从PCB设计中的各种特性来教你如何完成PCB布线后的检查工作，做好最后的把关工作！ 在讲解PCB布线完成后的检查工作之前，先为大家介绍三种PCB的特殊走线技巧。将从直角走线，差分走线，蛇形线三个方面来阐述PCB LAYOUT的走线： 一、直角走线（三个方面） 直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI，到10GHz以上的RF设计领域，这些小小的直角都可能成为高速问题的重点对象。 二、差分走线（等长、等距、参考平面） 何为差分信号（DifferenTIal Signal）？通俗地说就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态0还是1。而承载差分信号的那一对走线就称为差分走线。差分信号和普通的单端信号走线相比，最明显的优势体现在以下三方面： 1、抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可被完全抵消。 2、能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。 3、时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS（low voltage differenTIal signaling）就是指这种小振幅差分信号技术。
利用有限差分法分析电磁场边界问题 在一个电磁系统中，电场和磁场的计算对于完成该系统的有效设计师极端重要的。例如，在系统中，用一种绝缘材料是导体相互隔离是，就要保证电场强度低于绝缘介质的击穿强度。在磁力开关中，所要求的磁场强弱，应能产生足够大的力来驱动开关。在发射系统中进行天线的有效设计时，关于天线周围介质中电磁场分布的知识显然有实质性的意义。 为了分析电磁场，我们可以从问题所涉及的数学公式入手。依据电磁系统的特性，拉普拉斯方程和泊松方程只能适合于描述静态和准静态（低频）运行条件下的情况。但是，在高频应用中，则必须在时域或频域中求解波动方程，以做到准确地预测电场和磁场，在任何情况下，满足边界条件的一个或多个偏微分方程的解，因此，计算电池系统内部和周围的电场和磁场都是必要的。 对电磁场理论而言，计算电磁场可以为其研究提供进行复杂的数值及解析运算的方法，手段和计算结果；而电磁场理论则为计算电磁场问题提供了电磁规律，数学方程，进而验证计算结果。常用的计算电磁场边值问题的方法主要有两大类，其每一类又包含若干种方法，第一类是解析法；第二类是数值法。对于那些具有最简单的边界条件和几何形状规则的（如矩形、圆形等）问题，可用分离变量法和镜像法求电磁场边值问题的解析解（精确解），但是在许多实际问题中往往由于边界条件过于复杂而无法求得解析解。在这种情况下，一般借助于数值法求解电磁场的数值解。 有限差分法，微分方程和积分微分方程数值解的方法。基本思想是把连续的定解区域用有限个离散点构成的网络来代替，这些离散点称作网格的节点；把连续定解区域上的连续变量的函数用在网格上定义的离散变量函数来近似；把原方程和定解条件中的微商用差商来近似，积分用积分和来近似，于是原微分方程和定解条件就近似地代之以代数方程组，即有限差分方程组，解此方程组就可以得到原问题在离散点上的近似解。然后再利用插值方法便可以从离散解得到定解问题在整个区域上的近似解。 差分运算的基本概念： 有限差分法是指用差分来近似取代微分，从而将微分方程离散成为差分方程组。于是求解边值问题即转换成为求解矩阵方程[5]。 对单元函数 ()x f而言，取变量x的一个增量x?=h，则函数()x f的增量可以表示为 ()x f? = ()h x f+-()x f 称为函数()x f 的差分或一阶差分。函数增量还经常表示为 ()x f? = ? ? ? ? ? + 2 h x f - ? ? ? ? ? - 2 h x f
. 高频电路原理与分析 期末复习资料 陈皓编 10级通信工程 2012年12月 1.
单调谐放大电路中，以LC并联谐振回路为负载，若谐振频率f0=10.7MH Z，C Σ = 50pF，BW0.7=150kH Z，求回路的电感L和Q e。如将通频带展宽为300kH Z，应在回路两端并接一个多大的电阻？ 解：（1）求L和Q e （H）= 4.43μH （2）电阻并联前回路的总电导为 47.1（μS） 电阻并联后的总电导为 94.2（μS） 因 故并接的电阻为 2.图示为波段内调谐用的并联振荡回路，可变电容C的变化范围为12～260 pF，Ct为微调电容，要求此回路的调谐范围为535～1605 kHz，求回路电感L 和C t的值，并要求C的最大和最小值与波段的最低和最高频率对应。 12 min , 22(1210) 3 3 根据已知条件，可以得出： 回路总电容为因此可以得到以下方程组 160510 t t C C C LC L C ππ ∑ - =+ ? ?== ? ?+ ? ?
题2图 3.在三级相同的单调谐放大器中，中心频率为465kH Z ，每个回路的Q e =40，试 问总的通频带等于多少？如果要使总的通频带为10kH Z ，则允许最大的Q e 为多少？ 解：（1 ）总的通频带为 121212121232 260109 121082601091210260108 10198 1 253510260190.3175-12 6 1605 535 （）（）10103149423435 t t t t C C C C pF L mH π-----?+==?+=?-??-= ?==??+?=≈
实际运用中差分信号线的分析和LAYOUT 随着近几年对速率的要求快速提高，新的总线协议不断的提出更高的速率。传统的总线协议已经不能够满足要求了。串行总线由于更好的抗干扰性，和更少的信号线，更高的速率获得了众多设计者的青睐。而串行总线又尤以差分信号的方式为最多。所以在这篇中整理了些有关差分信号线的设计和大家探讨下。 关键字：差分信号线，LVDS，眼图，LAYOUT。 1.差分信号线的原理和优缺点 差分信号（Differential Signal）在高速电路设计中的应用越来越广泛，电路中最关键的信号往往都要采用差分结构设计，什么另它这么倍受青睐呢？在PCB设计中又如何能保证其良好的性能呢？带着这两个问题，我们进行下一部分的讨论。何为差分信号？通俗地说，就是驱动端发送两个等值、反相的信号，接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”。而承载差分信号的那一对走线就称为差分走线。 差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面： a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。 b.能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，如图在A-A‘的电流是从右到左，那B-B‘的是从左到右，那么按右手螺旋定则，那他们的磁力线是互相抵消的。耦合的越紧密，互相抵消的磁力线就越多。泄放到外界的电磁能量越少。 c.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS（low voltage differential signaling）就是指这种小振幅差分信号技术。 2.差分信号的一个实例：LVDS LVDS（Low Voltage Differential Signaling)是一种低摆幅的电流型差分信号技术，它使得信号能在差分PCB 线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。LVDS驱动器由一个驱动差分线对的电流源组成?通常电流为3.5mA)，LVDS接收器具有很高的输入阻抗，因此驱动器输出的电流大部分都流过100Ω?的匹配电阻，并在接收器的输入端产生大约350mA 的电压。当驱动器翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑″1″和逻辑″0″状态。低摆幅驱动信号实现了高速操作并减小了功率消耗，差分信号提供了适当噪声边缘和功率消耗大幅减少的低压摆幅。功率的大幅降低允许在单个集成电路上集成多个接口驱动器和接收器。这提高了PCB板的效能，减少了成本。
布线（Layout）是PCB设计工程师最基本的工作技能之一。走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout 得以实现并验证，由此可见，布线在高速PCB 设计中是至关重要的。下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。 主要从直角走线，差分走线，蛇形线等三个方面来阐述。 1．直角走线 直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。 直角走线的对信号的影响就是主要体现在三个方面： 一是拐角可以等效为传输线上的容性负载，减缓上升时间； 二是阻抗不连续会造成信号的反射； 三是直角尖端产生的EMI。 传输线的直角带来的寄生电容可以由下面这个经验公式来计算： C=61W(Er)[size=1]1/2[/size]/Z0 在上式中，C 就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr 指介质的介电常数，Z0就是传输线的特征阻抗。举个例子，对于一个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量： T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps 通过计算可以看出，直角走线带来的电容效应是极其微小的。 由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数： ρ=(Zs-Z0)/(Zs+Z0) 一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。而且，从下图可以看到，在W/2线长的时间内传输线阻抗变化到最小，再经过W/2时间又恢复到
高频电路原理与分析期末复习资料 陈皓编 10级通信工程 2012年12月
1.单调谐放大电路中，以LC 并联谐振回路为负载，若谐振频率f 0 =10.7MH Z ， C Σ= 50pF ，BW 0.7=150kH Z ，求回路的电感L 和Q e 。如将通频带展宽为300kH Z ，应在回路两端并接一个多大的电阻？ 解：（1）求L 和Q e （H ）= 4.43μH （2）电阻并联前回路的总电导为 47.1（μS） 电阻并联后的总电导为 94.2（μS） 因 故并接的电阻为 2.图示为波段内调谐用的并联振荡回路，可变电容 C 的变化范围为 12～260 pF ，Ct 为微调电容，要求此回路的调谐范围为 535～1605 kHz ，求回路电感L 和C t 的值，并要求C 的最大和最小值与波段的最低和最高频率对应。 题2图 12min 12max ,22(1210) 22(26010)3 3根据已知条件，可以得出： 回路总电容为因此可以得到以下方程组16051053510t t t C C C LC L C LC L C ππππ∑ --=+? ?== ??+?? ??== ??+?
3.在三级相同的单调谐放大器中，中心频率为465kH Z ，每个回路的Q e =40，试 问总的通频带等于多少？如果要使总的通频带为10kH Z ，则允许最大的Q e 为多少？ 解：（1）总的通频带为 4650.51 5.928()40 e z e Q kH =≈?= （2）每个回路允许最大的Q e 为 4650.5123.710 e e Q =≈?= 4.图示为一电容抽头的并联振荡回路。谐振频率f 0 =1MHz ，C 1 =400 pf ，C 2= 100 pF 121212121232 260109 121082601091210260108 10198 1 253510260190.3175-12 6 1605 535 （）（）10103149423435 t t t t C C C C pF L mH π-----?+==?+=?-??-= ?==??+?=≈

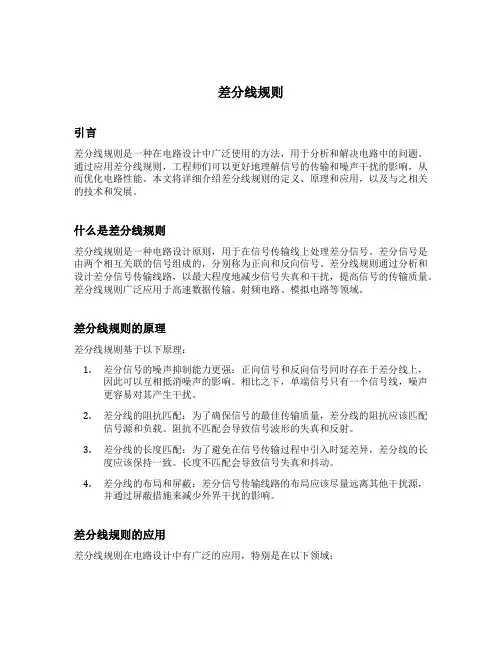

设计规则1 我们处理差分信号的第一个规则是：走线必须等长。有人激烈地反对这条规则。通常他们的争论的基础包括了信号时序。他们详尽地指出许多差分电路可以容忍差分信号两个部分相当的时序偏差而仍然能够可靠地进行翻转。根据使用的不同的逻辑门系列，可以容忍500 mil 的走线长度偏差。并且这些人们能够将这些情况用器件规范和信号时序图非常详尽地描绘出来。问题是，他们没有抓住要点！差分走线必须等长的原因与信号时序几乎没有任何关系。与之相关的仅仅是假定差分信号是大小相等且极性相反的以及如果这个假设不成立将会发生什么。将会发生的是：不受控的地电流开始流动，最好情况是良性的，最坏情况将导致严重的共模EMI问题。 因此，如果你依赖这样的假定，即：差分信号是大小相等且极性相反，并且因此没有通过地的电流，那么这个假定的一个必要推论就是差分信号对的长度必须相等。差分信号与环路面积：如果我们的差分电路处理的信号有着较慢的上升时间，高速设计规则不是问题。但是，假设我们正在处理的信号有着有较快的上升时间，什么样的额外的问题开始在差分线上发生呢？考虑一个设计，一对差分线从驱动器到接收器，跨越一个平面。同时假设走线长度完全相等，信号严格大小相等且极性相反。因此，没有通过地的返回电流。但是，尽管如此，平面层上存在一个感应电流！ 任何高速信号都能够（并且一定会）在相邻电路（或者平面）产生一个耦合信号。这种机制与串扰的机制完全相同。这是由电磁耦合，互感耦合与互容耦合的综合效果，引起的。因此，如同单端信号的返回电流倾向于在直接位于走线下方的平面上传播，差分线也会在其下方的平面上产生一个感应电流。 但这不是返回电流。所有的返回电流已经抵消了。因此，这纯粹是平面上的耦合噪声。问题是，如果电流必须在一个环路中流动，剩下来的电流到哪里去了呢？记住，我们有两根走线，其信号大小相等极性相反。其中一根走线在平面一个方向上耦合了一个信号，另一根在平面另一个方向上耦合了一个信号。平面上这两个耦合电流大小相等（假设其它方面设计得很好）。因此电流完全在差分走线下方的一个环路中流动（图3）。它们看上去就像是涡流。耦合电流在其中流动的环路由（a）差分线自身和（b）走线在每个端点之间的间隔来定义。 设计规则2 现在EMI 与环路面积已是广为人知了3。因此如果我们想控制EMI，就需要将环路面积最小化。并且做到这一点的方法引出了我们的第二条设计规则：将差分线彼此靠近布线。有人反对这条规则，事实上这条规则在上升时间较慢并且EMI 不是问题时并不是必须的。但是在高速环境中，差分线彼此靠得越近布线，走线下方所感应的电流的环路就越小，
关于差分信号，你需要知道这些 差分信号只是使用两根信号线传输一路信号，依靠信号间电压差进行判决的电路，既可以是模拟信号，也可以是数字信号。实际的信号都是模拟信号，数字信号只是模拟信号用门限电平量化后的取样结果。因此差分信号对于数字和模拟信号都可以定义。 一个差分信号是用一个数值来表示两个物理量之间的差异。从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。在某些系统里，系统地(GND)被用作电压基准点。当地当作电压测量基准时，这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。 VDS不是传输速率快，是抗干扰能力强。有信号时，一棵线电压+V，另一棵线电压-V，接收端获得的信号是两者的差值+V-(-V)=2V。外界的干扰信号在两棵线中山上的是同样幅度和极性的+v信号，在接收端差值的过程中互相抵消了。由于抗干扰能力强，数字信号不易出错，可以避免因校验出错引起的重发，从这个意义上说差分信号传输速率。 差分的概念在《模拟电路》课程里已经学习过了。差分信号是一对大小相等而极性相反的对称信号，差分信号用于传输有用的信号。共模信号是作用于差分信号线上的一对大小相等极性也相同的信号，共模信号往往来自于外部干扰。差分信号在接收端是靠差分放大器来检测的。差分放大器只对两路输入信号之间的差值起放大作用，而对两路输入信号共同对地的电位不起作用。 差分传输的信号能够对外部干扰能够起到很强的抗干扰能力。 原始的输入信号经过倒相器和缓冲器之后形成一对大小相等而极性相反的差分信号。对模拟信号，倒相器可以用运算放大器的反相比例放大电路来实

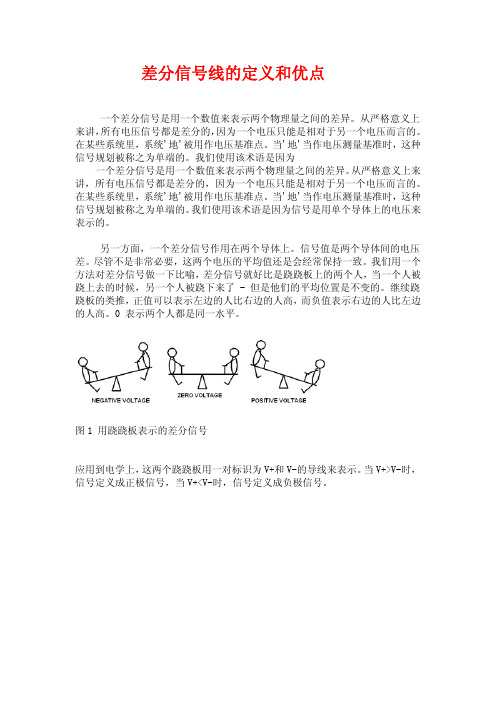

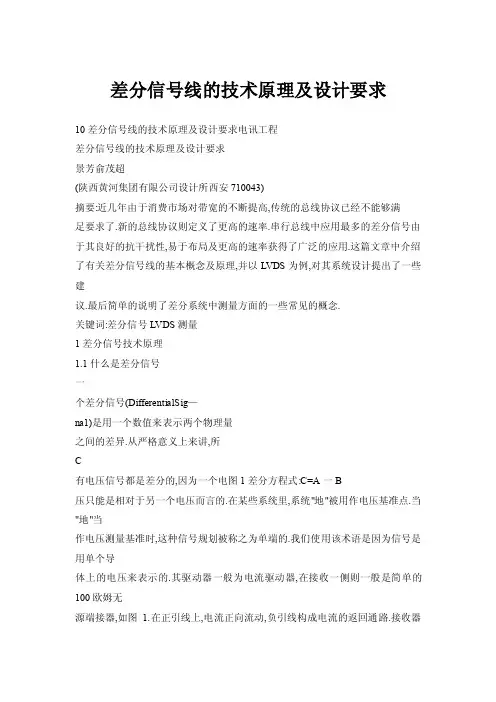

差分信号线的定义和优点 一个差分信号是用一个数值来表示两个物理量之间的差异。从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。在某些系统里，系统'地'被用作电压基准点。当'地'当作电压测量基准时，这种信号规划被称之为单端的。我们使用该术语是因为 一个差分信号是用一个数值来表示两个物理量之间的差异。从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。在某些系统里，系统'地'被用作电压基准点。当'地'当作电压测量基准时，这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。 另一方面，一个差分信号作用在两个导体上。信号值是两个导体间的电压差。尽管不是非常必要，这两个电压的平均值还是会经常保持一致。我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了 - 但是他们的平均位置是不变的。继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。0 表示两个人都是同一水平。 图1 用跷跷板表示的差分信号 应用到电学上，这两个跷跷板用一对标识为V+和V-的导线来表示。当V+>V-时，信号定义成正极信号，当V+ 图2 差分信号波形和单端等价 图2 差分对围绕摆动的平均电压设置成 2.5V。当该对的每个信号都限制成 0-5V 振幅时，偏移该差分对会提供一个信号摆动的最大范围。当用单一 5V 电源操作时，经常就会出现这种情况。 当不采用单端信号而采取差分信号方案时，我们用一对导线来替代单根导线，增加了任何相关接口电路的复杂性。那么差分信号提供了什么样的有形益处，才能证明复杂性和成本的增加是值得的呢？ 差分信号的第一个好处是，因为你在控制'基准'电压，所以能够很容易地识别小信号。在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内'地'的一致性。信号源和信号接收器距离越远，他们局部地的电压值之间有差异的可能性就越大。从差分信号恢复的信号值在很大程度上与'地'的精确值无关，而在某一范围内。 差分信号的第二个主要好处是，它对外部电磁干扰（EMI）是高度免疫的。一个干扰源几乎相同程度地影响差分信号对的每一端。既然电压差异决定信号值，这样将忽视在两个导体上出现的任何同样干扰。除了对干扰不大灵敏外，差分信号比单端信号生成的 EMI 还要少。 差分信号提供的第三个好处是，在一个单电源系统，能够从容精确地处理'双极'信号。为了处理单端，单电源系统的双极信号，我们必须在地和电源干线之间某任意电压处（通常是中点）建立一个虚地。用高于虚地的电压来表示正极信号，低于虚地的电压来表示负极信号。接下来，必须把虚地正确地分布到整个系统里。而对于差分信号，不需要这样一个虚地，这就使我们处理和传播双极信号有一个高*真度，而无须依赖虚地的稳定性。 差模电压与共模电压 我们需要的是整个有意义的“输入信号”，要把两个输入端看作“整体”。 就像平面坐标需要用 x,y 两个数表示，而到了高中或大学就只要用一个“数”v，但这个 v 是由 x,y 两个数构成的“向量”…… 而共模、差模正是“输入信号”整体的属性，差分输入可以表示为 vi = (vi+, vi-) 也可以表示为 vi = (vic, vid) c 表示共模， d 表示差模。两种描述是完全等价的。只不过换了一个认识角度，就像几何学里的坐标变换，同一个点在不同坐标系中的坐标值不同，但始终是同一个点。 运放的共模输入范围：器件（运放、仪放……）保持正常放大功能（保持一定共模抑制比 CMRR）条件下允许的共模信号的范围。 显然，不存在“某一端”上的共模电压的问题。但“某一端”也一样存在输入电压范围问题。而且这个范围等于共模输入电压范围。 道理很简单：运放正常工作时两输入端是虚短的，单端输入电压范围与共模输入电压范围几乎是一回事。 对其它放大器，共模输入电压跟单端输入电压范围就有区别了。例如对于仪放，差分输入不是 0，实际工作时的共模输入电压范围就要小于单端输入电压范围了。 可以通俗的理解为： 两只船静止在水面上，分别站着两个人，A和B。 A和B相互拉着手。当船上下波动时，A才能感觉到B变化的拉力。这两个船之间的高度差就是差模信号。 当水位上升或者下降时，A并不能感觉到这个拉力。 这两个船离水底的绝对高度就是共模信号。 于是，我们说A和B只对差模信号响应，而对共模信号不响应。当然，也有一定的共模范围了，太低会沉到水底，这样船都无法再波动了。太高，会使会水溢出而形成水流导致船没法在水面上停留 理论上，A和B应该只是对差模有响应 但实际上，由于船上下颠簸，A和B都晕了，明明只有共模，却产生了幻觉：似乎对方相对自己在动。这就说明，A和B内力较弱，共模抑制比不行啊。 当然,差模电压也不可以太大，否则会导致把A和B拉开。 主要是 “共模是两输入端的算术平均值,差模是直接的同相端与反相端的差值”。 共模电压应当是从源端看进来时，加到放大电路输入端的共同值，差模则是加到放大电路两个输入端的差值。 共模电压有直流的，也有交流的。直流的称为直流共模抑制（比），交流的称为交流共模抑制（比），统称共模抑制（比）。一般 有限元法与有限差分法的主要区别 有限差分方法(FDM)是计算机数值模拟最早采用的方法，至今仍被广泛运用。该方法将求解域划分为差分网格，用有限个网格节点代替连续的求解域。有限差分法以Taylor级数展开等方法，把控制方程中的导数用网格节点上的函数值的差商代替进行离散，从而建立以网格节点上的值为未知数的代数方程组。该方法是一种直接将微分问题变为代数问题的近似数值解法，数学概念直观，表达简单，是发展较早且比较成熟的数值方法。对于有限差分格式，从格式的精度来划分，有一阶格式、二阶格式和高阶格式。从差分的空间形式来考虑，可分为中心格式和逆风格式。考虑时间因子的影响，差分格式还可以分为显格式、隐格式、显隐交替格式等。目前常见的差分格式，主要是上述几种形式的组合，不同的组合构成不同的差分格式。差分方法主要适用于有结构网格，网格的步长一般根据实际地形的情况和柯朗稳定条件来决定。构造差分的方法有多种形式，目前主要采用的是泰勒级数展开方法。其基本的差分表达式主要有三种形式：一阶向前差分、一阶向后差分、一阶中心差分和二阶中心差分等，其中前两种格式为一阶计算精度，后两种格式为二阶计算精度。通过对时间和空间这几种不同差分格式的组合，可以组合成不同的差分计算格式。有限元方法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，借助于变分原理或加权余量法，将微分方程离散求解。采用不同的权函数和插值函数形式，便构成不同的有限元方法。有限元方法最早应用于结构力学，后来随着计算机的发展慢慢用于流体力学的数值模拟。在有限元方法中，把计算域离散剖分为有限个互不重叠且相互连接的单元，在每个单元内选择基函数，用单元基函数的线形组合来逼近单元中的真解，整个计算域上总体的基函数可以看为由每个单元基函数组成的，则整个计算域内的解可以看作是由所有单元上的近似解构成。在河道数值模拟中，常见的有限元计算方法是由变分法和加权余量法发展而来的里兹法和伽辽金法、最小二乘法等。根据所采用的权函数和插值函数的不同，有限元方法也分为多种计算格式。从权函数的选择来说，有配置法、矩量法、最小二乘法和伽辽金法，从计算单元网格的形状来划分，有三角形网格、四边形网格和多边形网格，从插值函数的精度来划分，又分为线性插值函数和高次插值函数等。不同的组合同样构成不同的有限元计算格式。对于权函数，伽辽金(Galerkin)法是将权函数取为逼近函数中的基函数；最小二乘法是令权函数等于余量本身，而内积的极小值则为对代求系数的平方误差最小；在配置法中，先在计算域内选取N个配置点。令近似解在选定的N个配置点上严格满足微分方程，即在配置点上令方程余量为0。插值函数一般由不同次幂的多项式组成，但也有采用三角函数或指数函数组成的乘积表示，但最常用的多项式插值函数。有限元插值函数分为两大类，一类只要求插值多项式本身在插值点取已知值，称为拉格朗日(Lagrange)多项式插值；另一种不仅要求插值多项式本身，还要求它的导数值在插值点取已知值，称为哈密特(Hermite)多项式插值。单元坐标有笛卡尔直角坐标系和无因次自然坐标，有对称和不对称等。常采用的无因次坐标是一种局部坐标系，它的定义取决于单元的几何形状，一维看作长度比，二维看作面积比，三维看作体积比。在二维有限元中，三角形单元应用的最早，近来四边形等参元的应用也越来越广。对于二维三角形和四边形电源单元，常采用的插值函数为有La grange插值直角坐标系中的线性插值函数及二阶或更高阶插值函数、面积坐标系中的线性插值函数、二阶或更高阶插值函数等。对于有限元方法，其基本思路和解题步骤可归纳为(1)建立积分方程，根据变分原理或方程余量与权函数正交化原理，建立与微分方程初边值问题等价的积分表达式，这是有限元法的出发点。(2)区域单元剖分，根据求解区域的形状及实际问题的物理特点，将区域剖分为若干相互连接、不重叠的单元。区域单元划分是采用有限元方法的前期准备工作，这部分工作量比较大，除了给计算单元和节点进行编号和确定相互之间的关系之外，还要表示节点的位置坐标，同时还需要列出自然边界和本质边界的节点序号和相应的边界值。(3)确定单元基函数，根据单元中节点数目及对近似解精度的要求，选择满足一定插 Introduction 由上图可知，手机的各个区块之间，会以高速数字讯号来做链接[1]，其Data Rate 如下: 由[2]可知，其共模噪声的辐射场强如下式: f是频率，L是其导体长度，r是辐射源与Receptor的距离，I C是电流强度。故由上式可知，这些高速数字讯号，会产生强大的辐射干扰，进而使灵敏度下降，如下图[1] : 最常见的干扰形式，便是来自这些高速数字讯号的谐波，频率较低的，因为倍频之间的间隔较小，打中接收讯号的机会较大，而频率较高的，虽然倍频之间的间隔较大，打中接收讯号的机会较小，但产生的辐射干扰强度较大，因此都不可忽视。 以USB2.0为例，其讯号频率为480 MHz，故两倍频会干扰GSM 900的接收频率(480 MHz X 2 = 960 MHz)，而三倍频则是可能干扰GPS讯号(480 MHz X 3 = 1440 MHz，GPS = 1575.42 MHz)。 而由下图也看出，当插上USB 2.0时，GSM 900跟WCDMA Band 8，因为接收频率接近480 MHz的两倍频，故确实都有Desense的现象[1]。 由于这些高速数字讯号，多半为差分形式，而由[3]可知，差分讯号走线，最重要的就是等长，如果不等长，会容易产生共模噪声。而由前述已知，越高速的讯号，其辐射干扰会越大，换言之，越高速的讯号，就越要注意等长。而差分讯号在走线过程中，最容易产生不等长之处，便是转弯，亦即对这些高速差分讯号而言，转弯处是最容易产生辐射干扰的地方，如下图[1,3] : 至于在走线方面，如何避免转弯处所造成的辐射干扰，详情可参照[3]，在此就不赘述。 什么是差分信号？ 一个差分信号是用一个数值来表示两个物理量之间的差异。从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。在某些系统里，系统'地'被用作电压基准点。当'地'当作电压测量基准时，这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。 另一方面，一个差分信号作用在两个导体上。信号值是两个导体间的电压差。尽管不是非常必要，这两个电压的平均值还是会经常保持一致。我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了- 但是他们的平均位置是不变的。继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。0 表示两个人都是同一水平。 图1 用跷跷板表示的差分信号 应用到电学上，这两个跷跷板用一对标识为V+和V-的导线来表示。当V+>V-时，信号定义成正极信号，当V+详解差模电压和共模电压-简单易懂
