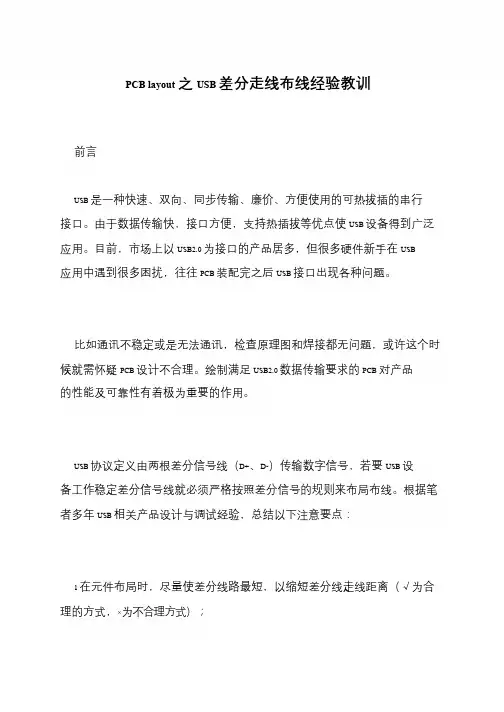

USB 设备布线规则
USB是一种快速、双向、同步传输、廉价、方便使用的可热拔插的串行接口。由于数据传输快，接口方便，支持热插拔等优点使USB设备得到广泛应用。目前，市场上以USB2.0为接口的产品居多，但很多硬件新手在USB应用中遇到很多困扰，往往PCB装配完之后USB接口出现各种问题
比如通讯不稳定或是无法通讯，检查原理图和焊接都无问题，或许这个时候就需怀疑PCB设计不合理。绘制满足USB2.0数据传输要求的PCB对产品的性能及可靠性有着极为重要的作用。

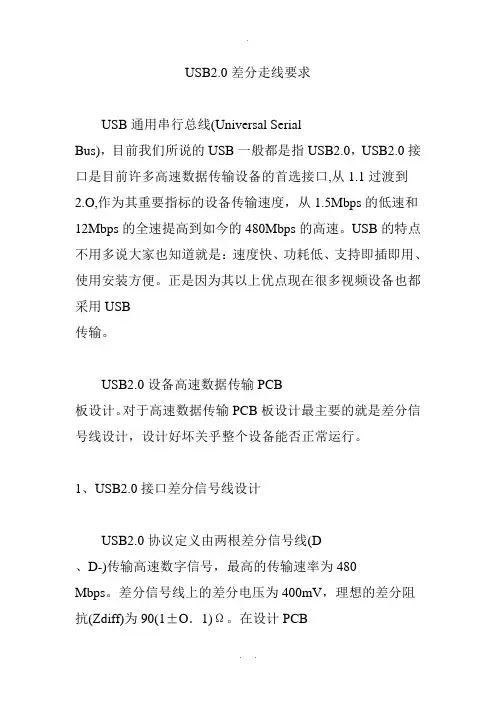

USB协议定义由两根差分信号线(D+、D-)传输数字信号，若要USB设备工作稳定差分信号线就必须严格按照差分信号的规则来布局布线。根据笔者多年USB相关产品设计与调试经验，总结以下注意要点：

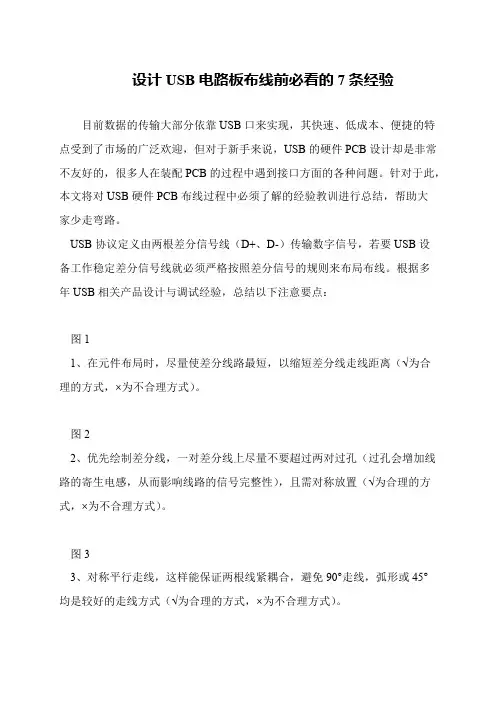

1.在元件布局时，尽量使差分线路最短，以缩短差分线走线距离(√为合理的方式，×为不合理方式);
电缆桥架规范要求 篇一：电缆桥架安装要求及规范 电缆桥架安装要求及规范指导 1、电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图，结合空调管线和电气 管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电 缆重量。 (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆 的间距来确定电缆桥架的型号、规格,托臂的长度，支柱的长度、间距，桥架的宽度和层数。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方
式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。(5)绘出电缆桥架平、剖面图，局部部位还应绘出空间图，开列材料表。 2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。 4、电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。(2)电缆桥架与用电设备交越时，其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。 (4)在平行图上绘出桥架的路由，要注明桥架起点、终点、拐 弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图，则对材料统计将更精确。 直线段：注明全长、桥架层数、标高、型号及规格。拐弯 点和分支点：注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。 (5)桥架支撑点，如立柱、托臂或非标准支、构架的间距、
电缆桥架安装要求及规范指导 1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。 (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。 2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。 4、电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。 直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。 (5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。 (6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
电缆桥架安装要求及规 范 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
电缆桥架安装要求及规范指导 1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。 (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。 2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。 4、电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于 1/100。(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。 直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。 (5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
一、PCB板的元素 1、工作层面 对于印制电路板来说，工作层面可以分为6大类， 信号层（signal layer） 内部电源/接地层（internal plane layer） 机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。EDA软件可以提供16层的机械层。 防护层（mask layer）包括锡膏层和阻焊层两大类。锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。 丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置字符串等。例如元器件的标识、标称值等以及放置厂家标志，生产日期等。同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB板具有可读性，便于电路的安装和维修。 其他工作层（other layer）禁止布线层Keep Out Layer 钻孔导引层drill guide layer 钻孔图层drill drawing layer 复合层multi-layer 2、元器件封装 是实际元器件焊接到PCB板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。 元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。因此在制作PCB板时必须同时知道元器件的名称和封装形式。 （1）元器件封装分类 通孔式元器件封装（THT，through hole technology） 表面贴元件封装（SMT Surface mounted technology） 另一种常用的分类方法是从封装外形分类：SIP单列直插封装 DIP双列直插封装 PLCC塑料引线芯片载体封装 PQFP塑料四方扁平封装 SOP小尺寸封装 TSOP薄型小尺寸封装 PPGA塑料针状栅格阵列封装 PBGA塑料球栅阵列封装 CSP芯片级封装 (2)元器件封装编号 编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸 例如AXIAL-0.3DIP14RAD0.1RB7.6-15等。 （3、铜膜导线是指PCB上各个元器件上起电气导通作用的连线，它是PCB设计中最重要的部分。对于印制电路板的铜膜导线来说，导线宽度和导线间距是衡量铜膜导线的重要指标，这两个方面的尺寸是否合理将直接影响元器件之间能否实现电路的正确连接关系。 印制电路板走线的原则： ◆走线长度：尽量走短线，特别对小信号电路来讲，线越短电阻越小，干扰越小。 ◆走线形状：同一层上的信号线改变方向时应该走135°的斜线或弧形，避免90°的拐角。
8.10 电缆桥架布线 8.10.1 电缆桥架布线适用于电缆数量较多或较集中的场所。 8.10.2 在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。 8.10.3 电缆桥架水平敷设时的距地高度不宜低于2．5m，垂直敷设时距地高度不宜低于1．8m。除敷设在电气专用房间内外，当不能满足要求时，应加金属盖板保护。 8.10.4 电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距宜为1．5—3m。垂直敷设时，其固定点间距不宜大2m。 8.10.5 电缆桥架多层敷设时，其层间距离应符合下列规定： 1 电力电缆桥架间不应小于0．3m； 2 电信电缆与电力电缆桥架问不宜小于o．5m，当有屏蔽板时可减少到 0．3m； 3 控制电缆桥架间不应小于0．2m； 4 桥架上部距顶棚、楼板或梁等障碍物不宜小于o.3m。 8，10，6 当两组或两组以上电缆桥架在同一高度平行或上下平行敷设时，各 相邻电缆桥架间应预留维护、检修距离。 8.10.7 在电缆托盘上可无间距敷设电缆。电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40％；控制电缆不应大于50％。 8.10.8 下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上： 1 lkV 以上和lkV 以下的电缆； 2 向同一负荷供电的两回路电源电缆； 3 应急照明和其他照明的电缆； 4 电力和电信电缆。 当受条件限制需安装在同一层桥架上时，应用隔板隔开。 8，10．9 电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液 体管道的下方。当不能满足上述要求时，应采取防腐、隔热措施。8．10．10 电缆桥架与各种管道平行或交叉时，其最小净距应符合本规范表8．5．7 的规定。 8. 10．11 电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小允许弯曲半径的最大值。各种电缆最小允许弯曲半径不应小于本规范表8．7．1 的规定。8，10．12 电缆桥架不得在穿过楼板或墙壁处进行连接。 8.10.13 钢制电缆桥架直线段长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m 时，宜设置伸缩节。电缆桥架跨越建筑物变形缝处，应设置补偿装置。 8.10.14 金属电缆桥架及其支架和引入或引出电缆的金属导管应可靠接地，全长不应少于2 处与接地保护导体(PE)相连。
A. 创建网络表 1. 网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。 2. 创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。保证网络表的正确性和完整性。 3. 确定器件的封装（PCB FOOTPRINT）． 4. 创建PCB板根据单板结构图或对应的标准板框, 创建PCB设计文件； 注意正确选定单板坐标原点的位置，原点的设置原则： A. 单板左边和下边的延长线交汇点。 B. 单板左下角的第一个焊盘。 板框四周倒圆角，倒角半径5mm。特殊情况参考结构设计要求。 B. 布局 1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。按工艺设计规范的要求进行尺寸标注。 2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。根据某些元件的特殊要求，设置禁止布线区。 3. 综合考虑PCB性能和加工的效率选择加工流程。 加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。 4. 布局操作的基本原则 A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局． B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件． C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分． D. 相同结构电路部分，尽可能采用“对称式”标准布局； E. 按照均匀分布、重心平衡、版面美观的标准优化布局； F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。 G. 如有特殊布局要求，应双方沟通后确定。
同方股份电缆桥架安装规范 1、为满足工程质量对电缆桥架的安装要求，我公司有电缆桥架安装的具体要求： 1.1电缆桥架的从最简单的面安装应做到间隔最短，经济合理，安全运行，并应满足施工安装，维修以及敷设电缆的要求。 1.2电缆桥架尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。 1.3电缆桥架与工艺管架共架安装时，电缆桥架安插在管架的一侧。 1.4电缆桥架与各种管道平行架设时，其净间隔不小于500mm。 1.5电缆桥架与各种管道交织时，其净间隔不小于300mm。
电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。 施工时要按国家标准设计进行，一般要求如下。 一．金属线槽布线 1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。 2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。 3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。 4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。电线或电缆在引出部分不得有损伤。 5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。 6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。 二、电缆桥架布线 1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。 2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。 3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。 4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。 5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。 6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。 7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上： 1）1kV以下和lkV以上的电缆。 2）同一路径向一级负荷供电的双路电源电缆。 3）一般照明和应急照明的电缆。 4）弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开，线于线间隔应该大于200mm。 8.电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。 9.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。 10.电缆桥架内的电缆应在下列部位进行固定。垂直敷设时，电缆的上端及每隔1.50～2m处。水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。
综合布线规范 综合布线系统集成了建筑物内所有弱电布线，包括自动监控系统、通讯系统及办公自动化系统等；并对这些系统实施统一管理。当使用综合布线系统时，计算机系统、用户交换机系统以及局域网络系统的配线，是使用一套由公共配件所组成的配线系统综合在一起。综合布线系统可兼容各个不同厂家的语音、数据、图像设备；其开放的结构可以作为各种不同工业标准的基准，不再需要为不同的设备准备不同的配线零件以及复杂的线路标志与管理线路图表。GCS使得配线系统将具有更大的适用性、灵活性，可以利用最低的成本在最小的干扰下，进行工作地点上的终端设备的重新安排与规划。 根据国际电子工业协会(EIA)和国际电信工业协会(TIA)制定的结构化布线系统标准EIA/TIA568A，及中国工程建设标准化协会制定的标准《建筑与建筑群综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。
1、系统结构设计 一般大厦布线系统采用光纤-UTP铜缆混合方案。考虑到楼群的结构及多模光缆、双绞线支持的最远距离，设立计算机中心机房，在其它大楼各设1个楼宇配线间。楼群配线间与楼宇配线间的数据主干系统采用六芯室外多模光缆连接，可支持从传统以太网、令牌环网、100Mb/s快速以太网、FDDI，622Mb/s ATM、千兆位高速以太网等多种应用，水平子系统布线采用超五类非屏蔽双绞线，可支持高达622Mbps ATM和550MHz带宽图像应用，能更有效地减低串音干扰，使语音、数据及图像传输更清晰、更有效。 2、工作区子系统 工作区子系统为用户提供一个满足高速数据传输的标准信息出口，并实现了信息口与设备终端的匹配、连接。该部分主要包括跳线、软
电缆桥架安装有哪些规范的细节
电缆桥架安装有哪些规范的细节 1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。 4、电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。 (5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。 (6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。 (7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。 (8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。 (9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。 (10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位,转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。 (11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的
综合布线施工规范 一、强电电路部分： 1、配线： ①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。 ②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零 线（N）宜用蓝色，保护线（P E）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。 ③配线时，所用导线横截面积应满足用电设备的最大输出功率。杜绝不同线径混用或并用， 例如:6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用 同一根零(N)线。 ④配线必须穿管（阻燃型PVC管材）。 ⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的 规定，避免发生安全事故。 ⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为P E、L、N。 2、确定点位： ①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置 标注出来。 ②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地1.2－14m， 距门框15cm－20cm。 ③测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内： 预留线的长度为50cm。 ④确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－ 房间－序号。
3、配线线径选择： 2.5平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。铝芯线线径要取铜线的1.5－2倍。 4、暗装开槽： ①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。 ②确定开槽宽度：根据线路走向的多少确定PVC管的多少，进而确定槽的宽度。 ③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管， 则开槽深度为25mm。 ④线槽外观要求：横平竖直，大小均匀，开槽时要先用墨斗或其他方式进行线路走向标示。 5、明装： 室外部分必须采用PVC管，室外布线沿墙敷设每米不少于2个固定线卡；所用附件须齐全，穿墙孔应内高外低，防止有些环境施工后雨水流入室内。室内部分可采用PVC管和PVC 线槽板，施工要求横平竖直、整齐美观，接头和转弯处要使用附件。 ①从如端至终端（先干线后支线）找好水平或垂直线，在线路中心弹线，然后在固定 位置进行钻孔，埋入塑料胀管或伞形螺栓。弹线时不应弄脏建筑物表面。 ②根据膨胀管直径和长度选择钻头，在标出的固定点位置上垂直钻孔，塑料胀管敲入后 就与建筑物表面平齐为准，用半圆头自攻螺丝4mm*30mm加垫圈将线槽底板固定在塑料胀管上，两点间距离不大于1米，紧贴建筑物表面。应先固定两端，再固定中间。 6、桥架安装 电缆桥架的安装主要有沿顶板安装。沿墙水平和垂直安装、沿竖井安装、沿 地面安装。各种弯通及附件规格应符合工程布置条件并与金属桥架相配套。 ①桥架安装前，避免与大口径消防管、排水管及空调、排风设备发生矛盾。
1、规范是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。 2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。 3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。 4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。 弱电桥架系统设计方案 1.概述 线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。 电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。 电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。 2．设计依据 《普通碳素结构钢冷轧刚带》 GB716-1983 《钢制电缆桥架工程设计规范》CECS31 91 3.桥架的分类及特性 电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。 按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。 按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。 梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。 托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。 电缆桥架的选用及安装应因地制宜，应随工艺管道架空敷设； 电缆桥架可楼板，梁下安装； 可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装； 可在露天立柱或支墩上安装。 可水平、垂直敷设，可转角、T字形、十字形分支； 可调宽、调高、变径等，具有安装使用灵活的优点。 4.桥架的计算 ●电缆桥架的载荷G总的计算： G总=n1q1+n2q2+n3q3+ …… 式中：q1、q2、q3 …… 为个电缆每单位长的重量(kg/m) n1、n2、n3 …… 为相应电缆的根数 G应小于电缆桥架的允许载荷 当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。 ●电缆桥架宽度b的计算： 控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右) 电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ …… 需要的托架横载面积：s=s0d/0.4=s/h=s/(0.3h) 式中：h为电缆桥架净高
1 电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能 下降，有时甚至影响到产品的成功率。所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证 产品的质量。对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作 以表述：众所周知的是在电源、地线之间加上去耦电容。尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是： 地线＞电源线＞信号线，通常信号线宽为：0.2～ 0.3mm,最经细宽度可达0.05～0.07mm,电源线为 1.2～ 2.5 mm 对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。或是做成多层板，电源，地线各占用一层。 2、数字电路与模拟电路的共地处理现在有许多PCB 不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合构成的。因此在布线时就需要
考虑它们之间互相干扰问题，特别是地线上的噪音干扰。数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，所以必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间 互不相连，只是在PCB与外界连接的接口处（如插头等）。数字地与模拟地有一点短接，请注意，只有一个连接点。也有在PCB上不共地的，这由系统设计来决定。 3、信号线布在电（地）层上在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会 给生产增加一定的工作量，成本也相应增加了，为解决这个矛盾，可以考虑在电（地）层上进行布线。首先应考虑用电源层，其次才是地层。因为最好是保留地层的完整性。 4、大面积导体中连接腿的处理在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就
电缆桥架安装要求及规范指导 自从开始从事电气专业工作已经有好几年了，本人针对施工中一大块，电缆桥架安装要求及常规的一些规范做一下总结，以供大家参考学习，不足之处还请大家多多指教。 一、桥架采购之前的准备工作 1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,施工规范中也是粗粗几句，好多问题大家不能够理解。对于不同生产厂家的规格程式缺乏通用性,因此,设计、施工中，选型过程应根据强、弱电及各个系统所需的类型、数量,合理选定适用的桥架。 (1)确定方向：根据施工平面布置图,结合空调管线、给排水管线、消防水管线及电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如果允许采用综合支料架敷设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。一般要求电缆桥架的填充率不能超过50%。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。 (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,对于特殊地方的弯头、三通等还要做出更详细的图例及说明，并出列材料表。 2、如果强弱电电力电缆桥架合用时,应将电力电缆和弱电电缆各置一侧,中间采用隔板分隔。 3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。 二、电缆桥架型式及品种的选择 1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖） 2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐
电缆桥架安装 电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。 施工时要按国家标准设计进行，一般要求如下。 一．金属线槽布线 1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。 2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。 3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。 4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。电线或电缆在引出部分不得有损伤。 5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。 6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。 二、电缆桥架布线
1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。 2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。 3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。 4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。 5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。 6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。 7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上： 1）1kV以下和lkV以上的电缆。 2）同一路径向一级负荷供电的双路电源电缆。 3）一般照明和应急照明的电缆。 4）弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开， 线于线间隔应该大于200mm。
电缆桥架的布线规则 电缆桥架如何布线呢?下面是业内人士总结的电缆桥架的十二条布线规则： 一、在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。 二、电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。 三、在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。 四、几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。 五、在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40％；控制电缆不应大于50％。 六、电缆桥架（托盘）水平安装时的距地高度一般不宜低于2.50m，垂直安装时距地1.80m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。 七、电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。 八、下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上： 1）应急照明和其他照明的电缆。 2）lkV以上和1kV以下的电缆。 3）同一路径向一级负荷供电的双路电源电缆。 4）强电和弱电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开。 九、电缆桥架与各种管道平行或交叉时，其最小净距应符合表DQ4-1的规定。 十、电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。 十一、电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，没有编号、型号及起、止点等标记。 十二、电缆桥架内的电缆应在下列部位进行固定。垂直敷设时，电缆的上端及每隔1．50～2m处。水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。
控制柜布线规则 一、线槽 1、保证主干线槽横平竖直； 2、布放过线槽时保证线槽间接缝要对齐，尽量避免布放斜向线槽； 3、线槽要布局合理、美观,布放按“目”字排列； 4、选用型号合适的线槽，可根据端子排的数量而定。二、模块 1、同类型模块要布放在一起，左右、上下要排列整齐,； 2、不同模块间布放要留有一定的间隔，以减少其相互间干扰，同时也是对各模块单元的划分； 3、不同种类的模块如高度或宽度不同，布放时在不影响其功能的前提下取两种模块的中线对齐。 4、模块布放安装时，应尽量将高度相同的部件放到一排，一是为了美观，二是为了布放线槽和接线时方便。三、端子排 1、端子排一般排放在控制柜或控制台的最下方,如有接地铜条则接地铜条安装在最下方； 2、每排接线端子应有上下两条过线槽； 3、接线端子在所有线都接完之后要将空端子排上的螺丝拧紧，以免在运输过程中丢失， 4、接线端子在安装时应留有15%的余量。四、标号 1、同一线径的线,采用同线径的标号套管（异型管）； 2、标号套管文字方向遵循从左到右,从上到下的规则； 3、保持在一个控制柜中所有套管文字方向的一致性，即所有水平、垂直套管上文字的方向一致，这样一是方便查线,二是看起来比较规整。 4、在接完所有线之后要将同一单元所有套管对齐。五、线缆 1、信号线 ⑴线缆走向要横平竖直，两端必须将冷压头（又名插针）压上； ⑵线缆转向时避免打死折，最好圆滑一些。这样就避免了线缆外皮及部铜芯的损伤。 ⑶前门板上设备的接线全部采用软线连接，防止将线折断； ⑷不在线槽的线用缠绕管将其缠起来，保证外面只能看到标号、接头部份；⑸信号线和电缆线应尽量避免重叠,以免产生干扰。2、短接线 ⑴同等间距的短接线长度应保持一致,最好用一根线将其连起来；⑵同一路短接线高度、孤度应一致； ⑶短接线在接线端子上如只有一根,则将冷压端子压上；3、电源线 ⑴电源直流输出及模块上标注有电源正极“+”时采用红色线缆，标注“—”或“GND”时用黑色线缆，信号线用其它颜色的线缆，如兰色、黄色。 ⑵交流电源接线时“L”用红色或棕色线，“N”用蓝色或黑色线，“G”用黄色或绿色或黄绿色线。 2005年1月28日
电缆桥架安装施工要求及规范 1 一般规定 1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 1.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: １．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； ２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连
接固定螺栓。 1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1技术准备: １．按照已批准的施工组织设计（施工方案）进行技术、安全交底。 ２．施工执行工艺标准、图集、规范齐全。 ３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 ４．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。 5.托盘、梯架的宽和高度，应按下列要求选择: (1)电缆在桥架内的填充率，电力电缆不应大于40%；控制电缆不应大于50%。并应留有一定的备用空位，以便今后为增添电缆用； (2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载； (3)工作均布荷载下的相对挠度不宜大于1/200。 托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1 表12.2.4-1钢制托盘、梯架常用规格表
Single slice machine hardware the system design the principle The hardware electric circuit for machine applying the system of a single slice designs to include two part of contents:While is a systeming expand, namely electric circuit for request for function of inner part machine unit, such as ROM, RAM, I/ O, settling / counting the , break offing system etc. Can't satisfying applying the system, must outside slice proceeding expanding, of appropriate choice slice, design cowgirl of single slice. Two is an installing of system, and namely request to install the outer circle equipments according to the system function, such as the keyboard, display, print the machine, A/ D, D/ A to convert the the etc., and want the design to fitly connect an electric circuit. Expanding of system with install to should follow below principle: 1, possibly choose the typical model electric circuit, and match the single slice the machine normal regulations the method of using. 2, the system expands with the installing of outer circle equipments the level is at the request of cent satisfy apply the system's function, and stay to have the appropriate spare lot, in order to proceeds development two times. 3, the hardware construction should join together to apply the all consideration of software project.But must notice, hardware function realized by software, generally respond to the time ratio the hardware to realize to grow, and take up CPU time. 4, the related piece of the system inside wants to possibly attain the function to match. 5, dependable and anti- interference the design is a hardware to design essential to have of a part, it include the the slice, the piece choice, go to wave, PC board cloth the line, passage insulate the etc.. 6, single slice machine outer circle electric circuit many hour, must consider the dint of its kinetic energy.。 7, as far as possible single slice of " the direction design the hardware system. Along with the single slice μ PSD32 series for function for machine slice inside gathering more and more strongly, real slice top system SoC can already realizing, such as ST company recentlyly releasing the product gather on a piece of slice 80 C32 s, big capacity FLASH , SRAM, A/ D, I/ O, two strings, watchdog, up wire reply an electric circuit etc.. Single slice in common use method fulfillment of interference of machine system hardware anti- Every kind of electricity interference for main factor for machine system dependable safety circulating primarily come froming the system inner part with exterior of single slice of influence, and suffer the system construction the design, dollar the piece the choice, install, manufacturing craft influence. An essential element that become the interference has three: (1) interference：du/dt，di/dt Such as:Thunder and lightning, after the electric
