直流无刷电机参数
直流无刷电机是一种能够将直流电能转化为机械能的动力装置。它通过电磁感应的原理，利用电流和磁场之间的相互作用产生转矩，从而驱动机械设备运动。直流无刷电机广泛应用于工业、交通、家用电器等领域，具有高效率、低噪音、长寿命等优点。
直流无刷电机的参数主要包括功率、电压、电流、转速和扭矩等。功率是指电机的输出功率，通常用单位瓦特（W）表示。电压是指电机工作时所需的电源电压，通常用伏特（V）表示。电流是指电机工作时所消耗的电流，通常用安培（A）表示。转速是指电机的旋转速度，通常用转每分钟（rpm）表示。扭矩是指电机输出的转矩，通常用牛顿·米（N·m）表示。
直流无刷电机的功率与电压和电流有关。功率可以通过电压乘以电流来计算。当电压或电流增大时，功率也会相应增大。因此，在选购直流无刷电机时，需要根据实际需求选择适当的功率。同时，还需要注意电机的工作电压范围，以确保电源能够满足电机的工作要求。
直流无刷电机的转速和扭矩之间存在一定的关系。转速与电机的电压和磁场强度有关。当电压或磁场强度增大时，转速也会相应增大。扭矩与电机的电流和磁场强度有关。当电流或磁场强度增大时，扭矩也会相应增大。在实际应用中，需要根据需要选择合适的转速和扭矩，以确保电机能够满足工作要求。
直流无刷电机的控制方式多种多样。常见的控制方式有PWM控制、闭环控制和开环控制等。PWM控制是通过改变电机的占空比来控制电机的转速和扭矩。闭环控制是通过反馈系统来监测电机的转速和位置，并根据反馈信号来调整电机的控制信号，以实现精确的控制。开环控制是根据预设的控制信号来控制电机的转速和扭矩，但无法根据实际情况进行调整。在选择控制方式时，需要根据具体应用场景和要求进行选择。
直流无刷电机的应用十分广泛。在工业领域，直流无刷电机常用于机床、自动化设备、输送机等。在交通领域，直流无刷电机常用于电动汽车、电动自行车等。在家用电器领域，直流无刷电机常用于洗衣机、冰箱、吸尘器等。此外，直流无刷电机还可以应用于航空航天、机器人、医疗设备等领域。
直流无刷电机是一种重要的动力装置，具有高效率、低噪音、长寿命等优点。在选购和应用直流无刷电机时，需要考虑功率、电压、电流、转速、扭矩等参数，并选择合适的控制方式，以满足实际需求。通过合理的选择和应用，直流无刷电机能够为各行各业提供可靠的动力支持。
直流无刷电机参数 直流无刷电机是一种能够将直流电能转化为机械能的动力装置。它通过电磁感应的原理，利用电流和磁场之间的相互作用产生转矩，从而驱动机械设备运动。直流无刷电机广泛应用于工业、交通、家用电器等领域，具有高效率、低噪音、长寿命等优点。 直流无刷电机的参数主要包括功率、电压、电流、转速和扭矩等。功率是指电机的输出功率，通常用单位瓦特（W）表示。电压是指电机工作时所需的电源电压，通常用伏特（V）表示。电流是指电机工作时所消耗的电流，通常用安培（A）表示。转速是指电机的旋转速度，通常用转每分钟（rpm）表示。扭矩是指电机输出的转矩，通常用牛顿·米（N·m）表示。 直流无刷电机的功率与电压和电流有关。功率可以通过电压乘以电流来计算。当电压或电流增大时，功率也会相应增大。因此，在选购直流无刷电机时，需要根据实际需求选择适当的功率。同时，还需要注意电机的工作电压范围，以确保电源能够满足电机的工作要求。 直流无刷电机的转速和扭矩之间存在一定的关系。转速与电机的电压和磁场强度有关。当电压或磁场强度增大时，转速也会相应增大。扭矩与电机的电流和磁场强度有关。当电流或磁场强度增大时，扭矩也会相应增大。在实际应用中，需要根据需要选择合适的转速和扭矩，以确保电机能够满足工作要求。
直流无刷电机的控制方式多种多样。常见的控制方式有PWM控制、闭环控制和开环控制等。PWM控制是通过改变电机的占空比来控制电机的转速和扭矩。闭环控制是通过反馈系统来监测电机的转速和位置，并根据反馈信号来调整电机的控制信号，以实现精确的控制。开环控制是根据预设的控制信号来控制电机的转速和扭矩，但无法根据实际情况进行调整。在选择控制方式时，需要根据具体应用场景和要求进行选择。 直流无刷电机的应用十分广泛。在工业领域，直流无刷电机常用于机床、自动化设备、输送机等。在交通领域，直流无刷电机常用于电动汽车、电动自行车等。在家用电器领域，直流无刷电机常用于洗衣机、冰箱、吸尘器等。此外，直流无刷电机还可以应用于航空航天、机器人、医疗设备等领域。 直流无刷电机是一种重要的动力装置，具有高效率、低噪音、长寿命等优点。在选购和应用直流无刷电机时，需要考虑功率、电压、电流、转速、扭矩等参数，并选择合适的控制方式，以满足实际需求。通过合理的选择和应用，直流无刷电机能够为各行各业提供可靠的动力支持。
通常情况下，1KW以上的电机我们会称它为大功率无刷直流电机。无刷电机在大功率、高转速的条件下，其优越性更加明显，但对电机控制器要求会比较高。 它的原理是很多人想要知道的，以BLDC80无刷直流电机为例来说吧，此款电机额定转速15000rpm，额定功率1300W，过载能力3倍，而驱动部分按1KW设计，电源为三相220V/50HZ，驱动方式为直流PWM，这样电机的可靠性更高，控制简单，控制特性更好，无刷直流电机控制器是根据霍尔效应制作的一种磁场控制器，其安装在电机的内部，是一种开关型器件。 大功率无刷直流电机控制器输入的信号经过阻容低通滤波后再输入到单片机中，以免杂波的干扰影响单片机的判断。 这款大功率无刷直流电机主要可以应用在智能家厨、工业设备、医疗设备等领域。其中家电设备的应用最为广泛，主要应用的产品是料理机、破壁机，此款无刷直流电机是含控制器一体化的产品，可根据性能和应用要求设计电机和控制器的方案。 随着市场的需求，无刷直流电机的技术优势越来越显著，近些年大功率无刷直流电机已经迅速的得到了推广与应用，无刷直流电机控制器的技术也得到了一

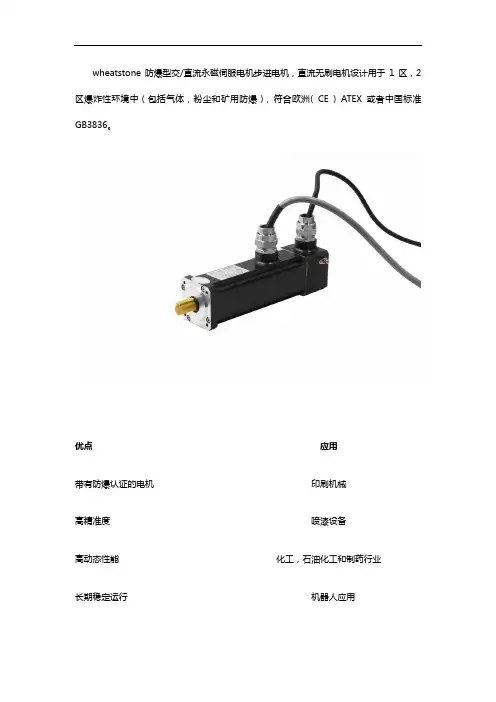

定的提升。无刷直流电机选型时需参考的主要参数有以下几点：最大扭矩：可以通过将负载扭矩、转动惯量和摩擦力相加得到，另外，还有一些额外的因素影响最大扭矩如气隙空气的阻力等。 平方模扭矩：可以近似的认为是实际应用需要的持续输出扭矩，由许多因素决定：最大扭矩、负载扭矩、转动惯量、加速、减速及运行时间等。 转速：这是有应用需求的转速，可以根据电机的转速梯形曲线来确定电机的转速需求，通常计算时要留有10%的余量。 江苏惠斯通机电科技有限公司具有完备售后服务队伍，为用户提供最佳的服务，并且取得了16949认证，是一家专业生产防爆控制电机，伺服电机，直流无刷电机的厂家，是中国航天防爆伺服制定供应商，是军工行业受欢迎品牌，其产品性价比远远高于国外品牌的同类电机。
3 无刷直流电动机的电磁设计 3.1 基本要求和主要指标 3.1.1基本要求 (1) 运行方式 直流无刷电动机的运行方式有连续、短时和断续三种 (2) 防护形式 一般直流电动机的防护型式主要有防护式和封闭式两种。 (3) 温升 一般交流电机包括同步电机和感应电机，转子不计算铁耗，然而该类电机正常稳态运行时，定子绕组产生的2个旋转磁场转速与转子本体转速存在较大的转差，转子铁芯损耗不容忽视。不仅电磁设计时，其电磁负荷的选择应与常规电机有所区别，而且对通风冷却结构设计应予足够的重视。 (4) 效率 (5) 电动机的转速变化率 明确电机转速运行的最大区间，并应指明电机的常用转速区间，以便选择合适的电机数据，获得良好的力能指标。 3.1.2主要指标 ①额定功率P N = 100W ②额定电压U N = 270V ③额定转速n N = 1000 r/min ④定子相数m = 3 ⑤极对数p = 4 ⑥定子槽数Z = 18 3.2 主要尺寸的确定 3.2.1 定子铁心内径D a的选择
我国目前制造的直流电机，其D a 与输出功率P N 的关系曲线如下，它可以作为选定D a 的初步依据。 由于P N /n N =0.0001，从张琛的《直流无刷电动机原理及应用》中图3.1定子内径D a 与单位转速输出功率P N /n N 的关系曲线查得： cm D a 5.5~0.4=，则取cm D a 5= 3.2.2 电磁负荷的选择 电负荷A 与磁负荷B 的选择与电动机的主要尺寸直接相关。同时，A ,B 的选择与电动机的运行性能和使用寿命也密切相关，因此必须全面考虑各种因素，才正确选择A,B 的值。 (1) 线负荷A 高，磁负荷B 不变 ① 电机体积减小，节约材料 ② B 一定时，由于铁心重量减小，铁耗减小 ③ 绕组用铜量增加 ④ 增大电枢单位表面上铜耗，绕组温升增高 ⑤ 影响电机参数和电机特性: q a =ρAJ (2) 磁负荷B 高，线负荷A 不变 ① 电机体积减小，节约材料 ② 基本铁耗增大 ③ 磁路饱和程度增大 ④ 影响电机参数和电机特性 电负荷A 与磁负荷B 与定子的内径D a 有关，根据已生产的电动机的经验数据绘制成曲线。 由于D a =5cm ,由张琛的《直流无刷电动机原理及应用》中图3.2电负荷A 与定子内径D 的关系得电负荷A=75~150A/cm ,取A =90。 由于D a =5cm ，由张琛的《直流无刷电动机原理及应用》中图3.3磁负荷B 与定子内径D 的关系得磁负荷B=0.50~0.65T ,取B=0.55T 3.2.3 转子磁钢计算长度L a 的确定 先确定极弧系数δα，由经验数据得确定9.0=δα。 转子磁钢计算长度: n p k AD B L D a a ???=ηαδδ27 101.6 ,则cm L a 0.7=
直流无刷电机的参数解读 直流无刷电机是一种新型的电机，具有高效、低噪音、寿命长等优点，因此在现代工业中得到了广泛的应用。了解直流无刷电机的参数可以帮助我们更好地掌握和应用它们。本文将从电机的参数角度来解读直流无刷电机的性能。 参数一：转速 转速是直流无刷电机最常见的参数之一，它代表了电机旋转的速度。直流无刷电机的转速受到控制器的控制，通常可以在0~10,000rpm之间进行调整。转速越高，电机的输出功率也就越大，但同时会产生更多的热量和噪音。 参数二：电压 电压是直流无刷电机的驱动电源，也是控制器需要的输入电压。在大多数应用中，直流无刷电机的驱动电压通常是12V或者24V，但也有其他电压的直流无刷电机可以供选择。需要注意的是，使用不恰当的电压会造成电机损坏或性能不良。 参数三：负载扭矩 直流无刷电机的输出扭矩与控制器的输出电流成正比。因此，负载越大，电机输出的扭矩就越大。一般情况下，电机的扭矩可以通过改变
驱动电流来控制。 参数四：效率 电机效率是指输入功率和输出功率的比值。直流无刷电机的效率通常在70％~90％之间，电机的转速和负载对效率都有影响。以适当的电压和负载值控制电机的运行能够提高电机的效率。 参数五：寿命 直流无刷电机的寿命与电机的内部结构、使用环境以及负载情况等因素都有关系。一般来说，直流无刷电机的寿命要比有刷电机更长，可以达到100,000小时以上。 参数六：噪音 相对于有刷电机（由于扫除刷的噪音），直流无刷电机的噪音要低很多。在使用直流无刷电机的过程中，要注意各部件的紧固情况和电机装配是否牢固，以减小电机噪音。 综上所述，直流无刷电机的转速、电压、负载扭矩、效率、寿命以及噪音等参数都直接影响着电机的性能。因此，在选购直流无刷电机时要注意根据具体的应用要求，选择适合的电机参数，以发挥电机的最
无刷直流电机是永磁式同步电机的一种，而并不是真正的直流电机，英文简称BLDC。区别于有刷直流电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料；24V直流无刷电机是一种小功率微型传动电机，主要传动结构由直流无刷电机、减速齿轮（齿轮箱）组装而成，具有减速、传动、提升扭矩功能，是一种运用非常广泛的减速电机设备；24V直流无刷电机广泛运用在智能家居、智能通讯、智能医疗、工业自动化设备、智能机器人、电子产品设备中；通常采用定制技术参数开发而成，例如驱动功率，减速比，扭矩，适用温度，噪音，精度等参数是定制开发而成。 24v直流无刷电机参数： 产品分类：直流减速电机 外径：22mm 材质：塑料 适用电机：无刷电机 旋转方向：cc&ccw 齿轮箱回程差：≤3°（可定制） 轴承：烧结轴承;滚动轴承 轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承) 输出轴径向负载：≤50N(烧结轴承);≤100N(滚动轴承) 输入速度:≤15000rpm 工作温度：-20 (85)
24V38mm直流无刷减速电机 产品分类：直流减速电机 外径：38mm 电压：24VDC 驱动电机：无刷电机 旋转方向：cc&ccw 齿轮箱回程差：≤2°（可定制） 轴承：烧结轴承;滚动轴承 轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承) 输出轴径向负载：≤120N(烧结轴承);≤180N(滚动轴承)输入速度:≤15000rpm 工作温度：-30 (100)
24V直流无刷电机定制参数范围：直径3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm； 24V直流无刷电机应用 24V直流无刷电机通常是按照应用产品、设备需求定制技术参数、性能特点，广泛应用在：1.智能汽车传动 主要涵盖了电子驻车系统、汽车大灯调节器、后视镜调节、天窗调节、尾门推杆电机齿轮箱、雨刷电机、汽车座椅调节、安全头枕保护调节、自动方向盘调节齿轮箱等。 2.智能医疗器械传动 胰岛素泵齿轮箱、智能按摩谢齿轮箱、微创直线切割吻合器、智能输液流量控制齿轮箱、医疗机器人电机、龙爪按摩器电机、自凝刀齿轮箱等。 3.智能家居领域 主要涵盖了扫地机器人电机、智能电动窗帘电机、家用智能破壁机齿轮箱、迷你便携式干衣机电机、儿童智能陪护机器人电机、迷你空气冷气机齿轮箱电机、智能感应翻盖马桶电机、空调开仓调节电机齿轮箱等。 4.智能工业制动化驱动 主要涵盖了互动交流机器人自主性，适应性齿轮箱研发、腾讯智能语音交流互动机器人齿轮箱研发、智能感应翻盖垃圾桶、智能云台旋转电机齿轮箱、手机基站天线调节齿轮箱电机等等。 5.消费性电子产品领域 手机旋转摄像头方案研发、共享单车电子锁具齿轮箱研发、自动卷发器齿轮箱电机研发、智能鼠标齿轮箱电机研发、电动牙刷齿轮箱电机研发、微型手机智能打印机齿轮箱驱动方案研发。 深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。
三相无刷直流电机系统结构及工作原理 2.1电机的分类 电机按工作电源种类可分为： 1.直流电机： (1)有刷直流电机： ①永磁直流电机： ·稀土永磁直流电动机； ·铁氧体永磁直流电动机； ·铝镍钴永磁直流电动机； ②电磁直流电机： ·串励直流电动机； ·并励直流电动机； ·他励直流电动机； ·复励直流电动机； (2)无刷直流电机： 稀土永磁无刷直流电机； 2.交流电机： (1)单相电动机； (2)三相电动机。 2.2无刷直流电机特点 ·电压种类多:直流供电交流高低电压均不受限制。 ·容量范围大:标准品可达400Kw更大容量可以订制。 ·低频转矩大:低速可以达到理论转矩输出启动转矩可以达到两倍或更高。 ·高精度运转:不超过1 rpm.(不受电压变动或负载变动影响)。 ·高效率:所有调速装置中效率最高比传统直流电机高出5～30%。 ·调速范围:简易型/通用型(1:10)高精度型(1:100)伺服型。 ·过载容量高:负载转矩变动在200%以内输出转速不变。 ·体积弹性大:实际比异步电机尺寸小可以做成各种形状。 ·可设计成外转子电机(定子旋转)。 ·转速弹性大:可以几十转到十万转。 ·制动特性良好可以选用四象限运转。 ·可设计成全密闭型IP-54IP-65防爆型等均可。 ·允许高频度快速启动电机不发烫。 ·通用型产品安装尺寸与一般异步电机相同易于技术改造。
2.3无刷直流电机的组成 直流无刷电动机的结构如图2.1所示。它主要由电动机本体、位置传感器和电子开关线路三部分组成。电动机本体在结构上与永磁同步电动机相似，但没有笼型绕组和其他起动装置。其定子绕组一般制成多相（三相、四相、无相不等），转子由永久磁钢按一定极对数（2p=2,4，…）组成。 图2.1 直流无刷电动机的结构原理图 当定子绕组的某一相通电时，该电流与转子永久磁钢的磁极所产生的磁场相互作用而产生的转矩，驱动转子旋转，再由位置传感器将转子磁钢位置变换成电信号，去控制电子开关电路，从而使定子各相绕组按一定顺序导通，定子相电流随转子位置转子位置的变化而按一定的次序换相。由于电子开关线路的导通次序是与转子转角同步的，因而起到了机械换向器的换相作用。如图2.2所示。 图2.2 无刷直流电动机基本结构图 因此，所谓直流无刷电动机，就其基本结构而言，可以认为是一台由电子开关线路、永磁式同步电动机以及位置传感器三者组成的“电动机系统”。其原理框图如图2.3所示。
永磁无刷直流电机的选型 永磁无刷直流电机（BLDC Motor）是一种能够将电能转换为机械能以推动机械设备运转的电动机。它具有效率高、转矩大、体积小、噪音低、寿命长等优点，被广泛应用于家电、汽车、航空航天等领域。在选型永磁无刷直流电机之前，需要考虑以下因素： 负载特性 负载特性是指负载随时间变化时的特征，包括转矩大小、工作时间、起动和停 止的频率等。根据负载特性，选择合适的永磁无刷直流电机可以保证设备的高效、稳定运行。 在选型时需要确定的是电机的所需的最大和最小转矩值、最大和最小转速范围、以及各种负载运行时间和频率，根据这些确定适合的电机型号。 动力系统 动力系统指驱动电机的电源及控制器。根据动力系统的不同，驱动电机的特性 也不同。例如，单个电池可能无法满足某些电机的特殊工作要求。如果需要更高的起动转矩、更高的动力或更精确的控制，那么需要选择更高级别的电池。 性能参数 永磁无刷直流电机的性能参数通常包括额定功率、额定电压、转速、效率、转 矩等。这些参数将直接影响电机的性能和适用范围。 在选型时需考虑设备所需的功率、转速和效率等，以及其它性能参数，以找到 适合特定应用的电机型号。 外形结构 电机的形状和尺寸是选型时需要考虑的重要因素之一。根据不同的应用需求， 需要选择不同的电机外形结构和尺寸。 例如，对于一些小型设备，需要尺寸小、重量轻的电机才能适合；对于一些大 型设备和工业机器人等则需要更大尺寸的电机才能满足要求。 成本 成本在工业领域是非常重要的，选型时需要考虑电机的成本和使用成本。往往 一个高质量、稳定性强的电机价格会较高。但该电机有更长的使用寿命，可以降低停机和更换的成本。
直流无刷电机极对数 1. 引言 直流无刷电机是一种常见的电动机类型，广泛应用于各种领域，如汽车、航空航天、家电等。直流无刷电机的极对数是其重要的参数之一，决定了电机的性能和特性。本文将详细介绍直流无刷电机极对数的概念、计算方法以及对电机性能的影响。 2. 直流无刷电机极对数的概念 直流无刷电机的极对数是指电机转子上的磁极数目。转子上的磁极通常由永磁体或电磁体组成，通过电流或磁场产生磁力，与定子上的绕组交互作用，从而产生电机转矩。极对数的大小直接影响电机的性能和特性。 3. 直流无刷电机极对数的计算方法 直流无刷电机的极对数可以通过以下公式进行计算： 极对数 = (磁极数× 楔槽数) ÷ 2 其中，磁极数是转子上的磁极数目，楔槽数是转子上的楔槽数目。通过该公式，可以得到电机的极对数。 4. 直流无刷电机极对数对电机性能的影响 直流无刷电机的极对数对电机的性能和特性有着重要的影响。具体影响如下： 4.1 转矩 直流无刷电机的转矩与极对数成正比。极对数越大，电机的转矩越大，转动能力越强。因此，在需要较大转矩的应用中，选择极对数较大的电机更为合适。 4.2 转速 直流无刷电机的转速与极对数成反比。极对数越大，电机的转速越低。因此，对于需要高转速的应用，选择极对数较小的电机更为合适。 4.3 效率 直流无刷电机的效率与极对数有一定的关系。一般来说，极对数较小的电机在低负载条件下效率较高，而极对数较大的电机在高负载条件下效率较高。因此，在选择电机时需要根据具体应用情况综合考虑。
4.4 噪音与振动 直流无刷电机的极对数对其噪音和振动水平也有一定的影响。一般来说，极对数较小的电机噪音和振动较小，而极对数较大的电机噪音和振动较大。因此，在对噪音和振动要求较高的应用中，选择极对数较小的电机更为合适。 5. 总结 本文详细介绍了直流无刷电机极对数的概念、计算方法以及对电机性能的影响。极对数是直流无刷电机的重要参数之一，决定了电机的转矩、转速、效率以及噪音和振动水平。在选择电机时，需要根据具体应用需求综合考虑极对数的大小。通过合理选择极对数，可以使电机达到最佳的性能和特性。
1概述 发展状态 纯电动汽车具有节能、环保、降噪等诸多优点，广为大家认可，但当前纯电动汽车为什么未能得到普及，普遍观点认为电池容量问题没有得到根本解决、纯电动汽车的技术核心是：如何研制出高可靠性、高容量的动力电池。正因为大多数人一直持有的观点，所以阻碍了纯电动汽车的高速发展和普及。如果不解决电能-机械能的转换效率问题，一味地通过加大电池容量为代价来满足续航里程的要求只会付出沉重的代价，电池的寿命比电机及其控制系统的寿命短的多，相应在整车的生命周期内可能在电池上投入的成本高的多，因此纯电动汽车只能获得社会效益、做到了节能减排和环保的要求，使用电动汽车的用户并不能节省开支，因此，对纯电动汽车提出了高可靠性、高效率和能量回收的诸多技术要求。 电动汽车的核心技术应该为电池技术、充电技术、电机技术和控制技术四项，彼此息息相关，不能单一讲求一种技术的发展，而忽视其整体技术的和谐配合。电机及其控制技术的机械动力转换的系统效率直接影响了电池的寿命和电池利用率，因此纯电动汽车的产品研制必须正确地定位整车的动力系统方案。技术的发展方向如图所示： 本控制器用于驱动永磁直流无刷电机、能适应磁霍尔或旋转变压器的位置检测传感器，通过多只低内阻的大功率MOSFET并联电子换向控制，实现电机软启（停）及无级调速功能，避免了启动时大电流对电池的冲击和对其它电子设备的电磁干扰；相对直流电机，减少了机械换向炭刷和滑环，其结构简单、可靠性高、体积小、比功率大（输出功率/重量）和高效率。 技术基础 本公司一直致力于高性价比的电力电子节能技术、稀土永磁电机控制智能技术在节能高效行业运用的推广，能将稀土永磁直流无刷电机和控制器紧密地结合起来发挥其最大优势，在提高系统效率、减小转矩脉动和弱磁扩速上有成熟、独特的控制策略，并成功运用在高可靠性的产品上。拥有10年以上专业从事大功率稀土永磁电机控制技术产品开发，成功地研制、掌握了永磁电动机的弱磁扩速、矢量控制等技术，尤其针对电池供电采用稀土永磁直流无刷电机和稀土永磁同步
无刷直流电机极槽数 无刷直流电机（Brushless DC Motor，简称BLDCM）是一种典型的直流电机，与有刷直流电机相比，它具有更高的效率、更低的噪音和更长的使用寿命。在无刷直流电机中，极槽数是一个重要的参数，它对电机的性能和应用场景有着显著的影响。 一、无刷直流电机的基本概念 无刷直流电机是一种采用电子换向器来实现电机旋转的直流电机。它主要由定子、转子、电刷和控制器等部分组成。与有刷电机相比，无刷电机去掉了电刷和换向器，从而降低了噪音和电磁干扰，提高了电机的可靠性和使用寿命。 二、极槽数的作用和影响 1.极槽数与电机转矩的关系：极槽数越多，电机的转矩越大，输出功率也越高。因此，在需要大转矩和大功率的场合，应选择极槽数较多的无刷直流电机。 2.极槽数与电机速度的关系：极槽数越多，电机的转速越低。这是因为无刷直流电机的转速与极槽数成反比。所以在需要高转速的场合，应选择极槽数较少的无刷直流电机。 3.极槽数与电机尺寸的关系：极槽数越多，电机的尺寸越大。这是因为增加极槽数需要更多的线圈和磁钢，从而使电机体积增大。 三、无刷直流电机的极槽数选择 1.根据应用场景选择：根据实际应用需求，结合极槽数与电机性能的关
系，选择合适的极槽数。例如，在需要大转矩和大功率的场合，可选择极槽数较多的无刷直流电机。 2.根据转速要求选择：根据电机的工作转速要求，选择合适的极槽数。高转速场合可选择极槽数较少的无刷直流电机，低转速场合可选择极槽数较多的无刷直流电机。 3.结合电机尺寸选择：在满足性能要求的前提下，考虑电机的尺寸和重量。对于空间限制较小的场合，可选择极槽数较少的无刷直流电机；对于空间较大的场合，可选择极槽数较多的无刷直流电机。 四、总结 无刷直流电机的极槽数是一个关键的性能参数，它对电机的转矩、速度和尺寸等方面有着显著的影响。在选择无刷直流电机时，应结合应用场景、转速要求和电机尺寸等因素，选择合适的极槽数。
直流无刷电机国家标准 直流无刷电机是一种应用广泛的电机类型，其在工业生产、家用电器、电动汽车等领域都有着重要的作用。为了规范直流无刷电机的设计、生产和使用，国家相关部门制定了一系列的标准，以确保直流无刷电机的质量和性能达到一定的要求。 首先，直流无刷电机的国家标准对其基本结构和性能进行了详细的规定。其中包括电机的外形尺寸、安装方式、绝缘等级、绝缘电阻、绝缘耐压、绝缘电阻温升测试、额定电压、额定转速、额定功率、额定效率、起动转矩、最大转矩、空载电流、额定电流等参数的要求，这些都是直流无刷电机在设计和生产过程中必须要满足的基本条件。 其次，国家标准还对直流无刷电机的测试方法和技术要求进行了详细的规定。这些包括了对电机外观、绝缘电阻、绝缘电阻温升测试、额定电压、额定转速、额定功率、额定效率、起动转矩、最大转矩、空载电流、额定电流等参数的测试方法和技术要求，确保了直流无刷电机在生产和使用过程中能够得到准确的测试数据，并且保证了测试的可靠性和准确性。 此外，国家标准还对直流无刷电机的质量控制和质量评定进行了规定。这些包括了对电机的质量控制要求、质量评定标准、质量检验方法等内容，以确保直流无刷电机在生产过程中能够达到一定的质量要求，并且在使用过程中能够保持稳定的性能和可靠的运行。 总的来说，直流无刷电机国家标准的制定对于推动直流无刷电机行业的发展具有重要的意义。它不仅规范了直流无刷电机的设计、生产和使用，还提高了产品的质量和性能，为直流无刷电机行业的健康发展提供了有力的支持。希望在未来的发展中，直流无刷电机行业能够进一步完善国家标准，推动行业的技术创新和产业升级，为我国的制造业发展做出更大的贡献。
无刷直流电机转速计算公式 无刷直流电机转速计算公式是用来计算无刷直流电机转速的一种数学公式。无刷直流电机是一种通过电磁感应原理将电能转换为机械能的装置，广泛应用于各种机械设备中。 无刷直流电机转速计算公式由以下几个关键参数组成：极对数、电压常数、磁极数以及输入电压。下面将详细介绍每个参数的含义和计算方法。 首先是极对数，它表示电机转子上的磁极数目。磁极是电机中产生磁场的元件，它们分布在转子上，通过与定子上的绕组相互作用产生转矩。极对数通常用P表示，可以通过直接观察转子上的磁极数目来确定。 接下来是电压常数，它表示电机在单位转速下产生的电压。电压常数通常用Kv表示，它的单位是V/krpm（每分钟转数）。通过测量电机在不同转速下的电压输出，可以得到电压常数的数值。 然后是磁极数，它表示电机转子上的磁极数目。磁极是电机中产生磁场的元件，它们分布在转子上，通过与定子上的绕组相互作用产生转矩。磁极数通常用P表示，可以通过直接观察转子上的磁极数目来确定。 最后是输入电压，它表示电机运行时的电压输入。输入电压通常用
Vin表示，它的单位是V。输入电压可以通过测量电机运行时的电压来确定。 根据以上参数，无刷直流电机转速计算公式可以表示为： 转速（rpm）= 60 * Vin / (2 * P * Kv) 其中，转速表示电机的转速，单位是rpm（每分钟转数）；Vin表示电机的输入电压，单位是V；P表示电机的极对数；Kv表示电机的电压常数，单位是V/krpm。 通过这个公式，我们可以根据给定的输入电压、极对数和电压常数来计算电机的转速。这对于设计和控制无刷直流电机的系统非常重要。可以根据需要调整输入电压和电机的参数，以获得所需的转速。 无刷直流电机转速计算公式是用来计算无刷直流电机转速的一种数学公式。它由极对数、电压常数、磁极数以及输入电压等参数组成，通过这个公式可以根据给定的参数来计算电机的转速。这对于电机的设计和控制非常重要，可以帮助工程师们更好地理解和应用无刷直流电机。
