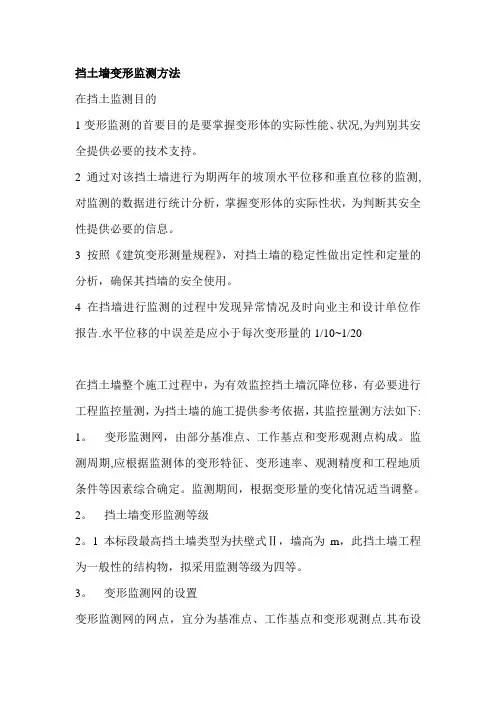

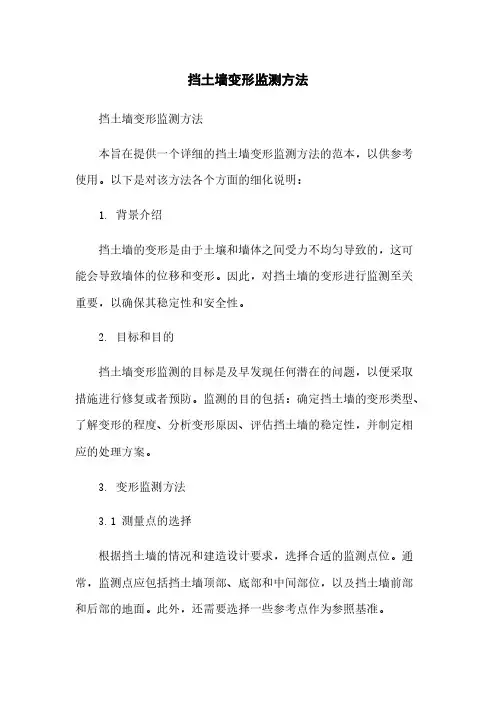

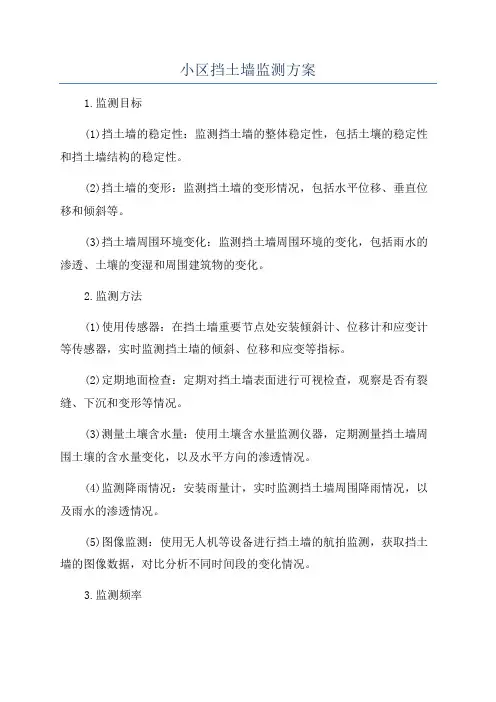

挡土墙变形监测方法
在挡土监测目的
1变形监测的首要目的是要掌握变形体的实际性能、状况，为判别其安全提供必要的技术支持。
2通过对该挡土墙进行为期两年的坡顶水平位移和垂直位移的监测，对监测的数据进行统计分析，掌握变形体的实际性状，为判断其安全性提供必要的信息。
3 按照《建筑变形测量规程》，对挡土墙的稳定性做出定性和定量的分析，确保其挡墙的安全使用。
4 在挡墙进行监测的过程中发现异常情况及时向业主和设计单位作报告。水平位移的中误差是应小于每次变形量的1/10~1/20
在挡土墙整个施工过程中，为有效监控挡土墙沉降位移，有必要进行工程监控量测，为挡土墙的施工提供参考依据，其监控量测方法如下：1. 变形监测网，由部分基准点、工作基点和变形观测点构成。监测周期，应根据监测体的变形特征、变形速率、观测精度和工程地质条件等因素综合确定。监测期间，根据变形量的变化情况适当调整。2. 挡土墙变形监测等级
2.1本标段最高挡土墙类型为扶壁式Ⅱ，墙高为 m，此挡土墙工程为一般性的结构物，拟采用监测等级为四等。
3. 变形监测网的设置
变形监测网的网点，宜分为基准点、工作基点和变形观测点。其布设
应符合下列要求：
3.1 基准点，应选在变形影响区域外稳固可靠地位置不少3个基准点，选用挡土墙附近一级控制点作为基准点。监测控制点埋设，一般地方埋设青石浇灌混凝土或现场挖坑放入不锈钢测量标志浇灌混凝土，水泥路面凿洞放入不锈钢测量标志，点位必须做到坚固、稳定、通视情况良好、宜于长期保存、便于对监测点的观测。
3.2 工作基点，点位选在比较稳定且方便使用的位置，基准点埋石制作，水平位移基准点采用φ12钢筋，在钢筋顶用钢锯锯出十字线，垂直位移基准点采用φ12钢筋，并将钢筋头打磨成圆弧形，造好标石到现场选点埋设
3.3 变形观测点，设置在每段挡土墙地面以上0.5m处，每段挡土墙设置一个观测点，观测点采用φ12钢筋，并将钢筋头打磨成圆弧形，在圆弧位置上锯十字线，此观测点作为水平位移观测点和垂直位移观测点。在第一段挡土墙浇注拆模后，用电锤在挡墙外侧钻孔10cm 深，将制作好的观测点插入钻孔内，并将其固定。顶部监测点埋设在距离挡土墙顶部0.2米左右处，底部监测点埋设在距离挡土墙根部2米左右处，新增监测点采用强力胶贴薄片固定在墙上。监测点用不锈钢测量标志埋设在竣工后的挡土墙上，埋设时要用钢筋插入挡土墙里，浇灌混凝土与挡土墙坚固连接，使监测点能真实反映挡土墙变形情况。在监测区附近埋设二个高程控制点，作为今后对各监测控制点
高程测量的起算数据。埋设要求在基岩或靠山边地基坚实的地方，要确保点位无沉降并能长期保存，埋设可采用现场挖坑放入不锈钢测量标志浇灌混凝土。
4.每期观测前，对所使用的仪器和设备进行检查、校正，并做好记录。
5.各期的变形监测，应满足下列要求：
1在较短的时间内完成。
2采用相同的观测路线和观测方法。
3使用同一台仪器设备。
4使用同一把观测尺
5观测人员相对固定。
6采用统一基准处理数据
6.为满足监控量测需要，确保监控量测的质量，我部配备测量仪器和设备如下：
3 主要监控内容
根据相关规范及委托方要求，本基坑工程在施工期间需监控的项目及其相应的监控方法如下表：
7.每期观测结束后，应及时处理观测数据。当数据处理结果出现下列情况之一时，必须即可通知项目部技术负责人以及相关人员采取相应措施：
1 变形量达到预警值或接近允许值。
2 变形量出现异常变化。
8.基本监测方法
根据本挡土墙工程规模，类型以及安全性等指标，选择相应的方法进行监测：
8.1 水平位移监测采用极坐标法
8.2垂直位移监测采用水准测量方法
挡土墙变形监测方法 在挡土监测目的 1变形监测的首要目的是要掌握变形体的实际性能、状况，为判别其安全提供必要的技术支持。 2通过对该挡土墙进行为期两年的坡顶水平位移和垂直位移的监测，对监测的数据进行统计分析，掌握变形体的实际性状，为判断其安全性提供必要的信息。 3 按照《建筑变形测量规程》，对挡土墙的稳定性做出定性和定量的分析，确保其挡墙的安全使用。 4 在挡墙进行监测的过程中发现异常情况及时向业主和设计单位作报告。水平位移的中误差是应小于每次变形量的1/10~1/20 在挡土墙整个施工过程中，为有效监控挡土墙沉降位移，有必要进行工程监控量测，为挡土墙的施工提供参考依据，其监控量测方法如下：1. 变形监测网，由部分基准点、工作基点和变形观测点构成。监测周期，应根据监测体的变形特征、变形速率、观测精度和工程地质条件等因素综合确定。监测期间，根据变形量的变化情况适当调整。 2. 挡土墙变形监测等级 2.1本标段最高挡土墙类型为扶壁式Ⅱ，墙高为m，此挡土墙工程为一般性的结构物，拟采用监测等级为四等。
3. 变形监测网的设置 变形监测网的网点，宜分为基准点、工作基点和变形观测点。其布设应符合下列要求： 3.1 基准点，应选在变形影响区域外稳固可靠地位置不少3个基准点，选用挡土墙附近一级控制点作为基准点。监测控制点埋设，一般地方埋设青石浇灌混凝土或现场挖坑放入不锈钢测量标志浇灌混凝土，水泥路面凿洞放入不锈钢测量标志，点位必须做到坚固、稳定、通视情况良好、宜于长期保存、便于对监测点的观测。 3.2 工作基点，点位选在比较稳定且方便使用的位置，基准点埋石制作，水平位移基准点采用φ12钢筋，在钢筋顶用钢锯锯出十字线，垂直位移基准点采用φ12钢筋，并将钢筋头打磨成圆弧形，造好标石到现场选点埋设 3.3 变形观测点，设置在每段挡土墙地面以上0.5m处，每段挡土墙设置一个观测点，观测点采用φ12钢筋，并将钢筋头打磨成圆弧形，在圆弧位置上锯十字线，此观测点作为水平位移观测点和垂直位移观测点。在第一段挡土墙浇注拆模后，用电锤在挡墙外侧钻孔10cm深，将制作好的观测点插入钻孔内，并将其固定。顶部监测点埋设在距离挡土墙顶部0.2米左右处，底部监测点埋设在距离挡土墙根部2米左右处，新增监测点采用强力胶贴薄片固定在墙上。监测点用不锈钢测量标志埋设在竣工后的挡土墙上，埋设时要用钢筋插入挡土墙里，浇
陡路堤、挡土墙及路堑边坡监测方法 一、填方路基的监测 为及时了解和掌握路基填筑过程中的位移和变形，确保路基填筑的顺利完成和控制不均匀沉降，同时根据测定数据预测稳定时间和工后沉降量，同时利用观测数据监测地表水平位移及隆起情况和侧向变形情况，以确保路堤填筑施工安全和稳定。所以对路基填筑施工进行全过程现场监测非常必要。 1、监测点位布设原则 监测点布设在土路肩、路基中心以及坡脚处，根据边坡的地质情况按照50m间距布设一条横断面且每处高填或陡坡路堤不少于一条监测断面。 监测点位的布设位置应符合如下原则： （1）同一路段不同监测项目的测点布置在同一断面上，这样有利于测点保护，便于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合分析。 （2）测点及观测元件的埋设位置应符合设计要求，且埋设准确、埋设稳定。观测期间对测点采取有效的保护措施，防止施工机械的碰撞，人为因素的破坏，务必使观测数据能连续，确保数据的有效性。 2、监测断面类型及适用条件见下表。 监测断面类型 位移桩埋设位置：设计路基坡脚线向外1m处、5m处各1个，路基填土前埋设。挡墙位移钉埋设：挡墙外侧向内0.2m处，挡土墙施工完毕时埋设。 3、监测频率 沉降观测频率取决于沉降量的大小、加载方法。本项目的路堤填筑采用分级填筑加载的方法，要求施工期每填筑1层应观测一次，若两层填筑间隔较长时，则每7天应观测一次，直到路基施工期结束，沉降稳定，路槽交验结束。
4、判稳条件 路堤在填筑过程中，如沿路堤中线地面沉降速率≥1.0cm/d或水平位移速率≥0.5cm/d，视为不稳定状态出现，应立刻停止填土。当停止填筑后每天仍需进行观测，当连续观测三次沉降量或位移量在规定控制范围之内时，才能继续填筑施工。当填筑至上路床顶面时，连续两个月的观测沉降量每月不超过8mm，确定为沉降稳定，此时方可开始路面施工。 5、埋设要点 沉降板在填土前埋设；沉降板用8mm厚500×500mm的钢板焊接φ40的测杆而成，测杆外套PVC管保护，测杆和套管每节长1.0米，随填土的升高而加长。位移桩采用C30砼预制，断面0.15m×0.15m。长度为2.0m，桩顶预埋钢筋头，钢筋头上锯切十字作为观测点。位移桩埋设深度1.5m，桩周围夯填密实，确保埋设牢固。 （1）填筑路堤前在经监理工程师抽检合格的填前压实层上安装沉降板。每50m一个断面内在两侧路肩内缘和路中心线各设置一块沉降板。 （2）随着填土的增高，测杆和套管亦相应接高，接高后的测杆顶面应略高于套管上口，方便观测时水准尺直接置于测杆顶，若套管高于测杆则无法立尺。 （3）套管上口应加盖封住管口，避免填料物落入管内而影响测杆下沉自由度，套管盖高度应满足封住管口而套管盖不接触测杆的要求，套管盖与套管连接采用螺纹接口对接。 6、观测要点 初始读数：沉降板安装好后即可测取初始读数；观测精度：1.0毫米。 路堤施工监控程序如下所示。
挡墙沉降观测方案
目录 1、工程概况------------------------------------------------------------------------------------------------------- 2 2、观测方法和精度 ---------------------------------------------------------------------------------------------- 4 3、水准点的设立 ------------------------------------------------------------------------------------------------- 4 4、沉降观测点 ---------------------------------------------------------------------------------------------------- 5 7、其他要求------------------------------------------------------------------------------------------------------- 12 远洋挡土墙沉降观测方案 1、工程概况 工程名称：远洋·原香项目环境边坡治理工程
工程地点：重庆市巴南区大山村轻轨站旁边 建设单位：重庆远腾房地产开发有限公司 监理单位：重庆康盛建设监理咨询有限公司 施工单位：重庆巴洲建设（集团）有限公司远洋项目部 该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理。2016年6月我单位中标为四标段，第四标段已建有T17-T18-T19-T20段、T1-T2段、T3-T4段、T5-T10段、T11-T12段、 D19-D21段、D22-D24段重力式挡墙及新建的毛石混凝土挡墙，排洪沟，小区道路等。重力式挡墙形式主要有俯斜式挡墙及衡重式挡墙两种。已建挡墙分段、鉴定报告的主要结论及已建挡墙处理的设计范围详表。
边坡挡墙变形监测新技术研究 2 摘要：三维激光扫描技术的出现，为边坡挡墙变形监测提供了新的监测手段，本文选用在测量领域中使用较广的脉冲式扫描仪，以监测某立交桥的边坡挡墙变形为实例，进行了点云数据采集。根据边坡挡墙变形监测的特点及数据处理的要求，使用机带软件RIEGLVZ-1000进行了点云数据预处理之后，再引入第三方点云处理软件GeomagicStudio和GeomagicQualify,进行了数据处理及变形分析。通过研究，提出了基于三维激光扫描技术的边坡挡墙变形监测新方法。 关键词：三维激光扫描；挡墙；变形监测；点云数据 Abstract: The emergence of three - dimensional laser scanning technology provides a new means to monitor deformation of slope and retaining wall. The paper uses the pulsed scanner which is widely used in measurement, we scan a slope and retaining wall of a bridge which is taking as an example and collect the point cloud data. According to the characteristics and requirements of the slope and retaining wall data processing, we use the RIEGL VZ - 1000 which comes with the machine to finish point cloud data preprocessing, use the third - party point cloud processing software Geomagic Studio and Geomagic Qualify to process data and analysis deformation. After the research, we presented a new method to monitor deformation of slope and retaining wall based on 3D laser scanning technology. Key words:3D laser scanning; slope and retaining wall; deformation monitoring; point cloud data 引言 我国是世界上自然灾害频发的国家之一，而滑坡灾害在我国的自然灾害中占
挡土墙变形监测方法 在挡土墙整个施工过程中，为有效监控挡土墙沉降位移，有必要进行工程监控量测，为挡土墙的施工提供参考依据，其监控量测方法如下： 1.变形监测网，由部分基准点、工作基点和变形观测点构成。监测周期，应根据监测体的变形特征、变形速率、观测精度和工程地质条件等因素综合确定。监测期间，根据变形量的变化情况适当调整。 2.挡土墙变形监测等级 2.1本标段最高挡土墙类型为扶壁式墙高为7.464m,此挡土墙工程为一般性的结构物，拟采用监测等级为四等。 3.变形监测网的设置变形监测网的网点,宜分为基准点、工作基点和变形观测点。其布设应符合下列要求： 3.1基准点,应选在变形影响区域外稳固可靠地位置不少 3 个基准点,选用挡土墙附近一级控制点作为基准点。 3.2工作基点,点位选在比较稳定且方便使用的位置,基准点埋石 制作，水平位移基准点采用? 12钢筋，在钢筋顶用钢锯锯出十字线， 垂直位移基准点采用? 12钢筋，并将钢筋头打磨成圆弧形，造好标石到现场选点埋设 3.3变形观测点,设置在每段挡土墙地面以上0.5m 处,每段挡土墙设置一个观测点,观测点采用? 12 钢筋,并将钢筋头打磨成圆弧形,在圆弧位置上锯十字线, 此观测点作为水平位移观测点和垂直位移观测点。在第一段挡土墙浇注拆模后, 用电锤在挡墙外侧钻孔10cm
深，将制作好的观测点插入钻孔内，并将其固定 4?每期观测前，对所使用的仪器和设备进行检查、 校正，并做好记录 5?各期的变形监测，应满足下列要求： 1在较短的时间内完成。 2采用相同的观测路线和观测方法。 3使用同一台仪器设备。 4使用同一把观测尺 5观测人员相对固定。 6采用统一基准处理数据 6.为满足监控量测需要，确保监控量测的质量，我部配备测量仪器和设备如下: 序号 器具名称 型号 精度 单位 数量 1 全站仪 拓普康GTS-332N 测角精度为2"，测距精度 为 2mm+2ppmD 台 1 2 水准仪 苏州一光DSZ1 每公里往返测量标准偏差土 1mm 台 1 3 双面尺 木板尺3m 1 mm 把 2 7?每期观测结束后，应及时处理观测数据。当数据处理结果出现下列 情况之一时，必须即可通知项目部技术负责人以及相关人员采取相应 措施： 1 变形量达到预警值或接近允许值 观测点埋设示意图 观测点示意图
挡土墙施工方案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
挡土墙施工方案 一、工程概况 德胜路立交桥起于德胜大桥北引桥与主桥交界处，终于碧桂路高架工程衔接处，桥梁工程范围：K50+～K51+，全长1.243km。两处挡土墙分别位于J匝道与南辅道路基交接处，里程编号为：NHDK0+000至 NHDK0+070，全长70米；辅道北线K0+至K0+,全长80米，主体为片石混凝土重力式挡土墙。 二、编制依据 1、佛山市顺德区快速干线首期工程SJ4合同段碧桂路、德胜路立交工程两阶段施工图设计。 2、《公路桥涵施工技术规范》JTJ041-2000。 3、《公路工程质量检验评定标准》JTGF80/1-2004。 三、施工准备 1、组织有关人员学习《公路桥涵施工技术规范》(JTJ 041-2000)和《公路工程质量检验评定标准》(JTG F80/1-2004)，对特殊工种操作人员进行培训和技能考核，必须坚持持证上岗。 2、工程部负责编制碧桂路德胜路立交桥挡土墙施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。 3、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。
4、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理。 5、劳动力计划安排：配备技术员2人，负责质量管理（轮班作业，必须做到有人施工就有人做技术指导）；配备管理人员2人，全面负责现场施工管理工作（轮班作业，必须做到有人施工就有人管理）；技工5人，普工10人，共计15人。 6、施工工期计划安排：施工班组务必抓紧时间安排施工，本着优质、快速、高效的施工目标，按期完成本挡土墙施工。 四、施工方法 挡土墙施工主要工作内容为:?施工放样、基坑开挖与支护、地基处理、碎石垫层施工、C25砼垫层施工、混凝土墙体施工、伸缩缝、沉降缝及泄水孔处理、养护、墙后填土。挡土墙设计为C20片石砼挡土墙，在施工中由于受220KV高压线影响，70米挡土墙吊车施工浇筑砼无法保证施工安全距离、抛填片石难度大改用泵车施工为素砼挡土墙。两处挡墙外侧均为原有水沟，常年流水沟底淤泥较厚、地质情况差、挡墙处开挖深度达5米，经验算基坑开挖需要打入9米长钢板桩进行支护（具体验算数据见附件：挡土墙基坑支护验算书）。 1、施工放样 （1）首先根据挡土墙底面尺寸及埋置深度、地址水文条件、机具布置等确定基坑开挖的尺寸。
边坡在线监测方案 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
边坡在线健康监测解决方案监测背景： 长期以来，我国路基边坡的安全监测技术一直是公路修筑中的一个薄弱环节，进由于缺乏对安全监测技术的系统研究，没有成熟的经验供设计部门应用，因此只能用低等级公路的防护技术或借鉴其他部门的经验来实施局部防护，缺乏综合考虑，造成了巨大的经济损失和不良的社会影响，有的甚至中断交通。国家及地方对边坡的健康监测做了具体的规范，如《露天煤矿边坡管理暂行规定》第三条第一、二款规定：边坡管理工作纳入安全监察的议事工程，并负有业务保安责任。根据年度计划与设计以及边坡稳定的决定与措施，在安全检查工作中，做出安排，进行监督检查。 系统概述： 飞尚科技作为中国结构安全监测领导者，率先将结构健康监测与物联网结构体系、云计算、局域网/通讯网等多网无缝连接等技术结合，建立一套智能边坡健康监测系统，为边坡日常养护、管理和突发事件应急处置发挥重大作用。基于云计算服务中心的监测系统可容纳上万个桥梁、隧道、边坡等结构物的监测数据，形成区域性结构健康监测平台，实现区域内的所有结构统一监控管理。 主要监测内容： （1）环境监测，主要为温湿度和雨量的监测； （2）边坡的变形观测，包括边坡关键点的沉降、不均匀沉降，土体深部变形等；（3）挡土墙受力监测，包括挡土墙的应变、挡土墙锚杆的受力等； （4）挡土墙的变形，主要为挡土墙的倾斜监测； （5）土压力和孔隙水压力监测； （6）水位监测。
监测示意图： 监测项目一览表： （施工期监测） （运营期监测） 实现功能： （1）24小时实时监测：对边坡变形受力、坡体倾斜下滑、环境等全自动化在线监测，实时掌握边坡整体施工/运行的安全状态。 （2）多重分级预警：数据异常时，系统会触发相应三级报警机制，第一时间以短信、传真、广播等形式通知用户。 （3）应急预案处理：从专家库直接提取相应处理办法，及时采取人员介入、封锁道路等办法，将安全隐患消除在萌芽状态。 （4）结构损伤机理研究：对结构损伤机理的宏观分析、结构变形及破坏趋势研究、归纳演绎。 （5）提供参考依据：监测数据的存储，为今后同类工程设计、施工提供类比依据。 （6）行业规范标准形成：制定出适合结构健康监测的安全评价标准体系，形成 行业标准规范
娄底市房地产管理局洪源经济适用房小区 南侧挡土墙监测方案 编写： 审核: 审定:： 湖南省工程勘察院 二0一五年六月
目录 1前言 (1) 1.1任务由来 (1) 1.2工程概况 (1) 1.3监测目的和任务 (1) 1.4编制依据 (2) 2场地工程地质条件 (3) 2.1地形地貌 (3) 2.2地层岩性 (3) 3监测项目及内容 (3) 3.1监测项目 (3) 3.2监测内容 (4) 4监测精度要求及方法 (4) 4.1监测精度要求 (4) 4.2监测方法及成果计算 (7) 5监测基准点和监测点的布设及保护 (8) 5.1监测基准点的布设 (8) 5.2监测点的布设 (8) 5.3基准点和监测点的保护 (9) 5.4基准点及监测点的埋设 (9) 6监测周期及频率 (10) 7监测项目报警值 (11) 8监测数据处理及信息反馈 (12) 9监测人员的配备 (13) 10监测仪器设备及检定要求 (14) 11作业安全及其他管理制度 (15) 11.1作业安全 (15) 11.2质量保证措施 (15) 11.3注意事项及应急制度 (16) 12监测预计工作量及预算费用 (16) 附图 娄底市房地产管理局洪源经济适用房小区南侧挡土墙监测点平面布置图
娄底市房地产管理局洪源经济适用房小区 南侧挡土墙监测方案 1 前言 1.1任务由来 娄底市房地产管理局洪源经济适用房小区位于长宁街以北，挡土墙位于小区南门东侧，场地整平开挖至设计地坪标高后，地形上呈台阶状，以桩板墙进行支挡。现桩板墙外侧土体因城市道路修建需要开挖土体，为了保证小区居民的生命和财产安全，娄底市房产局(以下简称业主)拟对小区内该挡土墙在外侧土体开挖施工期间和竣工后进行变形监测，我院为此制定了洪源经济适用房小区南侧挡土墙变形监测方案。 1.2 工程概况 娄底市房地产管理局洪源经济适用房小区竣工于2013年，31#楼和32#楼为桩基础。南侧挡土墙位于小区31#楼和32#楼南侧，采用双排桩进行支护，监测段桩板墙长度约145m，墙外侧土体开挖至道路设计标高后墙高7～8.8m，现桩板墙悬臂段约3.0～4.0m，支挡结构物距离31#楼和32#楼南侧外墙约7m，挡土墙的稳定影响该两栋建筑物的使用。 根据设计资料显示，桩板墙采用双排桩，纵向桩间距为 3.1～4.0m，横向桩间距为3m，桩径为1m，嵌固深度大于10m，其中硬塑粉质粘土大于8m，石灰岩不小于2m。纵向桩通过冠梁和3道腰梁连接，横向桩通过连梁连接，根据土体开挖进度，现支护桩、冠梁及一道腰梁施工完毕，外侧土体还需开挖约5m，开挖边界紧邻桩板墙。 1.3 监测目的和任务 1.3.1 监测目的 利用巡视和仪器观测等方法，对拟监测挡土墙位移、倾斜和墙顶建筑物沉降进行观测，通过对监测数据的研究和分析，预测和预报挡土墙的变
目录 1、工程概况-------------------------------------------------------------------------------------------------- 2 2、观测方法和精度 ------------------------------------------------------------------------------------- 3 3、水准点的设立 ----------------------------------------------------------------------------------------- 3 4、沉降观测点---------------------------------------------------------------------------------------------- 4 5、量测数据的分析和整理 ----------------------------------------------------------------------- 5 6、观测成果的提供 ------------------------------------------------------------------------------------ 11 7、其他要求------------------------------------------------------------------------------------------------- 11
目 录 一、工程概况 二、施工编制依据 三、施工进度计划 四、施工工艺与技术 五、安全保证措施 六、劳动力投入计划 七、附:1、施工图 2、工程技术联系单 3、危险性较大分部分项工程施工方案专家论证签到表、论 证意见以及论证专家任职资格复印件
一、工程概况 1.1、工程建设概况 1.1.1、工程名称： 1.1.2、建设单位： 1.1.3、设计单位： 1.1.4、监理单位： 426M，第一段长270米， 计选用04J008 挡土墙图
在距坡沿6.5米已经出现大裂缝。又由于时至雨季，回填部分极易塌方，对四标施工带来严重的安全隐患，因此，第一段挡土墙属于抢险工程，必须先行修建，以排除施工现场安全隐患。 1.4.2、四标段现场标高是按今后兴业路来进行设计的，现场实际高差较大，需要修建道路解决今后小区通行道路和满足现场施工通道而建。两段挡土墙位置见（附图1）、边坡上部及下部的现场情况详见剖面（附图2） 附图1
2、危险源概况及防治措施 2.1、危险源概况 挡土墙工程属于高边坡开挖，存在的危险源有：①修建挡土墙位置，因原设计该段为回填区，回填了大量土石方，形成自然边坡，现因下雨沉降后，已经出现大裂缝，又由于时至雨季，回填部分极易塌方；挡土墙中AB段、BC段、DE段、EF段、FG段是回填区，②第一段挡土墙AB段有机场高压线通过，③架手架失稳，④土石方爆破等。给施工中造成了一定的难度，为了保证施工的进度、质量、安全,需要采取相应措施。 2.2、防治措施 2.2.2、第一段挡土墙AB段有机场高压线通过，距开挖挡土墙基槽只有5.47M，长度有37.53M的危险区，原先该段基槽岩石采用爆破，考虑到高压线与爆破点的距离近，会带来安全隐患，所以采用①挖掘机冷开、②白天作业、③现场设置安全警戒线、
贵州省德江县东升建材城挡土墙专项施工方案 编制人： 审核人： 批准人： 广西建工集团施工总承包有限公司 贵州省德江县东升建材城工程项目部 二零一四年十月
目录 一、工程概况 (1) 二、适用范围 (1) 三、挡土墙施工顺序 (1) 四、施工便道及沙、石、水泥等原材料堆场选址 (1) 五、编制依据 (1) 六、施工准备 (1) 1、人员准备 (1) 2、材料准备 (2) 3、技术准备 (2) 4、机具准备 (3) 七、挡土墙主要施工方法 (4) 1、施工工艺流程 (4) 2、主要施工方法 (4) 3、养护 (7) 八、安全施工保证措施 (8) 九、质量施工保证措施 (8) 十、文明施工保证措施 (8) 十一、附表一：危害辨识表及控制措施 (8)
一、工程概况 该分部工程为贵州省德江县东升建材城工程挡土墙，位于贵州省铜仁地区德江县青龙镇玉水路，为满足东升建材城商品房的地下室基础施工而修建，分别为东北方向挡土墙和东南方向，东北方向挡土墙长约100米，东南方向长约80米。该区域地质较好，土层厚度不大，下伏基岩分布稳定，岩层层序正常，基岩的承载力为2200kpa。挡土墙最高2米，最低1.6米具（具体高度按施工现场实际高度为准）。根据所属水工建筑物的总体布置、功能、特点、运用要求确定，采用重力式挡土墙结构类型，力争做到紧凑合理、协调美观。 二、适用范围 适用于贵州省德江县东升建材城工程挡土墙。 三、挡土墙施工顺序 根据本工程现场布局特点，两个方向挡土墙同时进行轮流分段施工，每20米为一段，先东北方向挡土墙，后东南方向。 四、施工便道及沙、石、水泥等原材料堆场选址 1、施工便道采用现有的周边市政道路，但注意对道路的维护。 2、沙、石材料堆场选址采取就近原则，随着左右挡土墙的施工进度，砂、石材料堆场逐渐向前推移，水泥原材堆场选址较高的、透水性较强的地方进行堆放并覆盖，并且地面必须采取放置方木、木板等防潮、防湿措施。 五、编制依据 1、《设计图纸》； 2、《挡土墙施工技术规范》； 3、挡土墙施工相关规范——《建筑工程施工质量验收统一标准》 GB20300-2001； 4、《砖石工程施工及验收规范》GBJ203-83； 5、《04J008挡土墙图集》； 6、《水泥砂浆施工工艺标准》； 7、施工技术要求说明书。 六、施工准备 1、人员准备
挡土墙施工方案报审表 工程名称：都匀经济开发区清水江景区旅游基础设施建设项目（核心启动区）编号：
都匀经济开发区清水江景区旅游基础设施建设项目 （核心启动区）
挡土墙施工方案 中国核工业第二二建设有限公司（牵头） 和贵州中核水利水电建设有限责任公司 2017年6月 都匀经济开发区清水江景区旅游基础设施建设项目（核心启动区）挡土墙施工方案
编制单位: 中国核工业第二二建设有限公司（牵头）和贵州中核水利水电建设有限责任公司 编制人员:殷登海唐建伟钟正飞张荣黄鸣杰审核（项目技术负责人）: 审批（项目经理）: 日期: 年月日
一、工程概况 1、工程简介 本工程为都匀经济开发区清水江景区旅游基础设施建设项目，园区设有重力式浆砌石挡土墙，尤其是跌水湿地区挡土墙工程量较大。由于本工程为湿地公园景区项目，挡土墙兼有挡土及营造景观双重功能。 2、设计概况 本工程为重力式挡土墙，挡土墙材料一部分为混凝土挡土墙，该部分挡土墙主要分布在中心湖至景观木栈道之间；另一部分为砌（卵）石挡土墙，该部分挡土墙主要分布在景观木栈道至跌水区接清水江段及其他区域，挡土墙墙高2~8米，超过8米的需设计另出方案。混凝土挡土墙为C20素混凝土挡土墙，外露面采用30厚自然面锈石板碎拼贴面；砌（卵）石挡土墙为M7.5浆砌石挡墙。因景观效果需要，部分区域砌（卵）石挡墙采用浆不露头的方式砌筑，即外露面100mm采用垒砌。所有挡土墙地基持力层为原状老土，地基承载力不小于180kPa，基础埋置深度不宜小于800mm。挡土墙每间隔10～20m应设置一道变形缝(或伸缩缝)，墙高突变处和与其他建(构)筑物连接处应设沉降缝。泄水孔孔径100mm左右，间距2～3m，按梅花形布置。泄水孔向外坡度为5%，最低一排泄水孔应高出地面不小于200mm，每个泄水孔后设置500*500*300反滤层碎石，泄水孔应保持直通无阻。墙背填料根据附近土源，当选用粘性土作填料时，宜掺入适量的沙砾或碎石；不得选用膨胀土，淤泥质土、耕植土作填料。 二、施工准备 1、技术准备
5.1 建筑物沉降观测 5.1.1 建筑物沉降观测应测定建筑物地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。 5.1.2 沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。点位宜选设在下列位置： １建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。 ２高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。 ３建筑物裂缝和沉降缝两侧、基础埋深相差悬殊外、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。 ４宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重隔墙中部设墙点，在室地面中心及四周设地面点。 ５邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。 ６框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。 ７片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。 ８重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。 ９电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。 5.1.3 沉降观测的标志，可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志（用于宾馆等高级建筑物）等型式。各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。标志的埋设位置应避开如雨水管、窗台线、暖气片、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。隐蔽式沉降观测点标志的型式，可按本规程附录C次表C.0.1条规定执行。 5.1.4 沉降观测点的施测精度，应按本规程第3.2.2条的有关规定确定。未包括在水准线路上的观测点，应以所选定的测站高差中误差作为精度要求施测。 5.1.5 沉降观测的周期和观测时间，可按下列要求并结合具体情况确定。 １建筑物施工阶段的观测，应随施工进度及时进行。一般建筑，可在基础完工后或地下室砌完后开始观测，大型、高层建筑，可在基础垫层或基础底部完成后开始观测。观测
挡土墙施工方案设计方案 部门： xxx 时间： xxx 制作人：xxx 整理范文，仅供参考，可下载自行修改
K74+060～K74+160 左侧路肩挡土墙施工设计 一、工程简况： K74+060～K74+160左侧防护采用路肩挡土墙防护，挡土墙墙高9M 至16M不等，墙身厚1.35M至2.9M不等；挡土墙墙高小于14M采用7.5#浆砌片石共计3096.42m3，挡土墙墙高大于14M采用15#片石砼共计594.54 m3；b5E2RGbCAP 挡土墙每隔10M～15M设一道2cm宽沉降伸缩缝，挡土墙的基础底面应埋置在地面线以下不小于50cm，若受水流冲刷应埋在冲刷线以下，地基应力浆砌片石挡土墙为250 Kpa、片石砼挡土墙为500Kpa。p1EanqFDPw 二、施工机械及人员安排： 1、施工机械设备见进场设备报验单 2、人员安排 三、施工计划安排： 根据现场情况安排一支施工队伍进行施工，具体施工计划安排见下表
四、主要施工方案： 1、对材料的要求 1.1石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。片石中部厚度不应小于200mm；石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。DXDiTa9E3d 1.2砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。 1.3石砌体可采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa。RTCrpUDGiT 1.4石砌体所用砂浆为7.5#水泥砂浆，其品种与强度等级应符合设计要求。 2、施工准备 2.1审核图纸，计算放样资料； 2.2制作坡度架，准备施工机械设备； 2.3现场施工放样，测放控制桩，护桩。 3、片石砌体施工 3.1片石基础施工
1工程概况 1.1工程简介 北京市五环路1#A合同段共设置挡土墙14条，其中装配式挡土墙13条，包括1条边坡墙和12条路肩墙，长837.26m；现浇墙1条，长16m。 1.2工程特点 此分项工程工期较紧，需进行统筹安排，合理计划。 1.3工期 此分项工程计划于2002年3月1日开工，5月20日完工。 1.4工程质量：按《公路工程质量检验评定标准》（JTJ071-98）进行检验和评定。 1.4.1各工序质量达到“合格”条件。 1.4.2全部量测检验项目合格率的平均值达到90%以上。 2施工组织机构 为了确保此分项工程能按计划按质量完成，我们成立了以技术负责人、施工负责人为首的，包括施工、技术、质控、测量、计量、统计、机械、材料各部门人员组成的施工组织机构，各部门人员要协调一致，保证此分项工程顺利实施。具体情况见人员配备情况一览表及施工组织机构框图。
组织机构框图 3施工部署 基槽用挖掘机进行开槽，开槽土方在沟槽附近现场暂存。现浇挡土墙基础所用砼全部为商品砼。钢筋砼挡墙板都为外购预制挡墙板。4施工准备 4.1场地平整：用T140推土机对挡土墙中线左右10m范围内的场地进行平整，并清除杂物。 4.2材料：各种材料已经监理审批。 4.3机械：各种施工机械到场，并且机械性能良好。
4.4测量：恢复路中线,按照设计给出的块数定出基础分界线,然后将中线向两侧引出,定位在墙面板外沿处,沿纵向定出直线,然后根据基础分段线以及图纸定出基础宽度,根据基础顶面高构成等数值确定出开挖的平面位置及深度、宽度。 4.5物探：对开槽线以内地方已经进行了物探，并且对地下物进行明显的标示。5开槽 此分项工程采用挖掘机进行开槽，要严格按照灰线进行开挖，边坡坡度为1：0.5。测量人员要随时检测槽底高程，开挖至槽底高程20cm左右时，由人工开挖，严禁超挖。 如若超挖，干槽超挖15cm以内，可用原土回填夯实，密实度不低于原地基天然土。干槽超挖15cm以上，用石灰土处理，并用木夯进行夯实，密实度不得低于95%。槽底若有地下水，采用天然砂砾回填并夯实。 6装配式挡土墙施工 6.1地基处理层 开槽经监理验收合格后，做石灰粉煤灰稳定砂砾垫层，垫层要分层铺筑，每层厚度不超过20cm，并用碾子碾压至其密实度大于95%，垫层完工经监理验收后方可进行挡墙基础的施工。 6.2现浇砼挡墙基础 按图纸进行基础配筋并进行现场绑扎，钢筋表面要清洁，不得有锈皮、油滓等污垢。钢筋必须调直，调直后的钢筋表面不得有使钢筋截面积减小的伤痕。钢筋弯曲成型后，表面不得有裂纹、鳞落或断裂等现象，绑扎成型时，绑丝必须扎紧，不得有松动、折断、位移等情况，绑丝头必须弯曲背向模板。钢板与钢筋焊接，长度及焊缝质量必须符合规范要求，钢板位置必须准确。
目录 1、工程概况 ------------------------------------------------------------------------------------------------ 2 2、观测方法和精度 -------------------------------------------------------------------------------------------- 3 3、水准点的设立 ----------------------------------------------------------------------------------------------- 4 4、沉降观测点 -------------------------------------------------------------------------------------------------- 4 7、其他要求---------------------------------------------------------------------------------------------------- 11 远洋挡土墙沉降观测方案
1、工程概况 工程名称：远洋·原香项目环境边坡治理工程 工程地点：重庆市巴南区大山村轻轨站旁边 建设单位：重庆远腾房地产开发有限公司 监理单位：重庆康盛建设监理咨询有限公司 施工单位：重庆巴洲建设（集团）有限公司远洋项目部 该工程于2014年12月开工，根据所在区域不同分为四标段和五标段两部分。场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理。2016年6月我单位中标为四标段，第四标段已建有T17-T18-T19-T20段、T1-T2段、T3-T4段、T5-T10段、T11-T12段、D19-D21段、D22-D24段重力式挡墙及新建的毛石混凝土挡墙，排洪沟，小区道路等。重力式挡墙形式主要有俯斜式挡墙及衡重式挡墙两种。已建挡墙分段、鉴定报告的主要结论及已建挡墙处理的设计范围详表。

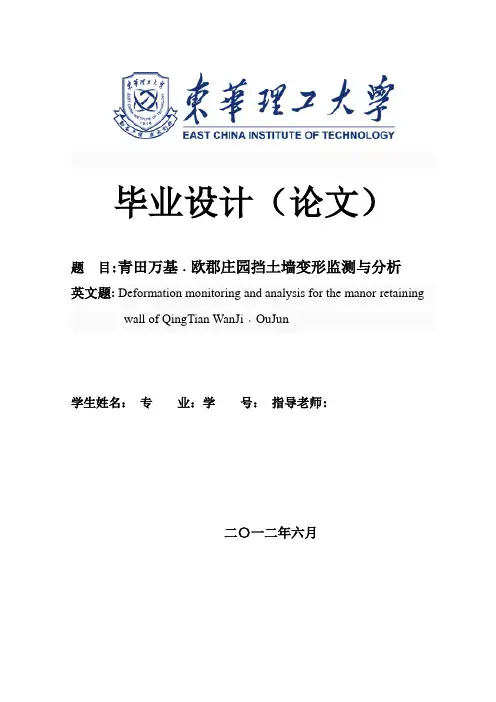

毕业设计（论文） 题目:青田万基﹒欧郡庄园挡土墙变形监测与分析 英文题: Deformation monitoring and analysis for the manor retaining wall of QingTian WanJi﹒OuJun 学生姓名：专业：学号：指导老师: 二〇一二年六月
