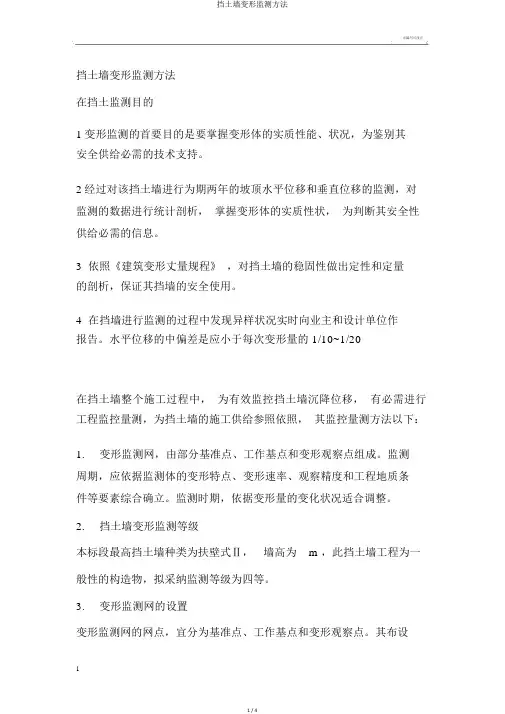

挡土墙变形监测方法
在挡土监测目的
1变形监测的首要目的是要掌握变形体的实际性能、状况，为判别其安全提供必要的技术支持。
2通过对该挡土墙进行为期两年的坡顶水平位移和垂直位移的监测，对监测的数据进行统计分析，掌握变形体的实际性状，为判断其安全性提供必要的信息。
3 按照《建筑变形测量规程》，对挡土墙的稳定性做出定性和定量的分析，确保其挡墙的安全使用。
4 在挡墙进行监测的过程中发现异常情况及时向业主和设计单位作报告。水平位移的中误差是应小于每次变形量的1/10~1/20
在挡土墙整个施工过程中，为有效监控挡土墙沉降位移，有必要进行工程监控量测，为挡土墙的施工提供参考依据，其监控量测方法如下：1. 变形监测网，由部分基准点、工作基点和变形观测点构成。监测周期，应根据监测体的变形特征、变形速率、观测精度和工程地质条件等因素综合确定。监测期间，根据变形量的变化情况适当调整。
2. 挡土墙变形监测等级
2.1本标段最高挡土墙类型为扶壁式Ⅱ，墙高为m，此挡土墙工程为一般性的结构物，拟采用监测等级为四等。
3. 变形监测网的设置
变形监测网的网点，宜分为基准点、工作基点和变形观测点。其布设应符合下列要求：
3.1 基准点，应选在变形影响区域外稳固可靠地位置不少3个基准点，选用挡土墙附近一级控制点作为基准点。监测控制点埋设，一般地方埋设青石浇灌混凝土或现场挖坑放入不锈钢测量标志浇灌混凝土，水泥路面凿洞放入不锈钢测量标志，点位必须做到坚固、稳定、通视情况良好、宜于长期保存、便于对监测点的观测。
3.2 工作基点，点位选在比较稳定且方便使用的位置，基准点埋石制作，水平位移基准点采用φ12钢筋，在钢筋顶用钢锯锯出十字线，垂直位移基准点采用φ12钢筋，并将钢筋头打磨成圆弧形，造好标石到现场选点埋设
3.3 变形观测点，设置在每段挡土墙地面以上0.5m处，每段挡土墙设置一个观测点，观测点采用φ12钢筋，并将钢筋头打磨成圆弧形，在圆弧位置上锯十字线，此观测点作为水平位移观测点和垂直位移观测点。在第一段挡土墙浇注拆模后，用电锤在挡墙外侧钻孔10cm深，将制作好的观测点插入钻孔内，并将其固定。顶部监测点埋设在距离挡土墙顶部0.2米左右处，底部监测点埋设在距离挡土墙根部2米左右处，新增监测点采用强力胶贴薄片固定在墙上。监测点用不锈钢测量标志埋设在竣工后的挡土墙上，埋设时要用钢筋插入挡土墙里，浇
灌混凝土与挡土墙坚固连接，使监测点能真实反映挡土墙变形情况。在监测区附近埋设二个高程控制点，作为今后对各监测控制点高程测量的起算数据。埋设要求在基岩或靠山边地基坚实的地方，要确保点位无沉降并能长期保存，埋设可采用现场挖坑放入不锈钢测量标志浇灌混凝土。
4.每期观测前，对所使用的仪器和设备进行检查、校正，并做好记录。
5.各期的变形监测，应满足下列要求：
1在较短的时间内完成。
2采用相同的观测路线和观测方法。
3使用同一台仪器设备。
4使用同一把观测尺
5观测人员相对固定。
6采用统一基准处理数据
6.为满足监控量测需要，确保监控量测的质量，我部配备测量仪器和设备如下：
3 主要监控内容
根据相关规范及委托方要求，本基坑工程在施工期间需监控的项目及其相应的监控方法如下表：
7.每期观测结束后，应及时处理观测数据。当数据处理结果出现下列情况之一时，必须即可通知项目部技术负责人以及相关人员采取相应措施：
1 变形量达到预警值或接近允许值。
2 变形量出现异常变化。
8.基本监测方法
根据本挡土墙工程规模，类型以及安全性等指标，选择相应的方法进行监测：
8.1 水平位移监测采用极坐标法
8.2垂直位移监测采用水准测量方法
