1 引言
Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，可以设计32个信号层，16个电源--地层和16个机加工层[1]。通信电子电路是通信工程的专业课程。在无线电广播和通信的发射机中，为了获得大功率的高频信号，必须采用高频功率放大器。高频功率放大器按工作频带的宽窄，可分为窄带高频功率放大器和宽带高频功率放大器。窄带高频功率放大器以LC并联谐振回路作负载，因此又把它称为谐振功率放大器。宽带高频功率放大器以传输线变压器为负载，因此又把它称为非谐振功率放大器[2]。实习的目的是掌握通信电子电路的实际开发所需的技术，培养动手能力，观察能力，分析和解决实际问题的能力，巩固、加深理论课知识，增加感性认识，进一步加深对通信电子电路应用的理解，提高对电路制造调试能力和系统设计能力。提高对常见电路故障的分析和判断能；培养学生严肃认真、实事求是的科学态度，理论联系实际的工作作风和辩证思维能力。
1.1 实习目的和要求
（1）掌握高频功率放大器的发射系统电路和接收系统电路的基本组成，理解各个单元模块的工作原理，和调试方法。
（2）学习PROTEL软件的使用方法，掌握电路印刷板的设计与开发方法。用Protel99SE 绘制高频功率放大器的电路原理图，印刷电路板PCB。
（3）掌握实际电路的制作技术与焊接工艺。学习电子焊接的基本工艺、操作和元件的基本识别方法。
（4）实践操作，制作电路模块，将电路原理图转换为现实中的电路板并焊接定性。并调试电路板，查找排线路故障。
（5）通过实习掌握通信电子电路的实际开发，并培养自己的动手能力，观察能力，分析和解决实际问题的能力，巩固、加深理论课知识，增加感性认识，进一步加深对通信电子电路应用的理解，提高对电路制造调试能力和系统设计能力。提高对常见电路故障的分析和判断能；培养学生严肃认真、实事求是的科学态度，理论联系实际的工作作
风和辩证思维能力。
1.2 实习地点
长沙理工大学云塘校区：综合实验楼4-1，4-2，理科楼B-310
1.3 实习单位和部门
长沙理工大学计通学院
1.4 实习内容
高频功率放大器的制作与调试
2 基本原理
高频功率放大器研究的主要问题是如何获得高效率，大功率输出。在低频功率放大器中，为提高效率，往往采用乙类（或甲乙类）推挽放大器；而在高频功率放大器中，则常工作在丙类，以求得到比乙类更高的效率。高频功率放大器常用的有源器件有晶体管与真空管。输出功率在千瓦以下的功率管常采用晶体管或VMOS场效应管，而对于千瓦以上的功率管主要采用真空管。高频谐振功率放大器的主要特性是工作于大信号的非线性状态。数学描述是非线性微分方程。二阶以上非线性微分方程的求解目前还很困难，因此工程上还普遍采用古典的近似分析方法[2]。
本设计是一款AB类功高频率放大器，作为参考电路是具有一定代表性电路。可以设计不同的电路来完成实习制作。本电路特点，工作带宽1~50MHz，12V低电压供电。L1在FT37-43磁环上，用ф0.3双线绕5圈而成，绕制方法是先把双线拧在一起，然后在磁环上均匀绕5圈而成，取同相点和另一绕组的异相点接在一起做中间点。L2在FT50-61的磁环上用ф0.6线绕15圈制成。无极性电容一律采用陶瓷电容，电解电容一律采用旦质电容。1S1588用来做温度补偿，在制作时一定要把二极管紧贴在三极管散热翼上[3]。
3 设计流程
3.1 原理图设计
课程设计 课程名称模拟电子技术 题目名称功率放大器 专业班级12网络工程本2 学生姓名郭能 学号51202032019 指导教师孙艳孙长伟 二○一三年十二月二十三日 目录 引言 (2)
一、设计任务与要求 (2) 1.1 设计任务 (2) 1.2 设计要求 (2) 二、方案设计 (3) 三、总原理图及元器件清单 (4) 四、电路仿真与调试 (6) 五、性能测试与分析 (7) 六、总结 (8) 七、参考文献 (8)
OTL功率放大器 引言：OTL(Output transformerless )电路是一种没有输出变压器的功率放大电路。过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。但是，这种电路有体积大、笨重、频率特性不好等缺点，目前已较少使用。OTL电路不再用输出变压器，而采用输出电容与负载连接的互补对称功率放大电路，使电路轻便、适于电路的集成化，只要输出电容的容量足够大，电路的频率特性也能保证，是目前常见的一种功率放大电路。它的特点是：采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)，有输出电容，单电源供电，电路轻便可靠。两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)。 1：设计任务与要求 1.1设计任务： 1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。 2．培养实践技能，提高分析和解决实际问题的能力。 3．掌握OTL音频功率放大器的设计方法，基本工作原理和性能指标测试方法。 4. 通过一个OTL功率放大器的设计、安装和调试，进一步加深对互补对称功率放大电路的理解，增强实际动手能力。 1.2 设计要求： 1.设计时要综合考虑实用，经济并满足性能指标的要求，合理选用元器件。 2.广泛查阅相关的资料，不懂的地方积极向老师同学请教，讨论。认真独立的完成课题的设计。 3.按时完成课程设计并提交设计报告。 2：方案设计 要求设计一个由二极管，三极管，电容，电阻等元件组合而成的OTL音频功
东北大学秦皇岛分校电子信息系 综合课程设计 高频功率放大器的设计及仿真 专业名称电子信息工程 班级学号5081112 学生姓名姜昊昃 指导教师邱新芸 设计时间2011.06.20~2011.07.01
课程设计任务书 专业：电子信息工程学号：5081112学生姓名（签名）： 设计题目：高频功率放大器的设计及仿真 一、设计实验条件 Multisim软件 二、设计任务及要求 1.设计一高频功率放大器，要求的技术指标为：输出功率Po≥125mW，工作 中心频率fo=6MHz，η>65%； 2.已知：电源供电为12V，负载电阻,RL=51Ω，晶体管用2N2219，其主要参 数：Pcm=1W,Icm=750mA,V CES=1.5V, f T=70MHz,hfe≥10，功率增益Ap≥13dB（20倍）。 三、设计报告的内容 1.设计题目与设计任务（设计任务书） 2.前言（绪论）(设计的目的、意义等) 3.设计主体（各部分设计内容、分析、结论等） 4.结束语（设计的收获、体会等） 5.参考资料 四、设计时间与安排 1、设计时间：2周 2、设计时间安排： 熟悉实验设备、收集资料：2 天 设计图纸、实验、计算、程序编写调试：4 天 编写课程设计报告：3 天 答辩：1 天
1.设计题目与设计任务（设计任务书） 1.1 设计题目 高频功率放大器的设计及仿真 1.2 设计任务 要求设计一个技术指标为输出功率Po≥125mW，工作中心频率fo=6MHz η>65%的高频功率放大器。 2. 前言（绪论） 我们通过“模电”课程知道，当输入信号为正弦波时放大器可以按照电流的导通角的不同，将其分为甲类、乙类、甲乙、丙类等工作状态。甲类放大器电流的导通角为360度，适用于小信号低功率放大；乙类放大器电流的导通角约等于180度；甲乙类放大器电流的导通角介于180度与360度之间；丙类放大器电流的导通角则小于180度。乙类和丙类都适用于大功率工作。 丙类工作状态的输出功率和效率是上述几种工作状态中最高的。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。 可是若仅仅是用一个功率放大器，不管是甲类或者丙类，都无法做到如此大的功率放大。 综上，确定此高频电路由两个模块组成：第一模块是两级甲类放大器；第二模块是一工作在丙类状态的谐振放大器，它作为功放输出级，最好能工作在临界状态。此时，输出交流功率达到最大，效率也较高，一般认为此工作状态为最佳工作状态。 3. 系统原理 3.1 高频功率放大器知识简介 在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。为了获得足够大的高频输出功率，必须采用高频功率放大器。高频功率放大器是无线电发射设备的重要组成部分。在无线电信号发射过程中，发射机的振荡器产生的高频振荡信号功率很小，
高频电子电路第一章 (一)填空题 1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。 （答案：300~3400Hz；0~6MHz；20Hz~20kHz） 2、无线电发送设备中常用的高频电路有、、 、。 （答案：振荡器、调制电路、高频放大器、高频功率放大器） 3、无线电接收设备中常用的高频电路有、、 、。 （答案：高频放大器、解调器、混频器；振荡器） 4、通信系统的组成：、、、、。 （答案：信号源、发送设备、传输信道、接收设备、终端） 5、在接收设备中，检波器的作用是。 （答案：还原调制信号） 6、有线通信的传输信道是，无线通信的传输信道是。 （答案：电缆；自由空间） 7、调制是用音频信号控制载波的、、。 （答案：振幅；频率；相位） 8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。（答案：越短；越低） （二）选择题 1、下列表达式正确的是。 A）低频信号可直接从天线有效地辐射。 B）低频信号必须转载到高频信号上才能从天线有效地辐射。 C）高频信号及低频信号都不能从天线上有效地辐射。 D）高频信号及低频信号都能从天线上有效地辐射。 （答案：B） 2、为了有效地发射电磁波，天线尺寸必须与相比拟。 A）辐射信号的波长。B）辐射信号的频率。 C）辐射信号的振幅。D）辐射信号的相位。 （答案：A） 3、电视、调频广播和移动通信均属通信。 A）超短波B）短波C）中波D）微波 （答案：A） （三）问答题 1、画出通信系统的一般模型框图。 2、画出用正弦波进行调幅时已调波的波形。 3、画出用方波进行调幅时已调波的波形。
第二章《高频小信号放大器》 （一）填空题 1、LC选频网络的作用是。 （答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号） 2、LC选频网络的电路形式是。 （答案：串联回路和并联回路） 3、在接收机的输入回路中，靠改变进行选台。 （答案：可变电容器电容量） 4、单位谐振曲线指。 （答案：任意频率下的回路电流I与谐振时回路电流I0之比） 5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。 （答案：平坦；差） 6、通频带BW0.7是指。 （答案：单位谐振曲线≥所对应的频率范围） 7、LC串联谐振回路Q值下降，频带，选择性。 （答案：增宽；变差） 8、距形系数K r 0.1定义为单位谐振曲线f值下降到时的频带范围与通频带之比。 （答案：0.1） 9、理想谐振回路K r 0.1，实际回路中K r 0.1，其值越越好。 （答案：等于1；大于1；小） 10、LC并联谐振回路谐振时，阻抗为。 （答案：最大且为纯电阻） 11、LC并联谐振回路，当f=f0即谐振时回路阻抗最且为，失谐时阻抗变，当f
一、实验目的 1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能； 2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法； 3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。 4）培养设计开发过程中分析处理问题的能力、团队合作的能力。 二、实验要求 1）设计要求 设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标： （1）频带宽度50Hz～20kHz，输出波形基本不失真； （2）电路输出功率大于8W； （3）输入阻抗：≥10kΩ； （4）放大倍数：≥40dB； （5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围； （6）所设计的电路具有一定的抗干扰能力； （7）具有合适频响宽度、保真度要好、动态特性好。 发挥部分： （1）增加电路输出短路保护功能； （2）尽量提高放大器效率； （3）尽量降低放大器电源电压； （4）采用交流220V，50Hz电源供电。 2）实物要求 正确理解有关要求，完成系统设计，具体要求如下： （1）画出电路原理图； （2）确定元器件及元件参数； （3）进行电路模拟仿真； （4）SCH文件生成与打印输出；
（5）PCB文件生成与打印输出； （6）PCB版图制作与焊接； （7）电路调试及参数测量。 三、实验内容与原理 音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。 v 图1 音频功率放大器的组成框图 1）前置放大级 音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低噪声的晶体管，另外还要设置合适的静态工作点。由于场效应管的噪声系数一般比晶体管小，而且它几乎与静态工作点无关，在要求高输入阻抗的前置放大器的情况下，
高频电子线路课程设计报告 题目：丙类功率放大器 院系： 专业：电子信息科学与技术 班级： 姓名： 学号： 指导教师： 报告成绩： 2013年12月20日
目录 一、设计目的 (1) 二、设计思路 (1) 三、设计过程 (2) 3.1、系统方案论证 3.1.1 丙类谐振功率放大器电路 3.2、模块电路设计 3.2.1丙类谐振功率放大器输入端采用自给偏置电路 3.2.2丙类谐振功率放大器输出端采用直流馈电电路 3.2.3匹配网络 3.2.4 VBB 、Vcm、Vbm、VCC对丙类谐振功率放大器性能影响分析 四、整体电路与系统调试及仿真结果 (11) 4.1 电路设计与分析 4.2.仿真与模拟 4.2.1 Multisim 简介 4.2.2 基于Multisim电路仿真用例 五、主要元器件与设备 (14) 5.1 晶体管的选择 5.1.2 判别三极管类型和三个电极的方法 5.2电容的选择 六、课程设计体会与建议 (17) 6.1、设计体会 6.2、设计建议 七、结论 (18) 八、参考文献 (19)

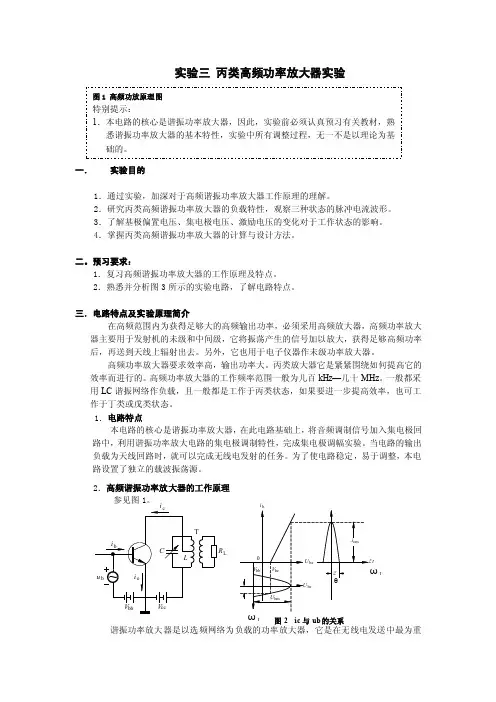

一、设计目的 电子技术迅猛发展。由分立元件发展到集成电路，中小规模集成电路，大规模集成电路和超大规模集成电路。基本放大器是组成各种复杂放大电路的基本单元。弱电控制强电在许多电子设备中需要用到。放大器在当今和未来社会中的作用日益增加。 高频功率放大器是发送设备的重要组成部分之一，通信电路中，为了弥补信号在无线传输过程中的衰耗，要求发射机具有较大的输出功率，而且，通信距离越远，要求输出功率越大。所以，为了获得足够大的高频输出功率，必须采用高频功率放大器。高频功率放大器是无线电发射设备的重要组成部分。丙类谐振功率放大器在人类生活中得到了广泛的应用，而且能高效率的将电源供给的直流能量转换为高频交流输出，研究它具有很高的社会价值。 设计简单丙类谐振功率放大器电路并进行仿真，以及对丙类谐振功率放大器发展的展望。 二、设计思路 丙类谐振功率放大器工作原理 图2-2-1为丙类谐振功率放大器原理图,为实现丙类工作,基极偏置电压V BB 应设置在功率的截止区。 输入回路 由于功率管处于截止状态，基极偏置电压V BB 作为结外电场，无法克服结内电场，没有达到晶体管门坎电压，从而，导致输入电流脉冲严重失真，脉冲宽度小于90o。 由i C ≈βi B 知，i C 也严重失真，且脉宽小于90o。 输出回路 若忽略晶体管的基区宽度调制效应以及结电容影响,在静态转移特性曲线 (i C ～V BE )上画出的集电极电流波形是一串周期重复的脉冲序列,脉冲宽度小于半 个周期。
1 引言 Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，可以设计32个信号层，16个电源--地层和16个机加工层[1]。通信电子电路是通信工程的专业课程。在无线电广播和通信的发射机中，为了获得大功率的高频信号，必须采用高频功率放大器。高频功率放大器按工作频带的宽窄，可分为窄带高频功率放大器和宽带高频功率放大器。窄带高频功率放大器以LC并联谐振回路作负载，因此又把它称为谐振功率放大器。宽带高频功率放大器以传输线变压器为负载，因此又把它称为非谐振功率放大器[2]。实习的目的是掌握通信电子电路的实际开发所需的技术，培养动手能力，观察能力，分析和解决实际问题的能力，巩固、加深理论课知识，增加感性认识，进一步加深对通信电子电路应用的理解，提高对电路制造调试能力和系统设计能力。提高对常见电路故障的分析和判断能；培养学生严肃认真、实事求是的科学态度，理论联系实际的工作作风和辩证思维能力。 1.1 实习目的和要求 （1）掌握高频功率放大器的发射系统电路和接收系统电路的基本组成，理解各个单元模块的工作原理，和调试方法。 （2）学习PROTEL软件的使用方法，掌握电路印刷板的设计与开发方法。用Protel99SE 绘制高频功率放大器的电路原理图，印刷电路板PCB。 （3）掌握实际电路的制作技术与焊接工艺。学习电子焊接的基本工艺、操作和元件的基本识别方法。 （4）实践操作，制作电路模块，将电路原理图转换为现实中的电路板并焊接定性。并调试电路板，查找排线路故障。 （5）通过实习掌握通信电子电路的实际开发，并培养自己的动手能力，观察能力，分析和解决实际问题的能力，巩固、加深理论课知识，增加感性认识，进一步加深对通信电子电路应用的理解，提高对电路制造调试能力和系统设计能力。提高对常见电路故障的分析和判断能；培养学生严肃认真、实事求是的科学态度，理论联系实际的工作作
第五章 高频功率放大器 一、简答题 1．什么叫做高频功率放大器？它的功用是什么？应对它提出哪些主要要求？为什么高频功放一般在B 类、C 类状态下工作？为什么通常采用谐振回路作负载？ 答：高频功率放大器是一种能将直流电源的能量转换为高频信号能量的放大电路，其主要功能是放大放大高频信号功率，具有比较高的输出功率和效率。对它的基本要求是有选频作用、输出功率大、自身损耗小、效率高、所以为了提高效率，一般选择在B 或C 类下工作，但此时的集电极电流是一个余弦脉冲，因此必须用谐振电路做负载，才能得到所需频率的正弦高频信号。 2．已知高频功放工作在过压状态，现欲将它调整到临界状态，可以改变哪些外界因素来实现，变化方向如何？在此过程中集电极输出功率如何变化？ 解：可以通过采取以下措施 1）减小激励Ub ，集电极电流Ic1和电压振幅UC 基本不变，输出功率和效率基本不变。 2）增大基极的负向偏置电压，集电极电流Ic1和电压振幅UC 基本不变，输出功率和效率基本不变。 3）减小负载电阻RL ，集电极电流Ic1增大，IC0也增大，但电压振幅UC 减小不大，因此输出功率上升。 4）增大集电极电源电压，Ic1、IC0和UC 增大，输出功率也随之增大，效率基本不变。 3．丙类功率放大器为什么要用谐振回路作为负载？ 解：利用谐振回路的选频作用，可以将失真的集电极电流脉冲变换为不失真的输出余弦电压。同时，谐振回路还可以将含有电抗分量的外接负载转换为谐振电阻 P R ，而且调节A L 和A C 还能保持回路谐振时使P R 等于放大管所需要的集电极负 载值，实现阻抗匹配。因此，在谐振功率放大器中，谐振回路起到了选频和匹配的双重作用。
实验报告 课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________ 实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________ 一、实验目的和要求 1、理解音频功率放大电路的工作原理。 2、学习手工焊接和电路布局组装方法。 3、提高电子电路的综合调试能力。 4、通过myDAQ 来分析理论数据和实际数据之间的关系。 二、实验内容和原理（必填） 音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。按其构成可分为前置放大级、音调控制级和功率放大级三部分。 作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。 为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。 为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。 扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。 装 订 线
前置放大电路： 前置放大级输入阻抗较高，输出阻抗较低。前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。 由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。 理想闭环电压放大倍数为：23 1R R A vf + = 输入电阻：1R R if = 输出电阻：0of =R 功率放大级： 对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。 集成功率放大器通常有OTL 和OCL 两种电路结构形式。OTL 功放的优点是只需单电源供电，缺点是输出要通过大电容与负载耦合，因此低频响应较差；OCL 功放的优点是输出与负载可直接耦合，频响特性较好，但需要用双电源供电。（实验室提供本功能模块） 本实验电路的功率放大级由集成功率器件TDA2030A 连成OCL 电路输出形式。 TDA2030A 功率集成电路具有转换速率高，失真小，输出功率大，外围电路简单等特点，采用5脚塑料封装结构。其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端； 5脚为正电源。 功放级电路中，电容C15、C16用作电源滤波。D1和D2为防止输出端的瞬时过电压损坏芯片的保护二极管。R11、C10为输出端校正网络以补偿感性负载，其作用是把扬声器的电感性负载补偿接近纯电阻性，避免自激和过电压。 图中通过R10、R9、C9引入了深度交直流电压串联负反馈。由于接入C9，直流反馈系数F ′＝1。对于交流信号而言，
课程设计任务书 学生姓名：专业班级：通信0704 指导教师：工作单位：信息工程学院 题目: 通信电子线路综合设计 课程设计目的： ①较全面了解常用的数据分析与处理原理及方法； ②能够运用所学知识进行初步电路的设计； ③掌握基本的文献检索和文献阅读的方法； ④提高正确地撰写论文的基本能力。 课程设计内容和要求 1.高频小信号调谐放大器的电路设计 2. LC振荡器的设计； 3.高频谐振功率放大器电路设计。 初始条件： ①电路板及元件，参数； ②通信原理，高频，电路等基础知识。 时间安排： 课程设计时间为5天。 （1）方案设计，时间1天； （2）软件设计，时间2天； （3）系统调试，时间1天； （4）答辩，时间1天。 指导教师签名： 2010年月日 系主任（或责任教师）签名：年月
目录 目录 (1) 摘要 .................................................................................................................................................. I Abstract ............................................................................................................................................ II 1高频小信号调谐放大器的电路设计.. (1) 1.1 主要技术指标： (1) 1.2给定条件 (1) 1.3设计过程 (2) 1.4 单调谐高频小信号放大器电路调试 (5) 2 LC三点式反馈振荡器设计与制作 (6) 2.1电容三点式振荡器原理工作原理分析 (6) 2.2 主要设计技术性能指标 (10) 2.3 基本设计条件 (10) 2.4 电路结构 (10) 2.5 静态工作电流的确定 (10) 2.6 确定主振回路元器件 (11) 2.7 电路调试 (12) 3 高频谐振功率放大器电路设计与制作 (13) 3.1设计要求 (13) 3.2确定功放的工作状态 (13) 3.3 基极偏置电路计算 (14) 3.4计算谐振回路与耦合线圈的参数 (14) 3.5电源去耦滤波元件选择 (15) 3.6 电路调试 (15) 4 心得体会 (16) 5 参考文献 (17) 本科生课程设计成绩评定表 (18)

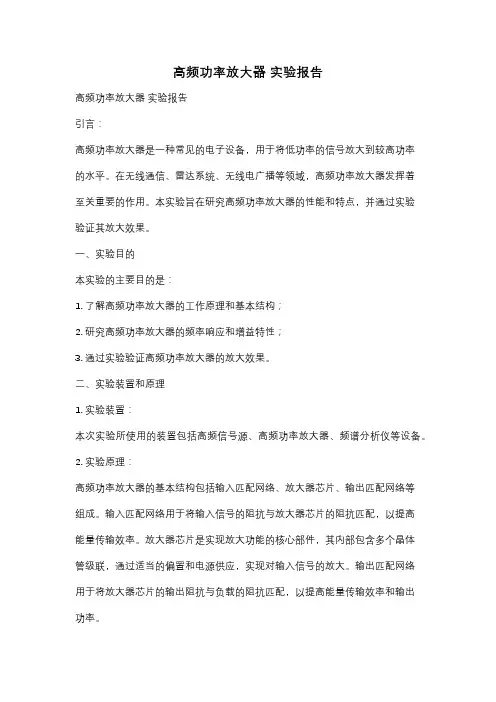

实验报告 课程名称：高频电子线路实验指导老师：韩杰、龚淑君成绩：__________________ 实验名称：高频功率放大器实验类型：验证型实验同组学生姓名：_ 一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一、实验目的 1、了解高频功率放大器的主要技术指标——输出功率、中心频率、末级集电极效率、稳定增益或输入功率、线性动态范围等基本概念，掌握实现这些指标的功率放大器基本设计方法，包括输入、输出阻抗匹配电路设计，回路及滤波器参数设计，功率管的安全保护，偏置方式及放大器防自激考虑等。 2、掌握高频功率放大器选频回路、滤波器的调谐，工作状态（通角）的调整，输入、输出阻抗匹配调整，功率、效率、增益及线性动态范围等主要技术指标的测试方法和技能。二、实验原理 高频功率放大器实验电路原理图如下图图1所示。电路中电阻、电容元件基本上都采用贴片封装形式。放大电路分为三级，均为共射工作，中心频率约为10MHz。 图1 高频功率放大器 第一极（前置级）管子T1采用9018或9013，工作于甲类，集电极回路调谐于中心频率。第二级（驱动级）管子T2采用3DG130C，其工作状态为丙类工作，通角可调。通角在45°~60°时效率最高。调整R W1时，用示波器在测试点P2可看到集电极电流脉冲波形宽度的变化，并可估测通角的大小。第二级集电极回路也调谐于中心频率。第三级（输出级）管子T3也
采用3DG130C，工作于丙类，通角调在60°~70°左右。输出端接有T形带通滤波器和π型阻抗变换器，具有较好的基波选择性、高次谐波抑制和阻抗匹配性能。改变短路器开关K1~K4可观看滤波器的失谐状态，为保证T3管子安全，调整时应适当降低电源电压或减小激励幅度。改变K5、K6可影响T3与51Ω负载的匹配状态。匹配时，51Ω负载上得到最大不失真功率为200mW左右，二次谐波抑制优于20dB，三级总增益不小于20dB，末级集电极到负载上的净效率可达30%左右，考虑滤波匹配网络的插入损耗，集电极效率可达40%以上。开关K8只有在接通后才能使功放达到预定效率，但实验时，为了使R16对末级管子T3起到限流保护作用，K8不要接通，而R16上的电压降也不必扣除，这只使功放总效率略有降低。电源开关K7用于防止稳压电源开机或关机时电压上冲导致末级功放管损坏。 三、主要仪器设备 10MHz高频功率放大器实验板、BT3C（或NW1252）扫频仪、高频信号发生器（QF1056B 或EE1461）、示波器、超高频毫伏表（DA22）、直流稳压电源（电压5~15V连续可调，电流1A）、500型万用表（或数字万用表 四、实验内容和步骤 主要测试指标：功率、效率、线性动态范围 实验准备与仪器设置 1、实验板： ●开关K7用于防止稳压电源开机或关机时电压上冲导致末级功放管损坏，所以稳压电源开 机或关机前，开关K7必须置于关闭（向下）； ●短路开关置于K1、K3、K6、K9、K10，否则滤波器失谐，影响T3与51Ω负载的匹配状 态，从而影响实验结果。 2、电源： ●为保证T3管子安全，电源电压最高不超过+15V，实验时设置为+14.5V~+15V。 实验内容与步骤 4）用信号源及示波器测功放输出功率及功率增益 （1）适当改变信号幅度（200~300mV左右），使51Ω负载上得到额定功率200mW。（2）在测试点P2观察电流脉冲，宽度应为周期的1/3左右。 （3）从输入输出信号幅度求得功放的（转换）功率增益。 （4）比较滤波器输入输出幅度，估计滤波器插入衰减。 5）用双踪示波器观察电流电压波形 （1）比较功放末级发射极电流脉冲波形和负载上基波电压波形的相位。 （2）比较功放第二级发射极电流脉冲波形与集电极电压基波波形的相位，并分别画出波形。6）高频功放效率（主要是末级）的调试与测量 （1）用示波器观看第二级发射极电阻电流脉冲宽度。 （2）用示波器在第三级功放发射极电阻上观看其电流脉冲波形。 8）功放线性观察 (1) 调幅波通过功率放大器 将中心频率为10MHz、调制度为60%的调幅信号电压加到功放输入端，适当调整输入信号幅度（200mV），使51Ω负载上输出调幅波峰值功率不超过功放额定功率200mW，用双踪
习题 高频功率放大器的主要作用是什么应对它提出哪些主要要求 答：高频功率放大器的主要作用是放大高频信号或高频已调波信号，将直流电能转换成交流输出功率。要求具有高效率和高功率输出。 为什么丙类谐振功率放大器要采用谐振回路作负载若回路失谐将产生什么结果若采用纯电阻负载又将产生什么结果 答：因为丙类谐振功率放大器的集电极电流i c为电流脉冲，负载必须具有滤波功能，否则不能获得正弦波输出。若回路失谐集电极管耗增大，功率管有损坏的危险。若采用纯电阻负载则没有连续的正弦波输出。 高频功放的欠压、临界和过压状态是如何区分的各有什么特点 答：根据集电极是否进入饱和区来区分，当集电极最大点电流在临界线右方时高频功放工作于欠压状态，在临界线上时高频功放工作临界状态，在临界线左方时高频功放工作于过压状态。 欠压状态的功率和效率都比较低，集电极耗散功率也较大，输出电压随负载阻抗变化而变化，较少使用，但基极调幅时要使用欠压状态。 临界状态输出功率大，管子损耗小，放大器的效率也较高。 过压状态下，负载阻抗变化时，输出电压比较平稳且幅值较大，在弱过压时，效率可达最高，但输出功率有所下降，发射机的中间级、集电极调幅级常采用过压状态。 分析下列各种功放的工作状态应如何选择 (1) 利用功放进行振幅调制时，当调制的音频信号加到基极或集电极时，如何选择功放的工作状态 (2) 利用功放放大振幅调制信号时，应如何选择功放的工作状态 (3) 利用功放放大等幅度信号时，应如何选择功放的工作状态 答：(1) 当调制的音频信号加到基极时，选择欠压状态；加到集电极时，选择过压状态。 (2) 放大振幅调制信号时，选择欠压状态。、 (3) 放大等幅度信号时，选择临界状态。 两个参数完全相同的谐振功放，输出功率P o分别为1W和，为了增大输出功率，将V CC提高。结果发现前者输出功率无明显加大，后者输出功率明显增大，试分析原因。若要增大前者的输出功率，应采取什么措施 答：前者工作于欠压状态，故输出功率基本不随V CC变化；而后者工作于过压状态，输出功率随V CC明显变化。在欠压状态，要增大功放的输出功率，可以适当增大负载或增大输入信号。 一谐振功放，原工作于临界状态，后来发现P o明显下降，C反而增加，但V CC、U cm和u BEmax 均未改变（改为：V CC和u BEmax均未改变，而U cm基本不变（因为即使Ucm变化很小，工作状态也可能改变，如果Ucm不变，则Uce不变，故工作状态不应改变）），问此时功放工作于什么状态导通角增大还是减小并分析性能变化的原因。 答：工作于过压状态（由于Ucm基本不变，故功率减小时，只可能负载增大，此时导通角不变）；导通角不变 某谐振功率放大器，工作频率f =520MHz，输出功率P o=60W，V CC=。(1) 当C=60%时，试计算管耗P C和平均分量 I的值；(2) 若保持P o不变，将C提高到80%，试问管耗P C减小多 c0 少 解：(1) 当C=60%时，
实验报告 姓名： 学号： 日期： 成绩 ： 课程名称 模拟电子实验 实验室名称 模电实验室 实验 名称 低频功率放大器 同组 同学 指导 老师 一、实验目的 1、进一步理解OTL 功率放大器的工作原理 2、学会OTL 电路的调试及主要性能指标的测试方法 二、实验原理 图7－1所示为OTL 低频功率放大器。其中由晶体三极管T 1组成推动级（也称前置放大级），T 2、T 3是一对参数对称的NPN 和PNP 型晶体三极管，它们组成互补推挽OTL 功放电路。由于每一个管子都接成射极输出器形式，因此具 图7－1 OTL 功率放大器实验电路 有输出电阻低，负载能力强等优点，适合于作功率输出级。T 1管工作于甲类状态，它的集电极电流I C1由电位器R W1进行调节。I C1 的一部分流经电位器R W2及二极管
D ， 给T 2、T 3提供偏压。调节R W2，可以使T 2、T 3得到合适的静态电流而工作于甲、 乙类状态，以克服交越失真。静态时要求输出端中点A 的电位CC A U 21 U =，可以 通过调节R W1来实现，又由于R W1的一端接在A 点，因此在电路中引入交、直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。 当输入正弦交流信号u i 时，经T 1放大、倒相后同时作用于T 2、T 3的基极，u i 的负半周使T 2管导通（T 3管截止），有电流通过负载R L ，同时向电容C 0充电，在u i 的正半周，T 3导通（T 2截止），则已充好电的电容器C 0起着电源的作用，通过负载R L 放电，这样在R L 上就得到完整的正弦波。 C 2和R 构成自举电路，用于提高输出电压正半周的幅度，以得到大的动态范围。 OTL 电路的主要性能指标 1、最大不失真输出功率P 0m 理想情况下，L 2CC om R U 81P =，在实验中可通过测量R L 两端的电压有效值，来 求得实际的L 2 O om R U P =。 2、 效率η 100%P P ηE om = P E —直流电源供给的平均功率 理想情况下，ηmax ＝ 78.5％ 。在实验中，可测量电源供给的平均电流I dC ， 从而求得P E ＝U CC ·I dC ，负载上的交流功率已用上述方法求出，因而也就可以计算实际效率了。 3、 频率响应 详见实验二有关部分内容 4、 输入灵敏度 输入灵敏度是指输出最大不失真功率时，输入信号U i 之值。 三、实验设备与器件 1、 ＋5V 直流电源 5、 直流电压表 2、 函数信号发生器 6、 直流毫安表
电子电路设计实践 设计题目：直流稳压电源设计 系别：电气工程学院专业：电子信息工程 班级：2011级1 班姓名：腾伟峰 学号：201151746 指导教师：张全禹 时间：2013年3月17日 绥化学院电气工程学院

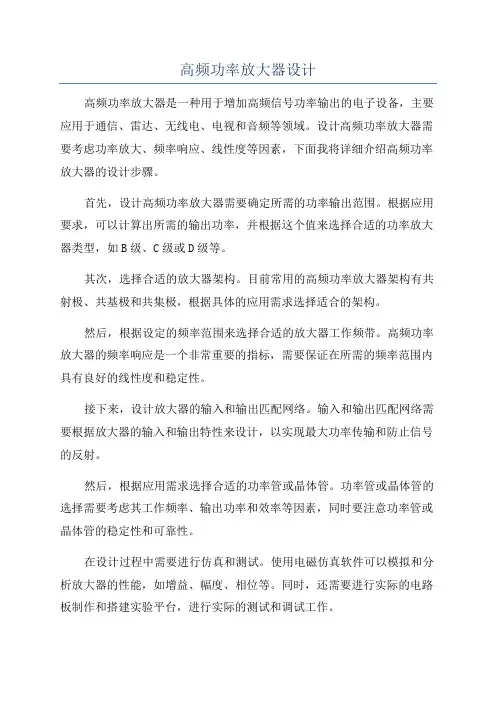

高频功率放大器 1设计要求 1.1 已知条件 +VCC=+12V,晶体管3DG130的主要参数为PCM=700mW，ICM=300mA，VCES≤0.6V，hfe≥30，fT≥150MHz，放大器功率增益AP≥6dB。晶体管3DA1的主要参数为PCM=1W，ICM=750mA，VCES≥1.5V,hfe≥10,fT=70MHz,AP≥13dB。 1.2 主要技术参数 输出功率P0≥500mW，工作中心频率f0≈5MHz，效率η＞50%，负载RL=50Ω。 1.3 具体要求 分析高频功率放大器原理，通过给定的技术指标要求确定甲类功率放大器和丙类谐振功率放大器设计的工作状态和计算出电路中各器件参数，利用电子设计工具软件multisim对电路进行仿真测试，分析电路的特性。

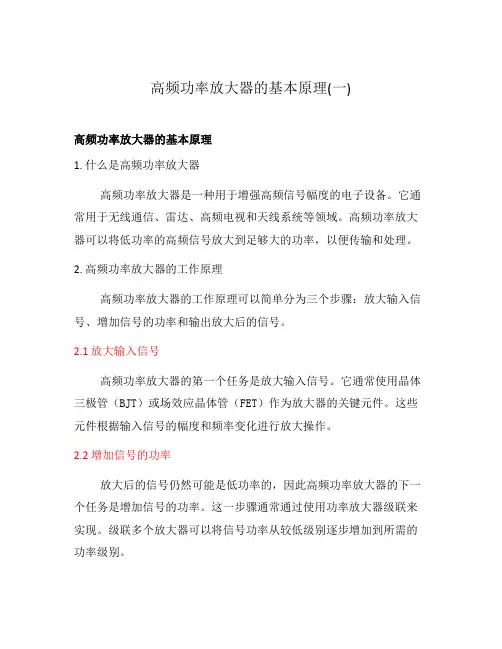

2原理分析 高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器。 利用选频网络作为负载回路的功率放大器称为谐振功率放大器，这是无线电发射机中的重要组成部分。根据放大器电流导通角θ的范围可分为甲类、乙类、丙类及丁类等不同类型的功率放大器。电流导通角θ愈小，放大器的效率η愈高。如甲类功放的θ=180，效率η最高也只能达到50%，而丙类功放的θ< 90o，效率η可达到80%，甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。图 1为丙类谐振功率放大器。 图 1 丙类谐振功率放大器

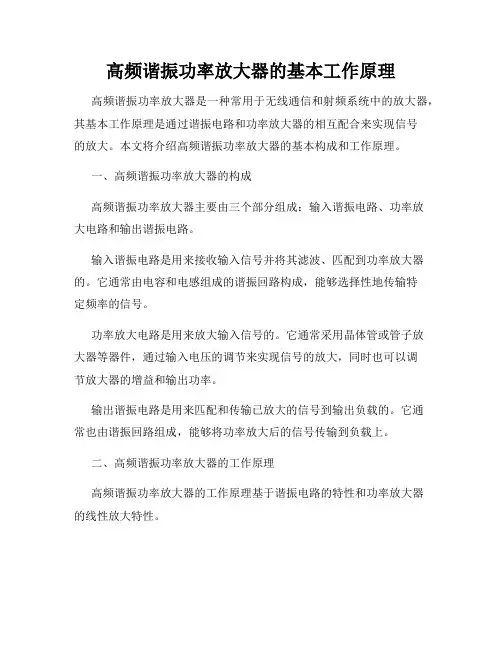

1.原理说明 利用选频网络作为负载回路的功率放大器称为谐振功率放大器。它是无线电发射机中的重要组成部件。根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。电流导通角θ愈小放大器的效率η愈高。如甲类功放的θ=180o ，效率η最高也只能达50%，而丙类功放的θ<90o ,效率η可达到80%。甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。 高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。 1.1高频功放的主要技术指标 1.1.1 功率关系： 功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率O P ，使之一部分转变为交流信号功率1P 输出去,一部分功率以热能的形式消耗在集电极上，成为集电极耗散功率C P 。 根据能量守衡定理：1o C P P P =+ 直流功率： 输出交流功率：221111 1222 c c c c L L U P U I I R R = ?== C U -----回路两端的基频电压 c1I ----- 基频电流 L R ----回路的负载阻抗。 1.1.2 放大器的集电极效率 1 101 122 c c o CC c U I P P U I ηξγ?===? 其中集电极电压利用系数：1c c L CC CC U I R U U ξ= = 0o c CC P I U =?
第2章 高频功率放大器 2.1为什么低频功率放大器不能工作于丙类，而高频功率放大器则可工作于丙类？ 答：两种放大器最根本的不同点是：低频功率放大器的工作频率低，但相对频带宽度却很宽，因而只能采用无调谐负载，工作状态只能限于甲类、甲乙类至乙类（限于推挽电路），以免信号严重失真；而高频功率放大器的工作频率高，但相对频带宽度窄，因而可以采用选频网络作为负载，可以在丙类工作状态，由选频网络滤波，避免了输出信号的失真。 2.2丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐将产生什么结果？ 答：选用调谐回路作为集电极负载的原因是为了消除输出信号的失真。只有在谐振时，调谐回路才能有效地滤除不需要的频率，只让有用信号频率输出。此时，集电极电流脉冲只在集电极瞬时电压最低区间流通，因而电流脉冲最小，平均电流co I 也最小。若回路失谐，则集电极电流脉冲移至集电极瞬时电压较高的区间流通，因而电流脉冲变大，co I 上升，同时，输出功率下降，集电极耗散功率将急剧增加，以致烧损放大管。因此，回路失谐必须绝对避免。 2.3提高高频放大器的效率与功率，应从哪几方面入手？ 答：（1）使放大器工作于丙类，并用选频网络作为负载； （2）适当选取电流导通角c θ。 2.9晶体管放大器工作于临界状态，200p R =Ω，90mA co I =，30V C E =，90c θ=?。试求o P 与η。 解：查课本后附录得：11()(90) 1.57c g g θ=?= m11()90 1.57141.3(mA)c co c I I g θ==?= ∴232111 (141.310)200 1.997(W)=2W 22 o cm p P I R -==???≈ 3 309010 2.7(W ) D C c o P E I -==??= ∴2 100%74.1%2.7 o D P P η== ?≈ 2.10已知谐振功率放大器的导通角c θ分别为180?、90?和60?时，都工作在临界状态，且三种情况下的C E 、max c I 也都相同。试计算三种情况下效率η的比值和输出功率o P 的比值。 解：（1）22221max 1max 1max 00()()22()2() cm p c c p c p o c D C co C c c C c I R I R I R P P E I E I E αθαθηαθαθ====? ∵C E 、max c I 、p R 相同，因此有 222 2 22111123000 (180)(90)(60)0.50.50.391::::::1:1.567:1.4031:1.57:1.40 (180)(90)(60)0.50.3190.218 αααηηηααα???= ==≈??? （2）22 21max 111()22 o cm p c p c P I R I R αθ== ∴222222 123111::(180):(90):(60)0.5:0.5:0.3911:1:0.61o o o P P P ααα=???=≈
