高频功率放大器仿真实训作业
班级
姓名
教师
时间
一、实验目的
1、Multisim常用菜单的使用；
2、熟悉仿真电路的绘制及各种测量仪器设备的连接方法；
3、学会利用仿真仪器测量高频功率放大器的电路参数、性能指标；
4、熟悉谐振功率放大器的三种工作状态及调整方法。
二、实验内容及步骤
1、利用Multisim软件绘制高频谐振功率放大器如附图1所示的实验电路。
附图1 高频谐振功率放大器实验电路
2、谐振功率放大器的调谐与负载特性调整
（1）调节信号发生器，使输入信号f i=465KHz 、U im=290mV，用示波器观察集电极和R1上的电压波形，调节负载回路中的可变电容C1，得到波形如下:
此时，功率放大器工作在状态。
（2）维持输入信号的频率不变，逐步减小R2，使R1上的电压波形为最大的尖顶余弦脉冲，得到波形如下:
此时，功率放大器工作在状态。
3、集电极调制特性
输入信号维持不变、V1、R2均维持不变，将VCC由小变大：
（1）将VCC设置为9V，按下仿真电源开关，双击示波器，即可得到波形如下: （2）将VCC设置为12V，按下仿真电源开关，双击示波器，即可得到波形如下:
（3）将VCC设置为18V，按下仿真电源开关，双击示波器，即可得到波形如下:
总结:
4、基极调制特性
（1）输入信号维持不变、VCC、R2均维持不变，将V1由小变大：
1）将V1设置为350mV，按下仿真电源开关，双击示波器，即可得到如下波形:
2）将V1设置为400mV，按下仿真电源开关，双击示波器，即可得到如下波形:
3）将V1设置为415mV，按下仿真电源开关，双击示波器，即可得到如下波形:
总结:
（2）V1、VCC、R2均维持不变，将输入信号由小变大：
1）将输入信号设置为280mv，按下仿真电源开关，双击示波器，即可得到如下波形:
2）将输入信号设置为290mV，按下仿真电源开关，双击示波器，即可得到如下波形:
3）将输入信号设置为300mV，按下仿真电源开关，双击示波器，即可得到如下波形:
总结:
题目：音频功率放大器电路 音频功率放大器设计任务 1、基本要求 （1）频带范围 200Hz —— 10KHz，失真度 < 5%。 （2）电压增益 >= 20dB。 （3）输出功率 >= 1 W (8欧姆负载)。 （4）功率放大电路部分使用分立元件设计。 发挥部分 （1）增加音调控制电路。 （2）增加话筒输入接口，灵敏度 5mV，输入阻抗 >> 20 欧姆。 （3）输出功率 >= 10W (8欧姆负载)。 （4）其他。 目录 1 引言····························································· 2 总体设计方案·····················································2.1 设计思路······················································· 2.2 总体设计框图··················································· 3 设计原理分析·····················································3.1设计总原理图 3.2设计的PCB电路图 ··· 1 引言 在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。
音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。本次设计旨在熟悉设计流程，达到基本指标。 2 总体方案 根据实验要求，本次设计主要是也能够是用集成功放TDA2030为主的电路 一、电路工作原理 图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。 RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。 R2、R3决定了该电路交流负反馈的强弱及闭环增益。该电路闭环增益为 （R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。静态工作点稳定性好。 C4、C5为电源高频旁路电容，防止电路产生自激振荡。R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。 2．电流反馈 电流反馈是指在一个反馈电路中，若反馈量与输出电流成正比则为电流反馈;若反馈量与输出电压成正比则为电压反馈。通常可以采用负载短路法来判断。 从概念上说，若反馈量与输出电压（有时不一定是输出电压，而是取样处的电压）成正比则为电压反馈；若反馈量与输出电流（有时不一定是输出电流，而是取样处的电流）成正比则为电流反馈。在判断电压反馈和电流反馈时，除了上述方法外，也可以采用负载短路法。负载短路法实际上是一种反向推理法，假设将放大电路的负载电阻RL短路（此时，），若
课程设计任务书 学生姓名：专业班级：通信0704 指导教师：工作单位：信息工程学院 题目: 通信电子线路综合设计 课程设计目的： ①较全面了解常用的数据分析与处理原理及方法； ②能够运用所学知识进行初步电路的设计； ③掌握基本的文献检索和文献阅读的方法； ④提高正确地撰写论文的基本能力。 课程设计内容和要求 1.高频小信号调谐放大器的电路设计 2. LC振荡器的设计； 3.高频谐振功率放大器电路设计。 初始条件： ①电路板及元件，参数； ②通信原理，高频，电路等基础知识。 时间安排： 课程设计时间为5天。 （1）方案设计，时间1天； （2）软件设计，时间2天； （3）系统调试，时间1天； （4）答辩，时间1天。 指导教师签名： 2010年月日 系主任（或责任教师）签名：年月
目录 目录 (1) 摘要 .................................................................................................................................................. I Abstract ............................................................................................................................................ II 1高频小信号调谐放大器的电路设计.. (1) 1.1 主要技术指标： (1) 1.2给定条件 (1) 1.3设计过程 (2) 1.4 单调谐高频小信号放大器电路调试 (5) 2 LC三点式反馈振荡器设计与制作 (6) 2.1电容三点式振荡器原理工作原理分析 (6) 2.2 主要设计技术性能指标 (10) 2.3 基本设计条件 (10) 2.4 电路结构 (10) 2.5 静态工作电流的确定 (10) 2.6 确定主振回路元器件 (11) 2.7 电路调试 (12) 3 高频谐振功率放大器电路设计与制作 (13) 3.1设计要求 (13) 3.2确定功放的工作状态 (13) 3.3 基极偏置电路计算 (14) 3.4计算谐振回路与耦合线圈的参数 (14) 3.5电源去耦滤波元件选择 (15) 3.6 电路调试 (15) 4 心得体会 (16) 5 参考文献 (17) 本科生课程设计成绩评定表 (18)

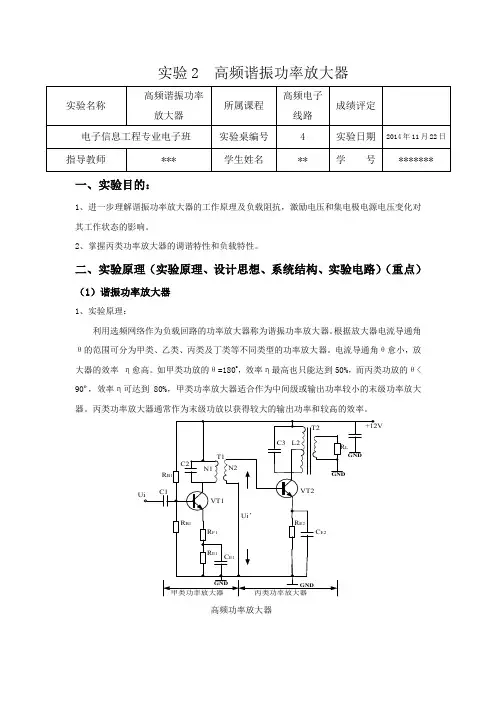

高频谐振功率放大器实验 121180166 赵琛 1、实验目的 1.进一步掌握高频丙类谐振功率放大器的工作原理。 2.掌握丙类谐振功率放大器的调谐特性和负载特性。 3.掌握激励电压、集电极电源电压及负载变化对放大器工作状态的影响。 4. 掌握测量丙类功放输出功率，效率的方法。 二、实验使用仪器 1. 丙类谐振功率放大器实验板 2. 200MH泰克双踪示波器 3. FLUKE万用表 4. 高频信号源 5. 扫频频谱仪（安泰信） 6 . 高频毫伏表 三、实验基本原理与电路 1.高频谐振功率放大器原理电路 高频谐振功率放大器是一种能量转换器件，它可以将电源供给的直流能量转换为高频交流输出。高频谐振功率放大器是通信系统中发送装置的重要组件，其作用是放大信号，使之达到足够的功率输出，以满足天线发射和其它负载的要求。 高频谐振功率放大器研究的主要问题是如何获得高效率、大功率的输出。放大器电流导通角θ愈小，放大器的效率η愈高。如甲类功放的θ＝180，效率η最高为50％，而丙类功放的θ＜90°，效率η可达到80％。谐振功率放大器采用丙类功率放大器，采用选频网络作为负载回路的丙类功率放大器称为高频谐振功率放大器。高频谐振功率放大器原理电路如图3-1。 图中U b为输入交流信号，E B是基极偏置电压，调整E B，改变放大器的导通角，以改变放大器工作的类型。E C是集电极电源电压。集电极外接LC并联振荡回路的功用是作放大器负载。放大器工作时，晶体管的电流、电压波形及其对应关系如图3-1所示。晶体管转移特性如图3.2中虚线所示。由于输入信号较
大，可用折线近似转移特性，如图中实线所示。 图中' B U 为管子导通电压，g m 为特征斜率（跨导）。 图3-1 高频谐振功率放大器的工作原理 设输入电压为一余弦电压，即 u b =U bm cos ωt 则管子基极、发射极间电压u BE 为 u BE =E B +u b =E B +U bm cos ωt 在丙类工作时，E B <' B U ，在这种偏置条件下，集电极电流i C 为余弦脉冲，其最 大值为i Cmax ，电流流通的相角为2θ，通常称θ为集电极电流的通角，丙类工作时，θ<π/2 。把集电极电流脉冲用傅氏级数展开，可分解为直流、基波和各次谐波i C =I C0+i c1+i c2+=I C0+I c1m cos ωt+I c2m cos2ωt+… 式中，I C0为直流电流，I c1m 、I c2m 分别为基波、二次谐波电流幅度。 i R L
音频功率放大器实验报告_音频功率放大器课程设计报告 本科实验报告 课程名称：姓名：学院：系：专业：学号：指导教师： 电子电路安装与调试 信息与电子工程学院 电子科学与技术 一、实验目的二、实验任务与要求 三、实验方案设计与实验参数计算（3.1 总体设计、3.2 各功能电路设计与计算、3.3完整的实验电路……）四、主要仪器设备五、实验步骤与过程六、实验调试、实验数据记录七、实验结果和分析处理八、讨论、心得 一、实验目的 1、学习并初步掌握音频功率放大器的设计、调试方法。 2、学习并掌握电路布线、元器件安装和焊接。 3、掌握音频功率放大器各项主要性能及指标的调试方法。 二、实验任务与要求 1、设计 (1)设计一音频功率放大器，使其达到如下主要技术指标：负载阻抗：R L =4Ω额定功率：P o =10W 带宽：BW ≥(50~15000) Hz 音调控制： 低音：100Hz ±12dB 高音：10kHz ±12dB 失真度：γ≤3% 输入灵敏度：U " i (2)设计满足以上设计要求的稳压电源。 2、在Altium Designer中画出原理图, 并进行PCB 板的编辑与设计。 3、根据给定的功率放大器的原理图（三），做如下工作： （1）分析计算晶体管前置放大器的直流工作电压、电流、输入电阻、输出电阻、各级放大器的交流增益。 （2）分析音调控制电路的工作原理，计算4个极端情况下的交流增益。（3）安装实验电路板 （4）调试和测试实验电路的增益、频响特性曲线、输入电阻和输出电阻、以及改变某实验名称：音频功率放大器的设计、安装和调试姓名：陈肖苇学号：3140104580_ 些电路参数后的性能测试（电路图中括号内的数字）。 （5）分析实验数据，并与理论计算值比较，讨论二者之间的误差和产生误差的原因。三、实验原理和实验方案设计 作为音频放大器的音源部分，其输出电平既有高至数百毫伏（如调谐器：50~500mV，线路输出：100~500mV），也有低至1mV （如话筒：1~5mV），相差达几百倍。音频放大器就是要把这些不同大小的音源放大后驱动喇叭，发出同等强度的声音。因此，根据不同音源的需要，可以画出音频放大器的原理框图，如图1所示。 P.2 装订线 图1音频功率放大器框图 1、各部分电路电压增益的确定 根据额定输出功率P o =10W和负载R L =4Ω，可求得输出电压为 ： V o ===6.32V 所以整机中频电压增益为：A O um =
一、实验目的 1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能； 2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法； 3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。 4）培养设计开发过程中分析处理问题的能力、团队合作的能力。 二、实验要求 1）设计要求 设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标： （1）频带宽度50Hz～20kHz，输出波形基本不失真； （2）电路输出功率大于8W； （3）输入阻抗：≥10kΩ； （4）放大倍数：≥40dB； （5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz 处有±12dB的调节范围； （6）所设计的电路具有一定的抗干扰能力； （7）具有合适频响宽度、保真度要好、动态特性好。 发挥部分： （1）增加电路输出短路保护功能； （2）尽量提高放大器效率； （3）尽量降低放大器电源电压； （4）采用交流220V，50Hz电源供电。 2）实物要求 正确理解有关要求，完成系统设计，具体要求如下： （1）画出电路原理图； （2）确定元器件及元件参数； （3）进行电路模拟仿真； （4）SCH文件生成与打印输出；
（5）PCB文件生成与打印输出； （6）PCB版图制作与焊接； （7）电路调试及参数测量。 三、实验内容与原理 音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。 v 图1 音频功率放大器的组成框图 1）前置放大级 音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低噪声的晶体管，另外还要设置合适的静态工作点。由于场效应管的噪声系数一般比晶体管小，而且它几乎与静态工作点无关，在要求高输入阻抗的前置放大器的情况下，
前言 在通信电路中，为了弥补信号在无线传输过程中的衰耗要求发射机具有较大的功率输出，通信距离越远，要求输出功率越大。为了获得足够大的高频输出功率，必须采用高频功率放大器。高频功率放大器是无线电发射没备的重要组成部分。在无线电信号发射过程中，发射机的振荡器产生的高频振荡信号功率很小，因此在它后面要经过一系列的放大，如缓冲级、中间放大级、末级功率放大级等，获得足够的高频功率后，才能输送到天线上辐射出去。这里提到的放大级都属于高频功率放大器的范畴。实际上高频功率放大器不仅仅应用于各种类型的发射机中，而且高频加热装置、高频换流器、微波炉等许多电子设备中都得到了广泛的应用。 本次课设报告先是对高频功率放大器有关理论知识作了一些简要的介绍，然后在性能指标分析基础上进行单元电路设计，最后设计出整体电路图，在软件中仿真验证是否达到技术要求，对仿真结果进行分析，最后总结课设体会。 工程概况 高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百Hz 一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz 的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。 正文 3.1课程设计目的 由于高频振动器所产生的高频振动信号的功率很小，不能满足发射机天线对发射机的功率要求，所以在发射之前需要经过功率放大后才能获得足够的功率输出。 本次课程设计使通过已学的电路基础知识，模拟高频振动功率放大器，使发射机内部各级电路之间信号功率能有效传输，这就要求放大器输入端和输出端都能实现阻抗匹配。即放大器输入端阻抗和信号阻抗匹配，放大器输出端阻抗和负载阻抗匹配。
课程设计 课程名称模拟电子技术 题目名称功率放大器 专业班级12网络工程本2 学生姓名郭能 学号51202032019 指导教师孙艳孙长伟 二○一三年十二月二十三日 目录 引言 (2)
一、设计任务与要求 (2) 1.1 设计任务 (2) 1.2 设计要求 (2) 二、方案设计 (3) 三、总原理图及元器件清单 (4) 四、电路仿真与调试 (6) 五、性能测试与分析 (7) 六、总结 (8) 七、参考文献 (8)
OTL功率放大器 引言：OTL(Output transformerless )电路是一种没有输出变压器的功率放大电路。过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。但是，这种电路有体积大、笨重、频率特性不好等缺点，目前已较少使用。OTL电路不再用输出变压器，而采用输出电容与负载连接的互补对称功率放大电路，使电路轻便、适于电路的集成化，只要输出电容的容量足够大，电路的频率特性也能保证，是目前常见的一种功率放大电路。它的特点是：采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)，有输出电容，单电源供电，电路轻便可靠。两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)。 1：设计任务与要求 1.1设计任务： 1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。 2．培养实践技能，提高分析和解决实际问题的能力。 3．掌握OTL音频功率放大器的设计方法，基本工作原理和性能指标测试方法。 4. 通过一个OTL功率放大器的设计、安装和调试，进一步加深对互补对称功率放大电路的理解，增强实际动手能力。 1.2 设计要求： 1.设计时要综合考虑实用，经济并满足性能指标的要求，合理选用元器件。 2.广泛查阅相关的资料，不懂的地方积极向老师同学请教，讨论。认真独立的完成课题的设计。 3.按时完成课程设计并提交设计报告。 2：方案设计 要求设计一个由二极管，三极管，电容，电阻等元件组合而成的OTL音频功
实验报告 姓名： 学号： 日期： 成绩 ： 课程名称 模拟电子实验 实验室名称 模电实验室 实验 名称 低频功率放大器 同组 同学 指导 老师 一、实验目的 1、进一步理解OTL 功率放大器的工作原理 2、学会OTL 电路的调试及主要性能指标的测试方法 二、实验原理 图7－1所示为OTL 低频功率放大器。其中由晶体三极管T 1组成推动级（也称前置放大级），T 2、T 3是一对参数对称的NPN 和PNP 型晶体三极管，它们组成互补推挽OTL 功放电路。由于每一个管子都接成射极输出器形式，因此具 图7－1 OTL 功率放大器实验电路 有输出电阻低，负载能力强等优点，适合于作功率输出级。T 1管工作于甲类状态，它的集电极电流I C1由电位器R W1进行调节。I C1 的一部分流经电位器R W2及二极管
D ， 给T 2、T 3提供偏压。调节R W2，可以使T 2、T 3得到合适的静态电流而工作于甲、 乙类状态，以克服交越失真。静态时要求输出端中点A 的电位CC A U 21 U =，可以 通过调节R W1来实现，又由于R W1的一端接在A 点，因此在电路中引入交、直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。 当输入正弦交流信号u i 时，经T 1放大、倒相后同时作用于T 2、T 3的基极，u i 的负半周使T 2管导通（T 3管截止），有电流通过负载R L ，同时向电容C 0充电，在u i 的正半周，T 3导通（T 2截止），则已充好电的电容器C 0起着电源的作用，通过负载R L 放电，这样在R L 上就得到完整的正弦波。 C 2和R 构成自举电路，用于提高输出电压正半周的幅度，以得到大的动态范围。 OTL 电路的主要性能指标 1、最大不失真输出功率P 0m 理想情况下，L 2CC om R U 81P =，在实验中可通过测量R L 两端的电压有效值，来 求得实际的L 2 O om R U P =。 2、 效率η 100%P P ηE om = P E —直流电源供给的平均功率 理想情况下，ηmax ＝ 78.5％ 。在实验中，可测量电源供给的平均电流I dC ， 从而求得P E ＝U CC ·I dC ，负载上的交流功率已用上述方法求出，因而也就可以计算实际效率了。 3、 频率响应 详见实验二有关部分内容 4、 输入灵敏度 输入灵敏度是指输出最大不失真功率时，输入信号U i 之值。 三、实验设备与器件 1、 ＋5V 直流电源 5、 直流电压表 2、 函数信号发生器 6、 直流毫安表
毕业设计（论文）任务书 2010 年 1 月 10 日至 2010 年 4 月 25 日题目：谐振功率放大电路的设计 姓名： 学号： 系部：物理系 专业：电子信息科学与技术 年级：二00六 指导教师：（签名） 系主任（或教研室主任）：（签章）
谐振功率放大电路的设计 XX大学 XXX 摘要： 本论文利用所学的高频电子线路知识，设计一个高频功率放大器。通过对电路的设计，来掌握高频谐振功率放大器的设计方法、电路调谐及测试技术。加深对高频电子线路课程理论知识的理解，提高电路设计及电子实践能力。 高频功率放大器是发送设备的重要组成部分之一，在高频范围内，为了获得足够大的高频输出功率，就要采用高频功率放大器。由于高频功率放大器的工作频率高，相对频带窄，所以一般采用选频网络作为负载回路。功率放大电路的主要性能指标：输出功率、效率和非线性失真，而通常在实际应用中为了节省能量所以效率显得尤为重要，因此丙类工作状态为我们所采用，而在工作中为了滤除丙类工作中产生的众多高次谐波分量，因而采用LC谐振回路作为选频网络，也因此也称为丙类谐振功率放大电路 由于丙类谐振功率放大电路方便实用而且容易实现，所以本篇论文主要展示其工作原理、状态及效果。 关键词：谐振、功率、丙类谐振功率、放大电路的设计
目录 （一）设计原理 (5) （二）谐振功率放大电路的工作原理 (7) （三）选定器件 (11) （四）安装调试 (12) （五）结束语 (12) （六）致谢 (13) （七）参考文献 (13)
引言 高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。 高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出 随着现代信息技术的飞速发展和传统工业改造的逐步实现，功率放大电路的应用也变得越来越广泛，作为电子器件中最重要的的功率放大元件，功率放大器也是高频电子线路中需要我们学习的一门主要课程。因此，这门课程也要求我们熟悉谐振功率放大器的工作方法及工作状态，懂得谐振功率放大器的工作原理并且能设计和测试简单的谐振功率放大电路。 因为功率放大器在实际应用中重要而广泛，所以谐振功率放大器的性能以及效率就显得尤为重要。在放大器中根据晶体管的工作状态的不同，或晶体管集电极导通角的范围的差异，放大器又可以分为甲、乙、丙、丁等不同的种类。晶体管中电流的导通角越小，放大器的工作效率也就越高。所以谐振功率放大器一般都工作在丙类状态，主要应用于无线发射机中，用来对载波信号或高频已调波信号进行功率放大。
课程设计任务 具较扎实的电子电路的理论知识及较强的实践能力；对电路器件的选型及电路形式的选择有一定的了解；具备高频电子电路的基本设计能力及基本调试能力；能够正确使用实验仪器进行电路的调试与检测。 要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、采用晶体管完成一个高频谐振功率放大器的设计 2、电源电压V cc＝＋12V，采用NXO－100环形铁氧体磁芯， 3、工作频率f0＝6MHz 4、负载电阻R L＝75Ω时，输出功率P0≥100Mw，效率η>60％ 5、完成课程设计报告（应包含电路图，清单、调试及设计总 时间安排： 二十周一周，其中3天硬件设计，4天软、硬件调试及答辩。 指导老师签名 年月日 系主任（或责任老师）签名： 年月日
目录 摘要...................................................................................................................................... I 1 高频功率放大器简介. (1) 1.1 宽带功放 (1) 1.2 丙类功率放大器. (4) 2 单元电路的设计 (6) 2.1 丙类功率放大器的设计 (6) 2.2 甲类功率放大器的设计 (8) 2.3 电路仿真 (9) 3 电路的安装与调试 (10) 4 课程设计心得体会 (12) 参考文献 (14) 附录1 (15)
摘要 高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大。以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360°，适用于小信号低功率放大。乙类放大器电流的流通角约等于180°；丙类放大器电流的流通角则小于180°。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。高频功率放大器在很多领域和方面都有应用，并且涉及到很多方面的知识点，则在此次设计中我们可以掌握高频宽带功放与高频谐振功放的设计方法，电路调谐及测试技术；负载的变化及激励电压，基极偏置电压，集电极电压的变化对放大器工作状态的影响；了解寄生振荡引起的波形失真及消除寄生振荡的方法；并且可以了解并掌握仿真软件的应用。 关键词：高频谐振功率放大器谐振回路耦合回路工作状态
集成功率放大电路 一. 实验目的 1．掌握功率放大电路的调试及输出功率、效率的测量方法； 2．了解集成功率放大器外围电路元件参数的选择和集成功 率放大器的使用方法。 二. 实验仪器设备 1.实验箱 2. 示波器 3. 万用表 4. 电流表 有关试验方法的说明： （1） 测量最大不失真功率：max O P 在放大器的输入端接入频率为1kHz 的正弦频率信号；Vi 置最小（Vi<20mV ）；在放大器的输出端街上示波器和毫伏表，逐渐增大Vi ，使示波器显示出最大不失真波形，用毫伏表测出电压有效值 mox O V ，则最大不失真输出功率为： 2max max O O L V P R = (2)测量功率放大器的效率 η： 在保持Vo 为最大不失真输出幅度的情况下，由电流表测量直流电源Vcc 的输出电流E I ，此时电源Vcc 提供的直流输出功率为： ×E E CC P I V = 注：此处Vcc 应为正负电源之差。
功率放大器的效率为： max = O E P P 集成功率放大器的实验电路 三. 实验内容及步骤 1、连接电路： 接入正负电源（+V CC 、-V EE ） 接入负载电阻R L 串入电流表 2、打开电源开关，记录电流表的读数，即为静态电流I E 3、将电流表换至较高档位，接入输入信号v i ，按后面要求进行测量。 负载电阻R L ＝ 时， 按表分别用示波器测量输出电压峰值为2V 和4V 时的电流I E ，计算输出功率P O 、电源供给功率P E 和效率η； 逐渐增大输入电压，用示波器监视输出波形，记录最大不失真时的输出电压的峰值v omax 和电流I E ，并计算此时的输出功率P O ，电源供给功率P E 和效率η，填表。 峰值 I E P O P E η
高频电子线路课程设计报告 题目：丙类功率放大器 院系： 专业：电子信息科学与技术 班级： 姓名： 学号： 指导教师： 报告成绩： 2013年12月20日
目录 一、设计目的 (1) 二、设计思路 (1) 三、设计过程 (2) 、系统方案论证 丙类谐振功率放大器电路 、模块电路设计 丙类谐振功率放大器输入端采用自给偏置电路 丙类谐振功率放大器输出端采用直流馈电电路 匹配网络 VBB 、Vcm、Vbm、VCC对丙类谐振功率放大器性能影响分析 四、整体电路与系统调试及仿真结果 (11) 电路设计与分析 .仿真与模拟 Multisim 简介 基于Multisim电路仿真用例 五、主要元器件与设备 (14) 晶体管的选择 判别三极管类型和三个电极的方法 电容的选择 六、课程设计体会与建议 (17) 、设计体会 、设计建议 七、结论 (18) 八、参考文献 (19)
一、设计目的 电子技术迅猛发展。由分立元件发展到集成电路，中小规模集成电路，大规模集成电路和超大规模集成电路。基本放大器是组成各种复杂放大电路的基本单元。弱电控制强电在许多电子设备中需要用到。放大器在当今和未来社会中的作用日益增加。 高频功率放大器是发送设备的重要组成部分之一，通信电路中，为了弥补信号在无线传输过程中的衰耗，要求发射机具有较大的输出功率，而且，通信距离越远，要求输出功率越大。所以，为了获得足够大的高频输出功率，必须采用高频功率放大器。高频功率放大器是无线电发射设备的重要组成部分。丙类谐振功率放大器在人类生活中得到了广泛的应用，而且能高效率的将电源供给的直流能量转换为高频交流输出，研究它具有很高的社会价值。 设计简单丙类谐振功率放大器电路并进行仿真，以及对丙类谐振功率放大器发展的展望。 二、设计思路 丙类谐振功率放大器工作原理 图2-2-1为丙类谐振功率放大器原理图,为实现丙类工作,基极偏置电压V BB应设置在功率的截止区。 输入回路 由于功率管处于截止状态，基极偏置电压V BB作为结外电场，无法克服结内电场，没有达到晶体管门坎电压，从而，导致输入电流脉冲严重失真，脉冲宽度小于90o。 由i C≈βi B知，i C也严重失真，且脉宽小于90o。 输出回路 若忽略晶体管的基区宽度调制效应以及结电容影响,在静态转移特性曲线(i C～V BE)上画出的集电极电流波形是一串周期重复的脉冲序列,脉冲宽度小于半个周期。
实验报告 课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________ 实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________ 一、实验目的和要求 1、理解音频功率放大电路的工作原理。 2、学习手工焊接和电路布局组装方法。 3、提高电子电路的综合调试能力。 4、通过myDAQ 来分析理论数据和实际数据之间的关系。 二、实验内容和原理（必填） 音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。按其构成可分为前置放大级、音调控制级和功率放大级三部分。 作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。 为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。 为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。 扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。 装 订 线
前置放大电路： 前置放大级输入阻抗较高，输出阻抗较低。前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。 由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。 理想闭环电压放大倍数为：23 1R R A vf + = 输入电阻：1R R if = 输出电阻：0of =R 功率放大级： 对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。 集成功率放大器通常有OTL 和OCL 两种电路结构形式。OTL 功放的优点是只需单电源供电，缺点是输出要通过大电容与负载耦合，因此低频响应较差；OCL 功放的优点是输出与负载可直接耦合，频响特性较好，但需要用双电源供电。（实验室提供本功能模块） 本实验电路的功率放大级由集成功率器件TDA2030A 连成OCL 电路输出形式。 TDA2030A 功率集成电路具有转换速率高，失真小，输出功率大，外围电路简单等特点，采用5脚塑料封装结构。其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端； 5脚为正电源。 功放级电路中，电容C15、C16用作电源滤波。D1和D2为防止输出端的瞬时过电压损坏芯片的保护二极管。R11、C10为输出端校正网络以补偿感性负载，其作用是把扬声器的电感性负载补偿接近纯电阻性，避免自激和过电压。 图中通过R10、R9、C9引入了深度交直流电压串联负反馈。由于接入C9，直流反馈系数F ′＝1。对于交流信号而言，
南昌大学实验报告 学生姓名：付文平学号： 6102215151 专业班级：通信154班实验类型：■验证□综合□设计□创新实验日期： 2017.10.31 实验成绩：实验名称：非线性丙类功率放大器实验报告 一、实验目的 1、了解丙类功率放大器的基本工作原理，掌握丙类功率放大器的调谐特性以及负载变化时的动态特性。 2、了解激励信号变化对功率放大器工作状态的影响。 3、比较甲类功率放大器与丙类功率放大器的功率、效率与特点。 二、实验内容 1、观察高频功率放大器丙类工作状态的现象，并分析其特点。 2、测试丙类功放的调谐特性。 3、测试丙类功放的负载特性。 4、观察激励信号变化、负载变化对工作状态的影响。 三、实验仪器 1、信号源模块 1块 2、频率计模块 1块 3、8 号板 1块 4、双踪示波器 1台 四、实验原理 非线性丙类功率放大器的电流导通角θ＜90〇效率可达到80%，通常作为发射机末级功放以获得较大的输出功率和较高的效率。特点：非线性丙类功率放大
器通常用来放大窄带高频信号(信号的通带宽度只有其中心频率的1％或更小)，基极偏置为负值，电流导通角θ＜90〇，为了不失真地放大信号，它的负载必须是LC谐振回路。 丙类功率放大器 丙类功率放大器的基极偏置电压V BE 是利用发射极电流的直流分量I EO （≈I CO ） 在射极电阻上产生的压降来提供的，故称为自给偏压电路。当放大器的输入信号为正弦波时，集电极的输出电流i C 为余弦脉冲波。利用谐振回路LC的选频作用 可输出基波谐振电压v c1,电流i c1 。下图画出了丙类功率放大器的基极与集电极间 的电流、电压波形关系。分析可得下列基本关系式： 式中，V c1m 为集电极输出的谐振电压及基波电压的振幅；I c1m 为集电极基波电流振 幅；R 为集电极回路的谐振阻抗 2 1 2 1 1 12 1 2 1 2 1 R V R I I V P m c m c m c m c C = = = 式中，P C 为集电极输出功率. 式中，P D 为电源V CC 供给的直流功率；I CO 为集电极电流脉冲i C 的直流分量。放大器的效率 1 1 R I V m c m c = CO m c CC m c I I V V 1 1 2 1 ? ? = η
天津天狮学院 《高频电子线路》设计报告 题目：高频谐振功率放大器 专业：（本14级电子信息工程 班级：2班 ：黄霞 总成绩： 天津天狮学院信息与自动化学院 2016年 5月 10 日
课程设计任务 具较扎实的电子电路的理论知识及较强的实践能力；对电路器件的选型及电路形式的选择有一定的了解；具备高频电子电路的基本设计能力及基本调试能力；能够正确使用实验仪器进行电路的调试与检测。 要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、采用晶体管完成一个高频谐振功率放大器的设计 2、电源电压V cc＝＋12V，采用NXO－100环形铁氧体磁芯， 3、工作频率f0＝6MHz 4、负载电阻R L＝75Ω时，输出功率P0≥100Mw，效率η>60％ 5、完成课程设计报告（应包含电路图，清单、调试及设计总
目录 摘要.................................................................................................................................................. I 1 高频功率放大器简介 (1) 1.1 高频功率放大器的分类 (1) 1.2 高频功率放大器的主要技术指标. (2) 1.3 功率放大器的三种工作状态 (2) 1.4 高频功率放大器的分析方法 (3) 2 放大器电路分析 (4) 2.1 谐振功放基本电路组成 (4) 2.2 集电极电流余弦脉冲分解 (5) 2.3 谐振功率放大器的动态特性 (7) 2.3.1 谐振功放的三种工作状态 (7) 2.3.2 谐振功率放大器的外部特性 (8) 3 单元电路的设计 (11) 3.1 丙类功率放大器的设计 (11) 3.1.1 放大器工作状态的确定 (11) 3.1.2谐振回路和耦合回路参数计算 (12) 3.2 甲类功率放大器的设计 (12) 3.2.1电路性能参数计算 (12) 3.2.2静态工作点计算 (14) 3.3 电路原理图 (14) 4 电路的安装与调试 (15) 5 课程设计心得体会 (16) 参考文献 (17) 附录1 (18)
非线性丙类功率放大器实验报告 姓名: 学号: 班级: 日期: 37 38 非线性丙类功率放大器实验 一、实验目的 1. 了解丙类功率放大器的基本工作原理, 掌握丙类放大器的调谐特性以及负载改变时的动态特性。 2. 了解高频功率放大器丙类工作的物理过程以及当激励信号变化对功率放大器工作状态的影响。 3. 比较甲类功率放大器与丙类功率放大器的功率、效率与特点。 二、实验基本原理 非线性丙类功率放大器的电流导通角 o 90<θ, 效率可达到 80%,通常作为发射机末级功放以获得较大的输出功率和较高的效率。特点:非线性丙类功率放大器通常用来放大窄带高频信号 (信号的通带宽度只有其中心频率的 1%或更小 ,基极偏置为负值,电流导通角o 90<θ,为了不失真地放大信号,它的负载必须是 LC 谐振回路。 丙类功率放大器
丙类功率放大器的基极偏置电压 V BE 是利用发射极电流的直流分量 I EO (≈ I CO 在射极电阻上产生的压降来提供的,故称为自给偏压电路。当放大器的输入信号 ' i v 为正弦波时,集电极的输出电流 i C 为余弦脉冲波。利用谐振回路 LC 的选频作用可输出基波谐振电压 v c1, 电流 i c1。图 8-3画出了丙类功率放大器的基极与集电极间的电流、电压波形关系。分析可得下列基本关系式: 011R I V m c m c = 式中, m c V 1为集电极输出的谐振电压及基波电压的振幅; m c I 1为集电极基波电流振幅; 0R 为集电极回路的谐振阻抗。 2102111212121R V R I I V P m c m c m c m c C === 39 式中, P C 为集电极输出功率 CO CC D I V P = 式中, P D 为电源 V CC 供给的直流功率; I CO 为集电极电流脉冲 i C 的直流分量。 放大器的效率η为 CO m c CC m c I I V V 1121? ?
实验报告 课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________ 实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________ 一、实验目的和要求 1、理解音频功率放大电路的工作原理。 2、学习手工焊接和电路布局组装方法。 3、提高电子电路的综合调试能力。 4、通过myDAQ 来分析理论数据和实际数据之间的关系。 二、实验内容和原理（必填） 音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。按其构成可分为前置放大级、音调控制级和功率放大级三部分。 作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。 为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。 为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。 扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。 专业： 姓名： 学号： 日期： 地点： 桌号 装 订 线 点名册上的序号 前置 放大级 音调控制 放大级 功率 放大级
前置放大电路： 前置放大级输入阻抗较高，输出阻抗较低。前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。 由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。 理想闭环电压放大倍数为：23 1R R A vf + = 输入电阻：1R R if = 输出电阻：0of =R 功率放大级： 对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。 集成功率放大器通常有OTL 和OCL 两种电路结构形式。OTL 功放的优点是只需单电源供电，缺点是输出要通过大电容与负载耦合，因此低频响应较差；OCL 功放的优点是输出与负载可直接耦合，频响特性较好，但需要用双电源供电。（实验室提供本功能模块） 本实验电路的功率放大级由集成功率器件TDA2030A 连成OCL 电路输出形式。 TDA2030A 功率集成电路具有转换速率高，失真小，输出功率大，外围电路简单等特点，采用5脚塑料封装结构。其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端；5脚为正电源。 功放级电路中，电容C15、C16用作电源滤波。D1和D2
