汽车冲压件缺陷及检验标准 1、目的 本标准旨在明确制造过程中对各种冲压件质量的描述、检验方法、判定标准、及对冲压件固有缺陷记录和使用标准，为制造过程质量检验提供依据。 2、范围 本标准适用于乘用车制造事业部职责范围内生产的冲压件半成品和成品。 3、术语 3.1关键冲压件 对整车的结构、装配、生产工艺、使用性能、安全等方面有重要影响的冲压件。将这一类冲压件作为过程质量的关键环节去加以控制，列为关键冲压件。 3.2固有缺陷 针对前期产品开发过程中，因技术、工装及设计等原因导致的冲压件存在一些工艺上无法彻底整改的缺陷。制造过程对这些缺陷进行固化和稳定。 4、冲压件质量检验标准制定原则 一个车身上的冲压件繁多，但每个冲压件的质量要求是不一样的。为了在提高整车质量的同时要充分考虑到生产技术条件和质量成本等因素，以便能够充分提高整车生产的综合效能。 因次，制定冲压件的质量检验标准需要结合生产工艺技术条件和车身的使用性能等要求，对不同类别的冲压件制定相应的质量标准。 4.1根据冲压件在车身上功能尺寸等作用 分为：关键件和非关键件。 4.2根据冲压件在车身上的位置不同及客户的可视程度 分为：A、B、C、D四个区域。 4.3根据冲压件上孔在车身装配及工艺要求 分为：一般孔、定位孔、装配孔。 4.4根据冲压件上料边在车身焊接、压合等工艺要求 分为：一般料边、压合料边、焊接料边。 5、冲压件在整车上分区定义 5.1（A区）
车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以上部位，不包括当车身前后风挡玻璃上边缘的顶盖和天窗区域。 5.2（B区） 车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以下部位。 车身前后风挡玻璃上边缘的顶盖和天窗区域。 5.3（C区） 打开车门上车时能看到的部位；坐在司机或乘客座位上，关上车门后能看得见的部位； 车身发动机盖、行李盖打开后看得见区域；天窗窗框，油箱加注孔入口等其他区域。5.4（D区） 除A、B、C三个可视区域，车身上被内饰件等覆盖的、客户一般所不能察觉或发现的部位。 6、冲压件质量缺陷类型 冲压件质量缺陷类型一般分三类。 6.1外观缺陷 包括：裂纹、缩颈、坑包、变形、麻点、锈蚀、材料缺陷、起皱、毛刺、拉、压痕、划伤、圆角不顺、叠料、及其他。 6.2功能尺寸缺陷 包括：孔偏、少边、少孔、孔径不符、多料、型面尺寸不符、其他。 6.3返修缺陷 包括：裂纹、孔穴、固体夹杂、未溶合和未焊透、形状缺陷、变形、坑包、刨痕、抛光影、板件变薄、及其他。 7、冲压件的检验方法 7.1外观检验方法 7.1.1触摸检查 用干净的纱布将外覆盖件的表面擦干净。检验员需戴上纱手套沿着零件纵向紧贴零件表面触摸，这种检验方法取决于检验员的经验，必要时可用油石打磨被探知的可疑区域并加以验证，但这种方法不失为一种行之有效的快速检验方法。 7.1.2油石打磨 用干净的纱布将外覆盖件的表面擦干净。打磨用油石（20×13×100mm或更大）。有圆弧的地方和难以接触到的地方用相对较小的油石打磨（例如：8×100mm的半园形油石）油石粒度的选择取决于表面状况（如粗糙度，镀锌等）。建议用细粒度的油石。油石打磨的方向基本
*****汽车集团 冲压车间过程质量控制管理办法 版本号：C 修改码：O ******* 1 目的 为有效控制产品质量，使冲压件质量满足下工序需求，避免不合格品下流和不合理转序，将不合格的产品控制到生产工序之前，特制定本办法。 2 适用范围 本制度适用于******冲压车间的过程质量控制管理，鄂尔多斯基地冲压车间的冲压件返修工作。 3 相关文件 3.1《冲压车间生产管理办法》 3.2《冲压车间冲压作业指导书》 3.3《不合格品控制方法》 4 术语和定义 4.1 质量---满足规定的需要 4.2 过程质量---一般指物料入仓到成品入库前各阶段的生产活动各质量控制 4.3 “四门、两盖”---指左/右前/后车门外板，前机罩外板、后行李舱外板 4.4 返工、返修---是指为使不合格产品符合要求而对其所采取的措施 5 职责 5.1 冲压车间作为本办法的归口管理部门。 5.2冲压车间各班组、人员必须认真执行。 5.3.冲压车间检验员： 5.3.1 冲压车间检验员负责组织不合格品的鉴定、评价工作。 5.3.2负责出具冲压件不良品鉴定单。 5.3.3 负责出具返修冲压件修复后的合格标识或报废单。 5.4冲压车间钣金修理班：负责对质检员判定的不良品进行返工，返修。 5.5 冲压车间负责冲压自制件不合格品的标识、隔离。 5.6 追查不合格品冲压件流出的原因。 6 管理内容 6.1 生产班组按《冲压车间作业指导书》规定要求调试出首件后要严格自检，自检确认合格后交车间检查员鉴定，经检查员鉴定合格后，班组才可以组织生产。 6.2 各班组按照生产指令领取材料时，要认真核对材料厂家、牌号、炉号、批次号以及材料规格尺寸、厚度和数量，并按《冲压车间生产管理办法》要求记录。材料表面不允许有划伤、麻坑、卷边等缺陷。 6.3 当人工剪切和落料生产板料时，不允许板料划伤、磕边、毛刺影响下工序生产以致造成废品。 6.4 钢板材料在开卷线开卷落料时，注意调整矫平机压棍压力，以矫平后的板料不翘曲为好，清洗后的板料表面要存有油膜。 6.5 冲压生产过程中，表面件拉延工序特别要注意板料的外观质量，发现严重划伤的板料要及时剔除，同时要注意轻放板料和轻拿零件避免划伤、磕伤零件。
冲压车间品质管理方案 1、目的：为了加强对冲压车间产品的质量控制，预防并持续改进质量问题，特制订本方案。 2、适用范围：哥尼迪冲压车间。 3、职责： 3.1 冲压操作员：负责对设备进行日常点检维护；产品标识、区分，做好制程自检及异常上报。 3.2 冲压车间维修师傅：负责装模、换模，对模具进行维护保养，产品首/末件确认工作，并及时 做好记录。 3.3 冲压QC： A 负责整个车间各工序产品质量的首件再确认、巡回检查、末件确认等检验工作；监控 整个 生产过程质量，并做好相关记录。 B 在发生质量问题时，有权要求车间管理人员及作业员停止生产并提出其处理意见。协 助相 关人员做好不良品的处置工作。 3.4 品质部经理：对冲压车间及QC工作进行监查督导。 4、冲压产品品质保证基本管理： 4.1 冲压人员技能管理： A：由冲压车间负责人组织冲压车间全体进行一次正式培训，培训内容包括安全操作、装换料、 装换模、设备点检保养、质量意识等题材。 全体受训人员需在培训确认表上签字确认，同时本次培训内容需在冲压车间张贴宣传。 B：对新员工和岗位变动的人员必须进行岗位技能培训，经试用合格或有师傅指导方可上岗操作。 对考试不合格或在操作中明显不符合要求的人员，必须再培训。若经过培训仍不能满足要求，必须考虑调岗或辞退。 4.2 设备、模具管理 A：冲压车间必须指定设备、模具管理责任人，并对设备、模具编号，建立台账。设备台账必须 与设备号、模具号对应一致，并填写及时、准确。 必须建立设备、模具的维护、保养周期计划，并确定每月、每周、每日的维护、点检项目，保 证设备、模具的持续、正常运转。
B：设备运行中不离岗，操作人员离岗超过十分钟时必须停机，以防设备、模具的异常损坏。重 大设备异常操作人员必须在1小时内报设备管理责任人处理；一般设备异常最迟4小时内报设备管理责任人处理。 C：模具不良对产品造成质量影响的，必须停机检修。 D：新设备新模具投入正式使用前必须经过验证、批准。 4.3 冲压物料管理 A：冲压车间存放物料位置不得出现漏水、浸水，及湿度过大，避免材料生锈造成产品不良。B：原则上所有物料必须实行先进先出管理。 C：新材料投入使用前必须经过验证、批准。 4.4 量具、检具管理 A：冲压车间所有量具、检具必须建立台账，并依周期向品质部送检，检验合格方能继续使用。 B：精密、贵重检具、量具应保持良好的精度及使用状态，禁止存放于恶劣环境，严禁磕、碰、 划伤、锈蚀、受压变形。对不按规定使用量具、检具造成损坏、丢失者，视情节进行批评教育或罚款。人为损坏的应照价赔偿。 4.5 冲压环境管理 A：冲压车间必须设定合格品、不良品的区域区分，保证两者不混装。 冲压过程中，产品不得散落于地板，以避免不合格品混入造成流转。 B: 机台换产品时，必须全面清理残余的产品，以防止合格品、不良品，不同产品混装。 5、冲压车间品质管理办法 5.1 巡检规范：品质部负责编制巡检规范，确保QC巡检工作有依据，检验有标准。 5.2 生产流程卡：冲压车间负责落实生产流程卡，确保冲压车间的装模人员知道每台机装什么模具， 操作人员知道每台机生产什么产品，及生产数量。 QC及其他监管人员依据生产流程卡、生产图纸判定冲压产品是否合格。当发现异常时，应停机查找原因。 5.3 测量工具的配备：品质部应针对不同产品的不同要求，为QC配备相应的测量工具或检具。冲 压车间操作员工应在品质部辅助下配备必要的检具、量具。 5.4 首/末件检验 A：为防止出现大批量不良产品，冲压车间维修师傅在装模调机OK后，必须对首件进行检验。首 件合格后在“首/末件确认单”上签字，并报冲压QC再确认。 “首/末件确认单”上必须有维修师傅、冲压QC两方签字才能生效。
冲压过程质量控制规范 编制： 审核： 批准： 生效日期： 受控标识处：受控(1)
分发号： 发布日期：2012年6月28日实施日期：2012年6月28日 第一部分：过程质量控制项目 1.0 目的及范围 2.0 人员及人员素质 3.0 设备、模具、工装 4.0 存放、处理、运输 5.0 缺陷分析、纠正、持续改进 第二部分：过程质量控制管理办法 1.0 目的 2.0 适用范围 3.0 职责 4.0 规定 5.0 记录 第一部分：过程质量控制项目 1.0 目的及范围 本管理办法适用于冲压车间生产工段、班组生产过程控制，是对生产过程质量控制实施、评审、考核的依据，此办法从发布之日起执行。 2.0 人员及人员素质 2.1生产操作者熟知对产品和生产过程质量监督的责任和权力 2.1.1操作者参与改进工作的意识 ●根据生产实际情况提出改进的建议； ●主动实施改进，配合改进试验工作； ●做改进记录并存档； ●主动交流、接收信息。 2.1.2操作者自检 ●通过目视、手摸、油石等手段按质量标准对制件控制表面、孔、面的质量，工艺内容等项目进行自检； ●做自检记录并存档； ●出现问题及时发现问题、并立即排除、通知或安排计划解决； ●对出现的不合格品做出标记并隔离存放； ●自检率为100%。 2.1.3 过程认可与点检
●过程控制受控、有效、可靠、准确； ●人为可控因素的影响在控制范围内； ●人为可控因素影响的不合格品数量的发展趋势呈下降趋势； ●做过程记录并存档； ●生产过程按标准化进行； ●生产前维修班组按点检标准对使用的设备、模具、辅助等进行点检与状态认可； ●做点检测记录并存档； ●出现问题及时发现、并立即排除、通知或安排计划解决。 2.1.4过程控制 ●人为可控因素影响的不合格品数量的发展趋势呈下降趋势； ●在控制图中，人为可控因素影响引起的曲线波动在UCL－LCL线之间并靠近CL线； ●当曲线波动超出UCL或LCL时，制定改进措施，跟踪改进工作。完成改进后进行检验，保证措施有效； ●做记录并存档。 2.1.5终止生产 ●在生产过程中，操作者发现制件有质量问题时，立即停止生产并排除问题，在不能自行解决时，通知专业人员处理； ●对出现的不合格品做出标记并隔离存放。 3）做记录并存档。 2.2 生产操作者具有保养生产设备和清理生产坏境的责任 2.2.1整齐与干净 ●生产用设备、模具、工装、辅具、工具、器具、附近、箱、饮水机、班组管理用品等按定置摆放、按要求保持清洁； ●工作场地清洁无杂物、污物； ●生产操作者衣着整齐、干净； ●废料入口处无堆积废料； ●制件不直接落地； ●板料、拉延模具用塑料薄膜覆盖； ●工位组织合理、最大限度符合人机过程。 2.2.2进行维修与保养 ●按计划定期、定时对生产用设备、模具、工装、天车、辅具、工具、附件等进行点检、保养、润滑、清擦、清点。 ●当生产用设备、模具、工装、辅助、工具、器具、附件等出现问题时，立即停止生产并排除问题，不能进行解决时，报请专业人员处理。 ●做维修保养记录并存档。 2.3操作者适合于完成所交付的任务并保持其素质 2.3.1生产过程指导、培训、素质证明（结果）《冲压车间操作规程》、《冲压安全操作卡》、《设备操作使用规程》、《模具使用规程》、《冲压件生产工艺卡》、《标准化操作卡》、《生产计划》、《冲压车间检验规程》、《质量过程控制办法》、《冲压件装箱标识说明》、《生产现场管理办法》、《生产班组管理办法》、《TPM 运行程序》、《生产过程停歇记录办法》等作为生产过程指导文件用于指导生产全过程。 ●对员工上岗前进行生产过程指导的培训，并在工作中进行定期考核、再培训；

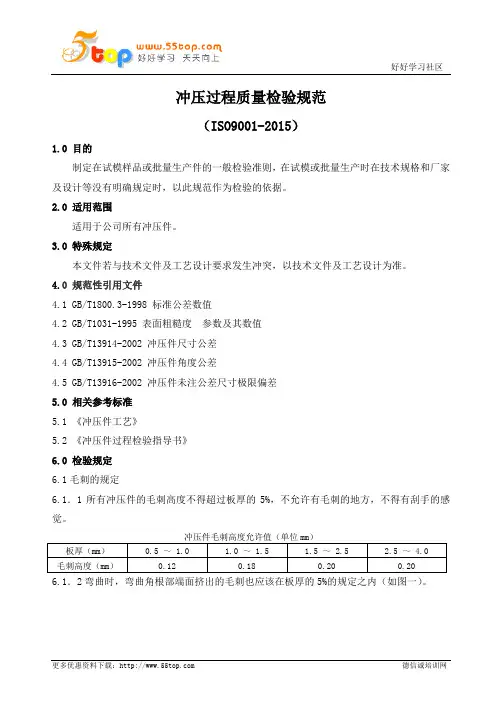

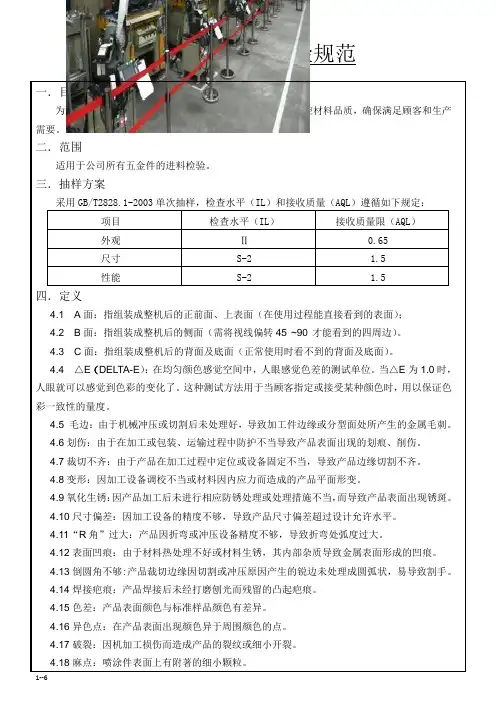

1. 目的 明确钣金冲压生产过程产品检验、测量方法及判定标准，为产品检验提供依据 2. 范围 本标准适用于公司所有钣金冲压半成品及成品 3. 引用文件 本规范在应用下列文件时，凡是注明日期的引用文件，仅注明日期的版本适用于本文件，凡是未注明日期的引用文件，仅最新版适用于本文件 3.1GB/T 1804 一般未注公差的线性和角度尺寸公差 3.2GB/T 13916-2013 冲压件形状和位置未注公差 3.3GB/T GB/T 15055-2007 冲压件未注公差尺寸极限偏差 4. 检验条件 4.1视力要求：裸视或矫正视力1.0以上 4.2照明要求：在自然光或60W-100W的日光灯照明条件下检验，距离约50-60cm 4.3对于需要主观判断的缺陷，允许用不超过4X的显微镜，超过4X的显微镜可用来辅助分析，但不能用来接收或拒收零件 5. 缺陷分类 5.1严重缺陷：可能造成产品性能故障及安全隐患的缺陷 5.2重要缺陷：可能导致产品的可用性降低的不符合项 5.3轻微缺陷：不影响产品正常使用，产品外观、包装及运输防护等其它轻微不符合项 6. 检验方法 6.1检具测量 用钢板尺、卷尺、塞尺、卡尺、高度尺，靠模、功能规、检验工装及测量平台等测量工具，结合工艺图纸对产品的尺寸、位置、形状等部位进行测量 6.2目视检验 目视检验产品外观无生锈、凹坑、划痕、裂纹、缺料、多料、毛刺等不符合产品质量要求缺陷 7. 检验标准 7.1尺寸检验判定标准 7.1.1产品检验按照图纸公差要求接受检验
装配孔孔径尺寸D1≤30㎜ 孔径尺寸D2≥30㎜ 位置度 卡尺 功能规 D1﹢0.3㎜ D2﹢0.5㎜ ±0.25㎜ √ 一般过孔孔径尺寸D1≤30㎜ 孔径尺寸D2≥30㎜ 位置度 卡尺 功能规 D1﹢0.5㎜ D2﹢1㎜ ±0.5㎜ √ 形状位置冲压件形状位置未注公差参考GB/T 13916-2013 检具 满足装配检具适 用性 √ 方料长宽尺寸卡尺 卷尺 1：切板方料长 度尺寸L±0.5 ㎜ 2:开料对角线尺 寸偏差≤0.5㎜ √ 轮廓扭曲变形卡尺 塞尺 1：前壳成型后 扭曲变形量≤2 ㎜ 2：后壳成型后 扭曲变形量≤1 ㎜ √
冲压自动化生产线安全操作规程【详细版】 内容来源网络，由深圳机械展收集整理！ 更多冲压自动化展示，就在深圳机械展！ 1、目的为规范公司设备操作安全方面的要求，人员人身安全及设备安全运行，特 制订本规程 2、适用范围本规程适用于冲压自动化生产线作业的安全操作 3、职责制造部负责制定设备安全操作规程，负责设备的故障维修及定期检修维护，设备正常安全运行，并对使用人的使用保养情况予以监督检查 4、各使用部门严格按照安全操作规程的要求操作机械设备，定期保养维护，设备 及保护人身安全。 5、操作规程 5.1开机前，按设备润滑图表注油，检查油路是否畅通。 5.2打开压缩机及干燥机开关，开启压缩空气调节系统压力：气压不足0.5Mpa压力机不能工作；离合器工作压力为0.5-0.6Mpa，由机床总进气口处的调压阀调整； 制动器制动汽缸气压为0.2-0.3Mpa，由机身左侧箱内储气筒端上的调压阀调整。 5.3检查储油泵润滑脂是否足够(油杯1/3-2/3处)，并将油泵水杯积水、杂物放干净。 5.4检查送料机工作气压是否到达0.5MPa，将送料机的压力调节器旁的积水杯杂质 排放干净。 5.5检查储油泵、管接头是否漏油，损坏或有压扁堵塞现象。 5.6检查冲床靠右后侧的油泵是否有异常声响。 5.7操作前必须将控制柜上选择寸动状态，严禁用连续行程试机操作。 5.8启动主电机空转1-3分钟注意是否有异常声音。 5.9检查传动轴、飞轮、连杆连接的螺栓、防护罩有无松动，气压等仪表显示是否 符合开机条件，模具安装是否可靠，安全及各项监测装置、仪表是否正常有效，工 作区域内有无无关工件、杂物，如有异常即时停机填单报修。 5.10检查送料辊及矫正辊内有无杂物，挡料轮螺丝是否松动。 5.11检查涂油（冷却）装置中的防锈油（乳化液）是否足够，不足及时注入。 6、启动冲床

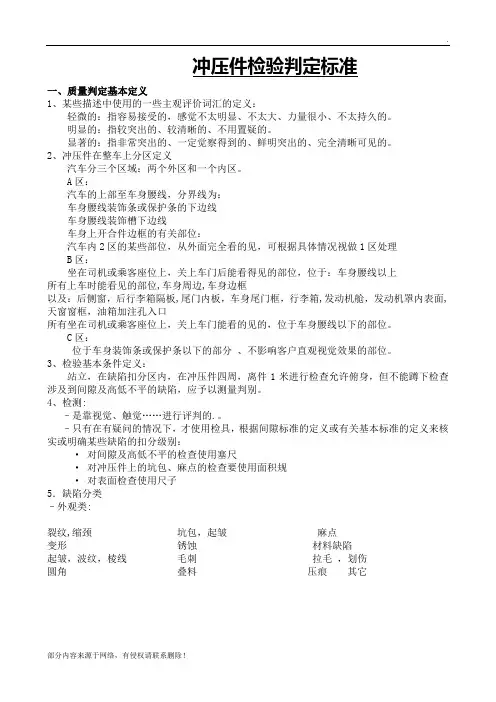

冲压件检验判定标准 一、质量判定基本定义 1、某些描述中使用的一些主观评价词汇的定义： 轻微的：指容易接受的，感觉不太明显、不太大、力量很小、不太持久的。 明显的：指较突出的、较清晰的、不用置疑的。 显着的：指非常突出的、一定觉察得到的、鲜明突出的、完全清晰可见的。 2、冲压件在整车上分区定义 汽车分三个区域：两个外区和一个内区。 A区： 汽车的上部至车身腰线，分界线为： 车身腰线装饰条或保护条的下边线 车身腰线装饰槽下边线 车身上开合件边框的有关部位： 汽车内2区的某些部位，从外面完全看的见，可根据具体情况视做1区处理 B区： 坐在司机或乘客座位上，关上车门后能看得见的部位，位于：车身腰线以上 所有上车时能看见的部位,车身周边,车身边框 以及：后侧窗，后行李箱隔板,尾门内板，车身尾门框，行李箱,发动机舱，发动机罩内表面,天窗窗框，油箱加注孔入口 所有坐在司机或乘客座位上，关上车门能看的见的，位于车身腰线以下的部位。
C区： 位于车身装饰条或保护条以下的部分、不影响客户直观视觉效果的部位。 3、检验基本条件定义： 站立，在缺陷扣分区内，在冲压件四周，离件1米进行检查允许俯身，但不能蹲下检查涉及到间隙及高低不平的缺陷，应予以测量判别。 4、检测: –是靠视觉、触觉……进行评判的.。 –只有在有疑问的情况下，才使用检具，根据间隙标准的定义或有关基本标准的定义来核实或明确某些缺陷的扣分级别： ·对间隙及高低不平的检查使用塞尺 ·对冲压件上的坑包、麻点的检查要使用面积规 ·对表面检查使用尺子 5．缺陷分类 –外观类: 裂纹,缩颈坑包，起皱麻点 变形锈蚀材料缺陷 起皱，波纹，棱线毛刺拉毛，划伤 圆角叠料压痕其它
冲压件生产过程质量控制管理办法 1目的 通过对冲压件生产过程中的工序产品、成品质量的控制，确保不合格的产品不转序，进而保证冲压件质量。 2范围 本办法适用于冲压生产过程中及库存产品质量控制。 3工作程序 3.1生产过程产品的检验控制 3.1.1冲压生产过程检验流程图 生产过程检验流程图 YES
3.1.2下料检验程序 3.1.2.1操作者按产品图纸和工序流程卡开卷下料，并自检材料种类、牌号、外观质量和工艺要求尺寸，自检合格后交专职质检员进行首件检验。 3.1.2.2专职质检员按产品图纸和工序流程卡进行首件检验，并填写“首件检验记录单”。首件合格后，方可进行批量生产。 3.1.2.3下料批量生产过程中操作者应随时自检，防止定尺、定位移动造成批量不合格品。 3.1.2.4下料批量生产过程中专职质检员定时进行巡回抽检，填写“巡检检验记录单”。巡回检验合格，操作者方可继续生产。 3.1.2.5每道工序下料完成后，专职质检员应进行完工检验，并填写“检验记录单”，检验合格后专职质检员在该批转出产品的工序流程卡上签字，并填写不合格品数量、日期。 YES
3.1.2.6生产部只可对经检验合格的下料产品转入冲压生产。 4.1.3冲压生产过程检验控制 4.1.3.1技术质量部负责向模具调整工和冲压操作工提供冲压图纸。 4.1.3.2模具调整工和冲压操作工对所加工的产品需掌握工艺要求和冲压件关键尺寸。 4.1.3.3模具调整工对设备和模具进行安装调整。必须在对设备的滑块工作行程、缓冲垫的压力、模具的闭合高度调整到位后方可试生产，冲压件自检合格后交专职质检员进行首件检验。 4.1.3.4质检员要严格按图纸、工序流程卡、检具、样件进行首件检验，检验合格后，做首件合格标识，并填写“检验记录单”。 4.1.3.5首件检验合格后操作者方可批量生产。 4.1.3.6冲压件批量生产过程中，操作者应随时自检，以首件合格的工序产品作为自检依据，防止批量不合格品的发生。 4.1.3.7冲压件批量生产过程中，质检员定时进行巡回抽检，并填写“巡检检验记录单”。巡回检验合格后，操作者方可继续生产。 4.1.3.8每批冲压件一个工序完成后，操作者应通知质检员，对末件进行检验，填写“检验记录单”。检验合格后专职质检员在该批转出产品的工序流程卡上签字，并填写不合格品数量、日期，方可转入下道工序，工序件不合格，质检员办理“不合格品通知单”，一式二联，一联质量技术部存档，根据情况进行模具修理，二联交生产部，不合格品标识待处理。 4.1.3.9每种产品所有工序完成后，质检员应对该产品进行最终检验，填写“成品检验记录单”，检验合格后，零部件入成品库，注明检验状态、零件号、数量、日期。
瑞鹄汽车模具有限公司 冲压件质量控制标准和管理办法 1、目的 本标准旨在明确制造过程中对各种冲压件质量的描述、检验方法、判定标准、及对冲压件固有缺陷记录和使用标准，为制造过程质量检验提供依据。 2、范围 本标准适用于本公司冲压科职责范围内生产的冲压件半成品和成品。 3、术语 3.1关键冲压件 对整车的结构、装配、生产工艺、使用性能、安全等方面有重要影响的冲压件。将这一类冲压件作为过程质量的关键环节去加以控制，列为关键冲压件。 （由客户提供各车型的关键冲压件清单，形成《关键冲压件清单》。） 3.2固有缺陷 针对前期产品开发过程中，因技术规划及设计等原因导致的冲压件存在一些工艺上无法彻底整改的缺陷。冲压科与质保部结合客户的意见对这些缺陷进行固化和稳定。 4、冲压件质量检验标准制定原则 一个车身上的冲压件大概有300-600个，但每个冲压件的质量要求是不一样的。为了在提高整车质量的同时要充分考虑到生产技术条件和质量成本等因素，以便能够充分提高整车生产的综合效能。因此，制定冲压件的质量检验标准需要结合生产工艺技术条件和车身的使用性能等要求，对不同类别的冲压件制定相应的质量标准。 4.1根据冲压件在车身上功能尺寸等作用 分为：关键件和非关键件。 4.2根据冲压件在车身上的位置不同及客户的可视程度 分为：A、B、C、D四个区域。 4.3根据冲压件上孔在车身装配及工艺要求 分为：一般孔、定位孔、装配孔。 4.4根据冲压件上料边在车身焊接、压合等工艺要求 分为：一般料边、压合料边、焊接料边。 5、冲压件在整车上分区定义 如下图所示： 汽车分四个区域：两个外区和两个内区。
5.1外1区（A区） 车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以上部位，不包括当车身前后风挡玻璃上边缘离地高度大于1700mm的车型的顶盖和天窗区域。 5.2外1区（B区） 车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以下部位。 车身前后风挡玻璃上边缘离地高度大于1700mm的车型的顶盖和天窗区域。 5.3内1区（C区） 打开车门上车时能看到的部位；坐在司机或乘客座位上，关上车门后能看得见的部位；车身发动机盖、行李盖打开后看得见区域；天窗窗框，油箱加注孔入口等其他区域。 5.4内2区（D区） 除A、B、C三个可视区域，车身上被内饰件等覆盖的、客户一般所不能察觉或发现的部位。 6、冲压件质量缺陷类型 冲压件质量缺陷类型一般分三类。 6.1外观缺陷 包括：裂纹、缩颈、坑包、变形、麻点、锈蚀、材料缺陷、起皱、毛刺、拉毛、压痕、划伤、圆角不顺、叠料、及其他。 6.2功能尺寸缺陷 包括：孔偏、少边、少孔、孔径不符、多料、型面尺寸不符、其他。 6.3返修缺陷 包括：裂纹、孔穴、固体夹杂、未溶合和未焊透、形状缺陷、变形、坑包、刨痕、抛光影、板件变薄、及其他。 7、冲压件的检验方法 7.1外观检验方法 7.1.1触摸检查 用干净的纱布将外覆盖件的表面擦干净。 检验员需戴上纱手套沿着零件纵向紧贴零件表面触摸，这种检验方法取决于检验员的经验，必要时可用油石打磨被探知的可疑区域并加以验证，但这种方法不失为一种行之有效的快速检验方法。7.1.2油石打磨 用干净的纱布将外覆盖件的表面擦干净。 打磨用油石（20×13×100mm或更大）。 有圆弧的地方和难以接触到的地方用相对较小的油石打磨（例如：8×100mm的半园形油石） 油石粒度的选择取决于表面状况（如粗糙度，镀锌等）。建议用细粒度的油石。 油石打磨的方向基本上沿纵向进行，并且很好地贴合零件的表面，部分特殊的地方还可以补充横向的打磨。 7.1.3柔性纱网的打磨 用干净的纱布将外覆盖件的表面擦干净。 用柔性砂网紧贴零件表面沿纵向打磨至整个表面，任何麻点、压痕会很容易地被发现（不建议用此方法检验瘪塘、波浪等缺陷）。 7.1.4涂油检查 用干净的纱布将外覆盖件的表面擦干净。 用干净的刷子沿着同一个方向均匀地涂油至零件的整个外表面。 把涂完油的零件放在高强度的灯光下检查，建议把零件竖在车身位置上。用此法可很容易地发现零件上的微小的麻点、瘪塘、波纹。 结合目前公司现状，采取7.1.1和7.1.2两种方法对在线生产的表面件进行检查。
冲压件的缺陷及检验标准 1、目的 本标准旨在明确制造过程中对各种冲压件质量的描述、检验方法、判定标准、及对冲压件固有缺陷记录和使用标准，为制造过程质量检验提供依据。 2、范围 本标准适用于乘用车制造事业部职责范围内生产的冲压件半成品和成品。 3、术语 3.1 关键冲压件 对整车的结构、装配、生产工艺、使用性能、安全等方面有重要影响的冲压件。 将这一类冲压件作为过程质量的关键环节去加以控制，列为关键冲压件。 3.2 固有缺陷 针对前期产品开发过程中，因技术、工装及设计等原因导致的冲压件存在一些工艺上无法彻底整改的缺陷。制造过程对这些缺陷进行固化和稳定。 4、冲压件质量检验标准制定原则 一个车身上的冲压件繁多，但每个冲压件的质量要求是不一样的。为了在提高整车质量的同时要充分考虑到生产技术条件和质量成本等因素，以便能够充分提高整车生产的综合效能。 因次，制定冲压件的质量检验标准需要结合生产工艺技术条件和车身的使用性能等要求，对不同类别的冲压件制定相应的质量标准。 4.1 根据冲压件在车身上功能尺寸等作用 分为：关键件和非关键件。 4.2 根据冲压件在车身上的位置不同及客户的可视程度 分为：A 、B 、C、D 四个区域。 4.3 根据冲压件上孔在车身装配及工艺要求 分为：一般孔、定位孔、装配孔。 4.4 根据冲压件上料边在车身焊接、压合等工艺要求 分为：一般料边、压合料边、焊接料边。 5、冲压件在整车上分区定义 5.1 （A 区） 车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以上部位，不包括当车身前后风挡玻璃上边缘的顶盖和天窗区域。 5.2 （B 区） 车身腰线装饰条或防擦条的下边线、前翼\后翼轮罩边线等以下部位。 车身前后风挡玻璃上边缘的顶盖和天窗区域。 5.3 （C 区） 打开车门上车时能看到的部位；坐在司机或乘客座位上，关上车门后能看得见的部位； 车身发动机盖、行李盖打开后看得见区域；天窗窗框，油箱加注孔入口等其他区域。5.4 （D 区） 除A 、B 、C 三个可视区域，车身上被内饰件等覆盖的、客户一般所不能察觉或发现的部位。 6、冲压件质量缺陷类型 冲压件质量缺陷类型一般分三类。 6.1 外观缺陷
＜<冲压工艺与模具设计>>试题库及答案 一填空题 １．冷冲压的优点有：生产率高、操作简便,尺寸稳定、互换性好，材料利用率高。２．冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形,从而获得所需零件的一种加工方法。 3.一般的金属材料在冷塑变形时会引起材料性能的变化。随着变形程度的增加,所有的强度、硬度都提高,同时塑性指标降低，这种现象称为冷作硬化。 4．拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。５．材料的屈强比小,均匀延伸率大有利于成形极限的提高。 6.冲裁件的断面分为圆角，光面,毛面,毛刺四个区域。 7.翻孔件的变形程度用翻孔系数K 表示,变形程度最大时,口部可能出现开裂 8.缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙,冲裁件尺寸精度可达IT8-IT6级。 1０．冷冲压模具是实现冷冲压工艺的一种工艺装备。 11.落料和冲孔属于分离工序，拉深和弯曲属于成形工序。 12.变形温度对金属塑性的影响很大,一般来说，随着变形温度的升高,塑性提高，变形抗力降低。 １4.材料在塑性变形中，变形前的体积等于变形后的体积，用公式来表示即：ε１+ε2+ε3=0 。 15．冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。１6.冲裁模工作零件刃口尺寸计算时,落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2－３级。 17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。 18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高。 19．拉深时可能产生的质量问题是起皱和开裂 ２１用于实现冷冲压工艺的一种工艺装备称为冲压模具。 2２冲压工艺分为两大类,一类叫分离工序,一类是变形工序。 23物体在外力作用下会产生变形，若外力去除以后,物体并不能完全恢复自己的原有形状和尺寸，称为塑性变形。
冲压过程质量控制规 编制： 审核： 批准： 生效日期： 受控标识处：受控(1)
分发号： 发布日期：2012年6月28日实施日期：2012年6月28日 第一部分：过程质量控制项目 1.0 目的及围 2.0 人员及人员素质 3.0 设备、模具、工装 4.0 存放、处理、运输 5.0 缺陷分析、纠正、持续改进 第二部分：过程质量控制管理办法 1.0 目的 2.0 适用围 3.0 职责 4.0 规定 5.0 记录 第一部分：过程质量控制项目 1.0 目的及围 本管理办法适用于冲压车间生产工段、班组生产过程控制，是对生产过程质量控制实施、评审、考核的依据，此办法从发布之日起执行。 2.0 人员及人员素质 2.1生产操作者熟知对产品和生产过程质量监督的责任和权力 2.1.1操作者参与改进工作的意识 ●根据生产实际情况提出改进的建议； ●主动实施改进，配合改进试验工作； ●做改进记录并存档； ●主动交流、接收信息。 2.1.2操作者自检 ●通过目视、手摸、油石等手段按质量标准对制件控制表面、孔、面的质量，工艺容等项目进行自检； ●做自检记录并存档； ●出现问题及时发现问题、并立即排除、通知或安排计划解决； ●对出现的不合格品做出标记并隔离存放；
●自检率为100%。 2.1.3 过程认可与点检 ●过程控制受控、有效、可靠、准确； ●人为可控因素的影响在控制围； ●人为可控因素影响的不合格品数量的发展趋势呈下降趋势； ●做过程记录并存档； ●生产过程按标准化进行； ●生产前维修班组按点检标准对使用的设备、模具、辅助等进行点检与状态认可； ●做点检测记录并存档； ●出现问题及时发现、并立即排除、通知或安排计划解决。 2.1.4过程控制 ●人为可控因素影响的不合格品数量的发展趋势呈下降趋势； ●在控制图中，人为可控因素影响引起的曲线波动在UCL－LCL线之间并靠近CL线； ●当曲线波动超出UCL或LCL时，制定改进措施，跟踪改进工作。完成改进后进行检验，保证措施有效； ●做记录并存档。 2.1.5终止生产 ●在生产过程中，操作者发现制件有质量问题时，立即停止生产并排除问题，在不能自行解决时，通知专业人员处理； ●对出现的不合格品做出标记并隔离存放。 3）做记录并存档。 2.2 生产操作者具有保养生产设备和清理生产坏境的责任 2.2.1整齐与干净 ●生产用设备、模具、工装、辅具、工具、器具、附近、箱、饮水机、班组管理用品等按定置摆放、按要求保持清洁； ●工作场地清洁无杂物、污物； ●生产操作者衣着整齐、干净； ●废料入口处无堆积废料； ●制件不直接落地； ●板料、拉延模具用塑料薄膜覆盖； ●工位组织合理、最大限度符合人机过程。 2.2.2进行维修与保养 ●按计划定期、定时对生产用设备、模具、工装、天车、辅具、工具、附件等进行点检、保养、润滑、清擦、清点。 ●当生产用设备、模具、工装、辅助、工具、器具、附件等出现问题时，立即停止生产并排除问题，不能进行解决时，报请专业人员处理。 ●做维修保养记录并存档。 2.3操作者适合于完成所交付的任务并保持其素质 2.3.1生产过程指导、培训、素质证明（结果）《冲压车间操作规程》、《冲压安全操作卡》、《设备操作使用规程》、《模具使用规程》、《冲压件生产工艺卡》、《标准化操作卡》、《生产计划》、《冲压车间检验规程》、《质量过程控制办法》、《冲压件装箱标识说明》、《生产现场管理办法》、《生产班组管理办法》、《TPM
冲压车间过程质量控制管理办法 版本号：C 修改码：O ******* 1 目的 为有效控制产品质量，使冲压件质量满足下工序需求，避免不合格品下流和不合理转序，将不合格的产品控制到生产工序之前，特制定本办法。 2 适用范围 本制度适用于******冲压车间的过程质量控制管理，鄂尔多斯基地冲压车间的冲压件返修工作。 3 相关文件 3.1《冲压车间生产管理办法》 3.2《冲压车间冲压作业指导书》 3.3《不合格品控制方法》 4 术语和定义 4.1 质量---满足规定的需要 4.2 过程质量---一般指物料入仓到成品入库前各阶段的生产活动各质量控制 4.3 “四门、两盖”---指左/右前/后车门外板，前机罩外板、后行李舱外板 4.4 返工、返修---是指为使不合格产品符合要求而对其所采取的措施 5 职责 5.1 冲压车间作为本办法的归口管理部门。 5.2冲压车间各班组、人员必须认真执行。 5.3.冲压车间检验员： 5.3.1 冲压车间检验员负责组织不合格品的鉴定、评价工作。 5.3.2负责出具冲压件不良品鉴定单。 5.3.3 负责出具返修冲压件修复后的合格标识或报废单。 5.4冲压车间钣金修理班：负责对质检员判定的不良品进行返工，返修。 5.5 冲压车间负责冲压自制件不合格品的标识、隔离。 5.6 追查不合格品冲压件流出的原因。 6 管理内容 6.1 生产班组按《冲压车间作业指导书》规定要求调试出首件后要严格自检，自检确认合格后交车间检查员鉴定，经检查员鉴定合格后，班组才可以组织生产。 6.2 各班组按照生产指令领取材料时，要认真核对材料厂家、牌号、炉号、批次号以及材料规格尺寸、厚度和数量，并按《冲压车间生产管理办法》要求记录。材料表面不允许有划伤、麻坑、卷边等缺陷。 6.3 当人工剪切和落料生产板料时，不允许板料划伤、磕边、毛刺影响下工序生产以致造成废品。
钣金件检验规范 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

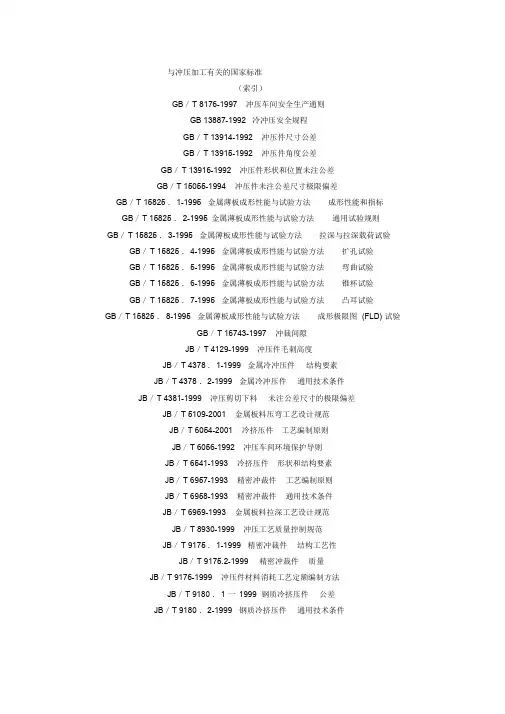

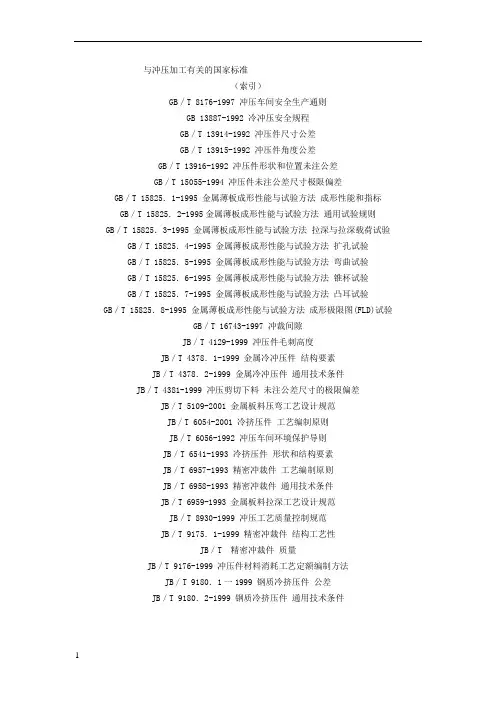

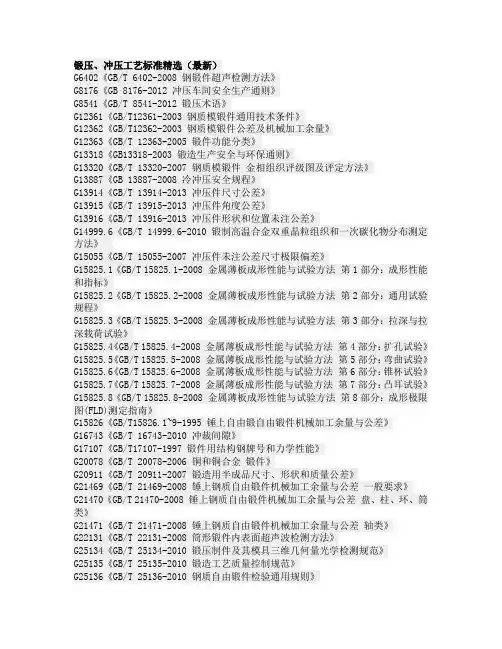

Q/XW Q/XW JXXXXX-2012 钣金件检验规范 （征求意见稿） 2012-XX-XX 发布 2012-XX-XX实施 发布 Q/XW JXXXXX-2012 1. 目的 本标准旨在明确制造过程中对各种钣金件质量的描述、检验方法、判定标准、及对钣金件固有缺陷记录和使用标准，为制造过程、入库的质量检验提供依据。 2. 适用范围 本标准适用于本公司范围内生产的冲压件半成品和成品的检验。 3. 引用标准 GB/T 2828 逐批检查计效抽样程序及抽样表 GB/T 13914-2002 冲压件尺寸公差 GB/T 700-2006 碳素结构钢 GB/—1998 标准公差数值 GB/T1031—1995 表面粗糙度参数及其数值 GB/T 质量管理和质量保证术语 GB/T 13915-92 冲压件角度公差 JB/T 8930-1999 冲压工艺质量控制规范
JB/T 4129-1999 冲压件毛刺高度 GB/T 15055-2007 冲压件未注公差尺寸极限偏差 GB/T 8923-2009 涂覆涂料前钢材表面处理表面清洁度的目视评定 GB/T 708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 4.术语定义 关键钣金件 对整车的结构、装配、生产工艺、使用性能、安全等方面有重要影响的钣金件将这一类钣金件作为过程质量的关键环节去加以控制，列为关键钣金件。 固有缺陷 针对前期产品开发过程中，因技术、工装及设计等原因导致的钣金件存在一些工艺上无法彻底整改的缺陷,制造过程对这些缺陷进行固化和稳定。 钣金件分类 根据钣金件在车身上功能尺寸等作用 分为：关键件和非关键件。 根据钣金件在车身上的位置不同及客户的可视程度 Q/XW JXXXXX-2012分为：A 、B 、C、D 四个区域。 根据钣金件上孔在车身装配及工艺要求 分为：一般孔、定位孔、装配孔。 分为：一般料边、压合料边、焊接料边。 钣金件在整车上分区定义 钣金件质量缺陷类型
冲压过程质量控制规范 编制：审核: 批准: 生效日期： 受控标识处: 受控(1) 分发号: 发布日期：2012年6月28日实施日期：2012年6月28日第一部分：过程质量控制项目 1.0目的及范围 2.0 人员及人员素质 3.0 设备、模具、工装 4.0 存放、处理、运输 5.0 缺陷分析、纠正、持续改进第二部分：过程质量控制管理办法 1.0 目的 2.0 适用范围
3.0 职责 4.0 规定 5.0 记录 第一部分：过程质量控制项目 1.0 目的及范围本管理办法适用于冲压车间生产工段、班组生产过程控制，是对生产过程质量控制实施、评审、考核的依据，此办法从发布之日起执行。 2.0 人员及人员素质 2.1生产操作者熟知对产品和生产过程质量监督的责任和权力 2.1.1操作者参与改进工作的意识 ?根据生产实际情况提出改进的建议； ?主动实施改进，配合改进试验工作； ?做改进记录并存档；?主动交流、接收信息。 2.1.2操作者自检?通过目视、手摸、油石等手段按质量标准对制件控制表面、孔、面的质量，工艺内容等项目进行自检； ?做自检记录并存档； ?出现问题及时发现问题、并立即排除、通知或安排计划解决；?对出现的不合格品做出标记并隔离存放； ?自检率为100%。 2.1.3过程认可与点检 ?过程控制受控、有效、可靠、准确； ?人为可控因素的影响在控制范围内；?人为可控因素影响的不合格品数量的发展趋势呈下降趋势；?做过程记录并存档； ?生产过程按标准化进行；?生产前维修班组按点检标准对使用的设备、模具、辅助等进行点检与状态认可；?做点检测记录并存档； ?出现问题及时发现、并立即排除、通知或安排计划解决。 2.1.4过程控制 ?人为可控因素影响的不合格品数量的发展趋势呈下降趋势； ?在控制图中，人为可控因素影响引起的曲线波动在UC—LCL线之间并靠近CL线； ?当曲线波动超出UCL 或LCL 时，制定改进措施，跟踪改进工作。完成改进后进行检验，保证措施有效； ?做记录并存档。 2.1.5终止生产?在生产过程中，操作者发现制件有质量问题时，立即停止生产并排除问题，在不能自行解决时， 通知专业人员处理； ?对出现的不合格品做出标记并隔离存放。 3）做记录并存档。 2.2生产操作者具有保养生产设备和清理生产坏境的责任 2.2.1整齐与干净?生产用设备、模具、工装、辅具、工具、器具、附近、箱、饮水机、班组管理用品等按定置摆放、 按要求保持清洁； ?工作场地清洁无杂物、污物； ?生产操作者衣着整齐、干净；
1、目的：为了加强对五金冲压车间生产过程的持续改进，有效地管控产品质量，预防质量问题的发生，使车间生 产 在保质保量的状态下高效地运作，特制订本管理规定。 2、适用范围：适用于汕头市瑞祥模具有限公司五金冲压车间的过程及产品质量的管控。 3、职责权限： 3.1车间装模人员负责对设备、模具的点检及产品首件确认工作，并及时做好记录。 3.2车间内部应设置自检人员对各工序的产品质量进行巡检。 3.3质检科巡检人员 3.3.1负责整个车间各工序产品质量的首件再确认、巡回检查、末件检查等检验工作；监控整个生产过程质量及 现场5S工作，并做好相关记录。 3.3.2巡检人员有责任有义务在任何时候向上级提供其所需的质量信息。 3.3.3在发生质量问题时，有权要求车间管理人员及作业员停止生产并提出其处理意见。协助相关人员做好不良 品的处置工作。 3.4质检科负责人对车间巡检工作负总责。 4、定义： 4.1“汕头市瑞祥模具有限公司”下面简称“本公司”。 4.2 首件指一批量产品在各工序开始生产的第一个产品（特指模具变动）。 末件指一批量产品在各工序完成时所生产的最后一个产品。 过程质量工艺纪律（作业员是否存在违规操作的现象）、设备的点检保养以及运行状态、产品 标识、产品的储运及保管、纠正和预防措施的落实、不良品的处置、持续改进等工 作符合相关规定的程度。 5、质量控制流程： 流程图示涉及部门/人员相关文件及 表格 车间/装模人员 车间/装模人员/管理人员；质检科/巡检人员 车间/巡检人员/；质检科/巡检人员 质检科/巡检人员 质检科/巡检人员 作业基准书 巡检规范、首件检验记录表 巡检规范、末件检验记录表、返工/返修单 生产流程卡 装模/调试首件检验 批量生产末件检验 进入下道工序/ 入库 巡回检验 分析原因采取纠正措施 OK NG OK NG OK NG 整批全检 合格品 报废品 返工/返修 进入报废流程
冲压件检查标准 1.目的：确定冲压件的外观、线性尺寸、形位公差检验条件、检验手段的一般标准， 指导合理、经济的进行检验与品质控制；并可指导相关工艺、检验作业指导书的制订。 2.范围：本标准适用信发所有冲压件的外观、线性尺寸、形位公差检验控制。 3. 外观检验 3.1检查方法 产品及原材料的检查方法以如下条件进行目视检查，需要时可使用菲林,并可借助10倍放大镜。对所发现的外观缺陷按相应允收标准作出判定。 3.1.1 位置：检查人员的眼睛与被测对象物表面的距离：30~45cm。对测量对象表面要以垂直及45°的角度进行检查。（参照图1） 3.1.2 照明：2X36W白色日光灯在距离150~200cm处发出之光亮。 3.1.3 视力：检查人员要求正常或矫正视力在1.0以上，且无色盲。 3.1.4 时间：不得在被测对象物上停留，必须以连续的动作进行，若发现异常时，允许不超过5秒的停留时间作确认。 3.2 等级定义
