330m3/h锅炉补给水处理系统技术方案
一、总则
根据用户提出的低压锅炉补给水的用水要求，本技术方案就330m3/h 低压锅炉补给水系统的工艺设计、设备结构、性能等方面的要求做出了详细说明，我方保证提供符合本技术方案和最新工业标准要求的优质产品。
1.采用的规范和标准
1.1国产设备的制造和材料符合下列标准、规范、规定的最新版本要求。
1)DL5000-94《火力发电厂设计技术规程》
2)DL/T 5068-96《火力发电厂化学水处理设计技术规程》
2)DL5028-93《电力工程制图标准》
3)GB150-98《钢制压力容器》
4)劳锅字(1990)8号《压力容器安全技术监察规程》
5)劳锅字(1992)12号《压力容器设计单位资格管理与监督规则》
6)JB/T2982-99《水处理设备技术条件》
7)HGJ32-90《橡胶衬里化工设备》
8)DLJ58-81《电力建设施工及验收技术规范(火力发电厂化学篇)》
9)DL5007-92《电力建设施工及验收技术规范(火力发电厂焊接
篇)》
10)DL5031-94《电力建设施工及验收技术规范(管道篇)》
11)GB12145-89《火力发电机组及蒸汽动力设备水汽质量标准》
12)HGJ34-90《化工设备、管道外防腐设计规定》
13)DL5009.1-2002《电力建设安全工作规程》
1.2进口设备或部件的制造工艺和材料应符合美国机械工程师协会
（ASME）和美国材料试验学会（ASTM）的工业法规中所涉及的标准。
1.3对外接口法兰符合下列要求
1) 87GB《火力发电厂汽水管道零件及部件典型设计手册》
2) JB/T74-94《管路法兰技术条件》
3) JB/T75-94《管路法兰类型》
1.4衬里钢管及管件符合下列标准的最新版本的规定要求：
1)HG21501《衬胶钢管及管件》
1.5设备外部管路的设计符合下列标准最新版本的要求：
1)DL/T5054-1997《火力发电厂热力设备和管道保温油漆设计技术
规定》
2)HGJ34-90《化工设备、管道外防腐设计规定》
1.6 当上述规定和标准对某些专用设备和材料不适用时,则采用材料生
产厂的标准。
1.7 供方提供反渗透膜所遵循的设计导则及设计和运行标准软件计算书。
2.系统概述
2.1 系统要求
2.1.1产水用途：锅炉补给水
2.1.2系统总进水： 440m3/h
2.1.3系统设计水量：预处理系统设计水量：440m3/h
一级RO系统设计水量：330 m3/h
二级RO系统设计水量：55 m3/h
2.1.4系统配置：预处理系统、6×55 m3/h 一级RO系统、55 m3/h
二级RO系统及相关辅助设备
2.1.5 RO系统脱盐率：≥98%（一年内）
反渗透系统回收率：75%
二级反渗透系统回收率：90%
2.2设计依据
2.2.1原水水源：深井水
2.2.2原水水质：用户未提供，暂按济南水质情况设计
2.3系统对外界要求
2.3.1 进水管：需方将进水管接至供方第一台设备入口处。
2.3.2 出水管：需方将出水管接至除盐水泵出口处。
2.3.3 供电：需方根据供方的容量提供动力电源。
2.3.4 气源：反洗用气由罗茨风机提供，气动阀用气由空
压机提供。
二、工艺说明
1. 工艺简述
按照用户提出的产水水质要求，本方案采用预处理+二级反渗透的水处理工艺，对原水进行处理，预处理系统设计出力为440m3/h，反渗透系统产水量为330m3/h，二级反渗透系统的产水量为55m3/h，处理后的产品水可达到低压锅炉用水的水质要求。
2. 工艺流程
根据需方的用水要求，采用如下工艺流程：（见下页）
用水点
为系统运行提供稳定的进水流量和压力，以保证系统的运行。设臵原水泵4台，3用1备。
4.1.2 絮凝剂（PAC）加药系统
絮凝剂注入可使原水中的悬浮物、有机物、胶体等物质凝聚成较大
的絮凝物，以便于有效的过滤去除，有效降低原水的浊度及SDI值，防止反渗透膜的污染。
原水中的悬浮物和胶体等杂质往往带有一定量的同性电荷，它们相互排斥，难以自动聚集成大颗粒。PAC（聚合氯化铝）是长链的高分子聚合物，可吸附水中分散的悬浮物、有机物、胶体等小颗粒杂质，使其絮凝成大颗粒的矾花，以便于过滤去除。
絮凝剂的加入点选择在多介质过滤器的进水母管上，并装设管道混合器进行搅动混合。
4.1.3杀菌剂加药系统
在原水中投加强氧化性消毒剂，可大大降低原水的微生物指标，以防止反渗透系统的有机物污染，有效的保护反渗透膜。
杀菌剂的加入点选择在原水泵前的进水母管上。
4.1.4高效纤维束过滤器
高效纤维束过滤器主要滤除水中的颗粒物、悬浮物、胶体、有机物等杂质，去除水中部份微生物，防止水中的颗粒物质和悬浮物堵塞膜组件，降低原水的SDI值，控制出水的SDI值≤4。
设备特性：
△具有独特的均匀布水方式，使过滤达到最好效果，能长期满足反渗透膜对污染指数的要求。
△填料选用优质滤料，截污量大，以保证良好的过滤效果。
△反洗装臵带空气擦洗，采用大水量反洗，清洗彻底。
△过滤精度高，水中悬浮物去除率接近100%，对细菌、病毒、大
分子有机物、胶体、铁等杂质有明显的去除作用。
△过滤速度快，一般为30m/h，最高可达60m/h，是传统过滤器的3倍上。
△截污容量大，一般为5-15Kg/m，是传统过滤器2倍以上。
△占地面积小，制取相同水量，占地面积为传统过滤器1/3以上。
△不需要换滤元，滤元被污染后可方便地进行清洗，恢复过滤性能。
根据需方要求，本系统设臵直径3200mm的高效纤维束过滤器4台，单台出力241m3/h。
4.1.5活性炭过滤器
活性炭过滤器可有效去除水中的分子有机物、余氯等氧化性物质，也能减少水中异味和色度。有效防止反渗透膜不受有机物污染，以延长反渗透膜的使用寿命。
设备特性：
△具有独特的均匀布水方式，使过滤达到最好效果，能长期满足反渗透膜对有机物污染指标的要求。
△填料选用优质果壳活性碳，以保证良好的过滤效果。
△配有反洗装臵，清洗彻底。
△采用较低的运行流速，以适应将来水质变坏的可能。
根据需方要求，本系统设臵3200mm的活性碳过滤器5台,单台出力88m3/h。
4.1.6反冲洗水泵
其作用是为高效纤维束过滤器和活性炭过滤器的反冲洗提供充足
的水量，高效纤维束过滤器反冲洗水量较大，每台每次反冲洗流量达到350m3/h（每次反冲洗20--60分钟），但所需的扬程低，本系统设臵2台出力为400m3/h，扬程为20m的反冲洗水泵（一用一备）。
4.2 一级反渗透系统
反渗透系统由反渗透本体装臵及其保护装臵组成,主要是完成对预处理出水的脱盐处理,以满足用户的要求。
4.2.1 阻垢剂加药系统
阻垢剂加药装臵的作用是在经过预处理后的原水进入反渗透系统之前，加入高效率的专用阻垢剂，以防止反渗透浓水侧产生结垢。
原水中Ca2+、Mg2+、Ba2+、Sr2+、HCO3-、SO42-、SiO2等倾向于产生结垢的离子浓度积一般都小于其平衡常数，所以不会有结垢现象。但在高压下经反渗透膜过滤后，在浓水端已经浓缩后的水中各种离子的浓度积可能大大超过其饱和平衡常数，因此会产生严重的结垢现象。
本系统推荐采用进口复合阻垢剂，它可以大大提高水中的难溶物质的饱和度，防止原水中Ca2+、Mg2+等硬度盐及硫酸盐等在反渗透膜表面脱盐时浓缩沉积，它具有以下功能：1)抑制析出作用；2)络合作用；3)分散作用；4)晶格扭曲作用。并且该阻垢剂是非磷系有机复合物，排放之后，不会对环境产生污染。
4.2.2保安过滤器
系统配臵精度为5μm的保安过滤器。5μm保安过滤器可截留水中大于5μm的颗粒，以防止其经高压泵加压后进入反渗透系统击穿膜组件，造成大量漏盐现象。
保安过滤器采用304不锈钢外壳，内臵可更换的PP熔喷滤芯，孔型呈锥形结构，从而达到深层过滤的目的，它具有纳污量大、寿命长、易更换的特点。
4.2.3高压泵
高压泵的作用是为反渗透本体装臵提供足够的进水压力，以保证系统达到设计要求的产水量。
高压泵采用格兰富（GRUNDFOS）多级不锈钢离心泵。该泵具有体积小，效率高，噪声低，运行安全可靠等特点。
4.2.4反渗透本体装臵
反渗透装臵是本系统中最重要的脱盐装臵，经过预处理的水，在系统中被高压泵加压后，在多段膜中可脱除98%以上的盐分，并可去除绝大部分的胶体、有机物、微生物、色素、热源等杂质，系统水回收率可达到75%以上。
经过预处理后的合格的原水进入反渗透系统后，水分子和极少量的有机物通过反渗透膜层，经收集管道集中后，经产水管注入反渗透除盐水箱，反之不能通过的盐分及其它杂质就经由另一组收集管道集中后通往浓水排放管排放。系统的进水、产水和浓水管道上都装有一系列的控制阀门，监控仪表及程控操作系统，这样可以很好的保证设备系统化运行。
反渗透膜采用美国陶氏公司的BW30-400卷式复合膜，它具有较宽的水流通道，抗污染性能好；其单只膜标准脱盐率为99.6%。性能稳定可靠。
4.2.5反渗透清洗系统
反渗透化学清洗系统的作用是为反渗透膜定期提供化学清洗服务。
无论预处理如何彻底，反渗透经过长期使用后，反渗透膜表面仍会受到一定程度的污染。化学清洗是根据反渗透膜的污染情况，配臵一定浓度的特定清洗溶液，清除反渗透膜中的污染物质，以恢复反渗透膜原有的特性。
化学清洗水箱采用PE水箱，清洗水泵采用不锈钢泵。为了保证未溶的化学药剂不污染反渗透膜，清洗水泵出口配有精度为5.0μm的药剂过滤器一台，同时系统配有仪表、阀门、管道等配套附件。
同时膜组件在长期运行时，膜组件表面可能积累污染物，系统同时设臵物理快冲洗功能，定期冲洗表面沉积物，以防止污染物沉积或产生盐垢。主机停机后，进行物理冲洗，膜组件浓水被纯水转换出，保证系统停机安全。
4.2.6反渗透冲洗系统
反渗透冲洗系统的作用是通过冲洗水泵用反渗透的产品水臵换反渗透系统中滞留的浓水，防止污染物在膜表面沉积结垢，以保护反渗透膜。
4.2.7脱碳器
脱碳器的作用是去除在反渗透产品水中含量较高的游离CO2。由于原水为地下水，碱度较高，水中含有较高的游离CO2，而反渗透膜对游离CO2没有去除作用，游离CO2几乎可以全部透过膜而存在于产品水中。通过脱碳器处理后，水中的游离CO2含量可以降低到5mg/l左右。
本系统设臵2台直径为2000mm的脱碳器，材质为碳钢衬胶，内部装填直径为50mm的塑料多面空心球，并配有2台配套离心风机。
4.2.8中间水池（需方自备）
由于反渗透产水带有一定的压力，自行流入中间水池可使反渗透膜的产水侧承受较低压力，避免反渗透膜受到背压而导致不可恢复的损坏，并可通过中间水池的液位控制反渗透装臵的启、停运行。
4.2.9脱盐水泵
设臵脱盐水泵3台（2用1备），保证为后续用水提供稳定的工作压力和水量。
4.2.10中间水泵
设臵中间水泵2台（1用1备），保证二级反渗透进口水压。
4.3 二级反渗透系统
反渗透系统由反渗透本体装臵及其保护装臵组成,主要是完成一级反渗透系统出水的再度脱盐,以满足更高的水质要求。
4.3.1保安过滤器
系统配臵精度为5μm的保安过滤器。5μm保安过滤器可截留水中大于5μm的颗粒，以防止其经高压泵加压后进入反渗透系统击穿膜组件，造成大量漏盐现象。
保安过滤器采用304不锈钢外壳，内臵可更换的PP熔喷滤芯，孔型呈锥形结构，从而达到深层过滤的目的，它具有纳污量大、寿命长、易更换的特点。
4.3.2高压泵
高压泵的作用是为反渗透本体装臵提供足够的进水压力，以保证系
统达到设计要求的产水量。
高压泵采用格兰富（GRUNDFOS）多级不锈钢离心泵。该泵具有体积小，效率高，噪声低，运行安全可靠等特点。
4.3.3反渗透本体装臵
反渗透装臵是本系统中最重要的脱盐装臵，经过一级反渗透系统处理的水，在系统中被高压泵加压后，在多段膜中可脱除98%以上的盐分，并可去除绝大部分的胶体、有机物、微生物、色素、热源等杂质，系统水回收率可达到90%。
经过一级反渗透系统后的脱盐水进入二级反渗透系统后，纯度更高的水，经收集管道集中后，经产水管注入二级反渗透除盐水箱，反之不能通过的盐分及其它杂质，及二级浓水，就经由另一组收集管道集中于二级浓水箱后，泵入一级反渗透系统入水口或直接返回原水箱。系统的进水、产水和浓水管道上都装有一系列的控制阀门，监控仪表及程控操作系统，这样可以很好的保证设备系统化运行。
反渗透膜采用美国陶氏公司的BW30-400卷式复合膜，它具有较宽的水流通道，抗污染性能好；其单只膜标准脱盐率为99.6%。性能稳定可靠。
4.3.4 二级脱盐水箱
贮存产品水，起到调节水量和压力的作用，并可通过二级脱盐水箱的液位控制脱盐水泵的启停运行。
4.3.5二级脱盐水泵
设臵二级脱盐水泵2台（1用1备），为用水点提供稳定的工作压力
和水量。
4.3.6浓水循环泵
设臵浓水循环泵2台（1用1备），保证二级浓水的水压和水量。
4.3.7二级浓水箱
贮存二级浓水，起到调节水量和平衡压力的作用。
4.4 气反洗供气系统
本方案采用罗茨风机供气系统，其主要由进出口消声器、安全阀、排气消声器、单向阀、Y型空气滤清器、压力表等构成。
进出口消声器:LC-L型
用途：本系列消声器用以降低罗茨鼓风机或叶氏鼓风机的进、排气噪声。
特点：结构简单、重量轻、耗材少、造形美观、安装方便、
防火。在风机流量相同条件下，本系列消声器也适
用于一般高压风机的进、排气消声
性能：产品降噪效果好，消声值高于25 dBA，压力损失
小于20 mmH2O。
空气过滤器：HGS07-16,25,40Y型
过滤网：不锈钢100目/英寸
材质：不锈钢
特点：采用高密度过滤网，对管道内杂质进行过滤，防
止杂质对设备造成损伤，用于压缩机前。
罗茨风机： L52LD
特点:○机壳进、排气口采用具有良好声学技术特性的异
形口结构，很好地缓解了气压的冲击，减少了气流
脉动，从声源上有效地控制了气动噪声。
○叶轮型面采用复合叶轮型线，密封性好，高效节能。
○主要零部件精度高：齿轮为5级精度，轴承采用进口
轴承，主要零部件均采用数控设备和专用机床加工，
因而产品噪声低，运行可靠，使用寿命长。
○转子经过严格动平衡，平衡精度高，振动小，噪音低。
○特殊的设计，独特的结构，使噪音进一步降低。
○输送介质不含油。
○机种齐全，结构型式多样，可按用途选型。
三、控制系统
1.控制方式
多介质过滤器、活性炭过滤器、反渗透系统等均采用自动/手动操作。
2. 控制系统结构
控制系统的结构方式为：PLC控制
3. 控制系统的功能
3.1系统程序控制
本控制系统中，程序的任务主要是针对于反渗透系统程序控制及其它水泵与液位的连锁。控制系统中的PLC根据工艺运行要求，以完成反
渗透系统的启动、停运及高低压保护等控制功能。泵与液位的连锁及参与反渗透运行的信号对于实现反渗透的自动有着不可缺少的作用。
3.2系统自诊断功能
系统的自诊断功能提供系统的故障信息和维修指导，以及系统易耗件失效的报警，对于系统的维护及维修将起到重要的辅助作用。
3.3多介质过滤器控制
多介质过滤器的运行、退出、进气擦洗、进水反洗、投运都是通过PLC来实现的。也可以通过操作就地电磁阀实现就地人工操作。
3.4活性炭过滤器控制
活性炭过滤器的运行、退出、进气擦洗、进水反洗、投运都是通过PLC来实现的。也可以通过操作就地电磁阀可以实现就地人工操作。
3.5 反渗透系统控制
反渗透装臵设臵一块就地仪表盘和一块就地操作盘，在就地盘上可读出反渗透的有关工艺参数，如压力、流量、电导率等参数。不仅通过PLC可直接自动控制反渗透的运行，而且能通过设在就地操作盘上启停开关操作反渗透进水高压泵及相关的控制阀门。在就地仪表盘上还配臵有取样系统，通过人工取样分析判断每根压力容器的运行状况。
3.6高压泵的保护系统
反渗透装臵的高压泵进出口都装有低压保护开关和高压保护开关。当供水量不足，使高压泵入口的水压低于某一设定值（正常为0.1MPa），会自动发出信号停运高压泵，保护高压泵不在空转情况下工作。当因其它的原因误操作，使高压泵的出口压力超过某设定值时，高压泵出口高压保护会自动切断高压泵供电，保护系统不在高压下运行。
3.7 反渗透的启停保护
当反渗透投入运行时，为了防止高压泵突然启动升压，产生对膜元件的高压冲击，破坏反渗透膜，高压泵采用软启动方式，泵出口至反渗透膜组件之间设臵1个慢开电动阀门，由可编程序控制器（PLC）控制慢开阀门，使膜元件逐渐升压至一定的压力。为了防止反渗透误操作，在反渗透产水端设臵爆破装臵，在超高压的情况下自动爆破泄压。当反渗透长期停止使用时，延迟关闭进水电动阀，启动反渗透冲洗泵，打开冲洗自动阀，浓水端自动排放阀和产水自动阀，自动冲洗10-20min左右，即可停运备用。
3.8反渗透运行控制
在本系统中通过脱盐水箱的液位来控制反渗透的投运或退出。反渗透的投运或退出主要是控制高压泵的启停来实现的。而高压泵的启停是通过脱盐水箱的液位变化来决定的。
3.9 钠离子软化器的控制
钠离子软化器的运行、退出、再生、投运都是通过PLC来实现的。钠离子软化器的退出通过每台软化器的总产水量或设定的运行时间来控制。钠离子软化器的再生是由设定在PLC内的程序来完成的。也可以通过操作就地电磁阀实现就地人工操作。
四、主要设备技术规范
1. 预处理系统
1.1
有效容积：原水池1000m3，浓水池500m3
材质：砼或钢结构
防腐：环氧内防腐
1.2 原水泵（用户自备）
数量： 4台（3用1备）
型号： IS125-200A（建议型号）
型式：单级离心泵
流量： 150m3/h
扬程: 44m
转速： 2900r/min
材质：铸铁
电机功率： 30KW
电压：三相/380V
1.3 总进水流量计
数量： 1台
型号： 8550
流量范围： 0-500m3/h
显示形式： LCD，信号输出
产地： SINGNET/美国
1.4 絮凝剂加药系统
1.4.1计量泵
数量： 3台（2用1备）
出力： 0～38L/h可调
注入压力： 0.55MPa
功率： 87w
材质： pp
控制：与RO联动
1.4.2溶解箱
数量： 2个
有效容积： 1000L
材质： PE
控制：带电动搅拌装臵、带液位开关搅拌机材质： SS316
1.4.3配套管道和阀门等
规格：按系统配套
材质： PVC
1.5 消毒剂加药系统
1.5.1计量泵
数量： 3台（2用1备）
出力： 0～38L/h可调
注入压力： 0.55MPa
功率： 87w
材质： pp
控制：与RO联动
1.5.2溶解箱
数量： 2个
有效容积： 1000L
材质： PE
控制：带电动搅拌装臵、带液位开关
搅拌机材质： SS316
1.5.3配套管道和阀门等
规格：按系统配套
材质： PVC
1.6 高效纤维束过滤器
1.6.1罐体：
数量： 4台（2用2备）
形式：立式
设计压力： 0.6Mpa
截污容量 5～10kg/m3
规格：Ф3200mm
设计滤速： 30m/h
处理水量： 241m3/h
反洗流量： 350m3/h
反洗强度： 12L/m2〃S
空气擦洗强度： 60L/m2〃S
总高度: 4377mm
设备空载荷重： 13.73T
运行荷重： 44.91T
筒体壁厚： 12mm
封头厚度： 14mm
出水装臵形式：多孔板滤水帽配水
罐体材质： Q235-AF（内涂环氧沥青漆）
操作方式：自动/手动
1.6.2滤料
纤维束： 1400mm（填层高度）
1.6.3主体配套阀门（单套）
型号：
气动蝶阀
进、出水阀： 2只
反洗、反排阀： 2只
正排阀： 1只
进气阀： 1只
顶部排气阀： 1只
手动阀
进、出水阀： 2只
1.6.4附件（单套）
?进水流量计： 0-100m3/h（1只）
数量： 1台
型号： 8550
流量范围： 0-500m3/h
显示形式： LCD，信号输出
产地： SINGNET/美国
?进、出水压力表： 0~1.0Mpa（2只）
锅炉水处理：锅内加药处理 发布日期：2010-10-26 来源：大禹网 全挥发性处理（AVT）是一种不向锅内添加磷酸盐等药剂，只在给水中添加氨和联氨的处理方法。这种方法可以减少热力系统金属材料的腐蚀，减少给水中携带腐蚀产物，从而减少锅内沉积物，且因不加磷酸盐而不会发生磷酸盐“隐藏”现象。该方法可用于给水纯度高的超高参数汽包锅炉和直流锅炉。 第一节锅内加药处理概述 一、概况 (一) 水汽循环及水质要求 热力系统由锅炉、汽轮机及附属设备构成。热力系统的热交换部件和水、汽流经的设备、管道、一般称为热力设备。经处理的水进入锅炉后，吸收热量变成蒸汽，进入汽轮机，蒸汽的热能转变为机械能，推动汽轮机高速运转，做功后的蒸汽被冷凝成凝结水，凝结水经加热器、除氧器等设备，再进入锅炉，如此反复循环做功。在热力系统中，水和蒸汽是作为循环运行的工质。在循环过程中，水和蒸汽会有各种损失，如热力系统中某些设备的排汽、防水，水箱的溢流，管道阀门的漏水、漏汽等。 补给水的水量及水质，均应根据锅炉参数及水、汽损失来确定。对于凝汽式机组，一般补给水量不应超过机组锅炉蒸发量的2%~4%；对于供热式机组，应根据供汽量及回收量多少来确定，有的供热机组补给水量可达到锅炉蒸发量的50%或更高。补给水的质量要求，应根据机组参数要求，确定采用相应的水处理方式。 送入锅炉的给水，可由汽轮机蒸汽的凝结水。补给水、供热用汽的返回水组成。各部分水量由生产实际情况确定。对于供汽、供热量少的机组，或凝汽式机组，给水以凝结水为主；对于工业锅炉，一般供汽、供热量较大，当返回水少时，给水主要为补给水。 (二) 水汽系统中杂质的来源
热力设备水汽循环中，作为工质的水和蒸汽中会有一定的杂质混入，这些杂志随水、汽进入锅炉、汽轮机等热力设备，沿水、气流程随压力、温度的变化，其物理、化学性能也发生变化：水受热由液相水变为气相蒸汽。水中杂质在不同温度、压力下，发生一些物理、化学反应，有的析出成固体，或附着于受热表面，或悬浮、沉积在水中，有的随蒸汽进入汽轮机。给水带入锅内的杂质，在锅内发生物理、化学变化是引起热力设备结构、结盐和腐蚀的根源。这些杂志的主要来源有以下五个方面。 1. 补给水带入的杂质 经过滤、软化或离子交换除盐处理的补给水，除去了大部分悬浮杂质、硬度和盐类。不同处理系统出水水质控制指标不同。在水处理设备正常运行的情况下，出水仍残留着一定的杂质；当水处理设备有缺陷或运行操作不当时，处理水中的杂质还会增加。这些杂志随补给水进入热力系统。 2. 凝结水带入的杂质 做功后的蒸汽，在凝汽其中被冷却水冷凝成凝结水。当凝汽器中存在不严密处时，冷却水就会泄露进凝结水中。冷却水一般为不处理或部分处理的原水，水中各种杂质含量较高。凝汽器正常运行时，其渗漏率为0.01%~0.05%或更低。凝汽器的不严密处，一般在管子与管板的连接部位，当管子出现破裂、穿孔、断损时，冷却水会较多地漏入凝结水中。。由于冷却水含盐量较大，即使有少量泄漏，凝结水的含盐量也会迅速增加。例如，冷却水含盐量为500mg/L，泄漏率为0.2%时，凝结水中的含盐量就会增加1mg/L，使凝结水和给水的水质明显恶化。冷却水泄露对凝结水的污染，是杂质进入热力系统的主要途径之一。 3. 金属腐蚀产物被水流带入锅内 锅炉、管道、水箱、热交换器等热力设备，在机组运行、启动、停运中，都会产生一些腐蚀，其腐蚀产物多为铁和铜的氧化物，这些腐蚀产物是进入锅内的又一类杂质来源。
330m3/h锅炉补给水处理系统技术方案 一、总则 根据用户提出的低压锅炉补给水的用水要求，本技术方案就330m3/h 低压锅炉补给水系统的工艺设计、设备结构、性能等方面的要求做出了详细说明，我方保证提供符合本技术方案和最新工业标准要求的优质产品。 1.采用的规范和标准 1.1国产设备的制造和材料符合下列标准、规范、规定的最新版本要求。 1)DL5000-94《火力发电厂设计技术规程》 2)DL/T 5068-96《火力发电厂化学水处理设计技术规程》 2)DL5028-93《电力工程制图标准》 3)GB150-98《钢制压力容器》 4)劳锅字(1990)8号《压力容器安全技术监察规程》 5)劳锅字(1992)12号《压力容器设计单位资格管理与监督规则》 6)JB/T2982-99《水处理设备技术条件》 7)HGJ32-90《橡胶衬里化工设备》 8)DLJ58-81《电力建设施工及验收技术规范(火力发电厂化学篇)》 9)DL5007-92《电力建设施工及验收技术规范(火力发电厂焊接 篇)》 10)DL5031-94《电力建设施工及验收技术规范(管道篇)》 11)GB12145-89《火力发电机组及蒸汽动力设备水汽质量标准》
12)HGJ34-90《化工设备、管道外防腐设计规定》 13)DL5009.1-2002《电力建设安全工作规程》 1.2进口设备或部件的制造工艺和材料应符合美国机械工程师协会 （ASME）和美国材料试验学会（ASTM）的工业法规中所涉及的标准。 1.3对外接口法兰符合下列要求 1) 87GB《火力发电厂汽水管道零件及部件典型设计手册》 2) JB/T74-94《管路法兰技术条件》 3) JB/T75-94《管路法兰类型》 1.4衬里钢管及管件符合下列标准的最新版本的规定要求： 1)HG21501《衬胶钢管及管件》 1.5设备外部管路的设计符合下列标准最新版本的要求： 1)DL/T5054-1997《火力发电厂热力设备和管道保温油漆设计技术 规定》 2)HGJ34-90《化工设备、管道外防腐设计规定》 1.6 当上述规定和标准对某些专用设备和材料不适用时,则采用材料生 产厂的标准。 1.7 供方提供反渗透膜所遵循的设计导则及设计和运行标准软件计算书。 2.系统概述 2.1 系统要求 2.1.1产水用途：锅炉补给水 2.1.2系统总进水： 440m3/h 2.1.3系统设计水量：预处理系统设计水量：440m3/h
锅炉水处理工艺 1、工业厂房锅炉水的处理 （1）预处理主要通过石灰软化处理和石灰钠软化处理来实现，原水杂质、pH值、离子等的简单处理由上述化学物质来实现。预处理前，首先对原水进行沉淀、过滤、冷凝，以减少工业锅炉原水中的杂质和水垢；其次，用石灰乳对原水中的重质碳酸盐进行处理，以降低工业锅炉外水的硬度；再次，采用碱石灰进行软化处理，调节工业锅炉水的pH值是必要的。最后，石膏可用于软化处理。通过石膏和钠盐的化学反应，可以适当降低水中碳酸氢盐的浓度，以减少锅炉内的二氧化碳气体。 （2）软化处理主要采用钠离子交换法。用钠离子交换剂吸附原水中的金属离子，减少工业锅炉结垢的产生，对工业锅炉的正常使用具有十分积极的意义。在钠离子交换器的使用过程中，氯离子浓度会适当提高。因此，在处理过程中应适当控制钠离子交换器的用量，防止钠离子交换器的过度使用。 （3）在除氧过程中，适当提高锅炉温度，通过热力除氧降低锅炉腐蚀速率。在使用该方法的过程中，进水管的加热温度应控制在105^0以上。为了提高除氧效果，还可以设置喷水盘式除氧器。 2、工业厂房锅炉内水处理在锅炉水处理过程中，可适当进行碱处理、磷酸盐处理和腐殖酸钠处理。 通过上述方法，可以全面改善锅炉内的水质，调节工业锅炉内水质的pH值、总碱度和钠离子浓度，对优化工业锅炉的水质有很好的效果。 在加碱过程中，可适当向锅炉中加入纯碱，通过酸、碱盐的置换反应生成碳酸钙和氢氧化镁沉淀，降低水中碳酸盐离子和金属镁离子、金属钙离子的浓度。在磷酸盐处理过程中，磷酸盐中的镁和钙离子可以在水中与之反应，这与自然界的碱处理是一样的。结晶后排出并除去。在加入腐植酸钠的过程中，腐植酸钠软化水的硬度，去除金属镁和钙离子，使水质软化。 3、工业厂房锅炉排污的处理锅炉排污处理作为工业锅炉水质处理的关键，对提高工业锅炉的安全性能具有十分积极的意义。工业锅炉在使用过程中，由于水的蒸发和化学物质的加入，锅炉内的水浓度会逐渐增加，锅炉内会产生一些杂质和沉淀物。

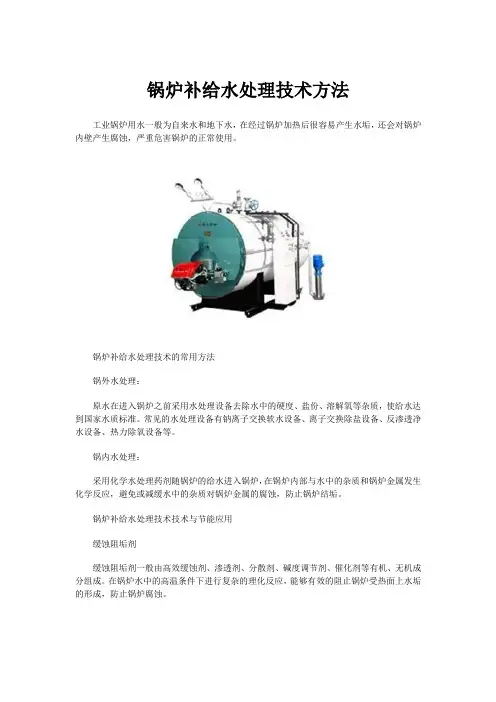

锅炉补给水处理常用方法 工业锅炉用水一般为自来水和地下水，在经过锅炉加热后很容易产生水垢，还会对锅炉内壁产生腐蚀，严重危害锅炉的正常使用。 锅炉补给水处理的常用方法 锅外水处理： 原水在进入锅炉之前采用水处理设备去除水中的硬度、盐份、溶解氧等杂质，使给水达到国家水质标准。常见的水处理设备有钠离子交换软水设备、离子交换除盐设备、反渗透净水设备、热力除氧设备等。 锅内水处理： 采用化学水处理药剂随锅炉的给水进入锅炉，在锅炉内部与水中的杂质和锅炉金属发生化学反应，避免或减缓水中的杂质对锅炉金属的腐蚀，防止锅炉结垢。 锅炉补给水处理技术与节能应用 缓蚀阻垢剂 缓蚀阻垢剂一般由高效缓蚀剂、渗透剂、分散剂、碱度调节剂、催化剂等有机、无机成分组成。在锅炉水中的高温条件下进行复杂的理化反应，能够有效的阻止锅炉受热面上水垢的形成，防止锅炉腐蚀。
缓蚀阻垢剂可以用于具有软化、除氧设备的中、低压蒸汽锅炉，对锅炉给水进行深度处理，避免给水中的残余硬度和溶解氧对锅炉的危害，进一步减缓锅炉的结垢速度，保证锅炉受热面的清洁。 对于运行压力较低的中、小吨位蒸汽锅炉和热水锅炉，可以直接使用缓蚀阻垢剂取代软化、除氧设备对锅炉水进行锅内处理。 化学除氧剂 化学除氧剂由缓蚀剂、渗透剂、氧吸收剂等有机、无机成分组成，可以有效的吸收锅炉水中的溶解氧，阻止溶解氧对锅炉金属的腐蚀，而且其化学反应的生成物对锅炉没有任何危害。 对于中、小吨位低压蒸汽锅炉和热水锅炉，采用化学药剂除氧是一种比较理想的低温除氧方式，可以有效的提高省煤器和锅炉吸收热量的能力，并且不需要消耗蒸汽和电能，具有显著的节能效果。 给水降碱剂 给水降碱剂由高效缓蚀剂、降碱剂、催化剂等有机、无机成分组成，能够有效的降低锅炉给水的碱度，提高锅水的浓缩倍数，减少锅炉的排污量，可以明显的提高煤汽比、水汽比。适用于给水碱度高而氯根含量较低的低压蒸汽锅炉。 锅炉补给水处理关系着锅炉安全运行，采用合理正确的方式处理可以避免锅炉内壁结垢和被腐蚀，延长锅炉的使用寿命，降低能源消耗，提高经济效益。
锅炉水处理工艺流程 一、补给水处理 因蒸汽用途（供热或发电）和凝结水回收程度的不同，锅炉的补给水量也不相同。凝汽式电站锅炉的补给水量一般低于蒸发量的3％,供热锅炉的补给水量可高达100％。补给水处理流程如下： ①预处理 当原水为地表水时，预处理的目的是除去水中的悬浮物、胶体物和有机物等。通常是在原水中投加混凝剂（如硫酸铝等），使上述杂质凝聚成大的颗粒，借自重而下沉，然后过滤成清水。当以地下水或城市用水作补给水时，原水的预处理可以省去，只进行过滤。常用的澄清设备有脉冲式、水力加速式和机械搅拌式澄清器；过滤设备有虹吸滤池、无阀滤池和单流式或双流式机械过滤器等。 为了进一步清除水中的有机物，还可增设活性炭过滤器。 ②软化 采用天然或人造的离子交换剂,将钙、镁硬盐转变成不结硬垢的盐，以防止锅炉管子内壁结成钙镁硬水垢。 对含钙镁重碳酸盐且碱度较高的水，也可以采用氢钠离子交换法或在预处理（如加石灰法等）中加以解决。 对于部分工业锅炉，这样的处理通常已能满足要求，虽然给水的含盐量并不一定明显降低。 ③除盐 随着锅炉参数的不断提高和直流锅炉的出现，甚至要求将锅炉给水中所有的盐分都除尽。这时就必须采用除盐的方法。 化学除盐所采用的离子交换剂品种很多，使用最普遍的是阳离子交换树脂和阴离子交换树脂，简称“阳树脂”和“阴树脂”。 在离子交换器中，含盐水流经树脂时，盐分中的阳离子和阴离子分别与树脂中的阳离子(H+)和阴离子(OH-)发生变换后被除去。 当水的碱度较高时，为了减轻阴离子交换器的负担，提高系统运行的经济性，在阳离子交换器之后一般都要求串联脱碳器以除去二氧化碳。 含盐量特别高的水，也可采用反渗透或电渗析工艺，先淡化水质，再进入离子交换器进行深度除盐。对高压以上的锅筒锅炉或直流锅炉，还必须除去给水中的微量硅；中、低压锅炉则按含量情况处理。 二、凝结水处理 凝结水在循环过程中，会受到汽轮机凝汽器冷却水泄漏和系统腐蚀产物等引起的污染，有时也需要进行处理。 凝结水的处理量与锅炉的参数、炉型（如有无锅筒或分离器）和凝结水的污染情况有关。随着锅炉参数的提高，凝结水的处理量一般逐渐增加。对超临界压力锅炉应全部处理；对超高压及亚临界压力锅炉处理量为25～100％;对有锅筒的高压以下锅炉一般不进行处理。 常用的凝结水处理设备有纤维素覆盖过滤器和电磁过滤器等。凝结水在其中除去腐蚀产物（氧化铜和氧化铁等）后，再进入混合床或粉末树脂覆盖过滤器进行深度除盐。 三、给水除氧 锅炉给水中的溶解氧会腐蚀热力系统的金属。 腐蚀产物在锅炉热负荷较高处结成铜铁垢，使传热恶化，甚至造成爆管或在汽轮机高压缸中沉积，使汽轮机效率降低。因此，经过软化或除盐的补给水和凝结水，在进入锅炉之前一般都要除氧。
电厂锅炉补给水处理系统降低水中TOCi含量的技术方案研究 李金星 摘要：随着高参数发电机组的建设和运行，对于水汽品质的要求越来越高，TOCi 等水质参数越来越受重视。根据火力发电机组及蒸汽动力设备水汽质量标准，超临界及以上机组锅炉补给水TOCi含量要求≤200μg/L。本文将水中TOCi的特点及其变化规律，研究TOCi的处理方法和处理效果，以期对大型发电机组的锅炉补给水处理系统的设计、运行与管理提供一些帮助。。 关键词:TOCi；锅炉补给水处理；反渗透；紫外线杀菌；总有机碳 1.前言 TOCi为水中有机物所含碳的总量，是以碳量表示水体中有机物质总量的综合指标，所有含碳物质，包括苯、吡啶等芳香烃类等有毒有害物质均能反映在TOCi 指标值中，所以常被用来评价水体中有机物污染的程度。 有机物进入热力系统后，在高温高压下发生分解，其产物主要是羧酸、二氧化碳和水，常见的降解产物为甲酸、乙酸等，将导致热力系统中水汽pH降低，而偏低的pH可加剧热力系统腐蚀，促进汽轮机叶片绿诱导应力腐蚀。为了防止锅内结垢、腐蚀和产生的蒸汽品质不良，以及出于对火电机组热力设备的保护，火电厂对机组运行时的水汽品质中TOCi提出了更高的要求。 在GB/T 12145-2016《火力发电机组及蒸汽动力设备水汽质量》标准中，将TOCi列为必要时才检测的数据；在DL 5068-2014《发电厂化学设计规范》并没有要求设置TOCi实时检测仪表，因此各设计院、电厂及设备厂家对此数据没有足够重视，研究不深入，少有研究报告及论文，而且理论研究居多，实践经验不足。 随着高参数机组的建设和运行，TOCi对水汽系统带来的影响将会逐渐凸显，以及国外设计项目需执行国际标准要求，掌握TOCi的特点及其变化规律，与国外汽水品质导则接轨，研究TOCi的处理方法和处理效果，将具有十分重要的现实意义。 2. TOC和TOCi测量指标的异同 2.1 TOC测量指标的含义 TOC,即total organic carbon，是指有机物中总的碳含量。 总有机碳（TOC）是以碳含量表示水体中有机物质总量的综合指标。TOC的测量原理是通过检测有机物完全氧化前后二氧化碳的含量变化，折算为碳含量来计算有机物中总的碳含量，可使用以膜电导法为测量原理或使用11-色散红外检测器的仪器进行测量。不管有机物成分如何变化，水汽中TOC含量仅表述有机物中总的碳含量，杂原子的含量不被反映。 2.2 TOCi测量指标的含义 TOCi，即total organic carbon ion，是指有机物中总的碳含量及氧化后产生阴离子的其他杂原子含量之和。 有机物中总的碳含量及氧化后产生阴离子的其他杂原子含量之和测量TOCi的原理为去除电厂水汽中的碱化剂及阳离子的干扰后，检测有机物完全氧化前后电导率的变化，折算为二氧化碳含量变化(以碳计)来表述有机物中碳含量及氧化后会产生阴离子的其他杂原子含量之和。测量TOCi应使用直接电导法为检测器的仪器，但仪器应具备克服氨、乙醇胺等碱化剂对测量干扰的功能水汽中TOC含量除表述有机物中总的碳含量外，卤素、硫等杂原子的含量也被反映出来，它表述的是TOC含量与有机物中杂原子含量之和
锅炉补给水系统概述 1、绪论 1.1、水在火力发电厂的作用 热力发电就是利用热能转变为机械能进行发电。现在我国应用比较普遍的热能来自各种燃料的化学能，此种发电称为火力发电。 在火力发电厂中，水进入锅炉后，吸收燃料( 煤、石油或天然气等)燃烧放出的热能，转变成蒸汽，导入汽轮机；在汽轮机中，蒸汽的热能转变成机械能；汽轮机带动发电机，将机械能转变成电能。所以锅炉和汽轮机为火力发电的主要设备。为了保证它们正常运行，对锅炉用水的质量有很严的要求，而且机组中蒸汽的参数愈高，对其要求也愈严。 由于水在热力发电厂水汽循环系统中所经历的过程不同，其水质常有较大的差别。根据实际需要，常给予这些水以不同的名称，现简述如下：（1）.生水（原水）：生水是未经任何处理的天然水（如江、河、湖及地下水等）。在火力发电厂中生水是制取补给水的原料，或用来冷却转动机械的轴承，以及供消防用等。 （2）.清水：原水经过沉淀、过滤处理除去悬浮杂质的水。 （3）.锅炉补给水：生水经过各种方法净化处理后，用来补充发电厂水、汽循环系统中损失的水。我公司的锅炉补给水是经过机械过滤器预处理、一级除盐加混床制备的二级除盐水（简称除盐水）。 （4）.凝结水：在汽轮机中做功后的蒸汽经凝汽器冷凝而成的水。 （5）.疏水：各种蒸汽管道和用汽设备中的蒸汽凝结水。 （6）.给水：送往锅炉的水。凝汽式发电厂的给水，主要由汽轮机凝结水、补给水和各种疏水组成。 （7.）锅炉水：在锅炉本体的蒸发系统中流动着的水，简称炉水。 （8）.冷却水：用作冷却介质的水。循环冷却水采用对中水深度处理后的水。 （9）.中水：城市污水处理厂处理（一般为二级处理）后的水。 1.2、水处理工作的重要性 长期的实践使人们认识到，热力系统中水的品质，是影响发电厂热力设备（锅炉、汽轮机等）安全、经济运行的重要因素之一。没有经过净化处理的天然水含有许多杂质，这种水如进入水汽循环系统，将会造成各种危害。为了保证热力系统中有良好的水质，必须对天然水进行适当的净化处理，并严格地进行汽水质量监督。 在火力发电厂中，由于汽水品质不良而引起的危害，有以下几方面： （1）.热力设备的结垢。如果进入锅炉或其它热力交换器的水质不良，则经过一段时间运行后，在和水接触的受热面上，会生成一些固体附着物，这种现象称为结垢，这些固体附着物称为水垢。因为水垢的导热性能比金属差几百倍，而这些水垢又极易在热负荷很高的锅炉炉管中生成，所以结垢对锅炉（或热交换器）
锅炉水处理主要包括供水（补水补水）处理、冷凝水（汽轮机冷凝水或过程回收冷凝水）处理、水脱氧、水氨和锅内药处理。 一、补给水处理 根据蒸汽的使用（热量或发电量）和浓缩水回收的程度，锅炉供水量不同。凝汽式电站锅炉的补给水量一般低于蒸发量的3%,供热锅炉的补给水量可高达100%。补给水处理的流程如下。 ①预处理 当原水为地下水时，预备处理是除去悬浮物、胶体溶液和有机化合物。凝结剂(如硫酸铝等。)通常被添加到原水中，以将上述杂质浓缩成大颗粒，这些大颗粒因其自身重量而下沉，然后被过滤成清水。 当地下水或城市水作为供水时，只能节约和过滤原水。常用的澄清器包括脉冲澄清器、液压加速澄清器和机械搅拌澄清器。过滤器设备包含虹吸式过滤器、无阀过滤器和单流或双流水处理过滤器。 为了进一步去除水中的有机化合物，还要添加活性炭过滤器。 ②软化 选用纯天然或人工服务离子交换剂，将钙镁硬盐转换为非硬垢盐，避免钙镁硬垢在锅炉管内腔产生。 对于高碱度的含钙和镁的碳酸氢盐水，可采用钠氢离子交换法或预处理法(如石灰添加法等。)也可以采用。 对于一些工业锅炉来说，这种处理一般都符合要求，尽管供水中的盐含量并不一定减少。 ③除盐 随着锅炉参数的不断改进和直流锅炉的出现，甚至需要去除锅炉水中的全部盐分。然后
必须使用脱盐方法。 化学脱盐用的离子交换剂种类繁多，最常用的是阳离子交换树脂和阴离子交换树脂。 在离子交换器中，盐中的阳离子和阴离子在从树脂中的阳离子（h+）和阴离子（oh-）转化后被去除。 在水碱度较高的情况下，为了减少阴离子交换器的负荷，提高系统运行的经济性，通常要求阳离子交换器去除二氧化碳后采用串联脱碳器。 含盐量特别高的水，也可采用反渗透或电渗析工艺，先淡化水质，再进入离子交换器进行深度除盐。对于锅炉或高压直流锅炉，需要去除水中的微量硅。 二、凝结水处理 凝结水在整个循环系统过程中，会导致汽轮发电机冷却器的冷却和循环水泄漏及系统软件腐蚀材料的污染，有时必须解决。 冷凝水量与锅炉参数、锅炉类型(锅炉管和分离器的有无等)和冷凝水污染有关。伴随着加热炉主要参数的提升，凝结水处理量广泛提升。超临界压力锅炉应完全处理，超高压和亚临界压力锅炉的处理能力为25100%，高压锅炉未得到普遍处理。 常见的凝固水处理设备是甲基纤维素遮盖过滤器和电磁感应过滤器。凝结水去除腐蚀性物质（氢氧化钙和化合物等），然后进入混合床或粉末环氧涂层过滤器进行深度消除。 三、给水除氧 加热炉供电中的溶解氧浸蚀热系统的原材料。 腐蚀产物在锅炉热负荷较高处结成铜铁垢，使传热恶化，甚至造成爆管或在汽轮机高压缸中沉积，使汽轮机效率降低。因而，在软化或凝结水软化或脱盐后，一般是在进到加热炉前往除co2。 常用的除氧方法包括热脱氧和真空脱氧，有时伴有化学脱氧。所谓热脱氧就是当水在除
最新锅炉软化水处理解决方案 原水在进入锅炉前，需经过软化处理，离子交换树脂可将水中之钙、镁、等硬度有效除去。提供良好之软化作为锅炉用水，是必要之做法，可减少处理剂之用量，并可保持炉内清洁。 锅炉用水处理技术方案 A、化学处理： 水源自河川、湖泊或地下层取出后，常混有泥沙、悬浮物、杂质、油脂等不纯物，常需添加凝集剂，助凝剂或消毒剂将它先行去除，达到水质净化之目的。 B、物理处理： 1、石英沙过滤处理： 可将原水中之砂石、污泥、悬浮物有效去除具有水质净化作用。 2、活性碳过滤处理： 可将原水中之有机物、臭味、残氯有效除去。 3、除铁锰砂过滤处理：
可将原水中之铁离子、泥砂、杂质有效去除，如原水铁离子含量过高，而需在前段搭气曝塔装置。 C、软化处理： 原水在进入锅炉前，需经过软化处理，离子交换树脂可将水中之钙、镁、等硬度有效除去。提供良好之软化作为锅炉用水，是必要之做法，可减少处理剂之用量，并可保持炉内清洁。 D、脱矿处理： 指原水经阴阳离子交换树脂或R、O逆渗透处理后，将水中溶解 性矿物盐类绝大部份除去，此水质极为纯净，唯设备费用较昂贵，操作成本高。 炉内处理： 炉内处理是指添加化学处理剂来改善原水中杂质对锅炉产生的 危害，保证锅炉的正常、安全、经济的运行。 锅炉水净化设备 反渗透是目前最微细的过滤系统。反渗透膜可阻挡所有溶解的无机分子以及任何相对分子质量大于100的有机物，水分子可自由通过薄膜成为纯化之产物。溶盐的脱盐率为95%，甚至可达到99%。TFC复合膜由三层组成：第一层为脱盐层，由芳香聚酰胺制成，
厚度0。2цm(2000A);第二层为微孔聚砜，孔隙约150A，厚约为40цm;第三层为聚酯支撑网，厚约120цm，反渗透应用相当广泛，包含海水及苦咸水的脱盐以供饮用，废水再利用，食物与饮料的处理，生物医药中的分离程序，家庭饮用水以及工业用水的纯化。同时，反渗透也经常被用于半导体工业、电力工业(锅炉供水)及医药/实验室等的超纯水制造。在离子交换之前使用反渗透可大量减少离子交换系统的操作费用与再生频率。 水处理设备主要用途 苦咸水、海水淡化 锅炉补给水 食品、饮料用水 宾馆、社区、机关直饮水 锅炉出水水质要求 电导率≤10μS/CM(达到GB17324-98标准) 四、产品规格(可选) 0.25T/H-150T/H 五、产品功能
1．编制目的 1.1 新安装机组锅炉的过热器及其蒸汽管道中，不可避免地会有焊渣、锈垢和其它杂物，锅炉正式向汽机供汽前，必须将这些杂物吹洗干净，以确保机组安全、经济地运行。 1.2锅炉首次点火前的各项检查和试验工作。 1.3为了指导锅炉吹管工作的顺利进行，保证与锅炉吹管有关的系统及设备能够安全正常投入运行，制定本措施。 2．编制依据 2.1《火力发电建设工程启动试运及验收规程》（DL/T5437-2009） 2.2《火力发电建设工程机组蒸汽吹管导则》（DL/T 1269-2013） 2.3《锅炉启动调试导则》（DL/T852—2016） 2.4《电力建设施工质量验收及评价规程》（DL/T 5210.2-2009） 2.5《火力发电建设工程机组调试质量验收及评价规程》（DL/T 5295-2013） 2.6《火力发电建设工程机组调试技术规范》（DL/T 5294-2013） 2.7《电站锅炉压力容器检验规程》（DL 647-2004） 2.8《中华人民共和国工程建设强制性条文》（电力工程部分）（2011年版） 2.9设计图纸及设备说明书 3. 系统简介 略 4．锅炉吹洗范围、流程、参数、临时设施 4.1锅炉吹洗范围 锅炉过热器系统、主蒸汽管道。 4.2吹洗流程 本次蒸汽吹洗的主流程如下： 汽包→过热器→主蒸汽管→高压主汽门前→临时管→临时控制门→临时管→靶板架→消音器排大气。 4.3 吹洗的蒸汽参数 按部颁《吹管导则》，本次吹管选取吹洗压力为汽包压力4.5～5.5MPa开临时控制门。控制门全开时，汽包压力2.5～3.0MPa关临时控制门（或临冲门全开
后1分钟关临冲门）。吹管期间应控制汽包饱和温度温降不大于42℃。吹洗过程中严格控制主汽温度≤450℃，监视和记录汽包压力、内外壁温差等。 4.4 吹洗的临时设施 4.4.1临时排汽管道技术要求 ●所有临时管的管径应大于或等于被吹洗管道截面积，临时管应尽量短，以减 小阻力。 ●临时控制门前的临时管按10MPa、450℃的使用要求选取管材；临时控制门后 的临时管按6.0MPa、450℃的使用要求选取管材。 ●临时管道的架设应牢固，临时支架应同永久管道上的支架设计标准一样，支 吊架的装设要考虑到膨胀及冲管时的反推力，临时支架的装设只允许临时管沿汽流方向膨胀，不允许反方向移动。 ●在可能积水的地方应设置疏水点，冲管系统的所有疏水一律放地沟，疏水管 道及阀门的设计要求不低于Pg60。 4.4.2 临时控制门的要求 ●临时控制门所能承受的压力不低于10MPa，温度不低于450℃，并能承受开 启或关闭时产生的差压作用力。 ●临时控制门全开、全关时间小于60秒。 ●临时控制门的操作装置应设在控制室控制盘上（或在控制盘附近），以方便 操作。临时控制门设置“开”、“关”、“停”三个控制按纽，“开”、“关”具有自保持功能，按“停”后可立即中止临时控制门的动作。 ●在临时控制门处加装￠76×8旁路管，并装设手动截止阀，用以系统暖管和 保护临冲阀，阀门选型要求：DN60、PN10MPa。 4.4.3靶板架安装技术要求 靶板架前要求有≥3m的直段，且尽可能靠近原蒸汽管；靶板架应安装在更换靶板作业方便的平台上，前、后管子保温段应≥3m。 4.4.4 消音器 ●要求消音器放置在浇铸好的基础上，基础上预埋件位置与消音器支撑相一致， 保证消音器滑动正常。 ●不装消音器时，临时管排大气出口1m处应上翘约30°。
锅炉水处理方法 锅炉水处理主要包括补给水（即锅炉的补充水）处理、凝结水（即汽轮机凝结水或工艺流程回收的凝结水）处理，给水除氧、给水加氨和锅内加药处理4部分。 补给水处理因蒸汽用途（供热或发电）和凝结水回收程度的不同，锅炉的补给水量也不相同。凝汽式电站锅炉的补给水量一般低于蒸发量的3％，供热锅炉的补给水量可高达100％。补给水处理流程如下： ①预处理：当原水为地表水时，预处理的目的是除去水中的悬浮物、胶体物和有机物等。通常是在原水中投加混凝剂（如硫酸铝等），使上述杂质凝聚成大颗粒，借自重而下沉，然后过滤成清水。当以地下水或城市用水作补给水时，原水的预处理可以省去，只进行过滤。常用的澄清设备有脉冲式、水力加速式和机械搅拌式澄清器；过滤设备有虹吸滤池、无阀滤池和单流式或双流式机械过滤器等。为了进一步清除会中的有机物，还可增设活性炭过滤器。 ②软化：采用天然或人造的离子交换剂，将钙、镁硬盐转变成不结硬垢的盐，以防止锅炉管子内壁结成钙镁硬水垢。对含钙镁重碳酸盐且碱度较高的水，也可以采用氢钠离子交换法或在预处理（如加石灰法等）中加以解决。对于部分锅炉，这样的处理通常已能满足要求，虽然给水的含盐量并不一定明显降低。 ③除盐：随着锅炉参数的不断提高和直流锅炉的出现，甚至要求将锅炉积水中所有的盐分都除尽。这时就必须采用除盐的方法。化学
除盐所采用的离子交换剂品种很多，使用最普遍的是阳离子交换树脂和阴离子交换树脂，简称“阳树脂”和“阴树脂”。在离子交换器中，含盐水流经树脂时，盐分中的阳离子和阴离子分别于树脂中的阳离子（H﹢）和阴离子（H-）发生交换后被除去。图为常用的积水化学除盐系统示意图。 当水的碱度较高时，为了减轻阴离子交换器的负担，提高系统运行的经济性，在阳离子交换器之后一般都要求串联脱碳器以除去二氧化碳。含盐量特别高的水，也可采用反渗透或电渗透工艺，先淡化水质，再进入离子交换器进行深度除盐。对高压以上的锅筒锅炉或直流锅炉，还必须除去给水中的微量硅；中、低压锅炉则按含量情况处理。 凝结水处理凝结水在循环过程中，会受到汽轮机凝汽器冷却水泄漏和系统腐蚀产物等引起的污染，有时也需要进行处理。其典型的处理流程为 凝结水的处理量与锅炉的参数、炉型（如有无锅筒或分离器）和凝结水的污染情况有关。随着锅炉参数的提高，凝结水的处理量一般逐渐增加。对超临界压力锅炉应全部处理；对超高压及亚临界压力锅炉处理量为25-100％；对有锅筒的高压以下锅炉一般不进行处理。常用的凝结水处理设备有纤维素覆盖过滤器和电磁过滤器等。凝结水在其中除去腐蚀产物（氧化铜和氧化铁等）后，在进入混合床或粉末树脂覆盖过滤器进行深度除盐。 给水除氧锅炉给水中的溶解氧会腐蚀热力系统的金属。腐蚀产物在锅炉热负荷较高处结成铜铁垢，使传热恶化。因此，经过软化
锅炉补给水处理工艺简介 于培培 2011年9月3日
文件目录 第一部分水处理工艺简介 (2) 1火电厂工艺流程 (2) 2锅炉补给水水质要求 (2) 3预处理工艺 (2) 3.1预处理设备及工艺表 (2) 3.2预处理工艺组图 (3) 4预除盐工艺 (4) 4.1预除盐设备及工艺表 (4) 4.2预除盐工艺组合图 (4) 5后处理工艺 (5) 5.1后处理设备及工艺表 (5) 5.2后处理工艺组合图 (6) 6系统加药处理 (6) 7系统控制 ........................................................... 错误！未定义书签。第二部分：典型工艺介绍及设备说明. (8) 1典型处理工艺 (8) 1.1反渗透+混床工艺 (8) 1.2超滤+反渗透+混床 (8) 1.3超滤+双极反渗透+EDI (9) 2处理设备说明 (9) 2.1配置换热器的作用 (9) 2.2多介质过滤器 (10) 2.3叠片（盘式）过滤技术 (10) 2.4超滤装置 (11) 2.5保安过滤器 (12) 2.6高压泵 (12) 2.7反渗透装置 (13) 2.8混合离子交换器系统 (14) 2.9EDI（电渗析）技术 (15) 3处理工艺过程中的药剂 (17) 3.1絮凝剂的投加 (17) 3.2反渗透进水加酸 (17) 3.3反渗透装置加阻垢剂 (18) 3.4二级反渗透进水加碱 (18) 3.5超滤加药配置 (19) 3.6还原剂加药装置 (20)
第一部分水处理工艺简介 1火电厂工艺流程 2锅炉补给水水质要求 产水电导率小于0.2us/cm，硬度约等于0，SiO2小于20ug/L；3预处理工艺 3.1预处理设备及工艺表 有关预处理的设备有很多，一般常用的见下表：
一．锅炉是产生热水或蒸汽的换热设备。水是锅炉的换热介质，锅炉给水的水质好坏，对于锅炉的安全运行、能源消耗和使用寿命有至关重要的影响。 二、水质不良对热水锅炉的危害： 1、结垢悬浮物、胶体、无机盐受热或超过其饱和浓度时，就会沉降析出，形成泥渣、水垢，极大影响锅炉的传热效率和锅水循环，燃料浪费、受热面损坏、锅炉出力下降、清洗量加大。洗量加大。据测定，结有1毫米厚的水垢，浪费燃料10%，10千克力/厘米2 的锅炉， 无垢运行时，管壁温度为280。C，结有1毫米厚硅酸盐水垢后，管壁温度因热阻加大而升高至680。C，此时钢板强度由40千克力/厘米2降至10千克力/厘米2，导致锅炉压力下降，炉壁发生龟裂、鼓包、甚至炸破。结垢严重时可堵塞炉管、水路、引发停炉和锅炉爆炸等严重事故发生。 2、腐蚀水质不良引起金属腐蚀，导致热水锅炉金属构件破坏，金属腐蚀产物形成新的结构物质，并产生垢下腐蚀，更加速了金属构件的损坏。苛性脆化，它指低碳钢、合金钢和不锈钢等在拉应力超过屈服点，同时又与浓苛性钠溶液接触下，所产生的不规则破坏爆炸。 从上可知，水质不良的危害是十分严重的，在不重视锅炉水处理工作的单位，其锅炉运行状况往往是：一年好，二年赖，三年就烧坏。：这不仅会带来巨大的经济损失，而且还会产生停产和爆炸等重大安全责任事故。但是，水质不良的危害往往是一个积累过程，需经过一定的时间才能发现，可是上述危害一旦发现，那就已经形成了难以挽回的局面和损失，因此，安装锅炉水处理设备是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！
蒸汽锅炉水处理： 防止蒸汽锅炉结构最佳有效处理方式就是软化水设备。软化水设备，顾名思义即降低水硬度的设备，主要除祛水中的钙、镁离子，软化水设备在软化水的过程中，不能降低水中的总含盐量。 由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。 当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。 由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca 2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。如以RNa代表钠型树脂，其交换过程如下： 2RNa + Ca2+ = R2Ca + 2Na+ 2RNa + Mg2+ = R2Mg + 2Na+ 即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。 一般控制阀的运行流程为：运行、反洗、吸盐、慢洗、盐箱补水、正洗。 工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。 软化水设备工作流程示意图 反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就
锅炉补给水处理常用药剂 工业锅炉用水一般为自来水和地下水，在经过锅炉加热后很容易产生水垢，还会对锅炉内壁产生腐蚀，严重危害锅炉的正常使用。 锅炉补给水处理的常用方法 锅外水处理： 原水在进入锅炉之前采用水处理设备去除水中的硬度、盐份、溶解氧等杂质，使给水达到国家水质标准。常见的水处理设备有钠离子交换软水设备、离子交换除盐设备、反渗透净水设备、热力除氧设备等。 锅内水处理： 采用化学水处理药剂随锅炉的给水进入锅炉，在锅炉内部与水中的杂质和锅炉金属发生化学反应，避免或减缓水中的杂质对锅炉金属的腐蚀，防止锅炉结垢。 锅炉补给水处理技术与节能应用 缓蚀阻垢剂 缓蚀阻垢剂一般由高效缓蚀剂、渗透剂、分散剂、碱度调节剂、催化剂等有机、无机成分组成。在锅炉水中的高温条件下进行复杂的理化反应，能够有效的阻止锅炉受热面上水垢的形成，防止锅炉腐蚀。
缓蚀阻垢剂可以用于具有软化、除氧设备的中、低压蒸汽锅炉，对锅炉给水进行深度处理，避免给水中的残余硬度和溶解氧对锅炉的危害，进一步减缓锅炉的结垢速度，保证锅炉受热面的清洁。 对于运行压力较低的中、小吨位蒸汽锅炉和热水锅炉，可以直接使用缓蚀阻垢剂取代软化、除氧设备对锅炉水进行锅内处理。 化学除氧剂 化学除氧剂由缓蚀剂、渗透剂、氧吸收剂等有机、无机成分组成，可以有效的吸收锅炉水中的溶解氧，阻止溶解氧对锅炉金属的腐蚀，而且其化学反应的生成物对锅炉没有任何危害。 对于中、小吨位低压蒸汽锅炉和热水锅炉，采用化学药剂除氧是一种比较理想的低温除氧方式，可以有效的提高省煤器和锅炉吸收热量的能力，并且不需要消耗蒸汽和电能，具有显著的节能效果。 给水降碱剂 给水降碱剂由高效缓蚀剂、降碱剂、催化剂等有机、无机成分组成，能够有效的降低锅炉给水的碱度，提高锅水的浓缩倍数，减少锅炉的排污量，可以明显的提高煤汽比、水汽比。适用于给水碱度高而氯根含量较低的低压蒸汽锅炉。 锅炉补给水处理关系着锅炉安全运行，采用合理正确的方式处理可以避免锅炉内壁结垢和被腐蚀，延长锅炉的使用寿命，降低能源消耗，提高经济效益。
化学水处理系统一．从给水品质标准看化学水处理的必要性 下表是锅炉给水品质标准。 总硬度 （口mol/L）溶解氧 （卩g/L）电导率 （s/cm）二氧化硅 （口g/L） PH值 （25 C ）二氧化碳 （u g/L） 标准 < 30 < 50 10 < 20 8.8 ?9.2 < 20 我国北方多采用深井水源，其水质超标最严重的是总硬度，总硬度是指溶液中钙离 子（Ca2+）和镁离子（Mg廿）摩尔浓度的平均值。所谓摩尔浓度指每升溶液中溶质含量的毫摩尔数。例如Ca的原子量为40，1mol Ca2+的质量是80g （其化学意义是：1mol Ca2 +内含6.02 X 1023个钙离子）。如果1L溶液中含有1g Ca2 +,那么它的摩尔浓度是1/80 = 0.0125mol/L = 12.5mmol/L。 给水水质不良，特别是钙、镁、钠、硅酸根离子超标，会给热力设备造成如下危
害： 1. 热力设备的结垢：如果进入锅炉或其它热交换器的水质不良，则经过一段时间运行后，在和水接触的受热面上，会生成一些固体附着物, 这种现象称为结垢，这些固体附着物称为水垢。因为水垢的导热性比金属差几百倍，而这些水垢又极易在热负荷很高的锅炉炉管中生成，所以结垢对锅炉（或热交换器）的危害性很大；它可使结垢部位的金属管壁温度过高，引起金属强度下降，这样在管内压力的作用下, 就会发生管道局部变形、产生鼓包，甚至引起爆管等严重事故。结垢不仅危害安全运行，而且还会大大降低发电厂的经济性。例如，热力发电厂锅炉的省煤器中, 结有1mm厚的水垢时，其燃料用量就比原来的多消耗1.5 %? 2.0%。因此有效防止或减少结垢，将会产生很大的经济效益。另外，循环水的水质不良，在汽轮机凝汽器内结垢会导致凝汽器真空度降低, 从而使汽轮机的热效率和出力下降；过热器的结垢会使蒸汽温度达不到设计值，使整个热力系统的经济性降低。热力设备结垢以后, 必须及时进行清洗工作，这就要停运设备，减少了设备的年利用小时数；此外，还要增加检修工作量和费用等。 2. 热力设备及其系统的腐蚀：发电厂热力设备的金属经常和水接触，若水质不良,则会引起金属腐蚀，如给水管道，省煤器、蒸发器、加热器、过热器和汽轮机凝汽器的换热管，都会因水质不良而腐蚀。腐蚀不仅要缩短设备本身的使用期限，造成经济损失；而且腐蚀产物转入水中，使给水中杂质增多，从而加剧在高热负荷受热面上的结垢过程，结成的垢又会加速炉管的垢下腐蚀。此种恶性循环，会迅速导致爆管等事故。 3. 过热器和汽轮机流通部分的积盐：水质不良还会使蒸汽溶解和携带的杂质（主要是Na+和HSiO,离子）增加，这些杂质会沉积在蒸汽的流通部位，如过热器和汽轮机，这种现象称为积盐。过热器管内积盐会引起金属管壁过热甚至爆管；阀门会因积盐而关闭不严；汽轮机内积盐会大大降低汽轮机的出力和效率，即使少量的积盐也会显着增加蒸汽流通的阻力，使汽轮机的出力下降。当汽轮机积盐严重时, 还会使推力轴承负荷增大，隔板弯曲，造成事故停机。
锅炉补给水处理理车间施工方案 一、编制依据 本工程执行国家及部委颁发的有关现行标准、规范、规定及施工资料相关规定 1、《工程测量规范》（GB50026-2007) 2、《地基与基础工程施工质量验收规范》（GB50202-2002） 3、《砼结构工程施工质量验收规范》（GB502024-2002） 4、《砌体工程施工质量验收规范》（GB50203-2002） 5、《钢筋焊接及验收规程》（JGJ-18-2003） 6、《职业健康安全管理体系规范》(GB/T28001-2001) 7、《电力建设安全工作规程》DL 5009.1--2002 8、《电力建设施工质量验收及评定规程》（土建工程篇）DL/T5210.1-2012 9、电力建设安全健康与环境管理工作规定 10、国家有关安全、防火、消防和卫生规范规定 11、《工程建设标准强制性条文》（房屋建筑部分） 12、《土工试验方法标准》GBJ123-88； 13、国家、省、市及建筑主管部门颂发的有关建筑规程、安全质量等有关文件。 14、建设单位对该工程提出的施工工期和质量要求。 二、工程概况 本工程名称为内蒙古世纪恒润化工有限公司2×150MW自备电厂工程锅炉补给水处理车间工程,本工程位于主厂房西南侧，A轴与1轴相交点坐标为，D轴与9轴相交点坐标为。 本工程为一层独立基础框架结构工程，建筑平面基本呈横向“T”形布置，总建筑面积为m2；建筑物南北方向的宽度为m，东西方向的最大长度为m；层高为，最大高度为m。建筑物相对标高±0.000相对应于绝对标高m。 三、施工准备 1、技术准备
（1）、完成本工程结构施工图图纸会审，经设计交底后，编写有针对性的施工方案（即本方案）并报监理审批合格。 （2）、施工前由方案编制人完成对施工管理人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辩识及控制措施等方面内容的方案交底工作。 （3）、各工序施工前，工长必须对作业人员进行详细的技术交底和安全技术交底。 2、人员计划 作业人员 配置 人数资格职责 施工负责 人1 有组织协调能力，有现场 管理经验。 负责人员组织配备、分工协调工作。 技术人员 2 要求：1、总工：熟悉土 建结构的施工，有组织才 能； 2、技术员：熟悉转运站 结构施工图，有土建结构 施工经验，熟悉施工技术 及验收规范。 1、全面负责该单位工程的技术工作，组 织施工图及技术资料的学习，参加图纸 会审，编制施工技术措施，主持技术交 底； 2、编制施工指导书； 3、深入现场指导施工，及时发现和解决 技术问题； 4、制定施工方法、工艺； 5、负责单位工程一级质量验收，并填写 验收单（总工）； 6、负责施工过程中的一切技术工作，负 责一切技术资料的收集。

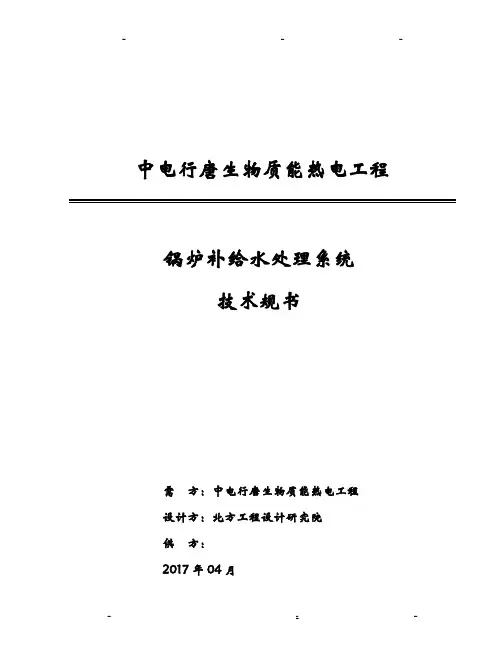

中电行唐生物质能热电工程 锅炉补给水处理系统 技术规书 需方：中电行唐生物质能热电工程 设计方：北方工程设计研究院 供方： 2017年04月
