数字逻辑门电路的设计与分析数字逻辑门电路在现代电子领域中起着至关重要的作用，它是由逻辑门组成的，用于处理和操作二进制数字。本文将介绍数字逻辑门电路的设计原理及其分析方法，帮助读者更好地理解和应用数字逻辑门电路。
一、数字逻辑门电路的基本组成
数字逻辑门电路由逻辑门组成，逻辑门是基本逻辑运算的实现。常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、与非门（NAND）、或非门（NOR）以及异或门（XOR）等。
1. 与门（AND门）
与门是实现逻辑“与”运算的基本逻辑门。它有两个或多个输入，只有当所有输入都为高电平时，与门的输出才为高电平；否则，输出为低电平。
2. 或门（OR门）
或门是实现逻辑“或”运算的基本逻辑门。它有两个或多个输入，只要有一个或多个输入为高电平时，或门的输出就为高电平；只有当所有输入都为低电平时，输出才为低电平。
3. 非门（NOT门）
非门是实现逻辑“非”运算的基本逻辑门。它只有一个输入，当输入为高电平时，非门的输出为低电平；当输入为低电平时，输出为高电平。
4. 与非门（NAND门）
与非门是在与门的基础上再加上一个非门组成的逻辑门。与非门的输出与与门相反，当所有输入都为高电平时，输出为低电平；否则，输出为高电平。
5. 或非门（NOR门）
或非门是在或门的基础上再加上一个非门组成的逻辑门。或非门的输出与或门相反，只有当所有输入都为低电平时，输出为高电平；否则，输出为低电平。
6. 异或门（XOR门）
异或门是实现逻辑“异或”运算的逻辑门。它有两个输入，当两个输入的电平不同时，输出为高电平；当两个输入的电平相同时，输出为低电平。
二、数字逻辑门电路的设计原理
数字逻辑门电路的设计需要根据具体的逻辑需求和功能来确定逻辑门的连接方式。以下是数字逻辑门电路设计的一般步骤：
1. 确定逻辑运算需求
首先，要明确需要实现的逻辑运算，比如“与”、“或”、“非”、“异或”等。
2. 选择逻辑门类型
根据逻辑运算需求，选择合适的逻辑门类型进行组合和连接。
3. 组合逻辑门
将所选的逻辑门按照逻辑运算需求进行组合，连接输入和输出端口。
4. 确定输入输出电平
根据实际的输入电平和输出电平需求，确定逻辑门电路的工作电平。
5. 进行布线连接
按照设计原理图，进行电路布线连接，确保电路的连接准确无误。
三、数字逻辑门电路的分析方法
在设计完数字逻辑门电路后，需要进行分析来验证其逻辑运算的准
确性和稳定性。以下是常用的数字逻辑门电路的分析方法：
1. 真值表分析
通过列出数字逻辑门电路的真值表，可以明确各个输入电平对应的
输出电平。通过对比真值表和所需逻辑运算的结果，验证电路的正确性。
2. 时序波形分析
通过对数字逻辑门电路的输入和输出信号进行时序波形分析，可以
观察信号的变化过程和稳定状态，判断电路是否满足设计要求。
3. 逻辑方程式分析
通过使用逻辑方程式对数字逻辑门电路进行分析，可以推导出逻辑
门的输入和输出之间的逻辑关系，从而验证电路的正确性和稳定性。
四、总结
数字逻辑门电路是数字电子技术中重要的组成部分，它通过逻辑门
的组合和连接实现不同的逻辑运算。在设计和分析数字逻辑门电路时，需要明确逻辑运算需求，选择适当的逻辑门类型，进行正确的组合和
连接，并通过真值表、时序波形和逻辑方程式等方法进行分析。正确
的数字逻辑门电路设计和分析可以确保电路的准确性和稳定性，从而
实现所需的功能和应用。
以上是关于数字逻辑门电路的设计和分析的简要介绍，希望能对读
者有所帮助。通过深入学习和实践，读者可以更好地掌握数字逻辑门
电路的原理和应用，提高自己在数字电子领域的能力和技术水平。
数字逻辑门电路的设计与分析数字逻辑门电路在现代电子领域中起着至关重要的作用，它是由逻辑门组成的，用于处理和操作二进制数字。本文将介绍数字逻辑门电路的设计原理及其分析方法，帮助读者更好地理解和应用数字逻辑门电路。 一、数字逻辑门电路的基本组成 数字逻辑门电路由逻辑门组成，逻辑门是基本逻辑运算的实现。常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、与非门（NAND）、或非门（NOR）以及异或门（XOR）等。 1. 与门（AND门） 与门是实现逻辑“与”运算的基本逻辑门。它有两个或多个输入，只有当所有输入都为高电平时，与门的输出才为高电平；否则，输出为低电平。 2. 或门（OR门） 或门是实现逻辑“或”运算的基本逻辑门。它有两个或多个输入，只要有一个或多个输入为高电平时，或门的输出就为高电平；只有当所有输入都为低电平时，输出才为低电平。 3. 非门（NOT门）
非门是实现逻辑“非”运算的基本逻辑门。它只有一个输入，当输入为高电平时，非门的输出为低电平；当输入为低电平时，输出为高电平。 4. 与非门（NAND门） 与非门是在与门的基础上再加上一个非门组成的逻辑门。与非门的输出与与门相反，当所有输入都为高电平时，输出为低电平；否则，输出为高电平。 5. 或非门（NOR门） 或非门是在或门的基础上再加上一个非门组成的逻辑门。或非门的输出与或门相反，只有当所有输入都为低电平时，输出为高电平；否则，输出为低电平。 6. 异或门（XOR门） 异或门是实现逻辑“异或”运算的逻辑门。它有两个输入，当两个输入的电平不同时，输出为高电平；当两个输入的电平相同时，输出为低电平。 二、数字逻辑门电路的设计原理 数字逻辑门电路的设计需要根据具体的逻辑需求和功能来确定逻辑门的连接方式。以下是数字逻辑门电路设计的一般步骤： 1. 确定逻辑运算需求
数字逻辑门电路设计 数字逻辑门电路是数字电子技术中最基本的组成单元之一，其作用 是根据输入的电信号进行逻辑运算，产生相应的输出信号。在本文中，将介绍数字逻辑门电路的基本知识以及如何进行逻辑门电路的设计。 一、数字逻辑门的基本知识 数字逻辑门是由电子元件构成的电路，根据输入的电平状态，产生 相应的电平输出。常见的数字逻辑门包括与门、或门、非门、异或门等。 与门（AND Gate）：只有当所有的输入信号都为高电平时，输出才为高电平。 或门（OR Gate）：只要任一输入信号为高电平，输出就为高电平。 非门（NOT Gate）：将输入信号取反，即输入为高电平时输出为低 电平，输入为低电平时输出为高电平。 异或门（XOR Gate）：当输入信号中有奇数个高电平时，输出为高电平；当输入信号中有偶数个高电平时，输出为低电平。 二、数字逻辑门电路的设计 数字逻辑门电路的设计分为两个方面：逻辑功能设计和电路结构设计。 1. 逻辑功能设计
在数字逻辑门电路的设计中，首先需要明确设计的逻辑功能，即实 现何种逻辑运算。 例如，如果需要设计一个与非门（NAND Gate），其逻辑功能为将 两个输入信号进行与运算，然后取反得到输出信号。以下是与非门的 逻辑运算公式： 输出 = (A · B)' 其中，A和B分别为两个输入信号，·表示与运算，'表示取反运算。 2. 电路结构设计 在了解了逻辑功能后，就可以进行电路结构的设计。根据逻辑门的 真值表和布尔代数，可以分析出逻辑门的输入和输出关系，进而设计 出相应的电路结构。 以与非门为例，根据与非门的真值表： A | B | 输出 --|---|---- 0 | 0 | 1 0 | 1 | 1 1 | 0 | 1 1 | 1 | 0 可以得到与非门的布尔代数表示：
数字逻辑电路设计与实现 数字逻辑电路是一种特殊的电路设计，其以离散的信号状态为 基础，并使用电子元器件来实现逻辑处理。数字逻辑电路被广泛 应用于不同领域，如计算机主板、嵌入式系统、通讯设备、数码 电子产品等，因为其高效、灵活、可靠、可重复、易扩展的特点。为了学习数字逻辑电路设计与实现，需要掌握一些核心概念、原 理和方法，本文将从以下几个方面进行探讨。 一、数字逻辑基础知识 数字逻辑是一个重要的数据处理方法，它的核心就是使用二进 制数字（0和1）来代表不同的信息状态。在数字逻辑中，最基本 的逻辑运算包括与、或、非、异或等。比如，当A和B两个数字 输入都是1时，它们的与运算结果为1；当A或B中至少有一个 输入为1时，它们的或运算结果为1；当A是0时，A的非运算结果为1等等。这些逻辑运算可以通过逻辑门电路来实现。 逻辑门电路是一种可以根据输入状态产生输出状态的电路，它 有很多种类型，如与门、或门、非门、异或门等。这些门电路具 有不同的逻辑功能，可以通过它们的不同组合来实现更复杂的逻 辑运算。例如，在计算机内部，CPU可以使用多个逻辑门电路来 执行指令解码、寄存器读写、算术逻辑运算等。
此外，数字逻辑电路还有一种非常重要的组合电路类型，那就 是多路选择器（Multiplexer，简称MUX）。MUX是一种具有多 个输入、一个输出和多个选择信号的电路，其作用是将多路输入 数据中的某一路数据传递到输出端。MUX的输入信号可以是数字 或模拟信号，输出信号则可以是数字或模拟信号。多路选择器的 使用使得数字电路的复杂性大大降低，同时也可提高数字电路的 可扩展性和适应性。 二、数字逻辑设计方法 在数字逻辑设计中，设计方法十分重要。通常，设计以一种称 为状态图（State Diagram）的图形方式开始。状态图是一个有向图，其节点可以表示逻辑状态、控制器状态或计算器状态，而边则用 于表示从一个状态到另一个状态的逻辑流程。状态图可以通过工 具软件或手稿方式绘制，其目的是为了指导逻辑电路的设计和实现。 在实际的数字逻辑电路设计过程中，我们还需要使用逻辑代数 的原理。逻辑代数是一种形式化的数学体系，其和普通代数类似。逻辑代数的基本元素包括逻辑变量、逻辑常数、逻辑运算、逻辑 等式等，通过这些元素可以表示和处理逻辑运算等问题。逻辑代 数最常见的运算有与、或、非、异或等，这些运算在数字逻辑设 计中十分重要。

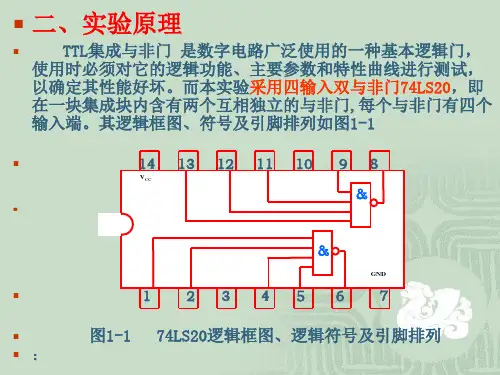

实验二组合逻辑电路的分析与设计 一、实验目的 1、掌握组合逻辑电路的分析与设计方法。 2、加深对基本门电路使用的理解。 二、实验设备与器件 1、数字逻辑实验箱 2、器件 74LS00 2片 74LS20 1片 三、实验原理 1、组合逻辑电路是最常用的数字电路，在电路结构上基本是由逻辑门电路组成。常见的典型电路有编码器、译码器、数据选择器、比较器、全加器等。组合逻辑电路的分析，就是找出给定逻辑电路输出和输入之间的关系，从而了解其逻辑功能。一般分析方法如下： (1)由逻辑图写出各输出端的逻辑表达式； (2)化简和变换各逻辑表达式； (3)列出真值表； (4)根据真值表和逻辑表达式对逻辑电路进行分析，最后确定其功能。 2、组合逻辑电路的设计就是按照具体逻辑命题设计出最简单的组合电路。设计组合逻辑电路的一般步骤与上面相反，方法如下： (1)分析给定的实际逻辑问题的因果关系，确定输入和输出变量，进行逻辑状态赋值； (2)根据给定的因果关系，列出真值表； (3)用卡诺图或代数化简法求出最简的逻辑表达式； (4)根据表达式，画出逻辑电路图，用标准器件构成电路； (5)最后，用实验来验证设计的正确性。
四、实验室操作实验内容 1、组合逻辑电路的分析。 （1）测试图4.1所示电路逻辑功能。A、B、C为输入变量，F为输出变量。 1）由图写出输出端F的逻辑表达式：F=_________________________。 2）对逻辑表达式进行化简：F=_________________________。 3）按F的最简表达式列出真值表。填入表4.1中。 4）根据真值表确定此电路的功能为：_____________________________。 5）按图4.1在实验箱上连接电路，A、B、C接实验箱的逻辑电平开关，F接发光二极管。按表4.1改变输入端的逻辑状态，将实测结果填入表4.1中。比较实测值和理论值是否一致。 A C 图4.1 组合逻辑电路
数字电路与逻辑门设计 数字电路与逻辑门设计是电子工程和计算机科学的基础知识之一。在现代科技的发展中，数字电路和逻辑门的设计与应用越来越重要。本文将介绍数字电路和逻辑门的基本概念，以及它们在实际应用中的设计原理和方法。 一、数字电路的基本概念 数字电路是由数字信号（二进制信号）控制和处理的电路系统。它用于对数字信息进行存储、处理和传输，是计算机和其他数字系统的基础。 数字电路中最基本的元件是逻辑门。逻辑门是实现一种逻辑函数的电子元件，根据不同的输入信号，产生输出信号。常见的逻辑门有与门（AND）、或门（OR）和非门（NOT）等。 二、逻辑门的设计原理 在设计逻辑门之前，需要先了解逻辑门的真值表和布尔代数。真值表是描述逻辑门输入与输出之间关系的表格，而布尔代数是用于进行逻辑表达式的代数系统。 以与门为例，真值表如下所示： 输入A 输入B 输出Y 0 0 0 0 1 0
1 0 0 1 1 1 根据真值表可以得出逻辑表达式：Y = A * B，其中 * 表示逻辑乘法 操作。 根据逻辑表达式，可以使用不同的电子元件（如二极管、晶体管等）进行逻辑门的设计。例如，可以使用两个二极管和一个电阻来设计与门。 三、数字电路的设计方法 数字电路的设计过程可以分为两个主要步骤：逻辑设计和物理设计。 逻辑设计是指通过真值表和布尔代数，将逻辑函数转换为逻辑电路。在逻辑设计中，需要进行逻辑简化、卡诺图法化简和逻辑合成等步骤。逻辑简化主要是将复杂的逻辑表达式化简为简单的表达式，以减少逻 辑门的数量和电路的复杂性。卡诺图法是一种图形化的逻辑简化方法，可用于优化逻辑电路的设计。逻辑合成则是将简化后的逻辑表达式转 换为逻辑门的连接方式。 物理设计是指根据逻辑电路的设计要求，选择合适的电子元件进行 实际电路的搭建。在物理设计中，还需要考虑功耗、时钟频率、电路 面积和抗干扰能力等因素。 四、数字电路的实际应用 数字电路和逻辑门广泛应用于计算机、通信、控制系统等领域。它 们是各种数字设备和系统的核心组成部分。
实验三组合逻辑电路设计（含门电路功能测试）
一、实验目的 1.掌握常用门电路的逻辑功能 2.掌握小规模集成电路设计组合逻辑电路的方法 3.掌握组合逻辑电路的功能测试方法 二、实验设备与器材 Multisim 、74LS00 四输入2与非门、示波器、导线 三、实验原理 TTL集成逻辑电路种类繁多，使用时应对选用的器件做简单逻辑功能检查，保证实验的顺利进行。
测试门电路逻辑功能有静态测试和动态测试两种方法。静态测试时，门电路输入端加固定的高（H）、低电平，用示波器、万用表、或发光二极管（LED）测出门电路的输出响应。动态测试时，门电路的输入端加脉冲信号，用示波器观测输入波形与输出波形的同步关系。 下面以74LS00为例，简述集成逻辑门功能测试的方法。74LS00为四输入2与非门，电路图如3-1所示。74LS00是将四个二输入与非门封装在一个集成电路芯片中，共有14条外引线。使用时必须保证在第14脚上加+5V电压，第7脚与底线接好。 整个测试过程包括静态、动态和主要参数测试三部分。 表3-1 74LS00与非门真值表 A B C 001 011
101 110 1.门电路的静态逻辑功能测试 静态逻辑功能测试用来检查门电路的真值表，确认门电路的逻辑功能正确与否。实验时，可将74LS00中的一个与非门的输入端A、B分别作为输入逻辑变量，加高、低电平，观测输出电平是否符合74LS00的真值表（表3-1）描述功能。 测试电路如图3-2所示。试验中A、B输入高、低电平，由数字电路实验箱中逻辑电平产生电路产生，输入F可直接插至逻辑电平只是电路的某一路进行显示。 仿真示意
数字逻辑电路分析与设计教程熊小君答案 1、能够表示任意一个三位十进制数至少需要（）位二进制数。 A、8 B、9 C、10 D、11 答案：10 2、十进制数127.25对应二进制数为( )。 十进制数127.25对应二进制数为( )。 A．1111111.01 B．10000000.10 C．1111110.01 D．1100011.11 答案：A 3、十进制数28.43的余3BCD码是( )。 A.43的余3BCD码是( B.00111000.01000011 C.01011011.01110110 D.01101100.10000111 答案：B 4、数字信号是在数值上和时间上都是不连续的,( )是数字信号的典型代表。 A、正弦波 B、三角波 C、矩形波
D、尖峰波 答案：矩形波 5、在数字电路和计算机中,只用( )个符号来表示所有信息。 A、1 B、2 C、3 D、4 答案：B 6、将二进制、八进制和十六进制数转换为十进制数的共同规则是( )。 A.除以10看余数 B.乘以10向高位进位 C.按权展开 答案：C 7、以下关于格雷码的特点描述正确的是( ) A、相邻2个代码之间只有1位不同 B、相邻2个代码之间有2位不同 C、相邻2个代码之间有3位不同 D、相邻2个代码之间有4位不同 答案：相邻2个代码之间只有1位不同 8、负零的补码表示为（） A、1 00 (00) B、0 00 (00)
C、0 11 (11) D、1 11 (11) 答案：0 00 (00) 9、相同位数的下列进制，（）表示的数值范围最大。 二进制 八进制 十进制 十六进制 答案：十六进制 10、以下不属于二进制优点的是（）。 A、易于电路表达 B、二进制数字装置所用元件少,电路简单、可靠 C、基本运算规则简单, 运算操作方便 D、表示的数据范围大 答案：表示的数据范围大 11、16进制表示中第i位的位权是16. 正确 错误 答案：错误 12、常用的26个英文字符的大小写在计算机中是用其8421BCD码来表示的。 正确
逻辑门电路的设计与分析 一、引言 逻辑门电路是构成数字电路的基本组成元件，广泛应用于数字电子系统中。它们由晶体管或其他电子元件构成，能够实现逻辑运算，包括与门、或门、非门等。本文将重点介绍逻辑门电路的设计原理和分析方法，通过实例来说明其在数字电路中的应用。 二、与门电路设计与分析 与门电路是最基本的逻辑门电路之一，其功能是判断并输出多个输入信号中是否都为高电平。下面以两输入与门电路为例进行设计与分析。 1. 电路设计 （这里给出与门电路的原理图或描述，说明电路中所使用的元器件和技术参数） 2. 电路分析 （这里进行与门电路的真值表分析，详细列出各输入输出状态下的逻辑运算结果） 三、或门电路设计与分析 或门电路是另一种常见的逻辑门电路，其功能是输出多个输入信号中是否存在高电平。以下以两输入或门电路为例进行设计与分析。
1. 电路设计 （这里给出或门电路的原理图或描述，说明电路中所使用的元器件和技术参数） 2. 电路分析 （这里进行或门电路的真值表分析，详细列出各输入输出状态下的逻辑运算结果） 四、非门电路设计与分析 非门电路是逻辑门电路中比较简单的一种，其功能是对输入信号进行反转。以下以一个输入的非门电路为例进行设计与分析。 1. 电路设计 （这里给出非门电路的原理图或描述，说明电路中所使用的元器件和技术参数） 2. 电路分析 （这里进行非门电路的真值表分析，详细列出各输入输出状态下的逻辑运算结果） 五、逻辑门电路的组合与延展 除了单个逻辑门电路的设计与分析，将多个逻辑门电路组合使用，可以实现更为复杂的逻辑运算和控制功能。例如，通过串联与门和非门电路，可以实现与非门等。这一部分将介绍逻辑门电路的组合与延展方法，并通过实例进行说明。
逻辑电路分析方法 逻辑电路分析方法是指通过一系列的步骤和技巧，对逻辑电路进行系统的分析和解决问题的方法。它是数字电路设计和故障诊断的基础，对于理解和设计逻辑电路非常重要。 逻辑电路分析方法主要包括以下几个方面： 1. 逻辑电路符号和符号表达法。逻辑门电路的符号和表达法是理解和分析电路的基础。主要包括逻辑门的符号表示和连接方式，以及逻辑运算的符号表示。在进行电路分析时，需要根据电路图的符号表示进行理解和分析。 2. 真值表和布尔代数。真值表是一种将输入和输出之间的关系表示为表格的方法，可以用来表达和分析逻辑电路的功能。布尔代数是一种将逻辑运算表示为代数符号的方法，可以用来简化逻辑电路的分析。 3. 逻辑函数和卡诺图。逻辑函数是一种将输入和输出之间的关系表示为函数的方法，可以用来分析和设计逻辑电路。卡诺图是一种用来简化逻辑函数的方法，可以找到最小化的逻辑表达式，从而简化逻辑电路的设计和分析。 4. 逻辑门级仿真和波形分析。逻辑门级仿真是一种通过计算机模拟逻辑电路的行为来分析电路的方法。波形分析是一种通过观察逻辑电路输入和输出的波形来分析电路的方法。通过逻辑门级仿真和波形分析，可以验证逻辑电路的功能和性
能。 5. 时序逻辑分析和状态机设计。时序逻辑分析是一种分析时钟信号和状态转换的方法，可以用来分析和设计时序逻辑电路。状态机设计是一种将逻辑电路划分为多个状态和状态转换的方法，可以用来设计复杂的逻辑电路。 逻辑电路分析方法的具体步骤如下： 1. 理解电路功能和输入输出关系。首先需要理解逻辑电路的功能和输入输出关系，即输入信号和输出信号之间的逻辑关系。可以通过分析真值表或者逻辑函数来得到输入输出关系。 2. 理解逻辑电路的连接方式。根据电路图的符号表示和连接方式，理解逻辑门之间的连接关系。电路图可以将逻辑门和输入输出信号之间的关系直观地表示出来。 3. 分析逻辑电路的功能和性能。通过真值表、布尔代数、逻辑函数和卡诺图等方法，分析逻辑电路的功能和性能。可以使用布尔代数和卡诺图的方法来简化逻辑函数，从而减少逻辑门的数量。 4. 进行逻辑门级仿真和波形分析。通过计算机模拟逻辑电路的行为，观察输入和输出的波形，来验证电路的功能和性能。可以通过观察波形的变化来分析逻辑
逻辑电路设计与分析 在现代科技的快速发展中，逻辑电路的设计和分析变得越来越重要。逻辑电路是电子设备中的一种基本组成部分，广泛应用于计算机、通信、嵌入式系统等领域。本文将探讨逻辑电路设计与分析的方法和原理，以及其在实际应用中的重要性。 一、逻辑电路设计 逻辑电路设计是指根据特定的功能需求，使用逻辑门和触发器等基 本逻辑元件，结合逻辑代数和布尔代数的原理，设计出满足特定功能 要求的电路。其设计流程通常包括需求分析、逻辑方程的建立、逻辑 电路的设计和验证等步骤。 1. 需求分析 在进行逻辑电路设计之前，首先需要明确电路的功能和性能要求。 根据所需的输入输出关系和功能表，进行需求分析，确定电路所需的 逻辑功能。 2. 逻辑方程的建立 逻辑方程是描述逻辑电路功能的数学表达式，通常使用布尔代数的 符号和运算规则进行描述。通过分析电路所需的输入输出关系，可以 建立对应的逻辑方程。 3. 逻辑电路的设计
在建立逻辑方程之后，根据逻辑方程的真值表，采用逻辑门和触发 器等基本逻辑元件，设计满足逻辑方程要求的电路。设计过程中，需 要注意选用适当的逻辑门和触发器，并合理组织它们的连接方式，以 实现所需功能。 4. 逻辑电路的验证 设计完成后，需要对逻辑电路进行验证，确保其功能符合设计要求。常用的验证方法包括逻辑仿真和实际电路实验。逻辑仿真可以通过计 算机软件进行，通过输入不同的输入信号，观察输出结果是否符合逻 辑方程。实际电路实验则需要搭建物理电路，通过实际测量和观察判 断电路是否正确。 二、逻辑电路分析 逻辑电路分析是指对给定的逻辑电路进行功能和性能的评估和分析。通过分析电路的逻辑功能和电气特性，可以评估电路的稳定性、延迟 时间、功耗等性能指标，并进行相应的优化。 1. 逻辑功能评估 逻辑电路的功能评估是指对电路的输入输出关系进行分析和判断。 通过分析逻辑门和触发器的输入输出关系，可以确定电路在不同输入 条件下的输出状态，从而评估电路是否满足所需的逻辑功能。 2. 电气特性分析 电气特性分析是指对电路的电气性能进行评估和分析。常见的电气 特性包括电平状态、延迟时间和功耗等。通过对电路的输入电平、输
数字电路的逻辑分析与设计课程设计 一、课程设计目的 数字电路的逻辑分析与设计是数字电路及计算机组成原理的重要基础课程。通过本次课程设计，旨在加深学生对数字电路相关理论知识的理解，培养学生的逻辑分析和设计能力，提高学生的综合应用能力，为其未来的学习和工作打下良好的基础。 二、课程设计基本要求 1.设计模块化，具有可重用性； 2.在设计过程中，应采用逻辑抽象和模块化设计思想； 3.参考基本逻辑门电路，设计出完整的数字电路； 4.在设计过程中，应注意电路的可升级性和可靠性。 三、课程设计内容 本次课程设计的内容主要分为两个部分：逻辑电路的分析和逻辑电路的设计。 1. 逻辑电路的分析 逻辑电路分析是本次课程设计的重要组成部分，它是数字电路设计的基础，要求学生具备良好的逻辑分析基础。具体内容包括： 1.逻辑门的分类和特点； 2.逻辑函数的实现； 3.数制和编码； 4.布尔代数； 5.逻辑电路的简化。
逻辑电路设计是数字电路设计的主要内容，也是本次课程设计的重点。学生需要根据设计需求，采用逻辑抽象和模块化设计思想，设计出满足特定要求的数字电路。具体内容包括： 1.逻辑模块设计； 2.时序模块设计； 3.有限状态机（FSM）设计； 4.实际电路的实现。 四、课程设计方案 1. 课程设计流程 本课程设计流程包括以下步骤： 1.根据需求确定数字电路的功能要求； 2.对需求进行逻辑分析，确定逻辑门的类型和电路结构； 3.进行逻辑设计，确定逻辑电路的组成结构； 4.进行电路仿真和调试； 5.根据结果进行电路实现。 2. 课程设计重点 设计重点如下： 1.门电路的分析和设计； 2.时序电路的分析和设计； 3.FSM的分析和设计； 4.电路的仿真和调试。
数字电路设计与逻辑门电路 数字电路设计是计算机科学与工程领域中的重要基础知识，它涵盖 了数字系统的设计、组成和实现。而逻辑门电路则是数字电路设计中 最基本的组成单元。 一、数字电路设计基础 数字电路由电子元器件（如晶体管、电阻、电容等）组成，用于实 现各种逻辑功能。在数字电路设计中，首先需要了解二进制数字系统 以及相关的数制转换。 二进制数字系统是计算机的基础，由0和1两个数字表示。它与十 进制数字系统之间可以进行相互转换，如二进制数转换为十进制数， 十进制数转换为二进制数等。这种转换是数字电路设计中的重要环节。 二、逻辑门电路设计 逻辑门是数字电路中最基本也是最常用的逻辑功能电路。常见的逻 辑门包括与门、或门、非门、异或门等。这些逻辑门可通过晶体管、 电阻和电容等基本元器件的组合来实现。 以与门为例，当并且输入的两个信号同时为1时，输出信号为1； 否则，输出信号为0。与门电路的输入与输出关系可表示为：Y = A AND B，其中Y为输出信号，A和B为输入信号。类似地，或门、非门、异或门等逻辑门的输入和输出关系也可以通过逻辑表达式来表示。
逻辑门的设计需要根据具体的逻辑功能和需求来确定逻辑电路的结构和连接方式。在设计过程中，可以采用常用的工具和方法，如卡诺图、真值表和布尔代数等，以简化逻辑门电路的设计流程。 三、数字电路设计中的流水线技术 在数字电路设计中，为了提高电路的工作效率和处理速度，常常利用流水线技术。流水线将复杂的计算任务分解成多个子任务，并通过时钟信号进行同步控制，实现任务的并行处理。 流水线技术可以有效减少计算时间，提高系统的整体性能。常见的流水线结构包括单级流水线、多级流水线和超长流水线等。通过合理设计和优化流水线结构，可以实现更高效的数字电路。 四、数字电路设计中的时序电路 除了组合逻辑电路外，数字电路设计还包括时序电路的设计。时序电路依赖于输入信号和内部状态，通过时钟信号进行同步控制，使电路在特定的时间序列内完成特定的功能。 时序电路常用于计时、频率分频、计数等应用场景。常见的时序电路包括触发器、计数器和状态机等。通过合理设计时序电路，可以实现更复杂的数字电路功能。 五、数字电路设计中的FPGA技术 FPGA（Field-Programmable Gate Array）是一种可编程的数字电路集成电路。FPGA具有灵活性强、可重构性好的特点，可以根据需要进行配置和重新编程。
逻辑门电路分析与设计方法逻辑门电路是计算机和电子设备中最基本的电子元件之一，通过逻辑门电路可以实现数字信号的处理和控制。正确认识和熟练掌握逻辑门电路的分析与设计方法对于学习和应用电子技术至关重要。本文将介绍逻辑门电路的基本概念、分析方法和常见的设计方法。 1. 逻辑门电路的基本概念 逻辑门电路是指将输入的逻辑变量通过逻辑运算得到输出的电路。常见的逻辑门包括与门、或门、非门、异或门等。逻辑门电路的输入和输出可以是0或1，表示逻辑的真假或高低电平。 2. 逻辑门电路的分析方法 逻辑门电路的分析是指通过逻辑运算与布尔代数来推导电路的输入输出关系。常用的逻辑分析方法包括真值表法、卡诺图法和布尔代数法。 2.1 真值表法 真值表是逻辑门电路的输入和输出的对应关系表格。通过列出所有可能的输入组合，计算逻辑门电路的输出，并总结为真值表。通过观察真值表的规律，可以推导出逻辑门电路的逻辑运算，进而分析电路的功能和作用。 2.2 卡诺图法
卡诺图是一种用图形表示逻辑运算规律的方法。通过将输入和输出 转换成二进制编码，然后在卡诺图上标出相应的真值，可以得到逻辑 关系的图形化表示。通过卡诺图的最小项和最大项的圈画，可以简化 逻辑门电路的布局和设计。 2.3 布尔代数法 布尔代数是一种逻辑运算的数学符号表达法，它通过逻辑运算的公 式和规则来推导电路的输入输出关系。通过使用布尔代数的运算规则，可以将复杂的逻辑电路简化为最基本的逻辑门的组合。 3. 逻辑门电路的设计方法 逻辑门电路的设计是指根据给定的逻辑功能和输入输出关系，构造 逻辑门的组合电路或时序电路。常用的逻辑门电路设计方法包括真值 图法、卡诺图法和状态图法。 3.1 真值图法 真值图法是一种通过绘制逻辑运算的输入和输出关系的图形进行设 计的方法。通过观察真值图的规律，可以选择适当的逻辑门和它们的 输入输出关系，从而构造出满足要求的逻辑门电路。 3.2 卡诺图法 卡诺图法在逻辑门电路的设计中也起到了重要的作用。通过将逻辑 功能转换成卡诺图，并从卡诺图中找出最小项和最大项，可以简化逻 辑门的组合，减少电路的复杂性。
第六次课：组合逻辑电路的分析与设计课时：4 一、教学目标： 知识目标：1、组合逻辑电路的分析方法 能力目标：1、组合逻辑电路的设计方法 素质目标： 二、教学重难点： 重难点：掌握组合逻辑电路的设计方法 三、教学方法及教具：讲授法 四、课程类型：新课教学 五、教学过程： 引入：前面我们学习了逻辑函数的几种表示方法及其相互转换，今天我们在此基础上学习组合逻辑电路的分析与设计方法。 新课教学： 1、组合逻辑函数的分析方法 定义：在任意时刻，电路的稳定输出只取决于该时刻的输入，与信号作用之前电路原来的状态无关的逻辑电路。 特点：电路中没有记忆性器件，是由各种逻辑门电路构成，输出与输入之间没有反馈通路，所以组合电路没有记忆功能。 组合逻辑电路的分析步骤： （1）根据给定的逻辑图写出逻辑表达式。 （2）将表达式化简（适合使用代数化简法化简）。 （3）根据表达式列出真值表 （4）描述电路的逻辑功能 例1：组合电路如图所示，试分析其功能 解：1.根据逻辑图写出函数表达式并将其化简 = + Y+ ⋅ ⋅ = AC AC BC AB AB BC 2.根据表达式列出真值表
3.根据真值表分析其逻辑功能 由真值表可以看出：当输入A、B、C中有2和或3个为1时，输出Y为1，否则输出Y为0。所以这个电路实际上是一种3人表决用的组合电路：只要有2票或3票同意，表决就通过。 例2：组合电路如图所示，试分析其功能 解：1.根据逻辑图写出逻辑表达式并将其化简 + + = Y+ = + + = A + + + B B A B A B B C C A B B A 2.根据表达式列出真值表
3.根据真值表分析其逻辑功能 电路的输出Y只与输入A、B有关，而与输入C无关。Y和A、B的逻辑关系为：A、B中只要一为0，Y=1；A、B全为1时，Y=0。所以Y和A、B的逻辑关系为与非运算的关系。 用与非门实现为： = + B AB A Y= 2、组合逻辑函数的设计方法 设计步骤： （1）逻辑抽象：根据命题要求确定输入、输出变量并定义其取值0、1的含义 （2）列出真值表 （3）写出逻辑表达式并将其化简 （4）画出逻辑图 例3：设计一个楼上、楼下开关的控制逻辑电路来控制楼梯上的路灯，使之在上楼前，用楼下开关打开电灯，上楼后，用楼上开关关灭电灯；或者在下楼前，用楼上开关打开电灯，下楼后，用楼下开关关灭电灯。 解： 1.设楼上开关为A，楼下开关为B，灯泡为Y。并设A、B闭合时为1，断开时为0；灯亮时Y为 1，灯灭时Y为0。
数字电路逻辑设计实验报告 数字电路逻辑设计实验报告 一、引言 数字电路逻辑设计是计算机科学与技术专业中的一门基础课程，它涉及到数字电路的设计、分析和实现。本实验旨在通过实践，加深对数字电路逻辑设计的理解，掌握数字电路的基本原理和实验操作技能。 二、实验目的 本次实验的主要目的是设计一个4位二进制加法器电路，并通过实验验证其正确性。在这个过程中，我们需要掌握数字电路的基本逻辑门的使用、电路的搭建和仿真软件的操作。 三、实验原理 1. 二进制加法器 二进制加法器是数字电路中常见的组合逻辑电路，用于实现二进制数的加法运算。它由多个逻辑门组成，其中最基本的是半加器和全加器。 半加器只能实现两个1位二进制数的相加，它有两个输入A和B，分别代表两个二进制数的对应位，一个输出S代表相加的结果，一个进位输出C代表是否产生进位。 全加器可以实现三个1位二进制数的相加，它有三个输入A、B和Cin，分别代表两个二进制数的对应位和前一位的进位，一个输出S代表相加的结果，一个进位输出Cout代表是否产生进位。 通过组合多个半加器和全加器，我们可以构建一个4位二进制加法器电路。2. 逻辑门
逻辑门是数字电路中的基本组件，用于实现逻辑运算。常见的逻辑门有与门、或门、非门、异或门等。 与门的输出只有在所有输入都为1时才为1，否则为0。 或门的输出只有在至少一个输入为1时才为1，否则为0。 非门的输出与输入相反。 异或门的输出只有在输入不同时才为1，否则为0。 通过逻辑门的组合，我们可以实现各种复杂的逻辑运算。 四、实验过程 1. 设计电路 根据实验要求，我们需要设计一个4位二进制加法器电路。首先，我们需要确定每个输入和输出的位数，以及所需的逻辑门类型。然后，我们可以根据逻辑门的真值表和逻辑运算规则，逐步搭建电路。 2. 搭建电路 将逻辑门的芯片按照设计好的电路图连接起来，注意正确连接芯片的引脚。可以使用面包板或者仿真软件进行电路搭建。 3. 仿真测试 使用仿真软件验证电路的正确性。输入不同的二进制数，观察输出是否符合预期结果。如果结果正确，说明电路设计无误。 五、实验结果与分析 在本次实验中，我们成功设计并搭建了一个4位二进制加法器电路，并通过仿真测试验证了其正确性。无论输入的二进制数是多少，电路都能正确计算出它们的和，并输出正确的结果。
数电实验二组合逻辑电路分析与设计预习报告 1、复习组合逻辑电路的分析方法，对实验中所选的组合电路写出函数式。 设计一个代码转换电路，输入为4位8421码，输出为4位循环码。对应的各位码如下表所示。 由真值表可以得出： G3=B3； G2=B3B2B1B0+ B3B2B1B0+ B3B2B1B0+ B3B2B1B0+ B3B2B1B0+ B3B2B1B0+ B3B2B1B0+ B3B2B1B0 G2的卡诺图如下： 化简得G2= B3B2+ B3B2（即B2和B3取异或） G1的卡诺图如下：
00 01 11 10 00 1 1 01 1 1 11 1 1 10 1 1 化简得G1= B2B1+ B2B1（即B1和B2取异或） G0的卡诺图如下： 00 01 11 10 00 1 1 01 1 1 11 1 1 10 1 1 化简得G0=B1B0+B1B0（即B0和B1取异或） 2、复习组合逻辑电路的设计方法，对实验中要求设计的电路，列出真值表，写出函数式，画出逻辑图，并在图上标明集成块引脚号。 此步借助软件proteus 7.4来完成。 根据逻辑表达式模拟连接电路如下： 模拟示波器显示如下： B1B0 B3B2 B1B0 B3B2
自上而下分别是G0、G1、G2、G3的波形。 数电实验二组合逻辑电路分析与设计实验报告
一、实验目的 1、掌握组合逻辑电路的分析方法，并验证其逻辑功能。 2、掌握组合逻辑电路的设计方法，并能用最少的逻辑门实现之。 3、熟悉示波器的使用。 二、实验仪器及器件 1、数字电路实验箱、数字万用表、示波器。 2、器件：74LS00X2，74LS86X1，74LS197X1。其中74LS00X2是四2输入与非 门，74LS86X1是四2输入异或门，74LS197X1是异步计数器，它的内部由一个8进制计数器和一个2进制计数器组成，它们可以独立工作，也可以串连组成一个16进制计数器。Cr和LD两个低电平有效的控制信号是两个计数器共用的，当Cr为低电平时，输出QA、QB、QC、QD清零，LD为低电平时，把来自输入端ABCD的电平送入QA、QB、QC、QD，因LD容易受到外来干扰，在使用时需常接高电平。74LS197的组成如下图所示。 三、实验内容与步骤 1、设计一个代码转换电路，输入为4位8421码，输出为4位循环码。此步已在 实验预习中完成。 2、将B3与B2、B2与B1、B1与B0分别接到74LS86输入端，输出为取异或， 并把B3及三位输出接到实验箱右上角的灯区。用逻辑开关模拟二进制代码输入，观察闪灯情况，看电路是否正常工作。 3、用集成异步下降沿触发的异步计数器74LS197构成十六进制计数器作为代码 转换电路的输入信号源。74LS197的CPA作为时钟输入，QA与CPB连接，则QD、QC、QB、QA就是十六进制计数器的输出。将QD、QC、QB、QA 接实验箱右上角的灯区，CPA接手动单步脉冲。十六进制计数器工作正常后，断开原来作为8421码输入的逻辑开关，将QD、QC、QB、QA连接到代码转换的输入端，作为8421码输入，检查电路是否正常工作。
第10章数字逻辑电路基本设计方法 中、小规模数字集成电路按照逻辑功能的特点分类，可分为组合逻辑电路和时序逻辑电路两大类。因此，按照逻辑功能的特点，数字逻辑电路基本设计方法分为组合逻辑电路设计方法和时序逻辑电路设计方法。按照电路使用器件的集成度不同，数字逻辑电路基本设计方法又可分为标准化设计方法和最小化设计方法。 选用SSI器件（小规模集成电路）设计电路的方法称为标准化设计方法。在标准化设计过程中，系统设计、逻辑设计、器件选择相互比较独立，各器件之间的相互制约较少，设计者可使用卡诺图、布尔代数等成熟的设计技术，其设计目标在于以极少的器件实现所要求的逻辑功能。 选用MSI器件（中规模集成电路）设计电路的方法称为最小化设计方法。在最小化标设计过程中，系统设计、逻辑设计和器件选择之间紧密联系，相互影响，使电路中逻辑门向数量最少的设计方向努力，已不再是十分重要的工作。正确地选择MSI器件，更经济的实现所需要的功能，已成为更重要的设计步骤。此外，MSI器件因其集成度高，能够降低系统的功耗，改善系统可靠性。 总之，设计任务的主要目标是得到一个有正确响应的系统，既能实现所要求的逻辑功能，又能按规定的速度进行操作。同时，电路简单、降低成本也是追求的目标。一个简单的数字电路的成本，最方便的计算方法是用实现它的器件的数量来衡量。所用器件的总数降至最少，也就实现了硬件价格的最低。 10.1 组合逻辑电路设计方法 组合逻辑电路的特点就是该电路任一时刻的输出信号仅取决于当时的输入信号，而与电路原来的状态无关。因此，组合逻辑电路中不含存储器件（例如触发器、寄存器等），且输入端与输出端之间无反馈回路。 设计者应根据给出的实际逻辑问题，设计并实现这一逻辑功能的逻辑电路。电路设计的基本要求是功能正确，电路简单，在保证实现所有要求的逻辑功能前提下尽量降低电路的成本。
数字电路与逻辑设计实验指导书 1. 数字电路与逻辑设计实验基本知识 在进行数字电路与逻辑设计实验之前，首先介绍一些基本知识。 1．1 数字集成电路 集成电路(Integrated Circuit)是相对分离元件而言的，简称IC。它将若干没有封装的电路元件(如晶体管、电阻等)不可分割地联在一起，并在电学上加以互连，以完成特定的功能。数字集成电路是指完成数字逻辑功能的集成电路。在数字电路与逻辑设计教学实验中，经常使用的是中、小规模数字集成电路。小规模数字集成电路主要是一些门电路，如四2输入与非门74LS00、六反相器74LS04等。中规模数字集成电路是指计数器、数据选择器等。综合实验中用到的是大规模数字集成电路，主要是CPLD和GAL。具体地说，根据集成度的大小,集成电路分成SSI、MSI、LSI和VLSI四种，早期的小规模集成电路SSI (Small—ScaleIntegration)中封装的是单门、双门、四门或多个门及双触发器、四触发器等。随着半导体集成工艺的进展及一些逻辑部件的标准化和系列化，出现了中规模集成器件MSI(Medium—SI)和大规模集成器件LSl(Large-SI)。一般MSI每片器件上集成的门数在100个以下，LSI每片器件集成的门数在100个以上，而当今超大规模集成器件VLSI(Very Large-SI)中的门数已可做到数百万个。通常VLSI是一些专门功能的电路、微处理机、存储器等器件。 组合电路设计方法，多数是以SSI器件为基础。目前在数字系统中均广泛地采用以LSI 及MSI为基础，辅以一些SSI。在设计过程中主要是理解和分析清楚设计要求，选择合适的LSI或MSI器件，辅以一些SSI器件将它们组成符合设计要求的电路。采用MSI器件为基础的设计，主要考虑的是所设计的电路能否满足功能要求、可靠性要求及价格要求，尽量减少集成器件的个数(而不是门数)。 目前LSI及MSI产品主要有两大系列：TTL逻辑系列及MOS逻辑系列(ECL系列仅在少数超高速电路中应用)。TTL系列用得较广泛，目前MOS工艺不断进展，其器件速度也已逐步赶上TTL系列．由于它功耗低、价格低，目前已应用得很广泛。从逻辑设计的方法上看，应用哪一系列并无大的差别。 目前国内外常用的TTL／SSI和TTL／MSI集成电路系列是SN54／74系列(或简称54／74系列)。54系列是军用产品，工作温度范围宽(-55℃～125℃)、功耗小、速度高，当然价格也很高。74系列是民用产品，上述指标均较54系列低，但价格相对低廉。SN54／74系列中又分四档，即SN54／74系列，SN54H／74H高速系列、SN54S／74S肖特基系列及SN54LS／74LS低功耗肖特基系列。 中、小规模数字IC中最常用的是TTL电路和CMOS电路。TTL是晶体管—晶体管逻辑的简称，CMOS是互补金属氧化物半导体工艺的简称。中、小规模CMOS数字集成电路主要是4XXX／45XX(X代表0到9的数字)系列。TTL电路与CMOS电路各有优缺点。TTL 速度高，CMOS电路功耗小、电源范围大、抗干扰能力强。由于TTL在世界范围内应用极
数字集成电路分析与设计课程设计 一、引言 数字集成电路是现代电子技术领域中最为重要的一个方向，其应用范围涉及到 信息处理、通讯、控制等许多领域。数字集成电路设计是基于现有逻辑门实现目标逻辑功能的过程，它的本质是实现计算机的信息处理。因此，数字集成电路分析与设计也成为了现代电子技术学科的重要内容之一。 本文旨在介绍数字集成电路分析与设计的相关概念、实现方法及具体应用，可 以帮助读者深入了解数字集成电路在电子技术领域中的强大应用，并帮助读者掌握数字集成电路设计的基本流程。 二、基本概念 1. 逻辑门 逻辑门是数字集成电路的基本组成部分，其主要功能包括信号的逻辑运算和信 号的放大。常见的逻辑门包括非门、与门、或门、异或门等。 2. 存储器 存储器是数字集成电路的另一个重要组成部分，用于存储数据以用于后续处理。常见的存储器包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。 3. 地址译码器 地址译码器是一种数字集成电路，用于将二进制地址解码为具体的器件地址。 当CPU需要访问存储器或IO设备时，它将提供一个地址码，地址译码器根据该地 址码译出具体的地址，并将访问操作路由到对应的器件上。
三、实现方法 数字集成电路的设计流程包括如下几个步骤： 1. 确定设计目标 首先需要明确设计目标，包括电路功能、电路性能等要求。一旦设计目标明确，就可以开始设计电路。 2. 选择器件和方案 根据设计目标，选择适当的器件和方案，其中常用的数字器件包括逻辑门、存 储器、地址译码器等。 3. 逻辑设计 在选择了合适的器件和方案后，需要进行逻辑设计，包括逻辑方程的制定、电 路图的绘制等。 4. 仿真设计 在完成逻辑设计后，需要对电路进行仿真设计，例如使用Verilog HDL或VHDL 等进行仿真。 5. 物理设计 在完成仿真设计后，需要进行物理设计，包括电路板的设计、元器件的选取等。 6. 制造和测试 最后，进行电路的制造和测试，以检验电路的性能是否符合设计要求。 四、具体应用 数字集成电路在现代电子技术领域中有着广泛的应用，下面介绍其中一部分应用：
