半导体器件失效原因分析
发信站: 紫金飞鸿 (Mon Oct 2 12:02:48 2000)
多年来，用户要求有更可靠的电子设备，而与此同时，电子设备发展得越来越复杂。这两个因素的结合，促使人们更加关注电子设备在长期运行中确保无故障的能力。通过失效分析可以深入理解失效机理和原因，引导元器件和产品设计的改进，有助于提高电子设备（系统）的可靠性。
半导体器件的失效通常是因为产生的应力超过了它们的最大额定值。电气应力、热应力、化学应力、辐射应力、机械应力及其他因素都会造成器件失效。半导体器件的失效机理主要划分成以下6种：
一、包封失效。这类失效发生在用于封装器件的包封出现缺陷，通常是开裂。机械应力或热应力以及包封材料与金属引线之间热膨胀系数的不同都会引起包封开裂，当环境湿度很高或器件暴露在溶剂、清洗剂等中时，这些裂缝会使湿气浸入，产生的化学反应会使器件性能恶化，使它们失效。
二、导线连接失效。由于通过大电流造成过量的热应力、或由于连接不当使连接线中产生机械应力、连接线与裸芯之间界面的开裂、硅中的电致迁移、以及过量的连接压力，都会引起导线连接失效。
三、裸芯粘接故障。裸芯与衬底之间粘接不当时，就会恶化两者之间的导热性，结果会使裸芯过热，产生热应力和开裂，使器件失效。
四、本征硅的缺陷。由晶体瑕疵或本征硅材料中的杂质和污染物造成的缺陷使器件失效，在器件制造期间扩散工艺产生的工艺瑕疵也会造成器件失效。
五、氧化层缺陷。静电放电和通过器件引线的高压瞬时传送，可能会使氧化层（即绝缘体）断开，造成器件功能失常。氧化层中的开裂、划伤、或杂质也会导致器件失效。
六、铝金属缺陷。这类缺陷往往由下列几种情况造成：由于大电场导致在电流流动方向上发生铝的电迁移；由于大电流造成过量电气应力，导致铝导体断裂；铝被腐蚀；焊接引起铝金属耗损；接触孔被不适当地淀积上金属；有小丘和裂缝。
半导体器件应该工作在由生产厂确定的电压、电流和功耗限定范围内，当器件工作在这个“安全工作范围（SOA）”之外时，电气应力过
度（EOS）就会引起内部电压中断，导致器件内部损伤。如果EOS产生大电流，会使器件过热，形成热应力过度而使器件失效，即增加的热应力会导致“二次状态”失效。
电路设计人员可以通过采用规范适中的元件并通过降低元件的技术规范要求而使EOS失效降至最低，也可以在设计中采用必要的保护性器件，如齐纳二极管、铁氧体磁头、滤波器、变阻器等，它们能够防止出现电气应力。
静电放电（ESD）是构成EOS的一个重要方面，ESD能影响到在器件制造、测试处理、装配、生产或现场使用期间任何一级电子器件的功能。不管什么原因，只要在物体表面积累电荷，就会产生ESD。一个人走在
地毯上，由于摩擦产生电荷，可引发高达20KV的静电压。此外，采用塑料部件的机器也能产生摩擦电荷。显然，此种电荷侵入半导体中就有可能损坏器件。ESD不会导致器件即时失效，它往往在器件中产生潜在缺陷，这种“虚弱”的器件在使用时非常容易失效。
通常，ESD损伤会以下述三种方式出现：一是放电或电气应力过度
而损坏器件。这种损伤导致比正常电流更大的电流流动，引起热应力过度，从而熔化金属互连线并损伤器件的PN结；二是ESD感应电场耦合到PCB的线迹并产生能够熔化器件PN结的大电流；三是因静电放电触发硅控整流器（SCR）而在CMOS器件中产生闭锁。
ESD协会专门规定了处理器件的标准。器件失效出现在二个层次，
即通过初测的批器件中出现失效和器件设计产生的问题。在批器件中偶然会发生超过正常失效的器件数量。这些器件通过初测，然后经过不适当的处理和工艺技术很差的封装，在装配、测试和输运这些“虚弱”器件期间出现了潜在缺陷。根据分析，我们可以重新评估正在进行的测试和处理过程，并与供应商一块儿进行提升产品规范的工作。
B1500A 半导体器件分析仪主机/EasyEXPERT 软件 主要特性与技术指标 测量功能 ?在0.1 fA - 1 A / 0.5 μV - 200 V 范围内执行精确的电流-电压（IV）测量，支持点测量、扫描测量、采样和脉冲测量 ?在1 kHz 至5 MHz 频率范围内执行交流电容测量，支持准静态电容-电压（QS-CV）测量 ?先进的脉冲IV 测量和超快IV 测量，最低采样间隔为5 ns（200 MSa/s） ?高达40 V 的高压脉势，适用于非易失存储器测试 ?测量模块可升级至10 插槽配置 工作环境（包含EasyEXPERT） ?EasyEXPERT 软件（链接至EasyEXPERT）在嵌入式Windows 7 中运行 ?数百种测量程序库在需要时即可使用（应用测试） ?15 英寸触摸屏支持您在器件表征时采取直观的操作、分析与探测 ?自动数据记录功能支持测试数据和测试条件的恢复，可使您轻松地进行探测 ?利用曲线追踪（旋钮操作）和自动记录特性来实现实时交互表征 ?利用便捷的在线/离线测试环境完成测试开发与分析（台式EasyEXPERT），从而最大限度地发挥仪器效用 描述 Agilent B1500A 半导体器件分析仪是一款用于器件表征的综合解决方案。它支持IV、CV、脉冲IV 及快速IV 测量，可对器件、材料、半导体、有源/无源元件以及任意电气器件进行各种电气表征和评测。模块化结构可使您根据测试需求随时把仪器升级到10 插槽配置。嵌入式Windows 7 和功能强大的EasyEXPERT 软件借助先进的图形用户界面（GUI），可让您执行高效、数据可恢复的器件表征。Agilent B1500A 是唯一一款能够适应多种测量需要的参数分析仪，具备极高的测量可靠性和易于使用的测试环境，可实现高效、数据可恢复的器件表征。 Agilent EasyEXPERT 是一款基于图形用户界面的必备软件，在B1500A 嵌入式Windows?7 中运行。它支持所有类型的参数测试，从基本的IV 和CV 扫描到超快速IV 和脉冲IV 测量等等。数百种即用型程序库（应用测试）可使您非常轻松地立即开始进行复杂测量。仪器的全部操作通过15 英寸触摸屏、简单的键盘和鼠标操作来实现。EasyEXPERT 软件还提供高效测试环境，支持您在器件表征时采取直观的操作、分析与探测。测试条件和测量数据可以自动保存到工作区内，使您毫不费力地完成器件表征。 EasyEXPERT 主要特性： ?支持所有类型的参数测试，从基本的IV 和CV 扫描到超快速IV 和脉冲IV 测量等等
第一章半导体器件基础测试题（高三） 姓名班次分数 一、选择题 1、N型半导体是在本征半导体中加入下列物质而形成的。 A、电子； B、空穴； C、三价元素； D、五价元素。 2、在掺杂后的半导体中，其导电能力的大小的说法正确的是。 A、掺杂的工艺； B、杂质的浓度： C、温度； D、晶体的缺陷。 3、晶体三极管用于放大的条件，下列说法正确的是。 A、发射结正偏、集电结反偏； B、发射结正偏、集电结正偏； C、发射结反偏、集电结正偏； D、发射结反偏、集电结反偏； 4、晶体三极管的截止条件，下列说法正确的是。 A、发射结正偏、集电结反偏； B、发射结正偏、集电结正偏； C、发射结反偏、集电结正偏； D、发射结反偏、集电结反偏； 5、晶体三极管的饱和条件，下列说法正确的是。 A、发射结正偏、集电结反偏； B、发射结正偏、集电结正偏； C、发射结反偏、集电结正偏； D、发射结反偏、集电结反偏； 6、理想二极管组成的电路如下图所示，其AB两端的电压是。 A、—12V； B、—6V； C、+6V； D、+12V。 7、要使普通二极管导通，下列说法正确的是。 A、运用它的反向特性； B、锗管使用在反向击穿区； C、硅管使用反向区域，而锗管使用正向区域； D、都使用正向区域。 8、对于用万用表测量二极管时，下列做法正确的是。 A、用万用表的R×100或R×1000的欧姆，黑棒接正极，红棒接负极，指针偏转； B、用万用表的R×10K的欧姆，黑棒接正极，红棒接负极，指针偏转； C、用万用表的R×100或R×1000的欧姆，红棒接正极，黑棒接负极，指针偏转； D、用万用表的R×10，黑棒接正极，红棒接负极，指针偏转； 9、电路如下图所示，则A、B两点的电压正确的是。 A、U A=3.5V，U B=3.5V，D截止；
重要（关键）设备FMEA分析管理办法 1.目的： 对设备潜在失效模式及后果 (FMEA)分析的方法作出了规定,它是一种预防性分析技术, 目的是使设备得到有针对性的预测性维护。它是提高设备可靠性的有效方法。 2.范围： 本管理办法适用于重点设备的设备潜在失效模式及后果 (FMEA)分析。 3.术语： 3.1 预见性维护：基于过程数据、通过预测可能的失效模式以避免维护问题的活动。包括设 备FMEA分析，精度测试、计划更换易损件、更新报废等。 3.2 设备FMEA:基于过程数据，通过预测可能的失效模式，依据其可维修性以及安全评价影响 的每一失效严重程度和原因未被发现或某一失效模式正侵袭设备的使用者的可能性，对设备 进行《设备/设施失效模式及影响分析》，即对作业性的可靠性（安全、可靠性、可维修性、 有效性）进行预见性分析，以避免维护问题事故原因的可能性和主要失效模式发生。 3.3 重点设备：指对产品产能、质量、环保、安全、能源起关键作用的设备。 3.4可靠性：一定条件和一定时间内完成要求功能的能力。 3.5失效：不能正常工作。 3.6可维修性：故障出现后在给定时间被修复的概率。 3.7 3.8 作用时间：主动纠正的维护时间（诊断、修理、恢复）。 4、职责 4.1装备部负责确定重点设备，形成《重点设备清单》并要求生产厂其《设备台帐》上予以注 明，汇总各生产厂《重点设备备件计划》，编制公司所有《重点设备的备件计划》，并予以实 施。 4.2装备部负责组织各生产厂进行重点设备的FMEA分析，并依据FMEA的分析结果提报备件计 划及进行预见性维护。 6.作业规范： 6.1准备阶段 －收集重点设备的厂商资料，包含设备技术参数等。 －收集重点设备此前出现的故障及维修记录。 －收集重点设备的日定修记录。
招标投标企业报告 盛吉盛（宁波）半导体科技有限公司
本报告于 2019年9月24日 生成 您所看到的报告内容为截至该时间点该公司的数据快照 目录 1. 基本信息：工商信息 2. 招投标情况：中标/投标数量、中标/投标情况、中标/投标行业分布、参与投标 的甲方排名、合作甲方排名 3. 股东及出资信息 4. 风险信息：经营异常、股权出资、动产抵押、税务信息、行政处罚 5. 企业信息：工程人员、企业资质 * 敬启者：本报告内容是中国比地招标网接收您的委托，查询公开信息所得结果。中国比地招标网不对该查询结果的全面、准确、真实性负责。本报告应仅为您的决策提供参考。
一、基本信息 1. 工商信息 企业名称：盛吉盛（宁波）半导体科技有限公司统一社会信用代码：91330200MA2AHN2244工商注册号：/组织机构代码：MA2AHN224 法定代表人：项习飞成立日期：2018-03-22 企业类型：有限责任公司(中外合资)经营状态：存续 注册资本：2000万美元 注册地址：浙江省宁波市鄞州区云龙镇石桥村 营业期限：2018-03-22 至 2068-03-21 营业范围：二手半导体设备及配件的翻新、改造、安装、维护、销售；半导体设备的研发、生产、销售；半导体生产及研发设备的技术服务；自营或代理货物和技术的进出口，但国家限制经营或禁止进出口的货物和技术除外；半导体相关的功能材料、器件、配件及相关产品的技术开发、生产、销售和咨询。（依法须经批准的项目，经相关部门批准后方可开展经营活动） 联系电话：*********** 二、招投标分析 2.1 中标/投标数量 企业中标/投标数： 个 （数据统计时间：2017年至报告生成时间） 6
半导体器件失效原因分析 发信站: 紫金飞鸿 (Mon Oct 2 12:02:48 2000) 多年来，用户要求有更可靠的电子设备，而与此同时，电子设备发展得越来越复杂。这两个因素的结合，促使人们更加关注电子设备在长期运行中确保无故障的能力。通过失效分析可以深入理解失效机理和原因，引导元器件和产品设计的改进，有助于提高电子设备（系统）的可靠性。 半导体器件的失效通常是因为产生的应力超过了它们的最大额定值。电气应力、热应力、化学应力、辐射应力、机械应力及其他因素都会造成器件失效。半导体器件的失效机理主要划分成以下6种： 一、包封失效。这类失效发生在用于封装器件的包封出现缺陷，通常是开裂。机械应力或热应力以及包封材料与金属引线之间热膨胀系数的不同都会引起包封开裂，当环境湿度很高或器件暴露在溶剂、清洗剂等中时，这些裂缝会使湿气浸入，产生的化学反应会使器件性能恶化，使它们失效。 二、导线连接失效。由于通过大电流造成过量的热应力、或由于连接不当使连接线中产生机械应力、连接线与裸芯之间界面的开裂、硅中的电致迁移、以及过量的连接压力，都会引起导线连接失效。 三、裸芯粘接故障。裸芯与衬底之间粘接不当时，就会恶化两者之间的导热性，结果会使裸芯过热，产生热应力和开裂，使器件失效。 四、本征硅的缺陷。由晶体瑕疵或本征硅材料中的杂质和污染物造成的缺陷使器件失效，在器件制造期间扩散工艺产生的工艺瑕疵也会造成器件失效。 五、氧化层缺陷。静电放电和通过器件引线的高压瞬时传送，可能会使氧化层（即绝缘体）断开，造成器件功能失常。氧化层中的开裂、划伤、或杂质也会导致器件失效。 六、铝金属缺陷。这类缺陷往往由下列几种情况造成：由于大电场导致在电流流动方向上发生铝的电迁移；由于大电流造成过量电气应力，导致铝导体断裂；铝被腐蚀；焊接引起铝金属耗损；接触孔被不适当地淀积上金属；有小丘和裂缝。 半导体器件应该工作在由生产厂确定的电压、电流和功耗限定范围内，当器件工作在这个“安全工作范围（SOA）”之外时，电气应力过 度（EOS）就会引起内部电压中断，导致器件内部损伤。如果EOS产生大电流，会使器件过热，形成热应力过度而使器件失效，即增加的热应力会导致“二次状态”失效。
齿轮常见失效原因及其维修方法分析 在我国的机械行业中，作为机械设备中的必要零件，齿轮的生产精度以及生产质量直接决定着机械设备的使用性能。但是在实际的使用过程中，机械设备出现故障很多原因就是设备中的齿轮出现了失效问题。文章主要针对齿轮的时效常见问题以及相应的维修方法给予详细的分析以及阐述，希望通过文章的阐述以及分析能够帮助机械设备中的齿轮找出问题出现的原因，及时给予维修；同时也希望通过文章的阐述能够为我国的齿轮生产及制作的发展及创新贡献力量。 标签：齿轮失效；机械设备；维修方法 在机械设备的传动部分，齿轮通常是作为一种变速传动零部件。因此在我国的机械设备中，齿轮是一种不可替代的传动零部件。伴随着现阶段我国机械设备对于齿轮的应用范围越来越大，齿轮制作以及发展也是非常的迅速。但是在实际的设备运行过程中，齿轮往往会由于一系列的原因出现失效问题。根据相关部门的统计，机械设备的故障中有近一半是由于齿轮失效造成的。基于上述的情况，我们要对齿轮失效的原因给予详细的分析和处理，选择最优化的维修方法进行齿轮失效维修，保障机械设备的正常运行。 1 机械设备中的齿轮失效主要原因 关于机械设备中的齿轮失效主要原因的阐述以及分析，文章主要从三个方面进行分析以及阐述。第一个方面是齿轮折断造成的齿轮失效。第二个方面是齿轮齿面出现损坏造成的齿轮失效。第三个方面是其他问题造成的齿面失效。下面进行详细的论述以及分析。 1.1 齿轮折断造成的齿轮失效 在实际的应用过程中，齿轮失效中的齿轮折断根据不同的齿轮形式有不同的折断原因。全齿轮折断通常情况下出现在直齿轮的轮齿处；局部齿轮折断通常出现在斜齿轮以及锥齿轮的轮齿处。下面作具体的分析。 1.1.1 在齿轮运行过程中会因为过载出现齿轮折断 由于过载导致的齿轮折断，在齿轮的折断区域会出现放射状的放射区域或者是人字的放射区域。在通常情况下齿面断裂的放射方向和断裂的方向是平行的。断面放射中心就是贝壳纹裂的断面断口。齿轮出现过载折断的主要原因是齿轮在较短的时间内承载的外界压力远远大于齿轮本身的最大压力，过大的压力造成了齿轮强度变低，出现折断的问题。同时导致齿轮出现折断的原因还有很多，例如齿轮的加工精度不符合要求；齿轮的齿面表面太粗糙和齿轮的加工材质本身存在缺陷等。 1.1.2 在齿轮运行过程中会因为疲劳出现齿轮折断
Phase 11 Phase10半导体热阻分析仪 米力光 MICOFORCE 一、Analysis Tech Phase11 Phase10概述 半导体热分析仪Semiconductor Thermal Analyzer热阻测试仪, 由美国Analysis Tech Inc公司的PHASE10 PHASE11 热阻测试仪电子封装器件，符合美军标和JEDEC标准. Analysis Tech Inc.成立于1983年，坐落于波士顿北部，是电子封装器件可靠性测试的国际设计，制造公司。他的创始人是John W.Sofia，美国麻省理工的博士，并且是提出焊点可靠性,热阻分析和热导率理论的专家. 发表了很多关于焊点可靠性,热阻分析和热导率论文. Analysis Tech Inc.在美国有独的 实验室提供技术支持.。 热阻分析仪Phase 11主要用于二极管、三极管、线性调压器、可控硅、LED、MOSFET、MESFET、IGBT、IC等分立功率器件的热阻测试和分析。 二、Analysis Tech Phase 11 Phase10工作原理及测试过程 Phase 11采用油浴法测定热敏参数校正曲线。在通以感应电流结还没有明显产生热量时，如果给定足够的时间，结温和壳温将达到热平衡，壳温非常接近结温。将热电偶直接连接到器件表面采集数据时，油浴将充分保证器件的温度稳定并且使 热电偶采集的温度等于感应结温。 在这个环节中，感应电流大小的选择是很重要的。感应电流过大，会导致结温明显变化；感应电流过小，会导致正向压降值测量误差较大。Phase 11 感应电流的可选范围是0.1mA~50mA，完全符合JEDEC标准。 在加热器件的过程中，Phase 11 采用了脉冲加热方式，如下图所示：
半导体元器件的制造工艺及其失效 一、元器件概述 1、元器件的定义： 欧洲空间局ESA标准中的定义：完成某一电子、电气和机电功能，并由一个或几个部分构成而且一般不能被分解或不会破坏的某个装置。GJB4027-2000《军用电子元器件破坏性物理分析方法》中的定义：在电子线路或电子设备中执行电气、电子、电磁、机电或光电功能的基本单元，该基本单元可由一个或多个零件组成，通常不破坏是不能将其分解的。 2、元器件的分类：两大类 a）元件：在工厂生产加工时不改变分子成分的成品，本身不产生电子，对电压、电流无控制和变换作用。 b）器件：在工厂生产加工时改变了分子结构的成品，本身能产生电子，对电压电流的控制、变换(放大、开关、整流、检波、振荡和调制等)，也称电子器件。分类(来源：2007年版的《军用电子元器件合格产品目录》) ? 3、电气元件 （1）电阻
最可靠的元器件之一，失效模式：开路、机械损伤、接点损坏、短路、绝缘击穿、焊接点老化造成的电阻值漂移量超过容差。 ? （2）电位器 失效模式：接触不良、滑动噪声大、开路等。 （3）二极管 （4）集成电路 失效模式：漏电或短路，击穿特性劣变，正向压降劣变，开路可高阻失效机理：电迁移，热载流子效应，与时间相关的介质击穿(TDDB)，表面氧化层缺陷，绝缘层缺陷，外延层缺陷
（5）声表面波器件 （6）MEMS压力传感器 MEMS器件的主要失效机理： a.粘附两个光滑表面相接触时，在力作用下粘附在一起的现象； b.蠕变机械应力作用下原子缓慢运动的现象；变形、空洞； c.微粒污染阻碍器件的机械运动；
d.磨损尺寸超差，碎片卡入； e.疲劳断裂疲劳裂纹扩展失效。 （7）真空电子器件(vacuum electronic device) 指借助电子在真空或者气体中与电磁场发生相互作用，将一种形式电磁能量转换为另一种形式电磁能量的器件。具有真空密封管壳和若干电极，管内抽成真空，残余气体压力为10-4～10-8帕。有些在抽出管内气体后，再充入所需成分和压强的气体。广泛用于广播、通信、电视、雷达、导航、自动控制、电子对抗、计算机终端显示、医学诊断治疗等领域。 真空电子器件按其功能分为： 实现直流电能和电磁振荡能量之间转换的静电控制电子管； 将直流能量转换成频率为300兆赫～3000吉赫电磁振荡能量的微波电子管； 利用聚焦电子束实现光、电信号的记录、存储、转换和显示的电子束管； 利用光电子发射现象实现光电转换的光电管； 产生X射线的X射线管； 管内充有气体并产生气体放电的充气管； 以真空和气体中粒子受激辐射为工作机理，将电磁波加以放大的真空量子电子器件等。 自20世纪60年代以后，很多真空电子器件已逐步为固态电子器件所取代，但在高频率、大功率领域，真空电子器件仍然具有相当生命力，而电子束管和光电管仍将广泛应用并有所发展。[1] 真空电子器件里面就包含真空断路器，真空断路器具有很多优点，所以在变电站上应用很多。真空断路器已被快易优收录，由于采用了特殊的真空元件，随着近年来制造水平的提高，灭弧室部分的故障明显降低。真空灭弧室无需检修处理，当其损坏时，只能采取更换。真空断路器运行中发生的故障以操作机构部分所占比重较大，其次为一次导电部分，触头导电杆等。 二、元器件制造工艺与缺陷 1、芯片制造缺陷的分类： 全局缺陷：光刻对准误差、工艺参数随机起伏、线宽变化等；在成熟、可控性良好的工艺线上，可减少到极少，甚至几乎可以消除。 局域缺陷：氧化物针孔等点缺陷，不可完全消除，损失的成品率更高。 点缺陷：冗余物、丢失物、氧化物针孔、结泄漏 来源：灰尘微粒、硅片与设备的接触、化学试剂中的杂质颗粒。 2、混合集成电路的失效混合集成电路工艺：
失效分析 第三章失效分析的基本方法 1.按照失效件制造的全过程及使用条件的分析方法：（1）审查设计（2）材料分析（3）加工制 造缺陷分析（4）使用及维护情况分析 2.系统工程的分析思路方法：（1）失效系统工程分析法的类型（2）故障树分析法（3）模糊故 障树分析及应用 3.失效分析的程序：调查失效时间的现场；收集背景材料，深入研究分析，综合归纳所有信息 并提出初步结论；重现性试验或证明试验，确定失效原因并提出建议措施；最后写出分析报告等内容。 4.失效分析的步骤：（1）现场调查①保护现场②查明事故发生的时间、地点及失效过程③收集 残骸碎片，标出相对位置，保护好断口④选取进一步分析的试样，并注明位置及取样方法⑤询问目击者及相关有关人员，了解有关情况⑥写出现场调查报告（2）收集背景材料①设备的自然情况，包括设备名称，出厂及使用日期，设计参数及功能要求等②设备的运行记录，要特别注意载荷及其波动，温度变化，腐蚀介质等③设备的维修历史情况④设备的失效历史情况⑤设计图样及说明书、装配程序说明书、使用维护说明书等⑥材料选择及其依据⑦设备主要零部件的生产流程⑧设备服役前的经历，包括装配、包装、运输、储存、安装和调试等阶段⑨质量检验报告及有关的规范和标准。（3）技术参量复验①材料的化学成分②材料的金相组织和硬度及其分布③常规力学性能④主要零部件的几何参量及装配间隙（4）深入分析研究（5）综合分析归纳，推理判断提出初步结论（6）重现性试验或证明试验 5.断口的处理：①在干燥大气中断裂的新鲜断口，应立即放到干燥器内或真空室内保存，以防 止锈蚀，并应注意防止手指污染断口及损伤断口表面；对于在现场一时不能取样的零件尤其是断口，应采取有效的保护，防止零件或断口的二次污染或锈蚀，尽可能地将断裂件移到安全的地方，必要时可采取油脂封涂的办法保护断口。②对于断后被油污染的断口，要进行仔细清洗。③在潮湿大气中锈蚀的断口，可先用稀盐酸水溶液去除锈蚀氧化物，然后用清水冲洗，再用无水酒精冲洗并吹干。④在腐蚀环境中断裂的断口，在断口表面通常覆盖一层腐蚀产物，这层腐蚀产物对分析致断原因往往是非常重要的，因而不能轻易地将其去掉。 6.断口分析的具体任务：①确定断裂的宏观性质，是延性断裂还是脆性断裂或疲劳断裂等。② 确定断口的宏观形貌，是纤维状断口还是结晶状断口，有无放射线花样及有无剪切唇等。③查找裂纹源区的位置及数量，裂纹源的所在位置是在表面、次表面还是在内部，裂纹源是单个还是多个，在存在多个裂纹源区的情况下，它们产生的先后顺序是怎样的等。④确定断口的形成过程，裂纹是从何处产生的，裂纹向何处扩展，扩展的速度如何等。⑤确定断裂的微观机理，是解理型、准解理型还是微孔型，是沿晶型还是穿晶型等。⑥确定断口表面产物的性质，断口上有无腐蚀产物，何种产物，该产物是否参与了断裂过程等。 7.断口的宏观分析（1）最初断裂件的宏观判断①整机残骸的失效分析；②多个同类零件损坏的 失效分析；③同一个零件上相同部位的多处发生破断时的分析。（2）主断面（主裂纹）的宏观判断①利用碎片拼凑法确定主断面；②按照“T”形汇合法确定主断面或主裂纹；③按照裂纹
机械密封失效原因与故障分析 机械密封是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用及辅助密封的配合下保持贴合并相对滑动而构成防止流体泄露的装置。机械密封在石油和化工企业使用非常广泛,由于其密封性好,性能稳定,泄漏量少,摩擦功耗低,使用周期长,对轴(或轴套)磨损很小,能满足多种工况要求等特点而被广泛使用。但是其密封结构复杂，使用条件苛刻，价格高及维修技术高等特点，特别是机械密封工艺条件温度、压力等工艺参数的影响直接关系到设备机械密封的性能和使用寿命，因此，找出机械密封失效原因及改进措施是保证企业安全生产，提高设备使用寿命的重要任务。做如下分析。 1机械密封失效时长见的现象 1.1工作时发生尖叫 这是因为密封端面润滑效果不佳,应安装旁路冲洗管路,加大管径和相应的节流装置的尺寸。 1.2密封在工作时发生爆鸣 原因是密封介质汽化或闪蒸,应在允许范围内提高密封腔压力,改进密封设计,降低介质温差,安装旁路冲洗管路,加大管径和相应的节流元件;加强密封端面的冷却,检查密封平衡设计,精确测量密封腔内的压力，温度及介质压力。 1.3石磨粉聚集在密封面外侧 原因是密封面润滑不良,密封端面间的液膜汽化或闪蒸,产生残留物质,造成石墨环磨损，应改善润滑状态,防汽化。 1.4密封泄露 由于密封介质汽化或闪蒸密封端面,应先判断泄漏源,断面密封问题可能出在端面不平、裂纹、破碎或爆破,发生热变形或机械变形;密封零件结构不合理或强度不够产生变形;因材料及加工原因产生的残余变形;安装时零件受力不均等,应检查安装尺寸是否正确，密封和材质是否适于使用工况,密封垫是否压紧,是否螺栓力矩太大造成密封座变形，是否有安装损伤,必要时予以更换;检查填料腔装配面和其他有关元件对轴线的垂直度，管道及设备安装误差"辅助密封安装时可能被压伤或擦伤;介质从轴套间隙中漏出,0型圈老化;密封压缩屈服变形,化
常见的内部控制失效原因 一出纳领取银行对账单、编制银行存款余额调节表。 之所以把这个问题列在十大问题之首，是因为它非常普遍且后果严重，但遗憾的是，直到今天，仍有很多单位根本没有意识到这一问题，或虽然意识到了却不以为然，低估了其可能造成的严重后果。 不相容职务分离是内部控制的一个基本原理，通常需要分离的不相容职务包括授权与执行、执行与审核、执行与记录、保管与记录，所谓“管钱不管账，管账不管钱”就是不相容职务分离原理的一个典型运用。货币资金是最容易出现舞弊的一项资产，如果由出纳来负责领取银行对账单、编制银行存款余额调节表，出纳就有可能挪用或侵占公司货币资金，并通过伪造对账单或在余额调节表上做手脚来掩盖自己的舞弊行为。 从笔者了解的情况看，80%以上的企业存在出纳领取银行对账单、编制余额调节表的现象，究其原因，主要从工作方便角度出发，由于出纳经常跑银行，办理各种收付款，于是便“顺理成章”地领取银行对账单、编制余额调节表。殊不知这种习惯做法存在巨大风险隐患，其实要防范这种风险并不难，只要改由出纳以外的人来负责银行对账单领取和账面银行存款余额核实工作即可，关键是要从思想意识上重视起来。
二领导“一只笔”审批，缺乏完善内控制度和流程保障。领导“一只笔”，表明看起来似乎控制很严格，不容易出问题，但事实上这种“一只笔”控制反映了单位内部控制方式的落后。 首先，事无巨细都由领导来审批，囿于时间和精力，领导最后可能疲于应付，分不清主次，审批“一只笔”变成签字“一只笔”而已，控制流于形式。 其次，如果缺乏相关支撑信息，领导无法对收支合理性进行判断，“一只笔”就会失去控制作用，例如经办人员申请购买某种设备，而领导没有该设备经济可行性、价格合理性的相关数据，审批就会演变成一种过场。 第三，领导“一只笔”会造成高度集权，不利于对领导的制约和监督，可能导致fu败。因此，合理的内部控制应当按照重要性程度大小，适当分层授权，逐级审批。 三过于依赖业务人员，企业资源掌握在个人手中，企业对业务开展失去控制。 企业业务资源完全掌握在业务员个人手中，对企业来说是一件非常危险的事情，现实中经常可以看到，不少企业的业务员一旦跳槽或离职，原有的客户和业务关系也被随之带走，形成企业对业务人员过于依赖的局面。更有甚者，有的企业业务员明地里使用单位各项资源，暗地里为自己或亲友开拓业务、谋取私利，严重损害了企业利益。
半导体器件失效分析的研究Research on Semiconductor Device Failure Analysis
中文摘要 半导体失效分析在提高集成电路的可靠性方面有着至关重要的作用。随着集成度的提高，工艺尺寸的缩小，失效分析所面临的困难也逐步增大。因此，失效分析必须配备相应的先进、准确的设备和技术，配以具有专业半导体知识的分析人员，精确定位失效位置。在本文当中，着重介绍多种方法运用Photoemission 显微镜配合IR-OBIRCH精确定位失效位置，并辅以多项案例。 Photoemission是半导体元器件在不同状态下（二极管反向击穿、短路产生的电流、MOS管的饱和发光，等等），所产生的不同波长的光被捕获，从而在图像上产生相应的发光点。Photoemission在失效分析中有着不可或缺的作用，通过对好坏品所产生的发光点的对比，可以为后面的电路分析打下坚实的基础，而且在某些情况下，异常的发光点就是最后我们想要找到的defect的位置。 IR-OBIRCH(Infrared Optical beam Induced Resistance Change)主要是由两部分组成：激光加热器和电阻改变侦测器。电阻的改变是通过激光加热电流流经的路径时电流或者电压的变化来表现的，因此，在使用IR-OBIRCH时，前提是必须保证所加电压两端产生的电流路径要流过defect的位置，这样，在激光加热到defect位置时，由于电阻的改变才能产生电流的变化，从而在图像上显现出相应位置的热点。 虽然Photoemission和IR-OBIRCH可以很好的帮助我们找到defect的位置，但良好的电路分析以及微探针(microprobe)的使用在寻找失效路径方面是十分重要的，只有通过Photoemission的结果分析，加上电路分析以及微探针(micr oprobe)测量内部信号的波形以及I-V曲线，寻找出失效路径后，IR-OBIRCH才能更好的派上用场。因此，在失效分析中，各个步骤缺一不可。 关键词：失效分析；Photoemission；IR-OBIRCH；微探针（microprobe）;
福建福清核电站核岛安装工程2011年灭火器材失效原因分析报告 中国核工业二三建设有限公司福清项目部HSE部
2011年灭火器失效原因分析报告 随着现场施工的持续进行，对2011年全年投入的消防设施、消防器材 进行了更新和维护，并对灭火器失效原因进行分析。 1、灭火器配备数量统计 2、消防器材失效数量统计 灭火器50具，2kg干粉灭火器94具。组织库房保管员一同检查发现充装回 来的灭火器在未出库的情况下陆续泄压失效。发现此问题后向物资部相关负 责人反映，之后也没有得到及时的解决。在第二批失效灭火器充装前，根据 第一批充装灭火器发现的质量问题跟物资部相关负责人沟通，要求更换灭火 器充装供应商。并在11月份提交充装计划，12份进行第二批灭火器充装， 第二批共充装4kg干粉灭火器26具，2kg干粉灭火器96具，3kg二氧化碳 灭火器1具。验收合格率100﹪,经一周后再次进行检查时发现2kg干粉灭火 器 10具，4kg干粉灭火器7具灭火器在库房内泄压失效。2011年12月27 日物资部相关人员联系灭火器充装厂家将有质量问题的灭火器返厂重新进 行充装。 3、灭火器失效原因分析 经过统计以上灭火器被人为损坏21具，充装灭火器未出库时产生质量
问题泄压失效77具，充装灭火器因质量问题压力减少，压力表显示在红色区域失效98具。新灭火器因质量问题失效122具。 2kg干粉灭火器在施工过程中移动频繁，碰撞造成压力表损坏、喷射装置损坏泄压，由于个别施工人员安全意识淡薄，人为造成灭火器失效泄压。 有部分2kg干粉灭火器铅封是由塑料插杆代替，容易损坏，经过跟物资部采购相关人员沟通，更换为正式铅封灭火器后，损坏情况有所好转。 现场4kg干粉灭火器主要固定配置在现场各厂房二级柜放置点、重点控制专区和各施工队临时材料库房，检查发现在和其他单位交叉施工的场所个别4kg干粉灭火器被人为损坏，铅封拔掉，药剂喷洒。 新采购干粉灭火器有效期为五年，充装灭火器有效期为1年，目前发现配置现场的新灭火器在没有超过有效期的情况下，陆续出现泄压失效，经分析确定为灭火器产品质量问题。充装灭火器泄压失效的问题，经分析确定为充装药剂后器头密封不严、橡胶密封圈老化所致。 中核二三公司福清项目部 HSE部 2011-12-29
保证气体分析仪检测准确度，抑制零点漂移是关键 这是电子方面的术语，指当放大电路输入信号为零（即没有交流电输入）时，由于受温度变化，电源电压不稳等因素的影响，使静态工作点发生变化，并被逐级放大和传输，导致电路输出端电压偏离原固定值而上下漂动的现象。这种现象就叫零点漂移（或称温漂）。 产生零点漂移的原因 产生零点漂移的原因很多，如电源电压不稳、元器件参数变化、环境温度变化等。其中最主要的因素是温度的变化，因为晶体管是温度的敏感器件，当温度变化时，其参数UBE、β、ICBO都将发生变化，最终导致放大电路静态工作点产生偏移。此外，在诸因素中，最难控制的也是温度的变化。 零点漂移对气体分析仪检测的影响 在直接耦合放大电路中，任何参数的变化，如电源电压波动、元件老化、半导体元件参数随温度变化而产生的变化，都将产生输出电压的漂移。由于前后级直接相连，前一级的漂移电压会和有用信号一起被送到下一级，而且逐级放大，使放大电路输出信号出现偏差，甚至不能正常工作。 气体分析仪的零点在正常环境中应该显示为000，由于气体分析仪的检测结果是通过传感器将环境中存在的被测气体转化成电信号后以浓度数值方式显示出来的，当出现零点漂移时，放大电路输出信号出现偏差，使分析仪显示浓度大于0，从而使气体分析仪的检测结果产生绝对误差。因此，一旦出现漂移，需要对气体分析仪进行校准。
什么叫零点校准？ 在无外界因素干扰的情况下，将仪器仪表测量界面调整为零，或者说是调到标准状态时的零值。 如何进行零点校准？ 1.硬件校准 这里的硬件主要指气体分析仪中的电路，在实际电路中常采用补偿和调制两种手段，稳定静态工作点以实现零点校准。 补偿及优化参数配置，是指用另外一个元器件来抵消放大电路的漂移，如果参数配合得当，就能把漂移抑制在较低的限度之内。前级的放大器引入的直流对整体的系统影响最大，通过手动调节分压网络的方式对前级放大器引入的直流进行补偿。后级运放则通过软件调节节另一分压网络的方式对后级可控增益放大级引入的直流进行补偿。 调制即优化电路设计，是指将直流变化量转换为其它形式的变化量（如正弦波幅度的变化），并通过漂移很小的阻容耦合电路放大，再设法将放大了的信号还原为直流成份的变化。 2.标气校准 标准气体属于标准物质，标准物质是高度均匀的，良好稳定和量值准确的测定标准，它们具有复现，保存和传递量值的基本作用，在物理，化学，生物与工程测量领域中用于校准测量仪器和测量过程，评价测量方法的准确度和检测实验室的检测能力，确定材料或产品的特性量值，进行量值仲裁等。气体分析仪在出厂前一般需要先用一个零点标气和几个标准浓度的气体对仪器进行标定，得到标准曲线储存于仪器之中。测定时，仪器将待测气体浓度产生的电信号同标准浓度的电信号进行比较，计算得到准确的气体浓度值。分析仪器在使用过程中，由于受到电压波动、元器件参数及环境温度变化的影响而出现零点漂移，则需要定期采用零点标气对分析仪进行零点校准，以保证气体分析仪测量的准确性。
电子元器件失效分析技术与案例 费庆学 二站开始使用电子器件当时电子元器件的寿命20h. American from 1959 开始：1。可靠性评价，预估产品寿命 2。可靠性增长。不一定知道产品寿命，通过方法延长寿命。通过恶裂环境的试验。通过改进提高寿命。―――后来叫a.可靠性物理—实效分析的实例b.可靠数学 第一部分：电子元器件失效分析技术（方法） 1．失效分析的基本的概念和一般程序。 A 定义： 对电子元器件的失效的原因的诊断过程 b.目的：0000000 c．失效模式――》失效结果――》失效的表现形式――》通过电测的形式取得 d．失效机理：失效的物理化学根源 ――》失效的原因 1）开路的可能失效机理 日本的失效机理分类：变形变质外来异物 很多的芯片都有保护电路，保护电路很多都是由二极管组成正反向都不通为内部断开。 漏电和短路的可能的失效机理 接触面积越小，电流密度就大，就会发热，而烧毁 例：人造卫星的发射，因工人误操作装螺丝时掉了一个渣于继电器 局部缺陷导致电流易集中导入产生热击穿（si 和 al 互熔成为合金合金熔点更低） 塑封器件烘烤效果好当开封后特性变好，说明器件受潮或有杂质 失效机理 环境应力：温度温度过低易使焊锡脆化而导致焊点脱落。 ， 2．失效机理的内容 I失效模式与环境应力的关系 任何产品都有一定的应力。
a当应力>强度就会失效 如过电/静电：外加电压超过产品本身的额定值会失效 b应力与时间应力虽没有超过额定值，但持续累计的发生 故：如何增强强度&减少应力能延长产品的寿命 c.一切正常，正常的应力，在时间的累计下，终止寿命 特性随时间存在变化 e机械应力如主板受热变形对零件的应力认为用力 塑封的抗振动好应力好陶瓷的差。 f重复应力如：冷热冲击是很好的零件筛选方法 重复应力易导致产品老化，存在不可靠性 故使用其器件：不要过载；温湿度要适当 II如何做失效分析 例：一个EPROM在使用后不能读写 1) 先不要相信委托人的话，一定要复判。 2) 快始失效分析： 取NG&OK品，DataSheet， 查找电源断地开始测试首先做待机电流测试（IV测试） 电源对地的待机电流下降 开封发现电源端线中间断（因为中间散热慢，两端散热快，有端子帮助散热）因为断开，相当于并联电阻少了一个电 阻，电流减小。 原因：闩锁效应应力大于产品本身强度 责任：确定失效责任方：模拟试验－>测抗闩锁的能力 看触发的电流值（第一个拐点的电流值），越大越好，至少要大于datasheet或近似良品的值在标准范围内的。看维持电压（第二个拐点的电 压），若大于标准值，则很难回到原值。若多片良品抽测都OK， 说明使用者使用不当导致。 改善措施：改善供电，加保护电路。 III失效分析技术的延伸 失效分析的关键是打开样品 进货分析：不同的封装厂，在 芯片面积越小（扫描声学检测器，红的部分为空气，可用于辨别尺寸的大小），受应力越小。版本过新的产品也有可能存在可靠性问 题。可能存在设计的问题。 良品分析的作用：可以采取一层一层的分解拍照，找捷径
化工设备的失效分析 1、失效的定义 一件产品失去了原有的使用效能，就称为失效。 2、化工设备失效的后果特点 1）设备报废 2）停工、停产 3）易燃易爆介质泄漏造成爆炸和火灾造成生命和财产损失4）有毒气体泄漏造成人员伤亡和环境污染 3、失效分析的主要目的 1）找出导致失效发生的主要原因 2）提出具有明确针对性的技术改进措施和建议，避免失效的再次发生 3）提升制造、使用及管理水平 4、失效分析的一般程序 1）现场调研与取样 查阅设计图纸、制造资料、检验资料等，了解实际工艺条件、实际操作情况（温度、压力及稳定性）、失效现场情况，根据可能需要进行的分析项目确定取样部位及大小等（针对开裂失效），对发生爆炸的要进行仔细的现场碎片收集工作，判断起爆点 2）无损检测 确定取样部位缺陷分布情况（磁粉、渗透（含有氯，会对断口造成污染，尽量不用）、超声等）
3）理化检验-判定原材料质量及材质劣化情况 化学成分分析、力学性能试验（拉伸、冲击、弯曲、硬 度等）、金相分析（夹杂物、晶粒度、金相组织、裂纹金 相等）、 4）断口分析（断口保护） 宏观断口——用肉眼、放大镜、立体显微镜等对断口宏 观形貌进行观察与分析，确定断口宏观特征（脆断或塑 性断裂），确定启裂点（变形最小部位） 微观断口——用扫描或透射电子显微镜确定断口不同区 域的微观断裂机理及特征（韧窝、准解里、解理、沿晶、 疲劳、腐蚀疲劳等） 5）腐蚀产物分析（主要针对可能是应力腐蚀失效的断口）分析设备器壁和断口上腐蚀产物的元素组成或物相结 构，确定最有可能导致应力腐蚀的阴离子性质。 6）综合技术分析 根据前面所有的试验分析结果进行综合技术分析，确定失效原因（分清主次） 7）根据分析结果提出改进措施 5、化工设备失效的主要原因 1）设计不当（选材、结构不合理—应力集中等） 2）制造质量问题（冷、热加工及检验） 3）操作不当（超温、超压、频繁开停车、介质波动等）6、化工容器及管道的缺陷主要类型

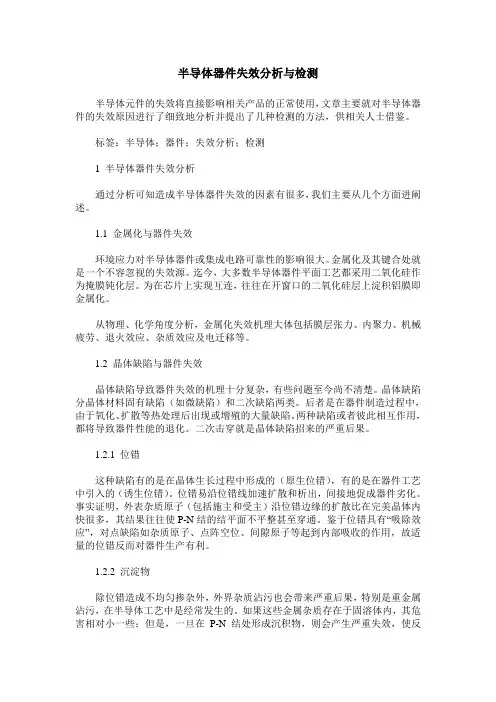

半导体器件失效分析与检测 半导体元件的失效将直接影响相关产品的正常使用，文章主要就对半导体器件的失效原因进行了细致地分析并提出了几种检测的方法，供相关人士借鉴。 标签：半导体；器件；失效分析；检测 1 半导体器件失效分析 通过分析可知造成半导体器件失效的因素有很多，我们主要从几个方面进阐述。 1.1 金属化与器件失效 环境应力对半导体器件或集成电路可靠性的影响很大。金属化及其键合处就是一个不容忽视的失效源。迄今，大多数半导体器件平面工艺都采用二氧化硅作为掩膜钝化层。为在芯片上实现互连，往往在开窗口的二氧化硅层上淀积铝膜即金属化。 从物理、化学角度分析，金属化失效机理大体包括膜层张力、内聚力、机械疲劳、退火效应、杂质效应及电迁移等。 1.2 晶体缺陷与器件失效 晶体缺陷导致器件失效的机理十分复杂，有些问题至今尚不清楚。晶体缺陷分晶体材料固有缺陷（如微缺陷）和二次缺陷两类。后者是在器件制造过程中，由于氧化、扩散等热处理后出现或增殖的大量缺陷。两种缺陷或者彼此相互作用，都将导致器件性能的退化。二次击穿就是晶体缺陷招来的严重后果。 1.2.1 位错 这种缺陷有的是在晶体生长过程中形成的（原生位错），有的是在器件工艺中引入的（诱生位错）。位错易沿位错线加速扩散和析出，间接地促成器件劣化。事实证明，外表杂质原子（包括施主和受主）沿位错边缘的扩散比在完美晶体内快很多，其结果往往使P-N结的结平面不平整甚至穿通。鉴于位错具有“吸除效应”，对点缺陷如杂质原子、点阵空位、间隙原子等起到内部吸收的作用，故适量的位错反而对器件生产有利。 1.2.2 沉淀物 除位错造成不均匀掺杂外，外界杂质沾污也会带来严重后果，特别是重金属沾污，在半导体工艺中是经常发生的。如果这些金属杂质存在于固溶体内，其危害相对小一些；但是，一旦在P-N结处形成沉积物，则会产生严重失效，使反
