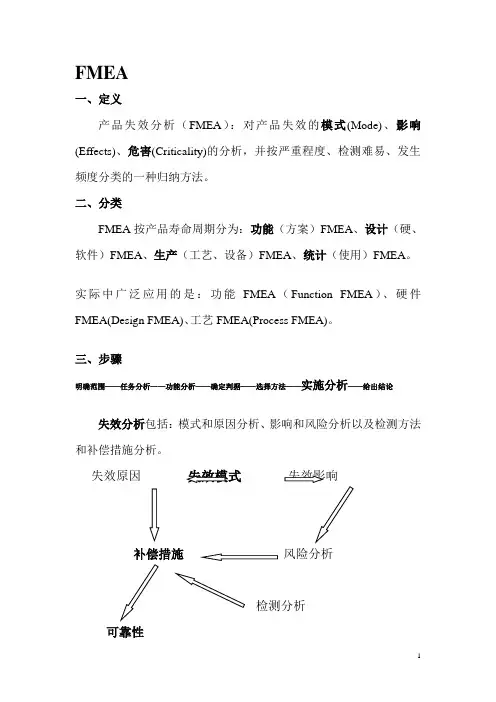

FMEA

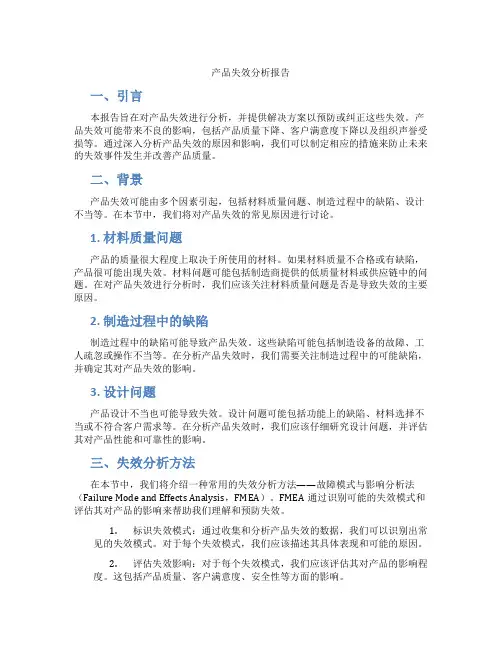

一、定义
产品失效分析（FMEA）：对产品失效的模式(Mode)、影响(Effects)、危害(Criticality)的分析，并按严重程度、检测难易、发生频度分类的一种归纳方法。
二、分类
FMEA按产品寿命周期分为：功能（方案）FMEA、设计（硬、软件）FMEA、生产（工艺、设备）FMEA、统计（使用）FMEA。实际中广泛应用的是：功能FMEA（Function FMEA）、硬件FMEA(Design FMEA)、工艺FMEA(Process FMEA)。

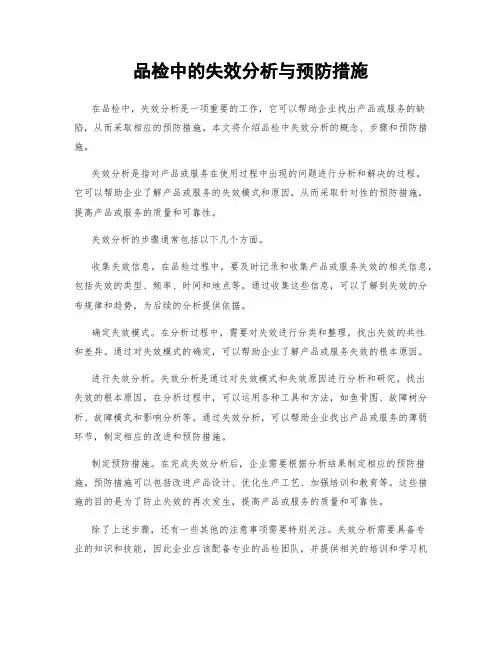

三、步骤
明确范围——任务分析——功能分析——确定判据——选择方法——实施分析——给出结论
失效分析包括：模式和原因分析、影响和风险分析以及检测方法和补偿措施分析。
失效原因失效模式失效影响
补偿措施风险分析
检测分析
可靠性
失效是把产品或其部分不能或将不能完成预定功能的事件或状
态。失效分功能失效和潜在失效两种。产品失效与产品所属系统的规定功能和规定条件密切相关，所以分析失效时首先明确系统在规定的条件下丧失规定功能的差别准则。并非所有失效都经历潜在失效再到功能失效这一变化过程。
1、模式分析
失效模式是指失效的表现形式。一个产品可能具有多种功能，每种功能可能有多种失效模式。
系统研制初期失效模式分析原则：对现产品，可以现产品过去失效模式为基础，再根据现在环境条件进行修正。对新产品，可以产品功能原理进行预测，也可以相似功能产品失效模式为基础。
2、原因分析
失效原因分为：直接原因（产品自身物理、化学等变化引起），间接原因（环境、人为等外部因素引起）。
3、影响分析
复杂系统一般具有层次性，一般在产品设计初期按功能划分层次关系，随着设计深入可按功能划分也可按结构划分。在进行FMEA 前，应首先规定从产品哪个层次开始到哪个层次结束。这规定的层次为约定层次，最顶层的为初始约定层次，最低层的为最低约定层次。约定层次的划分应从效能、费用、进度等方面进行综合权衡。在系统的不同研制阶段内由于FMEA的目的或重点不同，约定层次的划分不必强求一致。
失效影响是指产品的每一个失效模式对产品自身及其它产品的
使用、功能、状态的影响。在进行影响分析时，不仅要分析该产品对同一层次其它产品的影响，也要分析对更高层次的影响。按约定层次划分的失效影响分为：局部影响、上一层次影响、最终影响。
为了划分最终影响的严重程度，一般在影响分析前，对最终影响的后果等级进行预定义，从而对失效模式的严重度进行分级。在最终影响分析时，也要对系统设计中的余度设计、备用设计、故障检测、保护设计等进行分析。
4、风险分析
风险分析指按失效模式严重程度和发生频率对系统中产品分类，以便全面评价系统中可能出现的失效模式的影响。它常有两种方法：风险优先数（Risk Priority Number）和危害性分析（Criticality Analysis）。
5、故障检测方法分析
故障检测一般分为：事前检测和事后检测。对检测方法进行分析，以便对维修性、测试性设计提供依据。
6、补偿措施分析
补偿措施是针对失效模式的原因和影响提出的可能的补偿措施。它分为设计上的补偿措施和操作员的应急措施。对其进行分析是提高产品可靠性的重要环节。

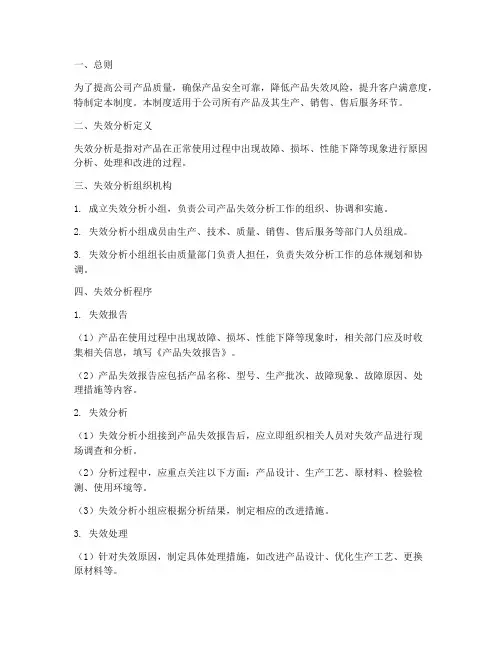

四、注意事项
FMEA与产品设计同步进行；产品研制不同阶段应进行不同程度、不同层次的FMEA；贯彻“谁设计，谁分析”原则；加强规范操
作，以保证结果可比性；对结果跟踪分析，以验证正确性和有效性；FMEA一般是静态单一因素分析方法。
电子产品失效分析大全 继电器失效分析 1、样品描述 所送样品是3种继电器，其中NG样品一组15个，OK样品2组各15个，代表性外观照片见图1。委托单位要求分析继电器触点的元素成分、各部件浸出物的成分，确认是否含有有机硅。 图1 样品的代表性外观照片 2、分析方法 2.1 接触电阻 首先用毫欧计测试所有继电器A、B接点的接触电阻，A、B接点的位置见图2所示，检测结果表示NG样品B点的接触电阻均大于100 mΩ，而2种OK样品的A、B点的接触电阻均小于100 mΩ。 图2 样品外观照片
2.2 SEM&EDS分析 对于NG品，根据所测接点电阻的结果，选取B接点接触电阻值高的2个继电器，对于2种OK品，每种任选2个继电器，在不污染触点及其周围的前提下，将样品进行拆分后，用SEM&EDS分析拆分后样品的触点及周围异物的元素成分。触点位置标示如图3所示。所检3种样品共6个继电器的触点中，NG品的触点及触点周围检出大量的含碳（C）、氧（O）、硅（Si）等元素的异物，而OK品的触点表面未检出异物。典型图片如图4、图5所示。 图3 触点位置标识（D指触点C反面） 图4 NG样品触点周围异物SEM&EDS检测结果典型图片
图5 OK样品触点的SEM&EDS检测结果典型图片 2.3 FT-IR分析 在不污染各部件的前提下，将2.2条款中剩下的继电器进行拆分，并将拆分后的部件分成3组，即A组（接点、弹片（可动端子、固定端子））、B组（铁片、铁芯、支架、卷轴）、C组（漆包线），分别将A、B、C组部件装入干净的瓶中，见图6所示，处理后用FT-IR分析萃取物的化学成分，确认其是否含有有机硅。 图6 拆分后样品的外观照片 结果表明，所检3种样品各部件的萃取物中，NG样品B组（铁片、铁芯、支架、卷轴）和C 组（漆包线）检出有机硅，其他样品的部件未检出有机硅。典型图片见图7所示。

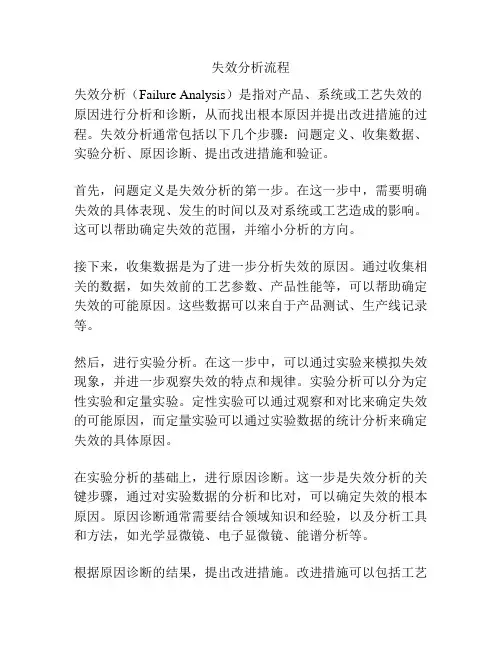

电子产品失效模式分析 失效分析是一门发展中的新兴学科，近年开始从军工向普通企业普及，它一般根据失效模式和现象，通过分析和验证，模拟重现失效的现象，找出失效的原因，挖掘出失效的机理的活动。在提高产品质量，技术开发、改进，产品修复及仲裁失效事故等方面具有很强的实际意义。 01、失效分析流程 图1 失效分析流程 02、各种材料失效分析检测方法 1、PCB/PCBA失效分析
PCB作为各种元器件的载体与电路信号传输的枢纽已经成为电子信息产品的最为重要而关键的部分，其质量的好坏与可靠性水平决定了整机设备的质量与可靠性。 图2 PCB/PCBA 失效模式 爆板、分层、短路、起泡，焊接不良，腐蚀迁移等。 常用手段 无损检测：外观检查，X射线透视检测，三维CT检测，C-SAM检测，红外热成像 表面元素分析： ?扫描电镜及能谱分析(SEM/EDS) ?显微红外分析(FTIR)
?俄歇电子能谱分析(AES) ?X射线光电子能谱分析(XPS) ?二次离子质谱分析(TOF-SIMS) 热分析： ?差示扫描量热法(DSC) ?热机械分析(TMA) ?热重分析(TGA) ?动态热机械分析(DMA) ?导热系数(稳态热流法、激光散射法) 电性能测试： ?击穿电压、耐电压、介电常数、电迁移 ?破坏性能测试： ?染色及渗透检测 2、电子元器件失效分析 电子元器件技术的快速发展和可靠性的提高奠定了现代电子装备的基础，元器件可靠性工作的根本任务是提高元器件的可靠性。 图3 电子元器件 失效模式开路，短路，漏电，功能失效，电参数漂移，非稳定失效等
常用手段电测：连接性测试电参数测试功能测试 无损检测： ?开封技术(机械开封、化学开封、激光开封) ?去钝化层技术(化学腐蚀去钝化层、等离子腐蚀去钝化层、机械研磨去钝化层) ?微区分析技术(FIB、CP) 制样技术： ?开封技术(机械开封、化学开封、激光开封) ?去钝化层技术(化学腐蚀去钝化层、等离子腐蚀去钝化层、机械研磨去钝化层) ?微区分析技术(FIB、CP) 显微形貌分析： ?光学显微分析技术 ?扫描电子显微镜二次电子像技术 表面元素分析： ?扫描电镜及能谱分析(SEM/EDS) ?俄歇电子能谱分析(AES) ?X射线光电子能谱分析(XPS) ?二次离子质谱分析(SIMS) 无损分析技术： ?X射线透视技术 ?三维透视技术 ?反射式扫描声学显微技术(C-SAM)
