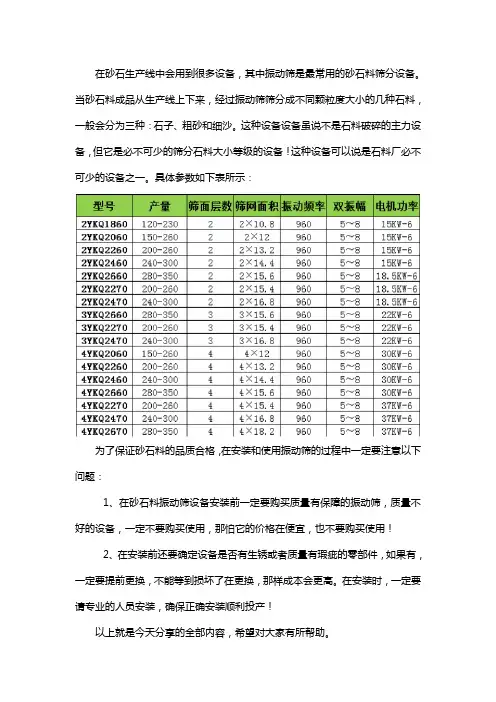

在砂石生产线中会用到很多设备，其中振动筛是最常用的砂石料筛分设备。当砂石料成品从生产线上下来，经过振动筛筛分成不同颗粒度大小的几种石料，一般会分为三种：石子、粗砂和细沙。这种设备设备虽说不是石料破碎的主力设备，但它是必不可少的筛分石料大小等级的设备！这种设备可以说是石料厂必不可少的设备之一。具体参数如下表所示：
为了保证砂石料的品质合格，在安装和使用振动筛的过程中一定要注意以下问题：
1、在砂石料振动筛设备安装前一定要购买质量有保障的振动筛，质量不好的设备，一定不要购买使用，那怕它的价格在便宜，也不要购买使用！
2、在安装前还要确定设备是否有生锈或者质量有瑕疵的零部件，如果有，一定要提前更换，不能等到损坏了在更换，那样成本会更高。在安装时，一定要请专业的人员安装，确保正确安装顺利投产！
以上就是今天分享的全部内容，希望对大家有所帮助。
目录 SCHENCK振动筛说明书 (1) 第1章振动筛的安装和试运行 (2) 1.1 振动筛的接收，存放和转运…………………………………………………. 1.2 激振器的存放和转运……………………………………………………….… 1.3 支承结构………………………………………………………………….…… 1.4 设备配置和功能……………………………………….………………….…... 1.5 振动筛的组装和安装…………………………………………………………. 1.6 安装激振器……………………………………………… …….… ………….. 1.7 安装插塞重物………………………………………………….…………….. 1.8 取出插塞重物………………………………………………….…………….. 1.9 激振器的润滑……………………………………………………….……….. 1.10 电动机说明…………………………………………………………………1.11 安装中间轴…………………………………………………………………. 1.12 安装驱动轴…………………………………………………………………. 1.13 安装皮带驱动装置…………………………………………………………. 1.14 螺栓旋紧扭矩………………………………………………………………. 1.15 安装筛板(USF PIPO Ⅱ型)…………………………...……………………. 1.16 卸下筛板(USF PIPO Ⅱ型)…………………………...……………………. 1.17 振动筛的试运行……………………………………………………………. 1.18 测量筛机振动………………………………………………………………. 1.19 开始安装及起动检查表............................................................. 第2章振动筛的操作.. (42) 2.1 振动筛的操作………………………………………………….……….……2.2 计算材料输送率…………………………………..……………………….… 第3章振动筛的维护图 (46) 3.1 振动筛的维护……………………………………………….…………….….. 3.2 激振器的润滑…………………………………………….……………………. 3.3 200小时检查……………………………………………………………………. 3.4 1000小时检查………………………………………………………………….. 3.5 润滑计划表…………………………………………………….………………. 3.6 推荐的备件................................................................................ 第4章图纸清单和附图.. (57) 4.1 图纸清单和附图……………………………………………….………………..
目录 1、编制说明 2、编制依据 3、工程概况 4、主要施工方法和措施 5、机具、材料使用计划 6、安全技术措施 7、现场组织机构
1、编制说明 本施工方案是为石钢高炉区节能环保综合治理改造建筑安装工程一标 段筛分室四台振动筛安装而编制的施工方案，根据设计图纸、设备说明书 及国家现行的规范及验评标准并结合工程的实际情况编制。 2、编制依据： 2.1 冶金机械设备安装工程施工及验收规范（焦化设备）YBJ214-88 2.2 现场设备、工业管道焊接工程施工验收规范 GB50236-97 2.3 机械设备安装工程施工及验收通用规范 GB50231-98 2.4 施工图纸 2.5 设备说明书 2.6设备起重吊装工程手册 3、工程概况 筛分室共有四台振动筛，其中矿石振动筛两台、焦炭振动筛两台。位 于+9.800m标高平面。矿石振动筛型号为：2BTS1842，为双层筛面，单重 为14.5吨，焦炭振动筛型号：BTS1842，为单层筛面，单重为12吨。 4、主要施工方法和措施 4.1设备安装工艺流程 设备开箱检查设备运输 设备吊装运输 基础复验、放线 设备组装设备吊装就位设备找平找正试运转 联动试运转交工验收 4.2设备的开箱及资料审查 设备的开箱是设备安装的重要环节，它不单是指有形箱的拆除、清点， 还有非标准设备到货后质量检查、资料合格证的检查验收等。设备开箱有 建设单位人员在场，所有的设备的图纸、说明书、合格证等资料妥善保管、 归纳存档、技术人员会同甲方技术人员对设备的数量、质量进行检查，如 有缺损、缺件及时向厂家反馈信息，开箱后填写开箱记录。
4.3设备基础验收 设备安装前必须对基础进行验收，土建专业应出具技术资料，着重检查基础的外形尺寸、标高，基准线中心线位置、预留孔的位置、填写基础验收记录。运转设备垫铁位置要比静止设备要求高，表面需用刨锤凿平。 4.4振动筛安装 振动筛主要用于焦碳和矿石的筛选，分别平行放置两台（其中1台生产，1台备用）。由受卸槽经皮带输送机运来的焦碳和矿石，经振动筛一次筛分后，大块焦炭（＞10mm）和矿石（＞5mm）经带式输送机送到矿焦槽，碎焦（≤10mm）、碎矿（≤5mm）经返焦、返矿皮带机又回到受料槽。振动筛的安装主要包括轨道安装和振动筛本体安装，振动筛本体安装采用地面组装完毕之后，整体吊装的方案进行安装。 4.4.1轨道安装 振动筛轨道采用22kg/m的轻轨，轻轨下面通过垫铁找平后，然后把轻轨、垫铁和预埋垫板焊接牢固。垫铁的尺寸大小为150mm*200mm，厚度为δ=2、4、6、10、20，每组垫铁的间距不超过500mm。首先按图纸认真复测基础的表面质量、标高、轨道中心线，确保各项允差在范围之内。基础符合要求后进行轨道安装，轨道安装偏差要求为：轨道中心线位置偏差≦5mm，轨道顶面标高差≦5mm。为便于设备吊装就位，轨道的长度应探出外墙框架1m左右，待吊装完毕后，再割除图纸多于长度部分。 4.4.2振动筛安装 4.4.2.1设备运输 设备到货后，按要求运输到现场，由施工单位、监理公司、业主（或设备厂家）共同参加，进行设备开箱检查，打开包装箱后，依照装箱单逐项检查，看各零部件名称、规格、数量是否齐全，有无损坏，重要几何参数是否与设计相符，并填写开箱检查记录，由各参加单位代表签字。 4.4.2.2设备组装 1）机器在组装前，首先参照装箱单检查零件是否齐全和损坏，其中振动器自出厂之日起，若超过六个月时，安装前将振动器拆下清洗，注入新润滑脂（3号复合锂基润滑脂）。振动器重新安装后，用于转动偏心块，不得有阻力过大和卡死现象，否则应及时查清原因加以调整。2）首先把筛架垂直吊起，安装下面的四个轨道轮，安装完毕后，下面用道木垫平后落下，参照安装图进行组装。把弹簧置于支承座上，使支承座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使弹簧的内孔上下均与支承板的凸台对中，将筛箱垂直下落，置于弹簧上，利用在
安徽理工大学本科毕业设计（论文）开题报告 姓 名 陈 坤 专业班级 矿物加工05-1 指导教师 张东晨教授 一、课题的名称、来源 1.课题名称 2ZD-1556型自定中心圆振动筛设计 2.课题来源 生产 科研 √ 教学 其他 二、研究意义、研究现状、研究内容、拟采用的研究思路与方法 2.1 筛分设备的研究意义 筛分是矿物加工工程的重要组成部分,在煤炭、冶金、化工、建材等部门广泛应用。在选煤行业，筛分对煤炭进行粒度分级、脱水、脱泥和脱介。就煤炭加工而言，筛分技术和分选技术处于同等重要的地位。筛分工艺的技术水平的高低和筛分设备性能质量的优劣，直接关系到工艺效果的好坏和生产效率的高低。 筛分是许多部门不可缺少的条件。我国生产的原煤一半以上是动力煤，不同用户对动力煤的粒度要求是不同的，尤其是化工、发电等部门，对煤炭产品粒度的要求很严格，如果超过规定限度，不但直接影响这些部门的正常生产，还会照成不小的浪费，例如，在煤炭气化生产中，若使用煤粉含量过高的块煤，不仅影响炉内气流畅通，降低造气量，严重时还导致气化炉填塞；机车和船舶由于锅炉通风强、烟筒短，如燃用含有较多粉煤的块煤时，粉煤不仅燃烧不完全，而且还随烟气飞走，造成浪费和环境污染；大型火力发电厂，绝大部分使用煤粉锅炉，若供应原煤和块煤，显然是不经济的。总之，将原煤筛选成多种粒级的产品，对路供应给各种用户，对合理利用煤炭资源是十分必要的。 筛分可以为其他选煤方法创造条件。目前的各种选煤方法和分选设备往往都受粒级的限制。不同的选煤方法都有一定得入选粒度，过粗的大块不能分选，而粒度过细也难于回收。在选煤厂主要是将原煤分成块煤与末煤两种粒级，分别进行跳汰选或重介选。重介选煤对入料中的煤泥含量很敏感，它直接影响到重介系统的正常工作和重介分选的效果。通过筛分脱除细泥，减少煤泥对介质系统的污染，以及高灰细泥对精煤产品的污染；也可使跳汰机戏水粘度降低，有利于洗煤泥的分选，从而提高分选效率。 筛分还可以提高矿物加工的经济效益通过筛分可使重介分选产品与重介质的加重质分离，以回收加重质。通过筛分还可以脱除和降低选煤产品的水分，提高煤炭质量和价格，减少运输量以及高寒地区冬季装卸车的困难。此外，在某种情况下，筛分还能起到分选的作用.由于煤炭中的灰分及硫分等杂质在不同粒级中的分布不同，通过筛分，在按粒度分级的同时，使得某个粒级的灰分或硫分降低。 在动力煤选煤厂，通常将小于6mm 的干粒煤粉供应发电厂或其他用户，而大于6mm 的每送入跳汰机分选，这也是依靠筛分作业来完成的。 总之，在煤炭的加工中，筛分作业不仅关系着动力煤产品对路供应，关系着动力煤、炼焦煤洗选产品质量的提高，也关系到煤炭资源的合理利用、环境保护和生产部门的经济利益。 基于以上原因，筛分设备在煤炭行业得到广泛应用。在选煤厂的生产系统中，很多作业需要筛分机去完成。例如：煤的准备筛分、检查筛分以及煤的脱水、脱泥、脱介质、分级等。由于振动筛的结构简单、性能稳定、维修方便，因此世界各国对振动筛分技术的研究很重视。 我国是一个产煤大国，煤炭产量处于世界第一位.同时我国也是一个煤炭消费大国，煤炭在我国能源构成中占有四分之三的份额，即使最近几年煤炭在我国能源消耗中的比重有所下降，但仍占能源消耗总量的70%左右.在最近完成的《中国可持续能源发展战略》研究报告中，20多位中科院院士和工程院院士一致认为，到2010年煤炭在依次能源生产和消费中将占60%左右；到2050年，煤炭所占比例不会低于50%.可以预见，在未来几十年中，煤炭仍将是我国的主要能源和重要的战略物资，具有不可替代性，煤炭工业在国民经济中的基础地位，将是长期的和稳固的。 最近几年由于煤炭行业整体形势较好，煤炭行业利润较高，使得煤炭行业蓬勃发展，日新月异，同时，由于国家对洁净煤发展的支持和出于环保的目的，以及用户对煤质的要求，使得煤炭行业得 √√√
振动筛分机国内外研究现状及发展 振动筛分机是工矿企业普遍应用的筛分设备技术水平的高低和质量的优劣，关系到工艺效果的好坏、生产效率的高低和能源节省的程度，从而直接影响企业的经济效益。而振动筛以它结构简单、处理能力大、工作可靠等优点在所有筛分设备中占有绝对优势，其占有量约为95％。最近几年，各国对振动筛分技术的研究很重视，如强化振动参数，设备大型化，筛机零部件的三化，自同步技术的推广应用，新筛机的出现等都是围绕着振动筛发展起来的。下面就振动筛发展概况、品种规格、结构强度作一下阐述。 一、国内外研究现状 1．国外研究现状 国外从l6 世纪开始筛分机械的研究与生产，在18 世纪欧洲工业革命时期，筛分机械得到迅速发展，到本世纪，筛分机械发展到一个较高水平。德国申克公司可提供260多种筛分设备，STK 公司生产的筛分设备系列品种较全，技术水平较高，K H D 公司生产200多种筛分设备，通用化程度较高，K U P 公司和海因勒曼公司都研制了双倾角的筛分设备。美国R N O 公司新研制D F 11型双频率筛，采用了不同速度的激振器。D R K公司研制成三路分配器给料，一台高速电机驱动。日本东海株式会社和R X R 公司等合作研制了垂直料流筛，把旋转运动和旋回运动结合起来，对细料一次分级特别有效。英国为解决从湿原煤中筛出细粒末煤，研制成功旋流概率筛。前苏联研制了一种多用途兼有共振筛和直线振动筛优点的自同步直线振动筛。 2．国内研究现状 由于工业发展缓慢，基础比较薄弱，理论研究和技术水平落后，我国筛分机械的发展是本世纪近5O 年的事情，大体上可分为三个阶段。 (1)仿制阶段：这期间，仿制了前苏联的I1 y n 系列圆振动筛、B K T-11、B K T-O M Z 型摇动筛；波兰的W K ．15 圆振动筛、C JM -21型摇动筛和W P 1、W P2型吊式直线振动筛。这些筛分机仿制成功，为我国筛分机械的发展奠定了坚实的基础，并培养了一批技术人员。 (2) 自行研制阶段：从1966 年到1980 年研制了一批性能优良的新型筛分设备，1500 毫米×3000 毫米重型振动筛及系列，15m 、30m 共振筛及系列，煤用单轴、双轴振动筛系列，Y K 和ZKB自同步直线振动筛系列，等厚、概率筛系列，冷热矿筛系列。这些设备虽然存在着故障较多、寿命较短的问题，但是它们的研制成功基本上满足了国内需要，标志着我国筛分机走上了独立发展的道路。 (3)提高阶段：进入改革开放的8O 年代，我国筛分机也进入了一个新的发展阶段。成功研制了振动概率筛系列、旋转概率筛系列，完成了箱式激振器等厚筛系列、自同步重型等厚筛系列、重型冷热矿筛系列、弛张筛、螺旋三段筛的研制，粉料直线振动筛、琴弦振动筛、旋流振动筛、立式圆筒筛的研制也取得成功。 二、种类和特点 振动筛分机械是利用振动的多孔工作面，将颗粒大小不同的混合物料按粒度进行分级，也常用于物料的脱水、脱介及清洗物料表面的污泥。它一般安装在给料设备的下边，给料机应均匀地供料。振动筛种类繁多，一般有以下几类。 1．惯性振动筛 惯性振动筛是借高速回转着的不平衡重产生离心力使筛箱振动，从而筛面上物料层松散使
精品 型号1： ZS3/Z-01型振动筛 1．用途及适用范围： ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。 2．结构特点 ▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。 ▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。振动筛噪音低于78 dBA。 ▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。 ▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。 ▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。 ▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。 ZS3/Z-01结构示意图
▲ 此型振动筛结构紧凑，体积轻便，占地面积小， ▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连 接管线。 技术性能参数 筛网规格 平板或波浪形钩边筛网3-1050×700；筛目：80～200目 激振电机 SVX18-7710 (进口马丁长轴电机)：２-1.865KW 最大振动强度 7.1～7.2Ｇ 振动幅度： ≥5.5mm 筛箱倾角 -１°～+5° 防爆等级 Exd ⅡBT4 防护等级 IP55 外形尺寸（长×宽×高） 2950×1694×1580mm 重量 1950Kg 筛网面积（㎡） ≥2.3 筛分固相颗粒直径（μm ） ≥75 钻井液处理能力（m3/h ） ＞200 型号2： ZS3/Z-02型振动筛 1．用途及适用范围： ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固 ZS3/Z-02结构示意图
高频振动筛知识介绍 高频振动筛产品描述 高频振动筛简称高频筛，高频振动筛(高频筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。 高频振动筛(高频筛)效率高、振幅小、筛分频率高。与普通筛分设备的原理不同，由于高频振动筛(高频筛)采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件，使小于分离粒度的物料，特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。 高频振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，高频振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。 高频振动筛结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。 高频振动筛的特点 1、高振次、低振幅，能有效降低矿浆的表面张力，有利于细、重物料的析离分层而加快细、重物料透筛。 2、采用叠层筛网，单层孔径增大，筛网寿命增加，防堵防磨。 3、多路给矿，筛面利用率高，设备处理能力大，功耗低。 4、橡胶弹簧支承筛框，隔振吸声，噪音低，设备动负荷小，不需混凝土基础。 影响高频振动筛的主要因素

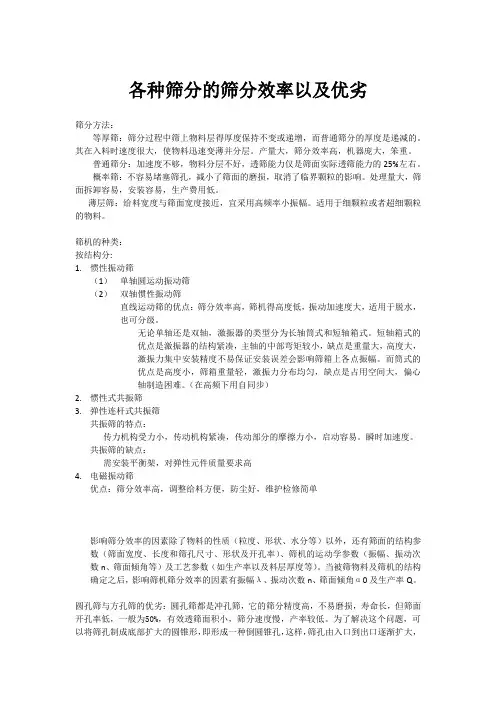

影响高频振动筛及其它筛分机械的主要因素筛分过程的技术经济指标是筛分效率和生产率，前者为质量指标，后者为数量指标。它们之间有一定的关系，同时还与其他许多因素有关，这些因素决定筛分的结果。影响筛分过程的因素大体可以分三类： 1、被筛分物料的物理性质 包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。当物料细粒含量较大时，筛子的生产率也大。当物料的湿度较大时，一般来说筛分效率都会降低。但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。物料含泥量大（当含泥量大于8%时）应当采用湿式筛分，或预先洗矿。 2、筛面性质及其结构参数的影响 直线高频高频振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。而粒子与筛面相对运动主要是平行运动的棒条筛、平面高频高频振动筛、筒筛等，其筛分效率和生产能力都低。对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。生产率取决于筛面宽度，筛面宽生产率高。筛分效率取决于筛面长度，筛面长筛分效率高。一般长宽比为2。有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。 3、生产条件的影响 当筛子的负荷较大时，筛分效率低。在很大程度上圆高频高频振动筛筛子的和平率取决于筛孔大小和总筛分效率；筛孔愈大，要求筛分效率愈低时，则生产率愈高。给料均匀性对筛分过程意义很大。筛子的倾角要适宜，一般通过试验来确定。再就是筛子的振幅与振次，这与筛子的结构物性有关，在一定的范围内，增加振动可以提高筛分指标。 高频振动筛主要技术参数 型号振动频 率 分离粒度 (mm) 生产能 力 驱动功 率 外形尺寸 (长×宽×高)(m)
1、YZDS型振动筛 一、简介 YZDS系列振动筛为新从国外引进技术，具有当代国际先进水平的一种圆运动振动筛，该系列振动筛广泛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。它具有如下特点： 1、结构新颖，技术参数先进，处理能力大，筛分效率高。 2、采用振动电机作为激振源，使用维修方便。 3、采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。 4、采用橡胶陌振弹簧，寿命长、噪声小、过共振区平稳等。
二、结构与型号 1、筛箱 筛箱是筛机的承裁部件，由侧板、承料板、出科柜、联接梁主梁，保护板等组合而成的套体结构，用以传递激振力，具有足够的强度和刚度。 2、惯性电机 采用ZG系列振动电机作为振源，它利用两端轴伸偏心块旋转产生的离心力得到额定激振P。 每组偏心块由固定偏心块和活动偏心块组成，只要改变活动偏心块对固定偏心块在圆周方向的相对位置，使可以改变偏心块的合成偏心距，进而调整激振力的大小，使用时可根据现场需要，调节激振力到所需位置，如表1所示。
4、橡胶簧 用邵氏硬度为50和60的丁晴橡胶作振动系统的弹性元件易于变形，能有效地抗压、抗剪、抗扭、内阻大。非线性的刚度特性，使其通过共振区时，振幅扩大较金属簧小得多，使用寿命长，在合理的频率比下工作，振动效果很好。 5、支座 用型钢焊成，作为振动质体的支撑，结构能保证足够的强度与刚度，能合理安放弹性元件，便于安装与维护。 三、工作原理 YZDS系列振动筛为单铀圆运动惯性振动筛，它是利用惯性电机工作时，偏心块产生的惯性力迫使筛箱产生振动，使加到筛机筛面上的物料产生抛掷运动，从而使一定粒度的物料颗粒透过筛孔，实现筛分操作。 由于激据器布置在筛箱重心的上方故筛箱两端椭圆长轴成正八字形，且结料端椭圆长轴的上端朝向排料方向，有利于给到箱机上的物料迅速敬开*而诽料端椭圆长轴上端逆着排科方向，减低物料运动速度，有利于难筛物料透筛且圆弧状的筛面又增大了筛机的有效面积，从而可以提高其处理能力。 四、主要技术参数 YZDS系列圆振动筛技术参数：
实用标准文案 技术参数 筛孔尺进料粒偏心轴转筛面筛面规格层处理能力电机功双振幅 型号寸度电机型号速倾角 (mm) 数 (mm) (mm) (t/h) 率 (kw) (r/min) (mm) ( ℃) 2YA1237 1200 × 3700 2 3-50 ≤ 200 7.5-80 4-15 Y160L-4/15 970 8 20 3YA1237 1200 × 3700 3 3-50 ≤ 200 7.5-80 4-15 Y160L-4/15 970 8 20 2YA1548 1500 × 4800 2 5-50 ≤ 400 50-208 4-15 Y160L-4/15 970 8 20 3YA1548 1500 × 4800 3 5-50 ≤ 400 50-250 4-15 Y160L-4/15 970 8 20 2YA1848 1800 × 4800 2 5-80 ≤ 400 50-260 4-18.5 Y180M-4/18.5 970 8 20 3YA1848 1800 ×4800 3 5-80 ≤ 400 50-300 4-18.5 Y180M-4/18.5 970 8 20 2YA1860 1800 × 6000 2 5-80 ≤ 400 50-300 4-18.5 Y180M-4/18.5 970 8 20 3YA1860 1800 × 6000 3 5-80 ≤ 400 50-350 4-22 Y180L-4/22 970 8 20 2YA2160 2100 × 6000 2 5-150 ≤400 100-500 4-22 Y180L-4/22 730 6-8 20 3YA2160 2100 × 6000 3 5-100 ≤ 400 100-500 4-30 Y200L-4/30 730 6-8 20 2YA2460 2400 × 6000 2 5-150 ≤ 400 150-700 4-37 Y225S-4/37 730 6-8 20 3YA2460 2400 × 6000 3 5-150 ≤ 400 150-700 4-37 Y225S-4/37 730 6-8 20 精彩文档
申克系列振动筛 申克振动筛是德国申克公司上百年振动设备设计和制造经验与现代最先进的设计和制造工艺结合的杰作，整机结构经过最优化设计，大量采用强度和刚度更高的箱形梁结构，最先进的焊接工艺和制造设备是其产品质量的保证，采用申克全球统一材料及加工工艺标准。使用于各种恶劣的工况环境，在全球各地的煤炭、铁矿和采石行业等广阔领域被广泛使用。迄今，公司在中国煤炭市场共销售一千七百多台，天津工厂出口一百三十多台。准格尔露天煤矿选煤厂1992 年进口的振动筛一直使用至今。 应用 高激振力(“ g”fo rces )设计保证物料在筛面上迅速形成料层，最大限度与筛缝接触；使筛面堵塞的可能性降至最低。 申克振动筛可用于分级、脱水、脱介、脱泥等，筛机尺寸依照工业标准设计，最大宽度能达到 4.9米，最大长度达到9.6 米。 申克所有横梁及激振器梁配合面在组装前均采用自动控制机床进行加工，各部件非加工面均经喷砂处理并涂环氧树脂漆，确保不生锈。 结构特点 申克振动筛的设计是根据正常工作条件，采用无限疲劳寿命法进行设计，符合BS7608 标准对无限疲劳寿命设计方法的要求。筛机侧板由优质结构钢板制造，制造精度符合AS3678-250标准。轧制的角钢作为加强筋，使载荷在侧板上均匀分布，防止侧板变形变曲。侧板无焊缝，完全排除焊接热应力引起侧板变形和开裂的可能。完全采用虎克螺栓铆接结构，可更换部位的装配均采用带自锁螺母高强度螺栓联接。装配后需进行调整的重要部件也采用高强度螺栓联接。激振器大梁为专业设计，采用重量轻、抗弯抗扭强度和刚度更高的箱形梁结构，专业设计以承受激振器产生的全部激振力。大梁经完全去除应力处理后机加工各装配面，对激振器安装表面进行特殊加工。大梁是影响筛机性能优劣的关键，全部焊缝质量为特殊要求，超过AS1554 焊接标准。 ⑴大激振力能提供较高的抛掷加速度； ⑵便于调节筛子振幅； ⑶全虎克铆接结构保证了筛体的抗疲劳强度； ⑷备有单层或双层筛板配置； ⑸筛板配置可根据筛面宽度调节； ⑹激振器维护时间短； ⑺运行噪声低； ⑻可依据用户要求设计不同尺寸的筛机。
振动筛技术规格书 现就国电宁夏英力特积家井煤业有限公司宋新庄煤矿工程选煤厂项目（2.0Mt/a）振动筛的相关技术问题明确如下： 一、投标设备有关技术参数 1.振动筛WYK1842数量：2台 序号名称参数 1 筛面长度 4. 2 m 2 筛面宽度 1.8 m 3 入料性质不粘煤 4 筛孔尺寸φ200mm 5 入料粒度300~0mm 6 处理量不小于800 t/h 7 筛面尺寸4200 （长）×1800 （宽） 8 双振幅8-11mm
9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号 供电频率50Hz 功率15KW 电压660V 防护等级IP55 绝缘等级 F 驱动形式一台左装，一台右装 2.振动筛WYK1542数量：1台 序号名称参数 1 筛面长度 4. 2 m 2 筛面宽度 1.5 m
3 入料性质不粘煤 4 筛孔尺寸φ50mm 5 入料粒度200~0mm 6 处理量不小于250 t/h 7 筛面尺寸4200 （长）×1500 （宽） 9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号 供电频率50Hz 功率11KW 电压660V 防护等级IP55 绝缘等级 F 驱动形式右式（顺煤流方向）
3.振动筛WYK1536数量：2台 序号名称参数 1 筛面长度 3.6 m 2 筛面宽度 1.5 m 3 入料性质不粘煤 4 筛孔尺寸φ50mm 5 入料粒度200~0mm 6 处理量不小于500 t/h 7 筛面尺寸3600 （长）×1500 （宽） 9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号YB160L-6 供电频率50Hz
吨双轴直线振动筛设 计设计
毕业设计论文 200吨双轴直线振动筛设计
摘要 本文对双轴直线振动筛的工况进行了分析，并根据实际的考察，在以往双轴直线振动筛的基础上对振动筛的总体设计进行了较大的改进，改变了激振器中偏心块的配置方式、筛板的张紧方式，并简化了结构。使用橡胶弹簧的底座，减小了激振器的噪音和有害。侧板与横梁的联接方式由焊接改为高强度螺栓联结，延长了使用寿命，使振动筛的运行更加安全、可靠与实用。 关键词：振动筛激振器偏心块
Abstract In the article we analyses the operating mode of double axle ellipse type vibrating separator ,According to actual investigation ,on the foundation if singe axle round type vibrating separator, the overall design for vibrating separator has carried out greater improvement ,What have changed the partial piece in vibrator deploy the lubrication system of way and bearing ,simplify to finish ,Gou ,reduce ,little the noise of vibrator and is harmful for vibration ,have prolonged service life ,make the operation of vibrating separator more reliable ,safe ,facilitate . Keyword: Vibrating separator Vibrator Partial piece
毕业设计方案 题目空间振动筛设计 学院机械工程学院 专业机械工程及自动化 班级 学生 学号 指导教师 二〇一四年三月三十一日
学院机械工程学院专业机械工程及自动化 学生学号 设计题目空间振动筛设计 一、选题背景与意义 1近年来，随着国民经济的快速增长和技术的进步，冶金、煤炭、矿山、建材、水电等行业迫切需要处理量大的振动筛进行高效率地筛分、脱水、脱介作业。在煤炭行业，采煤机械化程度不断的提高和国民经济的发展对煤炭的需求越来越大，使得煤矿产量日益增加，这对筛分机械处理能力的要求也越来越高。同时新建选煤厂和老厂改造，都面临着新的设备选型和更新，尤其在选煤厂重介工艺系统设备中，筛宽3.0～3.6 m的大型振动筛需求量很大。大型矿井的原煤分级和原煤干法深度筛分都需要大型振动筛。同时，筛分机械的大型化可以减少振动筛的使用数量，减少设备费用和设备管理费用，带来较好的经济效益。因此，研究和制造大型振动筛就成为一项重要的课题。 国外从16世纪开始筛分机械的研究与生产，在18世纪欧洲工业革命时期，筛分机械得到迅速发展，到本世纪筛分机械发展到一个较高水平。德国的申克公司可提供260多种筛分设备，STK公司生产的筛分设备系列品种较全，技术水平较高，KHD公司生产200多种规格筛分设备，通用化程度较高，KUP公司和海因勒曼公司都研制了双倾角的筛分设备。美国RNO公司新研制了DF11型双频率筛，采用了不同速度的激振器。DRK公司研制成三路分配器给料，一台高速电机驱动。日本东海株式会社和RXR公司等合作研制了垂直料流筛，把旋转运动和旋回运动结合起来，对细料一次分级特别有效。英国为解决从湿原煤中筛出细粒末煤，研制成功旋流概率筛。前苏联研制了一种多用途兼有共振筛和直线振动筛优点的自同步直线振动筛。 由于工业发展缓慢，基础比较薄弱，理论研究和技术水平落后，我国筛分机械的发展是本世纪近50年的事情，大体上可分为三个阶段。 (1)仿制阶段：这期间，仿制了前苏联的ГУП系列圆振动筛、BKT-11、BKT-OMZ型摇动筛；波兰的WK-15圆振动筛、CJM-21型摇动筛和WP1、WP2型吊式直线振动筛。这些筛分机仿制成功，为我国筛分机械的发展奠定了坚实的基础，并培养了一批技术人员。 (2)自行研制阶段：从1966年到1980年研制了一批性能优良的新型筛分设 备,1500mm×3000mm重型振动筛及系列，15m2、30m2共振筛及系列，煤用单轴、双轴振动筛系列，YK和ZKB自同步直线振动筛系列，等厚、概率筛系列，冷热矿筛系列。这些设备虽然存在着故障较多、寿命较短的问题，但是它们的研制成功基本上满足了国内需要，标志着我国筛分机走上了独立发展的道路。 成 (3)提高阶段：进入改革开放的80年代，我国筛分机的发展也进入了一个新的发展阶段。 - 1 - 济南大学
毕业设计实习报告 一.实习时间： 2013年2月25号到3月16号 二.实习地点： 西安建筑科技大学实验楼 三.实习目的： 2013年3月1日，我们由老师带领在西安建筑科技大学实验楼对振动筛进行了观察和了解，并拍摄了振动筛的相关照片，对振动筛各个部件和工作原理有了一定的认识。 通过对振动筛的实习认识，使我对振动筛的用途、结构、性能、工作原理有了全面的理性认识，也了解了我国振动筛的发展状况。实习主要是通过现场考察，向技术人员学习，听取技术报告，收集有关技术资料。调研的主要的途径是通过文字期刊，电子期刊和网络查阅有关的文献资料。加深了我们对所学课程知识的理解，将所学理论知识和实际相结合，学到了在课堂上没学到的知识,使我受益匪浅。我的毕业设计题目是Zk2045直线振动筛的设计，主要用于矿山、煤炭等行业的振动筛。 四.实习主要内容： 1.发展趋势和现状： 1）向高效率高产量化发展：工业的当代化进程促使企业范围增大、制砂设备生产本领大大提高、并与高效高产能筛分机配套。 2）向尺度化、系列化、通用化发展：这是便于计划、构造专业化生产、保证质量和低沉成本的途径。根据振动筛的三种差别的活动轨迹，接纳差别的筛
分要领，并针对百姓经济中各行业的特殊要求，形成了种种形势的振动筛分设备，并使其在工业部门得到普遍应用。 3）振动强度的增大：筛机的振动进程渐渐强化，即提高筛机的振动参数，以取得较大的速度和加速度。 4）向轻型、环保、布局简化发展：80年代的老式振动筛，换网不方便，压网螺栓每层就有48支，换一个网时间最少要4个钟头，且高目数的粉体容易从螺栓处走漏出去。随着工业部门对振动筛要求的不断提高，老式振动筛将逐渐被淘汰，新型振动筛为达到工业、化工等部门的要求应向轻型、环保、布局简化的方向发展。 10.1国内振动筛的发展现状: 由于工业发展缓慢，基础比较薄弱，理论研究和技术水平落后，我国筛分机械的发展是本世纪50年的事情，大体上可分为三个阶段。 1）仿制阶段：这期间，仿制了前苏联的RYT系列圆振动筛、BKT-11、KT-OMZ 型摇动筛；波兰的WK-15圆振动筛、CJM-21型型摇动筛和WP1、WP2型吊式直线振动筛。这些筛分机仿制成功，为我国筛分机械的发展奠定了坚实的基础，并培养了一批技术人员。 2）自行研制阶段：从1966年到1980年研制了一批性能优良的新型筛分设备，1500mmx3000mm重型振动筛及系列，15平方，30平方共振筛及系列，煤用单轴、双轴振动筛系列，YK和ZKB自同步直线振动筛系列，等厚、概率筛系列，冷热矿筛系列。这些设备虽然存在着故障较多、寿命较短的问题，但他们的研制成功基本上满足了国内需求，标志着我国筛分机走上了独立发展的道路。 3）提高阶段：进入改革开放的80年代，我国筛分机的发展也进入了一个新的发展阶段。成功研制了振动概率筛系列，旋转概率筛系列，完成了箱式激振器等厚筛系列、同步重型等厚筛系列、重型冷热矿筛系列、驰张筛、螺旋三
直线型振动筛使用说明书 沧州市华油飞达有限公司
用户须知 操作和维修振动筛前，必须首先阅读本使用手册，以及相关 的钻采设备操作的相关规定，并正确的安装、使用和维修。 因用户操作不当所引起的事故、机器故障所造成的损失，厂 家不承担相关责任。 易损件的更换须符合供货方的要求，因使用不配套产品所引 起的机器故障，厂家不承担相关责任。 由于设计改进、特殊定货等原因，出厂产品可能存在与本手 册存在细微的差异，请查阅相关随机文件。
目录 一. 概述 二. 型号、规格、主要尺寸 三. 主要技术参数 四. 结构及特点 五. 工作原理及性能比较 六. 运输、安装与调试 七. 安全注意事项 八. 维护保养 九. 电气控制 十. 常见故障及排除 十一. 订货须知 附录1：易损件清单 附录2：发货清单
一概述 在钻井过程中，井底产生的岩屑由钻井液带到地面，要求将岩屑及时从钻井液中清除掉。振动筛是钻井设备必备的几种清除岩屑的设备之一。如果振动筛不能正常工作，那么后续的固控设备（旋流器、离心机等）将很难正常工作。钻井液振动筛是固控系统中的关键设备。 我公司生产的HG320A型直线型振动筛是一种用于处理钻井液固相颗粒的专用设备。该振动筛是在综合国内外振动筛优点的基础上，精心设计，精工制造，适用于各类泥浆净化系统的配套，对于清除钻井液中固相颗粒有非常理想的效果。 HG320A型直线型振动筛主要特点是有极好的运移性，能极好的适应钻井作业频繁移动的特点，同时安装简单，筛网更换方便，操作简便，工作性能优良，大大的降低日常工作量，同时又能保证钻井液处理后固相颗粒达到后续设备的要求，对整个钻井系统的稳定工作提供充足的保证。 二型式、规格、主要尺寸 2.1 结构型式 单筛，双联筛，三联筛 2.2 筛网规格 筛网目数：20-200 筛网面积：1250×630mm 2.3 筛网型式 楔块固定
申克振动筛 申克振动筛简介 申克振动筛是德国申克公司上百年振动设备设计和制造经验与现代最先进的设计和制造工艺结合的杰作，整机结构经过最优化设计，大量采用强度和刚度更高的箱形梁结构，最先进的焊接工艺和制造设备是其产品质量的保证。 每台设备经过申克公司自己的设计部门根据用户要求进行最优化设计；使用德国最先进的加工工艺和机加工设备在申克自己的工厂制造；在出厂前，每台设备均须通过德国申克公司专有的、世界知名的振动检测设备的严格测试和精心调整，以保证振动筛设备具有操作可靠和超长的使用寿命，而后方可获取合格证书出厂。至目前为止，有超过三百多台振动筛在为中国用户服务。准格尔露天煤矿选煤厂1992年进口的振动筛沿用至今。 申克振动筛特点 1、筛机侧板与加强筋（角钢）全部采用H U C K螺栓铆接，无任何焊缝。从而保证侧板无应力集中和开裂，提高侧板的强度和刚性，设备可靠性提高。 2、激振器大梁和筛框横梁采用箱形梁结构，内设加强筋，提高筛机的刚度和强度，同时降低整机重量。从而提高整机效率，降低功耗。 3、所有横梁及激振器梁配合面在组装前均采用自动控制机床进行加工，各部件非加工面均经喷砂处理并涂环氧树脂漆，确保不生锈。 4、激振器没有通气帽，激振器内的气体及热量可通过轴间密封装置进行自由交换，确保煤尘或其它异物无法进入激振器内部。 5、每台筛机在出厂前完全装配，并进行4个小时的空转试车。使用由德国申克公司设计和制造的专用设备对整机进行动态检测，确定筛机各部件及其装配的动态参数。确保每台筛机能实现高效、安全生产。 6、申克生产的直线振动激振器，其优异性能可经受+54度到-46度之间各种恶劣条件的严格考验。 7、偏心块外置，这样便可以很容易通过改变配重设置来调整激振力。采用三重油封阻止异物进入激振器轴承内，高性能的自调心滚柱轴承，使用精确数控技术的加工工艺，确保部件低噪音运行，偏心块精密加工及质量调整，可控制激振力的输出。
振动筛筛网规格 标准规格振动筛筛网简介 不锈钢网主要用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、化工化纤工业作筛滤网、电镀工业作酸洗网，气体、液体过滤和其它介质做分流用。一般采用不锈钢网丝、镍丝、黄铜丝为材料。金属丝编织密纹网中纬丝聚密排列，有平纹编织，斜纹荷兰编织，反向荷兰编织五种方法。不锈钢网的规格8目-325目。本公司生产的不锈钢网具有过滤性能稳定、精细等特点。也可根据用户需要设计制作各种型号的不锈钢网产品。 材料：不锈钢网丝、镍丝、黄铜丝。主要用于气体、液体过滤和其它介质分离用。 不锈钢耐热、耐酸、耐腐蚀、耐磨损。正因为这些特性，不锈钢丝网才广泛用于矿业、化工、食品、医药等行业。 不锈钢筛网特点：耐酸、耐碱、耐锈蚀性能好；拉力、韧性和耐磨性强，经久耐用；耐高温氧化，304不锈钢筛网耐受温度位800摄氏度。。光洁度高，不必表面处理，维护方便简单。 主要材质：304材质筛网、316L材质筛网 与生产现场设备配套的筛机定制 特殊物料筛分设备的定制（如易燃、易爆、强酸、强腐蚀等物料） 特殊结构要求的设备设计、制造 与筛机关联的配套设备的设计制造（如给料、输送、除尘） 提供在线设备的改制 振动筛的超声波系统改装、加装 直线筛的超声波系统改装、加装 超声波振动筛的维护、改制及零件提供 直线振动筛是流水线作业中常用的一种振动筛设备。该设备是利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动。物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。在实际应用中，直线振动筛型号有很多种，客户可以任意选择。 在工作过程中，直线振动筛采用双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。物料在筛面上被抛起，跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
武汉钢铁（集团）公司编号：Q/WGY 设备使用规程批准日期： 金山店铁矿生效日期: 圆振动筛 1.设备性能、传动示意图及电气原理图 1.1设备性能： (表一) 1.2传动示意图及电气原理图 1.2.1传动示意图 1.2.2电气原理图 2. 操作前检查确认 2.1上岗操作人员必须持有本岗位操作证和操作牌。 2.2开机前应对下列部位进行检查： 2.2.1机械设备
2.2.1.1检查各部联接螺栓的紧固状况； 2.2.1.2检查润滑系统的状况； 2.2.1.3用手盘车检查激振器是否转动灵活、有无卡死、别动现象； 2.2.1.4检查喷水装置水压状况； 2.2.1.5检查给矿管路和溜槽状况； 2.2.2电气设备 2.2.2.1检查并调节保护装置； 2.2.2.2检验所有自控仪表的功能是否有效； 2.2.2.3检测机器保护装置是否有效； 2.2.2.4检验保护测量装置功能是否有效； 2.2.2.5检测所有激振器和机架的接地电阻； 2.2.2.6检测所有电气设备的设定值。 2.2.3设备周围、防护罩内是否有人或障碍物。 2.2.4 掌握开停车,给矿、停矿信号，信号不明不准操作。 3. 操作程序 3.1操作前检查确认无误，且后续设备开始运转正常后，得到给矿信号方可开车操作； 3.2 当得到停车信号时,先停给矿后，方可停振动筛。 3.3运转中进行各部检查。 4. 运转中异常状态的紧急处理规定 4.1运转中注意设备的运行声响，各转动部位的温度变化，如有异常，应立即停车，查明原因。 4.2 注意各部螺栓有无松动，如发现问题，需查明原因，并进行处理。 4.3试运转开车时如出现声响异常或弹簧有异常跳动，致使筛机不能正常运转，应立即停车，查明原因。 4.4 经常检查筛下漏斗、喷水管路，防止堵塞，并立即疏通。 4.5 如开车后短时间振动器产生不正常声响或温度急剧上升，应立即停车，查明原因。 5. 运转中的注意事项及严禁事项 5.1均衡给矿，并根据矿石的粒度调整给矿量，确保筛粉质量。 5.2筛网破损严重，停止给矿、给水更换筛网。 5.3运转中应随时注意触摸屏设备上各种电子监控装置、电流表、温度计、压力表、信号指示灯等的指
