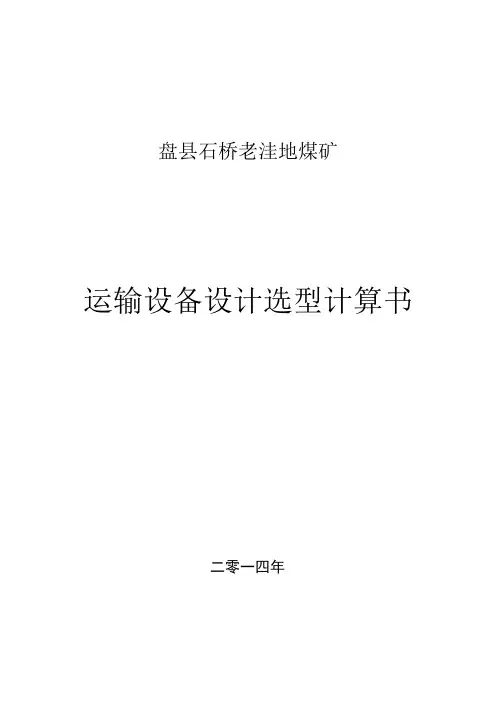

盘县石桥老洼地煤矿
运输设备设计选型计算书
二零一四年
运输设备设计选型计算
一、概述
1、矿井设计生产能力
矿井设计生产能力为30t/年；主干系统包括通风、提升、运输。
2、井下运输
112运输石门和113运输石门用CDXT-2.5T型特殊防爆型蓄电池机车牵引1t固定箱式矿车运煤和矸石。其他运输为皮带、溜子运输。
运输方式的选择
一、运输方式
本矿井为高瓦斯突出矿井，112运输石门和113运输石门选用2.5t 特殊防爆型蓄电池机车牵引运输。煤、矸石采用2.5t固定式矿车装载，设备、材料用平板车或材料车装载，蓄电池机车牵引运输。
二、主要运输巷道断面、支护方式、坡度及钢轨型号
１、矿井巷道断面及支护方式
矿井下元炭煤层运输大巷采用料石砌碹支护方式，大白炭煤层运输大巷采用料石砌碹支护方式。
２、坡度
矿井主要运输巷道和石门的轨道运输坡度,均取千分之三的坡度。
３、钢轨型号
矿井主要运输斜井及石门敷设22㎏/m钢轨，600㎜轨距，木料轨枕。主平硐敷设30㎏/m钢轨，600㎜轨距，石料轨枕。
矿车
一、矿车选型
本矿井运载原煤的矿车选用600㎜轨距、MG1.1-6A型，1t固定式矿车。
二、各类矿车的数量
１、一吨固定式矿车
按排列法计算矿井达到设计生产能力时需用MG1.1-6A型１t固定式矿车6辆。
２、1t材料车
矿井运送材料采用MG1.1-6A 型一吨材料车，材料车数量为矿车，
为4辆。
３、1t 平板车
矿井运送设备采用MP1.1-6A 型1t 平板车，平板车数量为5辆。
运输蓄电池机车选型
一、设计依据
本矿井属高瓦斯矿井，井下运输选用CDXT-2.5T 型，600轨距，
特殊防爆型蓄电池机车牵引矿车。
本矿井在主平洞开拓113运输石门，113运输石门的材料、煤、
矸石需经主平洞运输，输距离均为1000m ，112回风石门前期运输距
离为210m
矸石率 20%
装运容器 MG1.1－6A
大巷轨道坡度 3‰
二、设计选型计算
１、机车牵引能力
t 4.315
.1304.0110312224.01000=++++??=Q 蓄电池机车牵引MG1.1-6A 型1t 固定式矿车数量取4辆。
２、机车电机过热能力校核
(1)蓄电池机车牵引空车时的牵引力
kg F k 15.138)312(2
61.045=+?+= (2)蓄电池机车牵引重车时的牵引力
kg F z 47.141)310(2
)61.1(225=-++= (3)根据蓄电池机车牵引电机的特性曲线得
I k =52A V k =11.6km/h
I z =56A V z =11.4km/h
(4)列车的运行时间
空车运行时间:
初期运行时间
min 45.36
.115.0801=?=k t 后期运行时间
min 34.106
.115.1802=?=
k t 重车运行时间：
初期运行时间 min 5.34
.115.0801=?=z t 后期运行时间
min 52.104
.115.1802=?=
z t 列车循环时间：
初期循环时间
m in 95.31255.345.31=++=T
后期循环时间
m in 86.452552.103.102=++=T
(5)均方根电流
初期均方根电流
A I j 2995
.31565.35245.315.12
21=?+?= 后期均方根电流
A I j 4286
.455652.105234.1015.1222=?+?= 根据上述计算，蓄电池机车运行时的均方根电流均小于蓄电池机
车允许电流50A 。因此，蓄电池机车一次牵引6辆装煤矿车或4辆
装矸矿车运行时，均在电机允许电流。
３、机车运行台数计算
运行台数
辆6.042.0)4.1116.111(5.033.1716)6110(25.11=??
????++???+=
s N ４、机车制动能力校核
m m ＜L 405.2131061
.1225515016.3552
=-+?+??= 符合《煤矿安全规程》的规定。
５、机车充电设备
主平硐及工业广场中分别设置充电变流室一个,各装备2.5t特殊防爆蓄电池机车，充电采用KGCK-150/35～210-dI型充电设备二台,每个充电变流室一台运行,一台备用。
提升设备
本矿井采用斜井开拓方式，斜井井筒装备一套矿用单绳缠绕式提升设备，担负提煤、提矸、提升材料及设备的任务。
一、副斜井
（一）设计依据
1、矿井年产量：生产能力30万吨/年原煤。
2、矸石率：20%。
3、提升型式：单绳缠绕式提升。
4、装煤容器：MGC1.1-6A型固定箱式矿车。
5、提升斜长：390m。
6、提升倾角：21°。
7、煤的松散容重：1t/m3，矸石容重1.8t/m3。
8、设备3次/班。
9、车场型式：上、下平车场。
绞车验算
1、原始数据：
巷道倾角：β=21°，提升长度：L0=420m。矿车自重：Q B=4×650Kg,
容积V＝0.75m3，砂比重ρ＝2.8×103kg／m3，装满系数η=0.9，松散系数1.5。矿车阻力系数：f1=0.015,钢丝绳摩擦系数：f2=0.5, 提砂时矿车实际载重量Qz＝4Vρ0.9÷1.5,代入数据得Qz＝5040kg。提4个车时总量为Qz+Q B =5040+2616=7656kg。最大提升重量为综采支架，每次提1台，重量Qz1=12000kg,综采支架平板车重量为Q B1=1100kg。故按每次提1台综采支架进行校验。
绞车最大拉力F＝60KN,
2、钢丝绳的选择：
钢丝绳每米质量：m p=1.95Kg/m
查钢丝绳规格表选用钢丝绳：6×19+1—Φ24.5
钢丝绳破断拉力：Q p=34744Kgf
绞车最大拉力F＝（Q＋Q B1）（sinβ＋f1cosβ）＋L0 m p（sinβ＋f2cos β）代入数据得最大允许载重量Q＝14160Kg。
由于Qz1＜Q故满足要求。
验算钢丝绳安全系数：
最大静力：
F绳max=(Q B1+Q z1)(sinβ+f1cosβ) +L0m p(sinβ+f2cosβ)
=10900×(sin21°+0.015cos21°)+420×1.95(sin21°+0.5cos21°) =4474Kgf
安全系数：Ma=Q p/F绳max
=34744/4474
=7.8>6.5
