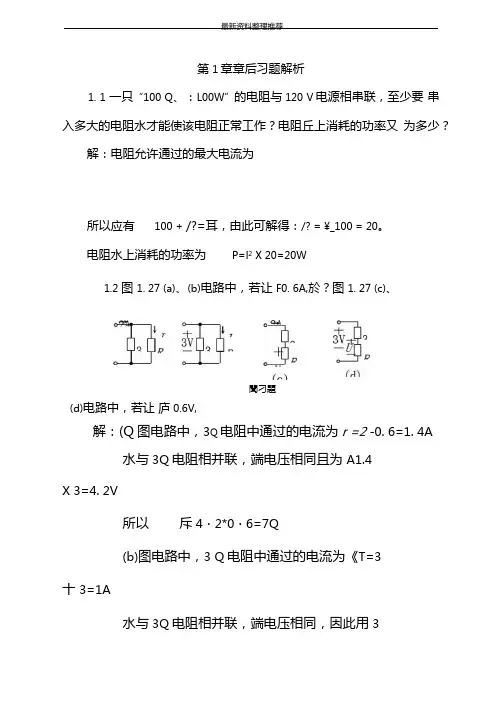

第1章章后习题解析
1.1 一只“100Ω、100 W ”的电阻与120 V 电源相串联，至少要串入多大的电阻 R 才能使该电阻正常工作？电阻R 上消耗的功率又为多少？
解：电阻允许通过的最大电流为 1100
100'===R P I A 所以应有 1120100=+R ，由此可解得：Ω=-=201001
120R 电阻R 上消耗的功率为 P =12×20=20W
1.2 图1.27（a ）、（b ）电路中，若让I =0.6A ，R =？ 图1.27（c ）、
（d ）电路中，若让U =0.6V ，R =？ 解：(a)图电路中，3Ω电阻中通过的电流为 I ˊ=2
－0.6=1.4A
R 与3Ω电阻相并联，端电压相同且为 U =1.4
×3=4.2V
所以 R =4.2÷0.6=7Ω
(b)图电路中，3Ω电阻中通过的电流为 I ˊ=3
÷3=1A
R 与3Ω电阻相并联，端电压相同，因此 R =3
(a)
(b)
(c)
(d) 图 1.27 习题1.2电路图
÷0.6=5Ω
(c)图电路中，R 与3Ω电阻相串联，通过的电
流相同，因此
R =0.6÷2=0.3Ω
(d)图电路中，3Ω电阻两端的电压为 U ˊ=3－
0.6=2.4V
R 与3Ω电阻相串联，通过的电流相同且为 I =2.4÷3=0.8A
所以 R =0.6÷0.8=0.75Ω
1.3 两个额定值分别是“110V ，40W ”“110V ，100W ”的灯泡，能否串联后接到220V 的电源上使用？如果两只灯泡的额定功率相同时又如何？
解：两个额定电压值相同、额定功率不等的灯泡，其灯丝电阻是不同的，“110V ，40W ”灯泡的灯丝电阻为：
Ω===5.30240
1102
240P U R ;“110V ，100W ”灯泡的灯丝电阻为：Ω===121100
1102
2100P U R ，若串联后接在220V 的电源上时，其通过两灯泡的电流相同，且为：52.0121
5.302220≈+=I A ，因此40W 灯泡两端实际所加电压为：
3.1575.30252.040=?=U V ，显然这个电压超过了灯泡的额定值，而
100 W 灯泡两端实际所加电压为：U 100=0.52×121=62.92V ，其实际电压低于额定值而不
(a ) (b) 图1.28 习题1.4电路图
能正常工作，因此，这两个功率不相等的灯泡是不能串联后接到220V电源上使用的。若两只灯泡的额定功率相同时，由于灯丝电阻也相同，因此分压相等，是可以串联后接在220V电源上使用的。
1.4 图1.28所示电路中，已知U S=6V，I S=3A，R=4Ω。计算通过理想电压源的电流及理想电流源两端的电压，并根据两个电源功率的计算结果，说明它们是产生功率还是吸收功率。
解：（a）图电路中，三元件为串联关系，因此通过的电流相同，因此根据KVL定律可列出电压方程为：U AB －U S＋I S R，因此可得恒流源端电压U AB=6－3×4=－6V。根据这一结果可计算出理想电流源上吸收的功率为：P= I S ×(－U AB)=3×(－6)=－18W，吸收负功率说明理想电流源实际上是发出功率；理想电压源的电压与通过它的电流为非关联方向，发出的功率为：P=I S×U S=3×6=18W，正值说明理想电压源的确是向外供出电能；负载R上消耗的功率为P= I S2R=32×4=36W，两个理想电源发出的功率恰好等于电阻上消耗的功率，分析结果正确。
（b）图电路中，三元件为并联关系，因此端电压相等，根据欧姆定律可得R中通过的电流为：Iˊ=U S÷R=6÷4=1.5A（由A点流出），对A点列一KCL方程又可得出理想电压源中通过的电流I″=3－1.5=1.5A（由A点流
出）。根据这一结果可计算出理想电流源上发出的功率为：P = I S ×U S =3×6=18W ；理想电压源的电压与通过它的电流为关联方向，吸收的功率为：P = I ″×U S =1.5×6=9W ；负载R 上消耗的功率为P = I ˊ2R =1.52×4=9W ，理想电流源发出的功率恰好等于理想电压源和电阻上消耗的功率，分析结果正确。
1.5 电路如图1.29所示，已知U S =100V ，R 1=2K Ω，R 2=8K Ω，在下列3种情况下，分别求电阻R 2两端的电压及R 2、R 3中通过的电流。①R 3=8K Ω；②R 3=∞（开路）；③R 3=0（短路）。
解：①R 23= R 2∥R 3=8∥8=4K Ω，根据分压公式可求得电阻R 2两端的电压为
7.66424100231232≈+?=+=R R R U U S R V 33.887.662223≈÷=÷==R U I I R mA
②R 3=∞时，通过它的电流为零，此时R 2的端电压为 808281002122=+?=+=R R R U U S R V 10880222≈÷=÷=R U I R mA ③R 3=0时，R 2
I 2=0，502
10013===R U I S mA 。 图1.29 习题1.5电路
3
图1.30 习题1.6电路
