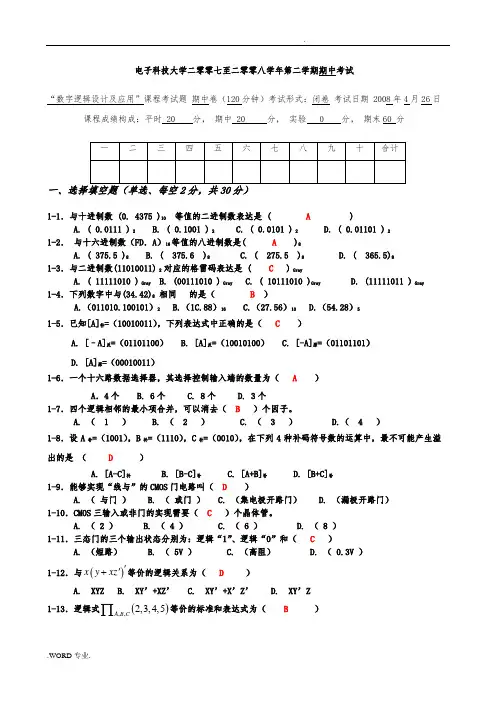

电子科技大学二零零七至二零零八学年第二学期期中考试
“数字逻辑设计及应用”课程考试题 期中卷（120分钟）考试形式：闭卷 考试日期 2008年4月26日
课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末60 分
1-1．与十进制数 (0. 4375 )10 等值的二进制数表达是 ( A ) A. ( 0.0111 ) 2 B. ( 0.1001 ) 2 C. ( 0.0101 ) 2 D. ( 0.01101 ) 2 1-2． 与十六进制数（FD ．A ）16等值的八进制数是( A )8
A. ( 375.5 )8
B. ( 375.6 )8
C. ( 275.5 )8
D. ( 365.5)8 1-3．与二进制数(11010011) 2 对应的格雷码表达是 ( C ) Gray
A. ( 11111010 ) Gray
B. (00111010 ) Gray
C. ( 10111010 )Gray
D. (11111011 ) Gray 1-4．下列数字中与(34.42)8 相同 的是（ B ）
A.（011010.100101）2
B.（1
C.88）16 C.（27.56）10
D.（54.28）5 1-5．已知[A]补=（10010011），下列表达式中正确的是（ C ）
A. [–A]反=（01101100）
B. [A]反=（10010100）
C. [-A]原=（01101101）
D. [A]原=（00010011）
1-6．一个十六路数据选择器，其选择控制输入端的数量为（ A ）
A ．4个 B. 6个 C. 8个 D. 3个
1-7．四个逻辑相邻的最小项合并，可以消去（ B ）个因子。
A. （ 1 ）
B. （ 2 ）
C. （ 3 ）
D.（ 4 ）
1-8．设A 补=（1001），B 补=（1110），C 补=（0010），在下列4种补码符号数的运算中，最不可能产生溢出的是 （ D ）
A. [A-C]补
B. [B-C]补
C. [A+B]补
D. [B+C]补 1-9．能够实现“线与”的CMOS 门电路叫（ D ）
A. （ 与门 ）
B. （ 或门 ）
C. （集电极开路门）
D. （漏极开路门） 1-10．CMOS 三输入或非门的实现需要（ C ）个晶体管。
A. （ 2 ）
B. （ 4 ）
C. （ 6 ）
D. （ 8 ） 1-11．三态门的三个输出状态分别为：逻辑“1”、逻辑“0”和（ C ）
A. （短路）
B. （ 5V ）
C. （高阻）
D. （ 0.3V ） 1-12．与()x y xz ''+等价的逻辑关系为（ D ）
A. XYZ
B. XY ’+XZ ’
C. XY ’+X ’Z ’
D. XY ’Z
………密………封………线………以………内………答………题………无………效……
1-13．逻辑式
(),,2,3,4,5A B C
∏
等价的标准和表达式为（ B ）
A. AB A B ''+
B.
(),,0,1,6,7A B C
∑
C. A B AB ''
+
D.
(),,2,3,4,5A B C
∑
1-14．表示148个不同的符号或状态，至少需要多少位二进制编码（ C ）
A.4位
B. 6位
C. 8位
D. 10位
1-15．对于按照逻辑式F AC BC '=+实现的电路，下列说法正确的是（ A ）
A. 存在静态1型冒险
B.存在静态0型冒险
C.存在上述两种冒险
D. 上述两种冒险都不存在
二、选择题（单选题，每题3分，共45分）
2-1．逻辑式
(),,,6,7,8,9,13,14,15W X Y Z
∑
的最简和之积表达式为（ A ）
A. ()()()W Y X Y X Y Z ''++++
B. ()()()W Y X Y X Y Z '''''++++
C. ()()()W Y Z X Y W X Y '''''+++++
D. ()()()W Y Z X Y W X Y '''+++++
2-2．利用二选一多路复用器(Y=SD 1+S ’D 0)，可以实现多种不同的逻辑功能。下面电路中，能够实现F=A ?B 功能的是（ A ）。
2-3. 用卡诺图(Karnaugh Map )求下列逻辑函数F =
)15,4(d )13,9,8,7,6,5,1(Z
Y,X,W,+∑
的最简积之和表达式（与或表达式）是（ B ）
A ． F= W ’X + Y ’Z + WX ’Z ’ + XZ
B 。 F= W ’X + Y ’Z + WX ’Y ’
C ． F= W ’XY + Y ’Z + WX ’Z ’
D 。 F= W ’XZ ’ + Y ’X ’Z + WX ’Z ’ + XZ
2-4. 在同一四变量逻辑系统中，函数F1 = ∑ABCD (2,4,5,7,9,14) 和F2 = ∏ABCD (1,6,8,10,11,13) 之间满足（ A ）关系。
A. 对偶
B. 相等
C. 香农展开
D. 反演（互非）
2-5. 采用与或结构设计一个3输入表决器（输入占多数时输出高电平），至少需要采用多少
个与门（ B ）
A. 2个
B.3个
C.4个
D.5个
………密………封………线………以………内………答………题………无………效……
2-6. 已知逻辑函数为：F =(((A +B)’ + C ’ )’ + D)’, 在下面的四张真值表F I 、F II 、F III 、F IV 中，符合上述要求的真值表是（ C ）。
A. F I
B. F II
C. F III
D. F IV
2-7. 已知二变量输入逻辑门的输入A 、B 和输出F 的波形如图所示，判断是（ D
）逻辑门的波形。
A. 与非门
B. 异或门
C. 同或门
D. 无法判断
2-8. 以下描述一个逻辑函数的方法中只有( C )能唯一表示。
A.表达式
B.逻辑图
C.真值表
D.波形图
2-9. 用八选一多路复用器74x151实现四变量函数
∑=ABCD F )15,13,12,10,9,7,6,3(,若电路的部分连接如图所
示，则74x151的输入D2端应接（ A ）。 A. 逻辑0 B. 逻辑1 C. 输入D D. 输入D 取非
2-10. 逻辑函数())12,11,10,3,0(15,14,9,8,2,1,,,d F
Z Y X W +=∑;其最简和之积表达式为( B ).
A. ( (W +X ’)(X ’+Y+Z ’) )
B. ( (W+X ’)(X ’+Y) )
C. ( (X+Y ’) (W ’+X) )
D. ((W ’ +X)(X+Y ’+Z) )
A
F B
………密………封………线………以………内………答………题………无………效……
2-11. 计算机内以2的补码形式存有多个二进制有符号数。所有数字的长度都是8位。则若计算机内数
码 A=01011010, B=10001011, 则 -A+B=（ B ）。 A.（00110001,无溢出） B.（00110001,溢出） C.（00110101,溢出） D.（00110101,无溢出）
2-12．在下列电路中，设每个门电路的平均延迟时间为5ns 。在稳定状态下，若A 在时间t=0时从高电平突变到低电平，则F 发生第二次电平变化的时间为( D )
A.t=5ns
B. t=10ns
C. t=15ns
D. t=20ns
2-13．优先编码器74LS148输入为: I 0-L ，I 1-L ，I 2-L ，I 3-L ，I 4-L ，I 5-L ，I 6-L ，I 7-L ，输出为Y 2-L ,Y 1-L ,Y 0-L 。I 7-L 具有最高优先级，当使能输入S _L =0 ， I 2-L =I 5-L =I 6-L =0, I 0-L =I 1-L =I 3-L =I 4-L =I 7-L =1时，输出Y 2-L ,Y 1-L ,Y 0-L 应为( B ).
A.( 110 )
B. ( 001 )
C. ( 010 )
D. ( 101 )
2-14．右边电路中，当C1，C2=（ D ）时，F=(A+B)’。 A ．（0，0） B ．（0，1） C ．（1，0） D ．（1，1）
2-15．某组合逻辑电路的输入波形A ，B ，C 和输出波形F 如下图所示。该电路的标准和表达式为（ D ）
A. ()
,,1,3,5,7A B C
∑
B. (),,0,2,4,6A B C
∑ C. ()
,,2,3,5,7A B C
∑
D.
(),,1,2,4,7A B C
∑
三、选择题（多选题，每题2分，共10分）
评分要求：全对得2分，有错扣1分，全错不得分。
3-1．已知有二输入逻辑门，输入A 、B 与输出F, 若满足A=1, B=1时, F=0，则A , B 与F 之间的逻辑关系可能是( A 、 C 、 D )
A. 异或
B. 同或
C. 与非
D. 或非
………密………封………线………以………内………答………题………无………效……
3-2． 在4输入CMOS 与非门的使用中，如有未用输入信号端应作（ A 、B ）的处理。 A. ( 接电源正极 ) B. ( 接逻辑“1” ) C. ( 接逻辑“0” ) D. ( 接地 )
3-3．下列可能产生两组竞争—冒险问题的逻辑函数是( A 、D )
A. F=A’·B + A·C + B’·C
B. F=A’·B + A·C + B·C
C. F=(A+B)·(B’+C)·(C+D)
D. F=(A+B’)·(B+C)·(C’+D)
3-4．已知函数)'''()''(),,,(C B D C AB D C B A F ++=，则它的最简表达式有（ A 、B ）。 A.（ A ’+B+C ’D ’ ） B.（ (A ’+B+C ’)(A ’+B+D ’) ） C.（A ’+B+B ’C ’D ’） D.（A ’+B ）
3-5．使得4输入CMOS 或非门的输出为“0”的输入情况有 ( A 、D 、E )
A. 全部输入取“1”
B. 全部输入取“0”
C. 全部输入悬浮（不接）
D. 全部输入中有“0”
E. 全部输入中有“1”
四、分析、设计题部分：
4-1．试采用与或结构设计一输入为8421BCD 码的译码器，分别采用利用无关项进行化简和不利用无关项进行化简，请比较两种方案实现的译码器中所使用的一级与门数量以及与门输入端数量的差异。 解：
一级与门的总数量不变；
利用无关项进行化简较不利用无关项进行化简一级与门的总输入端少10个。 卡诺图中无关项分布
………密………封………线………以………内………答………题………无………效……
4-2．电路图如下所示，求出所有可能产生静态冒险的输
入变量变化组合。(5 分)
解：
求出电路的输出，
Y=ABC+AB’CD+ABC’D+BCD
当A=B=D=1,C变化时，以
及当A=C=D=1,B变化时存
在静态1冒险。
4-3．可以用4位加法器74283实现两个2位二进制数的乘法。设计思路
为：设二进制数X1X0和Y1Y0相乘，其乘积F=F3F2F1F0，则计算过程为：按上述算法，补充完成逻辑电路图的设计。(74X283的输出与输入的关系为：F0=A1⊕B1⊕CIN, C0=A1B1+CIN(A1+B1); F i=A i+1⊕B i+1⊕C i Ci= A i+1B i+1+C i(A i+1+B i+1); i=1,2,3 COUT=C3)。(5 分)
解：
X1 X0
Y1 Y0
X1Y0 X0Y0 + X1Y1 X0Y1
F3 F2 F1
F0
数字电子技术基础期末考试试卷 课程名称 数字电子技术基础 A 卷 考试形式 闭 卷 考核类型 考试 本试卷共 4 大题，卷面满分100分，答题时间120分钟。 一、填空题：（每小题2分，共10分） 1．二进制数（1011.1001）2转换为八进制数为 (13.41) ，转换为十六进为 B9 。 2．数字电路按照是否具有记忆功能通常可分为两类： 组合逻逻辑电路 、 时序逻辑电路 。 3．已知逻辑函数F ＝A ⊕B ，它的与非-与非表达式为 ，或与非表达式 为 。 4．5个变量可构成 32 个最小项，变量的每一种取值可使 1 个最小项的值为1。 5．555定时器构成的施密特触发器，若电源电压V CC ＝12V ，电压控制端经0.01μF 电容接地，则上触发电平U T+ ＝ V ，下触发电平U T –＝ V 。 二、化简题：（每小题10分，共20分） 1．用代数法将下面的函数化为最简与或式：F=C ·[ABD BC BD A +++(B+C)D]
2. 用卡诺图法将下列函数化简为最简与或式： F(A 、B 、C 、D)=∑m （0,2,4,5,7,13）+∑d(8,9,10,11,14,15) 三、分析题：（每小题10分，共40分） 1．试分析题1图所示逻辑电路，写出逻辑表达式和真值表，表达式化简后再画出新的逻辑图。 题 1图 得分 评卷人
2．74161组成的电路如题 2 图所示，分析电路，并回答以下问题： （1）画出电路的状态转换图（Q 3Q 2Q 1Q 0）； （2）说出电路的功能。（74161的功能见表） 题 2 图 …………………密……………………封…………………………装…………………订………………………线………………………
- 1 - 一、填空题 1. PN 结具有单向导电性。正向偏置时，多子以扩散运动为主，形成正向电流；反向 偏置时，少子漂移运动，形成反向饱电流。 2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、截止区、饱和区。 3. 已知三态与非门输出表达式C AB F ?=，则该三态门当控制信号C 为高电平时， 输出为高阻态。 4. 十进制数211转换成二进制数是(11010011)2；十六进制数是(D3)16。 5. 将若干片中规模集成电路计数器串联后，总的计数容量为每片计数容量的乘积。 6. 若用触发器组成某十一进制加法计数器，需要四个触发器，有五个无效状态。 7. 同步RS 触发器的特性方程为n 1n Q R S Q +=+；约束方程为RS=0 。 8. 下图所示电路中，Y 1 ＝B A Y 1=；Y 2 ＝ ；Y 3 ＝AB Y 3= 二、选择题 1. 下列函数中，是最小项表达式形式的是＿＿＿＿ c ＿＿＿＿＿。 A. Y=A+BC B. Y=ABC+ACD C. C B A C B A Y +?= D. BC A C B A Y +?= 2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为＿＿d ＿＿＿。 A ． J=0，K=0 B. J=0，K=1 C. J=1，K=0 D. J=1，K=1 3．数值[375]10与下列哪个数相等＿b ＿＿。 A ． [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4．属于组合逻辑电路的是＿＿＿＿＿b ＿＿＿＿＿＿ A ． 触发器 B. 全加器 C. 移位寄存器 D. 计数器 5．M 进制计数器状态转换的特点是：设定初态后，每来＿c ＿＿个计数脉冲CP ，计数器重 新 B 2 B V CC Y 1

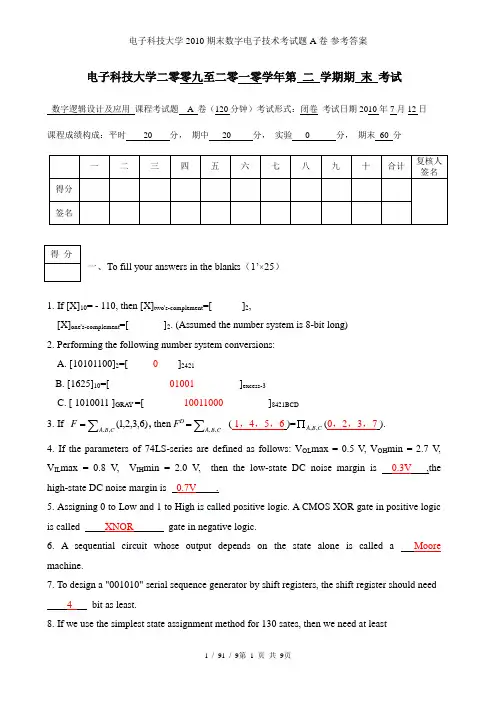

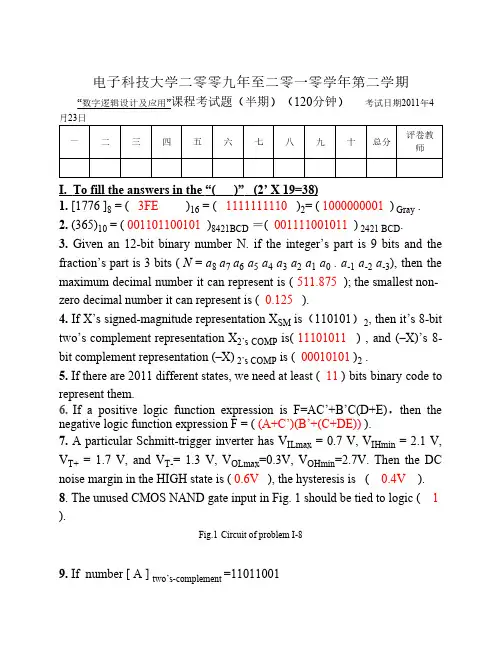

电子科技大学二零零九至二零一零学年第 二 学期期 末 考试 数字逻辑设计及应用 课程考试题 A 卷（120分钟）考试形式：闭卷 考试日期2010年7月12日 课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末 60 分 一、To fill your answers in the blanks （1’×25） 1. If [X]10= - 110, then [X]two's-complement =[ 10010010 ]2, [X]one's-complement =[ 10010001 ]2. (Assumed the number system is 8-bit long) 2. Performing the following number system conversions: A. [10101100]2=[ 000111010010 ]2421 B. [1625]10=[ 0100100101011000 ]excess-3 C. [ 1010011 ]GRAY =[ 10011000 ]8421BCD 3. If ∑=C B A F ,,)6,3,2,1(, then F D ∑=C B A ,,( 1，4，5，6 )=C B A ,,∏(0，2，3，7 ). 4. If the parameters of 74LS-series are defined as follows: V OL max = 0.5 V , V OH min = 2.7 V , V IL max = 0.8 V , V IH min = 2.0 V , then the low-state DC noise margin is 0.3V ,the high-state DC noise margin is 0.7V . 5. Assigning 0 to Low and 1 to High is called positive logic. A CMOS XOR gate in positive logic is called XNOR gate in negative logic. 6. A sequential circuit whose output depends on the state alone is called a Moore machine. 7. To design a "001010" serial sequence generator by shift registers, the shift register should need 4 bit as least. 8. If we use the simplest state assignment method for 130 sates, then we need at least
