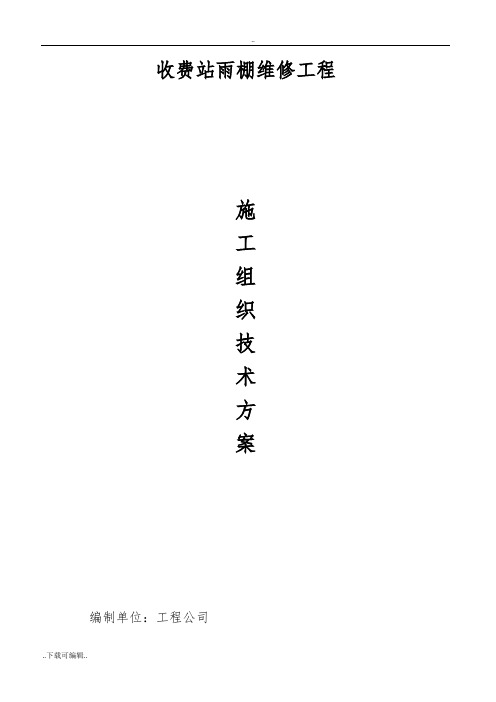

收费站雨棚维修工程
施
工
组
织
技
术
方
案
编制单位:工程公司
编制日期:二〇一二年一月二十六日
目录
第一章施工组织设计总则 ----------------- 3 第二章编制依据、工程概况及特点 ---------- 3-5 第三章施工部署 ------------------ 5-10 第四章施工方案 -------------------- 10-18 第五章工程质量保证措施 ----------------- 18-22 第六章安全施工保证措施 ----------------- 22-25 第七章文明施工保证措施 ----------------- 25-26 第八章工期保证措施 ------------------ 26-27
第一章施工组织设计总则
1、认真贯彻执行国家及部颁有关基本建设的技术规范、规程。遵循
设计单位技术文件上的质量要求,实施质量控制及检验。
2、统筹全局、集中力量、保证重点、组织好与有关单位的协作、分期
分批配套地组织施工。
3、做好整体施工部署和分部施工方案,合理安排施工顺序、组织平行
流水立体交叉作业,充分利用空间和时间发挥作业面的使用效益。
4、坚持“百年大计,质量第一”确保安全施工,贯彻执行各项规章制度。
5、因地制宜、就地取材、厉行节约、采取革新、改造、挖潜措施、减
少投资、降低成本。强化现场科学管理、创安全、文明样板工地。
6、做好人力、物力的综合平衡调度,做好雨季施工安排,确保均衡施工,
按时完成施工任务。
7、合理紧凑的安排好施工现场平面布局,局部压缩施工临时用地。
8、贯彻执行国家,地区对环保、劳动安全、工业卫生、计量、消防的
有关规定和标准。
第二章编制依据、工程概况及特点
一、编制依据
1、招标文件、施工图纸等资料。
2、广东省建筑工程安装文明施工规范、标准。
3、广东省建筑施工节点图集、ISO9001质量保证体系标准文件,质量手册
等技术指导性文件以及现有同类工程的施工经验、技术力量。
4、根据国家现行的有关标准和规范要求:
(1)《钢结构工程施工质量验收规范》(GB50205-2001)
(2)《建筑钢结构焊接规程》(JGJ81-91)
(3)《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)
(4)《冷弯薄壁型钢结构技术规范》(GBJ18-87)
(5)《压型金属板设计施工规程》(YBJ216-88)
二、工程概况
本工程位于***收费站,解决收费站雨棚的维修更换,本次维修把**等站破损的铝塑板雨棚天面更换成彩钢板夹心瓦天面,修补铝合金扣板、铝扣板压条,钢结构油漆、修补瓷片等。
本项目工期为25天,具体技术要求详见设计图纸及工程量清单。
三、工程特点:
本工程根据计划,从施工到交工验收共计25天,可以合理安排各阶段的工作时间及相互交接时间,且明确各工序的最迟交接时间,以保证工程如期竣工;各构件布置必须分类就近堆放,尽量减少材料的二次搬运,同时须合理安排起重机行走路线,以提高工效,天面雨棚在拆装过程中,须做好施工安全措施;如因各种钢构件、彩钢板均需工厂加工制作,然后装箱运输至工地,各种构配件必须有组织、有计划按图纸要求分类编号,小构件须分类打包做到有条不紊。
四、施工进度计划:
第三章施工部署
一、实施目标
为充分发挥企业优势,科学组织安装作业,我们将选派高素质的项目经理及工程技术管理人员。按项目法施工管理,严格执行ISO9001质量保证体系,积极推广新技术、新工艺、新材料,精心组织,科学管理,优质高效地完成施工任务,严格履行合同,确保实现如下目标:
(1)质量等级:优良。
(2)工期目标:雨棚维修工期25天。
(3)安全文明施工:采取有效措施,杜绝工伤、死亡及一切火灾事故的发生,创文明标化工地。
(4)科技进步目标:为实现上述质量、工期、安全文明施工等目标,充分发挥科技的作用,在施工中积极采用成熟的科技成果和现代化管理技术。
二、施工准备工作
1、设计阶级:
(1)根据建设单位意图,了解其总体设想,并根据设计单位的施工图进行施工。
(2)积极参与图纸会审,及时提出问题请求答复,并积极向建设单位及设计单位推荐优秀建筑节点图集。
(3)设计过程中,根据建设单位的意图,积极协助建设单位对各种材料进行选型、定货。
2、原材料供应阶段:
(1)根据经建设单位审核的施工图纸要求积极采购原材料,所有原材料的供应必须符合ISO9001质量标准要求。
(2)原材料采购过程中,如某些材料市场未能采购到,应积极同业主联系,在业主签字认可的情况下遵循等强度代换原则方可使用。
(3)所有采购材料必须索取材料分析单,检验书等合格证明文件。
3、制作运输阶段:
(1)钢构件、雨棚彩钢板开始制作前,应安排相关人员进行技术交底工作。
(2)技术交底完工后,根据工程设计要求编制详细的制作工艺方案,提出施工机具要求及安排制作人员、焊接材料等工作。
(3)因本工程钢构件、雨棚彩钢板为厂内制作,厂外安装,所以钢构件、雨棚彩钢板制作应详细区分各安装单元构件,制作完工后根据(GB50205-2001)验收签发构件合格证。
(4)雨棚彩钢板制作施工过程中,应注意各种资料的收集、整理工作。
(5)钢构件、彩钢板制作完工发运前3天,应联系好各种运输车辆,及时将各种材料检验装箱后运输。
4、安装阶段:
(1)材料到达工地现场前1天公司将派人进驻现场,联系好各种运输及装卸设备,为工程开工作好充分的机具准备。
(2)本工程安装为技术部人员指导,并组织安装力量,在开工前公司将派人作好人力配备计划,精心挑选各种必需工种人员等,并进行施工前安装技术及安全交底工作,并作好记录,同时贯彻落实工程质量与安全目标。
(3)工程开工前,应会同建设单位人员办理好当地工程开工必办的各种手续,并作好施工安装过程策划。
(4)安装过程中,各工序相互交接时应有验收记录,并且对存在的不合格品及时进行返工返修。
5、竣工验收:
(1)由现场管理部门作好建设单位及有关部门的协调,确定竣工验收的时间、地点、方式。
(2)竣工验收前现场管理部门做好现场卫生清理工作,安装工程的资料汇总及整理工作并出具《竣工报告》、《工程综合评定表》及其它资料。
(3)竣工验收后,应将竣工资料送交建设单位及质监单位签字确定工程等级,并送至相关部门存档。
三、施工协调管理
(1)与设计公司的工作协调
①我们将在施工过程中积极与设计公司配合,解决施工中的疑难问题。
②积极参与施工图会审,充分考虑到施工过程中可能出现的各种结构问题,完善图纸设计。
③主持施工图审查,协助业主会同建筑师、供应商(制造商)提出建议,完善设计内容和设备物资选型。
④对施工中出现的情况,除按建筑师、监理的要求及处理外,还应积极修正可能出现的问题,并会同发包方、建筑师、监理按照进度与整体效果要求进行隐蔽部位验收,中间质量验收、竣工验收等。
⑤根据发包方的指令,组织设计单位、业主参加设备及材料的选型,选材和订货。
(2)与建设单位的协调
①按照与建设单位签订的施工合同,精心施工,确保工程中各项技术指标达到建设单位的要求。
②会同建设单位的工程技术人员做好施工过程中技术变更工作。
③主动接受建设单位施工过程中的监督,定期向建设单位汇报工程进度状况;对于施工中需要建设单位协调工作,应立即向有关负责人汇报并请求解决。
(3)与路政部门的协调
①由于本项目维修不需占道施工,因此施工的标志标线满足《道
路交通标志和标线》(GB5768-1999)要求即可。设置灯排一个,并标示“前方施工,注意安全”预告标志。预告标志不得占用行车道。
②所有施工人员服从辖段路政人员和交警部门监管管理.
(3)与监理公司的配合
①监理公司在施工现场中对工程实际全过程监理,在施工过程中如发现
材料及施工质量问题及时通知现场监理工程师,处理办法经现场监理工程师签名同意后实施。
②隐蔽工程的验收,提前24小时通知现场监理工程师,验收办妥验收签证后方可进入下一道工序施工。
③安装设备具备调试条件时,在调试前48小时通知现场监理工程师,调试过程由专人作好调试记录,调试通过双方在调试记录上签字后方可进行竣工验收。
④在具备交工验收条件时,应提前5天提交“交工验收报告”通知建设单位及监理公司及有关单位对工程进行全面验收评定。
(4)协调方式
①按进度计划制定的控制节点,组织协调工作会议,检查本节点实施的情况,制订、修正、调整下一个节点的实施要求。
②由项目经理部负责施工协调会,以周为单位进行协调。
③本项目管理部门以周为单位编制工程简报,向业主和有关单位反映、通报工程进展及需要解决的问题,使有关各方了解工作进行情况,及时解决施工中出现的困难和问题。根据工程进展,我们还将不定期地召开各种协调会,协助业主与社会各业务部门的关系以确保工程进度。
四、施工现场平面布置
①临时设施及材料堆场布置:
工期紧,施工内容多,故合理安排工序、布置现场临设(起重机行走路线)是关键。须合理布置材料仓库等临时设施。
②解决临时用水、用电:
主要施工机械设备用电设配电箱,电源从业主提供的配电箱中引入;因钢结
构工程为干作业,故施工过程中除生活用水外基本无须用水。
五、临时设施占地计划
施工临时设施主要有:临时道路材料堆场:㎡
序号用途所需面积(㎡)需用时间备注
1 工具、材料仓库 200 自开工到竣工由业主免费提供
2 材料堆场100 开工后2天由业主免费提供
六、劳动力计划
根据本工程特点共安排以下6个工种级别共30人:
1、起重工(2人);
2、安装工(12人);
3、电焊工(2人);
4、油漆工(5人);
5、电工(2人);
6、普工(5人);以上
人员不包括项目部管理技术人员在内。见附表:
第四章施工方案
一钢结构彩钢板雨棚施工安装工艺及流程
(一)、钢结构彩钢板雨棚安装工艺及质量控制程序:
《钢结构工程施工质量验收规范》(GB 50205-2001)
施工图
施工组织设计(施工方案)
钢结构零部件、附件和配件
材料准备
安装机具
基础与支承面验收合格
测量放线
施工条件构件定位,并做安装标志
清理作业面
平台安装
构件雨棚矫正
组拼装
校正
固定
安装顺序:
梁屋架
钢材及零、部件合格证
连接材料合格证
彩钢板检测报告、焊接试件检测报告
吊装记录
质量记录
竣工图
《钢结构工程施工质量验收规范》(GB 50205-2001)
(二)、施工安装流程图:
1、安装工艺流程:场地三通一平→构件进场→吊机进场→屋面梁安装→檩条支撑系杆安装→涂料工程→屋面雨棚安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。
2、屋面系统安装工艺流程:准备工作→屋面大梁安装校正→屋面檀条
压杆支撑安装固定→天沟安装→雨排水管道安装固定。
3、屋面梁连接程序:对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。
二、钢结构天面雨棚工程安装
1、吊装前准备工作:
①、安装前应对轴线和标高,预埋板位置、预埋与混凝土紧贴性进行检查,检测和办理交接手续。
②、预埋板位置(注意截面处)(1)在支座范围内(2)在支座范围外±5.0mm±10.0mm
③、超出规定的偏差,在吊装之前应设法消除,构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品,为调整构件的标高准备好各种规格的铁垫片、钢楔。
2、起重机械选择:
本工程计划选用QY16-16T汽车式起重机承担主钢屋面、彩钢板雨棚以及其他所有钢构件的装卸及安装。
3、钢结构天面彩钢板的吊装
吊车行驶路线彩钢板
起重机行车示意图
A、彩钢板的吊装
①彩钢板现场拼装,采用立拼。
②吊装采用单榀吊装,吊点采用四点绑扎,绑扎点应用软材料垫至其中以防钢构件受损。起吊时先将彩钢板吊离地面50cm左右,使中心对准安
装位置中心,然后徐徐升钩,将屋面彩钢板吊至屋架以上,使落钩就位,落钩时应缓慢进行,并在屋架刚预留螺栓孔,并将螺栓穿入孔内,初拧作临进固定,同时进行垂直度校正和最后固定。
B、螺栓的连接和固定
①钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等,摩擦面应保持干燥、整洁,不得在雨中作业。
②螺栓在安装时其规格和螺栓号要与设计图上要求相同,螺栓应能自由穿入孔内,不得强行敲打,并不得气割扩孔,穿放方向符合设计图纸的要求。
③为使被连接板叠密贴,应从螺栓群中央顺序向外施拧,即从节点中刚变大的中央按顺序向下受约束的边缘施拧。为防止螺栓连接副的表面处理涂层发生变化影响预拉力,应在当天终拧完毕,为了减少先拧与后拧的螺栓预拉力的差别,其拧紧必须分为初拧和终拧两步进行,对于大型节点,螺栓数量较多,则需要增加一道复拧工序,复拧扭矩仍等于初拧的扭矩,以保证螺栓均达到初拧值。
对于螺栓终拧后的检查,可用“小锤击法”逐个进行检查,此外应进行扭矩抽查,如果发现欠拧漏拧者,应及时补拧到规定扭矩,如果发现超拧的螺栓应更换。
④螺栓上、下接触面处加有1/20以上斜度时应采用垫圈垫平。螺栓孔必须是钻成的,孔边应无飞边、毛刺,中心线倾斜度不得大于2mm。
C、钢结构施工质量标准:
严格按照钢结构工程施工质量验收规范(GB50205-2001)的要求组织施工。
5、钢结构防腐技术:
钢构件防腐应充分考虑到该建筑的防腐要求。
A、钢构件面防锈漆的涂装
(1)、施工环境:
本防腐系统施工温度要求在10℃~30℃,相对湿度不大于80%,同时在雨、雾、雪和较大量灰尘条件下,禁止在室外施工。
(2)、施工准备:
在涂装前,先检查钢材表面处理是否达到防锈等级的要求,是否仍有返锈或重新污染的现象,否则应重新处理,同时除锈后要求在12小时以内即喷底漆。对于还需涂装和禁止涂漆部位,应事先用胶纸带遮盖起来以免涂上漆。涂料开桶前应验证品名、规格、颜色等,是否超过贮存期,否则应复验合格后方可使用;开桶前应进行搅拌,观察有无结块,否则不可使用;搅拌后应测定其粘度,并用配套的稀释剂调整粘度到施工要求规定的范围内,夏天应取规定的下限,冬天则取上限。
(3)、施工方法与质量检验:
本防腐系统涂料以喷涂为主,以提高工效并使涂层厚度均匀,表面平整美观。喷涂涂料后应依据设计规定和施工规程进行检查,且应对各项工序逐项检查,哪一道不合格哪一道就应及时修补,最后检查涂层总厚度和外观至合格为止。
B、钢构件的防锈漆施工及贮存
(1)钢构件应保持构件表面清洁,对底漆有磨损的地方应予以修补。本涂料可按一般危险品规定运输,应贮存在通风的室内。
(2)施工前,防锈漆应充分搅拌均匀,如太稠可略加稀释剂后施工,
施工最佳条件气温在0-32℃,湿度不高于85%,施工应在通风良好的环境条件下进行,并注意避免明火。
(3)施工方法可采用高压无气喷涂和普通喷涂,也可刷涂或几种方法结合施工。根据涂层厚度,钢结构型材选择适宜的涂装方法。
(4)防锈漆应分二次涂装,钢构件除锈后,先刷二道醇酸红丹防锈底漆,现场安装完后再刷二道浅灰色醇酸调和面漆。
(5)施工完后,工具等用专用稀释剂清洗干净。
三、围护材料施工安装
1、材料进场
(1)材料进场,厂商应附原厂出厂材质检验证明。
(2)检验成型浪板及檩条的规格、尺寸、厚度。
(3)检验各式收边料规格、尺寸、厚度。
(4)检验零配件(自攻螺丝、垫片、止水胶等)。
(5)彩钢夹心板外观不得有拖拉伤痕、色斑,表面膜层磨损、扭曲、污染、色差、翘角等现象。
(6)材料进场时,应堆放在甲方指定之区域,同时乙方自行负责该部分材料的安全措施,材料应有适当之包装,以免损毁。
2、吊运
(1)材料进场设置指定地点前,须分批、分类另放,不能立即使用时应整齐堆放并以帆布或胶布覆盖。
(2)地面堆放材料时,为保持干燥必须铺设枕木(枕木高6公分以上),材料不得接触地面,枕木间距不得大于3公尺。
(3)材料吊运至屋架前,应以钢带捆扎束紧。
3、材料吊上屋架施工要点:
(1)放置钢板之屋架,吊放钢板前,须先设置挡板防止钢板滑落。
(2)材料吊运至屋架时,吊杆上系住彩色钢板之垂直系带间距不得大于6公尺,两端须加斜向吊带,以防止滑落。(每捆重不得大于2吨)。
(3)保持平稳缓缓吊升,吊车作业范围内,非吊装人员不得靠近。
(4)吊升过程中,彩钢板垂直系带如有松脱,应放下重新调整后再吊升。
(5)彩钢板缓缓下降,待吊车人员控制定位(檐口挡板)后,依序放下。
(6)材料吊至屋架后,所有皮肋须朝上,板面应朝同一方向(便于安装,除阴肋扣合),并应以尼龙绳固定于钢主架上(不得放置于衍条中央)。
4、檩条安装:
整平:安装前对檩条支承进行检测和整平,对檩条逐根复查其平整度,安装的檩条间高差控制在±5mm范围内。
弹线:檩条支承点应按设计要求的支承点位置固定,为此支承点应用线划出,经檩条安装定位,按檩条布置图验收。
固定:按设计要求进行焊接或螺栓固定,固定前再次调整位置,偏差≤±5mm。
验收:檩条安装后由项目技术责任人通知质量员或监理工程师验收,确认合格且转入下道工序。
5、彩钢夹心板铺设及固定
彩钢板铺设顺序,原则上是由上而下,由常年风尾方向起铺。
(1)屋面
a、以山墙边做起点,由左而右(或同右而左)依顺序铺设。
b、第一片板安置完毕后,沿板下缘拉准线,每片依准线安装,随时检查不使发生偏离。
c、铺设面以自攻螺丝,沿每一板肋中心固定于衍条上。
(2)收边
a、屋面(含雨蓬)收边料搭接处,须以铝拉钉固定及止水胶防水。
b、屋面收边平板自攻螺丝头及铝拉钉头,须以止水胶防止。
c、屋脊盖板及檐口泛水(含天沟),须铺塞山型发泡PE封口条。
d、收边板施工固定方式,依其现场丈量需做变更时,以确认后制做图为准。
(3)施工原则与自攻螺丝施工方法相同,仅板固定方式改变(以固定座),其固定方法:
a、第一排第一个固定座,以自攻螺丝固定于檩条最左边,然后于檩条弹墨线做基准线,接着固定同排固定座。
b、第一块板之肋部对准固定座之肋板,压下卡入检查是否扣合正确。
c、将固定座短臂扣上第一块已铺好之面板阴肋,依前述方法施工,并调整平齐。
d、按上述顺序铺设,最后所剩空间小于板宽一半时,仅用固定座短臂固定板片,其余空间以泛水收头。
e、如最后所剩空间大于板宽一半时,则以固定座固定板片,其超出部分裁除。
(4)清理及废料运弃
a、铺设钢板区域内,切铁工作及固定螺丝时,所产生金属屑应于每日
收工前清理干净。
b、每日收工前需将屋面、地面、天沟上的残屑杂物(如PVC布、钢带等)清理干净。
c、施工中裁剪之剩余废料,应每日派人收拾集中堆放。
d、完工前所有余废料均需清理运弃。
e、完工后应检查彩色钢板表面,其受污染部分应清洗干净。
(5)注意事项
a、彩钢板切割时,其外露面应朝下,以避免切割时产生的锉屑贴附于涂膜面,引起面屑气化。
b、施工人员在屋面行走时,沿排水方向应踏于板谷,沿檩条方向应踏于檩条上,且须穿软质平底鞋。
c、屋面须做纵向(排立向)搭接时,叠接长度应在15公分以上,止水胶依设计图施作,其搭接位置应该在衍条位置上(墙面叠接长应在10公分以上,搁置于衍条上)。
d、自攻螺丝固定于肋板,其凹陷以自攻螺丝底面与肋板中线齐为原则,±1.5mm合格,其过紧部分应加止水胶防水,其过松部分应重新锁紧。
e、每日收工时,应将留置屋架、地面之彩色钢板材料用尼龙绳或麻绳掼绑牢固。
f、自攻螺丝必须垂直支撑面,迫紧垫圈必须完整。
第五章工程质量保证措施
本工程严格按照ISO9001的管理标准执行,开工前先明确工程创优目标,完善工程质量管理体系及措施:
1、施工及验收依据。
(1)钢结构构件天面彩钢板安装严格按施工图纸执行。
(2)变更通知书及其它有关制安方面的方案通知。
(3)图纸会审纪要。
(4)《钢结构工程施工质量验收规范》GB50205-2001及其它相关规范,质量检验评定标准和技术水平。
2、本工程安装应按施工组织设计进行,安装程序必须保证结构稳定性和不导致永久性变形。
3、本工程构件存放场地应平整坚实,无积水,钢构件应按各种类、型号、安装顺序分区存放,钢构件底层垫枕应有足够的支承面,并应防止支点下沉,相同型号的钢构件叠放时,各层钢构件支点应在同一垂直线上,并应防止钢构件被压坏和变形。
4、安装前,应按构件明细表和进场构件查验产品合格证设计文件。应根据安装顺序,分单元成套供应。贯彻原材料,半成品和成品检验制度,施工员应会同质量检查员对半成品和成品进行复检,加强成品与半成品的质量监督工作。
5、钢构件安装的测量和校正,应根据工程特点编制相应的工艺,原钢板和异种钢板的焊接、高强度螺栓安装和负温度下施工等主要工艺,应在安装前进行工艺试验,编制相应的施工工艺。
9、必须遵循的质量原则:
①、施工前技术人员应熟悉施工图和有关技术资料,熟悉工程,了解施工及验收标准编制专业施工方案。
②、熟悉安装工艺及时掌握安装施工进度。
③、施工完毕后应进行自检,并填写施工自检及纪要、明细图。
****站1#站台雨棚拆除工程 施 工 方 案 编制人: 审核人: 日期: 2017 年 05 月 24 日
一、编制依据 (1)现场勘察、现场建筑物及管线布置、周边环境、图纸资料等。 (2)《建筑工程拆除工程安全技术规范》JGJ147-2004 (3)《施工现场临时用电安全技术规范》JGJ46-2005 (4)《建设工程安全生产管理条例》2003.11 (5)《建筑施工高处作业安全技术规范》JGJ80-91 (6)《城市建筑垃圾和工程渣土处置管理规定》 (7)《城市市容和环境卫生管理条例》 (8)《建筑施工扣件式钢筋脚手架安全技术规范》JGJ130-2001 二、工程概况 1、工程概况: 工程地点: 位于****市肥东县****镇境内,是xx站到xx 站的交通枢纽。本次拆除工程为****站1#站台钢筋混凝土雨棚面板及立柱的拆除。 2、工程范围 2.1 依据现场技术交底对****站1#站台钢筋混凝土雨棚面板及立柱的拆除 2.2 依据建筑结构现状对****站1#站台钢筋混凝土雨
棚面板及立柱的拆除,含雨棚面板立柱、构筑物、场地清理、整平。 2.3 应先对****站1#站台进行全封闭围挡,悬挂警示标志并采取保护措施。 2.4 拆除安全、技术文明施工措施要求:按JCJ147《建筑工程拆除安全技术规范》等文件实施。 2.5 验收及质量评定办法: 施工范围内干净、整齐、拆除至雨棚正负零,由招标人组织验收。工程竣工后由承包人以书面形式提出申请组织验收,并提供有关资料。如验收不合格返工及延误工期造成经济损失由承包方承担。 2.6 工程结构 主体结构为钢筋混凝土结构。 3、周围环境 该拆除工程地处****市肥东县****镇,属居民区施工作业。工期短,质量要求比较高,施工场地小,作业面狭窄,现场环境复杂,作业难度大。 4、工程特点 作业难度大,工序复杂,主要作业工序采取人工加机械方式进行拆除,要在规定时间完成人力、物力、技术、财力都必须做好充分准备,施工区域应采取全封闭,并按时段进
#5机组循泵组防雨棚制作安装工程 施 工 组 织 设 计 投标单位:安徽省旌德第三建筑安装工程有限公司 编制日期: 2012年5月27日
目录 一、编制说明 二、工程概况 三、工程施工管理目标 四、项目管理组织机构及技术力量 五、与业主和施工相关单位的协调配合措施 六、施工工期安排 七、施工总平面布臵图及布臵说明 八、工程进度的保证措施 九、施工准备工作计划 十、主要施工项目质量的技术保证组织措施 十一、质量保证体系及保证措施 十二、确保安全生产技术组织措施 十三、确保文明施工的技术组织措施 十四、季节性施工的技术组织措施 十五、施工平面布臵图 十六、进度计划表
一、编制说明 一、编制说明 该项目工程自发招标书后,我公司组织工程技术人员、项目经理和现场施工各工种负责人进行了现场实地考察并认真、全面地阅读招标文件和施工图纸,在充分领会和贯彻设计意图的基础上,针对本工程的特点,结合我公司多年来类似工程的施工经验,编写了本工程的施工组织方案,以便在施工中合理、充分的使用和调配人力、物力和机械设备。 二、编制依据 编制依据主要为: 1、现行建筑工程施工及验收规范; 2、工程建设标准强制性条文; 3、现行安全规范及有关法律、法规等; 4、其他有关建筑书籍和参考资料; 5、工程所在地的地理位臵、周围环境、场地情况、施工用水、用电、材料供应及交通状况; 6、本公司的生产能力、机械设备、周转材料及资金情况;
二、工程概况 1:招标单位:皖能铜陵发电有限公司 2:投标单位:安徽省旌德第三建筑安装工程有限公司 3:项目名称:#5机组循泵组防雨棚制作安装工程 4:建设地址:安徽省铜陵市桂家湖皖能铜陵发电有限公司内 5、施工条件:三通一平,场地道路能满足施工;施工用水、用电由建设方接至施工现场;施工现场周围均为施工区,场外交通方便,根据工程施工需要安排人员、材料和机电设备进退场。 施工机械、设备、劳动力已落实到位。(详见一览表) 该项目施工采用项目部承包方式,现场设一项目管理部,人员配备齐全(详见一览表)。 6、工程施工特点 本工程施工工期短,为保证工程按期完工,各种材料及构(配)件统筹安排,按计划及 时到位,施工中组织流水作业,各工种间协调配合。 三、工程施工管理目标 一、施工技术质量管理目标 确保工程“合格”,力争“优良”。 二、安全管理目标 现场实行安全标准化管理,安全生产以现行考核指标为依据,达标率100%,杜绝安全 重大事故的发生。 三、施工进度目标 本工程总工期为20日历天,计划开工日期为2012年6月8日,计划竣工日期为2012 年6月28日。
收费站雨棚维修工程 施 工 组 织 技 术 方 案 编制单位:工程公司
编制日期:二〇一二年一月二十六日 目录 第一章施工组织设计总则 ----------------- 3 第二章编制依据、工程概况及特点 ---------- 3-5 第三章施工部署 ------------------ 5-10 第四章施工方案 -------------------- 10-18 第五章工程质量保证措施 ----------------- 18-22 第六章安全施工保证措施 ----------------- 22-25 第七章文明施工保证措施 ----------------- 25-26 第八章工期保证措施 ------------------ 26-27
第一章施工组织设计总则 1、认真贯彻执行国家及部颁有关基本建设的技术规范、规程。遵循 设计单位技术文件上的质量要求,实施质量控制及检验。 2、统筹全局、集中力量、保证重点、组织好与有关单位的协作、分期 分批配套地组织施工。 3、做好整体施工部署和分部施工方案,合理安排施工顺序、组织平行 流水立体交叉作业,充分利用空间和时间发挥作业面的使用效益。 4、坚持“百年大计,质量第一”确保安全施工,贯彻执行各项规章制度。 5、因地制宜、就地取材、厉行节约、采取革新、改造、挖潜措施、减 少投资、降低成本。强化现场科学管理、创安全、文明样板工地。 6、做好人力、物力的综合平衡调度,做好雨季施工安排,确保均衡施工, 按时完成施工任务。 7、合理紧凑的安排好施工现场平面布局,局部压缩施工临时用地。 8、贯彻执行国家,地区对环保、劳动安全、工业卫生、计量、消防的 有关规定和标准。 第二章编制依据、工程概况及特点 一、编制依据 1、招标文件、施工图纸等资料。 2、广东省建筑工程安装文明施工规范、标准。
实施性施工组织设计
施工组织设计评审表 单位:中铁十三集团公司第三工程有限公司编号:
审批页 都汶路H合同段项目经理部依据《国道317(213)线都江堰至汶川公路H合同段两阶段施工图设计文件》、《投标文件》、初步施工组织设计及现场实际情况,并结合本项目的具体情况,编制的实施性施工组织设计。设计的编制突出重点、兼顾一般,主要施工工艺、工法合理可行,工期和进度安排符合合同要求,投入的人力及机械设备能够满足工程施工的需要,施工准备及场地布置能够结合现场实际,是指导和安排现场施工的重要依据,是确保工程顺利进行,达到保质保量按期完工目的的重要保障。同意按此施工组织施工。 审批人: 二OO三年月日
签发令 都汶路H合同段项目经理部依据《国道317(213)线都江堰至汶川公路H合同段两阶段施工图设计文件》、《投标文件》、初步施工组织设计及现场实际情况,并结合本项目的具体情况,编制的实施性施工组织设计。设计的编制突出重点、兼顾一般,主要施工工艺、工法合理可行,工期和进度安排符合合同要求,投入的人力及机械设备能够满足工程施工的需要,施工准备及场地布置能够结合现场实际,是指导和安排现场施工的重要依据,是确保工程顺利进行,达到保质保量按期完工目的的重要保障。本施工组织设计自即日起执行。 审批人: 二OO三年月日
编制说明 2003年9月29日我单位接到都汶公路H合同段中标通知书后,公司领导立即召开工程准备研讨会,并选定业务骨干组成项目科技攻关小组进行工前技术准备。 项目科技攻关小组为了贯彻我集团公司“争创行业一流,实现顾客期望,奉献满意工程”的质量方针,实现“科学管理,精心施工,加快速度,降低成本,消灭通病,提高质量,树立企业形象、争创国内同类高速公路建设一流水平”的目的,研究编写了本合同段实施性施工组织设计。 该施工组织设计是结合初步施工组织设计和施工现场实际情况,编制的实施性施工组织设计。设计的编制突出重点、兼顾一般,详细介绍了每一个分项、分部工程,每一道工序的具体安排和操作方法;特殊过程的实施方案以及工程完工后的保护措施等许多内容。本施工组织是指导和安排现场施工的重要依据,是确保工程顺利进行,达到保质保量按期完工目的的重要保障。 本施工组织设计由项目科技攻关小组组长孟庆信主编,项目经理于京环主审。 在编写过程中,公司工程管理部部长黄玉江参加了现场考察和方案制定工作,为设计的编写给予了具体指导,在此谨表示忠心感谢。 项目部技术科 二OO三年十一月
目录 第一章工程概况 (2) 第二章施工部署 (4) 第三章施工准备 (7) 第四章施工平面布置 (10) 第五章施工进度 (10) 第六章主要机具计划 (11) 第七章劳动力安排 (11) 第八章主要施工方法 (11) 第九章质量、安全、消防、场容、环保管理措施 (21) 第十章降低成本技术措施和成品保护措施 (25) 第十一章冬、雨季施工措施: (26) 第十二章分项工程施工方案计划: (26) 第十三章本工程采用和推广新技术项目: (26)
第一章工程概况 ㈠工程特征: 本工程位某某大街西侧,某街南侧,用电总面崐积约为7240m2,建筑物占地面积约为1934m2。 建设单位: 设计单位: 施工单位: 本工程是一座多边形高层现代化建筑,结构形式为现浇框架──剪力墙结构,崐南北长50.4m,东西长50.4m,地下两层,地上十四层。总建筑面积为33240m2,?其崐中地下5300m2,地上27940m2。±0.000相当于绝对标高49.600M, 基底标高为-?11崐.600M, 建筑物最高点52.10M. 自然地坪约为绝对标高47.200M。 地下一层为地下停车场及其它备用房,层高3.9M, 地下二层为变配电间及其它崐备用房, 层高5.0M。首层为展厅及办公用房,层高4.5M, 二层为电话机房及办公用崐房、三层至十二层为办公用房,十四(最高层)设有电梯机房及水箱间,其中二至崐十一层高为3.6M, 其余层层高分别为3.4M、3.3M、3.5M。
本工程外墙面装饰为蓝色玻璃幕墙、灰色磨光花岗岩及灰白色面砖,坡屋顶及崐首层门厅外檐为蓝色琉璃瓦。 建筑物内设有4部电梯,4部现浇楼梯。 工程结构为现浇框剪结构,板柱梁全为现浇砼,基础采用筏形基础,抗震设防崐为8度。 钢筋为Ⅰ级钢,Ⅱ级钢。 砼:±0.00以下采用C30砼, 掺加UEA防水剂。基底垫层为C10,100厚。±0.000崐以上采用C20砼浇筑。 墙体材料为陶粒砼砌块,砼加气砌块及GY板。 总之,本工程难度较大,主要表现为以下几个方面: 1、场地狭小,建筑物占地面积与场地面积比1/3。 2、建筑物较高,垂直运输困难。 3、地下室基底深,有两层地下室,总控土量达2万多立方米,?浓度为-?11崐.600M。 4、建筑物北立面与东立临街,与街道边人行道距离很小。 5、图纸提供较晚,工期又紧,属“三边”工程。 ㈡场地及勘察情况:
绵竹市危旧房棚户区改造项目---人民医院住宅楼 1#、3#、4#、5#、7#、9#、10#房屋拆除工程 施工方案 一、编制依据 经过现场勘查,综合考虑施工安全、施工进度等要求,结合我公司多年来从事此类工程的施工经验,编制此施工组织设计。 参考规范及文件如下: 1. 现行国家规范及行业标准《房屋拆迁工程施工安全管理条例》、 《建筑拆除工程安全技术规范》、《房屋拆迁施工现场防治扬尘污染管理规定》、《城市房屋拆迁及建设工程施工现场市容环境卫生管理规定》; 2. 由甲方提供的拆除建(构)筑物的范围示意图; 3 . 其它相关专业规范及行业标准。 4.《建筑施工安全检查标准》。 5.《建筑施工扣件式钢管脚手架安全技术规范》。 6.被拆除建筑物的结构、建筑、水、电、设备及外管线,施工现场勘察得来的资料和信息。拆除工程有关的施工验收规范、安全技术规范、安全操作规程和国家、省有关安全技术规定,以及本单位的技术装备条件。 二、工程概况 1.被拆除旧建(构)筑物工程概况。 工程地点:绵竹市大南街人民医院内; 建(构)筑物结构形式:砖混结构 平面尺寸及建筑面积:包括1#、3#、4#、5#、7#、9#、10#建筑物及构筑物地面以上部分拆除工程,总占地面积约为5000平米,总建筑面积约15896平米; 层数:四至六层。 2.被拆除旧建(构)筑物周围环境。 本拆除工程位于人民医院内部,四周由民房围墙维护,出口南门一处,人民医院内来往的车辆多,施工场地狭小,建渣外运输更为不利。 4.拆除工程的合同工期或其他要求。 本工程工期;计划工期为30日历天(已安全维护和开工令送达之日算)。
本工程拆除高度,拆至室外地坪,并将拆除建渣全部清理干净,地面须达到基本平整。 三、施工组织机构的建立 针对此工程项目,我公司推选的项目班子一律持证上岗、押证施工,并且该项目经理部仅负责此工程。实行项目经理责任制,项目经理将对工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工,确保工程质量、工期、安全等方面达到目标要求。并配备技术负责人、施工主管、安全负责人及其他技术、安全、施工等专业人员组织施工管理。人员配备情况如下: 2、施工组织管理机构框图:
第一部分施工组织设计文字说明 一、编制依据、原则和范围 (一)、编制依据 1、西安咸阳国际机场高速公路施工图(第一卷~第十卷)。 2、西安咸阳国际机场高速公路土建工程工地现场勘察情况。 3、交通部颁布的有关设计、施工、验收规程及有关法律、法规和我单位的《质量手册》等有关文件。 4、我单位现有的技术、设备、人员素质、管理模式、施工经验、科技进步和施工能力等施工要素情况。 (二)、编制原则 1、遵守招标文件的各项条款、各种规范和设计图纸的原则。 2、统筹安排,突出重点、难点项目,优化施工方案,合理安排施工进度计划,合理配置施工所需劳、材、机具设备,实行标准化作业,组织连续均衡生产,做好工序衔接,紧张有序,加强施工监控,确保工程质量。 3、突出应用新技术、新工艺、新设备、新材料,提高施工的机械化作业水平,积极应用先进的科技成果,创造精品工程。 4、运用现代科学技术,采用先进可靠的安全保证措施,确保生产安全,做到文明施工。 5、根据我企业的实力,考虑工程地质、工程特点和工期要求,坚持“项目法”施工,采用机械作业,确保工程质量及安全,保证按期竣工。 (三)、编制范围 按照招标文件的划分,本施工组织设计针对西安咸阳国际机场高速公路土建工程第2标段(施工里程为:K1+768.2~K5+184.2)主线桥梁和互通工程。 二、设备、人员动员周期和设备、人员、材料运到现场的方法 (一)、设备人员动员周期 1、设备:施工机械及试验、测量设备按投标书承诺的施工进度计划安排及时进场。一个月内,主要施工机械及试验、测量仪器等第一批施工机械、设备进场。进场机械及
设备状态良好,整洁一新,并做好开工前保养;进场后,及时做好试验和测量仪器的检验标定工作,确保施工时的正常使用。 2、人员:根据施工组织设计安排,提前组织拟参与本工程施工的各类专业人员参加施工前的培训工作。使参与施工的人员了解本工程的特点和技术质量要求。接到中标通知书后,立即组织施工人员进场,组建成立项目经理部。在半个月内,项目的主要管理人员、工程技术人员全部到位。各工区的专业管理人员、技术工人及劳务人员按计划陆续到位。在一个月内完成前期的临建。 (二)、设备、人员及材料运到现场的方法 设备、人员和主要材料运到现场的原则是根据工程进度计划需要和监理工程师的指令,分期分批进入现场并根据具体情况随时加以调整。 1、设备:施工机械、设备由我局统一协调调配,以汽运的方式运抵施工现场。 2、人员:工程管理人员及工程技术人员由我局按照投标书承诺,统一委派。专业施工作业队由我局内部统一组织调度。 3、材料:项目经理部下设材设部,对本工程的材料统一管理。按材料进场计划,及时组织材料货源进场,并做好原材的检验工作,保证材料质量。施工材料主要采用汽运的方式运到施工现场;钢材、水泥等专用材料与经评审合格的专业厂家直接签订购销运输合同,以保证材料的供应和质量。 三、施工组织机构的主要职责、范围 (一)、施工组织机构的组成 根据本标段的工程特点、工程量及工期要求,我局本着以计划管理为主线,以重点、难点工程控制为重点,以质量、进度、安全、环保工作为中心的指导思想开展工作,组建成立“西安咸阳国际机场专用高速公路N2合同段项目经理部”,负责本标段的施工管理指挥工作,项目经理部下设六部一室。
目录第一章编制说明 第二章工程概况 第三章施工组织机构 第四章施工总平面布置 第五章施工总体部署 第六章施工进度计划及工期保证措施 第七章施工方案及技术措施 第八章质量保证体系及措施 第九章安全管理体系及措施 第十章文明施工措施 第十一章环境保护措施 第十二章职业健康安全体系及措施 第十三章季节施工措施 第十四章分包管理措施 第十五章与业主、设计、监理的配合 第十六章工程交付与保修 第十七章施工信息化管理
第一章编制说明 一、编制依据 1、招标文件 2、施工图纸 3、工程建设标准 1)国家法律、法规 《中华人民国合同法》 《中华人民国建筑法》 其它法律、行政法规。 2)工程建设规、标准及行业的有关规定 按国家现行的技术规及有关规定执行。 4、其它 1)我单位的质量管理体系文件、质量保证手册; 2)我单位质量保证手册及程序文件;
3)施工现场及周围环境调查记录; 4)建筑业十项新技术; 5)其他相关图集、规、标准等。 二、编制原则 1)安全第一、质量优先原则 坚持“技术可靠、措施得力、安全第一、质量优先”的原则,在安全措施落实到位、技术方案可靠、质量有保障、确保工程万无一失的前提下组织施工。施工中强化标准化管理,控制成本,控制工程造价;针对实际情况进行最优方案选取;在保证质量的前提下,合理安排进度,确保实现工期目标。 2)科学配置、经济合理原则 坚持“科学组织、合理配置、优化方案、节约投资”的原则,选派施工经验丰富的管理人员和技术人员。使用专业化施工队伍,投入高效、先进的施工设备,使之匹配合理;对工程项目的关键工序进行多方案经济技术比较,优化施工方案、强化质量管理、合理降低工程造价、缩短工期。 3)合理布局、优质高效原则 坚持“避免干扰、就近布置、方便使用、优化设置”的原则,在规定的施工围合理布置临时设施;全面贯彻执行ISO9001质量认证体系、ISO14001环境管理标准及GB/T28001-2001职业健康安全管理体系。推广、使用新技术、新工艺、新方法、新材料,确保创优规划和质量目标的实现;积极推行较先进项目管理模式,调动现场人员积极性,确保优质高效的完成工程施工任务。 4)均衡生产、确保工期原则 坚持“科学管理、统筹安排、强度均衡、留有余地”的原则,合理安排进度,网络控制,搞好工序衔接,实施进度监控,确保实现工期目标。
碧水蓝庭车库耐力板雨棚 施工组织方案 一、耐力板雨棚施工工艺流程 测量放线→钢结构防腐处理→钢结构安装→安装耐力板→打胶 →清理现场→验收 二、耐力板雨棚施工方案 1、测量放线 根据现场基准线,复核无误后放线。用经纬仪定出耐力板外表 面竖向分格母线,并用固定钢支架上的钢丝线作为标志控制线,放出每个分格中心线。 用水平仪和标准钢卷尺等在钢丝线上测出点驳耐力板的水平分 格点并做上标记。 放线定位后,要对控制定位点定时校核,以确保其分格在正确 位置。 2、耐力板雨棚元件加工制作 制作的一般要求 耐力板的制作及施工技术要求 (1)耐力板边长尺寸偏差+,对角线尺寸允许偏差+,钻孔孔位允许偏差+。 (2)耐力板最大分格尺寸不宜超过×,经特殊处理或有特殊要求, 再采取相应安全措施可以适当放宽。
(3)在施工现场中,耐力板应存放在无雨、无雾的地方,以避免 耐力板破损。 钢结构制作及施工技术要求 (1)钢结构组合构件根据施工现场实际情况选用合理的现场施工 组织方案。 (2)钢结构拼接单元节点偏差不得大于+。 (3)钢结构长度允许偏差不得超过1/2000。 (4)钢结构垂直度允许偏差1/2000,绝对误差不大于5mm。 耐力板加工 经磨边后的耐力板板块边缘不应出现炸边、缺角等缺陷。 磨边后耐力板板块的尺寸允许偏差应符合下表的要求 表4耐力板板块尺寸允许偏差(mm) 项目a≤<a≤ 边长偏差+ + 对角线偏差 注:a为耐力板板块的边长。 支承装置连接机构的加工 GB6416)的要求,五金件应符合《紧固件机械性能、螺母》GB/的规定。 3、钢结构检查
检查埋件是否有漏埋及已埋埋件的位置尺寸偏差应≤+20mm。 4、耐力板安装 耐力板安装前应检查安装位是否符合设计要求,确保安装位置 无误方可安装。耐力板安装时,应将耐力板放在平台上,夹紧前在耐 力板孔与组件间的缝内和驳接螺丝杆上注上玻璃胶,防止连接处漏 水。 5、打胶 要按设计要求选用合格且未过期的玻璃胶。 派受过训练的工人注胶,注胶应均匀无流淌。 施工中要注意及时擦净余胶。 在大风和下雨时不能注胶。 6、清洗和验收 施工完毕后,除去耐力板表面的胶带纸,用清水和清洁剂将耐力板表面擦洗干净。整理竣工资料,准备验收。 、铝塑板雨棚所用工具机具: 无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、注胶枪、风动拉铆枪、安全带等。 二、材料进场前的准备工作 此部分工作为工程的起始阶段,要以为施工服务为原则,按期、保质、保量地完成, 具体如下: (一)设计人员需在合同签订后,根据本工程的建筑图和幕墙工程方案图,在最短的时间内提出本工程的用料计划表。 (二)项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工 程的加工计划,合理组织、安排生产,保证产品及时到场。 三、安装工艺流程 搭设脚手架→放线→固定钢架的连接件→焊接钢骨架→安装铝塑板→收口构造处理→检验 四、安装注意事项 1、铝塑板的品种、质量、颜色、花型、线条应符合设计要求,并应有产品合格证。 2、雨棚钢骨架其规格、形状应符合设计要求,并应进行除锈、防锈处理。
高速公路施工组织设计方案 1.编制依据 本工程施工组织设计的编制依据为: ×××高速公路工程招标文件 ×××高速公路工程招标文件初步设计图纸 ×××高速公路工程招标文件补遗书 市政工程施工及验收技术规程: 第一篇城市道路(XX市政工程管理局) 第二篇公路(XX市政工程管理局) 第三篇桥梁(XX市政工程管理局) 第四篇下水道(XX市政工程管理局) 建设部相关行业技术标准 2.工程概况 2.1.工程简介 高速公路段为纵贯XX西部地区主要干线的立交及高架工程,连接虹桥机场延安西路高架、外环线、沪青平公路。 2.2.工程范围及设计构造 本标段为×××路至×××路的×××标段,施工范围为××路至××,主线里程桩号0-035.22—1+472.28。整个标段由69跨主线桥梁及N、S两条匝道桥梁及地面道路和排水组成。 2.2.1.桥梁设计里程 主线桥梁0-035.22—1+472.28 匝道桥梁N:0+000--0+153.60 S:0+000--0+153.60 地面道路面积40648M2 下水道由Φ300-Φ1200管道组成,总数3060M。
2.2.2.桥梁部分设计概况 2.2. 3.桥梁主要结构工程量汇总 2.2.4.道路、下水道主要工程量汇总 2.3.现场及周边建(构)物,道路交通及地下管线状况 1、根据现场勘察,涉及拆迁工程主要集中在××路和××路两侧,总量不大。 2、本工程交通状况 本工程可排用交通道路有三条:××路、××路、××路。 3、地下管线 本标段地下管线主要分布在:××路、××路、××路。地下管线较为密集,施工时必须建立管线档案,采取有关措施,确保管线安全。 2.4.业主招标的工期要求 本工期业主招标工期要求为10个月。 3.工程主要施工技术关键 针对本工程具有的综合性重大市政工程的设计构造特点,结合以往工程施工经验分析,从保证工程质量的重点要求出发,从工程的内在质量、外观质量和功
凯德MALL望京外立面装修项目 幕 墙 拆 除 施 工 方 案 编制: 审核: 批准:
一、建筑工程概况 1、工程概况表 该项目由1栋11层塔楼及1栋4层商业裙房组成,为商业综合体建筑,其中裙楼建筑高度为19.41米,塔楼建筑高度为52.95米;项目 占地面积约20501.07平方米,建筑面积约88046.17平方米。 项目整体装饰效果图 该项目所在地位于北京市朝阳区广顺北大街33号,位于广顺南大街及阜通西大 街交汇处,交通运输较为便利,地理环境优越,施工材料可通过以上路线(按规定 时间运输)顺利运输至工地现场。
二、幕墙工程概况 1、幕墙工程总体概况 该工程幕墙面积约8800平方米,幕墙形式包括裙楼立面铝板幕墙系统、塔楼立面竖明横隐玻璃幕墙系统、裙楼首层石材幕墙系统、玻璃雨棚系统等装饰形式。施工范围包括现有幕墙拆除及新增幕墙安装。 三、施工段的划分 该项目塔楼及裙楼界限明显、相对独立,塔楼及裙楼均采用框架式幕墙设计,为了具备更大的施工工作面,拆除施工时将采用裙楼和塔楼流水施工的方式进行,裙楼将从A区向B区施工,C区塔楼将采取自上而下的施工顺序进行。 施工顺序平面示意图 四、原有幕墙拆除方案 (一)、A区原有幕墙拆除方案 A区是该工程的裙楼部分,是华联商场的主入口,幕墙顶部标高为20.85米,大部分为铝板,局部为点式玻璃,入口处有铝板雨棚。以下为该部分的拆除方案: 1、点式幕墙的拆除
现状图(照片)实际节点 现有幕墙装饰面变化不大,且距 离主体结构面距离较小,为了方便施工并展开工作面作业,对于原有幕墙部位的拆除将自下而上采用吊篮进行。 1.1施工准备 1.1.1、施工人员必须认真熟悉该处结构及节点图纸,对拆除部位有清楚的了解。 1.1.2、施工前工长深化对《玻璃幕墙拆除方案》的理解,并对拆除施工操作人员进行详细安全、技术交底,使操作工人对图纸和规范要求、施工准备、施工方法和措施、注意事项有详细了解。 1.1.3、吊篮详见吊篮的施工方案; 1.1.4、机械管理人员负责将施工用电合理布置,以满足现场施工需求。 1.1.5、队伍进场前由生产经理带队对室内安全防护进行全面检查,安全员负责监督落实将楼层临边防护搭设完、洞口封堵完,在拆除过程中由专人统一指挥地面设有警戒区并竖立警戒标志,安排专人指挥和监督禁止非作业人员靠近操作区。。 1.1.6、检查楼顶部的插杆擦窗机及其配件能否正常使用。 1.1.7、施工前施工员必须对拆除安全玻璃工人进行技术及安全交底。 1.1.8、施工员在施工前应检查施工队伍工具如扳手、美工刀、玻璃吸盘、电动葫芦等以及拆卸工程所需的高空作业劳保用品。
地下车库入口雨棚施工方案
#5机组循泵组防雨棚制作安装工程 施 工 组 织 设 计 投标单位:安徽省旌德第三建筑安装工程有限公司 编制日期: 2012年5月27日
一、编制说明 一、编制说明 该项目工程自发招标书后,我公司组织工程技术人员、项目经理和现场施工各工种负责人进行了现场实地考察并认真、全面地阅读招标文件和施工图纸,在充分领会和贯彻设计意图的基础上,针对本工程的特点,结合我公司多年来类似工程的施工经验,编写了本工程的施工组织方案,以便在施工中合理、充分的使用和调配人力、物力和机械设备。 二、编制依据 编制依据主要为: 1、现行建筑工程施工及验收规范; 2、工程建设标准强制性条文; 3、现行安全规范及有关法律、法规等; 4、其他有关建筑书籍和参考资料; 5、工程所在地的地理位置、周围环境、场地情况、施工用水、用电、材料供应及交通状况; 6、本公司的生产能力、机械设备、周转材料及资金情况;
二、工程概况 1:招标单位:皖能铜陵发电有限公司 2:投标单位:安徽省旌德第三建筑安装工程有限公司 3:项目名称:#5机组循泵组防雨棚制作安装工程 4:建设地址:安徽省铜陵市桂家湖皖能铜陵发电有限公司内 5、施工条件:三通一平,场地道路能满足施工;施工用水、用电由建设方接至施工现场;施工现场周围均为施工区,场外交通方便,根据工程施工需要安排人员、材料和机电设备进退场。 施工机械、设备、劳动力已落实到位。(详见一览表) 该项目施工采用项目部承包方式,现场设一项目管理部,人员配备齐全(详见一览表)。 6、工程施工特点 本工程施工工期短,为保证工程按期完工,各种材料及构(配)件统筹安排,按计划 及时到位,施工中组织流水作业,各工种间协调配合。 三、工程施工管理目标 一、施工技术质量管理目标 确保工程“合格”,力争“优良”。 二、安全管理目标 现场实行安全标准化管理,安全生产以现行考核指标为依据,达标率100%,杜绝安全 重大事故的发生。 三、施工进度目标 本工程总工期为20日历天,计划开工日期为2012年6月8日,计划竣工日期为2012 年6月28日。
高速公路施工组织设计概述(doc 146页)
施工组织设计的文字说明 一、编制依据 1.招标代理方及××市交通局提供的招标文件。 2.招标代理方及××市交通局组织的现场考查情况。 3.招标代理方及××市交通局提供的补遗书。 4.国家现行公路工程有关技术标准、规范、规程及法律、法规文件等。 二、编制原则 1.严格遵循设计文件、技术规范和质量验收标准的原则。在编写工作中,严格按设计要求认真执行国家现行的技术规范和质量验收标准,正确组织施工,确保工程质量优良。 2.坚持实事求是的原则。在制定施工方案中,充分发挥我公司的技术优势和专业化、机械化联合作业的特点,坚持科学组织,合理安排、均衡生产,确保高速度、高质量、高效益地完成本标段的工程建设。 3.根据项目法施工的原则,组织本工程的施工。通过与业主、监理和设计单位的充分合作,综合运用人员、机械、物资、资金和信息。实现质量和造价的最佳组合。实事求是的确定工期、施工方案,确保按期、优质、安全、高效地完成所有的工程项目。 4.积极推广应用四新成果的原则,在各项工序施工中,对于能够提高工程质量、加快施工进度、降低工程成本的新技术、新设备、新工艺、新材料要积极采用,发挥科技在路桥施工中的先导作用。
××工程建设(集团)公司 二○○二年五月十 九日 1工程概况 1.1工程简述 ××一级公路建设工程是××城—××港的一级公路。它的建成将大大改善××的对外交通和投资环境,对发展××经济具有很大的作用。 ××一级公路主线采用4车道,基宽度为25.5米;大、中桥、涵洞、路基设计按百年一遇设防;桥涵设计荷载为汽—20级、挂车—100级标准。西司马港中桥、立新河中桥共2座中桥,涵洞56道。 1.2地形、地貌 本工程位于长江三角周冲积平原。系第四系全新统冲积层,表层1.5—4米为亚砂土,下部为粉砂土。地下水位较高。地势比较平坦,海拔标高一般均在4.5米以下(吴淞高程)。
防灾科技学院1#2#3#宿舍加固维修改造工程 拆除施工方案 施工单位:中国京冶工程技术有限公司 编制: 审批: 日期: 2015 年 5 月 15 日 目录 1. 工程概况 (3) 2. 编制依据 (4) 3. 施工准备 (4) 4. 施工方案 (5) 4.1拆除内容及原则: (5) 4.2重点部位拆除方法 (6) 4.3改造拆除方法: (6) 4.4渣土运输消纳措施 (8) 4.5旧料处置措施方案 (9) 5. 安全文明措施 (10) 6. 环保措施 (10)
1.工程概况 防灾科技学院南校区1#2#3#学生公寓加固维修改造工程,1#2#3#公寓均为四层砌体结构,首层层高3.8m,其余三层高均为3m。 本工程加固改造涉及到拆除、加固、增层的具体工作内容为: 1、加固区域水、暖、电力设施的拆改。 2、室外花岗岩、透水砖、混凝土路面及草坪拆除。 3、室外散水拆除。 4、需增加柱子及增大截面柱子处地面拆除。 5、一至四层走廊板墙、走廊面板以及公寓整体外墙面喷射混凝土加固区域 墙皮铲除。 6、五层活动室和楼梯房拆除。 7、需粘贴碳纤维、增大截面的梁及柱的抹灰层拆除,以及梁柱所关联的墙 体拆除;需增加约束支撑的部位墙体拆除。 8、四层顶部楼板屋面工程部分的拆除。 9、四层顶部女儿墙的拆除。 10、室内水、电、暖气、吊顶、等附属物品拆除; 11、建筑不需要的墙体、栏杆、扶手、外墙铝塑板及屋顶构筑物的拆除、 外墙挑檐的拆除、雨棚拆除。 2.编制依据 1、1#2#3#学生公寓加固维修改造加固工程施工图纸; 2、合同中关于拆除工作的条款; 3、与建设单位商定的拆除范围; 4、施工现场的具体情况; 5、相关技术、安全规定:《中华人民共和国建筑法》、《中华人民共和国大 气污染防治法》、《中华人民共和国环境保护法》、《中华人民共和国环境噪音污染防治法》、《安全生产条例》、《建设工程质量管理条例》、《建筑施工安全检查标准》、河北省建设工程施工现场管理办法、河北省建设工程施工现场环境保护工作基本标准、河北省建设工程文明安全施工管理暂行规定。
盛世名筑二期地下车库出口雨棚 安装合同 工程名称:盛世名筑二期地下车库出口雨棚安装工程 施工地点:盛世名筑二期 发包方:内蒙古加禾房地产开发公司 承包方:江苏耀联光电科技有限公司(王兴柏) 签约地点:盛世名筑二期工程部 签订日期:2015年9月11日
盛世名筑二期地下车库出口雨棚安装合同发包方(甲方):内蒙古加禾房地产开发公司 承包方(乙方):江苏耀联光电科技有限公司(王兴柏) 关于盛世名筑二期地下车库出口雨棚分包一事双方依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规、遵循平等、自愿公平和诚实信用的原则协商达成一致,订立以下内容。 一、工程名称:盛世名筑二期地下车库出口雨棚安装工程 二、工程地点:盛世名筑二期 三、工程日期:2015年9月15日;完工日期2015年11月30日。 四、承包内容及承包方式:本工程由甲方发包乙方承包,乙方按照设计图纸内容严格组织人员施工盛世名筑二期地下车库出口雨棚工程。乙方包工包料,保质量、保安全文明施工。 五、工程单价、计价方式、和付款方式: 按照地下车库出口雨棚的实际完成量计价每平米700元(按展开面积计算),立面玻璃采用12mm钢化玻璃,顶板玻璃为8+6mm夹胶钢化玻璃。待乙方按照设计图纸要求和合同约定内容全部施工完成,并经监理单位、建设单位和施工单位共同验收合格,办理结算手续,工程款顶一期房款49万元和一个凉房(具体价格依据面积大小另议),扣除5%质量保证金后剩余款项现金
多退少补。工程质保期为壹年。 六、甲方责任和义务: 1、甲方要为乙方的施工人员提供住宿场所以及施工所需的水电。保证施工现场具备施工条件。 2、甲方要按合同约定的付款方式及时向乙方拨付工程款。 3、甲方负责协调现场各劳务和配合单位的关系。 七、乙方责任和义务: 1、乙方要配备足够的管理人员和技术人员。 2、乙方要严格按照技术交底、图纸要求和施工验收规范等有关技术要求精心组织施工,确保工程质量达到规范验收标准。由乙方采购的材料必须符合相关方案要求,并向甲方提供材料的相关资料文件。本工程涉及到的相关实验费用均由甲方负责。 3、乙方要对职工做好技术交底和三级安全教育,并向甲方提供相关的书面资料。如乙方在施工期间不严格遵守建筑行业安全操作规程,由此所发生的一切安全事故由乙方自行负责,并承担相关费用。 4除外力破坏外,其它因焊接抓件不正确憋劲致使玻璃在温度应力下暴裂,均有乙方负责维修。 5、乙方要做好文明施工,必须达到“工完料清”确保每个工作面干净、整洁、创造一个良好的施工现场。 八、工程验收:
雨篷施工方案 一、工程概况 本工程为,轻钢雨篷位于,其施工面积为㎡,由于该工程土建部分已结束,脚手架已拆除完毕,外墙保温级外墙乳胶漆需重新切开并恢复,脚手架需重新搭建,所以为提高施工工程质量,保证工程的顺利进行,特制定轻钢雨篷施工方案如下。 二、编制依据 1、根据图纸设计要求及说明; 2、《普通碳素钢技术条件》(700); 3、《建筑钢结构焊接技术规程》; 4、《钢结构工程施工及验收规范》(50205-95)。 三、材料选择 1、钢挑梁采用材质为Q235B; 2、不锈钢成品驳接爪型号304,规格200; 3、镀锌管采用型号ф32×2.5; 4、成品驳接爪为不锈钢材质; 5、玻璃采用型号为6+6浅蓝色钢化夹胶玻璃。 四、施工操作步骤及工艺 1、施工准备 A:熟悉图纸了解设计意图的质量要求及细部做法,认真查看图纸并全
部领会,对照图纸与现场有不相同或不理解施工图纸,可向项目部和设计人员提出问题或意见,核对图纸无误后再进行施工。 B:按施工指定场地整齐堆放各种材料,组织施工机械的架设,安装与调试。 C:勘察施工现场并与监理、业主、土建方、项目部确定设计标高线,并对设计标高进行三方签字确认。校对三方确认标高线并引至各楼层做好标记。 D: 驳接爪、玻璃、钢型材定货加工:按照设计确定的钢型材、驳接爪、玻璃样品进行定货加工。必须注意加工的质量,它关系到现场的施工质量。 2、质量关键步骤 玻璃板块分格放线必须准确,钢型材焊接防锈处理符合设计及规范要求。驳接爪、钢型材连接、焊接必须符合设计规范。保证驳接爪、钢型材水平度、垂直度符合设计规范。钢型材、驳接爪、玻璃板块进场时需核对数量、规格、编号,并对安装的每块板块进行安装前检查,避免玻璃板块的缺角、爆边对质量的影响。 3、施工工序流程 按工艺分为:现场测量放样放线→检查验线→检查预埋件或(安装锚栓)→安装后置预埋件→制作钢结构及连接件→检查验收埋件→安装钢结构→检查、校正钢结构牛腿焊接→安装连接件及连接拉杆→检查调整钢结构牛腿、连接件及连接拉杆水平度及落水坡度→安装驳接爪转接件及所有钢架满焊→玻璃放样、校对规格尺寸→隐蔽检查办理工
云南某高速公路工程施工组织设计 1.工程概况 1.1工程简介 1.1.1 概述 本合同段起于万古小学西K94+088.17,止于会同溪北K97+860,长3.772公里。该段公路位于盐津县境内,主要控制点有万古、会同溪。除会同溪隧道外,均为沿河线。 1.1.2 主要技术标准 主线设计标准: 计算行车速度:60km/h。 隧道限界:净宽9.25m(单洞),净高5.0m。 设计荷载:计算荷载:汽车-超20。 验算荷载:挂车-120。 1.2编制依据 国家及铁道部颁发的现行有关原材料、施工控制、产品验收的规范规程、规则及验收标准等。 现场踏勘资料 铁道部有关客运专线的暂行规定。 施工图纸、设计文件等。 1.3编制原则 严格遵守国家及地方政府的有关法律、法规和条例规定。 严格执行中华人民共和国国家标准和设计、施工规范、《安全操作规程》及招标文件中的有关规定。 根据工程实际情况、围绕重点项目周密部署,合理安排施工顺序。 采用平行流水及均衡施工方法,坚持对工程施工全过程严密监控,运用网络技术控制施工进度,紧抓关键线路,确保工期目标实现。 合理配置生产要素,优化施工平面布置,减少工程消耗,降低生产成本。 严格遵守安全防护规程、《安全操作规程》,定期组织安全会议,进行安全防护教育,健全安全管理体系,落实安全责任制,坚持安全检查制度,使安全工作警钟长鸣。 制定施工方案时,首先考虑环境保护措施,注重文明施工,把确保交通畅通、周遍经济秩序良好、居民正常生活作为施工组织的前提。 根据当地的水文地质、气象条件及施工工期要求,优化施工组织设计,充分发挥本单位施工工艺水平和管理水平,严格按设计及业主的要求组织施工,合理配置人、财、机、物等要素,确保工程的顺利实施。 1.4 工程地质及水文气象 1.4.1 地形地貌 水富至麻柳湾段公路地处滇东北高原北部斜坡地带,属金沙江水系,地理坐标东经
**** 站1#站台雨棚拆除工程 施工方 案 编制人:审核人:日期:2017 年05 月24 日
、编制依据 1)现场勘察、现场建筑物及管线布置、周边环境、图纸 资料等。 (2)《建筑工程拆除工程安全技术规范》JGJ147-2004 (3)《施工现场临时用电安全技术规范》JGJ46-2005 (4)《建设工程安全生产管理条例》2003.11 (5)《建筑施工高处作业安全技术规范》JGJ80-91 (6)《城市建筑垃圾和工程渣土处置管理规定》 (7)《城市市容和环境卫生管理条例》 (8 )《建筑施工扣件式钢筋脚手架安全技术规范》JGJ130-2001 二、工程概况 1、工程概况: 工程地点: 位于**** 市肥东县**** 镇境内,是xx 站到xx 站的交通枢纽。本次拆除工程为**** 站1#站台钢筋混凝土雨棚面板及立柱的拆除。 2、工程范围 2.1 依据现场技术交底对**** 站1#站台钢筋混凝土雨棚面板及立柱的拆除 2.2 依据建筑结构现状对**** 站1#站台钢筋混凝土雨
棚面板及立柱的拆除,含雨棚面板立柱、构筑物、场地清理、整平。 2.3 应先对**** 站1#站台进行全封闭围挡,悬挂警示标志并采取 保护措施。 2.4 拆除安全、技术文明施工措施要求:按JCJ147《建筑 工程拆除安全技术规范》等文件实施。 2.5 验收及质量评定办法:施工范围内干净、整齐、拆除至雨棚正负零,由招标人组织验收。工程竣工后由承包人以书面形式提出申请组织验收,并提供有关资料。如验收不合格返工及延误工期造成经济损失由承包方承担。 2.6 工程结构 主体结构为钢筋混凝土结构。 3 、周围环境 该拆除工程地处**** 市肥东县**** 镇,属居民区施工作业。工期短,质量要求比较高,施工场地小,作业面狭窄,现场环境复杂,作业难度大。 4 、工程特点 作业难度大,工序复杂,主要作业工序采取人工加机械 方式进行拆除,要在规定时间完成人力、物力、技术、财力都必须做 好充分准备,施工区域应采取全封闭,并按时段进 行作业。
车库雨棚施工方案 车库雨棚施工方案:本工程玻璃雨棚支撑结构采用150*150*2普通镀锌方管,横梁为150*150*2,黑色树脂漆饰面。玻璃采用10mm厚钢化玻璃。现场施工需进行钢结构安装施工。 1)支撑安装雨篷结构布置情况为采用立方管作为水平方向支撑结构,方管通过预埋件与主体结构连接。立柱方管安装应编制更详细的施工计划,临时支撑及稳定措施必须进行计算,绘制详细图纸,安装程序必须保证结构的稳定性和不导致永久变形。①测量放线及埋件校核 a.根据施工图计算出结构各定位轴线的角度和各个构件长的精确位置,并记录成测量用表,需要强调的是,立柱结构的安装必须和方管的制作、验收及建筑结构施工用的量具应按同一标准进行鉴定,并具有相同的精度。 b.按照测量用表各数值,检查结构的定位轴线,精度要达到1/15000以内,以保证放线准确无误。 c.放出立柱安装位置及辅助线,精确到0.5mm。 d.对照图纸,确定实际放线与图纸标注尺寸间的误差。根据误差部位及大小,可进行主体结构修正或者对钢构件本身进行修正,以消除误差影响,保障安装精度。 e.安装前应根据放线结果检验预埋件位置及与主体结构连接情况,保证预埋件的精度和可靠性。 2)支座安装根据在埋件上弹出的定位线安装钢结构支座,定位准确后初步固定,点焊连接。 4)立柱安装注意事项 a.在现场吊装之前,应经计算确定,保证吊装过程中结构及构件的强度、钢度和稳定性。当天安装的立柱应形成稳定的空间体系。吊装机械、临时支撑点对主体结构反作用力,应以书面的形式提供给主设计师雨棚施工方案活动方案。 b.在安装面与临时堆放地点之间,留出适当宽度的道路,用于成品运送的汽车、起吊设备的交通。 c.安装过程中应做好大跨度钢架的现场安装与土建工程的进度配合及其他结构 的技术配合,尽量减少对楼面结构的影响 d.电焊连接工艺应根据钢材种类,选择相应焊条类型。如:钢材用Q235b钢,焊条相应的选用E43××。焊条要烘干后使用。焊接工作要编出焊接工艺卡,采取保证焊缝质量要求,且使产生的内应力和整个钢结构变形最小的焊接措施。 5)电焊连接应符合以下要求: a.焊条要求放在干燥的房间保管。 b.在焊条箱内放入除湿剂。 c.除去焊接体表面的湿气,结露用干燥的布将水除去。
