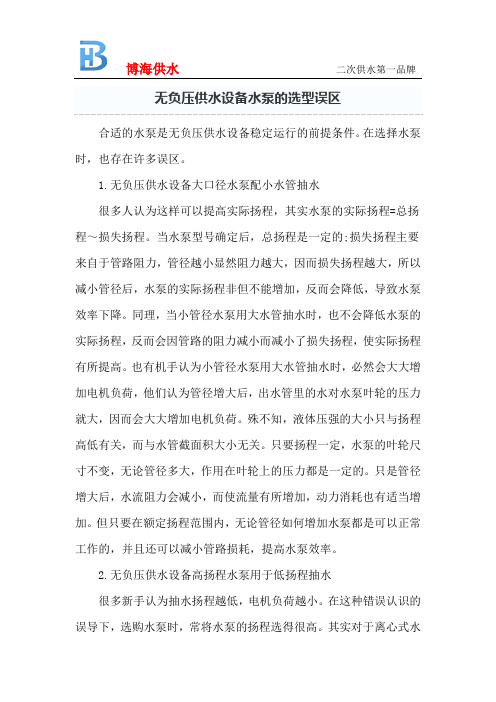

无负压供水设备水泵的选型误区
合适的水泵是无负压供水设备稳定运行的前提条件。在选择水泵时，也存在许多误区。
1.无负压供水设备大口径水泵配小水管抽水
很多人认为这样可以提高实际扬程，其实水泵的实际扬程=总扬程～损失扬程。当水泵型号确定后，总扬程是一定的;损失扬程主要来自于管路阻力，管径越小显然阻力越大，因而损失扬程越大，所以减小管径后，水泵的实际扬程非但不能增加，反而会降低，导致水泵效率下降。同理，当小管径水泵用大水管抽水时，也不会降低水泵的实际扬程，反而会因管路的阻力减小而减小了损失扬程，使实际扬程有所提高。也有机手认为小管径水泵用大水管抽水时，必然会大大增加电机负荷，他们认为管径增大后，出水管里的水对水泵叶轮的压力就大，因而会大大增加电机负荷。殊不知，液体压强的大小只与扬程高低有关，而与水管截面积大小无关。只要扬程一定，水泵的叶轮尺寸不变，无论管径多大，作用在叶轮上的压力都是一定的。只是管径增大后，水流阻力会减小，而使流量有所增加，动力消耗也有适当增加。但只要在额定扬程范围内，无论管径如何增加水泵都是可以正常工作的，并且还可以减小管路损耗，提高水泵效率。
2.无负压供水设备高扬程水泵用于低扬程抽水
很多新手认为抽水扬程越低，电机负荷越小。在这种错误认识的误导下，选购水泵时，常将水泵的扬程选得很高。其实对于离心式水泵而言，当水泵型号确定后，其消耗功率的大小是与水泵的实际流量成正比的。而水泵的流量会随扬程的增加而减小，因而扬程越高，流量越小，消耗功率也就越小。反之，扬程越低，流量越大，消耗的功率也就越大。因此，为了防止电机过载，一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。所以当高扬程用于过低扬程抽水时，电机容易过载而发热，严重时可烧毁电机。若应急使用，则必须在出水管上装一个用于调节出水量的闸阀(或用木头等物堵小出水口)，以减小流量，防止电机过载。注意电机温升，若发现电机过热，应及时关小出水口流量或关机。这一点也容易产生误解，有些机手认为堵塞出水口，强制减少流量，会增加电机负荷。其实正好相反，正规的大功率离心泵排灌机组的出水管上都装有闸阀，为了减小机组启动时的电机负荷，应先关闭闸阀，待电机启动后再逐渐开启闸阀就是这个道理。
无负压供水设备节能原理及工作原理介绍 无负压供水设备节能原理介绍: 无负压供水设备通过改变输入到交流电机的电源频率,从而达到调节交流电动机转速的目的。根据流体力学的基本定律可知:水泵类设备均属平方转矩负载,其转速N与流量Q、压力(扬程H以及轴功率P具有如下关系: --Q1/Q2=N1/N2;(1 --H1/H2=(N1/N22;(2 --P1/P2=(N1/N23 ;(3 - Q1、H1、P1----水泵在N1转速时的流量、压力(或扬程、轴功率; --Q2、H2、P2------水泵在N2转速时的相似工矿条件下的流量、压力(或扬程、轴功率。 --.将供电频率由50HZ降为45HZ, --则P45/P50=(45/503= 0.729,即P45=0.729 P50; 将供电频率由50HZ降为40HZ,则P40/P50=(40/503= 0.512,即P40=0.512 P50。无负压供水设备水泵一般是按供水系统在设计时的最大工况需求来考虑的,而用水系统在实际使用中有很多时间不一定能达到用水的最大量,一般用阀门调节增大系统的阻力来节流,造成电机用电损失,而采用变频器可使系统工作状态平缓稳定,通过改变转速来调节用水供应,并可通过降低转速节能收回投资。 无负压供水设备工作原理介绍: 一、无负压流量控制器
采用专利技术的无负压控制器时刻监测控制市政管网及补偿罐中的压力,当自来水压力不足时,无负压控制器开始工作,保证市政管网的水压不受影响,自来水公司135号文件规定市政压力不能低于2KG,无负压流量控制器不仅保证了用户用水的安全稳定,同时确保了市政管网压力的稳定。 二、双向补偿装置 采用发明专利技术储能与释放调节装置双向补偿,可自动对自来水管网进行持续水量补偿,还可以对用户管网起到稳压补偿的作用,确保该设备对自来水管网不产生负压供水低峰双向补偿器工作,将水泵出口端的高压水引向低压腔,向低压腔补水,低压腔补满后,关闭,再向高压腔继续补水,当液面逐渐上升,带压得惰性气体被挤压回能量储存装置内,这样就完成了低峰期给罐内补水的过程,当高峰期供水或市政管网压力下降时,双向补偿装置将低压腔的水向恒压腔补水,同时能量存储装置释放能量,积挤压高压腔水向低压腔补水,汇同恒压腔的市政水一同给用水补水,这样就完成了高峰期向用户补水的过程。 三、能量储存器 采用专利技术的能量储存器,内置带压不浮于水的惰性气体,当高峰期供水时,释放能量挤压高压腔水向低压补水,充分利用能量守恒定律的原理,实现高峰期给用户补水,保证罐中的水能够最大程度的补偿到用户管网中,抑制负压产生,保证不对市政管网产生影响。 无负压供水设备节能原理与工作原理由长沙兴崛供水设备有限公司描述的比较专业。
无负压供水设备水泵的选型误区 合适的水泵是无负压供水设备稳定运行的前提条件。在选择水泵时，也存在许多误区。 1.无负压供水设备大口径水泵配小水管抽水 很多人认为这样可以提高实际扬程，其实水泵的实际扬程=总扬程～损失扬程。当水泵型号确定后，总扬程是一定的;损失扬程主要来自于管路阻力，管径越小显然阻力越大，因而损失扬程越大，所以减小管径后，水泵的实际扬程非但不能增加，反而会降低，导致水泵效率下降。同理，当小管径水泵用大水管抽水时，也不会降低水泵的实际扬程，反而会因管路的阻力减小而减小了损失扬程，使实际扬程有所提高。也有机手认为小管径水泵用大水管抽水时，必然会大大增加电机负荷，他们认为管径增大后，出水管里的水对水泵叶轮的压力就大，因而会大大增加电机负荷。殊不知，液体压强的大小只与扬程高低有关，而与水管截面积大小无关。只要扬程一定，水泵的叶轮尺寸不变，无论管径多大，作用在叶轮上的压力都是一定的。只是管径增大后，水流阻力会减小，而使流量有所增加，动力消耗也有适当增加。但只要在额定扬程范围内，无论管径如何增加水泵都是可以正常工作的，并且还可以减小管路损耗，提高水泵效率。 2.无负压供水设备高扬程水泵用于低扬程抽水 很多新手认为抽水扬程越低，电机负荷越小。在这种错误认识的误导下，选购水泵时，常将水泵的扬程选得很高。其实对于离心式水泵而言，当水泵型号确定后，其消耗功率的大小是与水泵的实际流量成正比的。而水泵的流量会随扬程的增加而减小，因而扬程越高，流量越小，消耗功率也就越小。反之，扬程越低，流量越大，消耗的功率也就越大。因此，为了防止电机过载，一般要求水泵的实际抽水使用扬程不得低于标定扬程的60%。所以当高扬程用于过低扬程抽水时，电机容易过载而发热，严重时可烧毁电机。若应急使用，则必须在出水管上装一个用于调节出水量的闸阀(或用木头等物堵小出水口)，以减小流量，防止电机过载。注意电机温升，若发现电机过热，应及时关小出水口流量或关机。这一点也容易产生误解，有些机手认为堵塞出水口，强制减少流量，会增加电机负荷。其实正好相反，正规的大功率离心泵排灌机组的出水管上都装有闸阀，为了减小机组启动时的电机负荷，应先关闭闸阀，待电机启动后再逐渐开启闸阀就是这个道理。
真空泵选型 真空泵的作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。概括地讲从大气到极高真空有一个很大的范围，至今为止还没有一种真空系统能覆盖这个范围。因此，为达到不同产品的工艺指标、工作效率和设备工作寿命要求、不同的真空区段需要选择不同的真空系统配置。为达到最佳配置，选择真空系统时，应考虑下述各点： 确定工作真空范围: ----首先必须检查确定每一种工艺要求的真空度。因为每一种工艺都有其适应的真空度范围，必须认真研究确定之。 确定极限真空度 ----在确定了工艺要求的真空度的基础上检查真空泵系统的极限真空度，因为系统的极限真空度决定了系统的最佳工作真空度。一般来讲，系统的极限真空度比系统的工作真空度低20%，比前级泵的极限真空度低50%。 被抽气体种类与抽气量 检查确定工艺要求的抽气种类与抽气量。因为如果被抽气体种类与泵内液体发生反应，泵系统将被污染。同时必须考虑确定合适的排气时间与抽气过程中产生的气体量。 真空容积 检查确定达到要求的真空度所需要的时间、真空管道的流阻与泄漏。 考虑达到要求真空度后在一定工艺要求条件下维持真空需要的抽气速率。 主真空泵的选择计算 S=2.303V/tLog(P1/P2) 其中： S为真空泵抽气速率(L/s) V为真空室容积（L） t为达到要求真空度所需时间(s)
P1为初始真空度(Torr) P2为要求真空度(Torr) 例如： V=500L t=30s P1=760Torr P2=50Torr 则: S=2.303V/t Log(P1/P2) =2.303x500/30xLog(760/50) =35.4L/s 当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。实际上还应当将安全系数考虑在内。目前工业中应用最多的是水环式真空泵和旋片式真空泵等 一般的要求是： 1、真空度、真空容积、主要介质、温度、主要容积类设备。 2、真空流入介质及流量、压力、温度、规律。 3、抽气量、抽出气体介质、温度。 4、真空设备的占地面积、自动化程度、真空管道规格 选用真空泵时需要注意事项： 1、真空泵的工作压强应该满足真空设备的极限真空及工作压强要求。如：真空镀膜要求1×10-5mmHg的真空度，选用的真空泵的真空度至少要5×10-6mmHg。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。 2、正确地选择真空泵的工作点。每种泵都有一定的工作压强范围，如：扩散泵为10-3~10-7mmHg，在这样宽压强范围内，泵的抽速随压强而变化，其稳定的工作压强范围为5×10-4~5×10-6mmHg。因而，泵的工作点应该选在这个范围之内，而不能让它在10-8mmHg下长期工作。又如钛升华泵可以在10-2mmHg下工作，但其工作压强应小于1×10-5mmHg为好。
无负压供水设备企业标准 1、总则 1.1为使管网叠压(无负压)供水技术在工程设计、施工及验收中，做到技术先进、经济合理、安全卫生、维护方便、确保质量，制定本规程。 1.2本规程适用于新建、扩建或改建的城镇企事业单位和居民区采用管网叠压(无负压)供水技术的生活给水工程。 管网叠压(无负压)供水技术如用于工业生产、消防等给水工程时，还应参照现行有关规范或规定执行。 1．3本规程不适用于可能对公共供水管网会造成有毒污染的相关行业(医院、医药、化工、核工业等)的管网叠压(无负压)供水工程。 1.4管网叠压(无负压)供水设计与城市供水总体规划的要求协调一致，并应根据工程的具体情况，进行必要规则和试验，做到因地制宜，力求稳妥，统一管理，确保安全。 1.5水泵直接从室外给水管网吸水供水装置应符合《管网叠压供水设备》CJ ／TXXX的规定。 1.6管网叠压(无负压)供水设计、施工及验收，除执行本规程外，还应符合国家现行的有关标准、规范的要求。 2、术语 2.1管网叠压(无负压)供水 由水泵叠加市政供水管网水压，直接从市政供水管网中取水增压的供水方式。
2.2管网叠压(无负压)供水设备 由防污隔断单元、变频加压单元、压力补偿单元、压力变送器、微机控制单元和管路系统等组成，并在市政供水管网允许的条件下，通过变频水泵运行或非运行时间均能自动、连续地向给水管网供水的设备。 3、管网叠压供水设备 3.1一般规定 3.1.1用于管网叠压供水的供水设备应结构合理、占地面积小、节能、自动化程度高、管理操作简便、运行安全可靠、安装方便、易于维护。 3.1.2管网叠压(无负压)供水设备的性能、材质和卫生要求等，应满足当地行政主管部门及供水企业对供水水质、管网安全、用水管理、生产调度等方面的要求。 3.1.3管网叠压(无负压)供水设备按结构形式可分为： l）室外整体式； 2）室内整体式； 3）室内分体式。 3.1.4管网叠压供水设备按有无调节装置可分为： 1）水箱调节： 2）气压水罐调节； 3）无水箱，亦无气压水罐调节。 3.1.5水泵直接从室外给水管网吸水时，其供水装置应由下列组件组成：l）水泵机组； 2）吸水管、出水管等管道系统；

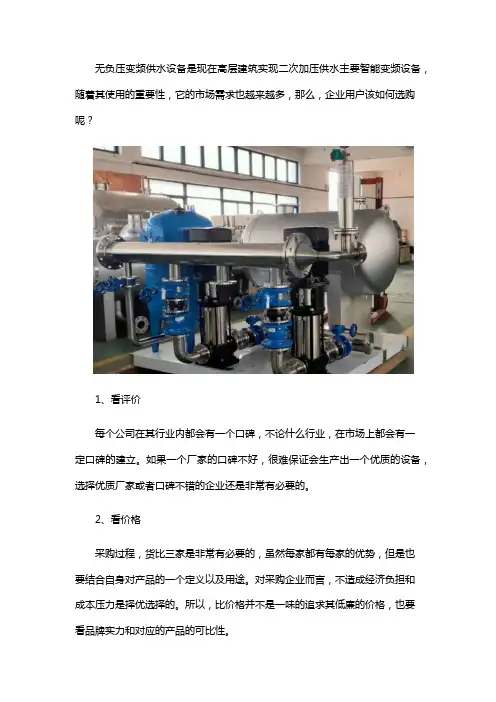

无负压供水机组详细介绍： 充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。相比较于传统的带水池的供水设备可节约大量的电能运行成本及成本。 无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。 概述 节能减排是中国目前热门趋势，公司在变频恒压供水设备的基础上开发了无负压供水设备，无负压供水设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。相比较于传统的带水池的供水设备可节约大量的电能运行成本及成本。 无负压供水设备无需建造水池、水箱，占有空间相对较少，节省设备的初期和节省了冲洗水池，给水池消毒的费用。无负压供水设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型供水设备。目前通用的变频恒压供水，取消了地面水池，减少了水质的二次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。因此，无负压供水设备将是变频恒压供水设备的发展与延伸。 无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的(且丝毫不会影响管网其它用户水)，又节省建水池，水箱的投次，在保证管网水质的同时(无二次污染)，又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。无负压供水设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。 水泵，应符合下列规定： 1应采用低噪声、节能型离心泵; 2宜设两台或两台以上; 3水泵过流部分宜采用不锈钢材质。 安装方式：

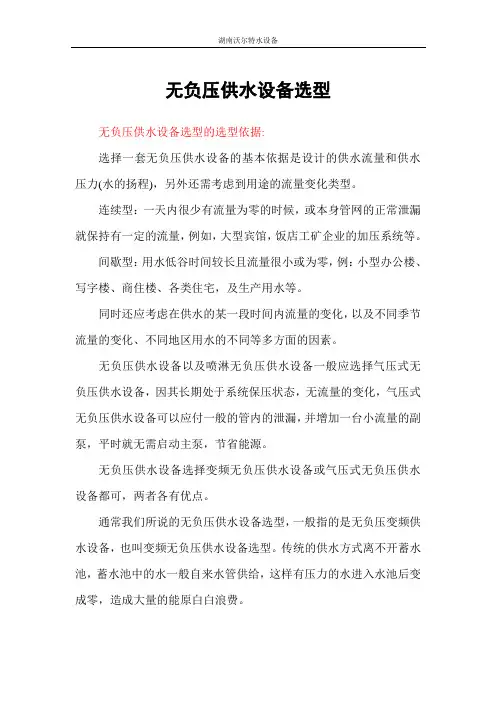

无负压供水设备选型计算 工程概况： 本项目为某小高层住宅楼工程，建筑物高度约38、6米，工程中生活给水水源为市政自来水管网，水质符合国家《生活饮用水卫生标准》要求。需二次加压户数为40户，按单卫一厨考虑；工程中生活给水采用分区供水方式；一至七层为市政管网直供；八层以上有设备加压，用水高峰期时自来水压力为0。4MPA，自来水进出水管径为 DN100，配一块DN100的总水表。 青岛三利： 一、设计原则 公司技术人员根据本工程特点，市政管网的供水状况以及工程的拟用水情况，结合我公司多年从事无负压技术研究的经验以及我公司无负压产品的独特技术，本着技术先进合理、运行安全可靠、卫生环保健康的原则，同时考虑一次性投资、占地面积、运行费用、日常维护管理、供水安全的情况，为本工程选用一套WWG无负压（无吸程）增压稳流供水设备保证整个系统的供水。 二、设计依据 1、本工程的基本资料 2、《建筑给水排水设计规范》GB 50015-2003 3、《泵站设计规范》GB/T50256-97 4、《给水排水设计手册》第2册（核工业第二研究设计院主编，
中国建筑工业出版社出版） 5、《高程建筑给水排水设计手册》（第二版，湖南科学技术出版社 出版） 6、《给水排水设计手册》第1册。常用资料（中国市政工程西南 设计院主编，中国建筑工业出版社出版） 7、《三利产品设计手册》 三、方案选型计算 1、设计生活给水流量 根据《建筑给水排水设计规范》（GB 50015-2003）第3.6.4条款计算设计流量： 根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出住宅共40户，每户按单卫一厨设计的最大用水时卫生器具的给水当量 平均出流概率： U0=q0.m.k h/0.2.Ng.T.3600(%) 其中： U0--生活给水管道最大用水时卫生器具给水当量平均出流概率 q0--最高用水日的用水定额，取250L/(人/D) m --每户用水人数，取3.5人 kh --小时变化系数，取3.0 Ng --每户设置的卫生器具给水当量数，取Ng=4.0 T—用水时间，T=24H
在真空泵选型前，我们一定弄清楚几个基础概念： 真空理论上是指容积里面不含有任何的物质。（现实中是不存在真正的真空的）通常把容器内气压低于正常大气压（101325 Pa）的都称之为真空状态。 真空度表示处于真空状态下的气体稀簿程度，通常用压力值来表示。实际应用中，真空度通常有绝对真空和相对真空两种说法。从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值，从表上表示出来的数值又称为表压强，业界也称为极限相对压强，即：真空度=大气压强-绝对压强(大气压强一般取101325Pa，水环式真空泵极限绝对压强3300Pa；旋片式真空泵极限绝对压强约10Pa) 绝对真空&相对真空 极限相对压强相对压强即所测内部压强比“大气压”低多少压强。表示出系统压强实际数值低于大气压强的数值。由于容器内部空气被抽，因此内部的压强始终低于容器外部压强。所以当用相对压强或者表压强表示的时候，数值前面须带负号，表示容器内部压强比外部压强低。 极限绝对压强绝对压强即所测内部压强比”理论真空(理论真空压强值为0Pa)”高多少压强。它所比较的对象为理论状态的绝对真空压强值。由于工艺所限，我们无论如何都不能将内部压强抽到绝对真空0Pa这个数值，因此，真空泵所抽的真空值比理论真空值要高。所以当用绝对真空表示时，数值前面无负号。 例如，设备的真空度标为0.098MPa，实际上是-0.098MPa 抽气量抽气量是真空泵抽速的一个衡量因素。一般单位用L/S和m3/h来表示。是弥补漏气率的参数。不难理解，理论下抽一个相同体积的容器，为什么抽气量大的真空泵很容易抽到我们所需的真空度，而抽气量小的真空泵很慢甚至无法抽到我们想要的真空度？因为管路或者容器始终不可能做到绝对不漏气，而抽气量大的弥补了漏气所带来的真空度下降的因素，所以，大气
真空泵基础知识及选型指导 一、基础知识 1、真空的概念 “真空”一词来自拉丁语“vacuum”，原意为“虚无”、“空的”。真空是指在给定空间内低于环境大气压力的气体状态，即该空间内的气体分子密度低于该地区大气压力的气体分子密度，并不是没有物质的空间。水环真空泵应用于低真空（105—103 Pa）领域 2、真空的测量单位 在真空技术中，表示处于真空状态下气体稀薄程度的量称为真空度，可用压力、分子数密度、平均自由程和形成一个单分子层的时间常数等来表征，但通常用气体的压力（剩余压力）值来表示。气体压力越低，表示真空度越高；反之，压力越高，真空度越低。 法定的压力计量单位为帕［帕斯卡］，符号为Pa 1Pa=1N.m-2 此外，还可用真空度的百分数作测量单位。 δ——真空度百分数（%）P——绝对压力（Pa）Pb-P 表示真空压力表读数，表压力（用Pe表示）真空度百分数δ（%）与压力P对照表 3、单位换算 1atm（标准大气压）=1013.25hPa（百帕） 1mmHg（毫米汞柱）=1Torr（托）=1.333 hPa（百帕） 1bar（巴）=1000 hPa（百帕） 1mbar（毫巴）=1 hPa（百帕）
１inHg（英寸汞柱）=25.4mmHg（毫米汞柱）=33.8 hPa（百帕） 4、相关术语 ◇气量——水环真空泵的气量是指入口在给定真空度下，出口为大气压1013.25hPa时，单位时间通过泵人口的吸入状态下的气体容积，m3/min 或m3/h 。 ◇最大气量——水环真空泵的最大气量是指气量曲线上的气量最大值，m3/min或m3/h。 ◇真空度（或称作压力）——水环真空泵的真空泵是指入口处在真空状态下气体的稀薄程度，以绝对压力表示，Pa、hPa、kPa。 ◇极限真空度（或称作极限压力）——水环真空泵的极限真空度是指入口处气量为零时的真空度，Pa、hPa、kPa。 ◇压缩比——吸入压力下气体容积与压缩后气体容积之比 ◇饱和蒸汽压——在给定温度下，某种物质的蒸汽与其凝聚相处于相平衡状态下的该种物质的蒸汽压力。 二、选型指导 真空泵的工作压力应该满足真空设备的极限真空及工作压力要求。通常选择泵的真空度要高于真空设备真空度半个到一个数量级。2BVX、2BEX 系列真空泵吸气压力范围在33hPa——1013.25 hPa之间，在此范围内，气量随吸气压力的不同而变化。根据气量和真空度选择合适的泵。保证工艺要求的真空度或抽走需要排走的气体。泵的工作点尽可能要求在高效区
一、无负压供水设备的工作原理 自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。 无负压供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。智能控制系统核心部分采用西门子可编程控制器，程序软件的编制及设计由资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成，设备具有界面直观，操作简便可靠，性能稳定，高智能化等诸多特点。调节罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空，从而达到罐内外压力平稳，由此不对市政管网造成负压影响，不影响其它市政管道用户的正常用水。 二、无负压供水设备的特点 1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。 2、卫生无污染：设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。 3、节能效果显著：全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。无负压供水设备大部分时间在较低频率下运行，耗电量少。采用变频技术，进一步节能，综合节能一般可达50%以上。 4、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。 5、投资节约：无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此设备选型较，设备投资减少；水质无污染，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。 6、设备电气配置灵活：电气控制部分既可采用变频恒（变）压控制，也可采用压力(BZG 气压型）直接控制。 三、无负压供水设备应用范围：
1 总则 总体要求 二次供水系统的设计参数应与市政供水管网的供水能力和用户的用水需求相匹配； 二次供水设施应独立设置，并应有建筑维护结构； 二次供水设施应具有防污染措施； 二次供水设施应具有安全运行保障措施； 二次供水设计中涉水产品应符合现行国家标准《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219的规定； 二次供水设施应具有就地自动和手动控制方式，可采用远程控制，实现无人值守； 本标准适用二次供水设施（含无负压供水设备）的验收标准； 引用主要标准、规范和法规（现行） 《建筑给水排水设计规范》（GB 50015-2003） 《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002） 《给水排水管道工程施工及验收规范》（GB 50268-2008） 《室外给水设计规范》（GB 50013-2006） 《生活饮用水输配水设备及防护材料的安全性评价标准》（GB/T 17219-1998） 《生活饮用水卫生标准》（GB 5749-2006） 《二次供水设施卫生规范》（GB 17051-1997） 《生活饮用水输配水设备及防护材料的安全性评价标准》（GB/T17219-1998） 《二次供水工程技术规程》（CJJ 140-2010） 2 术语 二次供水 当民用与工业建筑生活饮用水对水压、水量的要求超过城镇公共供水或自建设施供水管网能力时，通过储存、加压等设施经管道供给用户或自用的供水方式。 二次供水设施 为二次供水设置的泵房、水池（箱）、水泵、阀门、电控装置、消毒设备、压力水容器、供水管道等设施。无负压供水设备供水 利用城市供水管网压力直接增压的二次供水方式。 3 系统选择 一般规定 二次供水系统的设计应与城镇供水管网的供水能力和用户的用水需求相匹配。 二次供水系统的设计应满足安全使用和节能、节电、节水、节材的要求，并应符合环境保护、施工安装、操作管理、维修检测等要求。 供水方式选择 二次供水应充分利用城镇供水管网压力，并依据城镇供水管网条件，综合考虑小区或建筑物类别、高度、使用标准等因素，经技术经济比较后合理选择二次供水系统。 二次供水系统可采用下列供水方式： A 变频调速供水设备供水； B 无负压供水设备供水； 4. 技术要求 泵房要求 泵房一般规定：
无负压供水设备选型参数 无负压供水设备选型参数-无负压供水设备的运行控制功能 手动控制：人为操作面板开关控制设备 自动控制：设备根据传感信号自动改变其工作状态 远程监视：管理人员即便远离现场也能随时监视设备的控制状态温度控制：在热水循环系统中，可根据温度控制设备的工作状态市政水压监控：当市政管网压力可以达到用户所需水压时，给水系统自动处于停止状态自动软启动：设备自动开机时，有变频器或软启动器来实现软启。 无负压供水设备选型参数-无负压供水设备产品组成部分： 1、组合式不锈钢水箱（带泵房）。 2、智能化电气控制系统。 3、低噪音不锈钢多级离心泵（KCDL系列）。 4、无负压进水装置及防倒流装置。 5、不锈钢成套管路。 6、压力、液位信号采集、反馈设施。 无负压供水设备选型参数-无负压供水设备主要技术指标流量范围0--5000m3/h 压力范围0--2.5MPa 控制功率0-280Kw 压力调节精度≤0.01MPa
环境温度0--+40℃ 相对湿度≤90%以下（电控部分） 电源380V(1±10%)50Hz±2Hz 稳流补偿器0.5m3--100m3 无负压供水设备选型参数-无负压供水设备节能: 普通给水设备：自来水全部放入水池中，原有的压力全部为零，再从零开始重新加压给水，原有的能量白白浪费。这种给水方式能耗大，设备运行费用高，使用不经济。 无负压供水设备与自来水管道直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。设备大部分时间在较低频率下运行，耗电量少。采用长方独有的优化变频技术，进一步节能。综合节能一般可达50-70%以上。设备完全停机时，节能可达100%。
