无负压供水设备选型方法及依据
在选择无负压供水设备的型号的时候要慎重，如果型号不对，那么在以后使用的过程中可能会导致用户不能正常用水或者是减少了设备的使用寿命，更甚至会出现危险事故。

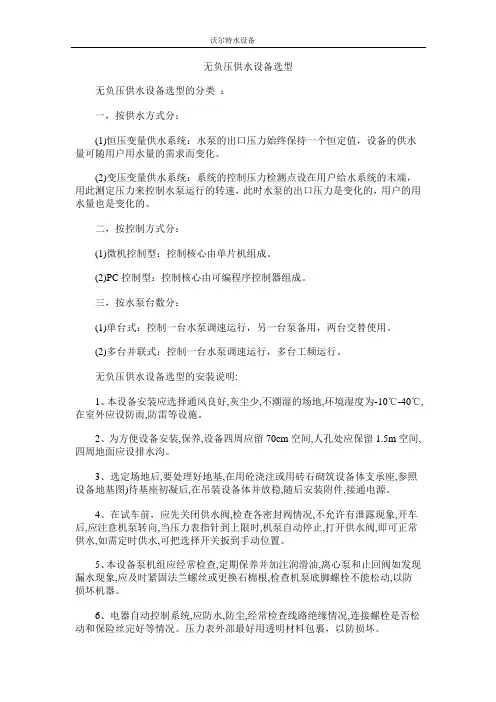

每个厂家的无负压供水设备型号都有所差别，但是选型的方法是一样的。无负压供水设备型号有：HD（X）WF2系列、HD（X）WF3系列、HD（X）WF4系列等，例：HD（X）WF2PS12-5
HD（X）WF--无负压，（X）代表箱式
2--表示水泵的台数
PS--表示水泵
12-5--水泵型号

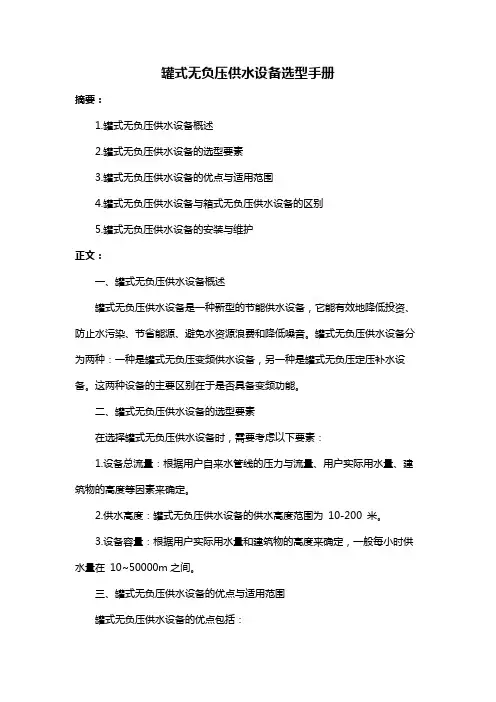

无负压供水设备选型方法及依据

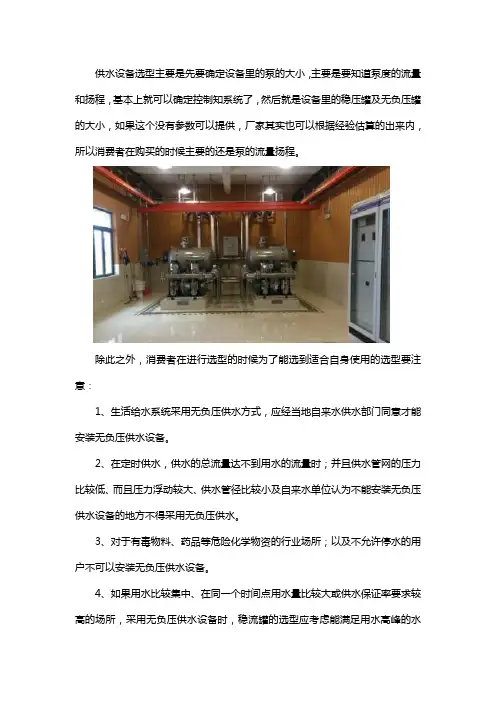

1、对无负压供水设备的选型建议由专业人员提供或指导。一般情况可采用建筑设计图中的给排水设计图所标定的流量及扬程进行无负压供水设备选型，所以在选型的时候，如果有给排水设计图最好是向供水设备厂家提供设计图。
2、无负压供水设备的选型主要依据用户的供水参数（流量、扬程等），满足最不利点要求，选型时应考虑系统沿程和局部压力损失。（一般沿程损失的计算可参考每10米沿程增加1米扬程的方法计算。无负压供水设备即大楼从泵房至楼顶最不利配水点管路总长100米，那么沿程损失可大概认为是10米，在确定扬程时，应增加10米计算）。
3、用户提供供水量与供水压力外，还应提供自来水管网管径（便于和设备进水口对接，一般为DN80、DN100）和自来水管网在用水高峰时的供水压力值（因设备为叠压该数据便于计算扬程）。

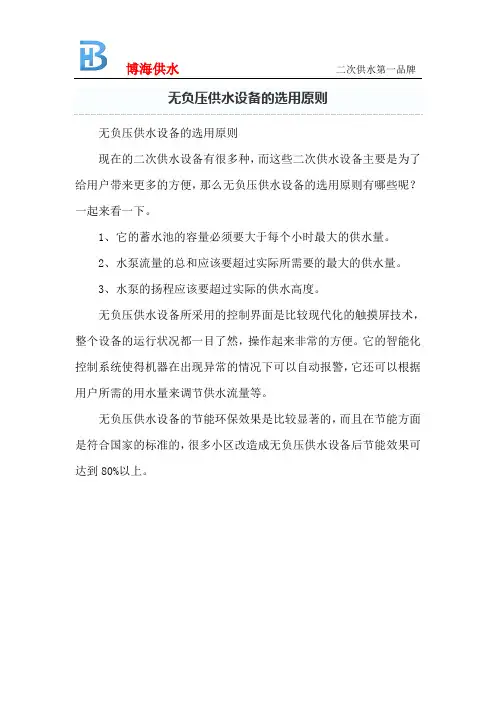

4、无负压供水设备选型的工作点应充分考虑水泵效率区域。
