施工图设计说明书
一、概述
1．工程概况
金乡路位于平谷中心城区，道路为南北走向。南端与新平北路相交，北端与平关路、谷丰路（平程路）相交，是平谷区通往北部乡镇及密云县的主要道路。本次工程范围南起新平北路，经北环东路、平谷南街，北至平关路，道路全长1086m。
金乡路现况存在的问题主要为主辅路路面病害、主辅隔离带缘石破损、标线模糊、标志不完善，高峰期及节假日较为拥堵等。为提高道路的整体通行水平，增加车辆运行舒适度，受北京绿都基础设施投资有限公司委托，中交公路规划设计院有限公司对金乡路进行大修施工图设计。
设计内容主要包括主辅路路面结构的新建、主辅隔离带路缘石更换、新建主路边缘平石、更换辅路边缘雨水口、交叉口及公交车站交通组织、重新施划标线、增设部分标志等。由于金乡路全路段人行步道已于近期更换完毕，本次设计不包含人行步道部分。
2．设计标准
⑴城市主干路标准，横断面为三幅路，规划红线宽度50米；
⑵路面为沥青路面，设计轴载：BZZ-100；
3．设计依据
(1)《城市道路设计规范》（CJJ37-90）；
(2)《城镇道路养护技术规范》（CJJ36-2006)；
(3)《公路沥青路面设计规范》（JTG D50-2006）；
(4)《公路沥青路面施工技术规范》（JTG F40-2004）；
(5)《道路交通管理设施设置规范》(DB11/T493-2007)；
(6)《城市道路沥青路面定型结构图表》（BSY-TD11-2002北京市市政工程设计研究总院）；
(7) 1：500电子地形图（北京绿都基础设施投资有限公司提供）；
(8)弯沉检测数据（北京绿都基础设施投资有限公司提供）；
(9)路面结构取芯成果（北京市路州交通技术咨询有限公司）。
二、施工图设计
1．平面设计
考虑到本次设计为大修改造工程，平面维持现状不变。
设计起点K0+085，与新平北路接顺，设计终点K1+171，与谷丰路、平关路接顺。道路全长1086m。
2．纵断面设计
考虑本次设计为大修改造工程，且道路两侧均为建成区，设计纵断面基本与现状纵断面相同，以与新建步道接顺，满足道路排水需求、沿线企事业单位出入需求。
受上述限制，本次纵断面设计最小纵坡为0.11%，位于金乡路与谷丰路接顺段。最大纵坡为
0.69%，最小坡长为31.93米，竖曲线最小长度为40米。
3．横断面设计
横断面维持现况不变，即5米（人行步道）+6米（辅路）+3米（主辅隔离带）+18米（主路）+3米（主辅隔离带）+6米（辅路）+5米（人行步道），全宽46米。
标准路段主路18米行车道布置为0.5米（路缘带）+4.25米（行车道）+4米（行车道）+0.5米（双黄线）+4米（行车道）+4.25米（行车道）+0.5米（路缘带）。
主路路拱采用直线接抛物线型，直线横坡为双向1.5%；主辅路分隔带横坡为1.5%；辅路路拱采用直线型，由于辅路人行步道及乙1型路缘石为新建，为使新建辅路边缘高程与乙1路缘石的中部接顺，本次设计不再指定辅路横坡，施工中应根据现场实际情况复测接顺。
此外，公交车站、平谷南路等处横断面布置详见《交通标志标线设计图》。
4．路面结构设计
（1）主路
新建主路路面结构同谷丰路，设计弯沉值为26.5（1/100mm）。
面层：上面层 5cm中粒式沥青混凝土AC-16C
乳化沥青粘层（0.4～0.6L/m2）
下面层 7cm粗粒式沥青混凝土AC-25C
改性乳化沥青透层（1.0～1.2L/m2）
基层：15cm石灰粉煤灰稳定碎石（7天无侧限抗压强度≥0.8Mpa）
15cm石灰粉煤灰稳定碎石（7天无侧限抗压强度≥0.8Mpa）
15cm石灰粉煤灰稳定碎石（7天无侧限抗压强度≥0.8Mpa）
总厚度 57cm。
（2）辅路
辅路设计弯沉值为49.5（1/100mm）。
面层：上面层 5cm中粒式沥青混凝土AC-16C
改性乳化沥青透层（1.0～1.2L/m2）
基层：15cm石灰粉煤灰稳定碎石（7天无侧限抗压强度≥0.8Mpa）
15cm石灰粉煤灰稳定碎石（7天无侧限抗压强度≥0.8Mpa）
总厚度为35cm。
（3）路口
与辅路相连、供沿线企事业单位出入的开口采用路口结构铺筑。
面层：上面层 5cm中粒式沥青混凝土AC-16C
改性乳化沥青透层（1.0～1.2L/m2）
基层：15cm石灰粉煤灰稳定碎石（7天无侧限抗压强度≥0.8Mpa）
15cm石灰粉煤灰稳定碎石（7天无侧限抗压强度≥0.8Mpa）
总厚度为35cm。
（4）路缘石、平石
根据现场调查，现况主辅路隔离带路缘石为乙
2
直线型路缘石，由于这种路缘石与路面基层接触面较小，若缘石后背没有现浇混凝土处理，受雨水下渗、车轮剐蹭等作用，一定时间后缘石与基层将脱离，从而发生移动，进而导致路面破坏。为使新建路面结构稳定，更换路缘石采
用混凝土甲
2L
型缘石，增加缘石与基层接触面积，防止侧移与倾覆。主辅隔离带开口处，采用
半径为1.5m的异型预制甲
2L
型缘石。
一般两侧为立缘石，中间路面满铺的道路，往往由于施工机械难以压实路面边部，而造成边部隆起、疏松，这部分一般较其他部分更早破坏。为保证路面结构的压实度，保证面层密实，
防止雨水渗透，并利于日后维护，路面不采用满铺。在甲
2L
缘石与主路路面之间增设25cm宽混凝土平石，平石厚度为10cm。由于辅路仅车辆临时停车，交通量小，其路面边缘不设平石。
（5）公交站台铺装
由于现状公交车站距离交叉口较近，公交车停靠时影响道路通行能力，造成一定的延误，本次设计结合交通工程设计，对公交车站位置进行适当调整，以增加道路通行能力。
公交站台铺装采用5cm步道方砖+2cm中砂找平层+15cm无砂透水混凝土，总厚度为22cm。
（6）路面结构搭接处理
新建路面结构与原有路面结构相接处，路面面层、基层采用错层搭接方式，以尽量避免裂缝产生。沿道路纵向每层搭接宽度为0.5米，搭接宽度为道路全宽。
（7）施工要求
石油沥青选用A级沥青，沥青标号为70号。在摊铺沥青下面层前必须洒布透层油,透层油采用PA-2乳化沥青,洒铺量为 1.0～1.2L/m2,透入基层的深度不得小于5mm,撒布石屑用量为2.5m3/1000m2. 沥青面层之间、沥青层侧壁之间需喷洒一道粘层油,粘层油采用PA-3乳化沥青,洒铺量为0.4～0.6L/m2.新旧路沥青面层搭接处,原沥青面层侧壁也应喷洒粘层油。
除此，施工过程应按照《公路沥青路面施工技术规范》要求进行。
5．交叉设计
考虑与金乡路相交的新平北路、北环东路主辅路路面状况良好，因此金乡路与这两条道路的交叉口区域不再进行改变，施工时注意与其衔接平顺。
6．排水设计
由于金乡路辅路雨水口沉陷、破损比较严重，本次设计对雨水口进行拆除重建。雨水口采用市政标准偏沟式双篦雨水口（PT04-03），雨篦根据业主要求指定。
7．交通工程设计
为降低高峰期交叉口区域车辆延误，减少公交车停靠对社会车辆的影响，缓解道路拥堵状况，对全线交通组织进行综合设计。
金乡路与新平北路、北环东路交叉口，金乡路进口道渠化为4条车道，分别为专右、直行、直行、专左，其中专右车道提前通过主辅隔离带开口进入辅路；出口道渠化为2条车道。
金乡路与平谷南街交叉口，金乡路进口道渠化为3条车道，分别为专右、直行、直左，出口道渠化为2条车道。
针对金乡路与新平北路交叉口，由于交叉口附近出租车、摩托车停靠较随意，经常导致转弯车辆延误，本次设计建议在辅路适当位置施划停车位，规范停车秩序。
交通标线
标线分为白虚线（车道分界线）、白实线（车道分界线或路面边缘线）、双黄线（中央分隔线）、公交专用车道线（黄虚线）、人行横道线、车辆停止线、导向箭头、减速让行图案、自行车地面标记图案等。
白虚线（车道分界线）：采用6-9线，线长6米，线间距9米，线宽0.15米。
白实线（车道分界线或路面边缘线）：线宽0.15米。
双黄线（中央分隔线）：线宽0.15米，两标线间隔为0.2米。
公交专用车道线（黄虚线）：采用4-4线，线宽0.25米。
人行横道线（白色斑马线）：线长5米，线宽0.45米，线间距0.6米。
导向箭头（白色）：箭头长6米。
其余详见《道路交通管理设施设置规范》。
●交通标志
于辅路新辟专右车道的，需新增出口标志。标志版面宽1.2米，高2.5米，为铝反光牌面，标志架为单柱式。设置位置为出口处及出口前80米处。
●隔离栅
为使借用辅路右转车辆与辅路行人、非机动车分隔，辅路自停止线始30m范围内安置隔离栅，隔离栅高度为0.7米。
三、施工注意事项
1、施工前应注意现况道路曾开槽处，探明地下管线分布，并对管线进行保护加固，避免发
生事故。
2、由于设计中线（平面）、纵断根据电子地形图数据拟合，施工前应进行实测，对设计文
件进行校核，若有不符，及时联系设计人。
3、路基必须密实、均匀、稳定，路床土基回弹模量值应大于30MPa，当土基回弹模量达不
到此标准时需进行路基处理。
4、由于人行步道及乙1型路缘石均为新建，为保证辅路路面边缘高程与新建乙1型路缘石
接顺，施工前应对设计高程进行校核。
注：合同范本有风险，使用需谨慎，法律是经验性极强的领域，范本无法思考和涵盖全面，最好找
专业律师起草或审核后使用，谢谢您的关注！
建筑施工图设计总说明 一、设计依据 1、方已审核通过的建筑设计方案。 2、甲方来往的书信，传真等文件。 3、国家现行建筑设计的有关规范、标准《民用建筑设计通则》(GB50352-2005 ) 《高层民用建筑设计防火规范》 (GB50045-95-2005 版) 《办公楼建筑设计规范》 (JGJ67-2006 ) 《汽车库、修车库、停车场设计防火规范》 ( GB50067-97.2003 年版) 《汽车库建筑设计规范》 (JGJ100-98 ) 玻璃幕墙工程技术规范》JGJ102-2003 ) 建筑玻璃应用技术规程》JGJ113-2003 ) 公共建筑节能设计标准》GB50189-2005 )等 城市道路和建筑物无障碍设计规范》 (JGJ50-2001 ) 工程概况： 1、工程名称：丽园公司4 号楼6、抗震设防烈度：七级 2、建设地点：长葛市创业园死号地7 、建筑耐久年限：一级五十年 3、建设单位：长葛市电力公司8、主要结构类型：框架剪力墙结构 4、使用功能：办公、会议
5、建筑类别及耐火等级：一类高层建筑，耐火等级为一级 三、技术经济指标 主要经济技术指标表 四、总平面
1、本工程设计标高士0.000相当于黄河高程标高83.7M，室内外高 差0.900M。 2、建筑定位放线，土方工程、管道布置、道路、广场、绿化等均按总平面图施工。注意各工种之间的配合，注意现有城市及小区的各种管线的走向与位置，避免现有管道造成损坏。 五、建筑注意构造做法要求 （一）防水 所以防水工程均应按《中南地区通用建筑标准设计—建筑配件图集》设防施工。凡防水材料均应采用非焦油型，凡卷材不宜采用热熔法施工，而宜采用冷粘贴工艺施工。所以上下水管、电缆等穿越地下室外墙时应埋设防水钢套管（相见大样图）施工时应与各设备专业工程图纸紧密结合。 凡图注明使用防水砂浆者，均为1:2水泥砂浆内掺水泥重量的5%无机铝盐防水剂（BS1）. 各防水材料、隔热材料要求采用优质产品，施工时应严格遵守有关生产厂家规定的施工技术要求。 对后浇带、施工缝、穿墙管道、预埋件、预留连接口等薄弱环节、易漏部位，应精心施工、确保整体防水层的连续性，卷材防水层应全面封闭，并高出室内地面标高150mm。 必须有专业公司对特殊部位防水构造作深化设计，经设计院认可后， 由专业施工队施工，并负责保证质量。 1、屋面防水 屋面防水等级H级；做法详见“建施-2 ”、“建筑构造统一做法表”。防水层次：
设计说明 一.工程概况 1.1工程名称： 1.2建设单位： 1.3项目位于： 二.设计依据 2.1国家及地方颁发的有关工程建设的各类规范、规定与标准 2.2甲方（）与乙方（）签定的委托合同 2.3甲方认可的景观规划设计方案及初步设计文件 2.4甲方提供的本工程建筑总平及其它相关设计资料 三.设计深度 3.1按照《建筑工程设计文件编制深度的规定》中施工图设计深度及园林绿化设计规范的 有关要求的设计深度 四.技术说明 4.1本工程总平面图与分区平面图设计标高采用绝对标高值，园建单体及立、剖设计采用 相对标高值；其±0.00相对绝对标高值，详见各图中附注；本工程设计绝对标高为 甲方提供的标高值 4.2本工程设计中除标高以米（m）为单位外，其余尺寸均以毫米（mm）为单位 4.3本工程设计中所指距地高度均指离开完成面的高度 4.4其它相关专业（结构、水、电等）的配合，应于室外环境工程施工前由甲方负责组织 相关专业施工图设计，经本设计单位会审通过后方可施工 4.5本工程所用的各类设备（给排水、机电等）应在本工程室外环境工程施工之前由甲方 负责组织相关的设备技术施工图，经本设计单位会审通过后，由厂家或安装单位派专 人赴现场配合室外环境工程施工 五.基础及构造措施 5.1所有建筑物及构筑物的基础垫层采用C15混凝土，如遇基础的设计底标高不能落在持 力层上，必须除去非持力层，用砂夹石回填并分层夯实（分层厚度≤300），压实系数≥0.95；如遇膨胀土地基时，除去膨胀土，用砂夹石换填并分层夯实（分层厚度≤300），换填至基底标高（压实系数≥0.95），换填后地基的承载力必须满足150Kpa 5.2连续的地面混凝土垫层应设置纵横向缩缝，纵向缩缝采用平头缝, 其间距6-12m，横 向缩缝采用假缝,其间距为3-6m，缝宽5-20mm, 深度宜为垫层厚度的1/3，面层与垫层对齐；连续的路面垫层沿纵向宜设置伸缝，其间距采用20-30m，缝宽20-30mm，缝内填沥青类材料，沿缝两侧的混凝土边缘应局部加强 5.3本次园林设计如涉及到有关建筑结构顶板（底板）及围护结构，本设计如无特殊指明， 则其有关构造做法及措施参照建筑施工图设计 5.4本工程所有砖基础部分用M10水泥砂浆、MU10页岩砖（240×115×53）砌筑；砌砖部 分用M5水泥砂浆、MU7.5页岩砖砌筑 5.5排水沟： 5.5.1砖砌排水沟用M5水泥砂浆、MU7.5页岩砖砌筑 5.5.2排水沟如遇填土，沟底C15混凝土垫层下应加铺50-70mm粒径卵石（或碎石） 一层夯入土中 5.5.3排水沟与勒脚交接处设变形缝，缝宽30mm灌建筑嵌缝油膏，深50mm 5.5.4每30-40m设变形缝，缝宽30mm灌建筑嵌缝油膏
施工图设计总说明 一、概述 受古蔺县水务局委托，我单位于2014年9月初编制完成了本项目《国家水土保持重点建设工程两河项目区（叙永县）太平溪小流域实施方案》，并于9月9日在四川省水利厅通过了专家技术审查会，按照与会专家修改意见于9月下旬修改完成实施方案后进行报批申请。于10月初领取到四川省水利厅下发的《四川省水利厅关于国家水土保持重点建设工程宣汉县杨家河等21条小流域实施方案的批复》（川水函[2014]1338号）。 该工程实施方案批复情况如下：星光河小流域规划治理水土流失面积23.5km2。共实施坡改梯60.00hm2（石坎48.50hm2，土坎11.50hm2）；水土保持林276.0hm2；经济果木林364.0hm2；封禁治理1099.46hm2；保土耕作550.54hm2。小型水利水保工程：塘堰整治7座，蓄水池32口，沟渠12.68km，沉砂凼58个，作业道路7.63km。 星光河小流域水土流失综合治理项目总投资1076.38万元，其中工程措施投资697.48万元，植物措施288.97万元，封禁治理6.95万元，独立费用82.98万元。 为尽快实施完成渔塘河项目区(古蔺县)星光河小流域国家水土保持重点建设工程，我院根据《国家水土保持重点建设工程渔塘河项目区(古蔺县)星光河小流域实施方案》及四川省水利厅《四川省水利厅关于国家水土保持重点建设工程宣汉县杨家河等21条小流域实施方案的批复》（川水涵[2014]1338号），进行了古蔺县星光河小流域水土保持治理工程的施工设计。 二、设计依据 1、设计执行的主要规范和标准 （1）《水土保持规划编制规程》（SL336-2006）； （2）《水土保持综合治理技术规范坡耕地治理技术》（GB/T 16453.1-2008）； （3）《水土保持综合治理技术规范小型蓄排引水工程》（GB/T 16453.4-2008）； （4）《水土保持综合治理效益计算方法》（GB/T15774-2008）； （5）《水土保持综合治理技术规范治理技术》（GB/T16453.6-2008）； （6）《水土保持综合治理规范通则》（GB/T15772-2008）； （7）《水土保持综合治理验收规范》（GBT15773-2008）； （8）《土壤侵蚀分类分级标准》（SL190-2007）； （9）《水利水电工程制图标准水土保持制图》（SL73.6-2001）； （10）《水土保持工程可行性研究报告编制规程》（SL448-2009）； （11）《水土保持工程初步设计报告编制规程》（SL449-2009）； （12）《水土保持术语》（GB/T20465-2006）； （13）《土地利用现状分类》（GB/T21010-2007）； （14）《水土保持监测技术规程》（SL277-2004）； （15）《水利水电工程设计工程量计算规定》（SL328）； （16）《水土保持工程概（估）算编制规定及定额》（水利部水总[2003]67号）。 2、基础资料 （1）《国家水土保持重点建设工程四川省实施规划》（2013～2017年）》； （2）《四川省古蔺县水土保持总体规划》（2000年～2015年）； （3）《国家水土保持重点建设工程古蔺县实施方案》（2013～2017年）； （4）《国家水土保持重点建设工程管理办法》（水保［2013］442号） 三、设计工程概况 为尽快实施完成渔塘河项目区(古蔺县)星光河小流域国家水土保持重点建设工程，我院根据《国家水土保持重点建设工程渔塘河项目区(古蔺县)星光河小流域实施方案》及四川省水利厅《四川省水利厅关于国家水土保持重点建设工程宣汉县杨家河等21条小流域实施方案的批复》（川水涵[2014]1338号），进行了古蔺县星光河小流域水土保持治理工程的施工设计。
XX市XX城XX路南半幅16m宽道路工程 施工图设计说明 （道路部分） 1、工程概况 1.1工程规模、建设范围 XX市XX城XX路按照XX城城区路网规划总体要求，道路红线宽度控制为40米，道路区域为填海区，填海造城一期工程海堤填筑刚合拢，现在已形成16m宽的道路路胚，原路基范围内未进行地基处理，直接吹沙填筑，高度有4m～5m左右。为了加快XX城内部城区建设，根据建设单位要求，XX路近期先实施16m，远期按照40m道路红线宽度修建。本次设计XX市XX城XX路南半幅16m宽道路工程起点位于XX市XX路与XX路交叉口处（K0+30.234），道路沿海堤前进，终点位于XX桥（K4+578.114），本次修建长度全长4.547公里。 1.2工程自然条件情况 1.2.1地形地貌 本线路位于XX市将新建的XX城城区内，道路总体走向为由东向西方向。XX 市XX城将在围海填筑基础上形成城市，现已完成海堤填筑，整个地形比较平缓。 1.2.2水文条件 本工程沿线无大河流，路线受海洋潮汐影响较大。 1.2.3工程地质 本工程沿线地质主要是填海区，而且是在刚填筑的堤坝上，工程地质条件较好，主要是刚完成堤坝填筑，路基不够稳定，沉降影响较大。1.4 设计内容及文件组成 根据签定的设计合同，我院承担该项目的设计内容为：道路、排水、管线综合等。 2、设计依据 2.1设计依据 2.1.1道路设计合同 2.1.2建设单位提供XX市XX城海堤填筑施工图 2.1.3XX市XX城区域路网规划――总平面图 2.2采用规范 2.2.1《城市道路设计规范》（CJJ37-90） 2.2.2《公路沥青路面设计规范》（JTJ014-97） 2.2.3《公路路基设计规范》（D30-2004） 2.2.4《城市道路路基工程施工及验收规范》（CJJ44-91） 2.2.5《公路路面基层施工技术规范》（JTJ034-2000） 2.2.6《公路沥青路面施工技术规范》（JTG F40-2004） 3、道路工程设计 3.1设计原则 3.1.1服从现状区内现状用地规划，满足各条道路规划红线的要求，保证道路实现其交通、景观、艺术功能，维护区内规划布局的合理性、完整性、可持续性。 3.1.2遵从功能合理、结构安全、经济实用的原则。 3.1.3根据地形与地块功能分区，道路竖向设计与周边地块开发有机结合。 3.2主要设计标准
景观施工图设计总说明 一、工程概况 1. 工程名称：XXXXX建设工程 2. 建设地点：XXXXXX 3. 建设单位：XXXXXXXX 4. 工程内容：包括市民广场、中轴景观步道的铺装、园路、涌泉、园林建筑小品、绿化种植 设计以及附属服务设施的配置等。 二、总则 1.设计依据： （1）建设单位提供的设计任务书（或委托书）。 （2）建设单位认可的景观设计方案。 （3）建设单位提供1:500地形图。 （4）建设单位提供的相关规划资料。 （5）建设单位提供的设计区域周边市政道路资料。 （6）国家现行规范，规定与标准。 （7）《总图制图标准》GB/T50103-2010； 《公园设计规范》CJJ48—92； 《城市绿地设计规范》GB 50420—2007； 《无障碍设计规范》GB50763—2012； 《城市用地竖向规划规范》CJJ83—99； 《建筑场地园林景观设计深度及图样》06SJ805； 《风景园林图例图示标准》CJJ67—95； 《园林绿化工程施工及验收规范》CJJ -2012； 2、本工程采用甲方提供的北京坐标系和黄海高程。本图中所指标高均为完成面标高（或尺寸）。 3、本工程图纸所注尺寸除总平面及标高以米（m）为单位外，其余均以毫米（mm）为单位。 4、本图须与道路、建筑、结构、绿化、给水排水、电气等有关专业图纸同时配合施工。预先做 好施工组织设计，在时间和空间上应有足够的计划安排。 5、所有材料须有国家或部、省、市认可的产品合格证，替代品必须得到有关部门批准方可使用。 6、施工应按设计图施工，如有改变，需征得设计单位及有关部门批准。 7、所有外装饰材料色彩、质感需先做小样，经甲方及设计单位认可方可大面积施工，凡铺贴在 水泥砂浆面上的石材其背面涂刷“石材处理剂”一道（市场成品）以防泛浆，污染石材面。 8、地下管线应在绿化施工前铺设，功率在100W以上的灯具离植物的距离应大于1m。 9、严禁施工现场拌制混凝土、砂浆，必须按规定使用预拌混凝土、砂浆。 10、未详尽处施工应按国家及本地区现行有关施工规范进行施工。 11、绿化种植按种植设计说明进行施工。 三、施工要求 1、基层做法： （1）所有的基础均应置于老土层以下。地下水位较高的路段以及其他过分潮湿的路段不宜直接铺筑灰土基层。否则应在其下设置隔水垫层，防止水分侵入土基层。 （2）土质路基压实度标准 土质路基压实采用重型击实标准控制。确有困难时，可采用轻型击实标准控制。土质路基的压实度不应低于下表的规定。 无车辆通行的广场、道路、人行道按下表“支路”标准执行。有小车、轻型车通行的按“次干道”标准执行。 大干密度为100%。 2、表列深度范围均由路槽底算起。 3、填方高度小于80cm及不填不挖路段，原地面以下0～30cm范围内的土的压实度不应低于表列挖 方要求。 2、砖、石及混凝土施工：除注明者外砖砌体用MU10砖、M5水泥砂浆，不得使用普通实心粘土砖。 可选用混凝土砌块，各类烧结空心、实心砌砖，各类蒸压空心、实心砌块。用于基础的及承重的砌块不得使用轻质混凝土砌块。替代黏土实心砖的承重砌块宜选用烧结空心砌块。 3、各类金属件： （1）材料：圆钢、方钢、钢管、型钢、钢板采用Q235B钢，钢筋采用HPB235级钢，不锈钢应符合国家有关标准，钢和不锈钢之间的焊接采用不锈钢焊条。 （2）焊接及焊接材料应符合《建筑钢结构焊接技术规程》JGJ81—2002的有关技术规定。电焊条选用E4303的手工电弧条型号。焊缝应满焊并保持焊缝均匀，不得有裂缝、过烧现 象，外露处应锉平、磨光。焊缝的高度为8mm，焊缝长度见各大样。安装后不应有歪斜、 扭曲、变形等缺陷。 （3）各金属构件表面应光滑、平直、无毛刺、无铁锈、无油污及附着在构件表面的杂物。 （4）钢板制作的装饰件应保持边角整齐、切割部分须锉平磨光，不得留有切割痕迹和毛刺。 （5）各种机加工件，要求尺寸精确，表面光洁。 （6）钢构件表面装饰及防腐处理：各种钢构件在面层油漆前应进行彻底的除锈处理。 （7）油漆：对室外各构件的油漆做法。除图纸中另有注明者外，均按地上建筑做法说明中的做法。 ①金属构件：钢刷除锈、磨去毛刺、湿布擦净、涂硝基底漆一遍。刮5p基腻子一遍。 填补麻点，凹痕，划痕，砂纸磨平。硝基基漆处用色漆数遍至颜色均匀，膜面平整， 水砂纸打磨，喷亚光硝基外用清漆（Qn11型）罩面颜色另定。 注意：所有油料需经脱色处理，颜色为淡色透明。 （8）预埋铁件应进行防锈处理。外露钢材宜采用热镀锌处理。 4、本项目所有木材均选用进口成品芳兰防腐木材，外刷两道栗色木纹漆。 5、防护： （1）防滑：凡是光滑的地面材料（如玻璃、卵石铺装）坡度必须小于0.5%。
施工图设计说明书 1、工程概述 1.1工程位置及建设意义 硅谷大街拓宽改造工程位于范家屯镇的东南部，为范家屯镇与长春市区联系的主要通道。该工程的建设将更近一步的推动沿线的基础设施建设，带动沿线开发区的经济建设和发展。 1.2设计主要内容及工程规模 本次设计研究范围为道路工程、桥梁工程、排水工程及所涉及的相关问题。 工程起点桩号K0+600，终点桩号K4+360，全长3760m。 主要工程项目如下： 道路：包含K0+600—K4+360段的道路工程、路内排水工程、土方工程。 道路标准横断为双幅路形式：中央分隔带8米，行车道16米×2，路肩0.5米×2。道路的右幅利用原有道路，本次设计只包括中中央分隔带和左幅路及左侧路肩。 排水管线：道路左侧新建雨水管线共3572.5米。 桥梁：新建2座中桥，K1+411中桥为4孔16米，K4+313.08中桥为3孔16米，桥右幅为原有桥梁，本次只设计包含左幅。 本次施工图设计内容包括：1、道路平面、横断面设计；2、道路纵断面设计；3、路基、路面设计；4、排水设计；5、桥梁工程设计；6、附属工程设计。 2、设计依据及技术标准 2.1设计依据 1、本设计委托单位：公主岭市范家屯镇人民政府。 2、道路工程中线规划坐标及横断 3、《城市道路设计规范》（GJJ37-2012） 4、《城市道路和建筑物无障碍设计规范》（JGJ50-2001） 5、《室外排水设计规范》（GB50014-2006） 6、《给排水标准图集》（2006年版） 7、《公路沥青路面设计规范》（CJTGD50-2006） 8、《公路桥涵地基与基础设计规范》（JTGD63-2007） 9、《道路工程制图标准》（GB50162-92） 10、《市政公用工程设计文件编制深度规定》（2013年版） 11、《工程建设强制性标准条文》建设部 12、《道路交通标志和标线》（GB5768-2009） 13、《范家屯镇城镇总体规划（2009―2020）》 14、《城市桥梁设计规范》CJJ11-2011； 15、《城市桥梁抗震设计规范》CJJ166-2011； 2.2施工及验收规范、标准 1、《城镇道路工程施工与质量验收规范》CJJ1-2008 2、《给水排水管道工程施一及脸收规范》(GB50268-2008) 3、《给水排水构筑物施工及验收规范》(G850141-2008) 2.3主要技术标准 2.3.1、道路工程技术标准 (1)道路等级：城市主干路I级 (2)设计车速: 60Km/h (3)荷载标准: 双轮组单轴载BZZ-100 (4)结构设计年限: 15年 (5)路面结构：沥青混凝土路面 (6)最大纵坡：1.958% (7)最小纵坡：0.014% (8)最小坡长：220米 (9)最小凸曲线半径：6000米 (10最小凹曲线半径：7700米 (11)最小竖曲线长度：68.6米
————————————————————————————————————————————————— - 1 - ————————————————————————————————————————————————————— 防城港市江山半岛环岛东路扩建工程 施工图设计总说明 1 概 述 1.1 项目背景 防城港市地处中国大陆海岸线的最西南端，是一座美丽的海湾城市、边关城市、港口城市，是中国内陆腹地进入东盟最便捷的主门户、大通道、桥头堡和我国对外开放的前沿、窗口。防城港于1993年设立地级市，现辖港口区、防城区、上思县、东兴市, 总面积6181平方公里，陆地边境线230多公里，人口近90万，是一个全海景的生态滨海城市，防城港市地处广西北部湾经济区的核心区域，已经纳入国家发展战略，在中国－东盟自由贸易区和泛北部湾区域合作中具有得天独厚的比较优势。 图-1.1 防城港在北部湾经济区的位置 江山半岛旅游度假区作为防城港市三大景区之一，位于防城港市沿海旅游带的中心，具有极大 的发展潜力。根据《防城港市城市总体规划》（2011-2030）》（报批版），防城港市定位为滨海文化旅游风貌区。而早在 1982 年，江山半岛就被确定为自治区级旅游度假区，成为防城港市旅游开发的重点。 随着江山半岛旅游资源的开发，江山半岛旅游度假区面临着前所未有的发展机遇。 但江山半岛旅游产业发展现状较为无序，未能形成较为完善的产业链，产业结构处于初级阶段，其中基础设施建设较为滞后是影响产业发展的重要因素之一，因此，本项目作为为江山半岛旅游产业的重要配套基础设施，它的建设将对岛内旅游资源的开发，升级升级旅游产业结构，促进旅游产业的繁荣起到极大的推进作用。 图-1.2 江山半岛在防城港市中的区位 在本项目的投标中，我公司顺利中标，承担了防城港江山半岛环岛东路扩建工程的设计任务。 江山半岛定位为 滨海文化旅游风貌区
施工图设计总说明 Ⅰ设计说明 一. 工程概况 项目名称：日溪乡党洋村畲族文化公园 二. 设计依据 1. 现行国家颁布有关工程建设的各类规范、规定与标准。 2. 业主提供的基地现场有关现状基础资料。 3. 业主认可的方案设计有关文件(其中包括业主反馈信息、方案设计与扩初设计评审会意见)。 三. 设计范围 园林景观设计 四. 设计深度 1. 参照“建设工程设计文件编制深度的规定”中建筑施工图设计深度的要求。 2. 本设计单位内部技术管理条例中有关规范要求。 五. 一般说明 1. 本工程设计除注明者外，标高采用绝对标高(业主提供)，坐标采用何种坐标系，均与标高一致为业主所提供的数据；图纸中所标的尺寸均以毫米(mm)为单位，标高以米(m)为单位。 2. 除图纸中注明者外本设计所指距地高度均指距离完成面高度。 3. 本工程铺装地面的排水坡度应设在1%左右，若出于景观需要，可将排水坡度设定在2%~3%在的范围；景观道路的路面横坡坡度设定在1%~2%，最小纵坡度设定在0.5%以上，以确保路面排水畅通。 4. 所有地面工程、墙体工程及综合工程中的驳岸与景石布景工程，应在主体工程、地下管线完工后，方可进行施工。 5. 特殊工艺如雕塑、喷泉、艺术假山、钢及膜结构等等，其详细施工图纸与施工安装应由专业队伍负责，但须同时向设计单位提供相关的施工图纸，并由专业队伍派人员赴现场施工或配合土建施工。 6. 各种施工安装必须严格遵守国家颁布的有关部门标准及各项施工验收规范的规定，并与结构、水电、绿化等专业施工图纸密合切地配合。 (二). 图例 本工程设计图纸中总平面图、分区图、铺装平面图、植物配置图、景观灯具及城市家具布置图均示有图例说明。 六. 土建说明 (一). 材料要求 1. 结构材料 1) 混凝土材料：除图纸中注明者外，本工程的混凝土强度等级应采用C20，垫层(在钢筋结构下)为C15；钢筋混凝土若用在景观道路与铺地上，预制的为C20，现浇的为C25；若用在构筑物、园建小品及水池等等上，预制的为C15，现浇的为C20~25；钢筋采用HPB235，应符合国家标准有关规定。 2) 砖砌体材料：除图纸中注明者外，本工程所用的砌体均为MU10非粘土砖，规格为240×115×53mm，M5砌筑砂浆；如果墙体厚度为1/4标准砖，则采用1:2.5水泥砂浆砌筑；用于基础及承重砌块不得使用轻集料混凝土砌块。 3) 金属件材料：除图纸中注明者外，本工程所用的圆钢、方钢、钢管、型钢、钢板等均采用Q235--AF钢；不锈钢材应符合国家标准中的有关规定；焊接及焊接材料也应符合国标中的有关技术规定，焊缝应满焊并保持焊缝均匀，无裂缝、过烧现象，外露处应挫平、磨光；焊条用E43系列，焊缝高度6mm，钢与不锈钢之间的焊接采用不锈钢焊条；各金属构件表面应光滑平直、无毛
建筑施工图设计总说明 一、施工图设计编制依据 1、依据性文件 1）主管机关认可的建筑方案设计图 2、主要相关设计规范 1 《民用建筑设计通则》 GB50352-2005 2 《宿舍建筑设计规范》 JGJ36-2005 3 《建筑设计资料集》（第二版） 4 《房屋建筑制图统一标准》GB50001-2010 5 《房屋建筑学》教材 二、项目概况 1、项目名称：淮安某高校学生宿舍楼 2、建设地点：淮安 3、建筑层数：5层 4、建筑高度：18.00米。 5、建筑面积：建筑面积2400平方米 6、设计使用年限：50年 7、防火设计耐火等级：二级。 8、屋面防水等级：11级 9、抗震设防烈度：8 度 10、结构形式：砖混结构 三、设计标高、坐标及图纸标注 1、本项目平面定位及±0.000标高相对于绝对标高值详位置图。 2、图中尺寸单位，除标高及总平面以米为单位外，其他均以毫米为单位。 3、平面图中凡未注明门窗洞口尺寸者，可视图示按剧中或一侧墙面200 。 4、专业代号：总图－总；建筑－建；结构－结；给水排水－水；采暖－暖； 通风－风；电气－电； 5、墙体预留洞、槽表示方法： 洞：（专业代号）宽×高槽：专业代号）宽×高×深圆洞：（专业代号）直径⊙洞底距楼地面高度槽底距楼地面高度洞中心距楼地面高度 建筑施工图设计说明 四、其它： （1）内外高差为600mm。 （2）有组织外排水，屋面可以考虑上人。 一、设计依据 1、计委批准文号：昌发改复［2005］69号 2、规划许可证编号：2005 昌规建字0043号 3、设计合同书编号：2005—016号
4、地质勘探报告编号：2005—046号 5、我国现行建筑设计规范 《民用建筑设计通则》（GB50352 －2005）； 《建筑设计防火规范》（GB50016 －2006）； 《居住建筑节能设计标准》（DBJ 11 －602 －2006 ）； 《宿舍建筑设计规范》（JGJ 36 －2005 ）； 二、项目概况 1、建筑名称： 2、建设单位： 3、建设地点：淮安市某高校 4、建筑面积：3704m2（含阳台面积）该面积数值仅作为参考。 5、檐口高度：12.85米 6、结构形式：砖混结构。 7、使用功能：办公楼 8、耐火等级：二级 9、设计使用年限：50年 10、相对高程：±0.00米，相当于绝对高程，见总平面图 11、平面所注尺寸以毫米为单位，所注标高以米为单位。 总平面图中所注尺寸以米为单位。 三、墙体工程 1、墙体的基础部分见结施； 2、墙体±0.000以上采用240厚页岩实心砖，M10混合砂浆砌筑，±0.000以下采用MU15页岩砖实心砖，M10水泥砂浆砌筑。 3、墙体外保温层采用60厚粘贴聚笨板保温层。见图集：88J2—9∶5页外墙51M2⑩ 楼梯间墙体内保温层采用20厚胶粉聚苯颗粒保温。 墙身防潮层：在室内地坪下约60处做20厚1∶2水泥砂浆内加3%—5%防水剂的 墙身防潮层（在此标高为钢筋混凝土构造，或下为砌石构造时可不做），当室内地坪变化处防潮层应在高低关埋土一侧墙身做20厚1∶2水泥 砂浆防潮层，如埋土侧为室外，还应刷1.5厚聚酯防水涂料（或其它防潮材料）； 4、女儿墙为240厚页岩实心砖，60厚砼压顶，做法：88J14—2—W8—2 5、墙体留洞及封堵 А.钢筋混凝土墙上的留洞过梁见结施和设备图； В.砌筑墙体预留洞过梁见结施说明; C .预留洞的封堵：砌筑墙留洞待管道设备安装完毕后，用C15豆石混凝土填实； 变形缝处双墙留洞的封堵，应在双墙分别增设套管，套管与穿墙管之间嵌堵嵌缝油膏，防火墙上留洞的封堵为不燃烧材料堵塞密实。 6、几点特殊技术要求： A.加气混凝土（条板隔墙）涂塑耐玻纤网格布粘贴部位做法参照88J2—3B1～B10页） B.所有管道井、风道井，管道安装完毕后，在楼板处用后浇板作防火分隔。 四、屋面工程 1、本工程的屋面防水等级为Ⅲ级，防水层合理使用年限为10年，设防做法为：〈88J1—1〉Ⅲ4 2、屋面做法及屋面节点索引、露台、雨篷等见各层平面图及有关详图；
总说明书 一、任务依据及测设经过 佛山市顺德区三洲路口整治工程为交叉口改造项目，工程位于佛山市顺德区大良镇东北侧，伦教镇东侧。主线道路为碧桂路，被交线道路为龙洲路。本工程近期按菱形立交实施，远期为枢纽式立交，其中以碧桂路跨线桥为主体工程。本工程近期实施方案设计范围，碧桂路南起K59+571.497，北止K61+051.497，长1.48km。 佛山市顺德区三洲路口整治工程施工图设计评审会议于2008年3月14日在顺德区召开。根据评审会意见，我单位组织相关专业人员认真研究后，对相关章节进行了修改补充及完善。2007年12月至2008年3月期间，业主又先后召开了数次“佛山市顺德区快速干线网一、二期工程协调会”，并形成了《佛山市顺德区快速干线网一、二期工程施工图设计补充大纲》。本施工图修编设计按照《佛山市顺德区三洲路口整治工程施工图设计评审意见》及《佛山市顺德区快速干线网一、二期工程施工图设计指导大纲》及补充大纲等有关文件来编制。 1.1 任务依据 1）佛山市顺德区快速干线网二期工程（SJ2-5合同段）勘察设计招标文件。 2）佛山市顺德区快速干线网二期工程（SJ2-5合同段）勘察设计合同。 3）三洲路口整治工程可行性研究报告（修编）（天津市市政工程设计研究院，2007年4月）。 4）三洲路口整治工程可行性研究报告评审意见（2007年4月）。 5）佛山市顺德区快速干线网首期工程方案施工图设计原则（佛山市顺德区快速干 线网首期工程勘察设计总体组，2007年12月）。 6）《佛山市顺德区三洲路口整治工程初步设计审查意见的函》佛交函【2007】475号。 7）《佛山市顺德区快速干线网一、二期工程施工图设计指导大纲及补充大纲》（佛山市顺德区快速干线网首期工程勘察设计总体组，2008年3月） 8）《佛山市顺德区三洲路口整治工程施工图设计审查意见》。 9）有关会议纪要。1.2 采用规范

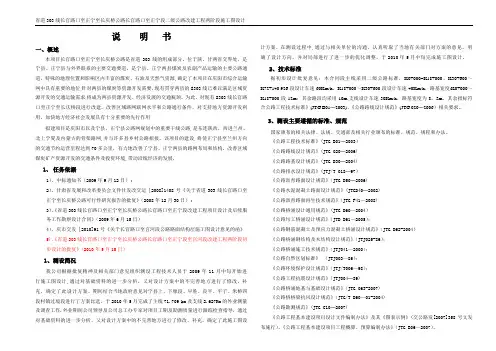

施工图设计说明
经开大道交通工程优化设计 施工图设计说明 1、项目建设背景 1.1项目由来 本次交通优化设计范围为经开大道入口段及经开大道C、D、E段交通安全设 施设计。 本次交通优化道路是经开区高峰园、经开区龙腾园和G50高速的出入口，同 时也是进入万州火车站的入口，随着经开大道的正式通车，预计未来出入经开区的车流量会大幅度增加。可是现状道路由于年久失修，缺乏相应的交通安全设施，易导致交通安全事故的发生，现状描述如下： （1）经开大道B段匝道出入口较多，驾驶员在此处易违规掉头，交通隐患大大增加； （2）同时在匝道入口处，现状波形防撞护栏已有多处损坏，丧失了防撞功能;（3）在经开大道B段匝道出口处，指路标志缺乏、指路系统明确性、连续性不足，由于部分驾驶员对路况不熟悉，极易在经开大道B段走错道路，驾驶员为了纠正行驶路线，易在匝道出口处违规调头； （4）交通标线磨损严重； （5）由于经开大道建设尚未全面完工，交通安全设施未能全面完善，存在安全隐患。 基于以上现状，易导致车辆行驶过程中出现因不能正确识别目的地道路而出现违规掉头、违规左转，进而影响行车安全，降低道路通行能力。 指路标志损坏、指路标志版面偏小 缺乏隔离设施交通标线磨损 4月，我院与经开区管委会及重庆万林投资发展有限公司共同勘查现场，决定对此处进行交通优化，以防止交通交通事故的发生。 1.2主要工作内容 （1）对现状道路标志、标线进行优化设计； （2）在道路中间增加隔离防撞栏杆； （3）在道路两侧设置防撞栏杆； （3）完善经开大道存在安全隐患路段的交安设施。
2、设计依据及采用的技术规范、标准 2.1设计依据 1.业主设计任务委托和相关设计合同； 2.该区域地形图； 3.该区域所在规划； 4.现场调查资料。 2.2设计选用的规范 （1）《城市道路工程设计规范》（CJJ37- ） （2）《城镇道路路面设计规范》（CJJ 169- ） （3）《道路交通标志和标线》（GB5768—） （4）《公路交通标志板》（JT/T279－） （5）《公路交通标志反光膜》（GB/T18833- ） （6）《路面标线涂料》（JT/T280－） （7）《路面标线用玻璃珠》（JT/T446－） （8）《道路交通信号灯安装规范》（GB14886- ） （9）《道路交通信号灯》（GB14887- ) （10）《道路交通信号控制机》（GA47- ) （11）《视觉信号表面色》GB/T 8416- （12）《公路工程技术标准》（JTG B01- ） （13）《公路交通安全设施设计技术细则》（JTG/T D81—） （14）《道路工程制图标准》（GB 50162-92） （15）《中华人民共和国道路交通安全法》、《中华人民共和国道路交通安全法实施条例》（16）《城市道路绿化规划设计规范》（CJJ75-97） （17）《重庆市建设委员会关于重庆市建设领域限制、禁止使用落后技术的通告》3、交通优化设计内容 3.1交通组织原则 交通组织以尽量满足区域交通和对干道交通干扰尽量减少的原则进行组织，主干道交通优先，支路交通停车让行。各路段交通流具体组织形式详见各相关路段交通组织设计图。 3.2交通渠化 1、车行道上同、异向车流采用交通标线； 2、与本工程范围道路相交道路均采用交通标线分离； 3、本工程范围内道路采用交通标线和交通标志控制。 3.3设计内容 针对现状情况，我院决定采取以下措施，进行工程整治： 在经开大道B段中间设置隔离防撞栏杆；同时在路侧设置指引标志；替换路侧波形护栏为防撞护栏；在临时匝道出口及高填方观测段处设置隔离防撞栏杆；完善经开大道全线交安设施。

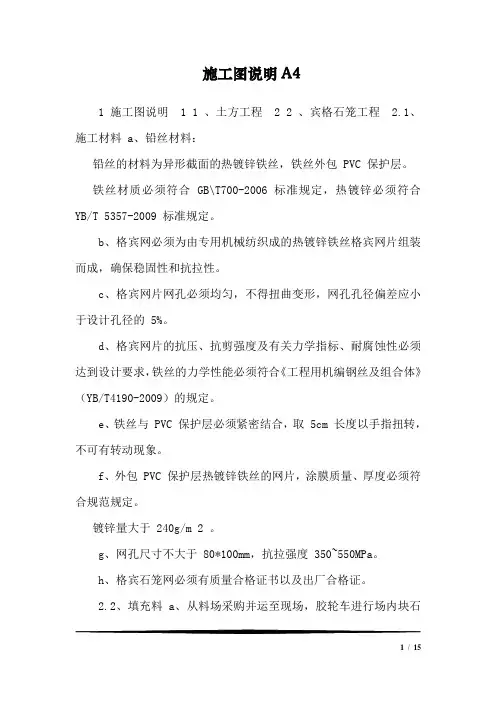

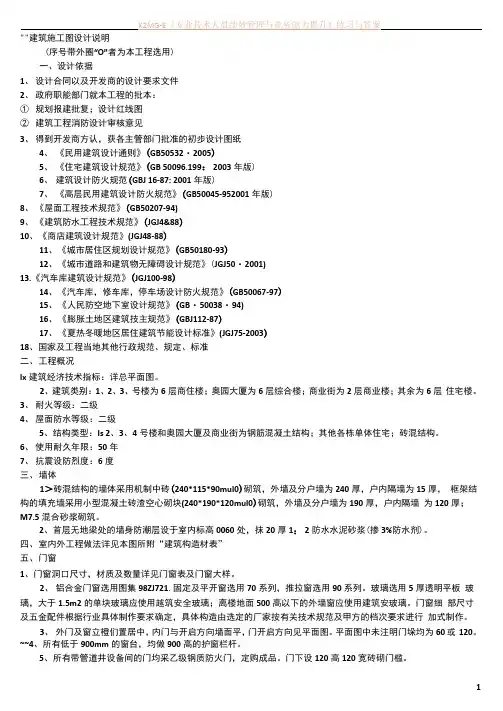

建筑施工图设计说明 建筑施工图设计说明 （序号带外圈“O”者为本工程选用） 一、设计依据 1、设计合同以及开发商的设计要求文件 2、政府职能部门就本工程的批本： ①规划报建批复；设计红线图 ②建筑工程消防设计审核意见 3、得到开发商方认，获各主管部门批准的初步设计图纸 4、《民用建筑设计通则》（GB 50532-2005） 5、《住宅建筑设计规范》（GB 50096-199：2003年版） 6、建筑设计防火规范（GBJ 16-87：2001年版） 7、《高层民用建筑设计防火规范》（GB50045-952001年版） 8、《屋面工程技术规范》（GB50207-94） 9、《建筑防水工程技术规范》（JGJ48-88） 10、《商店建筑设计规范》（JGJ48-88） 11、《城市居住区规划设计规范》（GB50180-93） 12、《城市道路和建筑物无障碍设计规范》（ JGJ50-2001） 13、《汽车库建筑设计规范》（JGJ100-98） 14、《汽车库，修车库，停车场设计防火规范》（GB50067-97） 15、《人民防空地下室设计规范》（GB-50038-94） 16、《膨胀土地区建筑技主规范》（GBJ112-87） 17、《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2003） 18、国家及工程当地其他行政规范、规定、标准 二、工程概况 1、建筑经济技术指标：详总平面图。 2、建筑类别：1、2、 3、号楼为6层商住楼；奥园大厦为6层综合楼；商业街为2层商业楼；其余为6层住宅楼。 3、耐火等级：二级 4、屋面防水等级：二级 5、结构类型：1、2、3、4号楼和奥园大厦及商业街为钢筋混凝土结构；其他各栋单体住宅；砖混结构。 6、使用耐久年限：50年 7、抗震设防烈度：6度 三、墙体 1、砖混结构的墙体采用机制中砖（240*115*90mu10）砌筑，外墙及分户墙为240厚，户内隔墙为15厚，框架结构的填充墙采用小型混凝土砖渣空心砌块 （240*190*120mu10）砌筑，外墙及分户墙为190厚，户内隔墙为120厚；M7.5混合砂浆砌筑。 2、首层无地梁处的墙身防潮层设于室内标高-0.060处，抹20厚1：2防水水泥砂浆（掺3%防水剂）。 四、室内外工程做法详见本图所附“建筑构造材表”
