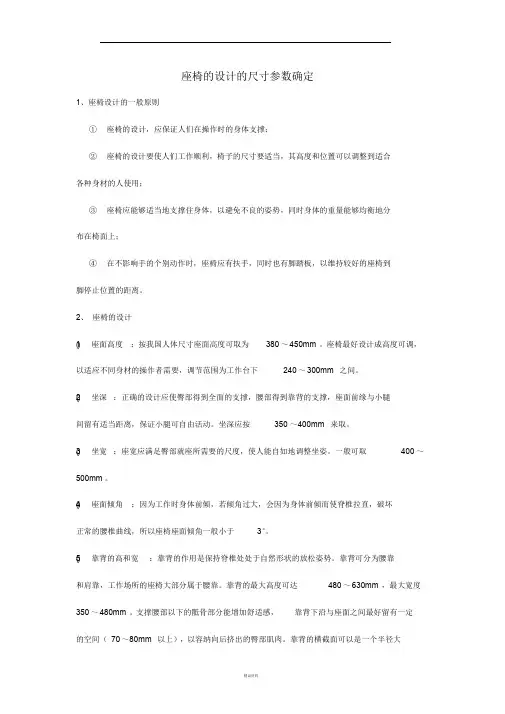

纸板座椅的设计的尺寸参数确定
瓦楞纸板的优势:实力强大,产品成熟,人才雄厚,但是企业生产过剩,迫切需要开发新的市场。蜂窝纸板的优势在于:市场大,产品新,效益好,但企业规模不大,发展不快,困难不少,希望得到瓦楞纸板行业的大力支持。故二者应该结合起来,优势互补,共同发展,这是科学发展的必然趋势。
鉴于瓦楞纸的优势和市场潜力,纸板座椅的选材就用瓦楞纸。
厚度一般为16mm-17mm左右。
1、座椅设计的一般原则
①座椅的设计,应保证人们在操作时的身体支撑;
②座椅的设计要使人们工作顺利,椅子的尺寸要适当,其高度和位置可以调整到适合各种身材的人使用;
③座椅应能够适当地支撑住身体,以避免不良的姿势,同时身体的重量能够均衡地分布在椅面上;
④在不影响手的个别动作时,座椅应有扶手,同时也有脚踏板,以维持较好的座椅到脚停止位置的距离。

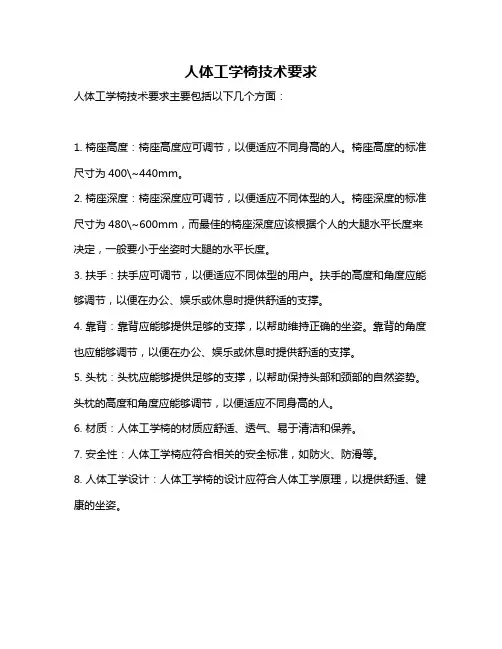

2、座椅的设计
(1) 座面高度:按我国人体尺寸座面高度可取为380~450mm。座椅最好设计成高度可调,以适应不同身材的操作者需要,调节范围为工作台下240~300mm之间。
(2) 坐深:正确的设计应使臀部得到全面的支撑,腰部得到靠背的支撑,座面前缘与小腿间留有适当距离,保证小腿可自由活动。坐深应按350~400mm来取。
(3) 坐宽:座宽应满足臀部就座所需要的尺度,使人能自如地调整坐姿。一般可取400~500mm。
(4)座面倾角:因为工作时身体前倾,若倾角过大,会因为身体前倾而使脊椎拉直,破坏正常的腰椎曲线,所以座椅座面倾角一般小于3°。
(5) 靠背的高和宽:靠背的作用是保持脊椎处处于自然形状的放松姿势。靠背可分为腰靠和肩靠,工作场所的座椅大部分属于腰靠。靠背的最大高度可达480~630mm,最大宽度350~480mm。支撑腰部以下的骶骨部分能增加舒适感,靠背下沿与座面之间最好留有一定的空间(70~80mm以上),以容纳向后挤出的臀部肌肉。靠背的横截面可以是一个半径大于1000mm的圆弧。
(6) 靠背与座面夹角:靠背与座面夹角若小于90°,则腹部受压迫;夹角太大会降低人的警觉状态。一般可取95°~105°。
(7) 扶手高度:扶手不宜太高,以免引起肩部酸痛。休息扶手高度一般取200~230mm,两扶手的间距可取500~600mm。
(8)小腿摆幅:我们小腿的运动锻炼时,小腿的伸摆幅度一般较小,暂取为90°
(9)手臂的拉伸和扩胸范围和角度:如下图所示
图1 坐姿抓握作业域(cm)
图2 手在水平面的正常作业阈和最大作业域(cm)
有关计算时的下横杆的离地高度取为座椅高地一半210mm , 厚度和截面尺寸由计算得,截面取为矩形或正方形。

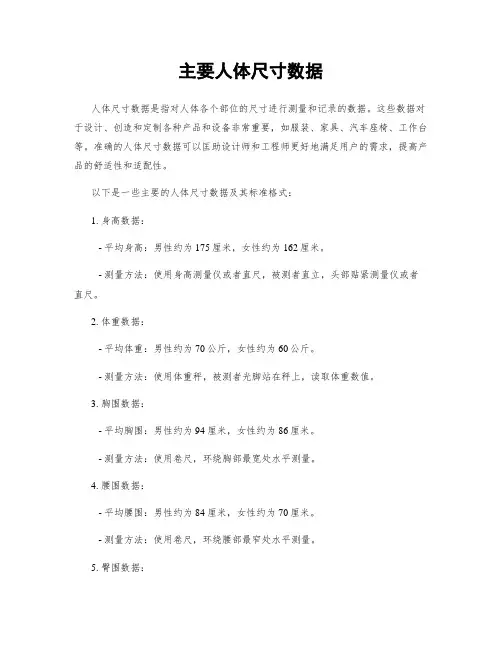

3、计算时人体参数参考(也可查询网上的一些资料)
图3 各区域的体重、身高和胸围三项参数的均值和标准差(单位:mm)
图4 坐姿人体尺寸(单位:mm)
图5 人体主要尺寸(单位:mm)
