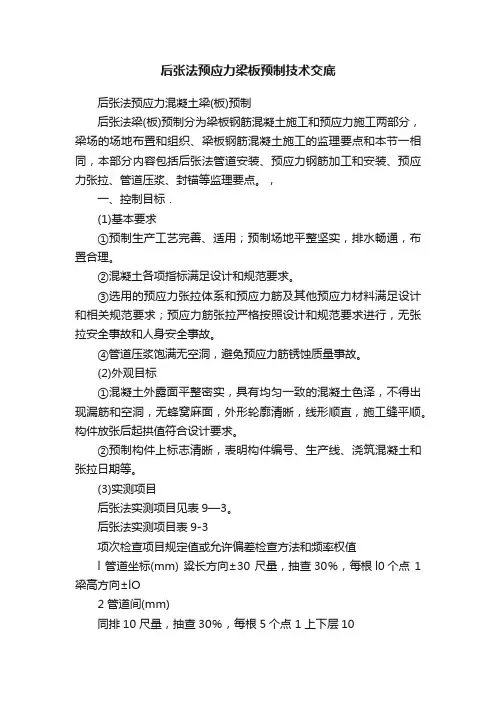

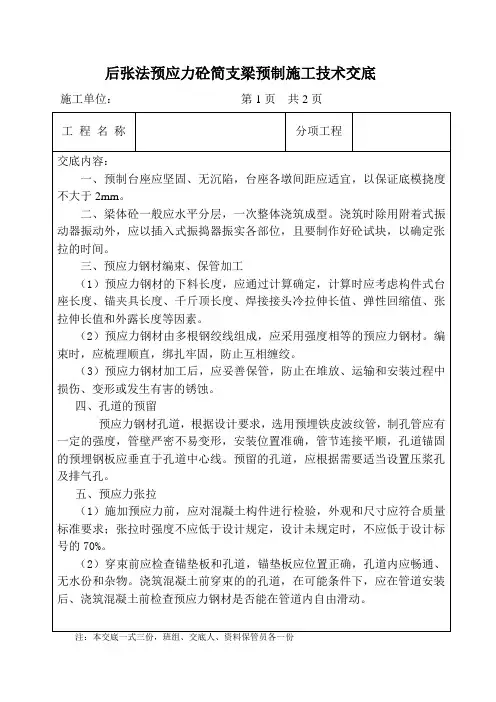

后张法预应力梁预制施工技术交底
沿江二期六标项目
一、施工准备
（一）作业条件
1.预制厂地需要硬化处理。预制梁区面层采用15cm厚CI5混凝土。场面排水设1%的坡度，台座两端设碎石盲沟将雨水引出场外。
2.预制厂设台座数量是根据箱梁预制数量确定为25个，台座布置方向顺桥长布置（根据架梁方式确定）。在对预制场整平碾压（压实度〉90%后开挖基槽，对台座基础用石灰土、砂砾进行地基处理。办完监理工程师验收手续。
3.施工用水，动力电源做统一安排，具备施工和养护条件。
4.根据设计及规范要求进行，校核混凝土配合比，完成混凝土配合比试配。原材料的复试、进行技术交底、坍落度筒、准备了混凝土试模。
（二）材质要求
1.水泥：水泥品种、强度等级应根据设计要求确定。质量符合现行水泥标准。
2.砂、石子：根据结构尺寸、钢筋密度、混凝土工程施工工艺、混凝土强度等级的要求确定石子粒径、砂子细度。砂、石质量符合现行标准。
3.水：自来水或不含有害物质的洁净水。
4.外加剂：根据施工组织设计要求，确定是否采用外加剂。外加剂必须经试验合格后在工程上使用。
5.掺合料：根据施工组织设计要求，确定是否采用掺合料，质量符合现行标准。
6.钢筋：钢筋的级别、规格符合设计要求，质量符合现行标准。钢筋表面应保持清洁，无锈蚀和油污。必要时做化学分析。
（三）施工器具
1.混凝土机具：混凝土搅拌机、插入式振捣器、竹片、塑料布等。
2.钢筋机具：切断机、扳手、电焊机、卷扬机、撬棍等。
3.模板机具：铁、双面胶带、钢卷尺、垂球、水平尺、风绳、料斗等。
4、机械：龙门吊、混凝土运输车等
二、质量要求

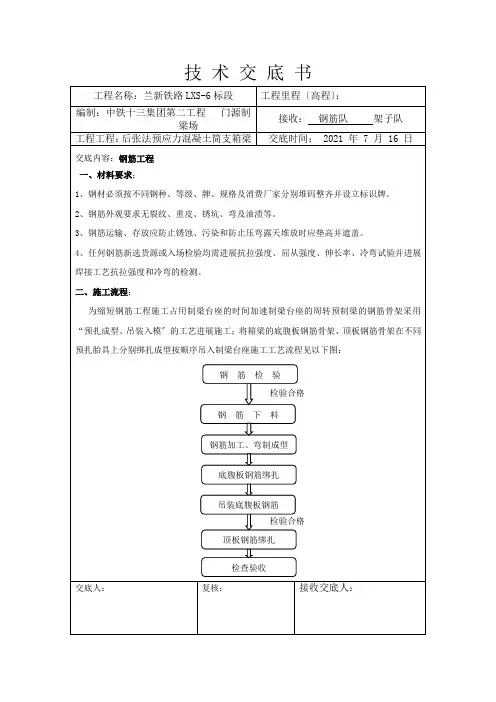

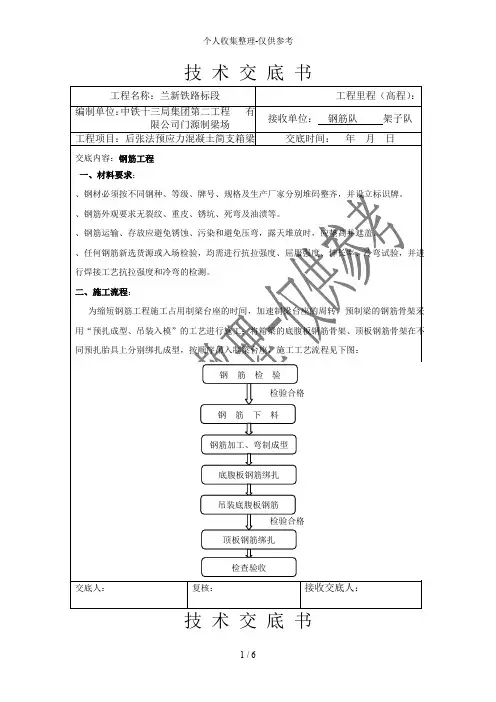

（一）钢筋工程
1.钢筋原材料及钢筋加工工程
质量要求符合《公路桥涵施工技术规范》（JTJ041-2000）的规定。
A、钢筋、机械连接器、焊条等品种、规格和技术性能应符合国家现行标准规定和设计要求。
B、冷拉钢筋的机械性能必须符合规范要求，钢筋平直，表面不得有裂皮和油污。
C、受力钢筋同一截面的接头数量、搭接长度、焊接和机械接头质量应符合施工技术规范要求。
D、钢筋安装时，必须保证设计要求的钢筋根数。
E、受力钢筋应平直，表面不得有裂纹及其他损伤。
表1-1
2?钢筋安装工程
质量要求符合《公路桥涵施工技术规范》(JTJ041-2000)的规定。
表1-2
(二)模板工程
1?模板安装工程
质量要求符合《公路桥涵施工技术规范》(JTJ041-2000)的规定
表1-3
2.模板拆除工程
质量要求符合《公路桥涵施工技术规范》(JTJ041-2000)的规定。表1-4
(三)混凝土工程
1?混凝土原材料及配合比设计
质量要求符合《公路桥涵施工技术规范》(JTJ041-2000)的规定。
表1-5
2.混凝土施工
质量要求符合《公路桥涵施工技术规范》(JTJ041-2000)的规定。
表1-6
3?现浇结构外观尺寸
现浇箱梁施工技术交底 一、支架的搭设和预压 现浇箱梁施工采用满堂支架施工。满堂支架施工对支架基础要求较高，地势平坦或高差不大的台阶式地势尤为适应。首先要施工单位按照方案中要求对支架基础进行处理，如表面有湿洼表层的，必须进行换填碾压处理，通过试验确定承载能力满足箱梁施工要求后，做基础硬化处理，再按照方案中中钢管步距开始进行支架搭设。承载能力满足要求的基础可直接硬化后再搭设支架。支架必须按照方案中的布置要求进行搭设。 支架搭设完成之后必须进行支架预压，以验证整个支架系统的安全性，另外也可以消除支架的非弹性变形，观测出支架的弹性变形，为箱梁施工设置预拱度提供参考数据。本工程支架预压采用钢筋预压。预压的荷载一般要求为整个梁整体自重的1.2倍。加载、卸载一般要求分级进行，观测变形情况一般每2小时观测一次，加载到120％（箱梁自重）后必须连续观测48小时以上确保支架标高不再有变形或变形微小时，可进行分级卸载，然后根据分级卸载、加载时测量结果计算出非弹性变形和弹性变形量与荷载等级的线形关系。非弹性变形在预压时基本上消除，根据弹性变形量与荷载之间的线形关系和设计提供的预拱度设置施工预拱度。 二、模板施工
现浇箱梁对底模及侧模采用多套模板周转使用。在模板铺设完成之后要求对整个底模及侧模根据施工预拱度进行标高及轴线偏位的验收，合格之后，要求施工单位对模板涂同一品牌的脱模剂，争取箱梁外观漂亮。模采用木胶板，拆模后调校平整后可重复使用（一般现浇箱梁为等截面箱梁，为模板重复使用提供了可能）。要求所有模板接缝严密，保证不漏浆；两块模板之间的高差必须控制在规允许之。在模板的周转使用过程中，应保持模板表面洁净，及时把模板表面的混凝土清除，然后再涂脱模剂。 三、钢筋制作安装施工 所有进场的钢筋原材料在试验监理工程师抽检合格之后，才允许进行钢筋加工、安装。在钢筋加工之前，要求施工单位技术人员先对图纸的钢筋型号、尺寸进行详细的复核，对于和实际有出入的，和设计取得联系进行确认或调整，确保无误之后，方可进行钢筋的加工及安装，这样可以减少没有必要的材料浪费或误工。钢筋安装首先进行横隔梁和底板钢筋绑扎，其次进行腹板钢筋绑扎，在底板钢筋绑扎时，为保证人洞质量（如有），可把人洞模板先就位，然后再绑扎钢筋，最后进行顶板钢筋绑扎。在各部位钢筋绑扎时，先用少量的钢筋形成骨架，而后把其余钢筋就位绑牢。钢筋在绑扎过程中，应尽量少采用电焊，否则很容易烧伤模板。 钢筋安装完毕后，应检查以下方面： 1、根据设计图纸检查钢筋的直径、根数、间距位置是否正确。 2、检查钢筋接头的位置及搭接长度是否符合规要求。
三级技术交底记录 单位：中铁十八局蒙华铁路MHTJ-5标年月日工程名称阳坬中桥交底地点施工现场 交底组织单位二工区交底负责 人 施工单位现浇梁施工工班接收负责 人 一、交底内容 现浇箱梁预应力钢绞线施工 二、适用范围 本交底适用于蒙华铁路MHTJ-5标阳坬中桥现浇箱梁。 三、施工工艺及方法 1、钢绞线的下料 （1）钢绞线下料用砂轮机平放切割，不得用电焊或氧气切断。切割断口两侧各30mm处用铁丝绑扎，切断后将钢绞线平放地面上,均匀排列，梳理成束，逐个标识。 （2）钢绞线下料长度尺寸见“”一片梁钢绞线数量表。 （3）钢绞线编束用铁丝绑扎固定，间距1～1.5m。 （4）由于钢绞线束孔位、长度不同，应编号标注以免混杂。按编号分类存放，存放时支点距离不得大于3m，端部悬出长度不得大于1.5m。 （5）预应力筋下料长度的允许偏差和检验方法应符合下表规定： 预应力筋下料长度的允许偏差和检验方法 序号项目允许偏差(mm) 检验方法 1 与设计或计算长度差±10 尺量束中各根钢绞线长度差 5 （6）钢绞线长度下料单 钢绞线数量表 序号钢绞线编号钢绞线下料单根长度（m）束数根数 1 N4 26.26 2 9 2根 2 N5 26.28 3 9 2根 3 N6 26.309 9 2根 4 N7 26.328 9 2根
5 N8 26.294 9 2根 6 N9 26.315 9 2根 7 N10 26.341 9 2根 8 N11 26.360 9 2根 9 N3 25.458 8 2根 10 N2 25.458 8 2根 11 N1 25.458 8 2根 12 Bya 26.363 9 2根 13 Byb 26.395 9 2根 图1 钢绞线下料 图2 钢绞线编束

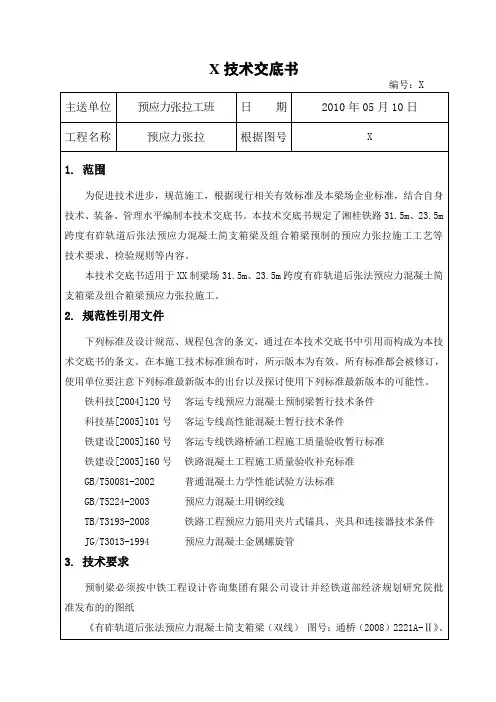

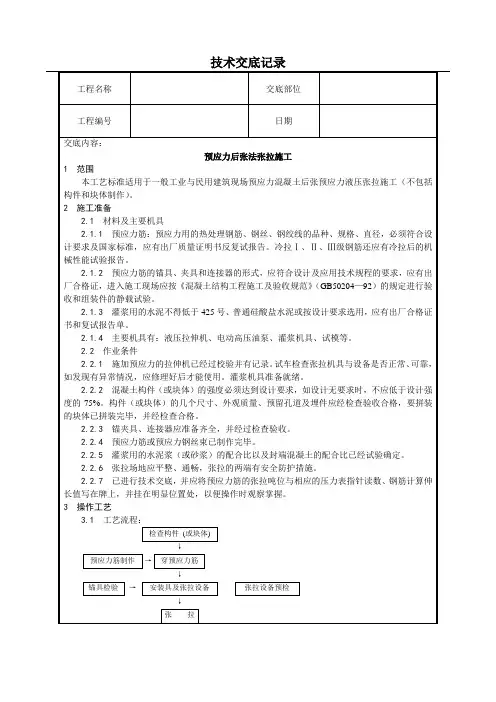

16米预应力箱梁张拉技术交底 预应力张拉采用穿心式千斤顶单束双端对称张拉、应力与伸长值双控法施工工艺。 1、施工准备 1．1张拉前必须测定预应力有关数据:（喇叭口摩阻损失、孔道摩阻损失、锚口摩阻损失），根据实测结果，调整预施应力，工艺、结构或材料发生变化时，重新测定上述数据，及时调整预施应力。 1．2对梁体混凝土表面存在的较大缺陷，预先修补并达到设计要求，方可施加预应力，缺陷严重者要特别处理。 1．3张拉前清除孔道内的杂物、积水、锚垫板上附着的灰浆、钢绞线上的锈蚀、泥浆等。 1．4检查梁体砼实际强度，确保张拉前已达到设计强度、弹模和龄期要求。 1．5千斤顶和油压表、油泵配套校验合格，并在规定使用期限内。 1．6锚具、预应力钢绞线按规定检验合格。 1．7确认孔道已进行过检孔并通过检查。 1．8千斤顶的定位安装，并且与油泵相连接，注意千斤顶要和油压表配套使用。 1．9千斤顶校正期限不超过一个月，且不超过400次张拉作业。千斤顶活塞漏油或有串缸现象，检修后必须校正，合格后方允许使用。 1．10高压油表校正有效期为一周,油表发生故障后必须重新校正。采用YCW3000型千斤顶，其校正系数不得大于1.05。 1．11千斤顶和油表使用时建立卡片，记录校正系数及校正日期，并由试验室下发校验结果通知书。 1．12安装工具锚板，在锚板锥孔内装上工具锚夹片，锥孔内表面和夹片表面涂上约1mm厚的蜡质润滑剂，以使张拉完毕后夹片能自动松开。 2、张拉 2.1穿束张拉 2．1．1穿束前用空压机清除孔道内杂物，观测孔道有无串孔现象。 2．1．2按设计规定的钢束号顺序，由两端同时对称张拉（两端张拉千斤顶 升、降压速度接近相等）。其程序为:0→0.2 σ k (作伸长值记录) →σ k (持荷5min， 作伸长值记录)锚固（量油缸伸长）（油表读数卸压5～10MPa），张拉控制应力在前2片梁做完管道摩阻损失后最终确定。
. 施工技术交底记录 工程项目名称：京新高速临河至白疙瘩段（阿拉善盟境内）LBAMSG-1 编号：单位工程浩通图中桥（K42+650）分部（项）工程箱梁预制施工单位长治源泰建筑劳务有限公司交底时间 交底提要预制箱梁钢筋加工与安装技术交底 交底内容 施工工艺、钢筋加工技术要求、质量要求。 详见附件第1页，共9页。 工程大样图及 分部断面或剖 面图 详见施工设计图第四册第四分册 施工注意事项在保证安全的前提下严格按照设计图纸及规范进行施工。 安全质量措施安全措施： 1、钢筋加工作业前，必须检查机械设备、照明设施等，符合安全要求后方可作业。进入作业现场必须佩戴整齐，戴好安全帽。 2、操作人员必须经过培训，了解设备的构造、性能和用途，掌握有关使用、维修、保养的安全技术知识。电路故障必须有专业电工排除。 3、电缆线、电焊机把线要理顺，布置在合适的位置，用电要符合安全规范要求。 4、电动机械在运转过程中停电时，应立即切断电源。手工前按顺序停机，离开现场前，必须切断电源，锁好闸箱，清理作业现场。 5、展开盘条钢筋时，应卡牢端头，切断前应压稳；人工弯曲钢筋时，应放平扳手，用力不得过猛。 6、绑扎钢筋的绑丝头要弯回至骨架内侧。施工人员不得站在钢筋骨架上，不得攀登钢筋骨架上下。暂停绑扎时，认真检查所绑扎的钢筋或骨架，确认连接牢固后方可离开现场。 7、抬运钢筋人员要协调配合，互相呼应。切断长料时，要有专人扶稳钢筋，操作时动作要一致。钢筋短头要使用钢管套夹具夹住。钢筋短于30cm、时，要使用钢管套夹具夹住，严禁手扶。 8、在储存、加工、运输、安装过程中及安装完成后，设置明显的警示标志，以防止其他车辆或作业对钢筋半成品、成品的碰撞、砸、刮。 质量保证措施: 1、加工完成的钢筋，应堆置在钢筋加工棚内；露天对置时，应垫高并采用防水材料遮盖。已成型的骨架，应垫高放置并加遮盖，应有防止滑动、滚动的斜块、楔块或拉绳。 2、对于长时间暴露的预埋件、钢筋，应采取防锈、防污染措施。 审核人交底人接受交底人 交底单位：中国建筑股份有限公司LBAMSGG-1项目总承包管理部第五项目部
小箱梁预制技术交底（三级） 一、工程概况 本合同段共计25m小箱梁2120片/20m小箱梁473片，均为简支结构，采用后法施工。单幅多以4片为主，双幅8片。箱梁砼C50。 25m箱梁：高1.4m，中梁顶宽2.4m，边梁顶宽2.75m----3.15m，底宽1.0m，跨中腹板0.18m、两端腹板0.25m。 20m箱梁：高1.2m，中梁顶宽2.4m，边梁顶宽2.75m----3.15m，底宽1.0m，跨中腹板0.18m、两端腹板0.25m。 二、施工工艺 1、箱梁施工工艺流程（见图一） 2、钢筋制作与预应力管道布置 （1）、钢筋检查 钢筋需经过检查合格才能使用，钢筋要分类挂牌堆放，同时注意防潮、防雨、防污染措施。钢筋表面应洁净，使用前应将表面油泽、漆皮、锈等清除干净。 （2）、钢筋配料 钢筋加工前应由钢筋工根据设计图纸进行配料计算，算出各号钢筋的下料长度、总根数及钢筋总重量，然后编制钢筋配料单，作为钢筋备料、加工的依据。下料后的钢筋按不同编号分开堆放并标识。注意减少钢筋的断头废料和焊接量，同时钢筋在下料时，做好保护层厚度的预算。 （3）、钢筋连接 搭接长度≥35d，大于Φ20的钢筋不允许搭接，必须采用焊接。钢筋的连接尽量采用焊接，焊接宜采用双面焊，双面焊有困难时，可采用单面焊，双面焊焊缝长度≥5d，单面焊焊缝长度≥10d，焊缝宽度≥0.8d，焊缝厚度≥0.3d，焊缝要饱满，敲掉焊渣后，焊缝呈鱼鳞状。钢筋搭接端部应使两接合钢筋轴线一致，梁体钢筋焊接接头位置设置应符合规和设计要求，并应避免在最大应力处设置接头，尽可能使接头交错排列，其接头间距相互错开，距离不小于1.3倍的搭接长度且不小于500mm。 钢筋的末端弯钩应符合设计要求，本工程预制箱梁箍筋末端弯钩均采用抗震设计要求的形式。
30m预应力箱梁技术交底 一、30米部分预应力混凝土的预制 （一）模板的制作与安装 1）底模 预制场地放在伍大跨线桥桥的11、12、13跨之间，共设11个箱梁底模，预拱度采用半立方抛物线位置：y=kx3/2+c。 30m预制箱梁模用4mm钢板和5*5 cm的角钢制作成组合件,拼装成定型模,定型模组合分成6块,相邻间用?16螺丝连接.芯模上下开30cm的空隙封阻,防止浇腹板混凝土时混凝土浆上泛.当浇顶板时,用4mm钢板封盖. 拼装好后整体用龙门吊装入模，模放置在与设计底板同厚度的预制混凝土垫块上，预制块强度不低于梁体混凝土的强度，芯模与侧模之间同样用水泥垫块支撑，确保两侧腹板尺寸，为了防止混凝土浇筑过程中芯模上浮，在两侧模顶之间设置12道横梁，通过横梁用钢筋顶住芯模。 （三）侧模 侧模面板用4mm厚钢板制作，板后面用6*6 cm的角铁焊接骨架作为支撑。 （四）钢筋的制作 先制作底板及腹板钢筋，安装波纹管，波纹管接头用30cm长外接套管连接，并裹实、定位，注意与钢筋的交叉，钢筋须绕过，不可碰破波纹管、控制好波纹管坐标，模安装后，按图纸制作顶板钢筋，注意预埋件位置，同时安装好顶层锚固块的垫板，并与模板连接固定。 在施工中钢筋的连接方式：直径≥12mm的，钢筋连接采用焊接，直径〈12mm的，钢筋连接采用绑扎。绑扎及焊接长度应按照《公路桥涵施工技术规》的有关规定严格执行。 （五）管道成型 在预制箱梁埋设预应力管道，管道成孔采用钢波纹管，预应力钢
绞线的坐标值在梁纵向的箱梁跨中为原点，在直线部位每隔1米控制一个坐标值，在曲线部位每隔50cm控制一个坐标值，并用U形架固定，竖向坐标为梁底至钢束重心的距离。每节管道间用30cm的连接管连接，接头外面用胶带包好，以防漏浆。管道里面用Φ4.5cm的橡胶管穿在里面，以增强波纹管的刚度，混凝土浇筑结束后，再将橡胶管抽出来。 （六）混凝土的浇筑 1）原材料的控制： 经过试配每立方米混凝土水泥用量为451Kg，砂用量为636 Kg，碎石选用宜兴5-25mm掺配碎石，连续级配，每立方米用量为1235Kg。 2）混凝土的拌制与浇筑 在混凝土浇筑之前，再次检查模板的尺寸，立模是否牢固，钢筋是否符合图纸和规要求，预埋构件是否到位准确。拌制混凝土按已批准的配合比施工，对粗、细骨料的含水率经常进行检测，据以调整粗、细骨料和水的用量。混凝土拌制通过拌合站拌合，拌合时间一般控制在2.5分钟以上。混凝土浇筑顺序为底板-腹板-顶板，全断面由梁一端向另一端斜向顺序渐进的方法进行。采用插入式和附着式振捣。振捣时注意避免振捣棒碰撞模板、钢筋及波纹管，混凝土密实的标志是混凝土停止下沉，不再冒气泡，顶面呈现平坦泛浆（防止过振）。 3）质量控制和质量保证： 首先：必须对所需的混凝土原材料加强质量管理，严格按照质量标准，对不符合要求的材料不进，对过期的材料不用。 其次：在混凝土拌制过程中水泥重控制在+1%，粗集料控制在2 ±，特别是控制水灰比的措施，按规定的塌落度加水。 % 最后：对预制的构件加强养护做到定人、定职、定岗。 五、拉与压浆 （一）拉前注意事项
小箱梁预制技术交底 一、箱梁预制两个对外观影响比较大的问题 （一）混凝土过震和漏震： 过振后混凝土中骨料会向下，水分被提出，也就是一条条没有浆的小道道，还有可能在表面出现麻面现像，混凝土表面出现鱼鳞纹，混凝土会出现分层现象，比重较大的石头都沉积到下面，上面是比重较小的水泥，出现浮浆、离析、强度不均、面层起灰与裂缝、砂溜现象。凝土浇筑中过振（若模板强度、刚度不足）将出现；砼爆模现象。如果漏振，将会出现很多的孔洞和缝隙、甚至漏筋。（如下图） （（（（ 1、漏震砼表面麻面露筋蜂窝的现状: (1) 砼表面局部缺浆粗糙,有许多小凹坑。 (2) 结构内的主筋、副筋或箍筋外露。 (3) 砼局部缺浆石子多,形成蜂窝状的孔洞。 (4) 砼结构内有空腔,局部无砼,蜂窝特别大。 2、漏震的治理: (1) 麻面部位用清水刷洗,充分湿润后用水泥浆或水泥砂浆抹平。 (2) 将外露钢筋上的砼和铁锈清洗干净,再用水泥砂浆(1:2比例)抹压平整。如露筋较深,应将薄弱砼剔除,清理干净,用高一级的豆石砼捣实,认真养护。 (3) 小蜂窝可先用水冲洗干净,用1:2水泥砂浆修补;大蜂窝,先将松动的石子和突出颗粒剔除,并剔成喇叭口,然后用清水冲洗干净湿透,再用高一级豆石砼捣实,认真养护。 (4) 需要与设计单位共同研究制定补强方案,然后按批准后的方案进行处理。在处理梁中孔洞时,应在梁底用支撑支牢,然后再将孔洞处的不密实的砼凿掉,要凿成斜形,以便浇筑砼。用清水冲刷干净,并保持湿润72小时,然后用高一等级的豆石砼浇筑。在豆石砼中掺万分之一用量的铝粉。浇筑后加强养护。有时因孔洞大需支模板后才浇筑砼。凿除补强是最简单易行
移动模架现浇箱梁预应力工程技术交底 1交底目的 本技术交底旨在指导现场作业人员掌握芭蕉湖2号桥移动模架现浇梁预应力工程施工。 2交底内容 30m、55m移动模架现浇箱梁预应力工程工艺，包括箱梁预应力施工顺序为：张拉机具及预应力材料准备→波纹管及锚垫板安装、固定（与钢筋绑扎同时进行）→波纹管穿束、钢束接长（采取先穿法工艺）→锚具安装、千斤顶安装→预应力束张拉→孔道压浆→封锚。 3箱梁预应力工程概况 55m、30m现浇连续箱梁采用纵向和横向的双向预应力体系，即主梁除布置纵向预应力钢束外，在桥面板内设有横向预应力钢束（纵向布置标准间距0.7m）。 预应力钢束均采用ΦS15.24钢绞线，其技术标准符合ASTMA416-97规定，Ryb=1860MPa，预应力张拉控制应力为0.75Ryb= 1395MPa。预应力管道采用塑料波纹管，应符合《预应力混凝土桥梁用塑料波纹管》（JT/T529-2004）的要求,塑料波纹管采用高密度聚乙烯（HDPE）制成，波纹管外观应光滑，色泽均匀，内外壁不允许有裂口、气泡、硬块及影响使用的划伤。纵向预应力管道采用圆波纹管，横向预应力管道采用扁波纹管。其壁厚均不得小于2.5mm。 纵向预应力张拉顺序为先张拉腹板束，后顶、底板束。各部位预应力钢束均应横桥向对称张拉。横向预应力束采用单端张拉，固定端采用P锚，横向预应力一般是待本施工段纵向预应力张拉完毕后再进行。30m及55m预应力材料类型参见下表：
待混凝土强度和弹性模量达到设计值90%且养生不小于5天，按设计图纸要
求顺序，先张拉悬臂端4m范围内横向预应力，再张拉首段纵向预应力钢束。第二施工段张拉时先张拉纵向预应力，并张拉首施工段剩余部分横向预应力。 其中横向预应力钢束均采用单端交替张拉，顶板和腹板纵向预应力钢束均在施工缝处张拉，并用连接器进行连接接长。 预应力钢束张拉严格按照设计提供的张拉顺序和张拉控制力进行。施加预应力在混凝土强度达到设计强度的90%以后进行，预应力钢束采用张拉应力与伸长量双控，伸长量误差在-3%～6%以内。每端钢丝回缩量控制在6mm以内。 4箱梁预应力施工程序 箱梁预应力施工顺序为：张拉机具及预应力材料准备→波纹管及锚垫板安装、固定（与钢筋绑扎同时进行）→波纹管穿束、钢束接长（采取先穿法工艺）→锚具安装、千斤顶安装→预应力束张拉→孔道压浆→封锚。 5张拉机具及预应力材料准备 1）张拉设备 ①张拉设备选型：横向预应力筋张拉设备采用YDC65Q型千斤顶；纵向预应力筋张拉设备采用智能张拉机YCW500B型。 ②张拉千斤顶进场后，及时组织有经验的技术人员对设备进行检查。经初步检验合格后，需将千斤顶、油表、油泵一起送到当地经主管部门授权的法定计量技术机构进行配套校验，并出具正式检验证书。千斤顶一般使用超过6个月或300次，以及在使用过程中出现不正常现象时，应重新校验。校正工作按以下方法进行： 压力校正方法：将千斤顶及压力环安装在固定的框架中，用已校正过的压力表和在有效期内的压力环配套来校正千斤顶。按油压表每5MPa一级，测出相应的压力环的千分表读数，并换算成相应的压力值。 校正系数=〔油表压力（MPa）×千斤顶面积（mm2）〕/压力环压力（N） 校正千斤顶用的压力环必须在有效期内，压力环的效验有效期为两个月。千斤顶校正前需将油泵、油压表、千斤顶安装好后，试压三次，每次加压至最大使用压力的110%，每次加压后维持5分钟，压力降低不超过3%，否则应找出原因并清除，然后才进行校验工作。注意校验时，油表、油泵不得混用需配套，并记录编号。

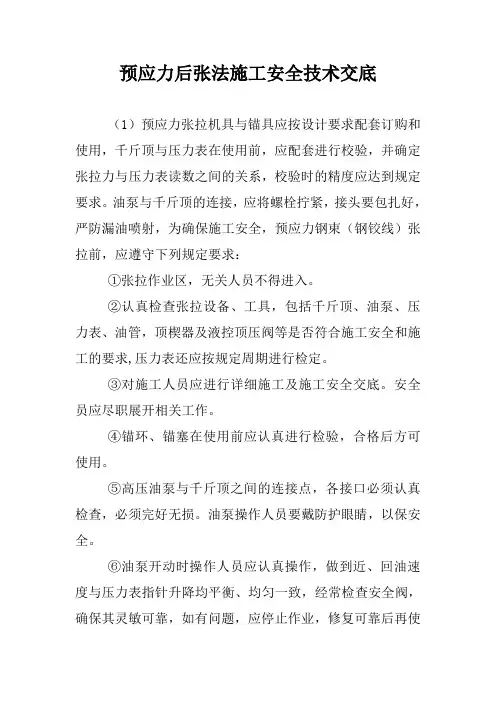

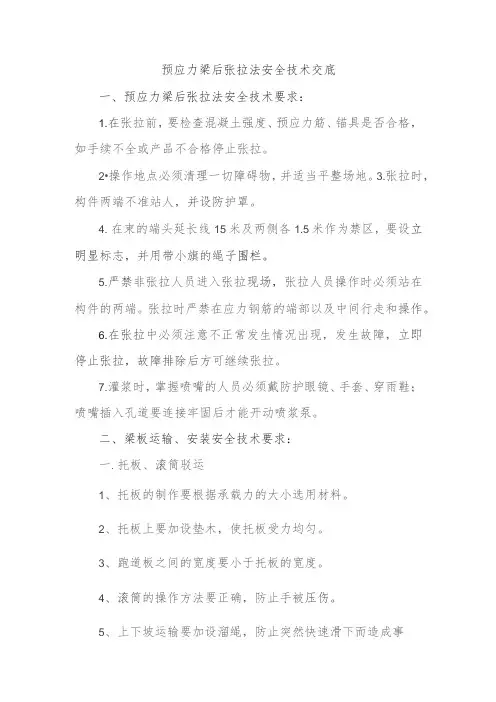

最新整理箱梁预制安全技术交底 安全技术交底记录 编号 工程名称 G3014克拉玛依-阿勒泰段高速公路工程（福海渔场至阿勒泰段） K394+430—;K422+705.52
施工单位 中国路桥工程有限责任公司乌阿3标第四经理部 交底提要 箱梁预制施工安全交底 交底日期 年月日 交底内容： 箱梁预制施工安全技术交底 一、作业人员行为基本规定 （1）所有施工人员在进入施工现场前必须接受安全教育培训和交底。 （2）在进入施工现场前必须正确地佩戴好安全帽等劳动保
护用品，否则不得进入施工现场。 （3）所有施工人员在进入施工现场时必须衣着整齐，禁止赤膊、赤脚、穿拖鞋等情况出现。 （4）在2米（含2米）以上的高度位置作业时，若作业点四周无可靠的安全防护栏杆等设施，必须正确地配戴安全带并将安全带拴挂在牢靠的结构部位以后方可开始高空作业。 （5）严禁从高处向下方抛扔或从地处向高处投掷物料。 （6）六级以上（含六级）强风和大雨、大雪、大雾天气必须停止露天高处作业。在雨、雪后和冬季，露天作业时必须先清除水、雪、霜、冰，并采取防滑措施。在夏季做好防暑降温措施。 （7）严禁酒后上岗作业。 （8）严禁在施工现场出现打架、斗殴的现象。 （9）施工过程中发现不安全因素或者发生安全事故时必须及时向项目领导或现场管理人员汇报，同时停止作业，撤离危险区域，严禁冒险作业。 二、钢筋作业安全规定 1.钢筋运输 （1）作业前应检查运输道路和工具，确认安全。 （2）搬运钢筋人员应协调配合，相互呼应。搬运时必须按顺序逐层从上往下取运，严禁从下抽拿。 （3）运输钢筋时，必须事先观察运行上方或周围附近是否有高压线，严防碰撞；运输较长钢筋时，必须事先观察清楚周围情况，严防发生碰撞。 （4）使用手推车运输时，应平稳推行，不得抢跑，空车应让重车。 （5）卸料时，应设挡掩，不得撒把倒料；使用汽车运输，应设专人指挥。 （6）用龙门吊或汽车吊吊运时，吊索具必须符合起重机械安全规程要求，短料和零散材料必须用容器装好后吊运。
安全技术交底记录表 合同号：承包人：共页第页工程名称工种/分项作业箱梁预制安全交底交底人交底时间和地点 被交底人 交底内容： 箱梁预制安全技术交底 一、作业人员行为基本规定 （1）所有施工人员在进入施工现场前必须接受安全教育培训和交底。 （2）在进入施工现场前必须正确地佩戴好安全帽等劳动保护用品，否则不得进入施工现场。 （3）所有施工人员在进入施工现场时必须衣着整齐，禁止赤膊、赤脚、穿拖鞋等情况出现。 （4）在2米（含2米）以上的高度位置作业时，若作业点四周无可靠的安全防护栏杆等设施，必须正确地配戴安全带并将安全带拴挂在牢靠的结构部位以后方可开始高空作业。 （5）严禁从高处向下方抛扔或从地处向高处投掷物料。 （6）六级以上（含六级）强风和大雨、大雪、大雾天气必须停止露天高处作业。在雨、雪后和冬季，露天作业时必须先清除水、雪、霜、冰，并采取防滑措施。在夏季做好防暑降温措施。 （7）严禁酒后上岗作业。 （8）严禁在施工现场出现打架、斗殴的现象。 （9）施工过程中发现不安全因素或者发生安全事故时必须及时向项目领导或
现场管理人员汇报，同时停止作业，撤离危险区域，严禁冒险作业。 二、钢筋工 1.钢筋运输 （1）作业前应检查运输道路和工具，确认安全。 （2）搬运钢筋人员应协调配合，相互呼应。搬运时必须按顺序逐层从上往下取运，严禁从下抽拿。 （3）运输钢筋时，必须事先观察运行上方或周围附近是否有高压线，严防碰撞；运输较长钢筋时，必须事先观察清楚周围情况，严防发生碰撞。 （4）使用手推车运输时，应平稳推行，不得抢跑，空车应让重车。 （5）卸料时，应设挡掩，不得撒把倒料；使用汽车运输，应设专人指挥。 （6）用龙门吊或汽车吊吊运时，吊索具必须符合起重机械安全规程要求，短料和零散材料必须用容器装好后吊运。 2.钢筋切断 （1）操作前必须检查切断机刀口，确定安装正确，刀片无裂痕，刀架螺栓紧固，防护罩牢靠，空运转正常后再进行操作。 （2）切断钢筋应在钢筋调直后进行，切断时手与刀口的距离不得小于15cm，断短料手握端小于40cm时，应用套管或夹具将钢筋短头压住或夹住，严禁用手直接送料。 （3）机械运转中严禁用手直接清除刀口附近的断头和杂物，在钢筋摆动范围内和刀口附近，非操作人员不得停留。 （4）发现机械运转异常、刀片斜歪等，应立即停机检修；作业中严禁进行机械检修、加油、更换部件，维修或停机时，必须切断电源，锁好箱门。 3.钢筋弯曲 （1）钢筋在弯曲时，工作台和弯曲工作盘台应保持水平，操作前应检查芯轴、成型轴、挡铁轴、可变挡架有无裂纹或损坏，防护罩牢固可靠，经空运转确认正常后，方可作业。 （2）操作时要熟悉倒顺开关控制工作盘旋转的方向，钢筋放置要和挡架、工作盘旋转方向相配合，不得放反。 （3）改变工作盘旋转方向是，必须在停机后进行，即从正转——停——反转，不得直接从正转——反转或从反转——正转。 （4）弯曲机在运转过程中严禁更换芯轴、成型轴和变换角度及调速，严禁
预制箱梁运输、吊装施工技术交底 一、工程概况 本标段位于广州市新市镇广花路、机场路区段内，是广州北部地区（包括新国际）高速路高架桥。南起北环高速广花收费站，左右线分别沿广花路高架桥，机场路高架桥至新市立交通往新国际机场。工程结构形式如下：1.ZL主线：桥面全宽13.25m，全长1660m。共计57孔，其中钢箱梁4孔； 预制吊装预应力砼箱梁50孔，跨径28m的46孔，每孔3片，共计138片；跨径21m的4孔，每孔3片，共12片；现浇预应力砼箱梁3孔（40m+60m+40m）共140m。湿接缝和两侧悬臂板、防撞墙为现浇。 2.ZR主线：桥面全宽1 3.25m，全长364m。其中预制吊装预应力砼箱梁6 孔，跨径28m的2孔，每孔3片，共计6片；跨径21m的4孔，每孔3片，共12片；现浇预应力砼箱梁8孔，跨径28m，共计224m。湿接缝和两侧悬臂板、防撞墙为现浇。 3.P匝道：桥面全宽9m，全长486.956m。其中预制吊装预应力砼箱梁7孔， 跨径28m的2孔，每孔2片，共计6片；跨径21m的4孔，每孔2片，共8片；现普砼箱梁7孔，跨径22m，共计154m。预制安装钢砼迭合梁 (33.156m+41.891m+37.656m)共计112.703m。湿接缝和两侧悬臂板、防撞 墙为现浇。 4.NL线：跨径28m的2孔，每孔3片，共计6片；NR线：跨径28m的2 孔，每孔3片，共计6片。 构件一览表： 跨数 （孔）
二、吊装施工方法选择 考虑该段桥梁地处交通繁忙地段，由于现场有施工道路，路线较长，桥面宽度不大，预制梁数目较多，梁重为80t。通过施工工艺和经济分析，我们采用80t履带式液压吊机进行双机抬吊施工。这样既满足施工技术的要求，又满足施工工期的需要，有效地保证了总体施工计划。 三、运输、吊装施工方法 1．运输方法 为减少占用施工现场及对行人和车辆的影响，所有预应力砼箱梁均在新广从路的预制场制作，制作好后运往现场，运输过程由于受到广州市道路限制，只能在夜间进行，运输线路经观测后选定为新广从路广园路机场路新市现场。运输车辆选用3台80t半拖挂式汽车运输。 考虑到预应力砼箱梁平衡性好，刚度大，在运输过程不详细考虑预应力砼箱梁的倾侧情况，而预应力砼箱梁较长，运输过程中在转弯情况下，会出现预应力砼箱梁与转厢发生位移及错位现象发生，因此在车厢板加设钢架护栏，并用木楔卡死。以防预应力砼箱梁在转弯时发生位移和错位现象。另外，在两车厢之间用钢丝绳及卡环连接，以增加半拖挂的拖行能力。最后，两车厢板用钢丝绳及手动葫芦将预应力砼箱梁与车厢板收紧，提高其整体性，在绑扎过程中钢丝绳与预应力砼箱梁接触处应架设10×8木方支垫，以防钢丝绳损坏预应力砼箱梁的边角（具体做法见附图）。 2．施工前准备工作 (1)认真阅读图纸及技术要求。 (2)吊装前应将吊机，半拖挂汽车行走路线的地方（包括预制场）应平整压 实，确保吊机、半拖挂汽车行走顺利及确保箱梁在运输途中不损坏。 (3)帽梁面的标高应认真复核，发现偏差大于规范的位置及时处理好。 (4)帽梁面的墨线（纵横两轴）预先弹好及预应力砼箱梁的边线。 (5)帽梁要搭设简易上落梯，以便吊装施工，预先做好橡胶式支座。 (6)横跨道路的高压电线应在吊装施工前迁移。 (7)各种机械机具使用前应重新检查其机械性能，确保符合使用要求。 (8)合理安排施工计划，做到随装随运，随运随卸，随卸随吊。 (9)为减少车道阻塞及噪音污染，吊装时间拟安排夜晚10点至凌晨5点，
3.工艺流程图 及时通知试验室取样试验， 交底人：复核人：交底接收人：
4.施工步骤： 施工步骤一：锚头封堵 （1）张拉终张完成后，经检查无滑丝、使用自制钢绞线割丝环套入，砂轮切割机切除钢绞线，不得损伤锚具，钢绞线切除预留4cm。 （2）封堵材料使用P.052.5普通硅酸盐水泥掺堵漏王或其他早强材料拌制，使用透明塑料薄膜包裹锚头塑型，封堵后根据现场湿度进行养生。 （3）包裹要求圆润紧密，包裹水泥时控制钢绞线头保护层为3cm。 （4）拆除薄膜检查锚头是否存在缺陷，如有缺陷及时修补保证封堵密封性。 操作要点：钢绞线不得使用电焊或氧气切割。 质量标准：钢绞线切割预留大于4cm，控制保护层为3cm，锚头封堵要求圆润紧密无裂纹。施工步骤二：参数设置 （1）打开设置界面 编辑梁型、梁号、孔号 等基本信息。 （2）输入实验室给 定配合比。 （3）给定配合比： （水泥+压浆剂）：水 =1:0.28，即搅拌100kg 压浆料需要28kg水。 （4）搅拌桶搅拌限 额为320kg，每次搅拌用量宜设为300kg。 （5）设置搅拌时间为5min，浆液循环时间30s，保压时间5min。 （6）设置保压压强值为0.5~0.7Mpa之间。 （6）压浆的最大压力设为 0.5～0.7MPa；较长的孔道，最大压力设为1.0MPa。 （7）螺杆泵空转提示设定为2min。 （8）漏浆检测设置停止功能，发现漏浆自动停止保压。 控制要点：智能压浆机系统操作必须指定专人进行，并经过项目部技术人员培训。参数设置、设备使用操作流程严格按照既定的标准流程进行，严禁人为改动、省略步骤或减短流程时间等行为！ 交底人：复核人：交底接收人：2
