盾构机施工
首先我要声明2点，第一、和大家交流学习；第二、和大家交流的都是我在盾构施工管理过程中个人观点，不妥之处请大家给予及时指正。
一、方案准备
1、盾构机选型或保养维修方案
2、施工组织设计
3、临电布置方案
4、端头、换刀点、联络通道及泵房加固方案
5、龙门吊机安拆方案
6、测量监测方案
7、安全专项施工方案
8、盾构机的运输方案
9、盾构机吊装、拆除方案
10、盾构机调试方案
11、洞门凿除方案
12、盾构机始发方案
13、盾构机100米试验段方案
14、盾构机掘进方案
15、盾构机接收方案
16、联络通道及泵房施工方案
17、洞门施工方案
18、盾构机开仓专项方案
19、孤石处理专项方案、软基础处理专项方案、溶洞处理专项方案
20、盾构机穿越河流、建构筑物专项方案

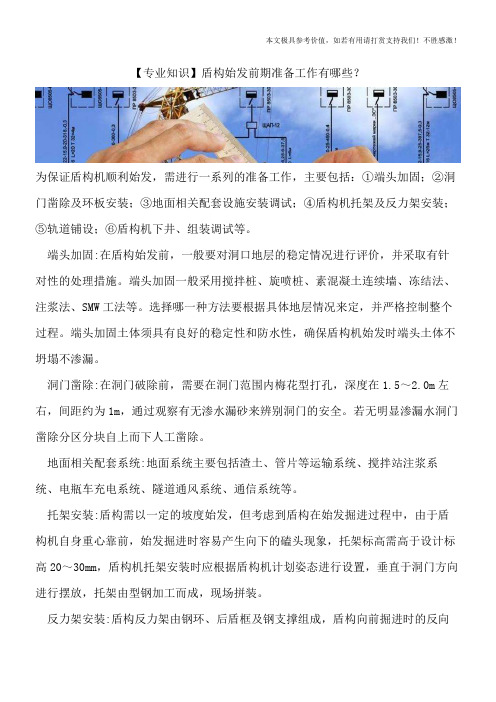

二、现场准备
1、基坑底板始发段完成施工，始发井处中板完成施工，端头加固已完成28天以上，
具备盾构机吊装下井始发施工（最基本条件）；
2、现场布置，龙门吊机安装调试、土坑浇筑完成（土压机，一台机的土坑要存放15
环左右）、搅拌站安装调试，这些基础设施既可以同时也可以流水施工，主要根据
现场的条件和始发时间是否许可来考虑；
三、盾构机吊装前的注意事项
1、始发基座的安装、轨道安装完成（a、底板的测量放线；b、洞门复核;c、始发架的
高度复核;d、根据实际测量情况进行CAD模拟;e、现场吊装始发基座，基座固定后
进行测量）
2、盾构机的吊装顺序、吊装角度（根据现场的实际情况来确定吊装顺序和吊装角度）
3、盾构机各台车、盾体、刀盘管线、设备、刀具需要扎帮、安装牢固。
4、260T吊机站位位置需要加固处理已提前完成，并满足承载力要求（吊装方案里面要
有相关计算书）
四、盾构机的调试安装阶段主要工作内容
1、管、线连接（水管、浆管、油管、污水管、照明线、高压线及控制线）
2、各系统调节（推进系统、注浆系统、二次注浆系统、拼装系统、测量系统、液压系
统、电气系统、渣土改良系统、螺旋机皮带系统、人闸气密性测试等）
3、反力架的安装、始发顺接的安装
4、根据调试情况确定洞门凿除进度。
五、盾构机始发100米主要工作
1、摸索该地层盾构掘进的各项掘进参数（参数的选择和盾构机和地层密切相关），主
要参数包含推力、扭矩（在扭矩较大时关注渣土问题）、土压力（土压盾构，泥水盾构叫切口水压）、灌入度（土压盾构，泥水盾构叫渗透率）、泡沫发泡率、注浆情况、渣土出土量等；
2、摸索该台设备的机械性能
3、盾构施工时流水施工，各相关环节的衔接配合情况是否符合要求。
4、100米施工总结验收。进入正式掘进施工管理
盾构过站作业指导书 一、出洞前的准备工作 1、待车站施工单位拆除接收井底板脚手架后，根据实测洞门圆心坐标确定底板回填高度，并进行接收井底板回填。 2、底板回填24h后开始搭设脚手架，根据设计要求进行洞门水平钻孔，进行出水量检测。 3、出水量检测符合要求后，根据施工技术交底进行洞门人工破除，大托站车站基坑围护结构为Φ1000的旋挖桩，先凿除背土面80cm，剩余迎土面20cm不凿除。 4、根据过站所需机具材料表（见附表）所列各种机具材料进行准备和加工制作。 5、提前在地面根据模拟弧度，对12.5m的50kg/m轨道利用弯轨器进行弯曲，形成盾构主机偏移的弧形轨道设置。 二、出洞前掘进质量控制 出洞前30米，进行出洞测量，根据洞门环等相关数据进行盾构姿态调整，最后5环掘进时，由于刀盘离车站较近，必须采用小推力、低转速掘进。掘进至445环最后20cm时采用空舱掘进，掘进速度控制在1CM左右。对管片螺栓进行复紧，同时把管片用15b槽钢连接成一体。 三、盾构出洞注意事项 1、在下达指令前，必须检查管片是否用槽钢连接好，应急物资是否到位。 2、确定一切准备好后，进行人员安排，采用对讲机联络，总指挥在出洞地点下达指令。 3、总指挥通过观察洞门范围内的土体，当出现裂缝后，通知操作手停止向仓内加水及膨润土等。
4、操作手要观察掘进参数，缓慢掘进，直至旋挖桩之间间隙内的土体和剩余旋挖桩混凝土掉落，刀盘露出后停止掘进。 5、快速清除洞门前方的渣土，并将洞门前方底板上预留的人防密闭门钢筋弯折，保证给刀盘出洞留有足够空间。 6、割除洞门钢环范围内所有钢筋。 四、盾构接收步骤 1、盾构破除洞门后，利用导轨防止盾体低头，导轨采用2根6m的43kg/m轨道，间距10cm并排平铺，一端伸入钢环内，一端延伸至接收井，并在接收井一端用膨胀螺栓固定，且在轨面上涂抹黄油，以便于刀盘在导轨上滑动。 2、断开吊机行走梁夹板，方便盾构主机偏移，使盾构机偏移过程中减少与后配套的刚性连接。 3、根据盾构机出洞姿态，铺设弧形轨道，因轨道弯曲后会回弹，故需要根据确定好的弧线轨两端点位置，再次利用弯轨器进行弯曲，并用膨胀螺栓固定，然后在柜面上涂抹黄油，利用7号或8号油缸顶推管片前移盾构机。 4、焊接前轮（刀盘出洞约3米），要求焊缝饱满，焊接质量一定要检查，焊接位置为前盾重心处靠前位置（离刀盘端1.8米）。 5、前轮焊接后，继续前移，在移动过程中，在过站轨道上垫枕木，然后连续拼装底部一块管片，在距离前轮2.6m的位置焊接后轮，继续拼装底部一块管片，直至盾构主机进入标准段。 6、盾构主机进入标准段之后架设门字型钢支架，逐步铺设电瓶车下坡段轨道共40m，坡度1.8%。 7、通过电瓶车运输后配套接收所需的轨排架，根据接收井和标准段尺寸，轨排架偏移20cm铺设。
盾构机操作规程 1、启动前首先检查盾构机各系统是否运转正常，并确认油脂、泡 沫剂是否需要更换，冷却水及液压油温度是否正常，轨道、管路延伸、同步注浆工作是否到位。 2、依次启动冷却水泵、齿轮油泵、推进油泵、辅助油泵、螺旋输 送机油泵、注浆泵、空压机、齿轮油泵、黄油泵、盾尾油脂泵等动力装置。 3、启动皮带输送系统和刀盘驱动电机，根据扭矩情况适当调整各 项参数。 4、各系统参数调节正常后，点击盾构机推进按钮，当土仓压力达 到设定压力时启动螺旋输送机进行排土，推进过程中根据地质情况向土仓内注入膨润土或泡沫剂，并适当调整后闸门的开度，。 5、使VMT进入掘进状态，推进过程中根据盾构机姿态的变化，适 当调整各组千斤顶的压力差，推进过程中密切关注刀盘的扭矩情况，根据刀盘扭矩情况对推进速度做适当的调整。 6、更换渣土车时，主司机接到信号员的满载信号时，盾构机进入 停机模式并关闭螺旋输送机和后闸门，皮带机继续运转，空渣土车就位后，根据信号指令依次开启各系统。 7、当一环推进结束后，使盾构机进入拼装模式，按照与启动时相 反的顺序关闭各系统，为拼装管片的需要使冷却、拼装系统处于工作状态 8、测量盾尾间隙，利用VMT计算出拼装点位，进入管片拼装作业。
1、管片拼装点位计算完成后，盾构机便进入拼装模式。 2、管片拼装机只能由拼装手操作，其他人未经允许不得进行操作。 3、管片拼装手在开动管片拼装机前必须看清楚管片拼装机周围的情 况，油缸底部若有油脂、污水，要及时进行清理。 4、根据拼装点位，依次缩回对应管片的千斤顶，一次最多缩回的数 量不宜超过5组。 5、管片在吊起前，拼装手必须检查拼装头是否上紧，看清该管片的 型号及顺序，然后再用管片运输机把管片运到合适位置。 6、管片被吊装起后，拼装手必须控制好旋转速度，把管片平稳的旋 转到将要拼装的位置，然后进行拼装。 7、拼装过程中，拼装手要站在有利位置看清管片的主要位置，看不 到的位置要与其他拼装人员配合，拼装K块时，为防止止水条撕裂，可在止水条上涂抹润滑剂，每环管片的拼装错台保证在5mm 以内。 8、管片被推进油缸顶住后，如果要对管片进行微调必须把推进油缸 收回后方可进行下一步的工作。 9、每块管片定位完成后，对螺栓进行紧固，下一环推进快结束时进 行二次紧固。 10、在拼装过程中如遇到紧急情况必须及时向领班工程师或盾构机主司机汇报，进行紧急处理。
地铁工程工作总结 南京地铁南北线一期工程去年12月12日正式开工。整个项目整体推进，进展顺利，开局良好，受到了社会各界的瞩目。全体建设者紧紧围绕"质量、工期、造价、安全生产、文明施工"五大控制目标，解放思想、振奋精神，扎实工作，锐意创新，较好地完成了各项既定任务。 （一）前期工作扎实有效，为工程连续推进打下了基础 与国内其他城市开始地铁建设时的情况比较，南京地铁虽然起步晚，但基础工作比较扎实，进展相对较快。自××年12月30日拿到南北线一期工程开工报告后，我们并没有急于上马，而是借鉴了其他城市的经验教训，严格按照国家计委关于基本建设大中型项目开工条件的9条规定逐项落实，认真细致地做好前期工作。市委、市政府成立了工程建设协调领导小组；市政府聘请了国内15位有理论、有实践、有一定知名度的地铁工程专家组成技术委员会。为了对整个设计工作负责，我们在项目初步设计审查前增加了总体设计研究这道关，以尽可能提高设计的质量和水平。在抓紧设计的同时，积极开展了对沿线管线、场地征用拆迁情况的调查，施工、监理单位的招投标以及交通疏解和施工方案的制订。特别是施工前的交通疏解方案，指挥部是几经与有关部门反复协商，取得共识才付诸实施。为了保证地铁征地拆迁和管线迁移工作的顺利进行，市政府专门下发了文件，制定了拆迁补偿安置规定。到目前为止，全线共拆迁房屋约28万平方米，拆迁居（农）民1557户，拆除居民房屋面积13.72万平方米，拆除企业近200
家、拆迁个体户约460户，基本完成了全线的征地拆迁任务。同时三山街试验站、盾构试验段的超前施工也为以后的施工积累了经验和科学数据。我们还吸取了1号线前期工作的经验，积极主动地做好项目储备，推进2号线的前期工作。目前2号线已通过了国家计委委托中咨公司召开的预可研专家评估，正在报国家审批。由于这些前期工作的及早开展，从组织上、政策上、技术力量和计划安排上保证了××年全年地铁建设工作的连续推进，并为1号线工程的施工高潮的到来，为2号线前期工作的展开和南京地铁的可持续发展打下了良好的基础。 （二）招标工作规范有序，为保证工程质量选择了比较好的队伍 今年在地铁工程纪检小组的监督和市工程建设专治办及市招标办的指导和帮助下，地铁工程招标工作始终严格按"一个原则、两个要求、三个做法"进行。一个原则，即公平、公开、公正的原则；两个要求，即工作上不受干扰，经济上不受腐蚀；三个做法，一是公开资审条件，做到透明平等；二是明确招标程序，做到规范有序；三是严格评标工作，做到不受干扰。严格按照中央七部委的规定，确定综合得分排名第一的中标候选人为中标人。通过这些工作，选择到一批作风比较过硬、信誉比较好、管理比较严，有一定经验的队伍和设备物资供应商，为保证工程建设质量创造了先决条件。目前全线22个土建标、13个土建监理标已全部定标。工程所需的45万吨水泥、7.3万吨钢材以及大量防水材料已招标完毕。设备招标方面：我们吸取了其他城市车辆与信号招标衔接不上，导致车辆交货推迟的教训，先期启动了车辆和信号标招标工作。环控（BAS）系统28日已开标。电扶梯也将在元月8日正式发标。供电系统第一批公开招标项目资格预审工作和项目集成商招标工作已完成。车辆段、自动售检票（FAS）等系统的资格预
盾构机掘进基本操作指导书 （包括刀盘转速、掘进速度、油缸推力、方向姿态等控制） 1、安全操作规程 1.1．基本注意事项 （1）．遵守岗位内安全规程 ●盾构机操作、维修人员必须是受过专业训练的，必须具备相应的操作资格。 ●进行机械操作或维修时，请遵守相关的技术资料和项目部下发的文件中所 有安全规则、注意事项及顺序。 ●身体不适、服用药物（催眠药）时及酒后不要操作， 因为发生危机时，容易造成判断失误。 ●多人共同作业时，一定要设指挥员，根据制定的方案操作。 （2）．设臵安全联锁装臵 ●请确认所有的防护装臵、防护罩是否装在正常位臵。如果破损，请马上修理。 ●请认真了解盾构联锁、溢流阀等安全装臵。 ●请勿随便调节盾构联锁装臵、溢流阀。 解除盾构联锁装臵请参照盾构联锁装臵的使用说明。 ●一旦误用安全装臵，将会造成重大人身事故。 （3）．电气、液压的设定，不要随便变更 ●为防止电气火灾，请勿变更热继电器等设定值。 ●为防止盾构机损伤，请勿变更溢流阀压力等液压设定值。 （4）．正确穿戴工作服和安全保护用品 过肥的服装、饰品等有可能被机械部件上的物品钩住，有油的工作服因易 燃，也不得穿用。 ●请勿忘记根据工作内容穿戴保 护眼镜、安全帽、口罩、手套等。 特别是用锤子打击销子等金属片、 异物时可能飞散，必须使用保护眼 镜、安全帽、手套等保护用具。
1.2．盾构掘进过程中的注意事项 （1）．掘进中必须特别注意的事项 ●掘进中，机器有时会突然侧滚。所以进入掘进机内时，请充分注意因突然侧滚造 成的跌倒、滚落。 特别是在高处时，必须要用安全带。 ●因传送带或土沙压送泵运转中的振动，造成后续台车的翻到，伤及 作业者的危险性是存在的，请切实装好防翻部件，并认真确认。（2）．注意电机的散热 ●电机散热装臵周围闭塞时，就不能散热，有损伤内部、发生火灾的可能， 因此，请保持电机散热装臵的正常运转，不要挡住电机前后风路。（3）．推进油缸靴撑和管片间的注意事项 ●推进油缸靴撑和管片间有夹住手脚的危险。注意不要把手脚臵于其间。（4）．注意异常声音、异常情况等 ●如果对器具的异音、异常不加以注意，零部件将可能破损而飞散，并有因部件 飞散而造成人员伤害的危险。 机器发生异音、异常时，请立即中止掘进，进行点检、维修。
盾构钢套筒接收作业指导书 编制 复核 审批 中铁十五局集团有限公司 成都地铁十号线工程土建三标项目经理部 二〇一五年十月
盾构钢套筒接收作业指导书 一、钢套筒设计 1、筒体 钢套筒主体部分总长10900mm，直径（内径）6500mm，外径6840mm，总重111.83t。套筒分标准段、一个后端盖和一个过渡环，标准段分为上下两个半圆，下半圆部分为三个 半圆标准段，每段3300mm，上半圆部分为拼合成半圆的三块圆弧，每段9900mm。筒体 采用钢板卷制而成。每段筒体的外周焊接纵、环向筋板以保证筒体刚度。每段筒体的端头 和上下两部分接合面均焊接圆法兰，采用法兰连接，用高强度螺栓连接紧固。另外，每节 钢套筒分别于顶部设置4 个起吊用吊耳，1 个直径600mm 的加料口，底部设置3个3寸的 排浆管。钢套筒的制作由专业厂家负责，最终将验收合格的钢套筒运至施工现场。 2、后端盖 后端盖由冠球盖和平面环板组成，冠球盖和平面环板材料用30mm钢板，平面环板加焊36个厚30mm、高500mm的钢板筋板，环向均布排列焊接。后盖边缘法兰与钢套筒端头法兰采用M30、8.8级螺栓连接。 冠球盖用30mm钢板整体冲压焊接成形，后盖平面环板与冠球盖外缘内外焊 接成整体。制作完工要在球盖内侧加焊型钢或钢管井子玄，防止变形。 后端盖形状如图所示。 后端盖
3、反力架 采用盾构始发反力架紧贴后盖平面板安装，冠球部分不与反力架接触。反力架用I20的工字钢做斜撑，与固定钢板焊接。反力架定好位置后，先用400t 千斤顶顶平面盖和反力架，消除洞门到后盖板的安装间隙后，反力架上下均布8道I20的工字钢与后端盖板顶紧，承力工字钢两端用楔形块垫实并焊接。 4、筒体与洞门的连接 在原洞门环板预埋钢筋基础上，每组加焊二根直径20mm圆钢，一端焊接在车站侧墙钢筋，另一端焊在洞门环板上，用于加强洞门环板与侧墙的连接强度。钢套筒与洞门环板之间设一过渡连接板，洞门环板与过渡连接板采用烧焊连接，钢套筒的法兰端与过渡连接板采用M30、8.8级螺栓连接。 5、进料口和注排浆管 筒体中部右上角设置600*600进料口，在每段钢套筒底部预留三个3吋带球阀注排浆管,共9个等间距布置，一旦盾构机有栽头趋势头，即可在下部注双液浆回顶。
施工员个人半年工作总结 白天上班，调度比较轻松。我知道调度不是简单的叫挖机施工，安排工人干活这么简单，作为调度要有大局的眼光，特别是在很多工序交叉作业时候，如何安排几件事的先后顺序尤为重要，唯有协调好各项工作才能保证施工有条不紊更高效的进行，也可避免不必要的麻烦。下面是施工员个人半年工作总结，欢迎阅读。 施工员个人半年工作总结 时光荏苒，来到xxx项目已经四个多月，内心不禁感慨万千时间如梭，转眼间将跨过一个半年之坎，回首望，虽没有轰轰烈烈的战果，但也算经历了一段不平凡的考验和磨砺。
四个多月的时间里师傅的授业解惑、领导以及同事的关心、整个项目的和谐氛围都在帮助着我一步步的成长。作为一名施工员，四个月的时间毕竟太短，体会也许不是那么地深刻，经验亦有不足，深深感到自己知识的匮乏，自身的不足也在不断地凸显，不论是工作中的收获还是自身缺点地不断发现，这一切都为以后的工作打下了一个良好的基础，做出了一个良好的开端。我以前觉得施工很简单，总以为拿着图纸到现场一定手到擒来，现在，我发现每一道施工工序都是一门艺术、所有的建筑人都是艺术家、每一个竣工工程都是艺术品。 对于施工员，自己必须先对每天的工作内容有掌握，对每天施工的技术要求和施工工艺熟练掌握，这样在现场的管理和协调中才能更好的处理。现场是一个极其考验一个人能力的地方，不光是对技术的掌握更是体现在对整个施工现场的管理和协调，尤其是在很多工序
交叉时候，更要处理好相关事宜来避免不必要的麻烦。在这半年的施工员工作中，我收获很多，在每天跑现场的时间里我学到了很多的东西，比如：地下室底板、顶板以及后浇带渗漏水的处理方法;砌体砌筑、抹灰、外墙保温、屋面防水、伸缩缝等的施工工艺;抹灰空鼓、开裂以及抹灰缺陷等一些收尾常见问题的处理方法;杂工班每天工作的人员安排;与现场班组以及其他分包单位的沟通等等。不仅仅是施工知识的掌握，同时对与各种层次人员的交流有了很大的提高，这里包括与同事的相处，与分包的相处方式，甚至与建设单位和监理之间的交流，这一切的一切都让我受益非浅。 资料整理方面做的不好，有一次平时不太注意落下了很多资料，上面来检查前临时突击补资料搞的自己很狼狈。以后一定做到施工资料并行，保证认真工作态度，给以后的资料整理打下基础。 搞现场不光是技术、细心，全面的知识域才是保障。记得今年三月第一次
中铁三局西南公司盾构施工作业指导书 盾构施工控制测量 中铁三局西南公司盾构工程段
1.盾构施工控制测量 1.1 目的和适用范围 为了保证盾构机准确定位始发，根据设计蓝图计算出的隧道中心线在规范偏差允许范围内掘进并准确贯通，制定本作业指导书。 本作业指导书适用于采用盾构施工的区间隧道工程。 1.2 工作内容及技术要点 盾构施工测量主要分为四部分：地面控制、联系测量、洞内控制和竣工测量，具体内容及技术要求见表1.2-1。 表1.2-1 盾构施工测量内容及技术要点 1.3 测量前准备工作 1.3.1盾构施工前，项目部应成立专门的测量组织机构，测量人员应具备相应的测量技能等级及执业资格。 1.3.2项目应配置精度满足要求的测量仪器，全站仪测角精度不低于2″，测距精度不低于Ⅱ级（5～10mm）。
1.3.3盾构施工前，应编制测量方案，并按程序经过审查、批准后方可实施。1.4 测量作业 1.4.1 交接桩及复测 1 项目中标后，交接桩资料包括平面控制点坐标及高程以及相应的“点之记”，经业主方代表（或者业主委托的第三方测量（以下简称“业主测量队”）单位代表）、施工承包方代表签字确认后生效，并到各控制桩点现场确认。 2 施工承包方完成接桩后，应及时编写复测方案并组织实施。复测成果上报监理及业主（或业主测量队）审查。如发现有交桩控制点精度不满足要求，应在复测报告中明确申请业主测量队进行复测确认。 3 一条区间隧道交桩控制点应不少于6个，即在隧道两端各有2个以上平面控制点和1个以上水准点。 4 按照精密导线的要求进行控制导线复测，具体要求按照《城市轨道交通工程测量规范》（GB 50308-2008）“3.3精密导线测量”执行。 1.4.2 地面控制点加密 1 加密导线点与交桩控制点宜形成附合导线，附合导线的边数宜少于12个，相邻的短边不宜小于长边的1/2，个别短边的边长不应小于100m。 2 受条件限制，加密导线点与交桩控制点只能形成闭合导线时，应在《城市轨道交通工程测量规范》（GB 50308-2008）要求基础上增加至少一倍的观测频率。 3 加密水准点应设置在施工影响范围之外且比较稳固的地方，至少每半年对加密水准点与交桩水准点进行一次联测。 1.4.3 平面联系测量 1 平面联系测量一般可采用一井定向（如图 1.4.3-1）、两井定向（如图 1.4.3-2），投点方式可采用钢丝或者投点仪。 2 一井定向联系三角形测量具体要求按照《城市轨道交通工程测量规范》（GB 50308-2008）“9.3联系三角形测量”执行。 3 两井定向联系测量 1）在盾构施工时，可以利用车站两个端头井或者是一个端头井和中间的出土口位置进行两井定向。 2）左右线的地下控制边可以同时测量，但应分开计算。
盾构井端头处理工艺 作业指导书 3.1.1 工艺概述在盾构始发或到达之前，一般要根据洞口地层的稳定情况评价地层，并采取有针 对性的盾构 端头处理措施。端头处理一般采取如“固结灌浆”、“冷冻法”、“插板法”等措施进行地层加 固处理。选择加固措施的基本条件为加固后的地层要具备最少一周的侧向自稳能力，且不能有地下水的损失。常用的具体处理方法有高压旋喷桩法、深层搅拌桩法、冷冻法等。选择哪一种方法要根据地层具体情况而定，并且严格控制整个过程。 一、高压旋喷桩法高压旋喷桩法是在化学注浆法的基础上，采用高压水射流切割技术而发展 起来的。高压喷射 注浆就是利用钻机钻孔，把带有喷嘴的注浆管插至土层的预定位置后，以高压设备使浆液成为20M pa以上的高压射流，从喷嘴中喷射出来冲击破坏土体。当能量，速度快呈脉动状的喷射动压超过土体结构时，土粒便从土体上剥落下来。部分细小的土料随着浆液冒出水面，其余土粒在喷射流的冲击力，离心力和重力等作用下，与浆液搅拌混合，并按一定的浆土比例有规律地重新排列。浆液凝固后，便在土中形成一个固结体与桩间土一起构成复合地基，从而提高地基承载力，减少地基的变形，达到地基加固的目的。 二、深层搅拌桩法深层搅拌桩法是通过特制的深层搅拌机械，在地基中就地将软粘土（含水 量超过液限、无侧 限抗压强度低于0.005 兆帕）和固化剂(多数用水泥浆)强制拌和,使软粘土硬结成具有整体性、水稳性和足够强度的地基土。根据上部结构的要求，可对软土地基进行柱状、壁状和块状等不同形式的加固。 三、冷冻法冷冻法是使土体中水分冻结，整个冻结范围内土体暂时形成有相当强度的冻结固 体，在这种 冻结固体支护下，拆除洞口封门，待掘进设备进入洞门圈内、洞口密封装置安装完毕、洞口施工时的密封性能建立后再解冻，进入正常进出洞施工。 3.1.2 作业内容一、高 压旋喷桩法 高压旋喷桩法作业内容包括：测量放线定位,引钻钻机就位,钻进成孔,检查成孔质量,启动空 压机送水,下喷射管,浆液配制泵送,高喷作业,提升摆动,移位回灌. 二、深层搅拌桩深层搅拌桩作业内容包括：测量放线，就位对中，预搅下沉，喷浆、搅拌、提升，重复搅拌， 清洗机具管线，移至下一桩位。三、冷冻法冷冻法主要作业内容包括：冻结孔钻进，冻结器安装，施工机房、基础，冻结站安装，盐水 系统安装、保温，充R22、化C ac l2、试运转，积极冻结，探孔，维护冻结，开挖构筑，封孔、注浆。 3.1.3 工艺流程图 - 191 -
上下重叠隧道盾构施工作业指导书 1、工程概况 1.1工程简介 本标段隧道上下重叠部分包含在红岭站～老街站，老街站～晒布路站二个盾构区间隧道。 红岭站～老街站盾构区间隧道左线长1273.759m 、右线长1262.7m，上下重叠隧道的最小净距为 1.6m（老街站西端头处）。轨面埋深11.0m～37.0m，隧道拱顶埋深约为6.0m～32.0 m。本区间隧道左、右线以14.0m的线间距从红岭站平行出发后，以R=400m 曲线（曲线长度约为300m），在下穿多幢房屋、宝安南路、笔架山渠后，左右线隧道在平面上线间距逐渐缩小，纵断面上轨面高差逐渐加大，在接近桂圆路时，左右线隧道变为完全上下重叠的布置型式（左线在上，右线在下）。左右线以上下重叠的结构型式、R=350m 的曲线（曲线长度约330m ）在下穿布吉河、星港中心和广深铁路桥后进入老街站，上下重叠及过渡线路长度约440m。 老街站～晒布路站盾构区间隧道左线长838.59m 、右线长836.03m，由于受老街站的（车站采用上下重叠的侧式站台形式）控制，左右线隧道（左线在上，右线在下）以轨面高差7.6m的间距（两隧道净距为1.6）从老街站以上下重叠的形式出发后，左右线以R=350m的曲线（右线曲线长度482.545m，左线曲线长度525.008m ）在下穿多幢房屋、东门老街繁华商业区后，在接近东门中路时左右线隧道在平面上线间距逐渐拉开，纵断面上轨面高差逐渐减少，左右线隧道逐渐由上下重叠过渡到左、右平行的结构形式。上下重叠及过渡线路长度约740.0m。 1.2地质条件 红老区间地形稍有起伏，红岭站至变电站段属坡残积区，地势较高，变电站至老街站属冲洪积区，地势平坦，总体上红岭站端高、老街站端低，地面高程4.5m~21.8m。线路所经处楼宇密布，商业发达。本区间线路经过地段，覆土表层为第四系人工填筑的（Q4ml）素填土、杂填土，其下为冲洪积（Q4al+pl）淤泥质土、砂层、粘性土，残积（Qel）粘性土，下伏基岩为花岗片岩（γ23）及花岗片麻岩（Zyk）。盾构隧道通过地段的地质条件复杂，地层起伏较大，主要从花岗岩的可塑状残积土、硬塑状残积土、全、强风化地层中穿越，局部地段从中、微风化岩层和砂层中穿越；且要穿过布吉河古河道，富水性、透水性均较强，对隧道施工影响较大。同时盾构通过地段有部分桩基托换后的旧桩，
XXXX～XXXX区间盾构施工监测 总结报告 编制： 审核： 审批： XXXXX轨道交通X号线X期工程XX标项目经理部 二○一二年一月三十日
目录 1 工程概况 (3) 1.1工程简述 (3) 1.2工程地质及水文地质情况 (3) 2 监测作业方案 (5) 2.1监测依据 (5) 2.2监测内容 (6) 2.3监测频率 (6) 2.4监测精度 (7) 2.5警戒值的执行 (8) 3.监测成果质量 (9) 3.1质量控制 (9) 4监测组织实施 (9) 4.1投入的仪器设备 (9) 4.2监测人员组织 (10) 5完成监测工作量 (10) 6监测成果总结 (11) 6.1监测统计成果 (11) 6.2监测成果曲线 (11) 7监测成果分析 (11)
1 工程概况 1.1工程简述 XXXX～XXXX区间设计范围为Y（Z）DK16+915.15～Y(Z)DK18+733，右线长1817.85m，左线长1794.332m（短链23.518m），线路自XXX站向南穿越万国商业广场、南塘村、白沙湾路与曲塘路交汇处、并穿越杜花路立交和京珠高速公路，向南到达XXXX。区间线间距为13~15m，线路平面最小曲线半径为450m。区间隧道最大纵坡为26‰。本区间采用盾构法施工，隧道埋深约在15～40m之间。区间在YDK17+276.055、YDK17+876.055和YDK18+400处各设置一条区间联络通道，其中YDK17+876.055兼做泵房，联络通道及泵房采用矿山法施工。 1.2 工程地质及水文地质情况 1.2.1 地形、地貌 本段地貌单元主要为XXXⅠ级阶地，地形平坦开阔，河湖发育，水塘星罗棋布，局部可见残丘、岗地，地面标高32～38m，局部岗地标高可达60多m。 1.2.2 地层岩性 各岩土层具体分部特征及土性变化情况见《地层特性表》。 本盾构区间隧道主要穿越地层为残积粉质粘土（4-1）、强风化泥质粉砂岩（5-1）、中风化泥质粉砂岩（5-2）。盾构上覆土层主要为杂填土（1-2）、粉质粘土（2-1）、圆砾（2-4）、卵石（2-5）、粉质粘土（4-1）、残积粉细砂（4-2）、强风化泥质粉砂岩（5-1）、全风化泥质粉砂岩（5-1a）、中风化泥质粉砂岩（5-2）。 1.2.3 地质构造及地震烈度
目录 一、编制说明 (1) 二、工程概况 (2) 三、洞门凿除设计方案 (3) 四、洞门凿除施工方法 (4) 五、安全施工措施 (7) 六、文明施工保证措施 (8)
一、编制说明 洞门凿除是盾构进、出洞的关键工序之一，其施工的质量、安全等因素影响到了盾构施工能否顺利进行。虽然，洞门凿除工序简单，但其安全隐患较多、难度较大，凿出时经常会发生沙涌、涌水等现象。 盾构始发井围护结构采用地下地连墙，墙厚1000mm，凿除难度较大。始发井端头处采用2排C15混凝土Φ1500@1100mm钻孔咬合桩（桩长26228mm）进行加固。待端头加固完成后方进行洞门凿除施工。 始发井端头加固平面布置图
二、工程地质概况 隧道范围内地层主要为第四系全新统新近沉积层（Q4si）、第Ⅰ陆相层（Q4al）、第Ⅰ海相层（Q4m）、第Ⅱ陆相层（Q4al）、第Ⅲ陆相层（Q3al）、第Ⅱ海相层（Q3m）、第Ⅳ陆相层（Q3al）、第Ⅲ海相层（Q3m）、第Ⅴ陆相层（Q3al）；表层覆盖第四系全新统人工堆积层（Q4ml）。 岩性主要为黏性土、淤泥质土、粉土、粉砂及细砂。
1.77~-1.45m）。潜水主要依靠大气降水入渗和地表水体入渗补给，水位具有明显的丰、枯水期变化，受季节影响明显。 微承压水以冲积层⑤21粉质黏土、⑤11黏土为相对隔水顶板。⑤ 、⑥31粉土、⑤43、⑥43、⑥54细砂为主要含水地层，含水层厚度较31 大，分布相对稳定。勘测期间对微承压水进行了稳定水位观测，稳定水位埋深约为3.73~7.85m（高程为-4.55~-1.17m）。其承压水头为隔水板到稳定水位隔离。 根据《岩土工程勘察规范》（GB50021-2001），经取样化验，地下水腐蚀性如下： 1、潜水的腐蚀性 该段潜水对结构具硫酸盐侵蚀，环境作用等级为H2。 2、微承压水的腐蚀性 该段第一层微承压水对混凝土结构具硫酸盐侵蚀，环境作用等级为H2。 三、洞门凿除设计方案 洞门围护结构地下连续墙凿除前应打水平探孔，探孔主要分布在盾构范围边缘处，上半圆布置孔数宜少，下半圆孔数宜多，孔深不宜过深，穿透地下连续墙即可，以便确认地下连续墙与咬合桩之间的隔水情况，若发生透水现象，需采取封堵加固等措施，确保始发时无地下水作业。 在进洞防水装置设置完成后，凿除盾构范围内围护结构地下连续
郑州市轨道交通1号线二期土建工程02标段 梧桐街站～化工路站区间 盾构工程管片拼装作业指导书 编 制： 年 月 日 复 核： 年 月 日 审 批： 年 月 日 中铁隧道集团有限公司 郑州市轨道交通1号线二期土建工程02标段 2015年3月
§§11 编编制制依依据据 （1）郑州市轨道交通1号线二期工程区间管片结构及防水设计通用图； （2）郑州市轨道交通1号线二期工程梧桐街站～化工路站区间平、纵断面设计图； （3）郑州市轨道交通1号线二期工程梧桐街站主体结构设计图； （4）地下铁道工程施工及验收规范GB 50299-1999（2003版）； （5）盾构法隧道施工与验收规范GB 50446-2008； （6）地下防水工程质量验收规范GB 50208-2011； （7）建筑工程施工质量验收统一标准 GB 50300-2013； §§22 编编制制目目的的 （1）规范操作程序，指导现场施工； （2）确保管片安装系统的安全使用； （3）确保管片安装质量，提高管片安装速度； （4）提高成洞隧道产品的质量，创优质工程。 §§33 适适用用范范围围 郑州市轨道交通1号线二期土建工程02标段梧桐街站～化工路站盾构工程区间隧道管片安装施工。 §§44 工工程程概概况况 区间隧道工程采用盾构法施工，钢筋混凝土管片采用C50、S10混凝土，外径为6000mm ，内径为5400mm ，环片厚度300mm ，环片宽幅1500mm ，，每环衬砌环管片分为6块，其中封顶块1块、邻接块2块、标准块3块。衬砌环按两环一组错缝式拼装。 §§55 相相关关定定义义 55..11 管管片片 指用于盾构开挖后完成隧道衬砌的预制钢筋混凝土圆环，管片混凝土强度C50，抗渗等级S12。管片内径为5400mm ，外径为6000mm ，厚300mm ，管片环宽1500mm 。每环管片组成为3＋2＋1，即三块标准块、两个邻接块、一个封顶块。为满足曲线地段线路拟合及施工纠偏的需要，专门设计了左、右转弯楔形环，通过与标准环的各种组合来拟合不同的曲线。楔形环采用双面楔形式。 55..22 负负环环管管片片//00环环管管片片
十、盾构机井下组装作业指导书 1. 编制目的 (2) 2. 编制依据 (2) 3. 适用范围 (2) 4. 施工准备 (2) 4.1场地规划及布置 (2) 4.2吊装验算 (2) 4.3管线调查 (3) 4.4盾构机验收 (3) 4.5托架、反力架测量复核 (3) 4.6现场消防、安全保卫及防盗 (4) 4.7交底及培训 (4) 5. 施工方法 (4) 5.1盾构机概况 (4) 5.2现场施工条件 (4) 5.3总体吊装下井方案 (4) 5.4调试总体方案 (5) 6. 工艺流程 (5) 6.1盾构下井组装与调试工艺流程图 (5) 6.2盾构机下井组装顺序 (6) 6.3操作要点 (6) 7. 主要机具及设备 (10) 7.1机具设备配置 (10) 7.2工具管理 (11) 8. 劳动力组织 (11) 9. 质量控制要点及检查标准 (12) 9.1焊接质量控制及检查标准 (12) 9.2质量保证措施 (13)
10. 安全措施 (14) 10.1机械安全措施 (14) 10.2起重作业安全措施 (14) 10.3组装作业安全措施 (15) 11. 环保措施 (15) 1. 编制目的 盾构机下井组装具有主体体积庞大，井下拼装场地狭窄，吊装作业多的特点。组装与调试作业应按计划有组织地进行，以确保盾构下井组装与调试有序、快速安全，并为盾构始发和正常掘进提供状态良好的施工设备。 2. 编制依据 2.1盾构机图纸、说明书及操作规程 2.2盾构区间及车站结构设计图纸 2.3起重机吊装参数及吊装作业安全规定 2.4施工组织设计 3. 适用范围 本作业指导书适用于宁波市轨道交通区间盾构组装。 4. 施工准备 4.1场地规划及布置 准确测量场地，根据施工情况、端头井位置情况及吊车参数等详细规划吊机停放、大件摆放、台车摆放位置。在盾构机下井组装前，对盾构始发井井下及井上场地进行清理。 4.2吊装验算 盾构机吊装应编制专项施工安全方案，并进行地基承载力、最不利吊装工况（由臂长、角度、工作半径、最大起吊重量等确定）的稳定性、吊具索具强度等的验算。 4.2.1参数 本处以小松TM634PMX-50盾构机、450t吊车（吊车选用根据实际吊装工况
