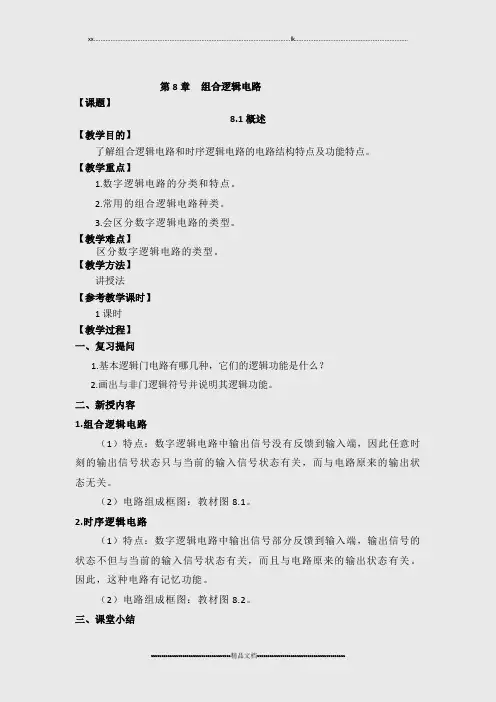

第8章组合逻辑电路
【课题】
8.1概述
【教学目的】
了解组合逻辑电路和时序逻辑电路的电路结构特点及功能特点。
【教学重点】
1.数字逻辑电路的分类和特点。
2.常用的组合逻辑电路种类。
3.会区分数字逻辑电路的类型。
【教学难点】
区分数字逻辑电路的类型。
【教学方法】
讲授法
【参考教学课时】
1课时
【教学过程】
一、复习提问
1.基本逻辑门电路有哪几种，它们的逻辑功能是什么？
2.画出与非门逻辑符号并说明其逻辑功能。
二、新授内容
1.组合逻辑电路
（1）特点：数字逻辑电路中输出信号没有反馈到输入端，因此任意时刻的输出信号状态只与当前的输入信号状态有关，而与电路原来的输出状态无关。
（2）电路组成框图：教材图8.1。
2.时序逻辑电路
（1）特点：数字逻辑电路中输出信号部分反馈到输入端，输出信号的状态不但与当前的输入信号状态有关，而且与电路原来的输出状态有关。因此，这种电路有记忆功能。
（2）电路组成框图：教材图8.2。
三、课堂小结
1.组合逻辑电路的特点。
2.时序逻辑电路的特点。
四、课堂思考
P176思考与练习题。
五、课后练习
对逻辑代数作重点复习并预习下节课的内容（8.2组合逻辑电路的分析）。
【课题】
8.2组合逻辑电路的分析
【教学目的】
掌握组合逻辑电路的分析方法和步骤。
【教学重点】
1.组合逻辑电路的分析方法和步骤。
2.会对给定的组合逻辑电路进行功能分析。
【教学难点】
对给定的组合逻辑电路作功能说明，并用文字描述。
【教学方法】
讲授法、练习法
【参考教学课时】
1课时
【教学过程】
一、复习提问
公式化简，用练习的方式进行。
二、新授内容
1．组合逻辑电路的分析步骤。
（1）根据给定的逻辑电路图，推导输出端的逻辑表达式。
（2）化简和变换
（3）列真值表
（4）分析说明
2．组合逻辑电路的分析举例
（1）老师举例讲解
（2）老师举例，学生讨论分析
例1 已知逻辑电路如图8.1所示，试分析其逻辑功能，要求写出分析过程。
图8.1
三、课堂小结
1．组合逻辑电路的分析步骤。
2．组合逻辑电路实例分析。
四、课堂思考
1. 分析组合逻辑电路的功能一般要经过哪几个步骤？
五、课后练习
1.上网查阅组合逻辑电路的相关知识。
2.P178思考与练习题 2。
【课题】
*8.3组合逻辑电路的设计【教学目的】
了解组合逻辑电路的设计过程和一般方法。
【教学重点】
组合逻辑电路的设计方法和步骤。
【教学难点】
组合逻辑电路的设计方法。
【教学方法】
讲练结合
【参考教学课时】
2课时
【教学过程】
一、复习提问
简述组合逻辑电路的分析步骤。
二、新授内容
1.组合逻辑电路的设计步骤
(1)分析实际情况是否能用逻辑变量来表示。
(2)确定输入、输出逻辑变量并用逻辑变量字母表示，作出逻辑规定。
(3)根据实际情况列出逻辑真值表。
(4)根据逻辑真值表写出逻辑表达式并化简。
(5)画出逻辑电路图，并标明使用的集成电路和相应的引脚。
(6)根据逻辑电路图焊接电路，调试并进一步验证逻辑关系是否与实际情况相符。
2.组合逻辑电路的设计举例
三、课堂小结
1.组合逻辑电路的设计步骤。
2.组合逻辑电路的设计举例。
四、课堂思考与练习
1. 设计组合逻辑电路一般要经过哪几个步骤？
2. 设计一个故障显示电路：（１）两台电动机同时工作，绿灯亮：（２）其中一台电动机有故障时，黄灯亮；（３）两台电动机都有故障时，红灯亮。要求：
（1）写出真值表；（2）写出表达式；（3）画出逻辑图（学生先做，教师后讲）
五、课后练习
P180思考与练习题 2。
【课题】
8.4 编码器
【教学目的】
1.理解编码的概念。
2.理解典型集成编码电路的引脚功能并能正确使用。
【教学重点】
1. 编码器的基本功能、分类。
2. 集成编码器的引脚功能及逻辑功能真值表。
3. 优先编码器的工作特点及应用。
4. 根据集成编码器的输入引脚状态推导输出引脚的逻辑电平和工作状态。
【教学难点】
根据集成编码器的输入引脚状态推导输出引脚的逻辑电平和工作状态。
【教学方法】
讲授法、讨论法
【参考教学课时】
3课时
【教学过程】
一、复习提问
简要叙述组合逻辑电路的设计步骤。
二、新授内容
8.4.1 编码的概念
1.编码是把输入的各种信号（如10进制数、文字、符号等）转换成若干位二进制码的过程。
2.编码器：能够完成编码功能的组合逻辑电路。
3.编码器分类
（1）按编码形式可分为：二进制编码器和BCD码编码器。
（2）按编码器编码输出二进制码的位数可分为：4线－2线编码器、8线－3线编码器和16线－4线编码器等。
8.4.2 二进制编码器的门电路实现
1.二进制编码器的概念
2. 8线－3线二进制编码器的设计
（1）例1：设计抢答器中实现8位选手编码功能的8线－3线二进制编码器。
（2）课堂练习：请设计一个4线－2线编码器，要求写出设计过程，画出逻辑电路，标明集成电路的型号和引脚。
讨论：哪些数字电路产品中需要用到编码器，请列出1~2个较为典型的例子。
8.4.3集成编码器
1. 集成编码器的概念
2. 优先编码器的概念
3. 集成优先编码器
三、课堂小结
1.编码的概念
2.二进制编码器的门电路实现
3.集成编码器
四、课堂思考
1.三位二进制编码器能对几个信号进行编码？
2.试分析集成编码器MC14532在图8.2所示的输入信号状态下，其输出引脚的逻辑电平各为多少？如果要设计一个实现负逻辑的按键输入电路，即按键没按下时，输入高电平，按键按下时输入低电平，按键输入电路应怎样修改？
图8.2
五、课后练习
P187思考与练习题2。
【课题】
8.5译码器
【教学目的】
1.理解译码的概念及典型集成译码电路的引脚功能并能正确使用。
2.了解常用数码显示器件的基本结构，理解其工作原理。
【教学重点】
1.译码器的基本功能和分类。
2.译码器的引脚功能及逻辑功能真值表。
3.根据集成译码器的输入引脚状态推导输出引脚的逻辑电平和工作状态。
4.常用数码显示器件的基本结构、工作原理和应用。
5.典型集成译码电路的应用。
【教学难点】
典型集成译码电路的灵活应用。
【教学方法】
讲授法、实物展示（共阴极数码管）、讨论法
【参考教学课时】
3课时
【教学过程】
一、复习提问
什么叫编码？什么叫编码器？
二、新授内容
8.5.1 二进制译码器
1. 二进制译码器的逻辑符号及功能
2. 3线－8线译码电路集成74LS138
讨论：哪些数字电路产品中需要用到译码器，请列出1~2个较为典型的例子。
8.5.2 七段数码显示译码器
1. 外形封装（实物展示）
2.数码管的结构和原理
3.集成显示译码器MC14511简介（驱动共阴极数码管）
（1）引脚排列和逻辑符号
（2）显示译码器MC14511的主要作用
（3）MC14511真值表
（4）MC14511的功能说明
（5）MC14511的应用实例
三、课堂小结
1.二进制译码器
2.七段数码显示译码器
四、课堂练习
1.画出七段数字显示器的字形。
2.用真值表的形式说明七段译码器输入与输出的关系。
五、课后练习
P192思考与练习题2、3。
【课题】
实训项目制作3人表决器
【实训目标】
1.掌握组合逻辑电路的应用和测试方法。
2.进一步掌握数字实训箱的使用技能。
【实训重点】
组合逻辑电路的应用和测试方法。
【实训难点】
组合逻辑电路的设计过程。
【实训方法】
实验实训
【参考实训课时】
2课时
【实训过程】
一、复习提问
简述组合逻辑电路的设计方法及步骤。
二、实训任务
任务一验证3人表决器逻辑电路功能。
任务二设计组合逻辑电路
设计一个3人投票多数通过的逻辑电路，要求写出设计步骤，并在数字实训箱上实现。
三、实训总结
1.画出实训电路连接图，标明使用的集成电路型号和引脚。
2.列表整理实训数据。
四、课堂思考
1．如何用2输入端的与非门搭接成3输入端的与非门？
2. 如何将与非门作为非门使用？
五、课后作业
