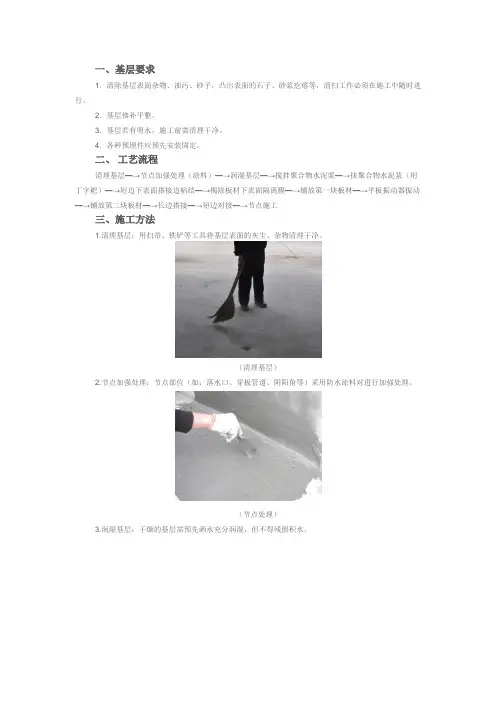

一、基层要求
1．清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等，清扫工作必须在施工中随时进行。
2．基层修补平整。
3．基层若有明水，施工前需清理干净。
4．各种预埋件应预先安装固定。
二、工艺流程
清理基层—→节点加强处理（涂料）—→润湿基层—→搅拌聚合物水泥浆—→抹聚合物水泥浆（用丁字耙）—→短边下表面搭接边粘结—→揭除板材下表面隔离膜—→铺放第一块板材—→平板振动器振动—→铺放第二块板材—→长边搭接—→短边对接—→节点施工
三、施工方法
1.清理基层：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净。
（清理基层）
2.节点加强处理：节点部位（如：落水口、穿板管道、阴阳角等）采用防水涂料对进行加强处理。
（节点处理）
3.润湿基层：干燥的基层需预先洒水充分润湿，但不得残留积水。
（润湿基层）
4.搅拌聚合物水泥浆：9㎡“WiCi外喜”板使用一包半水泥(75kg)，平均约8kg/㎡，加水和聚合物搅拌，采用手动搅拌器搅拌均匀。
（搅拌聚合物水泥浆）
5.抹聚合物水泥浆：将配置好的聚合物水泥浆倒在基层上，并用配套丁字耙将聚合物水泥浆抹平，丁字耙顺着“WiCi外喜”板长边的方向铺抹，使聚合物水泥浆表面平整，厚度均匀。
（抹聚合物水泥浆）
6.短边下表面搭接边粘结：在“WiCi外喜”板短边部位加贴一条160mm宽MAC高分子双面自粘防水卷材，同时撕掉隔离膜，以用于短边搭接。
（短边粘结搭接边）
7. 揭除板材下表面隔离膜：揭除“WiCi外喜”板下表面卷材的隔离膜。
（揭除隔离膜）
8.铺放第一块板材：将“WiCi外喜”板抬起，铺在已抹聚合物水泥浆的基层上，并摆正位置。
（铺放板材）
9.平板振动器振动：“WiCi外喜”板固定好后，采用配套平板振动器放置在“WiCi外喜”板上表面，开机振动，排出“WiCi外喜”板下表面空气，使其与基层粘结密实，振动完成后，撤除定位器。
（振动器振动）
10.铺放第二块板材：将第一块板材下表面卷材的长边搭接边的上表面隔离膜揭除，在第一块“WiCi
外喜”板旁用丁字耙抹聚合物水泥浆，丁字耙顺着“WiCi外喜”板长边的方向铺抹，使聚合物水泥浆表面平整，厚度均匀；然后揭除第二块“WiCi外喜”板下表面卷材的隔离膜，紧靠第一块“WiCi外喜”板铺放第二块“WiCi 外喜”板，同时将两块板材下表面卷材长边（或短边）搭接边抹上聚合物水泥浆后进行搭接，且不得有较大板缝出现。若存在较大板缝，可用专用填缝剂填充板缝。“WiCi外喜”板位置确定后，采用配套平板振动器
放置在“WiCi外喜”板上表面，开机振动，排出“WiCi外喜”板下表面空气，使其与基层粘结密实。
11.长边搭接：“WiCi外喜”板铺完后，立即进行板材上表面卷材的长边连接。将“WiCi外喜”板上表面卷材搭接边清理干净，然后采用自动爬行热风焊接机将预留的搭接边焊接在一起。
（长边搭接）
12. 短边对接：短边连接采用对接的形式，裁剪一块宽度为160mm的单层TPO防水卷材，以接缝
为中心，两边各80mm，采用手持热风焊枪焊接在板材表面上。
（短边对接）
说明：
1.在北方寒冷地区或是冬季施工时，可根据现场实际情况，将加热后的10#沥青作为粘结剂涂刷在基面上，然后铺贴“WiCi外喜”板。
2.“WiCi外喜”板PVC型施工工艺与TPO型一致，节点部位使用PVC型专用辅材。
四、节点施工
1. 女儿墙（全做保温）
1) 女儿墙阴角处先抹水泥浆加贴一条MAC高分子双面自粘防水卷材，卷材平面方向的宽度为80mm，立面方向的宽度根据现场情况确定；
2) 大面铺抹聚合物水泥浆，紧靠着女儿墙铺放平面的“WiCi外喜”板，同时将板材下表面卷材与女儿墙阴角部位加贴的卷材粘结在一起；
3) 平面“WiCi外喜”板铺完后，在女儿墙立面铺抹聚合物水泥浆，然后铺放女儿墙立面的板材，铺放位置如图所示，立面板材下表面卷材与女儿墙阴角部位加贴的卷材粘结在一起；
4) 平面和立面的“WiCi外喜”板铺完后，采用一块宽度为160mm厚度为1.2mm的TPO防水卷材铺贴在女儿墙阴角部位，TPO防水卷材通过焊接与板材上表面的TPO防水卷材粘结在一起。
2.女儿墙（不做保温）
1) 女儿墙阴角处先抹水泥浆加贴一条MAC高分子双面自粘防水卷材，平面方向的宽度为80mm，立面方向的宽度不小于平面完成面以上250mm；
2) 大面铺抹聚合物水泥浆，紧靠着女儿墙铺放平面的“WiCi外喜”板，同时将板材下表面卷材与女儿墙阴角部位加贴的卷材粘结在一起；
3) 平面“WiCi外喜”板铺完后，采用TPO自粘防水卷材铺贴在女儿墙阴角部位，平面方向预留的卷材宽度为160mm，并且把平面方向预留的卷材对折，对折后与板材上的TPO卷材焊接，立面方向的卷材才宽度不小于平面完成面以上250mm，TPO自粘卷材下表面直接与MAC高分子双面自粘防水卷材上表面粘贴在一起，且立面TPO自粘卷材收头盖过MAC高分子双面自粘防水卷材，TPO自粘卷材的收头采用金属压条钉牢，且密封膏密封。
3.屋面侧排水口
1) 侧排水口四周涂刷防水涂料加强处理；
2) 大面铺抹聚合物水泥浆，揭除“WiCi外喜”板下表面卷材的隔离膜，铺放平面的板材；
3) “WiCi外喜”板靠侧排水口的一边收头采用TPO自粘卷材，具体做法如图所示；
4) 女儿墙立面铺贴TPO自粘防水卷材，卷材下端伸入管口120mm，卷材上端上返到平面完成面以上300mm，TPO自粘卷材的收头采用金属压条钉牢，且密封膏密封。
4.落水口
1) 落水口四周涂刷防水涂料加强处理；
2) 在“WiCi外喜”板上裁切一个落水口大小的圆洞，铺放在落水口上，“WiCi外喜”板与落水口之间打上发泡胶；
3) 在落水口80mm范围内采用1.2mm厚TPO防水卷材焊接在板材上表面卷材上，以做收头处理。
5.出屋面管道
1) 管道四周涂料防水涂料，平面涂刷宽度为150mm，立面高度为不小于平面完成面以上250mm；
2) 在“WiCi外喜”板上裁切一个出屋面管道口大小的圆洞，铺放在出屋面管道上，“WiCi外喜”板与管道之间打上发泡胶；
3) 采用1.2mm厚TPO卷材的管道预制件进行加强处理，将预制件焊接在基面上，预制件管口的收头采用钢箍勒紧，并密封膏密封。
6. 变形缝
1) 变形缝部位的“WiCi外喜”板按照由下至上的顺序铺放；
2) 阴角和阳角各铺贴一块MAC高分子双面自粘防水卷材，根据现场变形缝的实际情况裁剪一块相应大小的MAC高分子双面自粘防水卷材，折成U形放入变形缝中；
3) 大面铺抹聚合物水泥浆，铺放下部平面的“WiCi外喜”板，同时将板材下表面卷材与阴角部位加贴的卷材粘结在一起；
4) 变形缝立面铺抹水泥浆，铺放立面的“WiCi外喜”板，同时将板材下表面卷材与阴角和阳角部位加贴的卷材粘结在一起；
5) 然后铺放上部平面的“WiCi外喜”板，同时将板材下表面卷材与阳角部位加贴的卷材粘结在一起；
6) 在U形卷材内填入衬垫材料，并在上方加贴一块TPO防水卷材封口，TPO卷材两端焊接在“WiCi 外喜”板上；
7) 在阴角和阳角部位加贴一块TPO防水卷材；TPO卷材焊接在“WiCi外喜”板上。
7. 高低跨变形缝
1) 高低跨变形缝部位的“WiCi外喜”板按照由下至上的顺序铺放；
2) 阴角和阳角各铺贴一块MAC高分子双面自粘防水卷材；大面铺抹聚合物水泥浆，铺放下部平面的“WiCi外喜”板，同时将板材下表面卷材与阴角部位加贴的卷材粘结在一起；
3) 变形缝立面铺抹聚合物水泥浆，铺放立面的“WiCi外喜”板，同时将板材下表面卷材与阴角和阳角部位加贴的卷材粘结在一起；
4) 然后铺放上部平面的“WiCi外喜”板，同时将板材下表面卷材与阳角部位加贴的卷材粘结在一起；
5) 根据现场变形缝的实际情况裁剪一块相应大小的MAC高分子双面自粘防水卷材，折成U形放入变形缝中，TPO卷材一端焊接在“WiCi外喜”板上，另一端采用钉子固定在高跨的墙面上，并在U形卷材内填入衬垫材料；
6) 在阴角和阳角部位加贴一块TPO防水卷材；TPO卷材焊接在“WiCi外喜”板上。
8. 门槛石
1) 阴角部位铺贴一块MAC高分子双面自粘防水卷材；
2) 大面铺抹聚合物水泥浆，铺放下部平面的“WiCi外喜”板，同时将板材下表面卷材与阴角部位加贴的卷材粘结在一起；
3) 门槛石立面铺抹聚合物水泥浆，铺放立面的“WiCi外喜”板，同时将板材下表面卷材与阴角部位加贴的卷材粘结在一起；
4) 平面和立面“WiCi外喜”板铺完后，采用TPO自粘防水卷材铺贴在门槛石阳角部位，立面方向预留的卷材宽度为160mm，并且把立面方向预留的卷材对折，对折后与立面板材上表面的TPO卷材焊接，平面方向的卷材铺抹水泥浆后，粘贴在基层上。
9. 设备基础
1) 设备基础部位的“WiCi外喜”板按照由下至上的顺序铺放；
2) 在设备基础顶部构件涂刷防水涂料加强处理；
3) 阴角和阳角各铺贴一块MAC高分子双面自粘防水卷材；
4) 大面铺抹聚合物水泥浆，铺放下部平面的“WiCi外喜”板，同时将板材下表面卷材与阴角部位加贴的卷材粘结在一起；
5) 设备基础立面铺抹聚合物水泥砂浆，铺放立面的“WiCi外喜”板，同时将板材下表面卷材与阴角和阳角部位加贴的卷材粘结在一起；
6) 根据设备基础顶部构件的形状，在“WiCi外喜”板上开一个孔洞，然后铺放在设备基础顶部，同时将板材下表面卷材与阳角部位加贴的卷材粘结在一起；
7) 在“WiCi外喜”板孔洞与构件之间打发泡胶，以使接缝密实；
8) 在阴角和阳角部位加贴一块TPO防水卷材；TPO卷材焊接在“WiCi外喜”板上。
五、特别注意事项
1 “WiCi外喜”板宜铺贴在原浆抹平的混凝土结构层上。
2 板材施工前，保证排水系统已完善并保持畅通。
3 板材施工前，应先规划铺设方向与铺贴顺序，每块板材施工前必须先定位。
4 板材施工前，先采用防水涂料对节点部位进行加强处理。
5 板材施工前，基面必须充分润湿，但不得有积水。
6 板材施工时，宜遵循先平面、后立面，先大面、后节点的原则。
7 进行裁切时，要先在板上画裁切线，然后严格按照裁切线裁切。
8 板材采用聚合物水泥浆铺贴，铺贴完成后，要在板材上用平板振动器充分振动。
9 TPO/PVC型“WiCi外喜”板搭接时，上表面的卷材先用爬行焊机焊接长边搭接缝，再用手持焊机焊接短边搭接缝。
10 板材施工时，板材与板材之间应拼接严密，板材固定后如发现有较大缝隙，缝隙里应塞专用填缝剂。
11 雨雪及5级风以上天气不能施工。
六、贮存与运输
9.1 贮存贮存和运输时避免接触火源。
9.2 避免与有机溶剂直接接触。
9.3 和运输时“WiCi外喜”板宜平放。
9.4 垂直运输时，应采用安全带将板材牢固固定。
七、主要辅材
1）TPO自粘防水卷材（用于女儿墙）。
2）MAC高分子双面自粘卷材（用于板材下表面短边对接）。
3）发泡胶（用于节点部位密封处理）。
4）单层TPO防水卷材（用于板材面层短边搭接）
5）铁箍、压条（用于出屋面管道、女儿墙等节点TPO卷材固定）。6）高分子预制件（用于出屋面管道、落水口密封）。
八、主要施工机具
1）电动板材裁切机。
2）砂浆搅拌机。
3）平板振动器
4）自动爬行热风焊接机、手持热风焊枪。
5）前发泡胶枪。
6）丁字耙。
7）定位器。
8）板材吊装设备。
9）裁纸刀、铁锹等。
