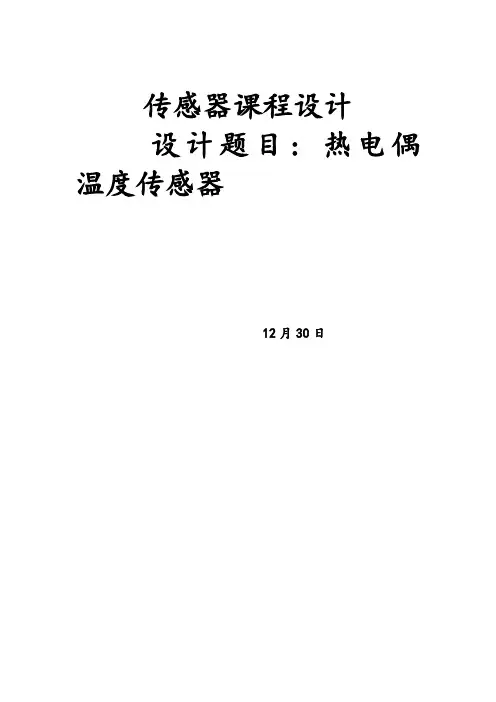

传感器课程设计
设计题目：热电偶温度传感器
2010年12月30日
目录
1、序言 (3)
2、方案设计及论证 (4)
3、设计图纸 (9)
4、设计心得和体会 (10)
5、主要参考文献 (11)
一、序言
随着信息时代的到来，传感器技术已经成为国外优先发展的科技领域之一。测控系统的设计通常是从对象信息的有效获取开始的不同种类
的物理量不仅需要不同种类的传感器进行采集，而且因信号性质的不同，还需要采用不同的测量电路对信号进行调理以满足测量的要去。因此，触感其与检测技术在现代测量与控制系统中具有非常重要的地位。
而在所有的传感器中，热电偶具有构造简单、适用温度围广、使用方便、承受热、机械冲击能力强以及响应速度快等特点，常用于高温区域、振动冲击大等恶劣环境以及适合于微小结构测温场合。
因此，我们想设计一种热电偶传感器能够在低温下使用，可以适用于试验和科研中，测量为温度围：-200 ℃ ~500 ℃，电路不太复杂的简易的热电偶温度传感器，考虑到制作材料相对便宜，我们选择了铜-铜镍（康铜）。在选择测量电路时，我们从简单，符合测量围要求及热电偶的技术特性，我们采用了AD592对T型热电偶进行冷结点的补偿电路。这种型号的电路允许的误差（0.5 ℃或0.004x|t|）相对于其他类型的热电偶具有测量温度精度高，稳定好，低温时灵敏度高，价格低廉。能较好的满足测量围。
热电偶同其它种温度计相比具有如下特点：
a、优点
·热电偶可将温度量转换成电量进行检测，对于温度的测量、控制，以及对温度信号的放大、变换等都很方便，
·结构简单，制造容易，
·价格便宜，
·惰性小，
·准确度高，
·测温围广，
·能适应各种测量对象的要求（特定部位或狭小场所），如点温和面温的测量，
·适于远距离测量和控制。
b、缺点
·测量准确度难以超过0.2℃，
·必须有参考端，并且温度要保持恒定。
·在高温或长期使用时，因受被测介质影响或气氛腐蚀作用（如氧化、还原）等而发生劣化。
二、设计方案及论证
1、热电偶工作原理:
如果两种不同成分的均质导体形成回路，直接测温端叫测量端，接线端子端叫参比端，当两端存在温差时，就会在回路中产生电流，那么两端之间就会存在Seebeck热电势，即塞贝克效应。热电势的大小只与热电偶导体材质以及两端温差有关，与热电偶导体的长度、直径无关。
温度测量围和允许误差
由上个表格，我们拟定使用T型。
热响应时间：
在温度出现阶跃变化时，热电偶或热电阻的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。用t0.5表示。公称压力：
一般是指在工作温度下，保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚
有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。
置入深度
●热电偶最小置入深度
对陶瓷保护管而言，应不小于保护管直径的10～15倍；
对金属及合金保护管，应大于保护管直径的15～20倍。
热电偶的上限温度绝缘电阻值应不小于下表规定：
2、热电偶温度温度传感器结构图示意：
