常用温度传感器的对比分析及选择
大致的要点：
1．温度传感器概述：应用领域，重要性；
2．四种主要的温度传感器类型的横向比较
3．热电偶传感器
4．热电阻传感器
5．热敏电阻传感器
6．集成电路温度传感器以及典型产品举例
7．温度传感器的正确选择及应用
在各种各样的测量技术中，温度的测量可能是最为常见的一种，因为任何的应用领域，掌握温度的确切数值，了解温度与实际状态之间的差异等，都具有极为重要的意义。就以测量为例，在力的测量，压力，流量，位置及电平高低等测量的过程中，为了提高测量精度，通常都会要求对温度进行监视，如压力或力的测量，往往是使用惠斯登电阻电桥，但组成电桥的电阻随温度变化引起的误差，往往会大大超过待测力引起的电阻值变化，如不对温度进行监控并据此校正测量结果，则测量完全不可能进行或者毫无效果。其他参数测量也有类似问题，可以说，各种的物理量都是温度的函数，要得到精确的测定结果，必须针对温度的变化，作出精确的校正。本文就是帮助读者针对特定的用途，选择最为合适的温度传感器，并进行精确的温度测量。
工业上常用的温度传感器有四类：即热电偶、热电阻RTD、热敏电阻及集成电路温度传感器；每一类温度传感器有自己独特的温度测量范围，有自己适用的温度环境；没有一种温度传感器可以通用于所有的用途：热电偶的可测温度范围最宽，而热电阻的测量线性度最优，热敏电阻的测量精度最高。表1是四类传感器的各自独特的性能特性及相互比较。表2是四类传感器的典型应用领域。
热电偶--通用而经济
热电偶由二根不同的金属线材，将它们一端焊接在一起构成，如图1所示；参考端温度（也称冷补偿端）用来消除铁-铜相联及康铜-铜联接端所贡献的误差；而两种不同金属的焊接端放置于需要测量温度的目标上。
两种材料这样联接后会在未焊接的一端产生一个电压，电压数值是所有联接端温度的函数，热电偶无需电压或电流激励。实际应用时，如果试图提供电压或电流激励反而会将误差引进系统。
鉴于热电偶的电压产生于两种不同线材的开路端，其与外界的接口似乎可通过直接测量两导线之间的电压实现；如果热电偶的的两端头不是联接至另外金属，通常是铜，那末事情真会简单至此。
但热电偶需与另外一种金属联接这一事实，实际上又建立了新的一对热电偶，在系统中引入了极大的误差，消除此误差的唯一办法是检测参考端的温度（参见图1），以硬件或硬件-软件相结合的方式将这一联接所贡献的误差减掉，纯硬件消除技术由于线性化校正的因素，比软件-硬件相结合技术受限制更大。一般情况下，参考端温度的精确检测用热电阻RTD，热敏电阻或是集成电路温度传感器进行。原则上说，热电偶可由任意的两种不同金属构建而成，但在实践中，构成热电偶的两种金属组合已经标准化，因为标准组合的线性度及所产生的电压与温度的关系更趋理想。
表3与图2是常用的热电偶E,J,T,K,N,S,B R的特性。
热电偶是一种高度非线性器件，需作大力线性化算法处置。表3的西贝克系数是某种热电偶在规定温度下的平均飘移。
热电偶交货时，其性能由制造商按NIST175标准保证（此标准已被ASTM采纳），标准规定了热电偶的温度特性以及所用原材料的品质。与热电阻RTD，热敏电阻及集成电路硅传感器相比，热电偶的非线性极其严重，因此，在电路部分，必须进行复杂的算法处理，表4所示是复杂算法的一个实例，这是K型热电偶的温度系数，可将其在0度至1372度范围内予以线性化，这些系数应用于以下方程：
式中：V 是热电偶两端的电压；
T 是温度
另一种这些复杂计算方法的应用是在处理程序中制作一张对照表，这样一张表 4 所列的 K 型热电偶的系数计算对照表是一组 11X14 阵列的十进制数，范围为0.000 – 13.820;
除此之外，热电偶由于与参考温度之间有一定的函数关系，它能确定温度的数值，（参考温度定义为热电偶导线相对其焊接端的远端端头温度，通常用热电阻RTD，热敏电阻或硅集成电路传感器测定）。
与热电阻RTD，热敏电阻相比，热电偶的热质量较小，因此其响应速度较快。这种温度传感器由于其宽广的温度检测
范围，在一些恶劣环境下几乎成为独一无二的选择。
热电偶误差分析
热电偶比较其他温度传感器的成本低，结构强度大，体积小；但材料所受的任何应力，如弯曲，拉伸，压缩均可改变热梯度特性；此外，腐蚀介质可穿透其绝缘外皮，引起其热力学特性的改变，给热电偶加一保护性管壳，如陶瓷管以作高温保护是可行的，金属热阱也可提供机械保护。热电偶电压沿两种不同金属的长度方向上存在电压降，但这并不意味着长度较短的热电偶与长度较大的热电偶相比，肯定会有不同的西贝克系数。
线材长度短，当然会使温度梯度陡峻，但从导电效应来看，线材长度较大的热电偶却有它自己的优点，这时温度梯度是会小些，但导电损失也减小；但从长导线的负面效应来看，长线材热电偶的输出电压小，增加了后续信号调理电路的负担。
除了输出信号小之外，器件的线性度差需要大额度的校准，通常是以硬件与软件实现，如以硬件实现，需要一绝对温度参考用作为冷端参考，如以软件实现，则以对照表或多项式计算以减小热电偶误差。最后，电磁干扰会耦合进这双线系统；小线规线材可用作高温检测，寿命也会长些，但如果灵敏度成为最重要因素，则大线规线材的测量性能好些。
总起来讲，热电偶由于可测温度范围大，机械强度高，及价格低，成为温度测量的常选。高精度系统要求的线性度及准确度，要实现并不容易。如果精度要求更高，则应选择其他的温度传感器。
热电阻RTD--热电偶的绝对替代器件
热电阻测温元件的技术在持续不断地改进，温度测量的质量在不断提高，但要真正实现高质量、高精度的温度测量系统，热电阻的器件选择仍然极为重要。热电阻系一电阻性的元件，由金属制成，如铂，镍，铜等，所选金属必须具有可以预测的电阻值随温度变化的特性，其物理性能要易于加工制造，电阻温度系数必须足够大，使其电阻随温度的改变易于准确测量。其他的温度检测器件，如热电偶，并不能让设计人员有一种相当线性的电阻随温度变化特性，而热电阻这种线性度极好的电阻温度特性，大大简化了信号处理电路的设计制作。图5所示系热电阻的温度电阻特性，其中又以铂电阻在三种金属中具有最为精确、可靠的温度电阻特性。
因此，铂电阻最适于需要最高的绝对精度及重复性使用场合，它对环境的敏感度极低，与此相比，铜电阻则易产生腐蚀，长期稳定性差，而镍电阻虽然环境宽容度好，但适用温度范围较窄。
铂电阻的对温度响应的线性度好，化学惰性，容易加工制作直径较细的线材或是厚度小的箔材，铂的电阻率高于其他的热电阻材料，在电阻值相同的情况要求用材少，适于对成本考虑较强，对热响应讲究的场合。
铂电阻的热响应速度影响测量时间，它还取决于电阻的壳体及本身的尺寸情况，元件本身的尺寸小，外壳尺寸也可做得小些，一般地说，铂热电阻的响应速度要比以半导体制作的温度传感器响应快。
热电阻在摄氏零度的绝对电阻数值范围很大，可以由用户规定，如铂电阻的标准电阻为100欧，但也有50, 100, 200, 500 1000 or 2000 等阻值。
前已经述及，热电阻是以绝对法测量温度的，而不是象热电偶测的是相对两端之差，因此，任何其他的传感器无助
于改善热电阻的测量精度。
多数情况下，热电阻无需作线性化处理，表6所示是一套100欧姆热电阻的温度电阻特性，当温度从0度变化到100度时，其电阻的变化量为：
与此同时，表中还以为单位，列出了铂电阻在其工作温度范围内电阻值的变化精度。就本文论及的热电阻而言，铂电阻是线性精度最好的，其线性化方程中只能两个系数。
R t=R0(1+At+Bt2) 温度（0℃ to 859℃）之间；
R t=R0(1+At+Bt2) +C(t-100t3) 温度（-200℃ to 0℃）之间；
式中：
R t为热电阻在测定温度下的电阻值；
t为待测定的温度；
R0为0度时热电阻的电阻值；
A,B和C 是经实验测定的校正系数；
这些方程是经五次迭代后求解的，从而可以将求解精度达到±0.001℃的精度。
热电阻的误差分析
除表6所示的元件初始误差外，还有其他的误差源会影响热电阻温度传感器的总精度，器件应用时的机械缺陷，如线材的弯曲，使用中不慎产生的冲击，器件受热膨胀时由于外壳的收缩所引起的应力，以及震动等，均会对传感器的测量重复性产生长周期的影响。
以上所述的机械应力会影响热电阻的稳定性，信号调理，增益，对输出信号的数字化等电气设计也可影响热电阻的精度，其中的一项是激励电流对热电阻的加热效应，因为热电阻需要用激励电流才能将电阻的变化转换为电压，人们希望流过电阻的激励电流大些，以使输出信号大大高于系统的噪声电平，但这样做的负面效应传感器会自行发热，因为电流与电阻产生了热功率使器件温度升高，而这一温升又使电阻增加。
如已知器件的热阻，激励电流数值，以及热电阻的阻值，上述误差很容易计算。
例如，如器件的热阻为50℃/W，热电阻名义值为250Ω，激励电流为5毫安，则因生热而产生的温升△℃为
这一实例说明了将激励电流选择得尽可能小，如小于1毫安的重要性。
第二项误差源是与器件连接的往返引线，将器件连接至电路的其余部分系一极为重要的一环，有三种形式可考虑采用：图3所示二线方式是最为经济的，但激励电流同埋流经引线及热电阻二者，引线之一部分与热电阻一起暴露于同温度下，引线电阻随温度的变化成为一个重要问题，例如，设引线用的是5号铜丝，长度为50米（引线电阻为1.028Ω/km），则往返两股导线使热电阻增加0.1028Ω，对100欧姆名义电阻而言，所引起的测量误差在零度时为0.26度，对整个测量产生非线性，
图3所示这一精度较差的二导线引线方式可有效地改在三线或四线方式，以完全消除导线引入的误差。
热敏电阻-温度测量精度最高
如高精度成为至高无上关注要点，则温度传感器应选热敏电阻类，它有两个品种，一是负温度系数NTC，二是正温度系数PTC, 前者是陶瓷制品，由过渡属元素（如锰，钴，铜，镍等）的金属氧化物为其成份，它需激励电流，温度系数是负的，有相当好的线性，且重复度优异，其工作范围为 -100至450度之间，经封装后，其电阻随温度连续可变，且随温度的变化程度极大高于热电阻RTD，即灵敏度高得多。
图4系热敏电阻的典型温度特性及其与热电阻RTD的对照，可清楚看出二者温度系数的极大差异，其温度系数呈负值，在其工作温度范围内，电阻值可变化达10，000倍；相映成对比的是，热电阻RTD的温度系数是正的，且在其工作温度范围内变化幅度只达4倍，在测量领域，这一极高的灵敏度及其相当高的精度十分吸引设计人员。
热敏电阻线性度不如热电阻RTD,精密测量温度时的校正需要三次多项式，它在工作温度范围内的线性化方程为
式中：BX 为热敏材料常数
以上线性化方程可将测量的不可求解性限制在±0.005℃，不过在单片机上实现这一计算相当繁琐，以查表法也可达同一目的，只是精度稍低。
热敏电阻的误差分析
热敏电阻的精度可比热电阻高，但两种传感器也有不少相同之处。热敏电阻也有激励电流的加热问题，实际使用时对其热效应需更加精心处置，因为后者的电阻值要大得多，例如，以0.35毫米的10℃/W的热敏电阻，25度时的名义电阻为10千欧姆，如激励电流取为5毫安，则因加热效应引起的温度测量增加量为：
可见，待测温度如此之变化，测量的精度显然不高，而且，热敏电阻的这一温度系数还将该问题延迟了数秒，因为它要使外封装材料达到热稳定，使问题进一步复杂化的是，热敏电阻热效应是使电阻减小的（不象热电阻RTD那样是使电阻增加的），因为它是负温系数，所以热敏电阻的阻值会小于电压被激励电流相除所得数值，这一效应相当不容易用
软件校准的办法消除，应尽量避免。
正温系数热敏电阻的温度系数是正值，用钛酸
各种温度传感器分类及其原理
各种温度传感器分类及其原理 温度传感器是检测温度的器件，其种类最多，应用最广，发展最快。众所周知，日常使用的材料及电子元件大部分特性都随温度而变化，在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1.热电偶的工作原理 当有两种不同的导体和半导体A和B 组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为TO,称为自由端(也称参考端或冷端，则回路中就有电流产生，如图2-1(a所示，即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。 与塞贝克有关的效应有两个：其一，当有电流流过两个不同导体的连接处时，此处便吸收或放出热量(取决于电流的方向， 称为珀尔帖效应；其二，当有电流流过存在温度梯度的导体时，导体吸收或放出热量(取决 于电流相对于温度梯度的方向，称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势EAB(T，T0 是由接触电势和温差电势合成的。接触电势是指两种不同 的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关。 温差电势是指同一导体或半导体在温度不同的两端产生的电势， 此电势只与导体或半导体的性质和两端的温度有关，而与导体的长度、截面大小、沿其长度方向的温度分布无关。 无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势：热电偶测量的热电势是二者的合成。当回路断开时，在断开处a，b 之间便有一电动势差△ V，其极性和大小与回路中的热电势一致，如图 2-1(b所示。并规定在冷端，当电流由A流向B时，称A为正极，B 为负极。实验表明，当△ V很小时，△ V与厶T成正比关系。定义△ V对厶T 的微分热电势为热电势率，又称塞贝克系数。
温度传感器的选用 摘要：在各种各样的测量技术中，温度的测量可能是最为常见的一种，因为许多的应用领域，掌握温度的确切数值，了解温度与实际状态之间的差异等，都具有极为重要的意义。就以测量为例，在力的测量，压力，流量，位置及电平高低等测量的过程中，为了提高测量精度，通常都会要求对温度进行监视。可以说，各种的物理量都是温度的函数，要得到精确的测定结果，必须针对温度的变化，作出精确的校正。 关键字：温度传感器热电偶热电阻集成电路 引言： 工业上常用的温度传感器有四类：即热电偶、热电阻RTD、热敏电阻及集成电路温 度传感器；每一类温度传感器有自己独特的温度测量围，有自己适用的温度环境；没有一种温度传感器可以通用于所有的用途：热电偶的可测温度围最宽，而热电阻的测量线性度最优，热敏电阻的测量精度最高。 1、热电偶 热电偶由二根不同的金属线材，将它们一端焊接在一起构成；参考端温度（也称冷补偿端）用来消除铁-铜相联及康铜-铜联接端所贡献的误差；而两种不同金属的焊接端放置于需 要测量温度的目标上。 两种材料这样联接后会在未焊接的一端产生一个电压，电压数值是所有联接端温度的函数，热电偶无需电压或电流激励。实际应用时，如果试图提供电压或电流激励反而会将误差 引进系统。 鉴于热电偶的电压产生于两种不同线材的开路端，其与外界的接口似乎可通过直接测量两导线之间的电压实现；如果热电偶的的两端头不是联接至另外金属，通常是铜，那末事情 真会简单至此。 但热电偶需与另外一种金属联接这一事实，实际上又建立了新的一对热电偶，在系统中引入了极大的误差，消除此误差的唯一办法是检测参考端的温度，以硬件或硬件-软件相结 合的方式将这一联接所贡献的误差减掉，纯硬件消除技术由于线性化校正的因素，比软件-硬件相结合技术受限制更大。一般情况下，参考端温度的精确检测用热电阻RTD，热敏电 阻或是集成电路温度传感器进行。原则上说，热电偶可由任意的两种不同金属构建而成，但在实践中，构成热电偶的两种金属组合已经标准化，因为标准组合的线性度及所产生的电压与温度的关系更趋理想。 表3与图2是常用的热电偶E,J,T,K,N,S,B R的特性。
温度传感器的常见分类温度传感器应用大全 温度传感器在我们的日常生活中扮演着十分重要的角色，同时它也是使用范围最广，数量最多的传感器。关于它你了解多少呢？本文主要介绍的就是各种温度传感器的分类及其原理，温度传感器的应用电路。 温度传感器从17世纪温度传感器首次应用以来，依次诞生了接触式温度传感器，非接触式温度传感器，集成温度传感器，近年来在智能温度传感器在半导体技术，材料技术等新技术的支持下，温度传感器发展迅速，由于智能温度传感器的软件和硬件的合理配合既可以大大增强传感器的功能、提高传感器的精度，又可以使温度传感器的结构更为简单和紧凑，使用也更加方便。 1、热电偶传感器： 两种不同导体或半导体的组合称为热电偶。热电势EAB(T，T0)是由接触电势和温差电势合成的，接触电势是指两种不同的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关，当有两种不同的导体和半导体A和B组成一个回路，其相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端，另一端温度为TO，称为自由端，则回路中就有电流产生，即回路中存在的电动势称为热电动势，这种由于温度不同而产生电动势的现象称为塞贝克效应。 2、热敏电阻传感器： 热敏电阻是敏感元件的一类，热敏电阻的电阻值会随着温度的变化而改变，与一般的固定电阻不同，属于可变电阻的一类，广泛应用于各种电子元器件中，不同于电阻温度计使用纯金属，在热敏电阻器中使用的材料通常是陶瓷或聚合物，正温度系数热敏电阻器在温度越高时电阻值越大，负温度系数热敏电阻器在温度越高时电阻值越低，它们同属于半导体器件，热敏电阻通常在有限的温度范围内实现较高的精度，通常是-90℃?130℃。 3、模拟温度传感器： HTG3515CH是一款电压输出型温度传感器，输出电流1～3.6V，精度为±3％RH，0～100％RH相对湿度范围，工作温度范围-40～110℃，5s响应时间，0±1％RH迟滞，是一个带
各种温度传感器分类及其原理.
各种温度传感器分类及其原理 温度传感器是检测温度的器件,其种类最多,应用最广,发展最快。众所周知,日常使用的材料及电子元件大部分特性都随温度而变化, 在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1. 热电偶的工作原理 当有两种不同的导体和半导体 A 和 B 组成一个回路,其两端相互连接时,只要两结点处的温度不同,一端温度为 T ,称为工作端或热端,另一端温度为 TO ,称为自由端 (也称参考端 或冷端,则回路中就有电流产生,如图 2-1(a所示,即回路中存在的电动势称为热电 动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。 与塞贝克有关的效应有两个:其一, 当有电流流过两个不同导体的连接处时, 此处便吸收或放出热量 (取决于电流的方向 , 称为珀尔帖效应;其二,当有电流流过存在温度梯度的导体时,导体吸收或放出热量(取决 于电流相对于温度梯度的方向 ,称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势 EAB(T, T0 是由接触电势和温差电势合成的。接触电势是指两种不同 的导体或半导体在接触处产生的电势, 此电势与两种导体或半导体的性质及在接触点的温度有关。 温差电势是指同一导体或半导体在温度不同的两端产生的电势, 此电势只与导体或半导体的性质和两端的温度有关, 而与导体的长度、截面大小、沿其长度方向的温度分布无关。 无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势, 热电偶测量的热电势是二者的合成。当回路断开时,在断开处 a , b 之间便有一电动势差△ V ,其极性和大小与回路中的热电势一致,如图 2-1(b所示。并规定在冷端,当电流由 A 流向 B 时, 称 A 为正极, B 为负极。实验表明,当△ V 很小时,△ V 与△ T 成正比关系。定义△ V 对△ T
各种温度传感器分类及其原理 温度传感器是检测温度的器件,其种类最多,应用最广,发展最快。众所周知,日常使用的材料及电子元件大部分特性都随温度而变化, 在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1. 热电偶的工作原理 当有两种不同的导体和半导体 A 和 B 组成一个回路,其两端相互连接时,只要两结点处的温度不同,一端温度为 T ,称为工作端或热端,另一端温度为 TO ,称为自由端 (也称参考端或冷端,则回路中就有电流产生,如图 2-1(a所示,即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。与塞贝克有关的效应有两个:其一, 当有电流流过两个不同导体的连接处时, 此处便吸收或放出热量 (取决于电流的方向 , 称为珀尔帖效应;其二,当有电流流过存在温度梯度的导体时,导体吸收或放出热量 (取决于电流相对于温度梯度的方向 ,称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势 EAB(T, T0 是由接触电势和温差电势合成的。接触电势是指两种不同的导体或半导体在接触处产生的电势, 此电势与两种导体或半导体的性质及在接触点的温度有关。温差电势是指同一导体或半导体在温度不同的两端产生的电势, 此电势只与导体或半导体的性质和两端的温度有关, 而与导体的长度、截面大小、沿其长度方向的温度分布无关。无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势, 热电偶测量的热电势是二者的合成。当回路断开时,在断开处 a , b 之间便有一电动势差△ V ,其极性和大小与回路中的热电势一致,如图 2-1(b所示。并规定在冷端,当电流由 A 流向 B 时, 称 A 为正极, B 为负极。实验表明,当△ V 很小时,△ V 与△ T 成正比关系。定义△ V 对△ T 的微分热电势为热电势率, 又称塞贝克系数。塞贝克系数的符号和大小取决于组成热电偶的两种导体的热电特性和结点的温度差。 2. 热电偶的种类
温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。在实际使用上通常会和一些仪表配套使用，但也会出现很多故障现象。下面就让艾驰商城小编对温度传感器常见故障的处理方法来一一为大家做介绍吧。 第一，被测介质温度升高或者降低时变送器输出没有变化，这种情况大多是温度传感器密封的问题，可能是由于温度传感器没有密封好或者是在焊接的时候不小心将传感器焊了个小洞，这种情况一般需要更换传感器外壳才能解决。 第二，输出信号不稳定，这种原因是温度源本事的原因，温度源本事就是一个不稳定的温度，如果是仪表显示不稳定，那就是仪表的抗干扰能力不强的原因。 第三，变送器输出误差大，这种情况原因就比较多，可能是选用的温度传感器的电阻丝不对导致量程错误，也有可以能是传感器出厂的时候没有标定好。 温度传感器出现故障的情况很少见，只要出厂的时候进行仔细的检测，这些情况都是可以避免的，所以温度传感器在出厂的时候一地要进行检验，客户也可找传感器厂家索要出厂检测报告进行参考。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.doczj.com/doc/4f17372559.html,/
温度监控的I/O解决方案 选择和采购温度传感器 监测温度和采集数据的传感器种类繁多。从单一房间的温度监测到复杂的批次过程控制应用都依赖精准的温度获取。电阻温度计（RTD），热电偶，积体电路温度计（ICTD）,热敏电阻，红外线传感器是用于以上目的的主要传感器类型。 RTD决定于材料电阻和温度的关系，它读数精确（一般小数点后2-3位），具有多种封装形式。他们一般由镍，铜及其他金属制造，但是较早前，RTD是由铂制造的，很大程度上因为铂的电阻在较宽的温度区间里与温度成线性关系。但是由于铂价格昂贵且当温度超过660°C时不能适用,因为在这范围以外铂的惰性会失效导致读数不准。RTD需要一个小功率激励源才能进行操作，且RTD应用性很强，在较大范围内它侦测温度非常准确漂移很小。 热电偶是由双金属导体制备，受热时产生的电压与温度成比例.同RTD一样，热电偶常用于工业设置里。其种类丰富（B,J,K,R,T等），提供不同的温度敏感范围。热电偶读数没有RTD那么精确，有时可能高达一度之差。热电偶和RTD一样本身及其脆弱，使用时它通常附有一根耐用探针。一般热电偶价格不贵，但若装了特殊外壳或装置，其价格将大大上升。因为热电偶种类繁多测温范围很大，最高可达1800°C，能用在高温条件下（但值得注意的是，高温使用一般需要特殊外壳、包装或绝热材料）。 ICTD是常见的通用温度传感器，其价格不贵，类似2线晶体管装置，工作电压在5-30V之间，由此产生的电流与温度成线性比例。也和RTD一样，ICTD低噪音，但比RTD更易使用，因为其无需电阻测量电路。ICTD的特点在于其简易，工业应用偏少，在-50~100°C范围内温度测量较准确，例如在HVAC，制冷机和室内温度监控等应用上。 热敏电阻工作原理是由电阻调节获得不同温度。这样看来热敏电阻和RTD的工作原理类似，差别在于前者使用2线互连，对温度更加敏感，但是一定程度上读数不准。除此，电热调节器所用材料通常是陶瓷或聚合物（而RTD使用纯金属），这样使其具有价格上的优势。热敏电阻适应于大容量的温度监测，范围在-40~200°C，并且允许一定量的漂移的场合。 红外传感器代表了温度监测设备中最新前沿的仪器。红外辐射通过监测物体的电磁辐射（也叫做热摄影或高温测量）来对其进行远程温度测定，红外监测对快速移动的物体或难以测得高温易变化的环境有很好的效果红外广泛应用在制造流程中，如对金属、玻璃、水泥、陶瓷半导体、塑料、纸品、织物及涂层的温度。 重要提示：在决定使用哪种测温器件时，需着重考虑的是价格、温度测量所需达到的精度、设备对环境的适用性以及布线。例如：对ICTD来说，一般双绞电缆，最简单的布线方案就能使它正常工作，几千米的布线也不会造成信号损失。；而相比较RTD，则需要3或4线制。对于RTD，线的规格也同样重要。直径必须相配，接合无误，即使在最佳的条件下，也易受噪音的影响，尤其在线过长的情况下。热电偶的应用通常都有严格的布线要求。每种热电偶有其匹配的线，和它的材料组成相搭配。这种专业线价格昂贵，所以在热电偶应用时，以短程布线为多。 Opto 22 的解决方案 SNAP输入模块 Opto 22的特点在于能为所有类型温度监测设备－－-RTD，热电偶，ICTD，热敏电阻，红外监测提供解决方案。方案包括一套完整的多通道模拟输入模块，能与以上设备连接用于远程监控和数据采集。 更值得注意的是，Opto 22的I/O模块有多种构造，从双通道到八通道一应俱全。八通道的模块是需要多通道温度采集的最佳经济选择。应用包括水处理、制冷系统、杀菌、巴氏消毒及焊接等。 Opto 22的SNAP AICTD-8模块是特别为能源管理相关应用而设计的，能从标准ICTD中获得八通道模
温度传感器 一、简介 温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。 二、主要分类 1、接触式 接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。 温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。一般测量精度较高。在一定的测量范围内，温度计也可测量物体内部的温度分布。但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。它们广泛应用于工业、农业、商业等部门。在日常生活中人们也常常使用这些温度计。随着低温技术在国防工程、空间技术、冶金、电子、食品、医药和石油化工等部门的广泛应用和超导技术的研究，测量120K以下温度的低温温度计得到了发展，如低温气体温度计、蒸气压温度计、声学温度计、顺磁盐温度计、量子温度计、低温热电阻和低温温差热电偶等。低温温度计要求感温元件体积小、精确度高、复现性和稳定性好。利用多孔高硅氧玻璃渗碳少杰而成的渗碳玻璃热电阻就是低温温度计的一种感温元件，可用于测量1.6-300K范围内的温度。 2、非接触式 它的敏感元件与被测对象互不接触，又称非接触式测温仪表。这种仪表可用来测量运动物体、小目标和热容量小或温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。 最常用的非接触式测温仪表基于黑体辐射的基本定律，称为辐射测温仪表。辐射测温法包括亮度法（见光学高温计）、辐射法（见辐射高温计）和比色法（见比色温度计）。各类辐射测温方法只能测出对应的光度温度、辐射温度或比色温度。只有对黑体（吸收全部辐射并不反射光的物体）所测温度才是真实温度。如欲测定物体的真实温度，则必须进行材料表面发射率的修正。而材料表面发射率不仅取决于温度和波长，而且还与表面状态、涂膜和微
型号ADT7410ADT7411输出类型:Digital Digital 精度：±0.5°C（?40°C 至+105°C,2.7 V 至3.6 V）Typ=±0.5 Max =±3 °C from 0°C to 85°C. Typ=±2 Max=±5 °C from ?40°C to +120°C (@VDD=3.3V±10%) 数字输出 - 总线接口:2-Wire, I2C, SMBus3-Wire, Microwire, SPI 电源电压-最大: 5.5 V 5.5 V 电源电压-最小: 2.7 V 2.7 V 最大工作温度:+ 150 C+ 120 C 最小工作温度:- 55 C- 40 C 安装风格:SMD/SMT SMD/SMT 封装 :SOIC-8QSOP-16 设备功能:Temperature Sensor Temperature Sensor 商标:ADI ADI 数字输出 - 位数:16 bit10 bit 电源电流:230 uA 3 mA 温度分辨率：0.0078°C0.25°C 温漂： 温度迟滞：0.02°C（温度循环= 25°C至125°C 并返回至25°C） 可重复性：0.01°C（25°C）
型号AD592ADT6501 输出类型:Analog Digital 精度：0.5°C MAX @ 25°C Typ=±0.5 Max= ±6 °C from ?45°C to ?25° C Typ=±0.5 Max=±4 °C from ?15°C to +15° Typ=±0.5 Max=±4 °C from +35°C to +65 °C 数字输出 - 总线接口:2-Wire, I2C, SMBus- 电源电压-最大:30 V 5.5 V 电源电压-最小: 4 V 2.7 V 最大工作温度:+ 105 C+ 125 C 最小工作温度:- 25 C- 55 C 安装风格:Through Hole SMD/SMT 封装 :TO-92-3SOT-23-5 设备功能:Temperature Transducer Temperature Switch 商标:ADI ADI 数字输出 - 位数:11 bit 电源电流:50 uA 温度分辨率： 温漂：0.08°C (Drift over 10 years, if part is operated at 55°C) 温度迟滞：可重复性：
常用温度传感器的对比分析及选择 大致的要点： 1．温度传感器概述：应用领域，重要性； 2．四种主要的温度传感器类型的横向比较 3．热电偶传感器 4．热电阻传感器 5．热敏电阻传感器 6．集成电路温度传感器以及典型产品举例 7．温度传感器的正确选择及应用 在各种各样的测量技术中，温度的测量可能是最为常见的一种，因为任何的应用领域，掌握温度的确切数值，了解温度与实际状态之间的差异等，都具有极为重要的意义。就以测量为例，在力的测量，压力，流量，位置及电平高低等测量的过程中，为了提高测量精度，通常都会要求对温度进行监视，如压力或力的测量，往往是使用惠斯登电阻电桥，但组成电桥的电阻随温度变化引起的误差，往往会大大超过待测力引起的电阻值变化，如不对温度进行监控并据此校正测量结果，则测量完全不可能进行或者毫无效果。其他参数测量也有类似问题，可以说，各种的物理量都是温度的函数，要得到精确的测定结果，必须针对温度的变化，作出精确的校正。本文就是帮助读者针对特定的用途，选择最为合适的温度传感器，并进行精确的温度测量。 工业上常用的温度传感器有四类：即热电偶、热电阻RTD、热敏电阻及集成电路温度传感器；每一类温度传感器有自己独特的温度测量范围，有自己适用的温度环境；没有一种温度传感器可以通用于所有的用途：热电偶的可测温度范围最宽，而热电阻的测量线性度最优，热敏电阻的测量精度最高。表1是四类传感器的各自独特的性能特性及相互比较。表2是四类传感器的典型应用领域。
热电偶--通用而经济 热电偶由二根不同的金属线材，将它们一端焊接在一起构成，如图1所示；参考端温度（也称冷补偿端）用来消除铁-铜相联及康铜-铜联接端所贡献的误差；而两种不同金属的焊接端放置于需要测量温度的目标上。 两种材料这样联接后会在未焊接的一端产生一个电压，电压数值是所有联接端温度的函数，热电偶无需电压或电流激励。实际应用时，如果试图提供电压或电流激励反而会将误差引进系统。 鉴于热电偶的电压产生于两种不同线材的开路端，其与外界的接口似乎可通过直接测量两导线之间的电压实现；如果热电偶的的两端头不是联接至另外金属，通常是铜，那末事情真会简单至此。 但热电偶需与另外一种金属联接这一事实，实际上又建立了新的一对热电偶，在系统中引入了极大的误差，消除此误差的唯一办法是检测参考端的温度（参见图1），以硬件或硬件-软件相结合的方式将这一联接所贡献的误差减掉，纯硬件消除技术由于线性化校正的因素，比软件-硬件相结合技术受限制更大。一般情况下，参考端温度的精确检测用热电阻RTD，热敏电阻或是集成电路温度传感器进行。原则上说，热电偶可由任意的两种不同金属构建而成，但在实践中，构成热电偶的两种金属组合已经标准化，因为标准组合的线性度及所产生的电压与温度的关系更趋理想。 表3与图2是常用的热电偶E,J,T,K,N,S,B R的特性。
NTC 温度传感器选型 选择温度传感器比选择其它类型的传感器所需要考虑的内容更多。首先，必须选择传感器的结构，使敏感元件的规定的测量时间之内达到所测流体或被测表面的温度。温度传感器的输出仅仅敏感元件的温度。实际上，要确保传感器指示的温度即为所测对象的温度，常常是很困难的。 在大多数情况下，对温度传感器的选用，需考虑以下几个方面的问题： （1）被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。 （2）测温范围的大小和精度要求。 （3）测温元件大小是否适当。 （4）在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。 （5）被测对象的环境条件对测温元件是否有损害。 （6）价格如何，使用是否方便。 容器中的流体温度一般用热电偶或热电阻探头测量，但当整个系统的使用寿命比探头的预计使用寿命得多时，或者预计会相当频繁地拆卸出探头以校准或维修却不能在容器上开口时，可在容器壁上安装永久性的热电偶套管。用热电偶套管会显著地延长测量的时间常数。当温度变化很慢而且热导误差很小时，热电偶套管不会影响测量的精确度，但如果温度变化很迅速，敏感元件跟踪不上温度的迅速变化，而且导热误差又可能增加时，测量精确度就会受到影响。因此要权衡考虑可维修性和测量精度两个因素。 热电偶或热电阻探头的全部材料都应与可能和它们接触的流体适应。使用裸露元件探头时，必须考虑与所测流体接触的各部件材料（敏感元件、连接引线、支撑物、局部保护罩等）的适应性，使用热电偶套管时，只需要考虑套管的材料。 电阻式热敏元件在浸入液体及多数气体时，通常是密封的，至少要有涂层，裸露的电阻元件不能浸入导电或污染的流体中，当需要其快速响应时，可将它们用于干燥的空气和有限的几种气体及某些液体中。电阻元件如用在停滞的或慢速流动的流体中，通常需有某种壳体罩住以进行机械保护。 当管子、导管或容器不能开口或禁止开口，因而不能使用探头或热电偶套管时，可通过在外壁钳夹或固定一个表面温度传感器的方法进和测量。为了确保合理的测量精度，传感器必须与环境大气热隔离并与热辐射源隔离，而且必须通过传感器的适当设计与安装使壁对敏感元件的热传导达到到最佳状态。 所测的固体材料可以是金属的或非金属的，任何类型的表面温度传感器都会在某种程度上改变被测物表面或表面下层的材料特性。因此，必须对传感器及其安装方法进行适当的选择以便将这种干扰减到最小程度。理想的传感器应该完全用与所测固体相同的材料制造并与材料形成一体，这样测量点或其周围的结构特征就不会以任何方式改变。可用的这类传感器有各种各样，其中包括电阻（薄膜热电阻、温度传感器）型，也包括薄膜和细导线型的热电偶。用可埋入的小传感器或带螺纹的镶嵌件进行表面玉的温度测量，应使埋入的传咸器或镶嵌件的外缘与所测材料的外表面平齐。镶嵌件的材料应与所测的材料相同，至少要非常相似。使用垫圈式传感器时，必须注意确保垫圈所能达到的温度尽可能接近欲测温度。 温度传感器的选择主要是根据测量范围。当测量范围预计在总量程之内，可选用铂电阻传感器。较窄的量程通常要求传感器必须具有相当高的基本电阻，以便获得足够大的电阻变化。温度传感器所提供的足够大的电阻变化使得这些敏感元件非常适用于窄的测量范围。如果测量范围相当大时，热电偶更适用。最好将冰点也包括在此范围内，因为热电偶的分度表是以此温度为基准的。已知范围内的传感器线性也可作为选择传感器的附加条件。 响应时间通常用时间常数表示，它是选择传感器的另一个基本依据。当要监视贮槽中温度时，时间常
常用温度传感器比较 一.接触式温度传感器 1. 热电偶： （1）测温原理： 两种不同成分的导体（称为热电偶丝或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电动势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测 量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表连接，显示出热电偶所产生的热电动势，通过查询热电偶分度表，即可得到被测介质温度。 （2）测温范围： 常用的热电偶从-50~+1600C均可连续测量，某些特殊热电偶最低可测到- 269C（如金铁镍铬），最高可达+28000（如钨-铼）。 （3）常用热电偶型号： （4）实例： T型热电偶，测温范围-40~350C，详细信息见T型热电偶实例。 2. 热电阻： （1）测温原理： 热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化 而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。 目前主要有金属热电阻和半导体热敏电阻两类。 金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即： R=R o [1+ a（t-t 0）] 式中，R为温度t时的阻值；R o为温度t o （通常10=00 ）时对应电阻值；a为温度系数。半导体热敏电阻的阻值和温度关系为： R =Ae B/t 式中R为温度为t时的阻值；A、B取决于半导体材料的结构的常数。 （2）测温范围：
金属热电阻一般适用于-200~5000范围内的温度测量，其特点是测量准确、 稳定性好、性能可靠。 半导体热敏电阻测温范围只有-50~300C左右，且互换性较差，非线性严重，但温度系数更大，常温下的电阻值更高(通常在数千欧以上) 。 (3)常用热电阻： 目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150C 易被氧化。 中国最常用的有R°=10Q、R°=100Q和R°=1000Q等几种，它们的分度号分别为Pt10、Pt100、Pt1000;铜电阻有R o=50Q和R o=100Q两种，它们的分度号为Cu50和Cu100。其中Pt100和Cu50的应用最为广泛。 (4)实例： Pt100为正温度系数热敏电阻传感器，测量范围-200 C ~850C，允许温度偏差值0.15+0.002|t| ，最小置入深度200mm最大允许电流5mA详细信息见Pt100 实例。 3. 集成温度传感器： <1>模拟式温度传感器： (1)原理： 将驱动电路、信号处理电路以及必要的逻辑控制电路集成在单片IC上，具 有实际尺寸小、使用方便、灵敏度高、线性度好、响应速度快等优点。 (2)常见模拟式温度传感器： 电压输出型： LM3911、LM335 LM45 AD22103 电流输出型： AD590。 (3)实例： LM135\235\335系列是美国国家半导体公司(NS)生产的一种高精度易校正的集成温度传感器，是电压输出型温度传感器，工作特性类似于齐纳稳压管。该系列器件灵敏度为10mV/K，具有小于1Q的动态阻抗，工作电流范围从400^A 到5mA，精度为1C，LM135的温度范围为-55 C?+150C，LM235的温度范围为-40 C ?+125C，LM335 为-40C ~+100°C。封装形式有TO-46、TO-92、SO-8。该器件广泛应用于温度测量、温差测量以及温度补偿系统中。详细信息见 LM135，235，335.pdf。 AD590是美国模拟器件公司的电流输出型温度传感器，供电电压范围为3~30V,可以承受44V正向电压和20V反向电压，测温范围为-55 C?+150C，输出电流为223卩 A~423卩A,输出电流变化1卩A相当于温度变化1 C，最大非线性误差为土03C,响应时间仅为20卩s，重复性误差低至土0.05C,功耗约为2mW, 输出电流信号的传输距离可达到1km以上，作为一种高阻电流源，最高可达 20血，所以它不必考虑选择开关或CMO多路转换器所引入的附加电阻造成的误差,适用于多点温度测量和远距离温度测量的控制。详细信息见AD590.pdf。 <2>数字式温度传感器： (1)原理： 将敏感元件、A/D转换单元、存储器等集成在一个芯片上，直接输出反应被测温度的

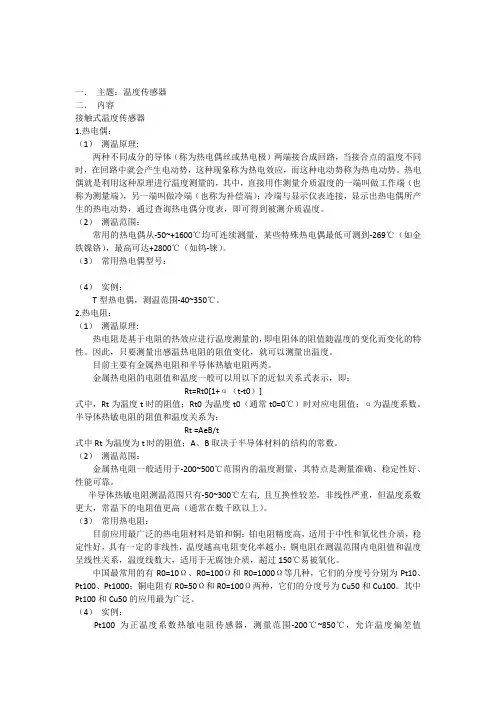

一．主题：温度传感器 二．内容 接触式温度传感器 1.热电偶： （1）测温原理: 两种不同成分的导体（称为热电偶丝或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电动势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表连接，显示出热电偶所产生的热电动势，通过查询热电偶分度表，即可得到被测介质温度。 （2）测温范围： 常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。 （3）常用热电偶型号： （4）实例： T型热电偶，测温范围-40~350℃。 2.热电阻： （1）测温原理: 热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。 目前主要有金属热电阻和半导体热敏电阻两类。 金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即： Rt=Rt0[1+α（t-t0）] 式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。半导体热敏电阻的阻值和温度关系为： Rt =AeB/t 式中Rt为温度为t时的阻值；A、B取决于半导体材料的结构的常数。 （2）测温范围： 金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠。 半导体热敏电阻测温范围只有-50~300℃左右, 且互换性较差，非线性严重，但温度系数更大，常温下的电阻值更高（通常在数千欧以上）。 （3）常用热电阻： 目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150℃易被氧化。 中国最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等几种，它们的分度号分别为Pt10、Pt100、Pt1000；铜电阻有R0=50Ω和R0=100Ω两种，它们的分度号为Cu50和Cu100。其中Pt100和Cu50的应用最为广泛。 （4）实例： Pt100为正温度系数热敏电阻传感器，测量范围-200℃~850℃，允许温度偏差值
