武汉工程大学数字信号处理实验报告一
专业班级：14级通信03班
学生姓名：秦重双
学号：1404201114
实验时间：2017年5月2日
实验地点：4B315
指导老师：杨述斌
实验一 MATLAB软件使用
一、实验目的
1、熟悉MATLAB软件环境；
2、熟悉MATLAB的常用运算符；
3、了解MATLAB的一些常用函数特别是信号处理常用的函数；
二、实验内容
1、浏览MATLAB软件的窗口和菜单。
2、在命令窗口输入help和要查询的函数名称，就可以得到相应的帮助信息；直接用菜单中
的help，可以查到更详细的信息。
2、MATLAB中的固定变量：
ans:在没有定义变量名时，系统默认变量名为ans;
pi:表示 。
exp：表示数学中的e。
3、复数表示：如a+i*b或a+j*b，虚数用i和j表示。
4、请用help查看以下运算操作符的功能：
＋－ * / \ ^ ‘；
.* ./ .\ .^ .’；
& | ～ xor；～＝
完成下列操作，记录运算结果，并说明具体的运算功能：
输入矩阵 x=[1,2]，y=[3,4]，x’*y，回车；
输入x.*y，回车；
输入x.^y，回车；
输入2^3，回车；
5、请建立一个4×4的矩阵，矩阵中的元数值自定。要求写下输入的指令并记录结果；
6、本课程实验中常用的基本函数：
（1）输入a=3＋4*j,b=abs(a),记录运算结果，说出函数abs()的功能；
abs为取复数X的模
（2）输入a=3＋3*j,b=angle(a),记录运算结果，说出函数angle()的功能；
angle（）为X的相位
（3）zeros(m,n)，m和n为正整数，请输入参数并记录结果，然后确定该函数的功能；
m=2，n=3，即为两行三列的零矩阵
（4）ones(m,n)，m和n为正整数，请输入参数并记录结果，然后确定该函数的功能；
m=3，n=2为两行三列的一矩阵
（5）y=conv(x1,h1)，输入help conv查看该函数的功能，并用讲过的例题或作业题来验证，请写下指令程序并记录结果；
求两个序列卷积的功能
（6）x=exp((a+j*w0)*n)，令a=5+5*j,w0=0,n=2，请记录结果；
（7）请输入下面这段程序，根据运行结果来分析并注释一些函数：（8）熟悉信号处理常用函数。
x=0:pi/50:2*pi
k=[1 26 51 76 101]
x(k)=[]
figure(1)
subplot(2,2,1)
plot(x,sin(x)),grid on
subplot(2,2,2)
plot(x,cos(x)),grid on
subplot(2,2,3)
plot(x,tan(x)),grid on
subplot(2,2,4)
plot(x,cot(x)),grid on
（8）请输入下面这段程序，根据运行结果来分析并注释一些函数： x=-2:.1:2;
y1=x.^2;
y2=x.^3;
figure(1);
plot(x,y1,'r-',x,y2,'k--'),grid on;
legend('\ity=x^2','\ity=x^3')
title('y=x^m')
xlabel('x'),ylabel('y')
（9）请自己查看IF语句、FOR语句的用法，然后编写一个函数来实现求n！。函数的格式是：function [a,b]=fuanction_name(c,d)
下面就是实现该函数的指令代码。
function s = f( n )
s=1;
for m=1:n
s=s*m;
end
三、思考题
请举例说出conj、imag、real、fix、round、mod、rem、rand、sqrt等函数的功能。
Conj为求复数的共轭
Image为求复数的虚部
Real为求复数的实部
fix朝零方向取整
round四舍五入到最近的整数
mod(a,b)就是求的是a除以b的余数
rem求整除x/y的余数
Rand x=rand(m,n)产生m行n列的位于（0，1）区间的随机数
sqrt是求平方根
四、MATLAB软件使用心得
通过对MATLAB的系统环境，数据的各种运算，矩阵的分析和处理，程序设计，绘图，数值计算及符号运算的学习，初步掌握了MATLAB的实用方法。通过理论课的讲解与实验课的操作，使我在短时间内学会使用MATLAB，同时，通过上机实验，对理论知识的复习巩固实践，可以自己根据例题编写设计简单的程序来实现不同的功能，绘制出比较满意的二维三维图形，在实践中找到乐趣。
武汉工程大学数字信号处理实验报告一 专业班级：14级通信03班 学生姓名：秦重双 学号：1404201114 实验时间：2017年5月2日 实验地点：4B315 指导老师：杨述斌
实验一 MATLAB软件使用 一、实验目的 1、熟悉MATLAB软件环境； 2、熟悉MATLAB的常用运算符； 3、了解MATLAB的一些常用函数特别是信号处理常用的函数； 二、实验内容 1、浏览MATLAB软件的窗口和菜单。 2、在命令窗口输入help和要查询的函数名称，就可以得到相应的帮助信息；直接用菜单中 的help，可以查到更详细的信息。 2、MATLAB中的固定变量： ans:在没有定义变量名时，系统默认变量名为ans; pi:表示 。 exp：表示数学中的e。 3、复数表示：如a+i*b或a+j*b，虚数用i和j表示。 4、请用help查看以下运算操作符的功能： ＋－ * / \ ^ ‘； .* ./ .\ .^ .’； & | ～ xor；～＝ 完成下列操作，记录运算结果，并说明具体的运算功能： 输入矩阵 x=[1,2]，y=[3,4]，x’*y，回车；
输入x.*y，回车； 输入x.^y，回车； 输入2^3，回车；
5、请建立一个4×4的矩阵，矩阵中的元数值自定。要求写下输入的指令并记录结果； 6、本课程实验中常用的基本函数： （1）输入a=3＋4*j,b=abs(a),记录运算结果，说出函数abs()的功能； abs为取复数X的模 （2）输入a=3＋3*j,b=angle(a),记录运算结果，说出函数angle()的功能； angle（）为X的相位 （3）zeros(m,n)，m和n为正整数，请输入参数并记录结果，然后确定该函数的功能； m=2，n=3，即为两行三列的零矩阵 （4）ones(m,n)，m和n为正整数，请输入参数并记录结果，然后确定该函数的功能； m=3，n=2为两行三列的一矩阵 （5）y=conv(x1,h1)，输入help conv查看该函数的功能，并用讲过的例题或作业题来验证，请写下指令程序并记录结果；
附件6 武汉科技大学研究生助教管理办法（试行） 为进一步加强我校研究生教育工作，提高研究生科学研究和教学实践能力，推进学校学分制改革，规范研究生助教管理，结合我校实际，特制定本办法。 一、基本原则 研究生助教工作遵循“按需设岗，择优聘用，严格考核，按劳付酬”的原则，按照“个人申请、导师同意、学院审核、学校批准”的程序进行，同等条件下优先考虑家庭困难的研究生。每个研究生每学期只能申请一个助教岗位，且不能同时兼任助管工作。 二、岗位设置 1、各学院根据教学实际，可在32学时及以上的本科生必修课程中设置研究生助教岗位。 2、设置助教岗位的课程，其主讲教师原则上要求具有副教授及以上职称。 三、申请条件 申请助教岗位的研究生应符合以下基本条件： 1、全日制在校博士研究生或硕士研究生，原则上三年级的硕士研究生不担任研究生助教工作； 2、必须修读过所承担助教工作的课程且能胜任助教工作； 3、课程学习成绩良好，在读期间无违反校纪校规行为。 四、岗位职责 研究生助教要接受主讲教师的指导，服从主讲教师的工作安排，主动与主讲老师沟通，及时了解教学进度和内容，积极开展助教工作，主要包括： 1、承担理论课程辅导工作，协助做好组织讨论、答疑、批改作业等工作，其中：组织讨论、答疑每周不少于1次，每次时间不少于2小时；每次批改作业比例不低于主讲教师要求。
2、承担实践课程辅导工作，按照主讲老师要求，全程参与协助完成指导实验、批改实验报告、组织实习和社会调查等工作。 3、其他与教学课程建设相关的工作，但不允许替代主讲教师授课。 五、岗位考核 1、研究生助教要服从各设岗学院的工作安排，虚心向主讲教师学习，遵守学校各项规章制度，积极努力完成工作任务。 2、各设岗学院要对上岗研究生助教加强培训和管理，严格考核。研究生助教出现下列情况之一的，各设岗学院可以解除其聘用关系，并报研究生院备案：（1）无故未完成授课老师布置的工作任务2次以上； （2）不能履行岗位职责； （3）受到学校纪律处分。 3、课程结束后，研究生助教应向主讲教师递交工作小结和《武汉科技大学研究生助教岗位考核表》，由主讲教师对研究生助教提出考核意见，各设岗学院组织考核，考核结果汇总上报研究生院。 六、岗位酬金 学校按规定核算研究生助教工作量，助教工作考核合格者，按照工作量核发助教酬金。 1、工作量计算方法 研究生助教工作量=计划学时×学时系数K1×授课课堂人数系数K2×40% （1）学时系数K1计算方法为： K1=1 (X=1)；K1=0.85(X=1.5)；K1=0.7(X=2)；K1=0.65(X=2.5) K1=0.6(X≥3) 其中：X=计划学时数/32 （2）授课课堂人数系数K2计算方法为： K2=1 (X≤1) K2=X×(1.3-0.3X) (1

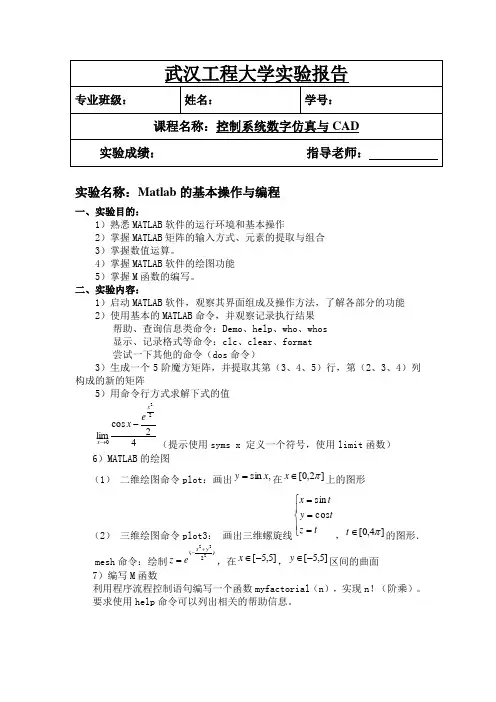

实验名称：Matlab 的基本操作与编程 一、实验目的： 1）熟悉MATLAB 软件的运行环境和基本操作 2）掌握MATLAB 矩阵的输入方式、元素的提取与组合 3）掌握数值运算。 4）掌握MATLAB 软件的绘图功能 5）掌握M 函数的编写。 二、实验内容： 1）启动MATLAB 软件，观察其界面组成及操作方法，了解各部分的功能 2）使用基本的MATLAB 命令，并观察记录执行结果 帮助、查询信息类命令：Demo 、help 、who 、whos 显示、记录格式等命令：clc 、clear 、format 尝试一下其他的命令（dos 命令） 3）生成一个5阶魔方矩阵，并提取其第（3、4、5）行，第（2、3、4）列构成的新的矩阵 5）用命令行方式求解下式的值 4 2 cos lim 2 2x x e x -→（提示使用syms x 定义一个符号，使用limit 函数） 6）MATLAB 的绘图 （1） 二维绘图命令plot ：画出,sin x y =在]2,0[π∈x 上的图形 （2） 三维绘图命令plot3： 画出三维螺旋线 ?? ? ??===t z t y t x cos sin ，]4,0[π∈t 的图形． mesh 命令：绘制) 2(22y x e z +-=，在]5,5[-∈x ，]5,5[-∈y 区间的曲面 7）编写M 函数 利用程序流程控制语句编写一个函数myfactorial （n ），实现n ！（阶乘）。要求使用help 命令可以列出相关的帮助信息。
