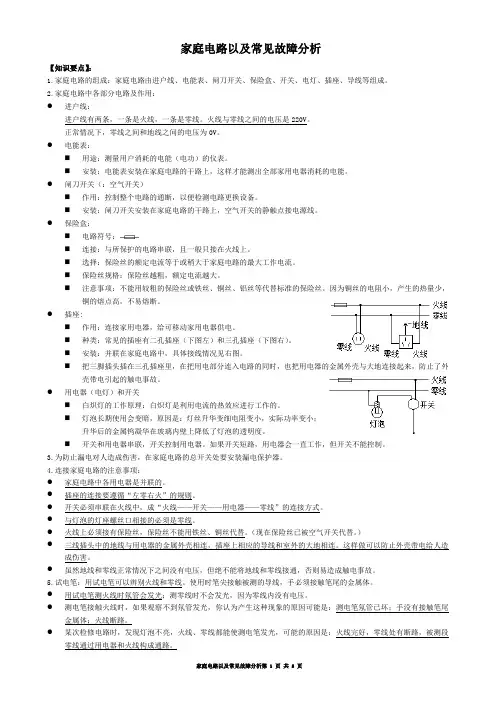

第十二讲家庭电路以及常见故障分析

【知识要点】:

1.家庭电路的组成:家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。

2.家庭电路中各部分电路及作用:

●进户线:

进户线有两条,一条是火线,一条是零线。火线与零线之间的电压是220V。

正常情况下,零线之间和地线之间的电压为0V。

●电能表:

?用途:测量用户消耗的电能(电功)的仪表。

?安装:电能表安装在家庭电路的干路上,这样才能测出全部家用电器

消耗的电能。

●闸刀开关(:空气开关)

?作用:控制整个电路的通断,以便检测电路更换设备。

?安装:闸刀开关安装在家庭电路的干路上,空气开关的静触点接电源

线。

●保险盒:

?电路符号:

?连接:与所保护的电路串联,且一般只接在火线上。

?选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

?保险丝规格:保险丝越粗,额定电流越大。

?注意事项:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保

险丝。因为铜丝的电阻小,产生的热量少,铜的熔点高,不易熔断。

●插座:

?作用:连接家用电器,给可移动家用电器供电。

?种类:常见的插座有二孔插座(下图左)和三

孔插座(下图右)。

?安装:并联在家庭电路中,具体接线情况见右

图。

?把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用

电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故。

●用电器(电灯)和开关

?白炽灯的工作原理:白炽灯是利用电流的热效应进行工作的。

?灯泡长期使用会变暗,原因是:灯丝升华变细电阻变小,实际功率变

小;升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

?开关和用电器串联,开关控制用电器。如果开关短路,用电器会一直

工作,但开关不能控制。

3.为防止漏电对人造成伤害,在家庭电路的总开关处要安装漏电保护器。

4.连接家庭电路的注意事项:

●家庭电路中各用电器是并联的。

●插座的连接要遵循“左零右火”的规则。

●开关必须串联在火线中,成“火线——开关——用电器——零线”的连接

方式。

●与灯泡的灯座螺丝口相接的必须是零线。

●火线上必须接有保险丝,保险丝不能用铁丝、铜丝代替。(现在保险丝已

被空气开关代替。)

●三线插头中的地线与用电器的金属外壳相连,插座上相应的导线和室外的

大地相连。这样做可以防止外壳带电给人造成伤害。

●虽然地线和零线正常情况下之间没有电压,但绝不能将地线和零线接通,

否则易造成触电事故。

5.试电笔:用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线,手必须接触笔尾的金属体。

●用试电笔测火线时氖管会发光;测零线时不会发光,因为零线内没有电压。

●测电笔接触火线时,如果观察不到氖管发光,你认为产生这种现象的原因

可能是:测电笔氖管已坏;手没有接触笔尾金属体;火线断路。

●某次检修电路时,发现灯泡不亮,火线、零线都能使测电笔发光,可能的

原因是:火线完好,零线处有断路,被测段零线通过用电器和火线构成通路。

6.家庭电路中触电的原因:一是人体接触了火线和大地(单线触电),二是人体接触了火线和零线(双线触电)。

【经典习题】:

一、填空题(共1小题)

1、(2010?广安)家庭电路的进户线是由线和零线组成的,它们之间的电压是V,各种家用电器都是联的.

二、选择题(共29小题)

2、(2010?湛江)如图所示,正确的是()

A、家庭电路的连接图

B、飞行的足球所受重力的示意

C、凸透镜对光线的作用

D、通电螺线管周围的磁感

线

3、(2010?天津)某家庭部分电路可简化成如图

所示的情况,当灯泡、电视和台灯三个用电器均工作时,它们之间的连接方式是()

A、串联

B、并联

C、电视与台灯串联后再与灯泡并联

D、灯泡与台灯串联后再与电视并联

4、(2010?黔南州)如图所示的家庭电路中,有两个器件连接错误,它们是()

A、闸刀开关和带开关的灯泡

B、带开关的灯泡和带熔丝的二线插座

C、带开关的灯泡和三线插座

D、闸刀开关和三线插座

5、(2010?莆田)在家庭电路中,下列有关插座、螺口灯泡、开关的连线正确的是()

A、A

B、B

C、C

D、D

6、(2010?柳州)如图甲所示为一个“一开三孔”开关(即一个开关和一个三

孔插座连在一起),它连入电路如图乙所示.下列

说法正确的是()

A、灯和插座是串联的

B、灯和插座是并联的

C、开关只控制插座

D、开关同时控制灯和插座

7、(2010?莱芜)关于家庭电路,下列说法正确的是()

A、空气开关“跳闸”不一定是出现了短路

B、电灯的开关必须接在零线与电灯之间

C、工作时的电冰箱和电视机可以是串联的

D、工作的用电器越多,总电阻越大

8、(2010?昆明)小茜家新购住房刚装修完毕,家中部分照明电路如图所示.验收工程时,小茜闭合了开关S(家中其他用电

器均处于断开状态),白炽灯L亮了一段时间后

熄灭了,她用测电笔分别测试了图中插座的两个孔,发现测电笔都发光.她断开开关S,再次用测电笔测试插座的两个孔,她将观察到()(假设故障只有一处)

A、测试两孔时测电笔都发光

B、测试两孔时测电笔都不发光

C、只有测试左面的孔时测电笔才发光

D、只有测试右面的孔时测电笔才发光

9、(2010?杭州)如图家庭电路连接正确,各元件均正常,有关说法正确的是()

A、洗衣机接入三孔插座后电灯与洗衣机是串联的

B、洗衣机接入三孔插座能使洗衣机金属外壳接地

C、闭合开关时人接触B点或C点都可能引起触电

D、断开开关时A,B两点都能使测电笔氖管发光

10、(2010?滨州)小明同学根据家庭电路画了如图所示的电路图,其中包括

插座1、插座2、电灯L 和开关S,图中元件的接法画错了的是()

A、电灯L

B、插座1

C、插座2

D、开关S

11、(2009?深圳)电灯、插座、电视机在家庭电路中的连接方式是()

A、全部串联

B、插座与电灯串联,与电视机并联

C、全部并联

D、电灯与电视机串联,与插座并联

12、(2009?河北)关于家庭电路的说法不正确的是()

A、洗衣机使用三孔插座能防止人触电

B、电灯的开关装在火线或零线上都可以

C、使用测电笔可以辨别家庭电路中的火线和零线

D、保险丝被烧断,可能是电路中使用了大功率用电器或出现了短路故障

13、(2009?防城港)某家庭电路如图所示,下面说法中错误的是()

A、灯泡和开关是串联的

B、电视机和台灯是并联的

C、单个小彩灯之间是并联的

D、灯泡和电视机是并联的

14、(2009?长沙)下列关于家庭电路的说法中,正确的是()

A、家用电器应串连接入电路中

B、控制家用电器的开关必须安装在火线上

C、为了安全,保险丝应尽可能选择较粗的

D、使用试电笔时,手指应与笔尖接触

15、(2008?云南)生活中下列用电的做法,正确的是()

A、用粗铜线代替保险丝

B、开关接在灯泡和零线之间

常见家庭电路故障分析

下面是小王和小明在“练习使用测电笔”的实验探究中所做的记录,已知测电笔正常,二人的操作无错误,请你和他们一起分析: (1)实验所用的三个插座中,正常的是:______. (2)(2)从其余几只异常插座中任选一只,分析其故障或装配错误的可能原因:______ 答案(1)A插座左右两孔都不发光,说明没有电流通过,不能正常工作.B插座左孔接的是零线不发光,右孔接的是火线,氖管发光,能正常工作.C插座左孔发光,右孔不发光,说明插座被短路,不能工作. (2)当用测电笔接触C插座左孔零线时应不发光,但实际上发光,接触右孔火线时应发光,但实际上不发光.说明右孔被短路,电流直接由火线流向左孔零线. 故答案:(1)B;(2)C插座被短路. 家庭电路的故障分析 家庭电路故障有四种: (开路)、短路、过载和漏电。 1.

故障可以用测电笔查出。 2. 很大,保险丝自动熔断。若保险丝不合适,导线会因发热,温度迅速升高,而引发火灾。 用检验灯查短路位置,把检验灯接在火线的保险丝的位置,即串联在接线柱上,然后逐个接通每一盏灯的线路,如果检验灯较暗或不亮,则可判定这部分电路未发生短路,如果检校灯正常发光,则可断定此电路短路。 3. 流大于导线规定的安全 电流值。出现这种情况更轻者导致用电器实际功率下降,重者导电会因过热而引发火灾。 4. 电会造成用电器实际功率下降,也能造成人体触电,使用漏电保护器能预防漏电的发生。 如何判断家庭电路故障: 家庭电路故障主要是由于断路、短路、总功率过大等引起的。若是短路或用电器总功率过大,保险丝会熔断,若是进户火线断了,试电笔不会发光。当然还有其他原因、做题时需要用心判断。 例1夜里,小明家的三盏电灯均正常发光,突然三盏电灯全部熄灭,经检验保险丝完好,用试电笔检验插座的两孔,氖管均发光。发生这一现象的原因可能是( )

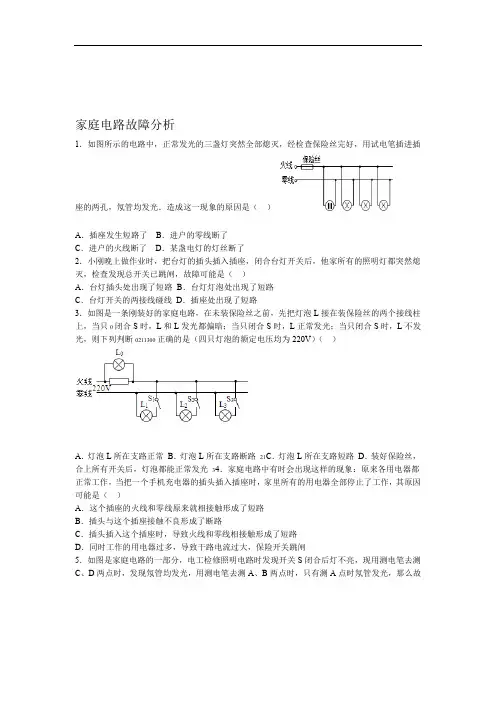

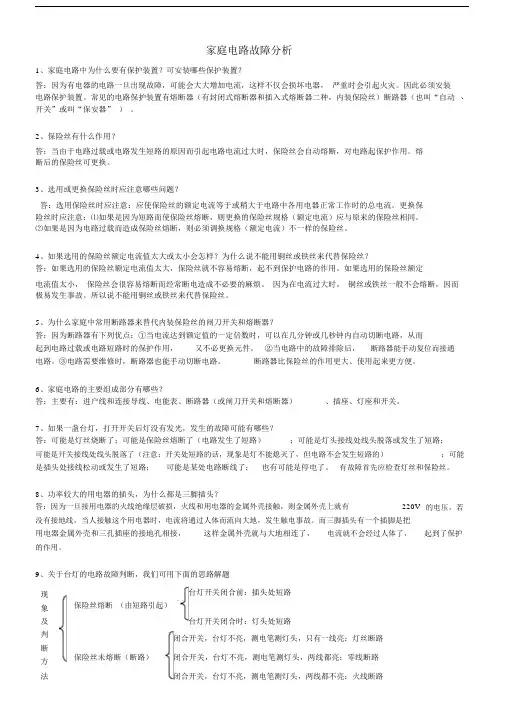

家庭电路故障分析

家庭电路故障分析 1、小明把台灯插头插入插座,当他闭合台灯开关时,室内其他电灯全部熄灭,检查发现保险丝熔断,造成这一故障的原因可能是: A 、 开关短路; B 、插头短路; C 、插座短路; D 、灯座短路。 2、小明刚把台灯插头插入插座,还未闭合台灯开关,室内其他电灯全部熄灭,检查发现保险丝熔断,造成这一故障的原因可能是: A 、开关短路; B 、插头短路; C 、插座短路; D 、灯座短路。 3、 家庭电路中保险丝被烧断,可能原因是: A 、电路中同时使用的用电器总功率过大; B 、电路中出现短路; C 、电路中某盏开关短路; D 、保险丝选用太细。 4、家庭电路中装有符合规格的保险丝,如果电路发生短路,请你想象一下,发生的现象是下列哪一个: A 、灯泡熄灭; B 、灯泡发暗; C 、灯泡被烧坏; D 、灯泡特别亮。 5、王强同学家中保险丝熔断后,正确的做法是: A 、断开电闸,更换一根相同规格的保险丝,再闭合电闸; B 、断开电闸,更换额定电流更大的保险丝,再闭合电闸; C 、断开电闸,用铜丝或铁丝替代保险丝,以免被再次烧断,再闭合电闸; D 、断开电闸,排除故障,再更换保险丝,最后闭合电闸。 6、空气开关跳闸后,复位时又立即跳起,这可能是: A 、电路中有短路现象; B 、电路中出现开路现象; C 、电路中总功率过大; D 、空气开关的额定电流过小。 7、小明家新安装了一盏电灯,当开关闭合时,发现电灯不亮,空气开关跳闸,其原因可能是: A 、开关接触不良; B 、开关内部短路; C 、灯泡灯丝断了; D 、 灯头内部短路。 8、如图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障。 小明学电工的检修方法,在保险丝处接入一个“220V 40W ”的灯泡。当 只闭合开关S 、S1时,L0和L1都呈现暗红色;当只闭合开关S 、S2时, L0正常发光,L2不发光,由此可以确定: A 、L1灯头断路; B 、L1灯头短路; C 、L2灯头断路; D 、L2灯头短 路。 9、小强学习了家庭电路的知识后,回家安装了一盏电灯,闭合开关后发现电灯 不亮,他用测电笔检测,图中的a 、b 、c 、d 、e 、f 处均为检测点,根据他的 检测结果判断: (1)a 、b 、c 、d 、e 处测电笔氖管都发光,可能故障 是: ; (2)a 处测电笔氖管发光b 、c 、d 、e 、f 处氖管都不发光,可能故障是: ; (3)a 、b 处氖管发光,c 、d 、e 、f 处氖管不发光,可能故障是: ; (4)a 、b 、c 、d 处氖管发光,e 、f 处氖管不发光,可能故障 是: 。 10、某居民家中的部分电路如图所示,开始电路正常。将电饭煲的插头插入三 孔插座后,正在烧水的电热壶突然不能工作,但是电灯仍然正常工作。拔出 电饭煲的插头,电热水壶仍然不能工作。 把测电笔分别插入插座的左右插孔,

家庭电路以及常见故障分析Word版

第十二讲家庭电路以及常见故障分析 【知识要点】: 1.家庭电路的组成:家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。 2.家庭电路中各部分电路及作用: ●进户线: 进户线有两条,一条是火线,一条是零线。火线与零线之间的电压是220V。 正常情况下,零线之间和地线之间的电压为0V。 ●电能表: ?用途:测量用户消耗的电能(电功)的仪表。 ?安装:电能表安装在家庭电路的干路上,这样才能测出全部家用电器 消耗的电能。 ●闸刀开关(:空气开关) ?作用:控制整个电路的通断,以便检测电路更换设备。 ?安装:闸刀开关安装在家庭电路的干路上,空气开关的静触点接电源 线。 ●保险盒: ?电路符号: ?连接:与所保护的电路串联,且一般只接在火线上。 ?选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。 ?保险丝规格:保险丝越粗,额定电流越大。 ?注意事项:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保 险丝。因为铜丝的电阻小,产生的热量少,铜的熔点高,不易熔断。 ●插座: ?作用:连接家用电器,给可移动家用电器供电。 ?种类:常见的插座有二孔插座(下图左)和三 孔插座(下图右)。 ?安装:并联在家庭电路中,具体接线情况见右 图。 ?把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用 电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故。 ●用电器(电灯)和开关 ?白炽灯的工作原理:白炽灯是利用电流的热效应进行工作的。 ?灯泡长期使用会变暗,原因是:灯丝升华变细电阻变小,实际功率变 小;升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。 ?开关和用电器串联,开关控制用电器。如果开关短路,用电器会一直 工作,但开关不能控制。

中考物理家庭电路故障的分析问题综合经典题及答案

一、初中物理家庭电路故障的分析问题 1.小明家新购住房刚装修完毕,家中部分照明电路如图所示,验收工程时,断开其它所有用电器后,闭合开关S,白炽灯L亮了一段时间后熄灭了,他用测电笔分别测试了图中插座的两个孔,发现测电笔都发光(假如故障只有一处);接着断开开关S,再次用测电笔测试插座的两个孔时,下列说法正确的是( ) A.测试两孔时测电笔都不发光B.测试两孔时只有b孔让测电笔发光C.故障是灯泡L断路D.故障是熔断器断开 【答案】B 【解析】 【分析】 【详解】 闭合了开关S(家中其他用电器均处于断开状态),白炽灯L亮了一段时间后熄灭了,说明灯泡、火线和零线不能构成通路。可能是火线断路,可能是零线断路。灯泡熄灭后,用测电笔分别测试了图中插座的两个孔,发现测电笔都发光。说明左孔和右孔都和火线相连,则火线无故障,灯泡亮了一段时间后熄灭,只能是因为图中的零线断路。当断开开关时,切断了左孔和火线的连接,所以测电笔接触左孔时,氖管不会再发光。测电笔接触右孔时,氖管照常发光。 故选B。 2.教室中有一台空调和多盏标有“220V 18W”的电灯,其中黑板前方的电灯L1和L2由一个开关S单独控制,如图所示。 (1)请用笔画线表示导线,将电灯L1、L2和开关S接入电路中,使两灯都能正常发光 (______)。 (2)当打开空调时,空气开关“跳闸”。出现这种现象的原因可能是______。

用电 器总功率过大 【解析】 【分析】 【详解】 (1)[1]教室的电灯之间互不影响是并联的,且电灯L1和L2由一个开关S单独控制,为了电路安全,控制电灯的开关接在火线一侧,如图所示 (2)[2]当电路电流过大时,为了保护电路,空气开关跳闸,造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大;当打开空调时,空气开关“跳闸”,出现这种现象的原因可能是电路用电器总功率过大。 3.如图所示的家庭电路,当闭合开关时,发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。 【答案】会 【解析】

中考物理 家庭电路故障的分析问题 综合题附详细答案

一、初中物理家庭电路故障的分析问题 1.晚上,小强家的灯均正常发光,突然灯全部熄灭,经检查保险丝完好,用测电笔检测插座的两孔,氖管均发光,发生这一现象的原因可能是() A.某盏灯灯丝断了B.某开关处短路了 C.进户线的零线断了D.插座处短路了 【答案】C 【解析】 【分析】 【详解】 A.家庭电路为并联电路,某盏灯灯丝断了,不会对其它用电器产生干扰,故A不符合题意; B.某处开关短路,相当于此开关一直处于闭合状态,其对应的现象是由该开关控制的用电器会一直工作,故B不符合题意; C.进户线的零线断了,家中所有灯全部熄灭,电路中没有电流,所以保险丝也安全无恙;用测电笔试触插座的两个插孔时,火线、试电笔、人体、大地构成通路,所以氖管均发光。故C符合题意; D.插座处短路了,整个家庭电路都被短路,电流过大,保险丝会被熔断,故D不符合题意。 故选C。 2.教室中有一台空调和多盏标有“220V 18W”的电灯,其中黑板前方的电灯L1和L2由一个开关S单独控制,如图所示。 (1)请用笔画线表示导线,将电灯L1、L2和开关S接入电路中,使两灯都能正常发光 (______)。 (2)当打开空调时,空气开关“跳闸”。出现这种现象的原因可能是______。 【答案】

用电 器总功率过大 【解析】 【分析】 【详解】 (1)[1]教室的电灯之间互不影响是并联的,且电灯L1和L2由一个开关S单独控制,为了电路安全,控制电灯的开关接在火线一侧,如图所示 (2)[2]当电路电流过大时,为了保护电路,空气开关跳闸,造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大;当打开空调时,空气开关“跳闸”,出现这种现象的原因可能是电路用电器总功率过大。 3.如图所示的家庭电路,当闭合开关时,发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。 【答案】会 【解析】 【分析】

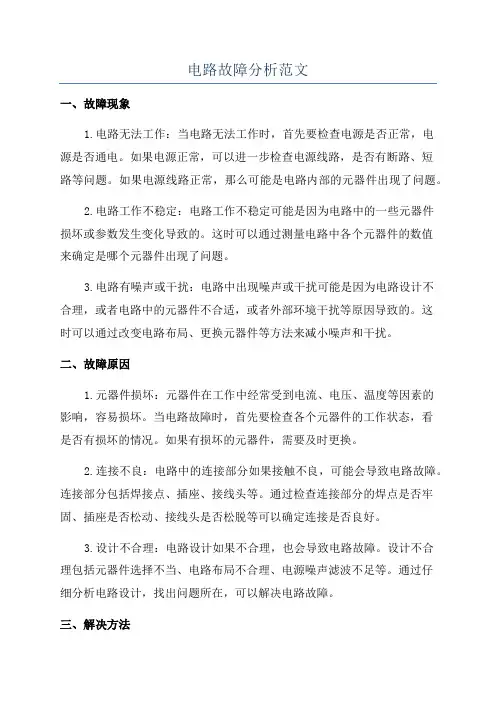

初中物理常见电路故障分析方法精讲

初中物理常见电路故障分析方法精讲 在电学中,用电器不工作、突然变亮变暗或变暗或者电表示数异常等,统称为电路故障。 如下图 L 1 L 2 L 1 L 2 L 1 L 2 断路,电路中没有电流 L1被短路(部分短路),电源被短路(整体 短路),L1、L2 电源会被烧坏 部分短路,被短路的用电器不工作,电路有电流 短路 电路故障整体短路,所有用电器均不工作,电路有电流且较大 断路(开路) 电路故障分析思路:1. 是什么? 2.在哪里? 3.怎么分析? 具体分析 (一)电路断路分析 1.电压表法:将电压表并接到接到可能发生开路的地方,用电压表把电路连通,电压表有示数,而且它的示数等于___________。但电路中的灯___,电流表 _______示数. 小结:无电流,是开路, 并接电压表,电压表有示数断 断开区域

路在接点内且接近电源电压 例1.如图电路中,电源电压为3伏。当开关K闭合时,两灯泡都不发光,且电压表V的示数为3伏。产生这一现象的原因可能是 ( ) (A)灯L1短路 (B)灯L2短路 (C)灯L1开路 (D)灯L2开路 解析:两灯不亮无电流,是开路 并接电压表,电压表最大示数 3V 断路在接点内,L1断路(开路) 举一反三:在电学实验中,遇到开路时,常用电压表来检测。某同学连接 了如图1所示的电路,闭合开关S后,发现灯不亮,为检查电路故障,他用电压 表进行测量,结果是, 则此电路的故障可能是() A. 开关S接触不良 B. 小灯泡灯丝断了 C. d、e间出现断路 D. e、f间出现断路 2.导线法:把一根导线并接到可能发生开路的地方,电路被连通,可以观察到 _______有示数, _______发光。 小结:无电流,是开路并接导线,电流表有示数,灯亮断 路在接点内 例2.如图所示电路,闭合开关时,发现电流表指针几 乎没有偏转。某同学拿一根导线去查找电路故障,他将导线 并接在bc、 cd 、ed 两端时,电流表指针没有发生偏转;将 导线并接在ab 两端时,发现电流表指针发生了偏转,由此可 知电路故障可能是( ) A.e点断路 B.L1开路 C.电流表短路 D.L2开路 3.灯泡法:灯泡法:将灯泡并接到可能发生开路的地方,电路被接通,可以观察 到电流表_______, 灯泡____________。 断开区域 V U U U V U de bd ab ae 3 3= = = =, , , 断开区域 断开区域

家庭电路故障

1.火线短路测电笔测用电器两端均发光。(短路就是通常说的联电火线所带的正电不经 过用电器直接连到零线上此时零线也带电了用测电笔测零线也发光,但用电器不工作)可能导致用电保护器切断电源(跳闸),或烧断保险丝。 2.零线断路用电器无法工作用测电笔测火线灯亮测零线不亮。 3.用电器短路用测电笔测用电器两端均发光(情况与现象与1相同) 4.这个情况你说的比较模糊。我都给你分析一下吧。⑴用测电笔测插座的零线孔火线孔 都发光,肯定是插座短路,接入用电器后,相当于用电器两端都是火线,用电器既不能使用,测电笔测用电器两端也都发亮;⑵用测电笔测的插座火线孔亮,零线孔不亮,接入用电器后,用电器火线端亮,零线端不亮,(这又要分类了)①插座零线断路②用电器零线断路③用电器毁坏。能肯定排除的就是用电器短路,因为如果用电器短路,用电器的零线也将成为火线(用电器短路相当于火线直接连到零线上,这时零线也就相当于火线了)用测电笔测用电器一端的零线也会发亮。 首先你找个好用电器(电灯就行),从别的插座上试好了再往出问题的那个插座上插,如果不亮再用电笔测,测用电器两端,两端都亮说明插座短路,测用电器火线端亮零线端不亮,那就是零线断路。 2. 家庭电路故障有四种:断路(开路)、短路、过载和漏电。 1. 开路:电灯不亮,用电器不工作,表明电路中出现断路,断路时电路中无电流通过, 该故障可以用测电笔查出。 零线断路:用电器无法工作,用测电笔测火线灯亮,测零线不亮。 火线短路:用电器无法工作,用测电笔测火线不亮,测零线不亮 电器短路:用电器无法工作,用测电笔测火线亮,测零线不亮 2. 短路就是电流没有经过用电器直接构成通路,发生短路时,电路中的电阻很小,电 流很大,保险丝自动熔断。若保险丝不合适,导线会因发热,温度迅速升高,而引发火灾。 用检验灯查短路位置,把检验灯接在火线的保险丝的位置,即串联在接线柱上,然后逐个接通每一盏灯的线路,如果检验灯较暗或不亮,则可判定这部分电路未发生短路,如果检校灯正常发光,则可断定此电路短路。 3. 过载电路中用电器过场多或总功率过大,导致通过导线的总电流大于导线规定的 安全电流值。出现这种情况更轻者导致用电器实际功率下降,重者导电会因过热而引发火灾。 4. 漏电如果导线外层或用电器绝缘性能下降,则有电流不经用电器而直接漏入地下, 漏电会造成用电器实际功率下降,也能造成人体触电,使用漏电保护器能预防漏电的发生。 3. 如何判断家庭电路故障: 家庭电路故障主要是由于断路、短路、总功率过大等引起的。若是短路或用电器总功率过大,保险丝会熔断,若是进户火线断了,试电笔不会发光。当然还有其他原因、做题时需要用心判断。

家庭电路以及常见故障分析.doc

家庭电路以及常见故障分析 【知识要点】: 1.家庭电路的组成:家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。 2.家庭电路中各部分电路及作用: ●进户线: 进户线有两条,一条是火线,一条是零线。火线与零线之间的电压是220V。 正常情况下,零线之间和地线之间的电压为0V。 ●电能表: ?用途:测量用户消耗的电能(电功)的仪表。 ?安装:电能表安装在家庭电路的干路上,这样才能测出全部家用电器消耗的电能。 ●闸刀开关(:空气开关) ?作用:控制整个电路的通断,以便检测电路更换设备。 ?安装:闸刀开关安装在家庭电路的干路上,空气开关的静触点接电源线。 ●保险盒: ?电路符号: ?连接:与所保护的电路串联,且一般只接在火线上。 ?选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。 ?保险丝规格:保险丝越粗,额定电流越大。 ?注意事项:不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小,产生的热量少, 铜的熔点高,不易熔断。 ●插座: ?作用:连接家用电器,给可移动家用电器供电。 ?种类:常见的插座有二孔插座(下图左)和三孔插座(下图右)。 ?安装:并联在家庭电路中,具体接线情况见右图。 ?把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外 壳带电引起的触电事故。 ●用电器(电灯)和开关 ?白炽灯的工作原理:白炽灯是利用电流的热效应进行工作的。 ?灯泡长期使用会变暗,原因是:灯丝升华变细电阻变小,实际功率变小; 升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。 ?开关和用电器串联,开关控制用电器。如果开关短路,用电器会一直工作,但开关不能控制。 3.为防止漏电对人造成伤害,在家庭电路的总开关处要安装漏电保护器。 4.连接家庭电路的注意事项: ●家庭电路中各用电器是并联的。 ●插座的连接要遵循“左零右火”的规则。 ●开关必须串联在火线中,成“火线——开关——用电器——零线”的连接方式。 ●与灯泡的灯座螺丝口相接的必须是零线。 ●火线上必须接有保险丝,保险丝不能用铁丝、铜丝代替。(现在保险丝已被空气开关代替。) ●三线插头中的地线与用电器的金属外壳相连,插座上相应的导线和室外的大地相连。这样做可以防止外壳带电给人造 成伤害。 ●虽然地线和零线正常情况下之间没有电压,但绝不能将地线和零线接通,否则易造成触电事故。 5.试电笔:用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线,手必须接触笔尾的金属体。 ●用试电笔测火线时氖管会发光;测零线时不会发光,因为零线内没有电压。 ●测电笔接触火线时,如果观察不到氖管发光,你认为产生这种现象的原因可能是:测电笔氖管已坏;手没有接触笔尾 金属体;火线断路。 ●某次检修电路时,发现灯泡不亮,火线、零线都能使测电笔发光,可能的原因是:火线完好,零线处有断路,被测段 零线通过用电器和火线构成通路。 6.家庭电路中触电的原因:一是人体接触了火线和大地(单线触电),二是人体接触了火线和零线(双线触电)。

《家庭电路故障及判断》经典例题

《家庭电路故障及判断》经典例题 学会判断家庭电路常见的故障不仅能提高学生学以致用的意识,还能解决实际生活中的问题,培养学习兴趣。所以,家庭电路的故障及判断是常考的题型之一,家庭电路常见故障有:开路、短路和线路故障。 一、出现断路,用测电笔判断 例1.(2009 杭州)如图1所示,闭合电键S后,发现电灯L不亮,且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A和零线B时,氖管在测火线A时能发光,在测零线B时不发光。那么可以判定故障是() A.火线和零线短路 B.电灯L短路 C.电线AC段某处断路 D.电线BD段某处断路 点拨:家庭电路中的两根电线,一根是火线,另一根是零线,它们间的电压是220V。正常情况下,零线与大地之间电压为零(这便是“零线”名称的由来),火线与大地之间电压是220V,能使测电笔发光(这便是“火线”名称的由来)。题目中,测电笔在测试A、C、D时,氖管都发光,表明这三处都与大地间有电压。这说明C、D之间无电压,这就是灯泡虽然与火线联通,但不会发光的原因。 我们也可以用排除法来判断:如果选A或B,火线和零线短路及电灯L短路,都会使电路中电流过大,造成保险丝没有熔断,二题目告诉我们保险丝没有熔断;若选C,AC段某处断路,会使C与火线脱离接触,就不会使测电笔的氖管发光。而BD段某处断路一方面造成灯泡断路而不能发光,另一方面使D点通过灯丝与火线联通,能使氖管发光。 答案:D

二、出现短路,用灯泡判断 例2.(2009 四川绵阳)灾后重建,小宇同学家的永久性住房已经建好。在全家搬进去之前,小宇同学准备检查生活用电线路是否有问题,他先断开所有用电器和总开关,然后将火线上的保险丝取下,换上一只额定电压为220 V的灯泡,闭合总开关,发现灯泡正常发光。由此判断 A.线路安装完全正确,因为灯泡正常发光 B.线路安装不正确,电路中有短路 C.线路安装不正确,电路中有断路 D.仅由此不能判断线路是否有问题 点拨:要明确,保险丝与用电器是串联连接的。将火线上的保险丝取下,换上的灯泡与电路中原来的用电器也是串联的。如果原来的电路没有问题,那么它们的总电压是220 V,这个换上的灯泡因实际电压低于额定电压而不能正常发光;现在发现这个换上的灯泡正常发光,只能说明它的电压就是220 V,也就是原来的用电器两端电压为零,即电路中有短路。 答案:B 三、线路故障,观察判断 例3.(2009 金华)近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时,与连接完好相比该处的阻值将增大,在该处消耗的电功率将(填“减小”或“增大”或“不变”),会产生局部过热,引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的,但时间长了,线皮会老化变质,绝缘性能变差,甚至龟裂露出线芯,通电时产生火花或导线之间会发生短路。当导线之间发生短路时,导线中电流过(填“大”或“小”),酿成火灾。 点拨:当线路连接处接触不良时,与连接完好相比该处的阻值将增大,而整个电路的电流可以认为不变,根据,该处消耗的电功率将增大。当导线之间发 生短路时,可以认为R=0,根据,导线中电流过大,导线会因过热而引发火灾。 答案:增大大

家庭电路故障有四种

家庭电路故障有四种: (开路)、短路、过载和漏电。 1. 断路 用测电笔查出。 零线断路。 火线短路 电器短路亮 2. 短路 险丝自动熔断。若保险丝不合适,导线会因发热,温度迅速升高,而引发火灾。 用检验灯查短路位置,把检验灯接在火线的保险丝的位置,即串联在接线柱上,然后逐个接通每一盏灯的线路,如果检验灯较暗或不亮,则可判定这部分电路未发生短路,如果检校灯正常发光,则可断定此电路短路。 3. 过载 出现这种情况更轻者导致用电器实际功率下降,重者导电会因过热而引发火灾。 4.漏电 用电器实际功率下降,也能造成人体触电,使用漏电保护器能预防漏电的发生。 用试电笔接触火线时,试电笔的氖管发光,接触零线和地线时,正常情况下氖管不发光。如果发光了,说明零线断路或有用电器的外壳带了电。 电路故障分析: 一、常见故障: 故障1:闭合开关后,灯泡忽明忽暗,两表指针来回摆动;

原因:电路某处接触不良; 排除方法:把松动的地方拧紧。 故障2:闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数 原因:开关与电源并联导致所有东西都被短路 后果:极容易烧坏电源 故障3(也就是做题最常见的故障):闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压 原因1:灯泡断路故电压表串联到了电路中 原因2:电流表与电压表位置互换 这样灯泡就被几乎没有电阻的电流表(它接到了电压表的位置上)短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数; 补充:在测小灯泡电阻的实验中(或是电路图中只有一个灯泡两表)如果电流表与电压表位置互换会有什么后果就答:灯泡不亮电流表几乎无示数(其实就是没示数)电压表所示几乎为电源电压(其实就是电源电压) 故障4:闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变; 原因:变阻器没有按照一上一下的方法来接 补充一下:变阻器全接上接线柱时:相当于导线(这是极不安全的容易造成电路电流过大)变阻器全接下接线柱是:相当于一个定值电阻。 故障5:闭合开关后,无论怎样移动滑片灯泡都不亮 原因1:电路某一处断路 原因2:灯泡被导线或电流表短路

家庭电路故障

家庭电路故障分析 1. 如图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用试电笔插进插座的两孔, 氖管均发光. 造成这一现象的原因是( A ?插座发生短路了 C .进户的火线断了 2. 小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发 现总开关已跳闸,故障 可能是( ) A. 台灯插头处出现了短路 B .台灯灯泡处出现了短路 C .台灯开关的两接线碰线 D ?插座处出现了短路 3?如图是一条刚装好的家庭电路,在未装保险丝之前,先把灯泡 L 0接在装保险丝的两个接线柱上,当只 闭合S 1时,L 0和L 1发光都偏暗;当只闭合 S 2时,L 0正常发光;当只闭合 S 3时,L 0不发光,则下列判断 正确的是(四只灯泡的额定电压均为 220V )( ) L : A ?灯泡L 1所在支路正常 C .灯泡L 3所在支路短路 4. 家庭电路中有时会出现这样的现象: 家里所有的用电器全部停止了工作,其原因可能是( A .这个插座的火线和零线原来就相 接触形成了短路 B .插头与这个插座接触不良形成了断路 C .插头插入这个插座时,导致火线和零线相接触形成了短路 D .同时工作的用电器过多,导致干路电流过大,保险开关跳闸 5. 如图是家庭电路的一部分,电工检修照明电路时 发现开关 S 闭合后灯不亮,现用测电笔去测 C 、 D 两点 A 、 B 两点时,只有测 A 点时氖管发光,那么故障原因是( ) B .进户的零线断了 D .某盏电灯的灯丝断了 B ?灯泡L 2所在支路断路 D ?装好保险丝,合上所有开关后,灯泡都能正常发光 原来各 用电器都正常工作, 当把一个手机充电器的插头插入插座时, ) A .火线与零线相碰 C . B 、D 两点间断路 B . A 、D 两点间断路 D ?灯头内两接线柱短路

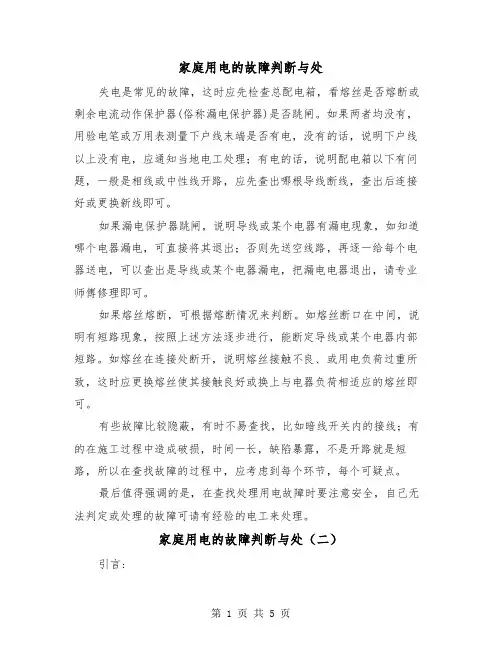

家庭电路常见故障及其处理方法定稿版

家庭电路常见故障及其处理方法精编W O R D 版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】

家庭照明电路在使用时免不了会出故障而导致用户不能用电,这给我们的生活带来许多的不便。所以,了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。这也可以培养我们运用所学知识解决实际问题的能力。一、常见故障1开路如灯丝断了;电线接头断开了、灯座、开关、拉线盒开路;熔丝熔断或进户线开路等。开路会造成用电器无电流通过而无法正常工作。2短路如接在灯座内两个接线柱的火线和零线相碰;插座或插头内两根接线相碰;火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电,严重者会烧毁线路引起火灾。(挂急诊、百度查“都市电工”应急抢修)3过载电路中用电器的总功率过大或单个用电器的功率过大。产生的现象和后果如同短路。(加速线路老化)4电路接触不良如灯座、开关、挂线盒接触不良;熔丝接触不良;线路接头处接触不良等。这样会使灯忽明忽暗,用电器不能连续正常工作。(最为常见,俗称虚连打火,很多老百姓不知道找谁修,挺着、烧毁了家用电器,家庭电气火灾隐患源头)5电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上;开关误接在主线中的火线上;灯泡串联接在电路中等。热水器插座没有地线、开关控制了零线,关灯灯还频闪、零线地线接反了一用电漏电开关就跳闸、6线路漏电经常无原无故跳闸,换了新的空开,过不多久还跳。有时跳完能推上去,有时跳完一推上去就崩下来,故障多发生在天气湿度大的下雨天。家用电器不能正常使用,人不在家的时候,鱼缸突然断电了,冰箱停用了,对家庭财产造成损失。二、检修故障的一般方法1检修开路先用测电笔检查总闸刀开关处。如有电,再用校火灯头(一盏好的白炽灯,在灯座上引出两根线就成为校火灯头)并联在闸刀开关下的两个接线柱上,如灯亮,说明进户线正常(如灯不亮,说明进户线开路,只需要修复进户线即可),再用测电笔检查各个支路中的火线,如氖管不发光,表明这个支路中的火线开路,应修复接通火线;如各个支路中用测电笔时氖管都发光,则再用校火灯头分别接到各个支路中检查,发现哪个支路的灯不亮,就表明这个支路的零线开路了,需修复这个支路的零线。要是专业电工师傅上门维修,基本用电压表测量一下火线与地线之间的电压、零线与地线之间的电压、就能判断出那根线路断开

UPS电源常见故障分析及维修技巧

U P S电源常见故障分析及 维修技巧 Last revision date: 13 December 2020.

UPS是Uninterruptible Power Supply的简称,也就是我们常说的UPS不间断电源。它是一种含有储能装置、以逆变器为主要组成部分的恒压恒频的电源设备,是通信设备、计算机系统等不得断电的系统不可缺少的外围设备之一,它的作用是在外界中断供电的情况下,及时给计算机等设备供电,以免影响通信的中断、重要数据的丢失和硬件的损坏。然而我们在使用UPS电源作为保护其他对象的同时,其UPS电源本身往往也会发生一些故障,如果UPS电源发生了故障,就无法我们负载提供保护功能。因此我们对UPS电源常见故障现象的分析处理进行介绍: 问题一:有市电时UPS电源输出正常,而无市电时蜂鸣器长鸣,无输出。 故障分析:从现象判断为蓄电池和逆变器部分故障,可按以下程序检查: 1、检查蓄电池电压,看蓄电池是否充电不足,若蓄电池充电不足,则要检查是蓄电池本身的故障还是充电电路故障。 2、若蓄电池工作电压正常,检查逆变器驱动电路工作是否正常,若驱动电路输出正常,说明逆变器损坏。 3、若逆变器驱动电路工作不正常,则检查波形产生电路有无PWM控制信号输出,若有控制信号输出,说明故障在逆变器驱动电路。 4、若波形产生电路无PWM控制信号输出,则检查其输出是否因保护电路工作而封锁,若有则查明保护原因; 5、若保护电路没有工作且工作电压正常,而波形产生电路无PWM波形输出则说明波形产生电路损坏 上述排故顺序也可倒过来进行,有时能更快发现故障。 问题二:逆变器功率级一对功放晶体管损坏,更换同型号晶体管后,运行一段时间又烧坏的原因是电流过大,而引起电流过大的原因有: 1、过流保护失效。当逆变器输出发生过电流时,过流保护电路不起作用; 2、脉宽调制(PWM)组件故障,输出的两路互补波形不对称,一个导通时间长,而另一个导通时间短,使两臂工作不平衡,甚至两臂同时导通,造成两管损坏; 3、功率管参数相差较大,此时即使输入对称波形,输出也会不对称,该波形经输出变压器,造成偏磁,即磁通不平衡,积累下去导致变压器饱和而电流骤增,烧坏功率管,而一只烧坏,另一只也随之烧坏。 问题三:蓄电池电压偏低,但开机充电十多小时,蓄电池电压仍充不上去。 故障分析:从现象判断为蓄电池或充电电路故障,可按以下步骤检查: 1、检查充电电路输入输出电压是否正常; 2、若充电电路输入正常,输出不正常,断开蓄电池再测,若仍不正常则为充电电路故障;

(完整版)家庭电路故障试题+总结

家庭电路故障分析 1、家庭电路中熔丝熔点的原因为: 、 2、氖管什么情况会发光: 3、节日小彩灯是联的,家庭电路中所有用电器都是联的,一个短路其他都工作 4、家庭电路中哪些用电器需要接地?为什么要接地? 5、如图所示,灯A、B和插座C、D的安装是否有错误?如有应怎 样改正?(要求会连接灯、开关(声光控)、插座) 6、图2为部分家庭电路,写出用测电笔分别测试abcde各点现象: (1)K闭合,a ,b ,c ,d ,e 。 (2)K断开,a ,b ,c ,d ,e 。 7、图3电路,闭合电键电灯正常发光,当拨掉零线保险盒时, 图2 图3 电灯不亮,此时用测电笔分别测试abc三处,则能使氖管发光 的是:点。 8、小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮.为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光,故障原因可能是() A.进户线火线上的保险丝烧断B.进户线零线断了 C.书桌边的插座与零线断开D.书桌边的插座与火线断开 9、小红的妈妈从市场上买了一只廉价台灯,装上“220V 25W”的灯泡后,将插头插入家庭电路,闭合开关时,保险丝熔断,室内电灯立即全部熄灭.原因可能是() A.插头与插座接触不良B.灯泡的灯丝断了C.台灯的灯座内短路D.台灯的插头内断路10、某室内用电器正常工作,在台灯的开关未闭合的情况下,将台灯插头插入插座时,室内用电器便全部停止工作,那么下列原因可能的是() A.插座处原来有短路B.台灯的插头处有短路 C.台灯灯座的两个接头短路了D.开关中的两个接头短路了E.台灯功率过大 11、一天晚上,小红同学正在家中做作业,突然台灯熄灭了,他抬头观看家中其他的电灯也熄灭了,他用测电笔测试家中各处的电路,发现测电笔的氖管都发光,关于故障的原因,下面的判断中正确的是()A.进户的火线上的保险丝熔断了B.进户的零线上的保险丝熔断了 C.他家的灯泡全部烧坏了D.他家中的电路某处短路了 12、如图所示是部分家庭电路图。当用测电笔接触插座的右孔时,氖管发光,可知右孔 内的电线与进户线中的线相连接;当闭合开关s,灯L在亮的瞬间熄灭,而室内 其它用电器仍正常工作,则灯L处电路(填“开路”或“短路”)。 13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接,如图所 示。细心观察可以发现,三脚插头中与用电器金属外壳连接的那个插脚比另外两个插 脚要稍长。这样的设计主要考虑下列哪一因素 A.使插头的造型更美观 B.插入插座中可更稳固 C.有利于识别火线和零线插脚D.插入插座时,可确保用电器外壳先接地 14、上题图中“10A 250V”字样,其中的“10A”表示什么意思?标有“E”字的插脚 比其它两脚稍长一些.他又查看了其它家用电器的三脚插头,也是这种情况.它比其它两脚稍 长一些有什么好处?

(完整)初中物理电路故障分析方法

电路故障的种类及判断方法 一、电路故障及其种类: 1、电路故障:电路连接完成后,闭合开关通电时,发现整个电路或者部分电路无法正常工作的现象叫电路故障; 2、电路故障类型,主要有两种,短路和断路。 断路原因:元件损坏、接触不良 短路:分为电源短路和局部短路两种。 ○1电源短路:指电流不经过用电器而直接从电源的正极回到负极。 电源短路,有如下图两种情况,一种是开关闭合,导线直接接到电源两极上;另一种是开关闭合,电流表直接接到了电源两极上。导致电路中电流过大,从而烧坏电源或者电流表。这两种情况都是绝对不允许的。 ○2局部短路:指的是串联的多个元件(含用电器、电表、开关)中的一个或多个(当然不是全部)在 电路中不起作用(无电流通过该元件),这种情况通常是由于接线的原因或者电路发生故障引起的,一般不会造成较大的危害。根据短路元件的不同又分为:用电器短路、电表短路、开关短路几种。 注意:在并联电路中,一旦用电器短路,同时就会造成电源短路。 3、家庭电路的电路故障: 家庭电路的故障是常考的题型之一,家庭电路常见故障有四种:断路、短路、过载和漏电。 断路电灯不亮,用电器不工作,表明电路中出现断路。断路时电路中无电流通过,该故障可用测电笔查出。 短路短路就是指电流没有经过用电器而直接构成通路。发生短路时,电路中的电阻很小,电流很大,保险丝自动熔断。若保险丝不合适,导线会因发热,温度迅速升高,而引发火灾。 过载电路中用电器总功率过大,导致通过导线的总电流大于导线规定的安全电流值。出现这种情况轻者导致用电器实际功率下降;重者导线会因过热而引发火灾。 漏电如果导线外层或用电器的绝缘性能下降,则有电流不经用电器而直接“漏”入地下,漏电会造成用电器实际功率下降,也能造成人体触电。使用漏电保护器能预防漏电的发生。 例1 小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光,故障原因可能是() A.进户线火线上的熔丝烧断B.进户线零线断了

初中物理家庭电路故障专题

家庭电路故障 1、短路或用电器总功率过大→保险丝熔断→用电器都不工作 2、断路 进户零线断路→用电器都不工作→氖管都发光 进户火线断路→用电器都不工作→氖管不发光 室内火线或零线某处断路→之前的电路仍正常工作,之后的电路不工作 练习: 1、家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当把一个手机充电器的插头插入插座时,家里所有的用电器都停止了工作。其原因可能是()。 A: 这个插座的火线和零线原来就相接触形成了短路 B: 插头与这个插座接触不良形成了断路 C: 插头插入这个插座时,导致火线和零线相接处形成了短路 D: 同时工作的用电器过多,导致干路电流过大,保险开关跳闸 2、如图所示小明家中的部分电路,此时灯和电热壶均正常工作.下列说法正确的是() A. 由图可知,a是零线,b是火线 B. 若进户零线断路,则灯和电热壶均不工作,测电笔接C点时不发光 C. 若电热壶断路,则灯仍正常工作,测笔接B、D两点时均发光 D. 若C、D两点间导线断路,则灯仍正常工作,电热壶不工作,测电笔接 B、D两点时均发光 3、在一本用电常识的书中,列出了使用白炽灯泡的常见故障与检修方 法,其中一项故障现象如下: 故障现象可能原因检修方法 灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固 从电路的组成来看,上述故障现象的原因可以概括成( ) A. 开路 B 短路 C 通路 D 开路或短路

4、下列三个现象:①灯头里的两个线头相碰; ②插座中的两线头相碰;③照明电路的开关里两线头相碰。 其中可能引起保险丝熔断的是()。 A: ①②③B: ①②C: ①③D: ②③ 5、小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发现总开关已跳闸,故障可能是()。 A: 台灯插头处出现了短路 B: 台灯灯泡处出现了短路 C: 台灯开关的两接线碰线 D: 插座处出现了短路 6、小军学完初中知识,恰逢家中电灯不亮(如图所示),他闭合开关后,兴冲冲地拿起试电笔测试图中的、、、四点时,发现只有点不发光,请你帮他分析可能发生的故障是()。 A: 火线与零线短路 B: 、之间某处断路 C: 、之间某处短路 D: 灯丝断了 7、如图所示的甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来.甲图产生的原因是: ;乙图产生的原因是: 。 . 8、如图是一条刚装好的家庭电路,在未装保险丝之前,先把灯泡接在装保险丝的两个接线柱上,当只闭合时,和发光都偏暗;当只闭合时,正常发光;当只闭合时,不发光。则下列判断正确的是()。[四只灯泡的额定电压均为]

初三物理家庭电路故障专题

初三物理专题练习 课题:家庭电路故障分析命题:支前飞做题:审核:班级:姓名: 1.如图是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均 能发光.则可以判断出电路的故障是() A.电热壶所在电路的B、D两点间断路 B.插座的接地线断路 C.电路的C、D两点间导线断路 D.电路的A、B两点间导线断路 2.如图所示的家庭电路中,闭合开关后灯泡不亮.用试电 笔检测插座的两孔,发现只有插入右孔时氖管才发光.用试 电笔检测A点氖管发光,检测B点氖管不发光.发生这一现 象的原因可能是() A.灯泡短路 B.灯丝断了 C.开关接触不良D.插座短路 3.关于家庭电路和安全用电,下列说法不正确的是() A.家庭电路中的熔丝熔断,一定是发生了短路 B.使用测电笔辨别火线或零线时,手接触笔尾金属体 C.对人体安全的电压是36V D.三角插头的用电器也可以插入两孔插座 4.明香同学周六放假回家后,发现家里的一盏电灯不亮了.于 是她闭合开关S,用试电笔测试如图中的a、b、c、d四点时, 只有d点不发光(如图),则电路的故障可能是() A.开关s接触不良 B.电灯的灯丝断了 C.电灯的灯丝被短路了D.c、d之间的某处断路了 5.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是() A.可能是这个插座的火线和零线原来就相接触形成了短路 B.可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态 C.可能是插头插入这个插座时,导致火线和零线相接触形成了短路 D.可能同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸 6.如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭, 经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均 发光,造成这一现象的原因可能是() A.插座发生短路了B.进户的火线断了 C.进户的零线断了D.某盏电灯的灯丝断了 7.在如图所示的电路中,电源电压不变,闭合开关S,两灯都能 发光,一段时间后,其中一盏灯突然熄灭,此时两个电流表的示 数均变小,则出现这一现象的原因可能是() A.灯L1断路 B.灯L1短路 C.灯L2短路 D.灯L2断路

家庭电路故障习题练习

家庭电路故障训练题汇编 家庭电路故障也有断路(或称开路)和短路两种,但一般发生短路后会使电路中的熔丝熔断,或使空气开关跳闸而使电路又变成开路。另外,当电路中过载时,也会使电路中的熔丝熔断,或使空气开关跳闸而使电路变成开路。 具体有一下几种情况: 1、开路电灯不亮,用电器不工作,表明电路中出现开路。开路时电路中无电流通过,该故障可用测电笔查出。 2、短路短路就是指电流没有经过用电器而直接构成通路。发生短路时,电路中的电阻很小,电流很大,保险丝自动熔断。若保险丝不合适,导线会因发热,温度迅速升高,而引发火灾。 3、过载电路中用电器过多或总功率过大,导致通过导线的总电流大于导线规定的安全电流值。出现这种情况轻者导致用电器实际功率下降;重者导线会因过热而引发火灾。 4、漏电如果导线外层或用电器的绝缘性能下降,则有电流不经用电器而直接“漏”入地下,漏电会造成用电器实际功率下降,也能造成人体触电。使用漏电保护器能预防漏电的发生。 一、家庭电路的检查方法有一下几点 (一)、使用测电笔判断电路故障的要点 (1)如果测电笔的氖管能发光,说明:所测点到电源火线之间没有断。 (2)如果零线也能使测电笔的氖管能发光,说明零线断了。 例1、如图所示,开关S闭合后灯L不发光,用测电笔测试

电灯两接线处和插座两孔均能使测电笔氖管发光,经检查,保险丝未烧断,开 关完好,以下四种判断中正确的是: A灯泡发生短路B灯泡发生断路 C进户火线烧断 D 进户零线烧断 (二)、用电灯检查 例2、小明家在新家装修时,家庭电路安装好后,电工为了 检验电路中是否存在短路现象,去掉熔丝后,在熔断器上接一试验 灯泡进行诊断. (1).闭合开关,试验灯泡正常发光,其他电灯不亮,说 明电路__________ (2).闭合开关,试验灯泡和灯L都发光,但都较暗,说明 电路__________ 。 (3).闭合开关,试验灯泡和灯L都不发光,说明电路 __________ 。 (三)、用导线检查 例3、如图所示,闭合开关后,电灯不亮,已知是电路中af 之间有一处断路,请用工具检查出故障部位。说出使用的工具和判 断方法。a、b、c、d、e、f是六个检测点。 正确的方法: 用一根带绝缘层、两端露出铜丝的导线,一端接在a点,另 一端分别依次碰触b、c、d三点。如果在某点时灯能亮,则说明 该点与上一点之间存在断路。如果都不亮,则说明是ef间有断 路. 二、常见家庭电路典型试题解析 例1、小张晚上回家后开灯灯不亮,电冰箱也停止了工作, 经检查熔丝未断,用测电笔测试室内电路,氖管均能发光,由 此可判断() A、进户火线开路; B、进户零线开路 C、灯泡全部烧坏 D、电路中某处短路 分析:因熔丝未断,说明电路中没有短路现象,故障原因只能是开路,可排除D答案;测电笔测试室内电路,氖管均能发光,说明火线没有断,可排除A答案;所以只可能是进户零线断开了。答案:B 例2、如图所示闭合开关后,灯泡不亮,经检查熔丝未断,用测电笔测试导线接头A、B、C、三处,氖管都发光,测试D处,氖管不亮。则故障是() A、A处接线松动 B、开关接触不良 C、灯泡与灯座松动 D、与灯座连接的零线断了既CD导线断了 分析:因熔丝未断,说明电路中没有短路现象,故障原因只能是开路;用测电笔测试导线接头A、B、C、三处,氖管都发光,说明A、B、C、各点与火线是相通的,可排除A、B、C答案;因测试D处,氖管不亮,故选D。 例3、如图所示闭合开关后,灯泡不亮,经检查熔丝未 断,用测电笔测试导线接头A、B、C、D四处,氖管都发光。 则故障是() A、进户零线断了 B、开关接触不良 C、灯泡与灯座松动

相关主题
