目录
第1章绪论........................................................................................................................ - 1 -
1.1 课题背景与意义........................................................................................................... - 1 -
1.2 总实验装置以及监测原理........................................................................................... - 1 -
1.3 检测和控制参数........................................................................................................... - 4 -
第2章温度的测量............................................................................................................ - 5 -
2.1 实验管流体进出口温度测量和控制.......................................................................... - 5 -
2.1.1 检测方法设计以及依据................................................................................ - 5 -
2.1.2 仪表种类选用以及设计依据........................................................................ - 5 -
2.1.3 测量注意事项................................................................................................ - 7 -
2.1.4 误差分析........................................................................................................ - 7 -
2.2 水浴温度的测量........................................................................................................ - 7 -
2.2.1 检测方法设计以及依据................................................................................ - 7 -
2.2.2 仪表种类选用以及设计依据........................................................................ - 8 -
2.2.3 测量注意事项................................................................................................ - 9 -
2.2.4 误差分析........................................................................................................ - 9 -
2.3 管壁温度测量............................................................................................................ - 9 -
2.3.1 检测方法设计以及依据................................................................................ - 9 -
2.3.2 仪表种类选用以及设计依据........................................................................ - 9 -
2.3.3 测量注意事项.............................................................................................. - 10 -
2.3.4 误差分析...................................................................................................... - 11 -第2章水位的测量.................................................................................................................. - 12 -
3.1 补水箱水位测量...................................................................................................... - 12 -
3.1.1 检测方法设计以及依据.............................................................................. - 12 -
3.1.2 仪表种类选用以及设计依据...................................................................... - 12 -
3.1.3 测量注意事项.............................................................................................. - 13 -
3.1.4 误差分析...................................................................................................... - 14 -第4章流量的测量.................................................................................................................. - 15 -
4.1 试验管内流体的流量测量...................................................................................... - 15 -
4.1.1 检测方法设计以及依据.............................................................................. - 15 -
4.1.2 仪表种类选用以及设计依据...................................................................... - 15 -
4.1.3 测量注意事项.............................................................................................. - 17 -
4.1.4 误差分析...................................................................................................... - 18 -第5章差压的测量................................................................................................................ - 19 -
5.1 实验管出入口差压.................................................................................................. - 19 -
5.1.1 检测方法设计以及依据.............................................................................. - 19 -
5.1.2 仪表种类选用以及设计依据...................................................................... - 19 -
5.1.3 测量注意事项.............................................................................................. - 21 -
5.1.4 误差分析...................................................................................................... - 21 -设计心得体会............................................................................................................................ - 22 -参考文献.............................................................................................................................. - 23 -
第1章 绪 论
1.1 课题背景与意义
换热设备污垢的形成过程是一个极其复杂的能量、质量和动量传递的物理化学过程，污垢的存在给广泛应用于各工业企业的换热设备造成极大的经济损失，因而污垢问题成为传热学界和工业界十分关注而又至今未能解决的难题之一。
按对沉积物的监测手段分有：热学法和非传热量的污垢监测法。热学法中又可分为热阻表示法和温差表示法两种。非传热量的污垢监测法又有直接称重法、厚度测量法、压降测量法、放射性技术、时间推移电影法、显微照相法、电解法和化学法。这些监测方法中，对换热设备而言，最直接而且与换热设备性能联系最密切的莫过于热学法。
本设计题目以多功能动态实验装置为对象，要求综合以前所学知识，参考相关文献资料，完成此实验装置所需检测参数的检测。设计检测方案，包括检测方法、仪表种类选用以及需要注意事项，并分析误差产生的原因等等。
1.2 总实验装置以及监测原理
如图1所示的实验装置是东北电力大学节能与测控研究中心杨善让教授为首的课题组基于测量新技术—软测量技术开发的多功能实验装置。基于本实验装置，先后完成国家、东北电力公司、省、市多项科研项目并获奖，鉴定结论为国际领先。目前承担国家自然科学基金、973项目部分实验工作。
图1-1 多功能动态模拟实验装置外形图 补水箱
模拟换热器 监控系统
集水槽
本实验装置的模拟换热器是由恒温水浴作为热源加热实验管段（约2m），水浴温度由温控器、电加热管以及保温箱体构成。水浴中平行放置两实验管，独自拥有补水箱和集水箱，构成两套独立的实验系统。可以做平行样实验和对比实验。为获取水处理药剂的效果、强化换热管的污垢特性、污垢状态下强化管的换热效果等等，管内流体一般为人工配制的易结垢的高硬度水或是含有固体微粒等致垢物质。
图1-2 实验装置流程图
1-恒温槽体；2-试验管段；3-试验管入口压力；4-管段入口温度测点；5-管壁温度测点；6-管段出口温度测点；7-试验管出口压力；8-流量测量；9-集水箱；10-循环水泵；11-补水箱；12-电加热管
设备的主体是由两根管组成的管式换热器。这两根管是可以拆装的, 它们都可以作为实验管,如对于单纯监测水质污垢热阻来说, 则两根实验管可同时进行两种水质或不同工况的污垢热阻检测。也可以将其中一根作为实验管, 另一根作标准比较管, 以便比较水处理措施的效果。管内工质为欲模拟的实际换热器的冷却水或据其主要成分配制的工艺流体。管外是由电加热器和温度调节器构成的可调温度的恒温水浴。实验管段安装有壁温、出入口介质温度、实验段流动压降等测点所有测量信号经由传输电缆通过数据采集器送入计算机, 实现了污垢热阻的在线自动监测。
面对沉积物的监测手段分别有：热学法和非传热量的污垢监测法。热学法中又可分为热阻表示法和温差表示法两种；非传热量的污垢监测法又有直接称重法、厚度测量法、压降测量法、放射性技术、时间推移电影法、显微照相法、电解法和化学法。这些监测方法中，对换热设备而言，最直接而且与换热设备性能能联系最密切的莫过于热学法中的污垢热阻法。
表示换热面上污垢沉积量的特征参数有：单位面积上的污垢沉积质量m，污
垢层平均厚度δ和污垢热阻R。这三者之间的关系由下式表示：
f
f
f
f
f
f
m
Rδ
λ
λ
ρ
1
=
=(1-1)
图1-3 清洁和有污垢时的温度分布及热阻
通常测量污垢热阻的原理如下：
设传热过程是在热流密度q为常数情况下进行的，图3（a）为换热面两侧处于清洁状态下的温度分布，其总的传热热阻为：
c
w
c
c
R
R
R
U
2
1
/1+
+
=
(1-2) 图3（b）为两侧有污垢时的温度分布，其总传热热阻为
f
f
w
f
f
f
R
R
R
R
R
U
2
2
1
1
/1+
+
+
+
=(1-3)
如果假定换热面上污垢的积聚对壁面与流体的对流传热系数影响不大，则可认为
（1-4）
于是从式(3)减去式(2)得
c
f
f
f U
U
R
R
1
1
2
1
-
=
+
（1-5）式(4)表明污垢热阻可以通过清洁状态和受污染状态下总传热系数的测量而间接测量出来。实验研究或实际生产则常常要求测量局部污垢热阻，这可通过测量所要求部位的壁温表示。为明晰起见，假定换热面只有一侧有污垢存在，则有：
q
T
T
R
R
R
U
b
c
s
c
w
c
c
/)
(
/1
,1
2
1
-
=
+
+
=
（1-6）
q
T
T
R
R
R
R
U
b
f
s
f
f
w
c
f
/)
(
/1
,1
2
1
-
=
+
+
+
=
（1-7）
f
c
f
c
R
R
R
R
2
2
1
1
,=
=
若在结垢过程中，q 、Tb 均得持不变，且同样假定f c R R 22=，则两式相减有
q T T R c s f s f /)(,1,1-= （1-8）
这样，换热面有垢一侧的污垢热阻可以通过测量清洁状态和污染状态下的壁温和热流而被间接测量出来。
1.3 检测和控制参数
1、温度：包括实验管流体进口（20~40℃）、出口温度（20~80 ℃）、实验管
壁温（20~80 ℃）以及水浴温度（20~80 ℃） ；
2、水位：补水箱上位安装，距地面2m ，其水位要求测量并控制，以适应不
同流速的需要，水位变动范围200mm~500mm ；
3、流量：实验管内流体流量需要测量，管径Φ25mm ，流量范围0.5~4m 3/h ；
4、差压：由于结垢导致管内流动阻力增大，需要测量流动压降，范围为
0~50mm 水柱。
第2章温度的测量
2.1 实验管流体进出口温度测量和控制
实验管流体进口（20~40℃）、出口温度（20~80 ℃）。
2.1.1 检测方法设计以及依据
温度的测量有接触式和非接触式，由上述实验装置可知，实验装置的进出口管直径较小，为Φ25mm，故不宜使用体积较大的温度计，否则会增加流动阻力影响流速，而非接触式一般用于测量高温，精度不高，而所测的温度属于低温范围的温度测量，所以要选用精度较高的测温元件，因此排除了非接触式的。因此所选的测温元件的特点要求结构简单、方便、体积小、灵敏度高。而常用接触式的有膨胀式温度计、热电阻和热电偶，由于膨胀式温度计精度虽高但此实验装置存在水浴加热的过程，使用时毛细现象很容易造成附加误差；加之热电阻测温范围为-200~800℃，热电偶为-200~2300℃，低温测量时热电阻温度计精度比热电偶温度计要高。所以综合考虑，选择热电阻温度计。
热电阻温度计的主要特点是测量精度高，性能稳定。它是利用金属导体或金属氧化物半导体做被测温质，利用导体或半导体的阻值随温度变化这一现象测量温度。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
2.1.2 仪表种类选用以及设计依据
选择Pt100热电阻
（1）测量方法选择：利用热电阻测量进出口温度；
（2）测量依据：热电阻温度计的主要特点是测量精度高，性能稳定。它是利用金属导体或金属氧化物半导体做被测温质，利用导体或半导体的阻值随温度变化这一现象测量温度。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
（3）仪表选择：常用热电阻有铜热和铂热电阻，但铜热电阻电阻率低，体积大，热响应慢，所以选用铂热，而铂热有Pt10和Pt100，后者用于650度以下
温区，所以采用Pt100热电阻。另外，Pt100温度传感器还具有抗震动、稳定性好、耐高压等优点。Pt100温度传感器是Pt100热电阻，随着温度的变化而变化。在零摄氏度时的电阻为100Ω；在100℃时，阻值为138.5Ω。
图2-1 Pt100热电阻
（4）产品参数
厂家：陕西天康智能仪表公司
主要技术指标：
表2-1 Pt100热电阻主要技术指标
型号分度号最小置入深度测温范围℃精度等级允许偏差△ t ℃WZP
WZP 2
WZPK
WZPK 2
PT100 ≥200mm -200~500
A 级±（0.15+0.002|t|）
B 级±（0.30+0.005|t|）注：“ t ”为感温元件实测温度绝对值，双支铂电阻只供应 B 级热电阻允许通过电流
通过铂电阻的测量电流最大不超过 5mA 。
热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。
图2-2 热电阻三线制接法
2.1.3 测量注意事项
（1）热电阻温度计测量实验管进、出口温度时应注意接线方式，由于引线有长短和粗细之分，也有材质的不同，另外引线在不同环境下电阻值也会发生变化，为了避免连线电阻对测温的影响，在使用时热电阻需采用三线制的连接方式；
（2）热电阻和显示仪表的分度号必须一致。
2.1.4 误差分析
（1）分度误差。该误差取决于材料纯度和加工工艺。
（2）通电发热误差。由于电阻通电后会产生自升温现象，从而带来测量误差。该误差无法消除，但可用规定最大电流＜6mA。
（3）线路电阻不同或变化引入的测量误差。可通过串联电位器调整，此外规定三线、四线接线方法也可以减小误差。
（4）附加热电动势。电阻丝与引线接点处构成热偶，若节点温度不同将产生附加电动势，对于测量回路可能产生影响。可通过节点靠近，同温等方法减小或消除。
2.2 水浴温度的测量
该实验装置的模拟换热器是由恒温水浴作为热源加热实验管段（约2m），水浴温度由温控器、电加热管以及保温箱体构成，模拟换热器中恒温水浴的温度为20~80 ℃。
2.2.1 检测方法设计以及依据
由实验装置要求分析，水槽内水浴温度是一个存在一定变化的物理量，而水浴温度又通过温控器来实时监控从而达到恒温。因此，测温仪表要求较高的灵敏性和精确度。其次，水浴温度的变化范围在20~80℃之间，属于低温测量。综合以上要求，选用电接点温度计。
理工类大学本科毕业设计论文 毕业设计(论文) 作者：学号： 学院：自动化工程学院班级：自动095 专业：□√自动化□测控技术与仪器 所在系：□√控制科学与工程□仪器科学与技术 题目：基于wincc的凝结水精处理控制系统设计 指导者：田海军高级实验师签字： 评阅者： 2013 年6 月吉林
东北电力大学自动化工程学院学士学位论文 摘要 随着电子技术和计算机技术的飞速发展，我国电力工业的技术水平不断提高，以计算机为核心的火力发电厂生产自动控制在实际应用中受到了广泛的重视，发挥着越来越重要的作用。火力发电厂辅机系统，如除灰系统、补给水处理系统、凝结水精处理系统、废水处理系统、输煤系统等也应用了自动化程序控制技术。随着机组容量的不断提高，火力发电厂对锅炉给水的要求也越来越严格，因此凝结水精处理的重要性也被越来越多的人所认识和重视。本文针对华能大坝发电有限责任公司凝结水精处理控制回路出现的问题，比较了传统继电器控制、以PLC为核心的集中控制方案以及分散控制系统 DCS （Distributed Control Systerm）方案的优缺点，提出了采用第三代Des产品PCS7系统对其控制回路进行改造，实现了基于DCS平台的火电厂凝结水精处理自动化控制，论文主要完成了以下工作: ①全面介绍了凝结水精处理系统在火电厂的作用，详细阐述了凝结水精处理系统的工艺流程，重点分析了凝结水精处理控制系统的工作原理以及凝结水精处理系统的Pm控制方式。 ②比较分析了火电厂中凝结水精处理控制系统的应用现状及其发展趋势，并根据凝结水精处理控制系统的改造要求，结合现场设备的情况，从经济性、安全可靠、实用性等方面，确定了宁夏华能大坝发电有限责任公司凝结水精处理控制系统总体方案。 ③参与完成了凝结水精处理控制系统的硬件设计。主要包括PCS7控制系统的网络结构、PCS7控制系统的硬件结构的设计以及PCS7控制系统其它硬件设备的选型。 ④参与完成了PCS7控制系统组态软件、操作员站软件、服务器软件和控制站软件的设计。 ⑤基于控制方案的选择、硬件选型和软件程序实现，本文所改造和设计的凝结水处理PCS7控制系统，经现场运行调试结果可以来看，改造后系统不但提高了锅炉给水的质量，而且维护方便，达到了的各项性能指标，从而验证了所设计方案的正确性。最后对全文进行了总结，并对凝结水精处理控制系统的发展进行了展望，指出凝结水精处理控制系统还需经过更长时间的检验，而且在抗干扰技术方面还需进一步实现。 关键词：火电厂，DCS，凝结水精处理，自动控制，PCS7
B卷 北京科技大学2012—2013学年度第1学期 参数检测及仪表试题答案及评分标准 一、填空题（20分） 1，温标是温度的标尺，常用温标包括：经验温标、热力学温标和_国际实用温标_。2，流量测量仪表中，速度式流量计很多，例如电磁流量计、_涡轮流量计_、涡阶流量计、超声波流量计等。 3，物位是指物料相对于某一基准位置的距离，是液位、料位和_相界面_的总称。 4，同型号热电偶异名极串联在一起，总的热电势为各热电偶热电势之和，这种接法称为__热电堆__。 5，弹性膜片分为平膜片和_波纹膜片_，将两膜片焊接在一起内有硬座及填充液，还可构成__膜盒___。 6，金属热电阻温度计的测量电路采用三线制的目的是在将热电阻的变化变成电压信号输出的同时，消除_引线电阻的影响__。 7，在工程上压力的表示主要有三种：绝对压力、表压和_真空度____。 8，节流式差压流量计的取压方式包括：_角接取压_、法兰取压、D/D/2取压、理论取压和损失取压等。 9，热电偶冷端温度处理方法主要有冰点槽法、恒温冰箱法和_补偿电桥法__等。 二，判断对错 1，电容式液位计容易受到虚假液位的影响。（ⅴ） 2，辐射测温仪表只能测量物体的表观温度，无法测量物体的真实温度。（ⅴ） 3，玻璃液体温度计无法在太空中使用。（×） 4，偏心孔板作为非标准节流装置主要是针对低雷诺数流体的流量测量。（×） 5，弹簧管压力计中的弹簧管是圆形的空心金属管子。（×）
三、问答题（40分） 1，什么是热电偶的补偿导线？为什么要使用补偿导线(10) （1）答案 热电偶补偿导线： 在一定温度范围内，与热电偶的热电特性相同的一对带有绝缘层的廉价金属导线称为补偿导线。 使用补偿导线的意义： A，为了使热电势和被测温度对应，热电偶的冷端必须恒定。实际应用中热电偶的长度一般为几十厘米至一、两米。冷端离被测对象很近，易受热源影响，难以恒定。 B，通常热电偶信号要传至数十米的控制室二次仪表处。 上述原因都需要将热电偶延长，但是： A，工业上的热电偶结构都比较固定，不允许随便拉长电极。 B，尤其对于贵金属热电偶，电极比较昂贵，不宜拉长。 C，既使是廉价金属热电偶，电极比较粗，也不宜拉长。 因此要采用补偿导线将电极延长，这样： 可以： A，将热电偶冷端延伸至远离热源或环境温度比较恒定的地方，减小测量误差。 B，降低成本。 C，提高线路的柔性，便于安装。 （2）评分标准 补偿导线定义（3），补偿导线使用的意义（7）。 2，回答全辐射温度计中补偿光阑的作用是什么？ （1）答案 全辐射温度计中感受全波段辐射出度的探测器为热电堆，热电堆式热电偶异名端串连形成的感温器件，其准确性依赖于热电偶冷端温度的恒定，当全辐射温度计所处的环境温度变化时，热电堆冷端温度变化，即环境温度升高时，冷端温度升高，热电堆热电势减小，反之热电势增加，使热电势与热电堆接受的辐射能不相对应。 解决的办法是采用补偿光阑，补偿光阑由双金属感温元件构成，当环境温度升高时，双金属感温元件向外弯曲，光阑的通光孔径变大，有更多的辐射能量进入全辐射温度计，
控制装置与仪表课程设计 课程设计报告 ( 2012-- 2013年度第二学期) 名称：控制装置与仪表课程设计 题目：炉膛压力系统死区控制系统设计院系： 班级： 学号： 学生姓名： 指导教师： 设计周数：一周 成绩： 日期：2013年7 月5日
一、课程设计(综合实验)的目的与要求 1.1 目的与要求 （1）认知控制系统的设计和控制仪表的应用过程。 （2）了解过程控制方案的原理图表示方法（SAMA图）。 （3）掌握数字调节器KMM的组态方法，熟悉KMM的面板操作、数据设定器和KMM数据写入器的使用方法。 （4）初步了解控制系统参数整定、系统调试的过程。 1.2设计实验设备 KMM数字调节器、KMM程序写入器、PROM擦除器、控制系统模拟试验台1 1.3 主要内容 1. 按选题的控制要求，进行控制策略的原理设计、仪表选型并将控制方案以SAMA 图表示出来。 2 . 组态设计 2．1 KMM组态设计 以KMM单回路调节器为实现仪表并画出KMM仪表的组态图，由组态图填写 KMM的各组态数据表。 2．2 组态实现 在程序写入器输入数据，将输入程序写入EPROM芯片中。 3. 控制对象模拟及过程信号的采集 根据控制对象特性，以线性集成运算放大器为主构成反馈运算回路，模拟控制对 象的特性。将定值和过程变量送入工业信号转换装置中，以便进行观察和记录。 4. 系统调试 设计要求进行动态调试。动态调试是指系统与生产现场相连时的调试。由于生产 过程已经处于运行或试运行阶段，此时应以观察为主，当涉及到必需的系统修改 时，应做好充分的准备及安全措施，以免影响正常生产，更不允许造成系统或设 备故障。动态调试一般包括以下内容： 1)观察过程参数显示是否正常、执行机构操作是否正常； 2)检查控制系统逻辑是否正确，并在适当时候投入自动运行； 3）对控制回路进行在线整定； 4）当系统存在较大问题时，如需进行控制结构修改、增加测点等，要重新组态下装。 二、设计（实验）正文 1设计题目：炉膛压力系统死区控制系统设计（如附图1） 附图1： 引风机 炉膛压力系统死区单回路控制系统
<检测技术及仪表>题库 一、填空与选择 1、差压式流量计，流量Q与成正比，转子流量计，流量Q与成 正比。 2、转子流量计在出厂时必须用介质标定，测量液体用标定，测量气体用标定。 3、铂铑一铂材料所组成的热电偶，其分度号为；镍铬一镍硅材料组成的热电偶，其分度号为。 4、铂电阻温度计，其分度号为P t100，是指在温度为时，其电阻值为。 5、差压式液位计因安装位置及介质情况不同，在液位H=0时会出现差压△P 、△P 和△P 三种情况，我们分别称差压式液位计、、。 6、电子自动电位差计的工作原理是采用工作的，是根据已知来读 取。 7、动圈显示仪表与温度传感器配接使用时应相互，XCZ-101型是与配接 使用，XCZ-102型是与配接使用。 8、差压式流量计是一种截面、压降流量计。 转子式流量计是一种截面、压降流量计。 9、热电偶温度计是以为基础的测温仪表，分度号为K是指电极材料 为、热电阻温度计是利用金属导体的随温度变化而变化的特性来测温、分度号为Pt100是指温度为时，电阻值为。 10、使用热电偶温度计测温需考虑冷端温度补偿问题，常用的四种补偿方法为、、和。 11、电位差计是根据原理工作的，是将被测电势与相比较，当平衡后由读取。 12、自动电子电位差计与热电偶配套测温冷端温度补偿是利用桥路电阻实现的，它是一个随温度变化的。 13、绝对误差在理论上是指仪表和被测量的之间的差值。工业 上经常将绝对误差折合到仪表测量范围的表示，称为。 14、测量物位仪表的种类按其工作原理主要有下列几类、、 、、、、和。 15、热电偶测量元件是由两种不同的材料焊接而成，感受到被测温度一端 称。 16、检测仪表的组成基本上是由、、三部分组成。 17、在国际单位制中，压力的单位为，记作，称为符 号以表示，简称为。 18、在压力测量中，常有、、之分。 19、工业上所用的压力仪表指示值多数为，即和
第一章绪论 1.1 课程设计目的 针对“应用技术主导型”普通工科高等教育的特点，从工程创新的理念出发，以工程思维模式为主，旨在培养突出“实践能力、创新意识和创业精神”特色的、适应当前经济社会发展需要的“工程应用型人才”。 通过在模拟的实战环境中系统锻炼，使学生的学习能力、思维能力、动手能力、工程创新能力和承受挫折能力都得到综合提高。以增强就业竞争力和工作适应力。 1.2课题介绍 本课设题目以多功能动态实验装置为对象，要求综合以前所学知识，完成此实验装置所需参数的检测。设计检测方案，包括检测方法，仪表种类选用以及需要注意事项，并分析误差产生的原因等等。 1.3 实验背景知识 换热设备污垢的形成过程是一个极其复杂的能量、质量和动量传递的物理化学过程，污垢的存在给广泛应用于各工业企业的换热设备造成极大的经济损失，因而污垢问题成为传热学界和工业界十分关注而又至今未能解决的难题之一。 1.4 实验原理 1.4.1 检测方法 按对沉积物的监测手段分有：热学法和非传热量的污垢监测法。 热学法中又可分为热阻表示法和温差表示法两种； 非传热量的污垢监测法又有直接称重法、厚度测量法、压降测量法、放射技术、时间推移电影法、显微照相法、电解法和化学法。 这些监测方法中，对换热设备而言，最直接而且与换热设备性能联系最密切的莫过于热学法。这里选择热学法中的污垢热阻法。
1.4.2 热阻法原理简介 表示换热面上污垢沉积量的特征参数有：单位面积上的污垢沉积质量mf，污垢层平均厚度δf和污垢热阻Rf。这三者之间的关系由式表示： （1-1） 图1-1 清洁和有污垢时的温度分布及热阻 通常测量污垢热阻的原理如下： 设传热过程是在热流密度q为常数情况下进行的，图1a为换热面两侧处于清洁状态下的温度分布，其总的传热热阻为： （1-2） 图1b为两侧有污垢时的温度分布，其总传热热阻为： （1-3）忽略换热面上污垢的积聚对壁面与流体的对流传热系数影响，则可认为 （1-4）于是两式相减得： （1-5）该式表明污垢热阻可以通过清洁状态和受污染状态下总传热系数的测量而间接测量出来。 实验研究或实际生产则常常要求测量局部污垢热阻，这可通过测量所要求部位的壁温表示。为明晰起见，假定换热面只有一侧有污垢存在，则有： （1-6） f f f f f f m Rδ λ λ ρ 1 = = c w c c R R R U 2 1 /1+ + = f f w f f f R R R R R U 2 2 1 1 /1+ + + + = f c f c R R R R 2 2 1 1 ,= = c f f f U U R R 1 1 2 1 - = + q T T R R R R U b f s f f w c f /) ( /1 ,1 2 1 - = + + + =
目录 一、学校概况 (1) 二、毕业生就业基本情况 (4) （一）2017届毕业生规模与结构 (4) （二）2017届毕业生就业概况 (7) （三）2017届毕业生就业流向 (10) 三、毕业生就业质量跟踪与反馈 (18) （一）毕业生对就业工作评价 (18) （二）用人单位对学校及毕业生评价 (19) 四、毕业生就业创业工作保障措施 (21) （一）齐抓共管，全员参与，高度重视就业创业工作 (21) （二）巩固优化就业市场,拓展校企订单联合培养领域和规模 (22) （三）精准服务，加快就业工作信息化进程 (23) （四）精心开展就业创业指导，提升学生就业竞争力 (25) 五、做好未就业毕业生就业统计和精准服务 (26) （一）高度重视未就业毕业生就业统计和精准帮扶工作 (26) （二）积极拓宽就业渠道，为学生提供精准就业服务 (26) （三）扎实做好就业困难毕业生帮扶工作 (27)
一、学校概况 东北电力大学坐落在风景秀美的吉林省吉林市。学校是吉林省重点大学，始建于1949年，是新中国建立的第一所电力工科学校，1958年定名为吉林电力学院，1978年更名为东北电力学院。原隶属电力部、国家电力公司，2000年起，实行“中央与地方共建，以地方管理为主”的管理模式，2005年学校更名为东北电力大学。2012年学校入选为国家“中西部高校基础能力建设工程”重点建设高校。 学校坚持以人才培养、科学研究、社会服务、文化传承与创新为己任，主动适应国家电力工业和吉林省的经济建设需求，形成了以电力特色为主，多学科交叉融合，较为完整的学科体系。学校共有15个教学院系，43个本科专业，涵盖了工、理、管、文、法、经、教育、艺术8个学科门类。学校是博士学位授权单位，有电气工程、动力工程及工程热物理2个博士学位授权一级学科，1个博士后流动站，有11个硕士学位授权一级学科，49个硕士学位授权二级学科，有吉林省优势特色重点学科6个，其中吉林省重中之重重点学科2个，有工程硕士（含7个授权领域）、体育硕士、翻译硕士3个硕士专业学位授权类别，具有硕士研究生推免权。学校现有全日制在校生近19000人。 学校有教职工1414人，拥有高级职称人员500余人，
过程参数检测技术实验报告 班级： 学号： 姓名：
实验一压力表和压力变送器的校验、使用及特性分析 1实验目的 1.1了解压力表和霍尔式压力变送器的测量原理及使用方法。 1.2掌握用活塞式压力计校验测压仪表的方法。 1.3通过对压力表和压力变送器的校验进一步了解仪表变差、绝对误差、相对误 差及精度等基本概念。 2实验内容 2.1学习活塞式压力计的操作方法。 2.2对弹簧管压力表进行精度校验。 2.3对霍尔式压力变送器进行精度校验和量程调整。 3实验所用仪器设备 ?活塞式压力计1台 ?标准压力表1块 ?弹簧管压力表1块 ? HYD-2型霍尔式压力变送器1块 ?数字万用表1台 4校验步骤和方法 校验仪器连接图如图 用活塞式压力计作为压力表的压力输入源，关闭活塞式压力计上的切断阀a、b、c、d。将标准压力表、被校压力表或压力变送器分别安装在相应的压力输出端口。 4.1弹簧管压力表的校验
4.1.1检查活塞式压力计是否正常 ?打开进油阀，转动手轮将螺旋杆旋出再旋进往复几次，将管内的空气挤出（在顺时针转动手轮将螺旋杆旋进时，观察油罐内没有气泡出现为止）。 ?逆时针转动手轮，将油罐中的油抽到发生器中来（螺旋杆旋出10cm左右即可）。然后关闭进油阀d，打开切断阀b、c。 ?顺时针转动手轮产生压力，观察标准表指针上升到被校表最大压力时，停止加压，保持五分钟，检查发生器是否有泄漏。若标准表指针保持不动，说明没有泄露。若标准表指针下移，说明有泄漏，查处漏处，减压后进行处理。 然后再重新检查指导不泄漏为止。然后逆时针旋转手轮是标准表指针指零。 4.1.2精度校验 在被校表量程范围内均匀取5点，填入表“被校表示值”一栏。 分别进行正行程校验和反行程校验 4.1.3将校验数据列表，计算仪器的绝对误差、变差及精度。
检测技术及仪表课程设计报告 1、1 课程设计目的针对“应用技术主导型”普通工科高等教育的特点，从工程创新的理念出发，以工程思维模式为主，旨在培养突出“实践能力、创新意识和创业精神”特色的、适应当前经济社会发展需要的“工程应用型人才”。通过在模拟的实战环境中系统锻炼，使学生的学习能力、思维能力、动手能力、工程创新能力和承受挫折能力都得到综合提高。以增强就业竞争力和工作适应力。 1、2课题介绍本课设题目以多功能动态实验装置为对象，要求综合以前所学知识，完成此实验装置所需参数的检测。设计检测方案，包括检测方法，仪表种类选用以及需要注意事项，并分析误差产生的原因等等。 1、3 实验背景知识换热设备污垢的形成过程是一个极其复杂的能量、质量和动量传递的物理化学过程，污垢的存在给广泛应用于各工业企业的换热设备造成极大的经济损失，因而污垢问题成为传热学界和工业界分关注而又至今未能解决的难题之一。 1、4 实验原理 1、4、1 检测方法按对沉积物的监测手段分有：热学法和非传热量的污垢监测法。热学法中又可分为热阻表示法和温差表示法两种；非传热量的污垢监测法又有直接称重法、厚度测量法、压降测量法、放射技术、时间推移电影法、显微照相法、电解法
和化学法。这些监测方法中，对换热设备而言，最直接而且与换热设备性能联系最密切的莫过于热学法。这里选择热学法中的污垢热阻法。 1、4、2 热阻法原理简介表示换热面上污垢沉积量的特征参数有：单位面积上的污垢沉积质量mf，污垢层平均厚度δf和污垢热阻Rf。这三者之间的关系由式表示： （1-1）图1-1 清洁和有污垢时的温度分布及热阻通常测量污垢热阻的原理如下：设传热过程是在热流密度q为常数情况下进行的，图1a为换热面两侧处于清洁状态下的温度分布，其总的传热热阻为： （1-2）图1b为两侧有污垢时的温度分布，其总传热热阻为： （1-3）忽略换热面上污垢的积聚对壁面与流体的对流传热系数影响，则可认为（1-4）于是两式相减得： （1-5）该式表明污垢热阻可以通过清洁状态和受污染状态下总传热系数的测量而间接测量出来。实验研究或实际生产则常常要求测量局部污垢热阻，这可通过测量所要求部位的壁温表示。为明晰起见，假定换热面只有一侧有污垢存在，则有：（1-6）（1-7）若在结垢过程中，q、Tb均得持不变，且同样假定（1-8）则两式相减有： （1-9）这样，换热面有垢一侧的污垢热阻可以通过测量清洁状态和污染状态下的壁温和热流而被间接测量出来。

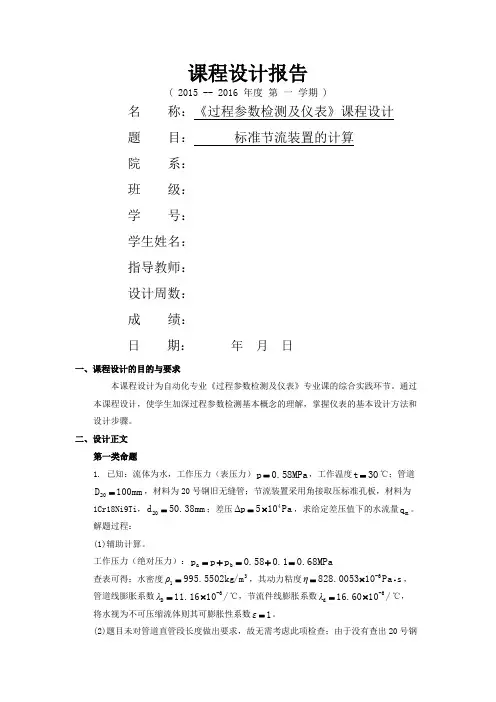

课程设计报告 ( 2015 -- 2016 年度第一学期 ) 名称：《过程参数检测及仪表》课程设计题目：标准节流装置的计算 院系： 班级： 学号： 学生姓名： 指导教师： 设计周数： 成绩： 日期：年月日
