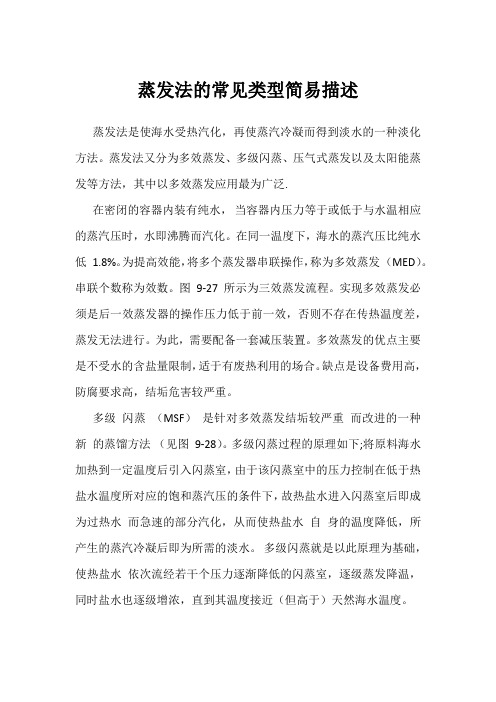

蒸发操作的一种。
特点是几个蒸发器连接起来操作，前一蒸发器内蒸发时所产生的二次蒸汽用作后一蒸发器的加热蒸汽。
可以节约加热蒸汽。每一蒸发器称作一效。
常用的有双效蒸发、三效蒸发、四效蒸发等。
蒸发是用加热的方法，使溶液中部分溶剂气化并除去，从而提高溶液的浓度，促进溶质析出的工艺操作。
蒸发过程进行的必要条件是不断地向溶液供给热能和不断地去除所产生的溶剂蒸气。
连续的蒸发操作可视为恒温传热；间歇操作时，加热蒸气的温度一般是恒定的。
在蒸发过程中溶液的沸点，随着其浓度的增加而逐渐升高。
自蒸发器所产生的用于次一蒸发器加热的蒸气统称二次蒸气。
通常第一效在一定的表压下进行操作，第二效的压强较低，从而造成适宜的温度差，使第二效蒸发器中的液体得以蒸发。
同理，多个蒸发器中的温度经过一定时间后，温度差及压力差自行调整而达到稳定，使蒸气能连续进行。
依据二次蒸汽和溶液的流向，多效蒸发的流程可分为：①并流流程。溶液和二次蒸汽同向依次通过各效。由于前效压力高于后效，料液可借压差流动。但末效溶液浓度高而温度低,溶液粘度大,因此传热系数低。②逆流流程。溶液与二次蒸汽流动方向相反。需用泵将溶液送至压力较高的前一效，各效溶液的浓度和温度对粘度的影响大致抵消，各效传热条件基本相同。③错流流程。二次蒸汽依次通过各效，但料液则每效单独进出，这种流程适用于有晶体析出的料液。
由于多次重复利用了热能，显著地降低了热能耗用量，所以多效蒸发有利于大量连续生产流浸膏或浸膏等以及浓缩中草药制剂，另外，采用多效蒸发也可以制备注射用水。
高盐废水低温多效蒸发板式浓缩结晶技术介绍
一、低温多效蒸发浓缩结晶技术原理
低温多效蒸发浓缩结晶系统，是由相互串联的多个蒸发器组成，低温（90℃左右）加热蒸汽被引入第一效，加热其中的料液，使料液产生比蒸汽温度低的几乎等量蒸发。产生的蒸汽被引入第二效作为加热蒸汽，使第二效的料液以比第一效更低的温度蒸发。这个过程一直重复到最后一效。第一效凝水返回热源处，其它各效凝水汇集后作为淡化水输出，一份的蒸汽投入，可以蒸发出多倍的水出来。同时，料液经过由第一效到最末效的依次浓缩，在最末效达到过饱和而结晶析出。由此实现料液的固液分离。
低温多效蒸发浓缩结晶系统不仅可以应用于化工生产的浓缩过程和结晶过程，还可以应用于工业含盐废水的蒸发浓缩结晶处理过程中。
在工业含盐废水的处理过程中，工业含盐废水进入低温多效浓缩结晶装置，经过5-8效蒸发冷凝的浓缩结晶过程，分离为淡化水（淡化水可能含有微量低沸点有机物）和浓缩晶浆废液；无机盐和部分有机物可结晶分离出来，焚烧处理为无机盐废渣；不能结晶的有机物浓缩废液可采用滚筒蒸发器，形成固态废渣，焚烧处理；淡化水可返回生产系统替代软化水加以利用。其主要技术参数如下：
①淡化水含盐量（TDS）<10ppm（可能含有微量随蒸汽出来的低沸点有机物）
②吨淡化水蒸汽耗量=（1/效数）/90% ｔ/t
③吨淡化水电力消耗2－4 kw?h/t（依效数和装置大小而异）
二、装置结构方案：
⑴低温多效板式蒸发器＋管式蒸发结晶器
⑵冷凝器:管式冷凝器
⑶除沫型式：每效采用“转角式挡板+旋风复挡+丝网”三级复合除沫系统，确保二次蒸汽（淡化水）清洁。
⑷真空泵为自冷式水环泵。
⑸系统控制：
装置的温度、压力、液位、流量为系统自动控制调节。
三、低温多效浓缩结晶装置技术特点：
工艺特点
①该装置采用混程给水，使相同造水吨位装置的吨水电耗较国外工艺减少40%--50%。
②由于混程给水，废水从高温效依次进入低温效，浓度逐渐升高，温度逐渐降低。避免了国外工艺中，由低温效向高温效循环给水引起的在高温效给水浓度升高，有效减轻了高温效的结垢和腐蚀情况。
③水量在蒸发器上分布均匀，避免了现有装置喷头式给水不均匀易堵塞的缺点。
④真空系统采用差压抽气装置，各效间准确形成设计压差，使得装置运行稳定可靠。
结构特点：
①采用抽屉式结构，制造装配、检修维护方便；板式蒸发器，
拆卸清洗。
②采用板式蒸发器，可实现废水高倍浓缩，无机盐可结晶分离。
③采用板式蒸发器，模块化设计，便于大规模批量生产。造价低。
④装置结构简单，制造工艺性好。
⑤装置配套机电设备全部国产化。
⑥吨水装置制造成本较国外公司降低30～40%。
设备本身造价低，同时各效蒸发不需要强制循环，整体装机功率比强制循环低80%以上，采用板式蒸发换热面积大，造价低，占地面积小，完全自动话控制，只需要一个人进行维护。
多效蒸发器操作手册
文档编号：多效蒸发器操作手册.DOC 多效蒸发仿真培训系统 操作说明书 ■ 东冇IfiKsl* 北京东方仿真软件技术有限公司 二零零七年八月
一.工艺流程说明 1、多效蒸发工作原理简述 通常，无论在常压、加压或真空下进行蒸发，在单效蒸发器中每蒸发1kg 的水要消耗比1kg 多一些的加热蒸汽。因此在大规模工业生产过程中，蒸发大量的水分必需消耗大量的加热蒸汽。为了减少加热蒸汽消耗量，可采用多效蒸发操作。 将加热蒸汽通入一蒸发器，则液体受热而沸腾，所产生的二次蒸汽，其压力和温度必较原加热蒸汽（为了易于区别，在多效蒸发中常将第一效的加热蒸汽称为生蒸气）的为低。因此可引入前效的二次蒸汽作为后效的加热介质，即后效的加热室成为前效二次蒸汽的冷凝器，仅第一效需要消耗生蒸汽，这就是多效蒸发的操作原理，一般多效蒸发装置的末效或后几效总是在真空下操作。将多个蒸发器这样连接起来一同操作，即组成一个多效蒸发器。每一蒸发器称为一效，通入生蒸汽的蒸发器称为第一效，利用第一效的二次蒸汽以加热的，称为第二效，以此类推。由于各效（末效除外）的二次蒸汽都作为下一效蒸发器的加热蒸汽，故提高了生蒸汽的利用率（又称为经济程度），即单效蒸发或多效蒸发装置中所蒸发的水量相等．则前者需要的生蒸汽量远大于后者。例如，若第一效为沸点进料，并忽略热损失、各种温度差损失以及不同压力下蒸发潜热的差别，则理论上在双效蒸发中，1kg 的加热蒸汽在第一效中可以产生1kg 的二次蒸汽，后者在第二效中又可蒸发1kg 的水，因此，1kg 的加热蒸汽在双效中可以蒸发2kg 的水，则D/W=0.5。同理，在三效蒸发器中，1kg的加热蒸汽可蒸发3kg的水，则D/W=0.333。但实际上由于热损失，温度差损失等原因，单位蒸汽消耗量并不能达到如此经济的数值。 多效蒸发操作的加料，可有四种不同的方法：并流法、逆流法、错流法和平流法。工业中最常用的为并流加料法，溶液流向与蒸汽相同，既由第一效顺序流至末效。因为后一效蒸发室的压力较前一效为低，故各效之间可毋需用泵输送溶液，此为并流法的优点之一。其另一优点为前一效的溶液沸点较后一效的为高，因此当溶液自前一效进入后一效内，即成过热 状态而自行蒸发，可以发生更多的二次蒸汽，使能在次一效蒸发更多的溶液。 2、工艺流程简介 本仿真培训系统以NaOH水溶液三效并流蒸发的工艺作为仿真对象。仿真范围内主要设备为蒸发器、换热器、真空泵、简单罐和阀门等。 原料NaOH水溶液(沸点进料，沸点为1438C)经流量调节器FIC101控制流量
蒸发器设计计算 已知条件：工质为R22，制冷量kW 3，蒸发温度C t ?=70，进口空气的干球温度为C t a ?=211，湿球温度为C t b ?=5.151，相对湿度为34.56=φ％；出口空气的干球温度为C t a ?=132，湿球温度为C t b ?=1.112，相对湿度为80=φ％；当地大气压力Pa P b 101325=。 （1）蒸发器结构参数选择 选用mm mm 7.010?φ紫铜管，翅片厚度mm f 2.0=δ的铝套片，肋片间距 mm s f 5.2=，管排方式采用正三角排列，垂直于气流方向管间距mm s 251=，沿 气流方向的管排数4=L n ，迎面风速取s m w f /3=。 （2）计算几何参数 翅片为平直套片，考虑套片后的管外径为 mm d d f o b 4.102.02102=?+=+=δ 沿气流方向的管间距为 mm s s 65.21866.02530cos 12=?=?= 沿气流方向套片的长度为 mm s L 6.8665.21442=?== 设计结果为 mm s L 95.892565.2132532=+?=+= 每米管长翅片表面积： f b f s d s s a 100042221? ??? ?? -?=π ()5 .21000 4.10414.36 5.212522???? ???-??= m m 23651.0=
每米管长翅片间管子表面积： f f f b b s s d a ) (δπ-= ()5 .21000 2.05.24.1014.3? -??= m m 203.0= 每米管长总外表面积： m m a a a b f of 23951.003.03651.0=+=+= 每米管长管内面积： m m d a i i 2027.0)20007.001.0(14.3=?-?==π 每米管长的外表面积： m m d a b b 2003267.00104.014.3=?==π 肋化系数： 63.14027 .03951 .0== = i of a a β 每米管长平均直径的表面积： m m d a m m 2 02983.020086 .00104.014.3=?? ? ??+?==π （3）计算空气侧的干表面传热系数 ①空气的物性 空气的平均温度为 C t t t a a f ?=+=+= 172 13 21221 空气在下C ?17的物性参数 3215.1m kg f =ρ

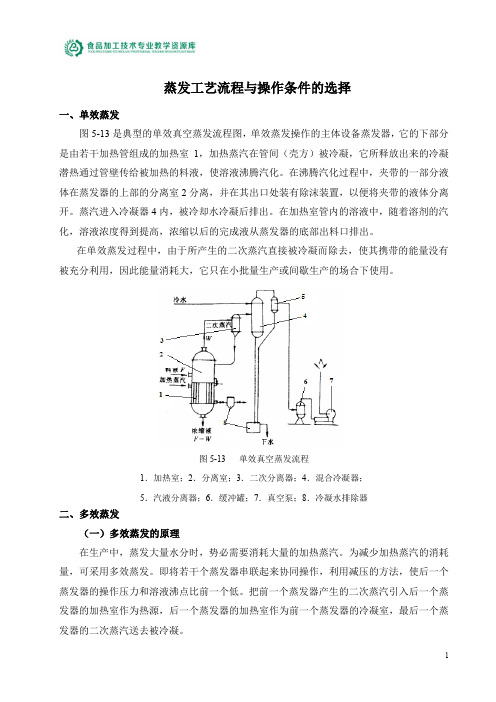

单效蒸发及计 算 一.物料衡算 二.能量衡算 1．可忽略溶液稀释热的情况 三.传热设备的计算 1.传热的平均温度差 四.蒸发强度与加热蒸汽的经济性 1.蒸发器的生产能力和蒸发强度 一.物料衡算(material balance) 2．溶液稀释热不可忽略的情况 2.蒸发器的传热 系数 2.加热蒸汽的经 济性 对图片5-13 所示的单效蒸发器进行溶质的质量衡算，可得 由上式可得水的蒸发量及完成液的浓度分 别为 (5- 1) (5- 2) 3.传热面积计算 式中
