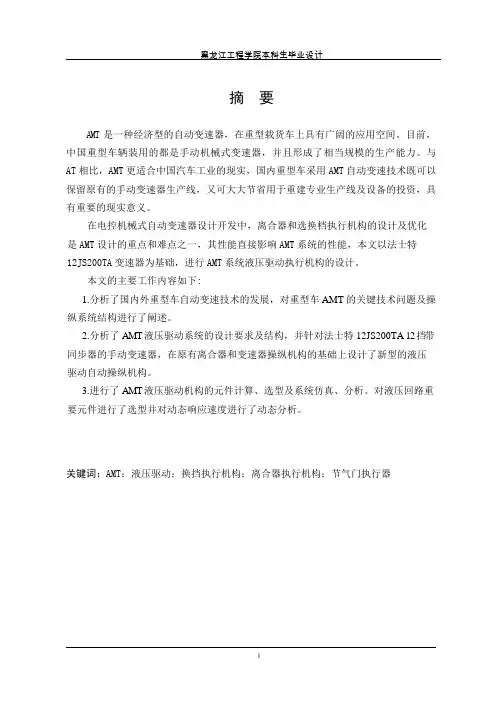

摘要
AMT是一种经济型的自动变速器，在重型载货车上具有广阔的应用空间。目前，中国重型车辆装用的都是手动机械式变速器，并且形成了相当规模的生产能力。与AT 相比，AMT更适合中国汽车工业的现实，国内重型车采用AMT自动变速技术既可以保留原有的手动变速器生产线，又可大大节省用于重建专业生产线及设备的投资，具有重要的现实意义。
在电控机械式自动变速器设计开发中，离合器和选换档执行机构的设计及优化是AMT设计的重点和难点之一，其性能直接影响AMT系统的性能，本文以法士特
12JS200TA变速器为基础，进行AMT系统液压驱动执行机构的设计。
本文的主要工作内容如下:
1.分析了国内外重型车自动变速技术的发展，对重型车AMT的关键技术问题及操纵系统结构进行了阐述。
2.分析了AMT液压驱动系统的设计要求及结构，并针对法士特12JS200TA 12挡带同步器的手动变速器，在原有离合器和变速器操纵机构的基础上设计了新型的液压驱动自动操纵机构。
3.进行了AMT液压驱动机构的元件计算、选型及系统仿真、分析。对液压回路重要元件进行了选型并对动态响应速度进行了动态分析。
关键词：AMT；液压驱动；换挡执行机构；离合器执行机构；节气门执行器
ABSTRACT
AMT is an economical automatic transmission; therefore it has extensive，application space in the heavy truck. Currently, heavy vehicles are all equipped with manual transmission, and forms production capacity on a quite scale. AMT is more suitable for automotive industry reality in china than AT. The development and production of AMT may retain previous product line of manual transmission and greatly save the investment for reconstruction of professional production line and equipment, so it has important reality meaning.
During the design and development of AMT, design and optimization of selection-shift actuator is one of key and special difficulties for AMT design. The performance will have direct effect on the whole performance of AMT system. In this paper, Taking focus on a manual transmission of heavy truck, combing with science and technology research plan of Chongqing, shift actuator with hydraulic drive for AMT system is developed and designed and its performance is researched.
In this paper, the main contents are showed as follows:
1.The development of automatic transmission technique for heavy truck both home and abroad is introduced. The key technique of automatic transmission for heavy truck and operation system configuration are illustrated.
2. Analysis of the AMT hydraulic drive system and structural design requirements, and file for Fast 12JS200TA 12 manual transmission with a synchronizer, the original clutch and transmission control mechanism based on the design of a new type of hydraulic-driven auto-control mechanism.
3. For the AMT calculation of the hydraulic drive mechanism of the components, selection and system simulation and analysis. Important components of the hydraulic circuit and the dynamic response of the selection of the dynamic analysis.
Keywords: Atotomatic manual transmission（AMT）；Hydraulic drive；Shift executing agency；Clutch executing agency；Air damper actuator
目录
摘要..................................................................................................................... I Abstract ..............................................................................................................II 第1章绪论 .. (1)
1.1 AMT发展及研究现状 (1)
1.1.1 AMT技术国外研究 (1)
1.2 AMT自动变速系统的关键技术 (3)
1.3 AMT系统执行机构 (5)
1.3.1 AMT的系统机构 (5)
1.3.2 AMT的液压驱动操纵机构 (5)
1.4 主要研究内容 (6)
1.4.1研究意义 (6)
1.4.2 研究的主要工作 (7)
第2章液压驱动系统设计 (8)
2.1 拟订液压驱动系统图 (8)
2.1.1 制订液压回路方案 (8)
2.1.2 液压系统的组合设计 (8)
2.2 液压元件的选取 (9)
2.2.1 液压泵选型 (9)
2.2.2 电机选型 (10)
2.2.3辅助元件的选择 (10)
2.3 液压回路动态分析 (11)
2.3.1 液压油粘度 (11)
2.4 液压系统的影响 (12)
2.5 本章小结 (12)
第3章离合器执行机构设计 (13)
3.1 离合器执行机构设计 (13)
3.2 液压缸的设计 (13)
3.2.1 液压缸杆的设计 (14)
3.2.2 活塞杆的强度计算 (15)
3.2.3 缸壁的计算与选取 (15)
3.2.4 电机选型 (15)
3.3 机构工作原理 (16)
3.4 离合器执行机构仿真分析 (16)
3.5本章小结 (17)
第4章换挡执行机构设计 (18)
4.1换挡执行机构设计要求 (18)
4.2 液压缸设计 (19)
4.2.1液压缸活塞杆的设计 (20)
4.2.2缸壁厚度设计 (20)
4.2.3活塞杆强度校核 (21)
4.2.4举例说明 (21)
4.3机构工作原理 (22)
4.4 本章小结 (23)
第5章节气门执行器设计 (24)
5.1 概述 (24)
5.1.1发展的制约因素 (24)
5.2 电液式节气门执行器的组成结构 (27)
5.2.1液压缸设计 (27)
5.2.2液压缸杆的设计 (28)
5.2.3活塞杆的强度计算 (28)
5.2.4缸壁的计算与选取 (29)
5.3本章小结 (29)
结论 (30)
参考文献 (31)
致谢 (32)
附录 (33)
第1章绪论
1.1AMT发展及研究现状
1.1.1 AMT技术国外研究
电控机械式自动变速器(AMT)是在原来干式离合器和定轴齿轮式有级机械变速器所
组成的手动变速系统基础上采用电子控制和液压(电动、气动)操纵装置组成的系统。
与液力机械自动变速器AT (AutomaticTransmission)相比，AMT具有如下一些特点：传动效
率髙，燃油经济性好；结构简单，成本相对低廉，适合各种车型。综合比较，可以看到：AMT具有较高的性能价格比，代表了重型车自动变速技术新的发展方向，国外各大
重型车厂商均把AMT技术列为研究的重点。
微机控制技术的飞速发展，成为传统的手动变速器获得新生的重要基础。纵观AMT 的发展历程，可分为三个阶段：半自动阶段、全自动阶段及智能阶段。西欧、美国在
这一领域占有主导地位。
AMT发展的第一个阶段是半自动阶段(SAMT),这一阶段主要是半自动变速器的发
展和成熟阶段。标志性的是瑞典Scannia公司的CAG系统和德国DaimlerBenz公司的EPS系统，以及美国Eaton公司开发的SAMT系统。
第二阶段是全自动阶段。主要有五十铃公司于1984年首先投放市场NAVI-5,同时
期出现的还有日本Nissan、Hino、美国的Ford、Eaton、意大利的FIAT、法国的 Renault 等。
第三阶段是智能化阶段（IAMT)。模糊推理、神经网络方法及GPS等新技术新方法
引入到AMT的档位决策和控制中，极大地提高了 AMT的智能化水平。
重型车通常指装载质量在8t以上(含8t)的各类汽车，其具有总质量大、品种多、使用工况复杂等特点。对于重型车变速器来说，要求具有足够大的速比范围，足够多
的档位数。目前各种重型汽车机械变速器的档位数一般为5?18档，而且越来越多地
釆用带副变速器的多档位变速器。
基于重型车变速器的结构特点，致使变速器负载大，选换档操纵沉重，使驾驶员劳动强度大，容易疲劳，在行驶过程中带来了不安全因素。自动变速技术的运用可保证发动机稳定地在高扭矩的经济转速下工作，换档操作容易，大大减轻了驾驶员的劳动强度，
使驾驶变得更加轻便，而且使汽车零部件寿命延长，车辆使用率提高，动力性、经济性均较好。
根据统计调查显示重型车辆配置自动变速器的比例逐年增长，如美国的肯沃思公司和弗莱特林那公司生产的重型牵引车中釆用自动变速器的比例已达到15%以上。世界上主要生产自动变速箱的厂家在欧美，美国艾里逊和德国ZF两家的市场占有率达95%以上。
综合比较，AMT技术正在成为重型车辆自动变速发展的重要方向，其装车率呈逐年上升趋势，用户的认同度也在不断上升，同时复杂工况下工作的车辆的换挡品质和起步性能也在不断得到提高。从20世纪90年代开始，美国、德国生产的重型车开始采用AMT自动变速器。
瑞典沃尔沃公司、美国伊顿公司、日本铃木公司、德国奔驰公司等著名重型车辆生产商均生产了 AMT载重汽车，形成了自己的产品系列。目前各大公司正着手AMT的智能化研究以进一步提高AMT自动变速技术。
据欧洲用户统计，使用AS-Tronic平均节约燃油3%,对驾驶员技术要求低，同时延长了传动系统部件的寿命。该变速器主要由六部分组成：12速或16速机械变速器、气动换档操纵机构、气动离合器操纵缸、档位选择器、显示器和电控单元。离合器操纵安装在变速器壳体上，以机械形式与离合器连接，气动执行器活塞推动离合器结合或分离，并由电子装置控制。行程传感器检测离合器位置并向电控系统传递信号。气动换档操纵机构以很小的体积安装在变速器壳体上部，包括气动换档to、电控气压阀、传感器、限压阀等，集成控制变速器所有功能。传感器检测档位，变速器输入、输出轴转速与油温等参数。变速器电子控制单元与电控柴油机的电控单元通讯，完成发动机与离合器的协同动作，实现换档的舒适性和换档的高速度，具有手动和自动两种操纵模式。
德国ZF公司在2004年推出了两款新型自动变速器，As-Tronic系列中的mid和lite产品。其中As-Tronic mid的技术是基于重型汽车用带有段位和插档式副箱三级12速主变速器的结构原理,专为中重型货车或者长途运输车而设计。As-Troniclite
用于最大扭矩500~1050NM的轻型货车。该自动变速器的技术基础是6S850手动换档变速器。它同mid的根本区别是，它不是气动操纵而是电液操纵。首先是在尺寸上，液压控制的尺寸更加紧凑，因此它易于装在一个结构空间有限的变速器之中，其次，液压操纵不受制于压缩空气，因为并不是所有的轻型载货车都装备压缩空气供气系统。
1.1.2 AMT技术国内研究
我国在AMT研究工作方面起步较晚，始于上世纪八十年代中期。已开展这方面研究工作的主要有吉林大学、北京理工大学、上海交通大学、重庆大学、哈尔滨埃姆特汽车电子有限公司以及烟台欣源蔑有限公司等等，取得的研究成果多是把AMT换档技术应用在轿车上。
国内重型车辆装用的都是手动机械式变速器，自动变速传动系统的幵发生产尚处于起步阶段。综合评估AT和AMT这两种自动变速技术，在结构上,显然AMT的结构比AT更简单，其制造技术要求也低得多；在经济性上，建一条AMT生产线所需资金是建一条液力自动变速器生产线1 / 25左右，显然AMT具有更高的性价比。
目前，国内大型汽车企业及各高校都在开展重型车自动变速技术的研究工作。2004年8月配备自动变速器的重庆红岩“新大康”闪亮登场，这意味着：重型汽车变速器产品升级换代的髙科技化趋势已明显，自动变速器产业化的进程已加快。北京理工大学适用于大功率柴油机为动力的重型车辆的电控机械式自动变速器技术已经形成了自己的特点。吉林省汽车产业2005-2010年发展规划中已将AMT产品列为重点研发项目。2006年北京齿轮总厂自行研制幵发成功具有独立知识产权的电控机械式自动变速器（AMT)。其具有手动换档与自动换档互换的优点，可应用于卡车、公交车、大客车和其他车辆。目前装配中青旅公司进行车辆试验，己完成2万公里的路试。
尽管国内在AMT研究方面投入了很多力量，也取得了不少成果，但到目前为止还没有真正实现AMT技术的商品化。AMT的产业化进程并不顺利，仍存在一些关键技术问题需要解决，尤其是系统的性能稳定性和可靠性，一直是困扰AMT产业化的核心问题。
1.2 AMT自动变速系统的关键技术
与液力机械自动变速和无级自动变速相比，AMT控制参数多，系统控制难度大，其关键技术有以下几个方面：
⒈离合器控制
AMT技术的核心问题之一就是离合器的最佳控制，它是保证汽车起步、换档过程的品质，减少传动系统零部件的冲击，提高使用寿命和驾驶舒适性的关键。在结构上，AMT离合器操纵机构由于取消了离合器踏板，只能通过加速踏板反映驾驶员意图。离合器起步和换档过程中要保证其迅速分离、平稳接合。起步工况变化多样，受载荷、坡道、路面等因素的影响。分离、接合过程中需要与发动机油门幵度协调配合，同时
离合器模型本身存在着非线性、时变、滞后等问题，离合器起步控制问题成为AMT技术的关键换挡过程中，离合器要自动分离和接合，最主要的还是接合速度控制问题。接合过快会造成严重冲击，影响乘坐舒适性和传动系寿命，甚至造成发动机熄火；接合过慢，导致离合器滑磨时间过长，温度急剧上升，会加速摩擦副的磨损，也影响车辆的动力性，所有这些都使离合器控制问题复杂化。
⒉换档策略
AMT系统在换档过程中，是由换档执行机构按预先制定的换档控制策略，在电控单元的控制下实现档位的自动变换的。换档策略一般是指动力性和经济性换档规律，其优劣是衡量车辆在釆用自动变速技术后能否充分发挥其动力性、经济性及可驾驶性的关键。换档规律应该是单值，即对输入变量的每一组合，仅存在唯一的输出状态。制定换档策略要综合考虑各种因素，诸如道路环境、驾驶员、车辆的运行状况等，力求设计出能够尽量满足不同的工作状态需要，各方面综合最优的换档策略，以提高车辆的动力性和燃油经济性。
⒊发动机转速控制
在换档过程中，离合器切断动力再次接合时必然会产生冲击，因此必须对发动机转速进行自动控制。在起步过程中，为了使车辆具有良好的起步品质，就要减少车辆的冲击和离合器的磨损，所以必须通过对离合器结合速度及发动机转速的控制，保证在冲击和离合器磨损最小的情况下，迅速平稳地完成起步过程。所以发动机的转速控制是提高电控机械自动变速换档品质，改善车辆起步及行驶平稳性和延长离合器使用寿命的关键。
⒋执行机构设计与优化
AMT自动操纵动作是靠执行机构来完成的。执行机构包括选换档执行机构、离合器分离结合执行机构，主要有电控液动（气动）和电控电动两种型式。执行机构性能直接影响系统的性能，必须保证响应速度快，工作稳定可靠。可以说，其动态特性的好坏直接影响起步、换档品质及整个系统的可靠性。在经济成本上，应充分利用重型车辆带有的液压和气动装置，最大程度地节约开发成本。所以根据系统的工作特点和使用要求，对执行机构的结构参数进行设计及优化是AMT技术走向产品化过程中的一个重要环节。
⒌电控单元开发
电控单元是AMT控制系统的核心，包括发动机控制单元、离合器控制单元、变速器控制单元。由于汽车工作环境的多样性，必须保证电控单元能在各种复杂环境条件
下可靠工作。这就对电控单元的设计提出了非常严格的要求。除考虑速度、精度、功能等控制性能外，还应着重考虑抗干扰、耐振动及温度适应范围等问题。电控单元的可靠性问题是AMT走向商品化的重要前提条件。目前重型车已部分采用电控发动机，AMT系统发动机的控制可釆用CAN总线与电控单元(ECU)通讯的方式，但电控发动机多为国外产品，其通讯协议不幵放，可以采用添加油门控制装置实现发动机的目标控制。
1.3 AMT系统执行机构
1.3.1 AMT的系统机构
AMT系统主要由四大部分组成：被控制系统、电子控制单元（ECU）、传感器、执行机构。根据电控机械自动变速系统选换挡和离合器的操纵方式不同可分为液压驱动式、气压驱动式和电机驱动式3种。液压驱动式电控机械自动变速器系统中选换挡和离合器的操纵靠油压来实现，离合器和换挡执行机构为高速开关电磁阀控制的液压缸。液压驱动式AMT系统具有容量大、操作简便、易于实现安全保护、有一定的吸收振动与吸收冲击的能力以及便于空间布置等优点，现已被广泛采用。
1.3.2 AMT的液压驱动操纵机构
AMT的液压驱动操纵机构主要包括离合器操纵机构、选换档机构、发动机油门控制装置及各类速度、位置、压力传感器等。
1)离合器执行机构
对于离合器的自动操纵，其执行机构要保证离合器的快速分离与缓慢结合，另外对响应速度，控制精度的要求也很高。目前，离合器执行机构主要有两种形式：髙速幵关电磁阀控制液压紅结构和直流电机驱动离合器结构。为保证系统工作可靠且成本低廉，离合器控制油路一般采用性能可靠且经济实用的数字控制髙速开关电磁阀进行控制。离合器接合速度的控制，可通过对不同的阀的开启组合和对每个阀的开启均釆用数字脉宽调制（PWM)的流量控制方法来实现。
2)选换档执行机构
变速器执行机构有平行式和正交式两种，后者又称为X-Y型布置方式，即选档液压缸和换档液压紅正交布置。主要由选档作动器和换档作动器以及2个分别控制选档和换档的三位四通电磁阀组成，也可以采用4个二位三通阔进行控制。当釆用三位四通电磁阔时，其滑阔机构具有如下功能：当阔芯处于左或右位置（即左或右电磁铁通电）时，能使液压缸的左、右腔油液换向流动，而当阔芯处于中间位置（左右2个电
