10 液压传动系统的设计和计算
本章提要：本章介绍设计液压传动系统的基本步骤和方法，对于一般的液压系统，在设计过程中应遵循以下几个步骤：①明确设计要求，进行工况分析；②拟定液压系统原理图；③计算和选择液压元件；④发热及系统压力损失的验算；⑤绘制工作图，编写技术文件。上述工作大部分情况下要穿插、交叉进行，对于比较复杂的系统，需经过多次反复才能最后确定；在设计简单系统时，有些步骤可以合并或省略。通过本章学习，要求对液压系统设计的内容、步骤、方法有一个基本的了解。
教学内容：
本章介绍了液压传动系统设计的内容、基本步骤和方法。
教学重点：
1．液压元件的计算和选择；
2．液压系统技术性能的验算。
教学难点：
1．泵和阀以及辅件的计算和选择；
2．液压系统技术性能的验算。
教学方法：
课堂教学为主，充分利用网络课程中的多媒体素材来表示设计的步骤及方法。
教学要求：
初步掌握液压传动系统设计的内容、基本步骤和方法。
10.1 液压传动系统的设计步骤
液压传动系统的设计是整机设计的一部分，它除了应符合主机动作循环和静、动态性能等方面的要求外，还应当满足结构简单，工作安全可靠，效率高，经济性好，使用维护方便等条件。液压系统的设计，根据系统的繁简、借鉴的资料多少和设计人员经验的不同，在做法上有所差异。各部分的设计有时还要交替进行，甚至要经过多次反复才能完成。下面对液压系统的设计步骤予以介绍。
10.1.1 明确设计要求、工作环境，进行工况分析
10.1.1.1 明确设计要求及工作环境
液压系统的动作和性能要求主要有：运动方式、行程、速度范围、负载条件、运动平稳性、精度、工作循环和动作周期、同步或联锁等。就工作环境而言，有环境温度、湿度、尘埃、防火要求及安装空间的大小等。要使所设计的系统不仅能满足一般的性能要求，还应具有较高的可靠性、良好的空间布局及造型。
10.1.1.2 执行元件的工况分析
对执行元件的工况进行分析，就是查明每个执行元件在各自工作过程中的速度和负载的变化规律，通常是求出一个工作循环内各阶段的速度和负载值。必要时还应作出速度、负载随时间或位移变化的曲线图。下面以液压缸为例，液压马达可作类似处理。
就液压缸而言，承受的负载主要由六部分组成，即工作负载，导向摩擦负载，惯性负载，重力负载，密封负载和背压负载，现简述如下。
(1)工作负载w F
不同的机器有不同的工作负载，对于起重设备来说，为起吊重物的重量；对液压机来说，压制工件的轴向变形力为工作负载。工作负载与液压缸运动方向相反时为正值，方向相同时为负值。工作负载既可以为定值，也可以为变量，其大小及性质要根据具体情况加以分析。
(2)导向摩擦负载f F
导向摩擦负载是指液压缸驱动运动部件时所受的导轨摩擦阻力，其值与运动部件的导轨形式，放置情况及运动状态有关，各种形式导轨的摩擦负载计算公式可查阅有关手册。例如，机床上常用平导轨和V 形导轨，当其水平放置时，其导向摩擦负载计算公式为
平导轨： )(N f F G f F += （10.1）
V 形导轨： 2sin α
N f F G f
F += （10.2）
式中：G —运动部件的重力；
N F —垂直于导轨的工作负载；
a —V 形导轨的夹角，一般a=90°；
f —摩擦系数，其值可查《机床设计手册》。 (3)惯性负载a F
惯性负载是运动部件在启动加速或制动减速时的惯性力，其值可按牛顿第二定律求出，即
t v
g G ma F a ??=
= （10.3）
式中：g —重力加速度；
t ? —启动、制动或速度转换时间。
v ?—t ?时间内的速度变化值；
(4)重力负载g F
垂直或斜放置的运动部件，其自重也成为一种负载，倾斜放置时，只计算重力在运动方向上的分力。液压缸上行时重力取正值，反之取负值。
(5)密封负载s F
密封负载是指液压缸密封装置的摩擦力，其值与密封装置的类型、尺寸、液压缸的制造质量和油液的工作压力有关。在未完成液压系统设计之前，不知道密封装置的参数，其值无法计算，一般通过液压缸的机械效率加以考虑，常取机械效率值为0.90~0.97。
(6)背压负载b F
背压负载是指液压缸回油腔压力所造成的阻力。在系统方案及液压缸结构尚未确定之前也无法计算，在负载计算时可暂不考虑。
液压泵各个主要工作阶段的机械负载F 可按下列公式计算。
空载启动加速阶段； m g a f F F F F η/)(++= （10.4）
快速阶段； m g f F F F η/)(±= （10.5） 工进阶段； m g w f F F F F η/)(±±= （10.6） 制动减速； m g a w f F F F F F η/)(±-±= （10.7） 10.1.2 液压系统原理图的拟定
液压系统原理图是表示液压系统的组成和工作原理的重要技术文件。拟定液压系统原理图是设计液压系统的第一步，它对系统的性能及设计方案的合理性、
经济性具有决定性的影响。
10.1.2.1 确定油路类型
一般具有较大空间可以存放油箱的系统，都采用开式油路；相反，凡允许采用辅助泵进行补油，并借此进行冷却交换来达到冷却目的的系统，可采用闭式油路。通常节流调速系统采用开式油路，容积调速系统采用闭式回路。
10.1.2.2 选择液压回路
在拟定液压系统原理图时，应根据各类主机的工作特点、负载性质和性能要求，先确定对主机主要性能起决定性影响的主要回路，然后再考虑其它辅助回路。例如对于机床液压系统，调速和速度换接回路是主要回路；对于压力机液压系统，调压回路是主要回路；有垂直运动部件的系统要考虑平衡回路；惯性负载较大的系统要考虑缓冲制动回路。有多个执行元件的系统要考虑顺序动作、同步或回路隔离；有空载运行要求的系统要考虑卸荷回路等。
10.1.2.3 绘制液压系统原理图
将挑选出来的各典型回路合并、整理，增加必要的元件或辅助回路，加以综合，构成一个结构简单，工作安全可靠、动作平稳、效率高、调整和维护保养方便的液压系统，形成系统原理图。
10.1.3 液压元件的计算和选择
10.1.3.1 执行元件的结构形式及参数的确定
结构参数的确定是指根据液压执行元件的工作压力和最大流量确定执行元件的几何参数，液压传动系统采用的执行元件形式，可视主机所要实现的运动种类和性质而定。参见表10.1。
表10.1 选择执行元件的形式
（1）初选执行元件的工作压力
工作压力是确定执行元件结构参数的主要依据。它的大小影响执行元件的尺寸和成本，乃至整个系统的性能，工作压力选得高，执行元件和系统的结构紧凑，但对元件的强度，刚度及密封要求高，且要采用较高压力的液压泵。反之，如果工作压力选得低，就会增大执行元件及整个系统的尺寸，使结构变得庞大，所以应根据实际情况选取适当的工作压力，执行元件工作压力可以根据总负载值选取，见表10.2。
表10.2 按负载选择执行元件的工作压力
（2）确定执行元件的主要结构参数
在这里仍然以液压缸为例，需要确定的主要结构尺寸是指缸的内径D和活塞杆的直径d，计算和确定D和d的一般方法见液压缸部分，并按系列标准值确定D和d。
对有低速运动要求的系统，尚需对液压缸有效工作面积进行验算，即应保证
m in m in
v q A ≥ （10.8）
式中 ：A —液压缸工作腔的有效工作面积；
min q —控制执行元件速度的流量阀最小稳定流量，可从液压阀产品样本上查得；
m in v —液压缸要求达到的最低工作速度。 验算结果若不能满足式（10.8），则说明按所设计的结构尺寸和方案达不到所需要的最低速度，必须修改设计。
（3）复算执行元件的工作压力
当液压缸的主要尺寸D 、d 计算出来以后，要按系列标准圆整，经过圆整的标准值与计算值之间一般都存在一定的偏差，因此，有必要根据圆整值对工作压力进行一次复算。还须看到，在按上述方法确定工作压力的过程中，没有计算回油路的背压，因此所确定的工作压力只是执行元件为了克服机械总负载所需要的那部分压力，在结构参数D 、d 确定之后，若取适当的背压估算值，即可求出执行元件工作腔的压力。
对于单杆液压缸，其工作压力P 可按下列公式复算。
无杆腔进油工进阶段
b p A A A F p 121+= （10.9）
有杆腔进油阶段
b p A A A F p 212+= （10.10）
液压传动课程设计说明书 设计题目：半自动液压专用铣床液压系统工程技术系机械设计制造及其自动化4班 设计者 指导教师 2016 年12 月1 日
摘要 液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。现以半自动液压专用铣床液压系统为例，介绍液压系统的设计计算方法。设计一台多用途大台面液压机液压系统，适用于可塑材料的压制工艺，如冲压、弯曲翻边、落板拉伸等。要求该机的控制方式：用按钮集中控制，可实现调整，手动和半自动，自动控制。要求该机的工作压力、压制速度、空载快速下行和减速的行程范围均可根据工艺要求进行调整。主缸工作循环为：快降、工作行程、保压、回程、空悬。顶出缸工作循环为：顶出、顶出回程（或浮动压边）。 关键字：液压; 快进; 工进; 快退
前言 本课程是机械设计制造及其自动化专业的主要专业基础课和必修课，是在完成《液压与气压传动》课程理论教学以后所进行的重要实践教学环节。本课程的学习目的在于使学生综合运用《液压与气压传动》课程及其它先修课程的理论知识和生产实际知识，进行液压传动的设计实践，使理论知识和生产实际知识紧密结合起来，从而使这些知识得到进一步的巩固、加深和扩展。通过设计实际训练，为后续专业课的学习、毕业设计及解决工程问题打下良好的基础。 (1) 液压传动课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。 (2) 液压传动课程设计应在教师指导下独立完成。教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查，学生必须发挥主观能动性，积极思考问题，而不应被动地依赖教师查资料、给数据、定方案。
液压系统设计计算举例 液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。现以一台卧式单面多轴钻孔组合机床动力滑台液压系统为例，介绍液压系统的设计计算方法。 1 设计要求及工况分析 设计要求 要求设计的动力滑台实现的工作循环是：快进 → 工进 → 快退 → 停止。主要性能参数与性能要求如下：切削阻力F L =30468N ；运动部件所受重力G =9800N ；快进、快退速度υ1= υ3=0.1m/s ，工进速度υ2=×10-3m/s ；快进行程L 1=100mm ，工进行程L 2=50mm ；往复运动的加速时间Δt =；动力滑台采用平导轨，静摩擦系数μs =，动摩擦系数μd =。液压系统执行元件选为液压缸。 负载与运动分析 (1) 工作负载 工作负载即为切削阻力F L =30468N 。 (2) 摩擦负载 摩擦负载即为导轨的摩擦阻力： 静摩擦阻力 N 196098002.0s fs =?==G F μ 动摩擦阻力 N 98098001.0d fd =?==G F μ (3) 惯性负载 N 500N 2.01 .08.99800i =?=??= t g G F υ (4) 运动时间 快进 s 1s 1.0101003 11 1=?==-υL t 工进 s 8.56s 1088.010503 322 2=??==--υL t 快退 s 5.1s 1.010)50100(3 3 2 13=?+=+= -υL L t 设液压缸的机械效率ηcm =，得出液压缸在各工作阶段的负载和推力，如表1所列。
1.汽车板簧分选实验压力机（立式），液压缸对工件（汽车板簧）施加的最大压 力为3万N，动作为：快进→工进→加载→保压→慢退→快退，快进速度14mm/s，工进速度0.4mm/s，要求液压缸上位停止、下行时、保压后慢退不能失控。最大行程600mm。试完成： （1）系统工况分析； （2）液压缸主要参数确定； （3）拟定液压系统原理图； （4）选取液压元件； （5）油箱设计（零件图）；* （6）油箱盖板装配图、零件图；* （7）集成块零件图； 2.钻孔动力部件质量m=2000kg，液压缸的机械效率ηw=0.9，钻削力Fc=16000N 工作循环为：快进→工进→死挡铁停留→快退→原位停止。行程长度为150mm ,其中工进长度为50mm。快进、快退速度为75mm/s，工进速度为1.67 mm/s。导轨为矩形，启动、制动时间为0.5s。要求快进转工进平稳可靠，工作台能在任意位置停止。 3.单面多轴钻孔组合机床动力滑台液压系统，要求设计的动力滑台实现的工作 循环是：快进——工进——快退——停止。主要性能参数与性能要求如下：切削阻力FL=30468N；运动部件所受重力G=9800N；快进、快退速度1=
3=0.1m/s，工进速度2=0.88×10-3m/s；快进行程L1=100mm，工进行程 L2=50mm；往复运动的加速时间Δt=0.2s；动力滑台采用平导轨，静摩擦系数μs=0.2，动摩擦系数μd=0.1。液压系统执行元件选为液压缸。 4.卧式钻孔组合机床液压系统设计：设计一台卧式钻孔组合机床的液压系统， 要求完成如下工作循环：快进→工进→快退→停止。机床的切削力为25×103 N，工作部件的重量为9.8×103 N，快进与快退速度均为7 m/min，工进速度为0.05 m/min，快进行程为150 mm，工进行程为40 mm，加速、减速时间要求不大于0.2 s，动力平台采用平导轨，静摩擦系数为0.2，动摩擦系数为 0.1。要求活塞杆固定，油缸与工作台连接。设计该组合机床的液压传动系统。 5.某厂需要一台加工齿轮内孔键槽的简易插床，插头刀架的上下往复运动采用 液压传动。工件安装在工作台上，采用手动进给。 其主要技术规格如下： 1）加工碳钢齿轮键槽，插槽槽宽t=12mm，走刀量S=0.3mm/行程； 2）插头重量500N； 3）插头工作行程（下行）的速度为13m/min。 试设计该插床的液压系统及其液压装置。 6.设计一台钻镗专用机床，要求孔的加工精度为二级，精镗的光洁度为▽6。加 工的工作循环是工件定位、夹紧——动力头快进——工进——快退——工件松开、拔销。加工时最大切削力（轴向）为20000N，动力头自重30000N，工作进给要求能在20-120mm/min内进行无级调速，快进、快退的速度均为6m/min，动力头最大行程为400mm，为使工作方便希望动力头可以手动调整进退并且能中途停止，动力滑台采用平导轨。 要求：1）按机床工作条件设计油路系统，绘系统原理图。 2）列出电磁铁动作顺序图。
液压传动课程设计 中国矿业大学机电学院 选修课
设计参数： 不计惯性负载 题目：在某专用机床上有一夹紧进给液压系统，完成工件的先夹紧后、后进给任务，工作原理如下： 夹紧油缸： 快进→慢进→达到夹紧力后启动进给油缸工作 进给油缸： 快进→慢进→达到进给终点→快速退回 夹紧油缸快速退回。 夹紧缸快进速度：0.05m/s 夹紧缸慢进速度：8mm/s 最大夹紧力：40KN 进给油缸快进速度：0.18m/s 进给油缸慢进速度：0.018m/s 最大切削力：120KN 夹紧缸行程：用行程开关调节（最大250mm） 进给缸行程：用行程开关调节（最大1000mm） 一、工况分析： 1．负载分析
已知最大夹紧力为40KN，则夹紧油缸工作最大负载 140 F KN = 已知最大切削力为120KN，则进给油缸工作最大负载 2120 F KN = 根据已知负载可画出负载循环图1(a) 根据已知快进、快退速度及工进时的速度范围可画出速度循环图1(b) 图1(a) 图1(b)
2.确定液压缸主要参数 根据系统工作原理可知系统最大负载约为120KN 参照负载选择执行元件工作压力和主机类型选择执行元件工作压力最大负载宜选取18p MPa =。动力滑台要求快进、快退速度相等，选用单杆液压缸。此时液压缸无缸腔面积1A 与有缸腔面积2A 之比为2，即用活塞杆直径d 与活塞直径D 有d=的关系。为防止液压缸冲击，回油路应有背压2P ，暂时取MPa P 6.02=。 从负载循环图上可知，工进时有最大负载，按此负载求液压缸尺寸。根据液压缸活塞力平衡关系可知： M e F A p A p η+= 2211 212A A = 其中，M η为液压缸效率，取95.0=M η 2 46 2 111046.8910)3.04(95.031448)2 (m p p F A M e -?=?-= - = η m A D 1067.014 .31046.894441 =??== -π m D d 075.0707.0== 将D 和d 按GB2348-30圆整就近取标准值，即
液压与气压传动课程设计 班级机制1211 姓名 学号2012116102 指导老师邬国秀
目录 一.设计要求及工况分析 (3) 1.负载与运动分析 2.负载循环图.速度循环图 二.确定液压系统主要参数 (4) 1.初选液压缸工作压力 2.计算液压缸主要尺寸 三.拟定液压系统原理图 (7) 1.选择基本回路 2.组成液压系统 四.计算和选择液压件 (9) 确定液压泵的规格和电动机功率 五.附表与附图 (11) 六.参考文献 (13)
(一)、设计要求及工况分析 设计要求 1、设计一台专用铣床，工作台要求完成快进－－工作进给－－快退－－停止的自动工作循环。铣床工作台重量4000N ，工件夹具重量为1500N ，铣削阻力最大为9000N ，工作台快进、快退速度为4.5m ／min ，工作进给速度为0.06～1m ／min ，往复运动加、减速时间为0.05s 工作采用平导轨，静、动摩擦分别为fs ＝0.2，fd ＝0.1，?工作台快进行程为0.3m 。工进行程为0.1m ，试设计该机床的液压系统 1、负载与运动分析 (1) 工作负载 工作负载即为切削阻力F L =30000N 。 (2) 摩擦负载 摩擦负载即为导轨的摩擦阻力： 静摩擦阻力 N G F S FS 110055002.0=?==μ 动摩擦阻力 N G F d fd 55055001.0=?==μ (3) 惯性负载 N 842 N 05×60 . 0 8 . 9 5500 i ? = ? ? = t g G F υ 4.5 =
(4) 运动时间 快进 s v L t 3.360 /5.4102503 111=?==- 工进 s v L t 9060/1.0101503 222=?==- 快退 s v L L t 3.560 /5.4104003 3213=?=+=- 设液压缸的机械效率ηcm =0.9，得出液压缸在各工作阶段的负载和推力，如表1所列。 表1液压缸各阶段的负载和推力 2、 根据液压缸在上述各阶段内的负载和运动时间，即可绘制出负载循环图F -t 和速度循环图υ-t ，见附图 （二） 确定液压系统主要参数 1．初选液压缸工作压力 所设计的动力滑台在工进时负载最大，在其它工况负载都不太高，参考表2和表3，初选液压缸的工作压力p 1=4MPa 。
一、填空题：（每空1分，共30分）按大纲选择30空构成填空题。 1、液压与气压传动中工作压力取决于，而与流入的流体多少无关。活塞的运动速度取决于进入液压（气压）缸（马达）的，而与流体压力大小无关。 2、液压与气压传动系统主要由、、、和传动介质等部分组成。 3、对于液压油来说，压力增大时，粘度；温度升高时，粘度。 4、液体的粘度有三种表示方法，即、、。 5、以大气压力为基准所表示的压力是，也称为，真空度等于。 6、以大气压力为基准所表示的压力是，也称为，绝对压力等于。 7、理想液体作定常流动时，液流中任意截面处液体的总比能由、和组成。 8、管路系统的总压力损失等于所有的和之和。 9、液体的流态有、两种，它们可由来判断。 10、液压泵的主要性能参数包括、、三大部分。 11、常用的液压泵按结构形式分、、三大类。 12、液压泵的工作压力取决于大小和排油管路上的，与液压泵的无关。 13、外啮合齿轮泵的、、是影响其性能指标和寿命的三大问题。 14、液压动力元件是将转化为的能量转换装置，而液压执行元件是将 转化为的能量转换装置。 15、液压传动中，液压泵是元件，它将输入的能转化为能。 16、液压传动中，液压缸是元件，它将输入的能转化为能。 17、液压执行元件是将提供的转变为的能量转换装置。 18、液压动力元件是将提供的转变为的能量转换装置。 19、齿轮泵存在三个可能泄漏的部位、、。 20、按用途可将液压控制阀分为、和三大类。 21、限压式变量叶片泵的输出流量由控制，当时输出流量不变，当时输出流量减小。 22、单向阀的作用是，正向时，反向时。 23、液控单向阀液控口在通压力油情况下正向时，反向时。 24、机动换向阀又称，主要用来控制机械运动部件的，其控制精度比行程开关的。 25、电液换向阀是由和组合而成，其中起到先导作用。
10 液压传动系统的设计和计算 本章提要：本章介绍设计液压传动系统的基本步骤和方法，对于一般的液压系统，在设计过程中应遵循以下几个步骤：①明确设计要求，进行工况分析；②拟定液压系统原理图；③计算和选择液压元件；④发热及系统压力损失的验算；⑤绘制工作图，编写技术文件。上述工作大部分情况下要穿插、交叉进行，对于比较复杂的系统，需经过多次反复才能最后确定；在设计简单系统时，有些步骤可以合并或省略。通过本章学习，要求对液压系统设计的内容、步骤、方法有一个基本的了解。 教学内容： 本章介绍了液压传动系统设计的内容、基本步骤和方法。 教学重点： 1．液压元件的计算和选择； 2．液压系统技术性能的验算。 教学难点： 1．泵和阀以及辅件的计算和选择； 2．液压系统技术性能的验算。 教学方法： 课堂教学为主，充分利用网络课程中的多媒体素材来表示设计的步骤及方法。 教学要求： 初步掌握液压传动系统设计的内容、基本步骤和方法。

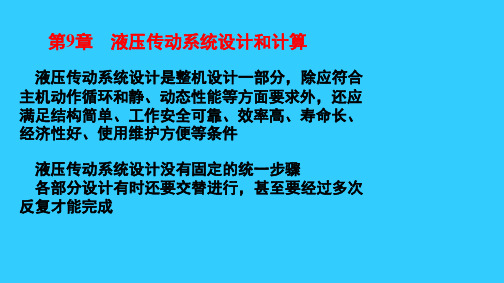

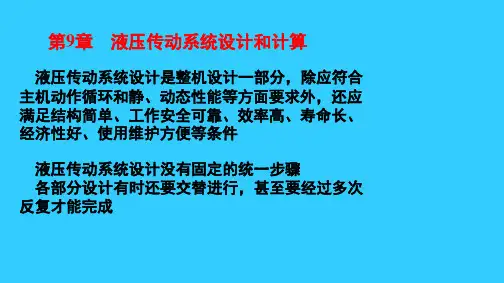

10.1 液压传动系统的设计步骤 液压传动系统的设计是整机设计的一部分，它除了应符合主机动作循环和静、动态性能等方面的要求外，还应当满足结构简单，工作安全可靠，效率高，经济性好，使用维护方便等条件。液压系统的设计，根据系统的繁简、借鉴的资料多少和设计人员经验的不同，在做法上有所差异。各部分的设计有时还要交替进行，甚至要经过多次反复才能完成。下面对液压系统的设计步骤予以介绍。 10.1.1 明确设计要求、工作环境，进行工况分析 10.1.1.1 明确设计要求及工作环境 液压系统的动作和性能要求主要有：运动方式、行程、速度范围、负载条件、运动平稳性、精度、工作循环和动作周期、同步或联锁等。就工作环境而言，有环境温度、湿度、尘埃、防火要求及安装空间的大小等。要使所设计的系统不仅能满足一般的性能要求，还应具有较高的可靠性、良好的空间布局及造型。 10.1.1.2 执行元件的工况分析 对执行元件的工况进行分析，就是查明每个执行元件在各自工作过程中的速度和负载的变化规律，通常是求出一个工作循环内各阶段的速度和负载值。必要时还应作出速度、负载随时间或位移变化的曲线图。下面以液压缸为例，液压马达可作类似处理。 就液压缸而言，承受的负载主要由六部分组成，即工作负载，导向摩擦负载，惯性负载，重力负载，密封负载和背压负载，现简述如下。 (1)工作负载w F 不同的机器有不同的工作负载，对于起重设备来说，为起吊重物的重量；对液压机来说，压制工件的轴向变形力为工作负载。工作负载与液压缸运动方向相反时为正值，方向相同时为负值。工作负载既可以为定值，也可以为变量，其大小及性质要根据具体情况加以分析。

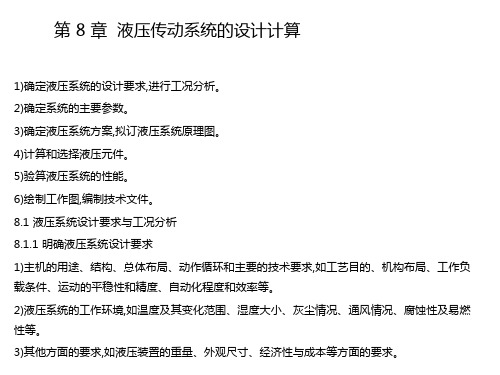

液压传动系统设计计算 液压系统的设计步骤与设计要求 液压传动系统是液压机械的一个组成部分,液压传动系统的设计要同主机的总体设计同时进行.着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点,力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 1.1设计步骤 液压系统的设计步骤并无严格的顺序,各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 1)确定液压执行元件的形式； 2）进行工况分析，确定系统的主要参数； 3）制定基本方案，拟定液压系统原理图； 4）选择液压元件； 5）液压系统的性能验算； 6)绘制工作图，编制技术文件。 1.2明确设计要求
设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等; 2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何； 3）液压驱动机构的运动形式，运动速度； 4)各动作机构的载荷大小及其性质; 5）对调速范围、运动平稳性、转换精度等性能方面的要求； 6)自动化程序、操作控制方式的要求； 7)对防尘、防爆、防寒、噪声、安全可靠性的要求； 8）对效率、成本等方面的要求。 制定基本方案和绘制液压系统图 3。1制定基本方案 (1）制定调速方案 液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题.
方向控制用换向阀或逻辑控制单元来实现。对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。 速度控制通过改变液压执行元件输入或输出的流量或者利用密封空间的容积变化来实现.相应的调整方式有节流调速、容积调速以及二者的结合——容积节流调速。 节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。此种调速方式结构简单，由于这种系统必须用闪流阀，故效率低，发热量大，多用于功率不大的场合。
XXXX校名 课程设计说明书 学生姓名：学号： 学院： 专业： 题目：卧式钻床动力滑台液压传动系统设计 指导教师：职称: 职称: 20**年12月5日
目录 1.负载分析 (2) 2.绘制液压工况（负载速度）图 (3) 3.初步确定液压缸的参数 (3) 3.1.初选液压缸的工作压力： (3) 3.2.计算液压缸尺寸： (4) 3.3.计算液压缸在工作循环中各阶段的压力、流量及功率： (4) 3.4.绘制液压缸工况图 (5) 4.拟定液压系 (5) 4.1.选择液压回路 (5) 4.2.液压系统的组合 (5) 5.液压元件的计算和选择 (7) 5.1.确定液压泵的容量及驱动电机的功率： (7) 5.2.液压泵的流量 (7) 5.3.选择电动机 (7) 5.4.元件选择 (8) 5.5.确定管道尺寸 (8) 5.6.确定油箱容积： (8) 6.管路系统压力损失验算 (9) 6.1.判断油流状态 (9) 6.2.沿程压力损失 (9) 6.3.局部压力损失 (10) 7.液压系统的发热与温升验算 (11) 7.1.液压泵的输入功率 (11) 7.2.有效功率 (11) 7.3.系统发热功率 (11) 7.4.散热面积 (11) 7.5.油液温升 (11) 8.参考文献： (12)
1. 负载分析 1.切削力： Ft=16000N 2.导轨摩擦阻力 静摩擦力： fs F =W f S =0.2 ?20000 = 4000N 动摩擦力：fd F = W f d =0.1?20000 = 2000N 3.惯性阻力 （1）动力滑台快进惯性阻力m F ,动力滑台启动加速、反向启动加速和快退减速制动的加速度相等，s m v /15.0=?，s t 20.0=? N t v g w F m 153020.015 .08.920000=?=??= （2）动力滑台快进惯性阻力' m F ,动力滑台由于转换到制动是减速，取s m v /1074-?=?， s t 20.0=? N t v g w F m 14.720 .01078.9200004' =??=??=- 液压缸各动作阶段负载列表如下： 工况 计算公式 液压缸负载F （N ） 液压缸推力 （m F F η =） 启动 F= W f S 5000 5556 加速 F =W f d + m F 6326 7029 快进 F=W f d 2500 2778 工进 F=t F +W f d 18000 20000 制动 F =W f d — ' m F 2483 2759 快退 F=W f d 2500 2778 制动 F =W f d — m F —1326 —1473
天津渤海职业技术学院 毕业设计说明书 专业电气自动化 课题名称液压传动装置电气控制系统的设计学生姓名赵蕊蕊 指导老师秦立芳杨利 电气工程系 ２００9年3月
内容摘要 液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压系统利用液压泵将原动机的机械能转换为液体的压力能, 经过液体压力能的变化来传递能量, 经过各种控制阀和管路的传递, 借助于液压执行元件(缸或马达)把液体压力能转换为机械能, 从而驱动工作机构, 实现直线往复运动和回转运动而进行能量传递的一种传动方式。由于液压执行结构尺寸小, 反应速度快, 调节性能好, 传递的力和扭矩较大, 操纵、控制、调节比较方便, 容易实现功率放大和过载保护, 因此被广泛应用于机械制造、冶金、工程机械、农业、汽车、航空、船舶、轻纺等行业。近年来, 又被应用于太空跟踪系统, 海浪模拟装置, 宇航环境模拟火箭发射助飞装置。 在机械加工中, 例如组合机床加工长孔, 为满足其技术要求并达到相应的自动化水平, 加工前, 应按工艺工程进行可行性模拟加工试验。本方案即为满足液压试验装置设计电气控制和自动控制。 本课题属于典型的机电技术结合项目, 经过对课题的设计, 研究和制作过程可达到综合利用自动化专业理论知识, 提高专业综合操作技能, 提高分析、组织能力, 拓展学科领域的目的, 并为机械加工生产技术改革提供试验操作平台。
常见词; 液压装置、电器控制、 PLC可编程控制器 致谢: 在本次毕业设计过程中得到了众多老师的帮助, 在此表示忠心的感谢! 同时也感谢这三年来在学习和生活上给予帮助的所有老师! 目录 第1章设计对象及基本要求 (4) 1.1 设计对象 1.2 基本要求 1.3 技术要求 第2章电气线路的设计 (5) 2.1 线路设计的基本原理 2.2 绘制原理图 2.3 元器件的选择 2.4 元器件的分布图 第3章柜体内电气线路的安全 (11) 第4章电气控制柜的通电试验 (15)
课程设计说明书 （2016-2017学年第二学期） 课程名称液压传动与控制技术课程设计 设计题目卧式组合钻床动力滑台液压系统 院（系）机电工程系 专业班级14级机械设计制造及其自动化x班 姓名陈瑞玲 学号20141032100 地点教学楼B301 时间2017年5月25日—2017年6月22日成绩：指导老师：蓝莹
目录 液压传动与控制技术课程设计任务书 (3) 1．概述 (4) 1.1 课程设计的目的 (4) 1.2 课程设计的要求 (4) 2. 液压系统设计 (4) 2.1 设计要求及工况分析 (4) 2.1.1设计要求 (4) 2.1.2 负载与运动分析 (5) 2.2 确定液压系统主要参数 (7) 小结 (17) 参考文献 (18)
液压传动与控制技术课程设计任务书
1．概述 1.1 课程设计的目的 本课程是机械设计制造及其自动化专业的主要专业基础课和必修课，是在完成《液压与气压传动》课程理论教学以后所进行的重要实践教学环节。本课程的学习目的在于使学生综合运用《液压与气压传动》课程及其它先修课程的理论知识和生产实际知识，进行液压传动的设计实践，使理论知识和生产实际知识紧密结合起来，从而使这些知识得到进一步的巩固、加深和扩展。通过设计实际训练，为后续专业课的学习、毕业设计及解决工程问题打下良好的基础。 1.2 课程设计的要求 (1) 液压传动课程设计是一项全面的设计训练，它不仅可以巩固所学的理论知识，也可以为以后的设计工作打好基础。在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。 (2) 液压传动课程设计应在教师指导下独立完成。教师的指导作用是指明设计思路，启发学生独立思考，解答疑难问题，按设计进度进行阶段审查。 (3) 设计中要正确处理参考已有资料与创新的关系。任何设计都不能凭空想象出来，利用已有资料可以避免许多重复工作，加快设计进程，同时也是提高设计质量的保证。另外任何新的设计任务又总有其特定的设计要求和具体工作条件。 (4) 学生应按设计进程要求保质保量的完成设计任务。 2. 液压系统设计 液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。现以一台卧式组合钻床动力滑台液压系统为例，介绍液压系统的设计计算方法。 2.1 设计要求及工况分析 2.1.1设计要求 要求设计的动力滑台实现的工作循环是：快进→工进→快退→停止。

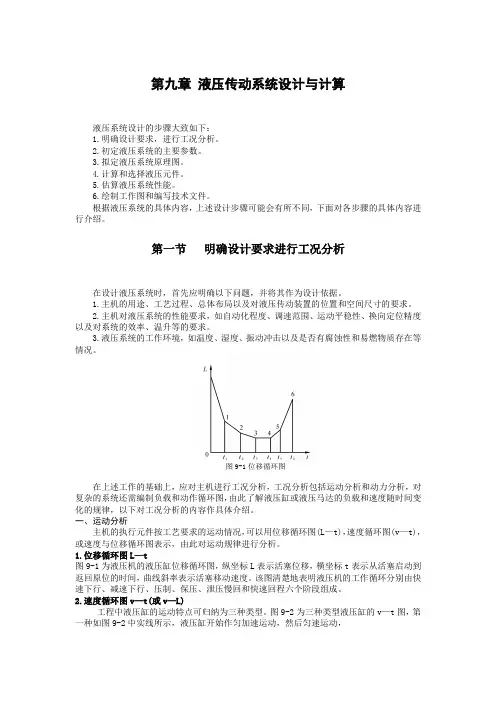

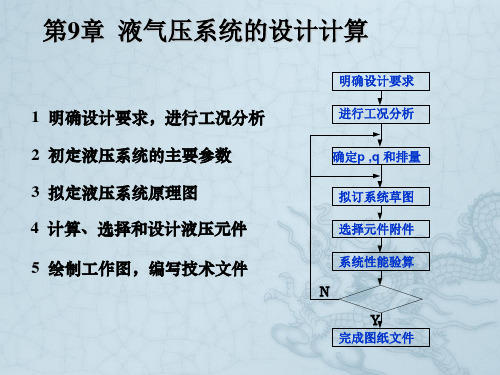

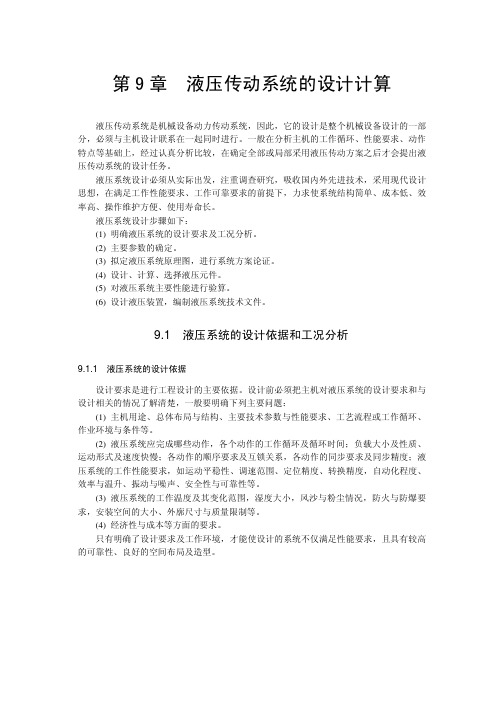

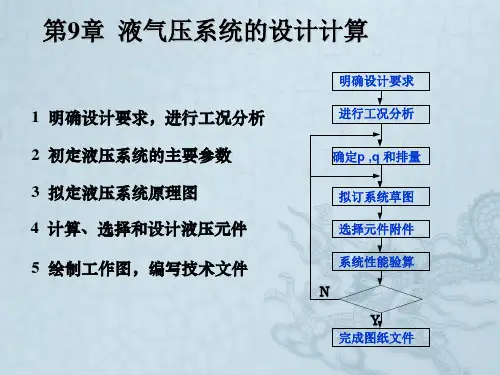

第九章液压传动系统设计与计算 液压系统设计的步骤大致如下： 1.明确设计要求，进行工况分析。 2.初定液压系统的主要参数。 3.拟定液压系统原理图。 4.计算和选择液压元件。 5.估算液压系统性能。 6.绘制工作图和编写技术文件。 根据液压系统的具体内容，上述设计步骤可能会有所不同，下面对各步骤的具体内容进行介绍。 第一节明确设计要求进行工况分析 在设计液压系统时，首先应明确以下问题，并将其作为设计依据。 1.主机的用途、工艺过程、总体布局以及对液压传动装置的位置和空间尺寸的要求。 2.主机对液压系统的性能要求，如自动化程度、调速范围、运动平稳性、换向定位精度以及对系统的效率、温升等的要求。 3.液压系统的工作环境，如温度、湿度、振动冲击以及是否有腐蚀性和易燃物质存在等情况。 图9-1位移循环图 在上述工作的基础上，应对主机进行工况分析，工况分析包括运动分析和动力分析，对复杂的系统还需编制负载和动作循环图，由此了解液压缸或液压马达的负载和速度随时间变化的规律，以下对工况分析的内容作具体介绍。 一、运动分析 主机的执行元件按工艺要求的运动情况，可以用位移循环图(L—t)，速度循环图(v—t)，或速度与位移循环图表示，由此对运动规律进行分析。 1.位移循环图L—t 图9-1为液压机的液压缸位移循环图，纵坐标L表示活塞位移，横坐标t表示从活塞启动到返回原位的时间，曲线斜率表示活塞移动速度。该图清楚地表明液压机的工作循环分别由快速下行、减速下行、压制、保压、泄压慢回和快速回程六个阶段组成。 2.速度循环图v—t(或v—L) 工程中液压缸的运动特点可归纳为三种类型。图9-2为三种类型液压缸的v—t图，第一种如图9-2中实线所示，液压缸开始作匀加速运动，然后匀速运动，
