一、进气岐管压力传感器（压阻效应）
进气歧管压力传感器又称进气增压压力传感器，它是用来检测进气歧管内的压力变化，并将其转换成电信号，然后将信号电压送至电子控制器（ECU），ECU 依据此信号电压的大小，控制基本喷油量的大小。
进气压力传感器种类较多，有压敏电阻式、真空膜盒式、电容式等。由于压敏电阻式具有响应时间快、检测精度高、尺寸小且安装灵活等优点，因而被广泛用于D型喷射系统中。
1．半导体压敏电阻式进气压力传感器结构与原理
(1)半导体压敏电阻式进气压力传感器的结构
它是利用半导体的压阻效应制成的，主要由硅膜片、真空室、硅杯、底座、真空管和引线电极组成，其结构如下图所示。
(2)半导体压敏电阻式进气压力传感器的工作原理
如图所示，硅膜片一面通过真空室，一面承受来自进气歧管中气体的压力，在此气体压力的作用下，硅膜片会产生变形，且压力越大形变越大，膜片上应变电阻的阻值在此压应力的作用下就会发生变化，使传感器上以惠斯顿电桥方式连接的硅膜片应变电阻的平衡被打破，当电桥的输入端输入一定的电压或电流时，在电桥的输出端便可得到相应变化的信号电压或信号电流，因为此信号比较微弱，故采用了混合集成电路进行放大后输入给ECU。
因为压阻效应式歧管压力传感器的功能部件是硅膜片和应变电阻，其工作参数取决于作用于膜片上的压力的大小，因此传感器的取样压力应从压力波动较小的部位选取。
二．发动机机油压力传感器（电位器式）
发动机机油压力传感器用于检测发动机机油压力的大小，它一般通过螺钉拧入在缸体的油道里，其内部有一个可变电阻，一端输出信号，一端与搭铁的滑动臂相连。当油压增大时，油压通过润滑油道接口推动膜片弯曲，膜片推动滑动臂移动到低电阻位置，使电路中的输出电流增大；反之，油压降低时，膜片推动滑动臂移动到高电阻位置，使电路中输出电流减小，最终在机油压力表上将机油压力的大小以指针指示出来，如图4．35所示。
三、节气门位置传感器(电位器式）
节气门位置传感器又称为节气门开度传感器或节气门开关。其主要功用是检测出发动机是处于怠速工况还是负荷工况，是加速工况还是减速工况。它实质上是一只可变电阻器和几个开关，安装于节气门体上。
1．线性输出型节气门位置传感器的结构与原理
线性输出型节气门位置传感器也叫可变电阻式节气门位置传感器，其结构如图6-29所示，由活动触点1、活动触点2、电阻器、节气门轴、接线插头等组成。传感器的两个活动触点与节气门轴联动，分别是用于测量节气门开度的活动触点1和用于确定节气门全闭位置时的活动触点2。
当活动触点随节气门的打开而改变电位器的电阻值时，其输出电压与节气门的开度成正比例增大，如图6-30所示。
节气门位置传感器的工作原理如图6—3l所示。当节气门逐渐(向右)打开时，活动触点也向右移动，电路中所串人的电阻值逐渐减小，输出电压增大；反之，输出电压减小。通过这种方式。将其输出信号送至电子控制装置输入端，由它来控制喷油器的开闭时间，以满足汽车加速时发动机所要求供给的燃油量。
四、翼片式空气流量传感器（电位器式）
(1)翼片式空气流量传感器的结构
翼片式空气流量传感器又称翼片式或活门式空气流量传感器，是利用力矩平衡原理和电位器原理开发研制的机械式传感器，已生产使用多年，具有结构简单、价格便宜、可靠性高的优点，广泛用于丰田皇冠、佳美、子弹头、马自达等轿车的燃油喷射系统中。它主要由翼片部分、电位计部分和接线端子三部分组成，其结构如图5—1所示。
1)翼片部分。翼片式空气流量传感器的翼片部分包括测量翼片(在主空气道内旋转)和缓冲翼片(在缓冲室内偏转，对翼片起阻尼作用，当发动机吸入的空气量急剧变化和气流脉动时，减小翼片的脉动）两者铸成一体，如图5-2所示。
2)电位计部分。电位计位于空气流量传感器上壳体上方，内有平衡配重、滑臂、复位弹簧、调整齿圈和印制电路板等，其结构如图5—3所示。
(2)翼片式空气流量传感器的工作原理
翼片式空气流量传感器的工作原理如图5.5所示。当空气通过传感器的主通道时，叶片将受吸人空气气流的压力和回位弹簧的弹力共同作用，节气门开度增大时，空气流量增大，气流压力将增大，此压力作用在翼片上使其偏转，令其转角d逐渐增大，直到气流的压力和回位弹簧的弹力平衡。与此同时，电位计的滑臂与翼片转轴同轴旋转，使接线端子Vc与Vs之间的电阻减小，使其分压电压Us的值降低。当吸入空气的流量减小时，翼片转角α减小，接线端子Vc与Vs 之间的电阻增大，Us电压值升高。这样，发动机电控单元ECU就可根据空气流量传感器输出的Us/Ub的信号大小感知空气流量的大小。Us/Ub的电压比值与空气流量成反比，其变化关系如图5—6所示。
五、电阻应变计式碰撞传感器
电阻应变计式碰撞传感器的结构如图9—21a所示，主要由电子电路、电阻应变计、振动块、缓冲介质和壳体等组成。电子电路包括稳压与温度补偿电路W、信号处理与放大电路A。电阻应变计的电阻R1、R2、R3、R4制作在硅膜片上，如图9-21b所示。当硅膜片产生变形时，应变电阻的阻值就会发生变化。应变电阻一般都连接成电桥电路，并设计有稳压和温度补偿电路，如图9—21c所示。
当汽车遭受碰撞时，碰撞传感器的振动块振动，缓冲介质随之振动，进而使应变计的应变电阻产生变形，应变电阻值随之变化。由于应变电阻以电桥电路的方式连接，随着应变电阻阻值的变化，电桥电路的输出电压就发生变化，经过信号处理与放大后，传感器将变化的信号电压输入SRS ECU。SRS ECU根据传感器输入的信号电压的强弱便可判断碰撞的强度或碰撞激烈度。当信号电压超过设定值时，SRS ECU就会立即向点火器发出点火指令引爆点火剂，进而向气囊充气，打开气囊。
一、进气岐管压力传感器（压阻效应） 进气歧管压力传感器又称进气增压压力传感器，它是用来检测进气歧管内的压力变化，并将其转换成电信号，然后将信号电压送至电子控制器（ECU），ECU 依据此信号电压的大小，控制基本喷油量的大小。 进气压力传感器种类较多，有压敏电阻式、真空膜盒式、电容式等。由于压敏电阻式具有响应时间快、检测精度高、尺寸小且安装灵活等优点，因而被广泛用于D型喷射系统中。 1．半导体压敏电阻式进气压力传感器结构与原理 (1)半导体压敏电阻式进气压力传感器的结构 它是利用半导体的压阻效应制成的，主要由硅膜片、真空室、硅杯、底座、真空管和引线电极组成，其结构如下图所示。 (2)半导体压敏电阻式进气压力传感器的工作原理 如图所示，硅膜片一面通过真空室，一面承受来自进气歧管中气体的压力，在此气体压力的作用下，硅膜片会产生变形，且压力越大形变越大，膜片上应变电阻的阻值在此压应力的作用下就会发生变化，使传感器上以惠斯顿电桥方式连接的硅膜片应变电阻的平衡被打破，当电桥的输入端输入一定的电压或电流时，在电桥的输出端便可得到相应变化的信号电压或信号电流，因为此信号比较微弱，故采用了混合集成电路进行放大后输入给ECU。 因为压阻效应式歧管压力传感器的功能部件是硅膜片和应变电阻，其工作参数取决于作用于膜片上的压力的大小，因此传感器的取样压力应从压力波动较小的部位选取。
二．发动机机油压力传感器（电位器式） 发动机机油压力传感器用于检测发动机机油压力的大小，它一般通过螺钉拧入在缸体的油道里，其内部有一个可变电阻，一端输出信号，一端与搭铁的滑动臂相连。当油压增大时，油压通过润滑油道接口推动膜片弯曲，膜片推动滑动臂移动到低电阻位置，使电路中的输出电流增大；反之，油压降低时，膜片推动滑动臂移动到高电阻位置，使电路中输出电流减小，最终在机油压力表上将机油压力的大小以指针指示出来，如图4．35所示。 三、节气门位置传感器(电位器式） 节气门位置传感器又称为节气门开度传感器或节气门开关。其主要功用是检测出发动机是处于怠速工况还是负荷工况，是加速工况还是减速工况。它实质上是一只可变电阻器和几个开关，安装于节气门体上。
专科毕业论文（设计） 题目：电阻应变式传感器的原理与应用 系院：电子工程系 学生姓名：王宇鹏 学号：0861520226 专业：应用电子 年级：3年级 完成日期：11月29日 指导教师：樊翠玲
电阻应变式传感器设计原理与应用 电阻应变式传感器概述 以电阻应变计为转换元件的电阻式传感器。电阻应变式传感器由弹性敏感元件、电阻应变计、补偿电阻和外壳组成，可根据具体测量要求设计成多种结构形式。弹性敏感元件受到所测量的力而产生变形，并使附着其上的电阻应变计一起变形。电阻应变计再将变形转换为电阻值的变化，从而可以测量力、压力、扭矩、位移、加速度和温度等多种物理量。常用的电阻应变式传感器有应变式测力传感器、应变式压力传感器、应变式扭矩传感器（见转矩传感器）、应变式位移传感器（见位移传感器）、应变式加速度传感器（见加速度计）和测温应变计等。电阻应变式传感器的优点是精度高，测量范围广,寿命长,结构简单，频响特性好，能在恶劣条件下工作，易于实现小型化、整体化和品种多样化等。它的缺点是对于大应变有较大的非线性、输出信号较弱，但可采取一定的补偿措施。因此它广泛应用于自动测试和控制技术中。电阻应变式传感器传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。半导体
应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。 关键词：应变片；电阻；组桥方式；误差补偿
目录 电阻应变式称重传感器原理 一、电阻应变片 二、弹性体 三、检测电路 称重传感器的选择 应变片的粘贴技术 电阻应变片选用方法与原则应变片的组桥方式 温度补偿
电阻式传感器的工作原理及应用 ————气敏传感器 气敏传感器是气敏电阻利用气体在半导体表面的氧化和还原反应导致敏感元件阻值变化的效应而制成的传感器。按其结构可以分为烧结型、薄膜型、厚膜型三种。 工作原理 气敏电阻按其电阻变化的机理可分为表面控制型和体控制型，前者是通过使半导体载流子增多和减少来引起半导体电阻率变化的；后者则是通过使半导体体内晶格发生变化而引起电阻变化的。常见的气敏电阻大都属于表面控制型。 以半导体材料2n S O 为例说明表面控制型气敏电阻的工作原理。半 导体材料2n S O 属于N 型半导体，这类半导体气敏电阻工作时通常都需 要加热。元件在加热开始时阻值急剧的下降，然后上升，一般经过2~10分钟才达到稳定，称之为初始稳定状态。元件只有在达到初始稳定状态后才可用于气体检测。因为元件在“清洁大气”中吸附的氧气量固定不变（空气中的氧分压几乎固定不变），所以其阻值保持一定。一旦某种浓度的被测气体流过元件，则在元件表面产生吸附，此时元件的阻值将随气体浓度变化而变化。如果被测气体是氧化性气体（如2O 和x NO ），则被吸附气体分子会从气敏元件夺取电子，使N 型 半导体元件中的载流子电子减少，从而使电阻值增大。如果你被测气体是还原性气体（如2H 、CO 、酒精等），则气体分子会向气敏元件释放电子，使元件中的载流子电子增多，从而使电阻值下降。
气敏电阻对不同气体的灵敏度差别很大，如对乙醚、乙醇、氢气等具有较高的灵敏度，而对甲烷和CO 的灵敏度则较低。在材料中掺入某些金属氯化物或贵金属化合物，可提高元件的吸附活性，并显著提高元件的灵敏度和扩大测试范围。 气敏传感器的应用 1、可燃气体排风警报器 当检测到气体浓度达到爆炸或中毒报警器设置的临界点时，可燃气体排风警报器就会发出报警信号，以提醒工作人员采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒等事故。从而保障安全生产。本设计主要用于检测空气中的可燃气体，常见的如有氢气、一氧化碳、甲烷、乙烷、丙烷、丁烷、乙烯、丙烯、丁烯、乙炔、丙炔、丁炔、硫化氢、磷化氢等当被测场所的空气中存在可燃气体时，探测器便将感知到的信息送到报警仪表；若可燃气体的浓度超过安全指标，则报警器发出光声告警提示，并自动启动排风设备。 可燃气体排风警报器的电路原理图如图所示，包括减压整流、稳压模块、气敏传感元件和触发、声光报警电路。半导体气敏元件采用MQ —2型；由于要求灯丝加热电压稳定，所以采用三端稳压器7805对灯丝电压进行稳压，开机预热三分钟。图中的555和2R 、2RP 、4C 组成可控多谐振荡器。平时，强制复位端4脚处于低电平，555处于停振状态；当气敏元件检测到可燃气体时，A —B 极间阻值减小，使4脚电位上升到1V 以上，555起振，振荡频率取决于2R 、2RP 、4C 的时间常数，即f=1.44/224()R RP C 。
(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点 一：电阻应变式传感器 1 1电阻应变式传感器定义 被测的动态压力作用在弹性敏感元件上， 使它产生变形，在其变形的部位粘 贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称 为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理 电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片 箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔 栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝 （直 径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?， 通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即 制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于 待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时， 电阻片 也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片 材料的电阻变化率由下式决定:
式中; R—材料电阻2
3 —材料电阻率 由材料力学知识得; K —金属电阻应变片的敏感度系数 式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增 量出、/L,可得 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形 而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得 到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点 「测低压用的膜片式压力传感器 常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用 的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点 该传感器的特点是具有 较高的强度和抗冲击稳定性，具有优良的静态特性、 动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。 适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如 火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性 较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高 的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比， 自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]
图1 电子秤平剖图 1 台面壳体２均压框架３电阻应变片４弹性体 ５补偿电阻６可调支撑脚７底 座 如图１所示，底座通过贴有电阻应变片的双孔型等强度弹性体梁与均压框架相接，均压框架用螺钉与壳体相联。 弹性体是应变式力传感器将力转换为应变量的关键部件。研究结果表明，双孔梁弹性体按刚架计算比按平行梁计算精确，而且桥路输出和载荷之间的线形好、灵敏度高。非线性和灵敏度与竖梁的长度和刚度无关。由于采用陶材料设计制作弹性梁，其灵敏度结构系数不仅取决于弹性体结构形式和应变区的选择，而且和陶瓷材料的微结构、质量及机械强度等因素密切相关。为此，进行了双孔梁的应力分析、抗冲击载荷分析、额定载荷计量等，并用计算机进行了有限元分析。经模拟验证分析，选用图1a所示的双孔梁结构形式。该梁的应力分布均匀对称，其应力最大点在弹性梁的最薄偏离两端处。 根据图1a所示的结构形式： ε＝M／W．E （1） 式中：ε为应变量；M为弯矩；W为抗弯模数；E为弹性模量。 对于这类应变式弹性体上的全等臂电桥，其输出电压V 0和桥压V i 有如下关 系： V 0＝G F ．ε．V i （2） 式中：G F 为应变电阻的应变系数。将式（1）代入式（2），可得： V 0＝G F ．M．V i ／W．E （3） 对于矩形截面， W＝1／6b．h2 式中：b为弹性体承载面宽度；h为弹性体承载梁厚度。 由A—A剖面分析，负荷F必须由一对剪力F／2与之平衡。若取一应变电阻进行分析，F／2对应变电阻中心点的弯距为M ： M ＝F（L／2－X）／2 （4） 以式（4）代入式（3），可得： V 0＝3F（L／2－X）G F ．V i ／b．h2．E （5） 由式（5）可见，双孔梁的桥路输出和载荷F之间具有良好的线形，而且灵敏度高。

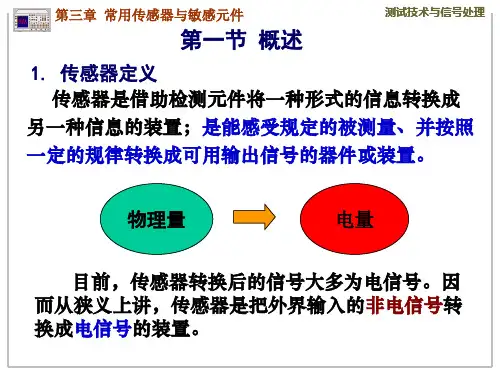

《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
温度传感器的常见分类温度传感器应用大全 温度传感器在我们的日常生活中扮演着十分重要的角色，同时它也是使用范围最广，数量最多的传感器。关于它你了解多少呢？本文主要介绍的就是各种温度传感器的分类及其原理，温度传感器的应用电路。 温度传感器从17世纪温度传感器首次应用以来，依次诞生了接触式温度传感器，非接触式温度传感器，集成温度传感器，近年来在智能温度传感器在半导体技术，材料技术等新技术的支持下，温度传感器发展迅速，由于智能温度传感器的软件和硬件的合理配合既可以大大增强传感器的功能、提高传感器的精度，又可以使温度传感器的结构更为简单和紧凑，使用也更加方便。 1、热电偶传感器： 两种不同导体或半导体的组合称为热电偶。热电势EAB(T，T0)是由接触电势和温差电势合成的，接触电势是指两种不同的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关，当有两种不同的导体和半导体A和B组成一个回路，其相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端，另一端温度为TO，称为自由端，则回路中就有电流产生，即回路中存在的电动势称为热电动势，这种由于温度不同而产生电动势的现象称为塞贝克效应。 2、热敏电阻传感器： 热敏电阻是敏感元件的一类，热敏电阻的电阻值会随着温度的变化而改变，与一般的固定电阻不同，属于可变电阻的一类，广泛应用于各种电子元器件中，不同于电阻温度计使用纯金属，在热敏电阻器中使用的材料通常是陶瓷或聚合物，正温度系数热敏电阻器在温度越高时电阻值越大，负温度系数热敏电阻器在温度越高时电阻值越低，它们同属于半导体器件，热敏电阻通常在有限的温度范围内实现较高的精度，通常是-90℃?130℃。 3、模拟温度传感器： HTG3515CH是一款电压输出型温度传感器，输出电流1～3.6V，精度为±3％RH，0～100％RH相对湿度范围，工作温度范围-40～110℃，5s响应时间，0±1％RH迟滞，是一个带
1．属于传感器动态特性指标的是（D ） A 重复性 B 线性度 C 灵敏度 D 固有频率 2 误差分类，下列不属于的是（B ） A 系统误差 B 绝对误差 C 随机误差 D粗大误差 3、非线性度是表示校准（B ）的程度。 A、接近真值 B、偏离拟合直线 C、正反行程不重合 D、重复性 4、传感器的组成成分中，直接感受被侧物理量的是（B ） A、转换元件 B、敏感元件 C、转换电路 D、放大电路 5、传感器的灵敏度高，表示该传感器（C） A 工作频率宽 B 线性范围宽 C 单位输入量引起的输出量大 D 允许输入量大 6 下列不属于按传感器的工作原理进行分类的传感器是（B） A 应变式传感器 B 化学型传感器 C 压电式传感器 D热电式传感器 7 传感器主要完成两个方面的功能：检测和（D） A 测量 B感知 C 信号调节 D 转换 8 回程误差表明的是在（C）期间输出输入特性曲线不重合的程度 A 多次测量 B 同次测量 C 正反行程 D 不同测量 9、仪表的精度等级是用仪表的（C）来表示的。 A 相对误差 B 绝对误差 C 引用误差 D粗大误差 二、判断 1.在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。（√） 2 系统误差可消除，那么随机误差也可消除。（×） 3 对于具体的测量，精密度高的准确度不一定高，准确度高的精密度不一定高，所以精确度高的准确度不一定高（×） 4 平均值就是真值。（×） 5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。（×） 6.线性度就是非线性误差.（×） 7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.（√） 8.传感器的被测量一定就是非电量（×） 9.测量不确定度是随机误差与系统误差的综合。（√） 10传感器（或测试仪表）在第一次使用前和长时间使用后需要进行标定工作，是为了确定传感器静态特性指标和动态特性参数（√） 二、简答题：（50分） 1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？ 答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。静态特性是指当输入量为常量或变化极慢时传感器输入—输出特性。在时域条件下只研究静态特性就能够满足通常的需要，而在频域条件下一般要研究传感器的动态特性。 2、绘图并说明在使用传感器进行测量时，相对真值、测量值、测量误差、传感器输入、输出特性的概念以及它们之间的关系。 答：框图如下：
电阻应变式称重传感器原理 电阻应变式称重传感器原理 电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。 由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。 一、电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R： R = ρL/S（Ω）（2—1） 当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。 对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有： ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2） 用式（2--1）去除式（2--2）得到 ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3） 另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r （2—4） 从材料力学我们知道 Δr/r = -μΔL/L （2—5） 其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有 ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L =（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L = K *ΔL/L （2--6） 其中 K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（２--７） 式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。 需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在 1.7—3.6之间；其次K值是一个无因次量，即它没有量纲。 在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便
热敏电阻温度传感器 词条简介 热敏电阻温度传感器（Thermistor Temperature Probe）是根据周围环境温度变化而改变自身电阻的温度传感装置。由于热敏电阻的电阻很容易测得，所以通常用作温度传感器使用。热敏电阻的电阻和温度之间的关系是高度非线性的。 目录 热敏电阻温度传感器的特点>热敏电阻温度传感器的参数>热敏电阻温度传感器的型号规格>热敏电阻温度传感器在水壶中的应用原理>热敏电阻温度传感器的选择要点 热敏电阻温度传感器的特点 ·宽温度范围 · 0.35°C 精确度 ·卓越的长期稳定性 ·可更换传感器 ·适用于多种媒介的传感器 ·可选单位显示 ·快速响应 ·小巧的尺寸>热敏电阻温度传感器的参数 测量温度范围：-50℃~120℃-50℃~250℃； R25电阻值：3K, 5K, 10K, 20K, 100K 等； B值：3435K，3950K，3270K，4537K等； R25电阻值和B值精度：分别可达±1％~5%； 采用日本热敏电阻芯片； 采用双层密封工艺，具有良好的绝缘和抗机械碰撞、抗折弯能力； 保护管直径：Φ4，Φ5； 外引线采用PVC绝缘电缆或高温电缆； 安装方式：直管式，螺纹式，螺丝压接式等；>热敏电阻温度传感器的型号规格 热敏电阻温度传感器的型号与规格：
用途：家用空调、汽车空调、冰箱、冷柜、热水器、饮水机、暖风机、咖啡机，烘干机以及中低温干燥箱、恒温箱等场合的温度测量与控制。>热敏电阻温度传感器在水壶中的应用原理 热敏电阻温度传感器在水壶中的应用时的温控器原理： 将热敏电阻放在电热水壶某一位置，通过热敏电阻进行温度采样，并将此处的温度相关信息传送给MCU处理；根据此处温度与壶内水的温度的规律关系，MCU将计算出的水温与用户设定的温度进行比较，如果水的温度大于或等于设定的温度，则MCU控制断开加热电路，使电路停止加热发热盘。同样，如果热敏电阻读取到的发热盘温度大于110℃（即发生干烧时），对发热盘的加热电路也将立即断开。>热敏电阻温度传感器的选择要点热敏电阻温度传感器的选择要考虑如下问题： （1）被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。 （2）测温范围的大小和精度要求。 （3）测温元件大小是否适当。 （4）在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。 （5）被测对象的环境条件对测温元件是否有损害。 （6）价格如何，使用是否方便。
一、原理 由欧姆定律知，对于长为 、截面积为 、电阻率为 的导体， 其电阻 若 、 和 均发生变化，则其电阻也变化，对上式全微分， 有 设半径为的圆导体， = ，代入上式，电阻的相对变化为 因为 则 式中——导体的纵向应变。其数值一般很小，常以微应变 度量， 1 =10－6； ——材料泊桑比，一般金属=0.3-0.5； ——压阻系数，与材质有关； E——材料的弹性模量。 上式中， 表示几何尺寸变化而引起电阻的相对变化量； 表示由于材料电阻率的变化而引起电阻的相对变化量。
不同属性的导体，这两项所占的比例相差很大。 若定义导体产生单位纵向应变时，电阻值相对变化量为导体的灵敏度系数，则 显然，S S愈大，单位纵向应变引起的电阻值相对变化愈大，说明应变片愈灵敏。 可用不同的导体材料制成应变片，目前主要有金属电阻应变片和半导体应变片两类。 二、金属电阻应变片 １.结构形式
原理： 对于金属电阻应变片，材料电阻率随应变产生的变化很小，可忽略，得： 电阻丝应变片又称金属丝电阻应变片,其优点是制作方便,应变横向效应大. 选用应变片时，要考虑应变片的性能参数，主要有：应变片的电阻值、灵敏度、允许电 流和应变极限等。市售金属电阻应变片的电阻值已趋于标准化，主要规格有60Ω、120Ω、350Ω 600Ω和1000Ω等，其中120Ω用得最多。 应变片产品包装上标明的"标称灵敏系数"，出厂时测定的该批产品的平均灵敏度系数值。 2.其他结构形式
三、半导体应变片 结构形式 对于半导体应变片，几何尺寸变化引起的电阻变化远小于由材料电阻率变化引起的电阻变化，前者可忽略不计，可得 从而可得半导体应变片灵敏度系数为 半导体应变片的最突出优点是灵敏度大，Ｓ可达60～150， 能直接与记录仪器连接而不需放大器，使测量系统简化。 此外，其横向效应小，机械滞后小和体积小。缺点是电阻值和灵敏度的温度稳定性差。 当应变较大时，非线性严重。由于受晶向、杂质等因素影响，灵敏度分散度大。 学习时注意观察应变片粘贴的位置及方向。
应变片式传感器的测量电路 电阻应变计可把机械量变化转换成电阻变化，但电阻变化是很小的，用一般的电子仪表很难直接检测。例如，常规的金属应变计的灵敏系数k 值在1.8~4.8之间，机械应变在10~6000με之间，相对变化电阻 /R R k ε?=就比较小。 例1设某被测件在额定载荷下产生的应变为1000με，粘贴的应变计阻值120R =Ω，灵敏系数2k =，则其电阻的相对变化为 6/21000100.002R R k ε-?==??= 电阻变化率仅为0.2%。这样小的电阻变化，必须用专门的电路才能测量。测量电路把微弱的电阻变化转换为电压的变化，电桥电路就是这种转换的一种最常用的方法。 2.3.1 应变电桥 电桥电路即是惠斯通电桥，其结构如图所示。四个阻抗臂1234 ,,,Z Z Z Z 以顺时针排列，AC 是电源端，工作电压为U ；BD 为输出端，输出电压为0U 。在这个阻抗电桥的桥臂上接入应变计，就叫应变电桥。 应变电桥按不同的方式可分为不同的类型，主要有以下分类方式。 1 按工作臂分 单臂电桥：电桥的一个臂接入应变计。 双臂电桥：电桥的两个臂接入应变计。 全臂电桥：电桥的四个臂都接入应变计。 2 按电源分 按电源不同，可分为直流电桥和交流电桥。 直流电桥的电源是直流电压，其桥臂只能接入阻性元件，主要用于应变电桥的输出，不需中间放大就可直接显示的情况。例如半导体应变计的输出灵敏度高，可采用直流应变电桥作为测量电路，直接输出并显示结果。 交流电桥的电源是交流电压，其桥臂可以是阻性（R ）、感性（L ）或容性（C ）元件。主要用于输出需放大的场合。例如金属应变计的输出灵敏度较低，应采用这种交流应变电桥作为测量电路，以进一步放大输出。 3 按工作方式分 图2.3.1 电桥电路的结构
各种温度传感器分类及其原理 温度传感器是检测温度的器件,其种类最多,应用最广,发展最快。众所周知,日常使用的材料及电子元件大部分特性都随温度而变化, 在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1. 热电偶的工作原理 当有两种不同的导体和半导体 A 和 B 组成一个回路,其两端相互连接时,只要两结点处的温度不同,一端温度为 T ,称为工作端或热端,另一端温度为 TO ,称为自由端 (也称参考端或冷端,则回路中就有电流产生,如图 2-1(a所示,即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。与塞贝克有关的效应有两个:其一, 当有电流流过两个不同导体的连接处时, 此处便吸收或放出热量 (取决于电流的方向 , 称为珀尔帖效应;其二,当有电流流过存在温度梯度的导体时,导体吸收或放出热量 (取决于电流相对于温度梯度的方向 ,称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势 EAB(T, T0 是由接触电势和温差电势合成的。接触电势是指两种不同的导体或半导体在接触处产生的电势, 此电势与两种导体或半导体的性质及在接触点的温度有关。温差电势是指同一导体或半导体在温度不同的两端产生的电势, 此电势只与导体或半导体的性质和两端的温度有关, 而与导体的长度、截面大小、沿其长度方向的温度分布无关。无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势, 热电偶测量的热电势是二者的合成。当回路断开时,在断开处 a , b 之间便有一电动势差△ V ,其极性和大小与回路中的热电势一致,如图 2-1(b所示。并规定在冷端,当电流由 A 流向 B 时, 称 A 为正极, B 为负极。实验表明,当△ V 很小时,△ V 与△ T 成正比关系。定义△ V 对△ T 的微分热电势为热电势率, 又称塞贝克系数。塞贝克系数的符号和大小取决于组成热电偶的两种导体的热电特性和结点的温度差。 2. 热电偶的种类
2.3 应变片式传感器的测量电路 电阻应变计可把机械量变化转换成电阻变化，但电阻变化是很小的，用一般的电子仪表很难直接检测。例如，常规的金属应变计的灵敏系数k 值在1.8~4.8之间，机械应变在10~6000με之间，相对变化电阻 /R R k ε?=就比较小。 例1设某被测件在额定载荷下产生的应变为1000με，粘贴的应变计阻值120R =Ω，灵敏系数2k =，则其电阻的相对变化为 6/21000100.002R R k ε-?==??= 电阻变化率仅为0.2%。这样小的电阻变化，必须用专门的电路才能测量。测量电路把微弱的电阻变化转换为电压的变化，电桥电路就是这种转换的一种最常用的方法。 2.3.1 应变电桥 电桥电路即是惠斯通电桥，其结构如图所示。四个阻抗臂1234 ,,,Z Z Z Z 以顺时针排列，AC 是电源端，工作电压为U ；BD 为输出端，输出电压为0U 。在这个阻抗电桥的桥臂上接入应变计，就叫应变电桥。 应变电桥按不同的方式可分为不同的类型，主要有以下分类方式。 1 按工作臂分 单臂电桥：电桥的一个臂接入应变计。 双臂电桥：电桥的两个臂接入应变计。 全臂电桥：电桥的四个臂都接入应变计。 2 按电源分 按电源不同，可分为直流电桥和交流电桥。 直流电桥的电源是直流电压，其桥臂只能接入阻性元件，主要用于应变电桥的输出，不需中间放大就可直接显示的情况。例如半导体应变计的输出灵敏度高，可采用直流应变电桥作为测量电路，直接输出并显示结果。 交流电桥的电源是交流电压，其桥臂可以是阻性（R ）、感性（L ）或容性（C ）元件。主要用于输出需放大的场合。例如金属应变计的输出灵敏度较低，应采用这种交流应变电桥作为测量电路，以进一步放大输出。 3 按工作方式分 按工作方式不同，可分为平衡桥式电路和不平衡桥式电路。 平衡桥式电路又叫零位测量法，它带有调整桥臂平衡的伺服反馈机构，当仪表指示测量值时，电桥处于平衡状态。零位测量法常用于高精度、长时间的静态应变测量。 不平衡桥式电路又称为偏差测量法，其输出的是与桥臂应变量成一定函数关系的不平衡电量，再作进一步放大和显示。当仪表指示测量值时，电桥处于不平衡状态。偏差测量法响应快，常用于动态应变测量。 4按桥臂关系分 按桥臂关系不同，可分为半等臂电桥和全等臂电桥。 半等臂电桥又可分为对电源端对称电桥（即1423,Z Z Z Z ==）和对输出端对称电桥（即 1234,Z Z Z Z ==）。 图2.3.1 电桥电路的结构
大连理工大学 大 学 物 理 实 验 报 告 院（系） 材料学院 专业 班级 姓 名 学号 实验台号 实验时间 年 月 日，第 周，星期 第 节 实验名称 电阻应变式传感器 教师评语 实验目的与要求： 1. 学习电阻应变式传感器的基本原理、 结构、 特性和使用方法 2. 测量比较几种应变式转换电路的输出特性和灵敏度 3. 了解温度变化对应变测试系统的影响和温度补偿方法 主要仪器设备： CSY 10A 型传感器系统实验仪 实验原理和内容： 1. 应变效应 导体或半导体在外力的作用下发生机械变形时， 其阻值也会发生相应的变化， 成为应变效应。 电阻应变片的工作原理即是基于这种效应， 将本身受力形变时发生的阻值变化通过测量电路转换为可使用的电压变化等以提供相关力的大小。 金属丝的电阻应变量可由以下算式表达： 金属丝的原始电阻值为S L R ρ= ， 收到轴向拉力时， 发生电阻值变化R ?， 变化比例的表达式为： S S L L R R ?-?+?=?ρρ， 根据金属丝在力学和材料学上的相关性质， 在弹性范围内可以对公式进行改写， 得到 L L k L L L L R R ?=??? ??????++=?ρρμ)21(， 其中系数k 称为电阻应变片的灵敏系数， 表示单位应变量引起的电阻值变化， 它与金属丝的几何尺寸变化和本身的材料特性有关； 一般半
导体的灵敏系数要远大于金属的灵敏系数。 （由于受力会影响到半导体内部的载流子运动， 固可以非常灵敏地反映细微的变化） 2. 电阻式应变传感器的测量电路 转换电路的作用是将电阻变化转换成电压或电流输出， 电阻应变式传感器中常用的是桥式电路， 本实验使用直流电桥。 驳接阻抗极高的仪器时， 认为电桥的输出端断路， 只输出电压信号； 根据电桥的平衡原理， 只有当电桥上的应变电阻发生阻值变化时， 电压信号即发生变化； 电桥的灵敏度定义为 R R V k v /?= 根据电阻变化输入电桥的方法不同， 可以分为单臂、 半桥和全桥输入三种方式： 2.1 单臂电桥 只接入一个应变电阻片， 其余为固定电阻。 设电桥的桥臂比为 n R R R R ==2 314， 根据电桥的工作原理， 并忽略一些极小的无影响的量， 可以得到输出电压的表达式为11 )1(2R R n nU V ??? ?? ??+≈， 同时得到单臂电桥灵敏度表达式2 ) 1(/n nU R R V k v +=?= 单臂电桥的实际输出电压与电阻变化的关系是非线性的， 存在非线性误差， 故不常使用。 2.2 半桥 如图， 接入两个应变电阻和固定电阻， 设初始状态为R1=R2=R3=R4=R, ΔR1=ΔR2=ΔR ， 可以得到电压表达式U R R V ?= 21， 半桥灵敏度表达式U k v 2 1 =， 可见输出电压与电阻的变化严格呈线性关系， 不存在线性误差， 灵敏度比单臂电桥提高了一倍。 2.3 全桥 全部电阻都使用应变电阻， 且相邻的两个臂的受力方向相反， 根据电桥性质可以得到电压及灵敏
接触式和非接触式温度传感器区别是什么？它们都有哪些共同点？产品型号表示方法和说明书哪里有下载？温度传感器选择重点考虑哪些方面？(1)被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。 (2)测温范围的大小和精度要求。(3)测温元件大小是否适当。(4)在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。(5)被测对象的环境条件对测温元件是否有损害。(6)价格如保，使用是否方便。温度传感器的选择主要是根据测量范围，当测量范围预计在总量程之内，可选用铂电阻传感器。较窄的量程通常要求传感器必须具有相当高的基本电阻，以便获得足够大的电阻变化。热敏电阻所提供的足够大的电阻变化使得这些敏感元件非常适用于窄的测量范围。如果测量范围相当大时，热电偶更适用。最好将冰点也包括在此范围内，因为热电偶的分度表是以此温度为基准的。已知范围内的传感器线性也可作为选择传感器的附加条件。 接触式温度传感器详细说明：接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。一般测量精度较高。在一定的测温范围内，温度计也可测量物体内部的温度分布。但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。它们广泛应用于工业、农业、商业等部门。 非接触式温度传感器详细说明：它的敏感元件与被测对象互不接触，又称非接触式测温仪表。这种仪表可用来测量运动物体、小目标和热容量小或温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。最常
电阻应变式传感器的工作原理 应变式传感器是基于测量物体受力变形所产生应变的一种传感器，最常用的传感元件为电阻应变片。 应用范围：可测量位移、加速度、力、力矩、压力等各种参数。 应变式传感器特点 应变式传感器特点 ①精度高，测量范围广； ②使用寿命长，性能稳定可靠； ③结构简单，体积小，重量轻； ④频率响应较好，既可用于静态测量又可用于动态测量； ⑤价格低廉，品种多样，便于选择和大量使用。 1、应变式传感器的工作原理 (1) 金属的电阻应变效应 金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。 K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。 。 公式简化过程： 由式可以明显看出，金属材料的灵敏系数受两个因素影响： 一个是受力后材料的几何尺寸变化所引起的，即项；另一个是受力后材 料的电阻率变化所引起的，即项。对于金属材料项比项
小得多。大量实验表明，在电阻丝拉伸比例极限范围内，电阻的相对变化与其所受的轴向应变是成正比的，即K0为常数，于是可以写成： 通常金属电阻丝的K0=1.7～4.6。 通常金属电阻丝的K0=1.7～4.6。 (2) 应变片的基本结构及测量原理 l称为栅长(标距)，b称为栅宽(基宽)，b×l称为应变片的使用面积。应变片的规格一般以使用面积和电阻值表示，如3×20mm2，120Ω。 结构简介： 电阻丝应变片是用直径为0.025mm具有高电阻率的电阻丝制成的。为了获得高的阻值，将电阻丝排列成栅状，称为敏感栅，并粘贴在绝缘的基底上。电阻丝的两端焊接引线。敏感栅上面粘贴有保护作用的覆盖层。 电阻应变式传感器的应用：数显电子秤 （一）工作原理 数显电子秤电路原理如图所示，其主要部分为电阻应变式传感器R1及IC2、IC3组成的测量放大电路，和IC1及外围元件组成的数显面板表。传感器R1采用 E350~ZAA箔式电阻应变片，其常态阻值为350O。测量电路将R1产生的电阻应变量转换成电压信号输出。IC3将经转换后的弱电压信号进行放大，作为A／D转换器的模拟电压输入。IC4提供l．22V基准电压，它同时经R5、R6及RP2分压后作为A/D转换器的参考电压。3-1/2位A/D，转换器ICL7126的参考电压输人

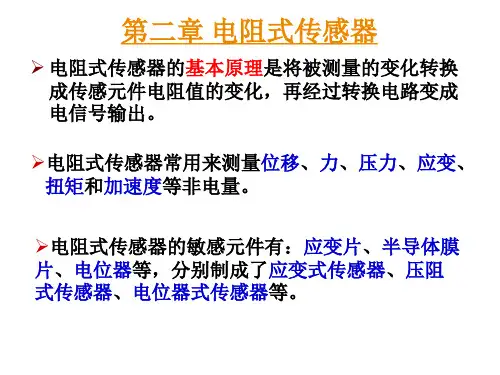

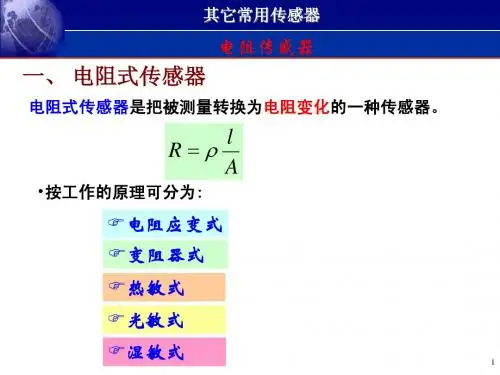

电阻式传感器工作原理及结构图解分析 电阻式传感器种类繁多，应用广泛，其基本原理就是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路显示或记录被测量值的变化。 9.2.1 电阻应变式传感器 应变式传感器是基于测量物体受力变形所产生应变的一种传感器，最常用的传感元件为电阻应变片。 应用范围：可测量位移、加速度、力、力矩、压力等各种参数。 应变式传感器特点 变式传感器特点 ①精度高，测量范围广； ②使用寿命长，性能稳定可靠； ③结构简单，体积小，重量轻； ④频率响应较好，既可用于静态测量又可用于动态测量； ⑤价格低廉，品种多样，便于选择和大量使用。 1、应变式传感器的工作原理 (1) 金属的电阻应变效应 金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。 公式推导： 若金属丝的长度为L，截面积为S，电阻率为ρ，其未受力时的电阻为R，则: (9.1) 如果金属丝沿轴向方向受拉力而变形，其长度L变化dL，截面积S变化dS，电阻率ρ变化，因而引起电阻R变化dR。将式(9.1)微分，整理可得: (9.2) 对于圆形截面有：
(9.3) 为金属丝轴向相对伸长，即轴向应变；而则为电阻丝径向相对伸长，即径向应变，两者之比即为金属丝材料的泊松系数μ，负号表示符号相反，有: (9.9) 将式(9.9)代入(9.3)得: (9.5) 将式(9.5)代入(9.2)，并整理得： (9.6) (9.7) 或 K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。 K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。 公式简化过程： 由式可以明显看出，金属材料的灵敏系数受两个因素影响： 一个是受力后材料的几何尺寸变化所引起的，即项；另一个是受力后材料的电阻率变化所引起的，即项。对于金属材料项比项小得多。大量实验表明，在电阻丝拉伸比例极限范围内，电阻的相对变化与其所受的轴向应变是成正比的，即K0为常数，于是可以写成： (9.8) 通常金属电阻丝的K0=1.7～4.6。 通常金属电阻丝的K0=1.7～4.6。 (2) 应变片的基本结构及测量原理
电阻应变片的工作原理 金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象俗称为电阻应变效应。金属导体的电阻值可用下式表示RρL/S 式中ρ——金属导体的电阻率Ω·cm2/m S——导体的截面积cm2 L——导体的长度m 我们以金属丝应变电阻为例当金属丝受外力作用时其长度和截面积都会发生变化从上式中可很容易看出其电阻值即会发生改变假如金属丝受外力作用而伸长时其长度增加而截面积减少电阻值便会增大。当金属丝受外力作用而压缩时长度减小而截面增加电阻值则会减小。只要测出加在电阻的变化通常是测量电阻两端的电压即可获得应变金属丝的应变情2、陶瓷压力传感器原理及应用抗腐蚀的陶瓷压力传感器没有液体的传递压力直接作用在陶瓷膜片的前表面使膜片产生微小的形变厚膜电阻印刷在陶瓷膜片的背面连接成一个惠斯通电桥闭桥由于压敏电阻的压阻效应使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等可以和应变式传感器相兼容。通过激光标定传感器具有很高的温度稳定性和时间稳定性传感器自带温度补偿070℃并可以和绝大多数介质直接接触。陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40135℃而且具有测量的高精度、高稳定性。电气绝缘程度1、应变片压力传感器原理与应用力学传感器
的种类繁多如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。在了解压阻式力传感器时我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上当基体受力发生应力变化时电阻应变片也一起产生形变使应变片的阻值发生改变从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小一般这种应变片都组成应变电桥并通过后续的仪表放大器进行放大再传输给处理电路通常是A/D转换和CPU显示或执行机构。金属电阻应变片的内部结构如图1所示是电阻应变片的结构示意图它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途电阻应变片的阻值可以由设计者设计但电阻的取值范围应注意阻值太小所需的驱动电流太大同时应变片的发热致使本身的温度过高不同的环境中使用使应变片的阻值变化太大输出零点漂移明显调零电路过于复杂。而电阻太大阻抗太高抗外界的电磁干扰能力较差。一般均为几十欧至几十
