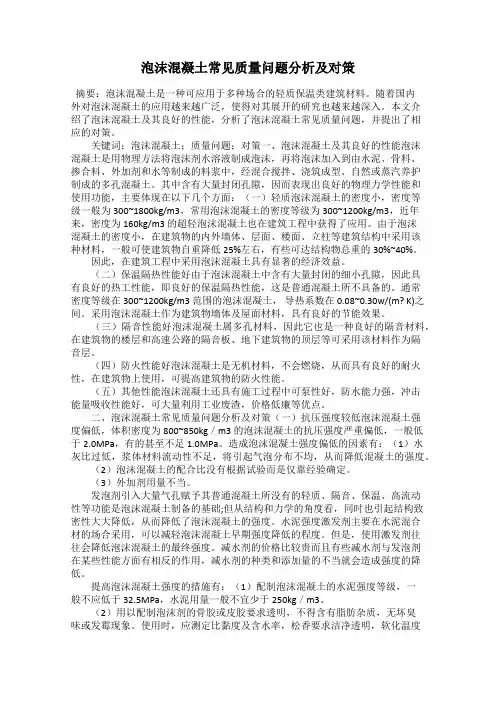

泡沫混凝土常见质量问题分析及对策
发表时间：2014-09-30T10:47:00.403Z 来源：《工程管理前沿》2014年第9期供稿作者：徐超
[导读] 保温隔热性能好由于泡沫混凝土中含有大量封闭的细小孔隙，因此具有良好的热工性能。
徐超（天津金隅混凝土有限公司 301700）
摘要：泡沫混凝土是一种可应用于多种场合的轻质保温类建筑材料。随着国内外对泡沫混凝土的应用越来越广泛，使得对其展开的研究也越来越深入。本文介绍了泡沫混凝土及其良好的性能，分析了泡沫混凝土常见质量问题，并提出了相应的对策。
关键词：泡沫混凝土；质量问题；对策一、泡沫混凝土及其良好的性能泡沫混凝土是用物理方法将泡沫剂水溶液制成泡沫，再将泡沫加入到由水泥、骨料、掺合料、外加剂和水等制成的料浆中，经混合搅拌、浇筑成型、自然或蒸汽养护制成的多孔混凝土。其中含有大量封闭孔隙，因而表现出良好的物理力学性能和使用功能，主要体现在以下几个方面：（一）轻质泡沫混凝土的密度小，密度等级一般为
300~1800kg/m3，常用泡沫混凝土的密度等级为300~1200kg/m3，近年来，密度为160kg/m3 的超轻泡沫混凝土也在建筑工程中获得了应用。由于泡沫混凝土的密度小，在建筑物的内外墙体、层面、楼面、立柱等建筑结构中采用该种材料，一般可使建筑物自重降低25%左右，有些可达结构物总重的30%~40%。
因此，在建筑工程中采用泡沫混凝土具有显著的经济效益。
（二）保温隔热性能好由于泡沫混凝土中含有大量封闭的细小孔隙，因此具有良好的热工性能，即良好的保温隔热性能，这是普通混凝土所不具备的。通常密度等级在300~1200kg/m3 范围的泡沫混凝土，导热系数在0.08~0.30w/(m? K)之间。采用泡沫混凝土作为建筑物墙体及屋面材料，具有良好的节能效果。
（三）隔音性能好泡沫混凝土属多孔材料，因此它也是一种良好的隔音材料，在建筑物的楼层和高速公路的隔音板、地下建筑物的顶层等可采用该材料作为隔音层。
（四）防火性能好泡沫混凝土是无机材料，不会燃烧，从而具有良好的耐火性，在建筑物上使用，可提高建筑物的防火性能。
（五）其他性能泡沫混凝土还具有施工过程中可泵性好，防水能力强，冲击能量吸收性能好，可大量利用工业废渣，价格低廉等优点。
二、泡沫混凝土常见质量问题分析及对策（一）抗压强度较低泡沫混凝土强度偏低，体积密度为800~850kg／m3 的泡沫混凝土的抗压强度严重偏低，一般低于2.0MPa，有的甚至不足1.0MPa。造成泡沫混凝土强度偏低的因素有：（1）水灰比过低，浆体材料流动性不足，将引起气泡分布不均，从而降低混凝土的强度。
（2）泡沫混凝土的配合比没有根据试验而是仅靠经验确定。
（3）外加剂用量不当。
发泡剂引入大量气孔赋予其普通混凝土所没有的轻质、隔音、保温、高流动性等功能是泡沫混凝土制备的基础;但从结构和力学的角度看，同时也引起结构致密性大大降低，从而降低了泡沫混凝土的强度。水泥强度激发剂主要在水泥混合材的场合采用，可以减轻泡沫混凝土早期强度降低的程度。但是，使用激发剂往往会降低泡沫混凝土的最终强度。减水剂的价格比较贵而且有些减水剂与发泡剂在某些性能方面有相反的作用，减水剂的种类和添加量的不当就会造成强度的降低。
提高泡沫混凝土强度的措施有：（1）配制泡沫混凝土的水泥强度等级，一般不应低于32.5MPa，水泥用量一般不宜少于250kg／m3。
（2）用以配制泡沫剂的骨胶或皮胶要求透明，不得含有脂肪杂质，无坏臭味或发霉现象。使用时，应测定比黏度及含水率，松香要求洁净透明，软化温度不低于65℃，不含松油脂和其他油脂杂质，在干燥状态时不发黏，且不呈现浊红色，使用时应测定皂化值。碱的纯度应在85％以上，使用时应予测定。
（3）常用的松香泡沫剂是用一定量的松香、碱和胶，加水熬制而成的。为了获得质量可靠的泡沫剂，各种材料的用量应通过计算确定，并按一定要求进行配制。
（4）通过试验确定水泥用量和水料比，这是满足泡沫混凝土表观密度和抗压强度两个技术指标的重要参数。
（5）用于配制泡沫凝土的泡沫剂的质量，必须满足以下指标要求。即：1h 后泡沫的沉陷距≤10mm；1h 后的泌水量≤80mL；泡沫的倍数≥20。
（6）严格计量工作，不允许用体积比来代替质量比。骨料、水泥的称量误差应符合国家标准规定，泡沫剂的称量误差不得大于±2％。不得随便加大用水量或增加泡沫剂用量，严格执行通过试验确定的配合比。泡沫剂在存放期间要妥善保管，防止雨水或杂物侵入，使用前应再进行核查，确认可行后才能用于工程。
（7）由于泡沫剂种类不同、性能不同、掺量不同和搅拌机械不同，其搅拌时间不相同，为防止泡沫出现过多损失和破坏泡沫结构，搅拌时间必须通过试验确定。
（8）如果受表观密度的限制，无法进一步增大水泥用量和改变水料比时，可以采用较高一级强度等级的水泥配制泡沫混凝土。
（9）采用适宜的配合比进行试验，以确定用于工程的配合比。
（二）收缩裂缝问题收缩值是衡量建筑材料特别是非烧结建材制品质量的重要性能指标。材料的收缩值大，将导致构筑体在使用过程中开裂，直接影响其使用及推广。泡沫混凝土与蒸压加气混凝土虽然同属于多孔混凝土范畴，性能也有很多相同、相近之处，但由于泡沫混凝土一般采用自然养护或低温蒸汽养护制成，与高温蒸压养护制成的加气混凝土相比，其收缩值大，应用于墙体时应慎重。生产企业在生产中一定要对材料的收缩值严格控制，在应用中要对所建墙体进行长期观察、记录和分析，以确定其质量、热工性能、耐久性等，为其不足寻找改进良方。
（三）容重问题目前泡沫混凝土的容重一般都在300~1200kg/m3，这相对普通混凝土已经有明显的优势。但在一些实际生产生活中，容重低于500kg/m3 的泡沫混凝土一般较难搅拌成型，因为引入泡沫多，在浆体中的分散性较差，而且容重过低又将会影响泡沫混凝土的强度。如何使得低容重泡沫混凝土易成型，而且容重能达到300kg/m3 甚至更低。
在研究制备低容重泡沫混凝土的同时，对水泥浆体与泡沫结合的和易性研究很有必要。
牛宁民研制的轻质发泡剂混凝土保温隔热性良好,容重较高密度硫铝酸盐泡沫混凝土减轻50%。koinuma 等利用烃类表面活性剂和蛋白质研制发泡剂，同样制得轻质泡沫混凝土，并且具有较好的耐久力。
光伏组件常见的质量问题有热斑、隐裂和功率衰减。由于这些质量问题隐藏在电池板内部，或光伏电站运营一段时间后才发生，在电池板进场验收时难以识别，需借助专业设备进行检测。上海德威时是通过技术研发生产为您提供光伏电池组件检测及 电站检测维护的完整解决方案: EL检测仪,EL测试仪,便携式组件EL 测试仪,EL缺陷检测仪,电池片测试仪 热斑形成原因及检测方法 光伏组件热斑是指组件在阳光照射下，由于部分电池片受到遮挡无法工作，使得被遮盖的部分升温远远大于未被遮盖部分，致使温度过高出现烧坏的暗斑。光伏组件热斑的形成主要由两个内在因素构成，即内阻和电池片自身暗电流。热斑耐久试验是为确定太阳电池组件承受热斑加热效应能力的检测试验。通过合理的时间和过程对太阳电池组件进行检测，用以表明太阳电池能够在规定的条件下长期使用。热斑检测可采用红外线热像仪进行检测，红外线热像仪可利用热成像技术，以可见热图显示被测目标温度及其分布。 隐裂形成原因及检测方法
隐裂是指电池片中出现细小裂纹，电池片的隐裂会加速电池片功率衰减，影响组件的正常使用寿命，同时电池片的隐裂会在机械载荷下扩大，有可能导致开路性破坏，隐裂还可能会导致热斑效应。 隐裂的产生是由于多方面原因共同作用造成的，组件受力不均匀，或在运输、倒运过程中剧烈的抖动都有可能造成电池片的隐裂。光伏组件在出厂前会进行EL成 像检测，所使用的仪器为EL检测仪。该仪器利用晶体硅的电致发光原理，利用高分辨率的CCD相机拍摄组件的近红外图像，获取并判定组件的缺陷。EL检测仪 能够检测太阳能电池组件有无隐裂、碎片、虚焊、断栅及不同转换效率单片电池异常现象。 功率衰减分类及检测方法 光伏组件功率衰减是指随着光照时间的增长，组件输出功率逐渐下降的现象。光伏组件的功率衰减现象大致可分为三类：第一类，由于破坏性因素导致的组件功率衰减；第二类，组件初始的光致衰减；第三类，组件的老化衰减。其中，第一类是在光伏组件安装过程中可控制的衰减，如加强光伏组件卸车、倒运、安装质量控制可降低组件电池片隐裂、碎裂出现的概率等。第二类、第三类是光伏组件生产过程中亟需解决的工艺问题。光伏组件功率衰减测试可通过光伏组件I-V特性曲线测试仪完成。EL测试常见缺陷分析也与时俱进在这里德威时将全面讲解组件检测全部流程，以及 光伏电站组件EL检测检测方式说明。 光伏电站安装前的电池组件一般需要两个流程的检测检查 EL测 试的过程即晶体硅太阳电池外加正向偏置电压，直流电源向晶体硅太阳电池注入大量非平衡载流子，太阳电池依靠从扩散区注入的大量非平衡载流子不断地复合发 光，放出光子，也就是光伏效应的逆过程；再利用ccd相机捕捉到这
工程质量问题发生后，一般可以按以下程序进行处理，如图31-62所示。 图31-62 质量问题分析处理程序 1．当发现工程出现质量问题或事故后，应停止有质量问题部位和其有关部位及下道工序施工，需要时，还应采取适当的防护措施。同时，要及时上报主管部门。2．进行质量问题调研，主要目的是要明确问题的范围、问题程度、性质、影响和原因，为问题的分析处理提供依据。调查力求全面、准确、客观。 3．在问题调查的基础上进行问题原因分析，正确判断问题原因。事故原因分析是确定事故处理措施方案的基础。正确的处理来源于对问题原因的正确判断。只有对调查提供的充分的调查资料、数据进行详细、深入的分析后，才能由表及里、去伪存真，找出造成事故的真正原因。 4．研究制订事故处理方案。事故处理方案的制订以事故原因分析为基础。如果某些事故一时认识不清，而且事故一时不致产生严重的恶化，可以继续进行调查、观测，以便掌握更充分的资料数据，做进一步分析，找出原因，以利制订方案。 制定的事故处理方案，应体现：安全可靠，不留隐患，满足建筑物的功能和使用要求，技术可行，经济合理等原则。如果一致认为质量缺陷不需专门的处理，必须经过充分的分析、论证。
5．按确定的处理方案对质量事故进行处理。发生的质量事故不论是否由于施工承包单位方面的责任原因造成的，质量事故的处理通常都是由施工承包单位负责实施。如果不是施工单位方面的责任原因，则处理通常都是由施工承包单位负责实施。如果不是施工单位方面的责任原因，则处理质量事故所需的费用或延误的工期，应给予施工单位补偿。 6．在质量问题处理完毕后，应组织有关人员对处理结果进行严格的检查、鉴定和验收，由监理工程师写出“质量事故处理报告”，提交业主或建设单位，并上报有关主管部门。
组件常见质量问题分析 目的：了解组件生产中常见的质量问题，对批量生产，提高效率和节约成本达到预防。 1、分选 1、色差：影响组件整体外观 1）分选失误 2）其他工序换片时造成 2、电池片崩边缺角：影响组件整体外观、使用寿命及电性能 1）标准不明确 2）焊接收尾打折太深或离电池片太近 3、电池片栅线印刷不良：影响组件外观及电性能 1）主栅线缺失 2）细删线缺失 3）栅线重复印刷 4、电池片表面脏：影响组件使用寿命 1）裸手接触原材料，残留汗液 2）电池片表面水纹：电池片制作过程没有清洗干净 3）工作台有污染物，粘在电池片上 2、焊接 1、虚焊：影响组件电性能及使用寿命 1）烙铁头不良，易造成虚焊 2）电烙铁温度不均匀 3）电烙铁焊接温度低 4）焊接力度轻、焊接速度快 5）电池片主栅线氧化 6）涂锡带或助焊剂可焊性不好 7）涂锡带、电池片或助焊剂储存过期 8）涂锡带锡层薄 9）环境温度低或环境湿度大 2、过焊：影响组件电性能及使用寿命 1）电烙铁焊接温度过高 2）焊接力度重或焊接速度慢 3）重复焊接 4）材料可焊性不好 5）电烙铁温差大 3、侧焊：影响组件电性能及使用寿命 1）焊接手势不对 2）烙铁头不平 3）涂锡带厚度不均匀 4、堆锡：影响组件层压质量，易造成组件破片 1）焊接力度太重 2）焊接收尾处没有将焊锡带走 3）涂锡带表面锡层熔化速度过快
5、焊花：影响组件外观 1）串焊力度太重 2）串焊时烙铁温度过高 3）串焊模版槽深不够 6、焊接偏移：影响组件外观、电性能及使用寿命1）互联条太软 2）互联条扭曲变形 3）焊接手势不对 4）互联条出现蛇形弯曲 5）互联条出现镰刀弯曲 7、脱焊：影响组件电性能及使用寿命 1）焊接手势太轻或速度太快 2）烙铁焊接温度太低 3）没有浸泡助焊剂 4）电池片或涂锡带可焊性不够 8、焊接后电池片翘曲 1）电池片拉应力不够 2）互联条收缩率大 3）电池片热胀冷缩变化大 9、焊接破片：影响组件外观、电性能及使用寿命1）电池片自身隐裂 2）互联条太硬 3）焊接手势太重 4）电烙铁温度过高 5）堆锡 6）电池片焊好后积压过多 7）焊接收尾处打折太深或离电池片太近 10、电池片氧化：影响组件外观、使用寿命及电性能1）裸露空气中时间过长 2）加助焊剂焊接后没有清洗，导致氧化 3）电池片来料时间太长，保存条件不符合要求 4）空气中湿度大 3、层压 1、异物：影响组件整体外观、电性能及使用寿命1）生产现场控制不当、工作台面不整洁 2）员工在车间整理头发 3）工作时必须戴工作帽、穿工作服 4）工作的责任心不够 5）戴围巾进入操作场所 6）人员随便进出车间 2、EV A未溶：影响组件外观、电性能及使用寿命1）EV A自身问题交联剂过高 2）层压机问题温度不均衡 3）EV A熔点过高
精装修工程常见质量问题原因分析及防范措施 第一章、渗漏 1、管根渗漏………………………………………………………………………………………… 2、楼板渗漏………………………………………………………………………………………… 3、墙体渗漏………………………………………………………………………………………… 4、窗户渗漏………………………………………………………………………………………… 5、烟道渗漏…………………………………………………………………………………………第二章、空鼓 1、墙砖空鼓………………………………………………………………………………………… 2、地砖空鼓………………………………………………………………………………………… 3、抹灰空鼓………………………………………………………………………………………… 4、腻子空鼓………………………………………………………………………………………… 5、地板空鼓………………………………………………………………………………………… 6、门窗收口空鼓……………………………………………………………………………………第三章、开裂 1、石膏板开裂……………………………………………………………………………………… 2、木制作开裂……………………………………………………………………………………… 3、壁纸开裂………………………………………………………………………………………… 4、墙体开裂…………………………………………………………………………………………
第四章、脱落 1、腻子脱粉………………………………………………………………………………………… 2、腻子脱落………………………………………………………………………………………… 3、腻子脱层脱落…………………………………………………………………………………… 4、瓷砖脱落………………………………………………………………………………………… 5、木饰面面漆脱落…………………………………………………………………………………第五章、观感 1、瓷砖色差控制…………………………………………………………………………………… 2、石材色差控制…………………………………………………………………………………… 3、壁纸色差控制…………………………………………………………………………………… 4、油漆色差控制…………………………………………………………………………………… 5、灯光色差控制…………………………………………………………………………………… 6、木地板色差控制………………………………………………………………………………… 7、墙地砖排版控制………………………………………………………………………………… 8、开关插座灯具点位控制…………………………………………………………………………
光伏组件常见质量问题现象及分析 网状隐裂原因 1.电池片在焊接或搬运过程中受外力造成. 2.电池片在低温下没有经过预热在短时间内突然受到高 温后出现膨胀造成隐裂现象 影响： 1.网状隐裂会影响组件功率衰减. 2.网状隐裂长时间出现碎片，出现热斑等直接影响组件性能 预防措施： 1.在生产过程中避免电池片过于受到外力碰撞. 2.在焊接过程中电池片要提前保温（手焊）烙铁温度要 符合要求. 3.EL测试要严格要求检验. 网状隐裂 EVA脱层原因
1.交联度不合格.（如层压机温度低，层压时间短等）造成 2.EVA、玻璃、背板等原材料表面有异物造成. 3.EVA原材料成分（例如乙烯和醋酸乙烯）不均导致不能在正常温度下溶解造成脱层 4. 助焊剂用量过多，在外界长时间遇到高温出现延主栅线脱层 组件影响： 1.脱层面积较小时影响组件大功率失效。当脱层面积较大时直接导致组件失效报废 预防措施： 1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验,并将交联度控制在85%±5%内。 2.加强原材料供应商的改善及原材检验. 3. 加强制程过程中成品外观检验 4.严格控制助焊剂用量，尽量不超过主栅线两侧0.3mm
硅胶不良导致分层&电池片交叉隐裂纹原因 1.交联度不合格.（如层压机温度低，层压时间短等）造成 2.EVA、玻璃、背板等原材料表面有异物造成. 3.边框打胶有缝隙，雨水进入缝隙内后组件长时间工作中发热导致组件边缘脱层 4.电池片或组件受外力造成隐裂 组件影响： 1.分层会导致组件内部进水使组件内部短路造成组件报废 2.交叉隐裂会造成纹碎片使电池失效，组件功率衰减直接影响组件性能 预防措施： 1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验。 2.加强原材料供应商的改善及原材检验. 3. 加强制程过程中成品外观检验 4.总装打胶严格要求操作手法，硅胶需要完全密封 5. 抬放组件时避免受外力碰撞 组件烧坏原因 1.汇流条与焊带接触面积较小或虚焊出现电阻加大发热造成组件烧毁 组件影响： 1.短时间内对组件无影响，组件在外界发电系统上长时间工作会被烧坏最终导致报废 预防措施： 1.在汇流条焊接和组件修复工序需要严格按照作业指导书要求进行焊接，避免在焊接过程中出现焊接面积过小. 2.焊接完成后需要目视一下是否焊接ok. 3.严格控制焊接烙铁问题在管控范围内(375±15)和焊接时间2-3s
公路工程质量监督问题分析 0引言 随着经济全球化进程的加快，我国交通运输业飞速发展，对公路工程质量提出了新的要求。随着新技术、新材料、新工艺、新设备的投入使用，在很大程度上推动了公路工程的建设速度。然而在交通运输业飞速发展的同时也必须保证公路工程建设质量，这是经济持续稳定发展的前提。本文将分析现有公路工程质量监督的情况、存在问题以及解决对策，为公路工程质量监督管理提出一些建议。 1公路工程质量的监督现状 现阶段我国公路工程质量的监督工作是按工程建设的时间顺序展开的。按工程建设时间顺序其监督时段分为以下阶段：工程勘察设计阶段、施工阶段。其中工程勘察设计的质量是由设计审查部门监督完成，施工质量则是由监理单位、业主质量管理部门进行监督管理。而交通质量监督管理部门则是对公路工程设计质量、施工质量两方面同时进行监督，其中对施工阶段的监督是委托交通建设工程质量监督机构代为进行的。质量监督机构监督的具体内容为公路建设项目施工过程中有关责任主体的质量管理行为、施工工艺以及工程实体质量情况进行抽查，以抽查结果作为评价公路工程质量的标准[1]。对公路工
程中检测出的质量问题进行及时纠正和相应处理。 2公路工程质量监督中存在的问题 综上所述，质量监督机构在公路工程建设中，对工程质量的控制起到了重要作用。然而随着时代的发展，现有的公路工程质量监督方式存在很多问题，以下内容将对这些问题进行分析。 2.1监督人员素质低 质量监督机构的工作人员需要具备较强的公路工程专业技术知识、质量监督工作经验以及监督管理工作方法，只有这样才能更好地发挥其对公路工程质量的监督管理作用。随着我国交通运输的发展需求公路工程建设规模越来越大，这在很大程度上增加了工程质量的监督工作任务。尤其是施工难度大、实际情况复杂的工程，更是需要具备高素质的监督人员对其公路工程的质量实施有效的监督管理。然而当前的质量监督机构并不能对此进行保证，缺少高素质监督人员，使得工程质量的有效监督得不到实现。 2.2质量监督制度不完善 公路工程质量监督的内容包括设计文件审查、施工许可、进入市
试论建筑工程常见质量问题原因分析及处理方法 【摘要】由于建筑工程具有结构类型多、露天作业多、施工环境条件多变、交叉施工等特点，在施工过程中稍有疏忽，极易发生工程质量问题。因此，当发生质量问题时应先查找原因，然后通过分析、论证，制订出科学的处理方案尽快予以处理，并认真总结经验教训，使今后不再发生类似质量问题。 【关键词】建筑工程；质量问题；原因分析；处理方案 建筑工程项目由于具有产品固定、产品结构类型多样、露天作业多、环境条件多变、材料品种多、交叉施工等特点，因此，对工程质量影响的因素多，在施工过程中稍有疏忽，极易引起某一分部（分项）出现质量变异，进而发生质量问题或严重的质量事故。因此，当发生大小质量问题时，首先必须进行认真查找和分析原因，然后采取科学、有效措施进行及时处理，并认真总结经验和教训，使今后不再发生类似质量问题。 建筑工程项目的质量问题其表现形式多种多样，比如：建筑构件错位、变形，部分构件开裂、渗漏水，某些构件断面尺寸不准、强度不足，整个建筑物发生倾斜甚至突然倒塌，等等，究其原因，大致可归纳为以下几方面。 1 建筑工程常见质量问题原因分析 1.1 违背建设程序 有些建设项目未经可行性研究、论证，不作调研就拍板定案，未作地质勘察就仓促设计、盲目开工；或无证设计、无图施工；施工中任意修改设计图纸，竣工验收前不作预验或未经竣工验收就交付使用，致使工程项目从一开始就埋下质量隐患。 1.2 工程地质勘察方面的原因 有些建设项目未进行认真的地质勘察，所提供的地质资料有误；未能查清地下软弱土层、滑坡、墓穴、孔洞等地层构造等，均会导致设计人员采取错误的地基处理和基础设计方案，造成地基不均匀沉降、失稳等，使上部主体结构和墙体开裂、倾斜、破坏甚至倒塌。 1.3 设计计算问题 某些建设单位未经公开招投标，擅自请无相应资质的设计单位甚至私人稿设计，致使因设计考虑不周，计算简图错误，计算荷载取值过小，结构构造不合理，变形缝设置不当，或悬挑结构未进行抗倾覆验算等等，导致工程项目施工过程中质量问题接二连三出现，使工程项目变成烂尾楼、豆腐渣工程。 1.4 建筑材料和构配件不合格 有些工程项目由于施工企业质量意识淡薄，唯利是图，采购工程所需建筑材料和构配件时，未通过公开招标方式，选择有相应资质的正规厂家所生产的合格产品，而是采购质次价廉、以次充好甚至假冒伪劣产品，比如，物理力学性能不符合国家标准的劣质钢材、小窑小厂生产的廉价水泥，受潮、过期、结块和安定性不合格的处理水泥、砂石级配不合理且含土量超标、外加剂和掺合料性能不良、掺量不符合要求，等等，均会严重影响混凝土拌和物的和易性、密实性、抗渗性和强度，最终导致混凝土结构构件出现裂缝、蜂窝麻面、露筋等等质量通病；预制构件断面尺寸不足、支承或锚固长度不够、钢筋少放或错放、板面开裂等质量问题。 1.5 施工质量和施工管理问题 很多建筑工程质量问题往往是由于施工质量不达标或施工管理不善以及交付使
太阳能光伏组件接线盒测试常见问题分析 摘要：本文阐述了户外组件使用中因接线盒问题引起的故障，以及 TUV、UL 认证测试过程中因接线盒问题而出现的失败项，从技术角度对接线盒的质量进行初步分析和探讨。 光伏组件接线盒的主要作用是连接和保护太阳能光伏组件，传导光伏组件所产生的电流。光伏组件接线盒作为太阳能电池组件的一个重要部件，是集电气设计、机械设计和材料应用于一体的综合性产品，为用户提供了太阳能光伏组件的组合连接方案。 目前，中国组件制造商生产的组件很多都存在不少的质量问题和隐患，而其中很大一部分组件质量问题来自于接线盒自身的设计和品质。作为光伏组件制造商的配套企业，接线盒制造商不仅需要对组件制造商负责，更需要对终端客户负责，特别是对使用过程中人身安全的保护。所以，优化接线盒结构设计、提高质量是所有接线盒制造企业的首要任务。 常州天华新能源科技有限公司（简称“天华新能源”）下属常州华阳光伏检测技术有限公司（简称“华阳检测”，于 2009 年 12 月获得了 CNAS 实验室认可，认可范围包括光伏组）件、光伏材料共 119 项检测能力。公司自 2008 年开始进行接线盒检测（依据标准： VDE0126-5:2008），讫今共完成 30 家接线盒供应商、50 多款接线盒的检测和质量分析，获得了大量的检测数据。 结合光伏组件户外使用的实际情况，我们总结出目前接线盒常见失败项目主要有：IP65防冲水测试、结构检查、拉扭力试验、湿漏电试验、二极管温升试验、环境试验、750℃灼热丝试验。 接线盒测试常见失败项目统计图：
注：每种测试按照100% 考虑一、户外组件因接线盒问题引起的故障图片 接线盒引线端子烧毁
公路施工质量问题分析和控制重点 三四级公施工质量的现状和问题 目前，我国的三四级公施工质量较差，很多县乡公在施工建设过程中，对原材料不重视，把关不严。且很多施工质量不达标，工程道中选择原材料是很重要的一项工作，也是很关键的环节。通常在原材料出现问题是比较常见的，往往是是由于采购的时候，公建设施工中，对于沥青材料、水泥和相关的石子都会出现采购上的把关不严等情况。如果在施工的过程中，施工审查不合格或者不仔细等情况，加上一些采购等环节上不够严格，就很容易出现以次充好的情况发生。而这些不合格的原材料进入施工现场，在施工的过程中，就达不到相应的公建设标准，影响到三四级公的质量，进而减少公的寿命，给人们的出行带来一些麻烦，同时带来许多安全问题。在三四级公施工的过程中，目前存在一些施工人员的技术不达标，很多施工人员的业务能力较差，在施工的过程中，对于基或者其他部的施工达不到质量要求。在三四级施工的道上出现质量问题，造成工程材料的浪费。当然，在三四级公的施工质量上，还存在施工的质量监管问题，很多施工监管过程中，监管人员并有做好监管工作。造成施工现场监管不力，跟不上工作效率。目前，在公施工现场，很多施工工序有充分配合各部门管理，而监管工作有加紧督促，控制施工质量上比较松懈，而且对于公施工中的原材料不合格情况，监督不到等，应加强施工全过程监控管理工作。 2公施工中的质量控制和管理分析
2．1做好三四级公施工准备工作 对于三四级公施工前期，一定要做好工程的前期准备作业，保证施工的顺利进行。所以，在施工准备工作中，为保证施工的连续性，应重点加强遵守施工企业内部的相关制度，保证在施工的有序进行。此外，还要考虑到施工的沿线问题，对施工的相关置图进行分析，并进行编制修订相关预算等工作。还要在施工前期做好相关现象调查，保证施工的预算以及工程进度等具有较强的科学性和准确性。当然，在施工前期还要重视施工技术的交底工作，对三四级公施工技术的相关标准，以及操作步骤等都要详细的了解和分析。并绘制相关施工设计图纸，保证施工的顺利进行，对施工计量以及设计的变更等情况，都要加强分析和考虑，选择最终的施工方案。 2．2公施工过程中的质量管理 在公施工的过程中，会用到大量的施工原材料，以及施工设备。在施工时，要保证配置充足的施工材料，加强施工人力、物力和财力配合，保证施工进度，按质按量完成施工工期。在施工原材料进入公施工现场时，应对其进行定额分解，进行定量分析来保证施工的持续应用。在评估设备使用以及管理等方面，应保证机械设备的正常运行，使其按照执证上岗的原则进行施工。在施工的过程中，对其质量的管理应加强施工进度管理，保证施工和气候的协调，达到施工的协调统一。 2．3加强施工试验段的控制和施工管理 对于三四级公施工时，要注意施工试验段的控制和管理。一般情况下，施工开始一段时间都会进行施工试验，以保证施工的质量和施工工艺达
EL测试光伏组件常见质量问题分析与检测方法 据苏州莱科斯公司检测光伏电站的经验得出光伏组件安装过程管控不到位造成光伏组件热斑、隐裂、人为破损等质量问题的大面积出现，影响了光伏电站整体高效稳定运行。本文结合国家相关规范要求及光伏组件安装实际情况，对光伏组件常见质量问题进行分析，对光伏组件安装质量控制进行总结，旨在从管理层面系统梳理光伏电站组件安装质量控制有效措施，保证光伏电站高效稳定运行。那常见的问题有哪些以下几点？ 光伏组件常见质量问题 光伏组件常见的质量问题有热斑、隐裂和功率衰减。由于这些质量问题隐藏在电池板内部，或光伏电站运营一段时间后才发生，在电池板进场验收时难以识别，需借助专业设备进行检测。 热斑形成原因及检测方法 光伏组件热斑是指组件在阳光照射下，由于部分电池片受到遮挡无法工作，使得被遮盖的部分升温远远大于未被遮盖部分，致使温度过高出现烧坏的暗斑。光伏组件热斑的形成主要由两个内在因素构成，即内阻和电池片自身暗电流。 热斑耐久试验是为确定太阳电池组件承受热斑加热效应能力的检测试验。通过合理的时间和过程对太阳电池组件进行检测，用以表明太阳电池能够在规定的条件下长期使用。热斑检测可采用红外线热像仪进行检测，红外线热像仪可利用热成像技术，以可见热图显示被测目标温度及其分布。 隐裂形成原因及检测方法 隐裂是指电池片中出现细小裂纹，电池片的隐裂会加速电池片功率衰减，影响组件的正常使用寿命，同时电池片的隐裂会在机械载荷下扩大，有可能导致开路性破坏，隐裂还可能会导致热斑效应。 隐裂的产生是由于多方面原因共同作用造成的，组件受力不均匀，或在运输、倒运过程中剧烈的抖动都有可能造成电池片的隐裂。光伏组件在出厂前会进行EL成像检测，所使用的仪器为EL检测仪。该仪器利用晶体硅的电致发光原理，利用高分辨率的CCD相机拍摄组件的近红外图像，获取并判定组件的缺陷。EL检测仪能够检测太阳能电池组件有无隐裂、碎片、虚焊、断栅及不同转换效率单片电池异常现象。功率衰减分类及检测方法 光伏组件功率衰减是指随着光照时间的增长，组件输出功率逐渐下降的现象。光伏组件的功率衰减现象大致可分为三类：第一类，由于破坏性因素导致的组件功率衰减；第二类，组件初始的光致衰减；第三类，组件的老化衰减。其中，第一类是在光伏组件安装过程中可控制的衰减，如加强光伏组件卸车、倒运、安装质量控制可降低组件电池片隐裂、碎裂出现的概率等。第二类、第三类是光伏组件生产过程中亟需解决的工艺问题，在此不再赘述。光伏组件功率衰减测试可通过光伏组件I-V特性曲线测试仪完成。
2011年09月 工程质量问题的原因分析及对策 文/赖定启 摘 要：动车的碰撞不禁让人想起了工程质量控制。那些类似桥梁垮塌，沉陷等建设问题，虽然很少发生，但影响恶劣。施工单位如何维护自己的形象和荣誉，能否确保高质量的项目是非常重要的。 关键词：工程质量；监理；质量控制 中图分类号：TU712+.3 文献标识码：A 文章编号：1006-4117（2011）09-0316-01 学术探讨 一、原因 （一）业主的原因 （1）在勘察设计阶段。由于设计不当或是设计有缺陷的，或是设计深度挖掘不够，抑或是设计有遗漏，太多的变更或设计图纸和其他设计上的错误造成的质量事故已经是公认的第一杀手。 （2）在招投标阶段。有资质的的监理单位没有被委托，在标书评审、投标价格和质量上许多业主不能处理好关系。定标时业主总偏向于选择总承包商的价格低但不是那么合理的中标，从而给工程质量埋下了先天不足的隐患。 （3）在权限放的力度上。虽然监督单位是委员会，但有限的监理工程师职权使得权利与义务不匹配，这使得工程师在履行合同义务时，显得捉襟见肘，不能在被监理单位前树立权威，因此做不到有效的监督。 （二）承包商、设备、材料供应商的原因 （1）承包商如果呈现出遵守秩序的意识不强，缺乏施工经验，数量不合标准，技术薄弱，质量观念淡漠，老化，陈旧和过于机械，供应和使用不合格材料，甚至有些施工队伍缺乏一般的建筑知识。一些承包商没有竞标却参与该项目；虽然一些竞争性招标有参加，但挂着羊头卖狗肉，让另一支队伍的主体进入现场实际施工，有工程队附属国有建筑企业却私自接活。在这样的市场环境下，尽管施工单位使出全部招数，也是防不胜防，难以收到预期的效果。 （2）以最低的价格投标，低价中标的承包商，为了挽回经济损失，不顾一切不择手段的偷工减料，他们算是降低工程质量的特洛伊木马。 （3）一个个转手，一次次降低价格，使得原工程造价不高，一降再降，最终的承包商街道的价格已经不足以完成项目建设所需的资金。因此他更会不顾一切不择手段。 （三）监督的原因 （1）一些监理单位职业道德水平差，甚至与被监督单位互相勾结。就像某些警察与红灯区的关系一样，成为了恶现象的保护伞。 （2）监督名存实亡。一些项目业主的监督，聘请的职位或者是人员只是为了应付上级检查，工程师们一直搁置，不履行监督职责，成为一种摆设。 （3）没有参加开展工程监理招投标的监理单位。依靠上级监督部门的指示，开展工程监理。这样自然会有纰漏，监督工作不纳入市场经济的轨道，从而导致丧失竞争监督意识。质量会降低那简直是一定的。 二、施工单位对策 施工单位质量控制作为施工工作“三大控制”之一。无论是小质量缺陷，还是大的质量事故，只要是质量有关的问题发生，如果没有有效的预防措施，施工单位要承担全部责任。为此，建设单位应当采取下列措施： （一）施工合同严格遵守。施工单位的主要依据之一是合同（包括委托合同，施工合同的监督），合同范围内的任务是建设单位应该完成的，这里强调的是合同范围内的任务，越位不行，错位更不行。只有自觉地按照合同履行，并研究合同才能提高产品质量的控制力度。危险的做法就是违背合同的任何做法。 （二）原材料质量要严格把关。严格审查材料质量的证明书，出厂合格证，检测报告是在原材料进厂或进入工程前必须要检验的，甚至还应该进行抽样复检如果有必要的话。不合格的水泥，钢铁和其他原材料，应责令退还，并坚决杜绝不合格的材料入厂直至项目结束。 （三）严格的流程控制。施工单位应动态跟踪，是否按照合同规定，是否施工规范，是否按设计要求，在整个施工过程中都要一路跟踪，以确保整个过程不出问题。质量跟踪详细记录，质量评估要有具体报告，配合审查测试，评估测试程序，如果是有违背的，绝不签字，不让不合格产品进入下一道工序。 （四）严格的中期计量支付。中期计量和支付合同是施工单位被赋予的最有力的武器的权利，这作为一种手段来控制投资是质量控制的重要手段。不支付不合格的项目，事实上，对劝阻承包商的各种坏念头也是一个很好的教育，提醒他们增强质量意识，认真贯彻落实“三检”，减少质量问题的发生。 （五）正确处理好质量，进度和投资三者之间的关系。在一般情况下，施工单位的直接关注对象是所取得的进展，有时赶进度经常发生在一个非常敏感的时期，甚至施工单位被命令抢进度。而进度款自然会是他们争取的对象，从而在过程中有意或无意地忽视了工程的质量。因此，我们必须保持清醒的头脑，并有足够的统筹力即不利影响进度也不便宜了施工单位，原则和坚定的立场是必需的。质量、进度和投资三者既对立又统一，在我国目前形势下，施工单位比建设单位更重视工程质量。 （六）验收程序严格执行。工程验收是对单一的项目或整个项目测试评估，建设单位应当认真对待的标志性环节。单项工程通过验收，不仅意味着承认项目的完成度，但同时也意味着，后续工作的开始。如果不持有谨慎的态度去验收项目（特别是隐蔽工程），更严重的事故就会随之而来，造成的损失难以想象。因此，参加验收工作的各方达应在验收过程中，对工程中存在的质量缺陷，应答成共识。 结论：项目法人责任制，招标制度和建设监理制能否有效实施是关键，这已经是被事实证明了的。各方参与该项目的水平的整体质量，工程质量，具有至关重要的影响。为此，要保证质量，这是法律规定应采取的行为，为此，要抓好工程质量，就须依法办事，依合同办事，确保“三制”和“三元制衡”在建筑市场中落到实处。一个良好的外部环境能否提供给施工单位，同时，施工单位能否提高职业道德，能否加强质量意识，能否独立工作，才是消除质量问题，防止质量事故的最终决定因素。 作者单位：湖北工业大学参考文献： [1][英]罗德尼.特纳项目管理手册[M].北京:清华大学出版社,2002. [2]梁世连.惠恩才.工程项目管理学[M].大连:东北财经大学出版社,2001 [3]宗泓荣.建筑病害诊治实例与工程质量保证[M].北京:中国计划出版社,2006 [4]夏信华.项目管理浅论[J].建筑时报,2006. [5]建筑工程施工质量验收统一标准.gb50300-2001[S].北京:中国建筑工业出版社,2001. 316 2011.09
交通公路工程质量监督的问题分析李建冬 发表时间：2017-08-24T16:21:24.703Z 来源：《基层建设》2016年20期作者：李建冬 [导读] 摘要：交通公路特有的建造质量，密切关联着群众安全、经济利益等。为此，提升建造质量，是应被注重的侧重点。 身份证号：23010319691001xxxx 摘要：交通公路特有的建造质量，密切关联着群众安全、经济利益等。为此，提升建造质量，是应被注重的侧重点。工程配套架构下的质量监督，不能脱离查验的细节。公路工程预设的质量监督，是质量保障建构的最佳体系。细化的监督，贯穿建造之中的多重阶段。公路施工特有的质量管控，是项目之中的侧重任务。本文明晰了交通公路关涉的质量监督，解析了关联着的各类疑难。 关键词：交通公路工程；质量监督；问题解析 公路工程特有的建造项目，关涉多个层面，凸显了复杂的倾向。公路质量查验特有的影响要素，可分成初始时段的设计思路、选出来的建造工艺、配套框架内的建造机械、场地固有的地质特性、采购进来的多重材料、拟定好的规制机制。全方位架构下的质量管控，应能维持惯常的建造秩序，保障工程质量。细分监督阶段，在各个时段中，采纳可行特性的监督手段，提升综合成效。 一、前序时段的监督 （一）审慎查验资质 真正开工以前，应能依循业主申报过来的申请书、配套范畴的其他材料，审慎辨识资质。应被查验的文件，包含项目附带着的批复文件、招投标关涉的文件。建设主体及选出来的施工主体、监理拟定好的合同文本，也应予以查验。前期时段的这种审批，包含根本资质、对应着的资信状态、施工者备有的资质证。 （二）现场自检 施工单位特有的自检流程，有着凸显价值。着手建造前，应能深入场地，建构自检组织，并拟定明晰的运作步骤。设定好的自检组织，应能备有真实资质。对于场地范畴的承包主体，逐一予以核对。筛选出来的自检职员，应当是专职，同时依循设定好的自检方式，来查验建造质量。配套架构中的检定设备，应能达到预设的验收水准。若没能经由许可，不可开始建造。 （三）市场范畴的监理 公路工程细分出来的项目偏多，可用的监理人才，也是缺失的。潜藏着的监理漏洞，是总体水准没能提升、人员素养层级偏低、业务素养不佳。有的监理职员，并不带有专门资质。这样的状态，限缩了设定好的建造质量。为此，应当依循验收规范、各时段的质量检定指标，明晰细化的监理流程。对于设定出来的图纸，提出精准要求。采纳全面管控，审慎确认这一时段的总目标、侧重控制必备的事项。 二、建造时段的监管 公路建造之中的监管，包含现场范畴的管控、有着巡回特性的施工查验。选出来的多重手段，是评判质量的本源根据。施工时段之内的管控，密切关联着监理特有的质量水准。细化的监管手段，包含如下层级： （一）设定检验规程 公路工程配有的检验指标，是技术规程关涉的质量评判指标。质量检定依循的总体指引，是检验之中的规范化，以及机制化。拟定好的检验内容，涵盖了场地累积着的原材料、制备成的半成品、公路工程预设的整体框架、细化的各类部件。设定好的查验指标，包含多层级的力学特性。把潜藏着的质量故障，消解在初始环节。选出来的检定手段，是采纳某规格的仪器，精准反应测定出来的数值。若工程预设了复杂态势下的施工工艺，则配套特性的查验标准，还会更为复杂。经由监理认可，才可签字确定。 （二）强化试验技术 开始建造时，先要查验运送进来的材质质量。例如必备钢材、某规格下的水泥沥青、场地堆积着的生石灰、某规格的砂石。若质量没能合格，不可进场施工。路基土特有的敲击试验，能够辨识土体固有的含水量、最大范畴的干密度。路段布设好的基层、沥青制备出来的路段面层，都应予以击实试验。这样做，能确认最佳数值下的配合比。对于设定好的侧重部位、带有隐蔽特性的分支工程，应能跟班检验，并布设旁站监理。若发觉不合规的分支工程，则予以返工。 （三）注重薄弱部分 交通公路预设的各类工程，都存在查验之中的薄弱部分。如原材特有的进场环节，应被审慎查验；路基建构及特有的其他地段建造，也被划归成细化的偏弱部分。有序查验进场源头，管控拟定好的材料质量。原材特有的进场许可、定期时段的查验等，都能够限缩不合规的原材入场。监理特有的方式，可以整合着常规特性的查验、某时段的抽检。 目测及依托着科技的检测，应当配合采纳。有序管控拟定好的目标工程，确保质量合规。例如：砂石配料特有的含泥量、石材特有的抗压状态、运送进来的水泥序号、构架设计预设的强度规格。慎重查验路段强度特有的匹配性、设定好的标准试验。此外，混合配料特有的配合比，也被设定成侧重查验的部分。实体实测预设的关键指标，应预留足够的查验时间。 （四）施工管控及检定 交通公路布设着的路段，常包含沥青制备成的混凝土。依循拟定好的规格要求，有序管控混合配料特有的质量规格。在碾压以后，依照技术范畴内的多重指标，妥善检定路段。搜集得来初始记录，慎重记下测定出来的各类数值。公路场地布设着的基层，应能辨识它的平整度。检测必备的直尺，应设定最佳尺度。 三、竣工时段的监督 路段竣工以后，应做好这一时段的管控及把关。针对惯常发现的、实体范畴的路段弊病，应能随时辨识出来。若建造好的公路，没能合乎预设的质量规格，不可投入接续的运用之中。这样做，能规避劣质特性的路段工程，伤害到生命财产。督促特有的施工主体，随时搜集并归整竣工资料。竣工时段的材料查验、对应着的监督，应能保障拟定好的各类资料，都是完备的、真实的。对于遗留下来的多重疑难，予以跟踪整改。依循描画出来的公路图纸，慎重予以整改。交付的路段，应能顺畅运行，确保舒适运行。 四、结语 质量管控预设的总目标，是全程情形下的活动进程。业主特有的监理重点，涵盖全程时段的质量查验，也涵盖设定好的规制目标。公路工程配有的管理体系，整合了本源的规划、质量查验及接续的验收、质量评判及解析、调研得来的反馈信息。公路产品耗费掉的建造周期偏长，受到变更着的外在影响。这样的要素，都添加了建造之中的难度。质量监督预设的各类步骤，应能同样注重，不断提升各时段的
网状隐裂原因 1.电池片在焊接或搬运过程中受外力造成. 2.电池片在低温下没有经过预热在短时间内突然受到高温后出现膨胀造成隐裂现象 组件影响： 1.网状隐裂会影响组件功率衰减. 2.网状隐裂长时间出现碎片，出现热斑等直接影响组件性能 预防措施： 1.在生产过程中避免电池片过于受到外力碰撞. 3.EL测试要严格要求检验. 网状隐裂 EVA脱层原因 1.交联度不合格.(如层压机温度低，层压时间短等)造成 2.EVA、玻璃、背板等原材料表面有异物造成. 3.EVA原材料成分(例如乙烯和醋酸乙烯)不均导致不能在正常温度下溶解造成脱层 4.助焊剂用量过多，在外界长时间遇到高温出现延主栅线脱层 组件影响： 1.脱层面积较小时影响组件大功率失效。当脱层面积较大时直接导致组件失效报废 预防措施：
1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验,并将交联度控制在85%±5%内。 2.加强原材料供应商的改善及原材检验. 3.加强制程过程中成品外观检验 4.严格控制助焊剂用量，尽量不超过主栅线两侧0.3mm 硅胶不良导致分层&电池片交叉隐裂纹原因 1.交联度不合格.(如层压机温度低，层压时间短等)造成 2.EVA、玻璃、背板等原材料表面有异物造成. 3.边框打胶有缝隙，雨水进入缝隙内后组件长时间工作中发热导致组件边缘脱层 4.电池片或组件受外力造成隐裂 组件影响： 1.分层会导致组件内部进水使组件内部短路造成组件报废 2.交叉隐裂会造成纹碎片使电池失效，组件功率衰减直接影响组件性能预防措施： 1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验。 2.加强原材料供应商的改善及原材检验. 3.加强制程过程中成品外观检验 4.总装打胶严格要求操作手法，硅胶需要完全密封 5.抬放组件时避免受外力碰撞硅胶不电池交 良分层叉隐裂纹 组件烧坏原因 1.汇流条与焊带接触面积较小或虚焊出现电阻加大发热造成组件烧毁
酸奶在贮存及销售过程中，特别是在常温下销售及贮存很容易出现胀包，酸奶由于产气菌主要是酵母菌与其它产气杂菌作用而产生气体，使酸奶变质的同时也使酸奶的包装气胀。 原因分析 污染酸奶而使酸奶产气的产气菌主要是酵母菌和大肠杆菌，其污染途径主要在以下几方面： （1）、菌种被产气菌污染（主要是酵母菌污染）； （2）、生产过程中酸奶被酵母菌和大肠杆菌污染； （3）、酸奶包装材料被酵母菌和大肠杆菌污染。 （4）、包材本身不合格使外界微生物侵入而造成的污染。 （5）杀菌不彻底有产气菌未杀死的污染。 （6）、生产工艺中杀菌机杀菌参数设定不正确而残留产气菌的污染。（7）在灌装时破坏无菌环境使外界微生物侵入而造成的污染。 控制措施 （1）、继代菌种在传代过程中要严格控制环境卫生，确保无菌操作，可用一次性直接干粉菌种来解决继代菌种存在的一些避病； （2）、严格控制生产过程中可能存在的污染点和一些清洗不到的死角。如设备杀菌、发酵罐、酸奶缓冲罐、进出料管、灌装设备、配料设备等一定要清洗彻底，以后再进行杀菌，杀菌温度一般为90℃以上（设备出口温度）并且
保证20—40分钟，杀菌效果的验证可采取涂抹试验来检验杀菌效果，生产环境用空降来检测空气中酵母菌是否超标，若超标可采取二氧化氯喷雾，乳酸薰蒸、空气过滤等措施来解决空气污染，采取空气降落法来检验空气中酵母、霉菌数，一般生产环境空气中酵母、霉菌数为≤50个/平板，另外严格控制人体卫生，进车间前一定要严格消毒，生产过程中经常对工作服、鞋及人手进行涂抹试验，确保人体卫生合格，加强车间环境、设备等方面的消毒、杀菌工作，确保大肠杆菌无论是在工序还是成品中的检验都是未检出的状态；（3）、包材在使用前涂抹方法检测微生物的数量，在生产时可用紫外线杀菌或双氧水灭菌等方法来控制，并且要严格控制好包材贮存的环境质量；（4）、也可采取在酸奶中添加一定量的抑制酶（抑制酵母和霉菌）来解决此问题； （５）、杀菌要彻底，酸奶中不能有颗粒物质存在，若有会影响杀菌的彻底性。 （６）、杀菌机参数设定要达到在保质期内不发生任何变质，酸奶属于高酸性产品，杀菌温度一般不用太高。 （７）、严格按无菌操作要求规程操作。 搅拌型酸奶常见的质量问题及控制措施-产品发霉酸奶在销售、贮运过程中有霉菌生长，长出霉斑，从而使酸奶发生变质。 原因分析
龙源期刊网 https://www.doczj.com/doc/0413854951.html, 公路工程的施工质量管理问题分析 作者：未丽飞 来源：《城市建设理论研究》2013年第26期 摘要:公路工程一般都具有工程量大、工期长、施工面分散等特点，给工程的施工管理带来一定的难度，并且还受到地质条件及自然环境的影响，同时施工单位的管理水平和管理技术也是重要的影响因素，所以给公路工程施工质量通病的治理增加了困难。本文结合笔者多年的施工经验，对影响公路工程项目质量的因素进行了分析，并提出了控制措施。 关键词：公路施工质量因素措施 中图分类号：TE42 文献标识码：A 文章编号： 一、引言 公路工程质量管理问题，给公路建设带来严重危害，也对企业的形象不利，还影响到企业的投资效益。我国的质量管理是借鉴其他国家而来的，是否适应我国的整体形势以及社会实际情况有待于考验。目前我国公路工程中制定了非常详细的作业流程以及质量标准，但是由于种种原因，很多公路的建设不达标，甚至会出现一些豆腐渣工程，建设好之后未经使用就必须整修。一条公路如果修建的质量很差，需要在其后的使用过程中一直的修补，花费大量的物力财力。 公路工程项目涉及到招投标、签订合同、设计、施工、检测等多个环节，各个进程要顺利进行，科学有效的管理体制必不可少。合理的管理制度有助于工程项目各个环节有条不紊的进行，是工程项目顺利进行和质量合格的重要保证。尽管当前在工程管理方面已经建立了招投标制度、合同管理制度和监理制度等，然而，这些制度在实施方面仍存在许多问题。如众所周知的招投标中的暗箱操作、低价中标、压价竞标，权利寻租的代价便是工程质量无法得到有效的保障。 二、公路工程质量管理措施 1 提高全员质量意识 对于工程管理来说，并不仅仅是某个领导或者管理人员的责任，而是需要全员参与、全过程管理，是一个不断反复、不断强调的过程，需要加强上下级之间、管理部门之间以及各参建单位的良好配合与协调。在确保有效沟通的基础上，强化监督管理手段，增强整体意识，形成良好的质量管理氛围。在经济社会发展中，质量管理与经济效益挂钩。在工程实施过程中，应注意避免本末倒置，认识到内在结构物的质量才是关键所在，一旦出现问题，必须返工处理。当前，很多公路工程项目已经对项目经理、施工队提出明确要求，各部门、各岗位应树立责任意识，将质量管理制度细节化，提高可操作性，确保落实到位。
