太阳能光伏组件接线盒测试常见问题分析
摘要：本文阐述了户外组件使用中因接线盒问题引起的故障，以及 TUV、UL 认证测试过程中因接线盒问题而出现的失败项，从技术角度对接线盒的质量进行初步分析和探讨。
光伏组件接线盒的主要作用是连接和保护太阳能光伏组件，传导光伏组件所产生的电流。光伏组件接线盒作为太阳能电池组件的一个重要部件，是集电气设计、机械设计和材料应用于一体的综合性产品，为用户提供了太阳能光伏组件的组合连接方案。
目前，中国组件制造商生产的组件很多都存在不少的质量问题和隐患，而其中很大一部分组件质量问题来自于接线盒自身的设计和品质。作为光伏组件制造商的配套企业，接线盒制造商不仅需要对组件制造商负责，更需要对终端客户负责，特别是对使用过程中人身安全的保护。所以，优化接线盒结构设计、提高质量是所有接线盒制造企业的首要任务。
常州天华新能源科技有限公司（简称“天华新能源”）下属常州华阳光伏检测技术有限公司（简称“华阳检测”，于 2009 年 12 月获得了 CNAS 实验室认可，认可范围包括光伏组）件、光伏材料共 119 项检测能力。公司自 2008 年开始进行接线盒检测（依据标准：
VDE0126-5:2008），讫今共完成 30 家接线盒供应商、50 多款接线盒的检测和质量分析，获得了大量的检测数据。
结合光伏组件户外使用的实际情况，我们总结出目前接线盒常见失败项目主要有：IP65防冲水测试、结构检查、拉扭力试验、湿漏电试验、二极管温升试验、环境试验、750℃灼热丝试验。
接线盒测试常见失败项目统计图：
注：每种测试按照100% 考虑一、户外组件因接线盒问题引起的故障图片
接线盒引线端子烧毁
接线盒烧毁——引起组件背板烧焦——组件碎裂
二、接线盒在认证测试中常见失败项目及原因分析
1．接线盒 IP65 防冲水测试
防水性能是接线盒性能的重要指标。认证测试中，先进行老化预处理测试，然后进行防冲水测试，再通过外观结构检查和工频耐压测试进行评判。测试能否顺利通过，取决于接线盒的密封保护程度，而接线盒的密封保护直接影响到成品组件的防触电保护和漏电防护的等级。就目前常规构造的接线盒而言，其设计和材料的缺陷已在认证测试中显露无疑。
图 1 IP65 防冲水测试测试图片
接线盒防冲水测试失败的主要现象大致分为以下几种：
⑴、接线盒密封盒体内大量积水；
⑵、接线盒盒体与背板材料不匹配；
⑶、接线盒的密封螺母开裂失效；
⑷、接线盒在老化预处理测试中盒体变形；
⑸、接线盒密封圈老化预处理测试后失效，或其他原因。
通过对以上测试过程中出现的失败现象进行研究分析，得出以下几点失败原因：
（1）、盒体的锁扣设计：
锁扣设计成两扣模式可能是导致试验失败的主要原因。两扣模式使得盒盖受力集中在二点，加上盒盖面积较大，导致其余各点受力很不均匀。特别是在高温时，其余各点受密封圈热胀、
材料受热变软的影响，导致接线盒龇口，影响盒体的密封性，从而在 IP65 防水测试中失败（如图 2）。
另外，接线盒经过 240 小时老化试验后，密封圈虽未脱落，但盒体、盒盖有变型，也会影响到盒体的密封性。
图 2 防水测试后接线盒变形、大量积水
图 3 老化试验后盒盖变形影响密封导致积水
（2）接线盒密封圈的橡胶材料选择不当：
由于密封圈材料的选择不适合，在接线盒经过240小时老化预处理测试后，其延伸率和收缩率降低，密封圈材质硬度升高，降低了盒体与盒盖的密封性能，导致密封圈不能完全密封盒体和盒盖的槽口，致使水流渗入，防冲水测试失败。（如图4）
图4 密封圈老化试验后密封不到位，水流渗入
（3）接线盒盒体塑料与太阳能组件密封胶在老化预处理测试后，粘合性失效（如图5）。
图5 接线盒与硅胶粘结失效
（4）密封螺母材质选择不当：接线盒在老化预处理测试后，密封螺母发生断裂，也是造成接线盒防冲水失败的原因。
2．接线盒湿热试验
湿热试验对于接线盒来说是一个相当严酷的环境试验，接线盒湿热试验失败的主要现象有以下几种：
⑴、湿热试验后接线盒盒体碎裂失效；
⑵、湿热试验后接线盒盒体和盒盖密封变形；
⑶、湿热试验后接线盒与背板脱落；
⑷、湿热试验后电气连接不可靠；
⑸、湿热试验后接线盒电缆的抗拉扭性能减小，爬电距离、电气间隙减小
(6)、其他现象。
图6 湿热试验后接线盒变形图7 湿热试验后
接线盒与背板脱落
图8 湿热试验后接线盒失效
湿热试验失败可能的原因大致有以下几点：
（1）、盒体PPO材料的选择不当或用料不纯；
（2）、密封螺母开裂导致在湿热之后电缆的抗拉扭性能削弱，或者直接开裂；
（3）、接线盒盒体与硅胶不匹配，长时间高温高湿后接线盒与硅胶脱落；
（4）、其他原因。
3、接线盒盒体灼热丝测试
接线盒盒体750℃灼热丝测试，是接线盒生产商选用接线盒材质的重要测试项目，也是
接线盒认证测试中较易失败的项目之一。测试中，根据盒体材料从开始燃烧到火焰熄灭的时间长短，判定该接线盒是否能适合今后在户外使用。
其主要试验过程如下图所示：
图9 接线盒支撑带电体部分开始燃烧图10 接线盒支撑带
电体部分继续燃烧
图11 火焰熄灭的时间
根据图9、10、11所示，接线盒支撑带电体部分在进行750°C灼热丝测试时，火焰熄灭时间Te为44.92s，不符合接线盒标准中灼热丝测试的要求。测试失败的主要原因是，接线盒材质无法承受灼热丝元件在短时间内所造成的热应力，不符合灼热丝测试的要求（没有火焰或是火焰可以在30s内自动熄灭）。
4.接线盒常规测试其他失败项（部分）
（1）、工频耐压测试失败，见图12所示。其失败原因主要为爬电距离/电气间隙不足、环境试验之后绝缘性能受到损害(由于材料方面的原因)。
图12工频耐压测试
（2）、接线盒带电部件抗腐蚀强度不足，其原因为金属件铜质选型和表面处理不当。
图13 带电部件抗二氧化硫腐蚀能力不足
三、光伏组件接线盒质量改进建议
作为光伏组件的配套产品，接线盒所占成本不及电池成本十分之一，但却是决定光伏组件最终能否正常工作的重要部件。在此，笔者提出接线盒质量改进的几点建议：
1、将盒体、盒盖分体，由密封圈密封的设计，改进为盒体、盒盖压接一体式密封处理，加
强整个接线盒结构密封性和密封强度。
2、根据目前组件认证、制造、使用的需要，建议接线盒内预留扩展连接座；装配不同规格的二极管可以随时改变接线盒的最大工作电流；根据组件生产工艺在接线盒装配中保留密封胶和灌封胶两种安装方式。
3、考虑在接线盒盒盖设置导气阀以导出盒体内部热量，或在接线盒内部采用薄片状金属端子，增加散热片，以达到降温的作用。
4、通过系列测试，研究不同类型硅胶和不同材质背板材料的相互匹配性，为光伏组件
制造商提供接线盒安装、使用、匹配的整套解决方案。
竭诚为您提供优质文档/双击可除光伏组件接线盒规范 篇一：光伏接线盒认证技术规范(初稿) cgc 北京鉴衡认证中心认证技术规范 cgc/gF00x：20xx 地面用光伏组件接线盒技术要求和试验方法 technicalspecificationsandtestmethodsofjunctionboxe susedin terrestrialpVmodules (备案稿) 200x-x-xx发布200x-x-xx实施 北京鉴衡认证中心发布 目次 前言................................................. (iii) 标题：地面用光伏组件接线盒技术要求和试验方
法 (1) 1范围................................................. .. (1) 2规范性引用文件................................................. (1) 3术语和定义................................................. . (2) 4技术要求................................................. (5) 4.1概述................................................. (5) 4.2电击防护................................................. .. (5) 4.3接口及连接方法................................................. .. (6)
CNCA/CTS0009-2014 中国质量认证中心认证技术规范 CQC3309—2014 光伏组件转换效率测试和评定方法 Testing and Rating Method for the Conversion Efficiency of Photovoltaic (PV) Modules 2014-02-21发布2014-02-21实施 中国质量认证中心发布
目次 目次.................................................................................... I 前言.................................................................................. II 1范围 (1) 2规范性引用标准 (1) 3术语和定义 (1) 3.1组件总面积 (1) 3.2组件有效面积 (1) 3.3组件转换效率 (2) 3.4组件实际转换效率 (2) 3.5 标准测试条件 (2) 3.6 组件的电池额定工作温度 (2) 3.7 低辐照度条件 (2) 3.8 高温度条件 (2) 3.9 低温度条件 (2) 4测试要求 (2) 4.1评定要求 (2) 4.2抽样要求 (3) 4.3测试设备要求 (3) 5测试和计算方法 (4) 5.1预处理 (4) 5.2组件功率测试 (4) 5.3组件面积测定 (6) 5.4组件转换效率计算 (6)
前言 本技术规范根据国际标准IEC 61853:2011和江苏省地方标准DB32/T 1831-2011《地面用光伏组件光电转换效率检测方法》，结合光伏组件产品测试能力的现状进行了编制，旨在规范光伏组件转换效率的测试与评定方法。 本技术规范由中国质量认证中心（CQC）提出并归口。 起草单位：中国质量认证中心、国家太阳能光伏产品质量监督检验中心、中国电子科技集团公司第四十一研究所、中广核太阳能开发有限公司、中国三峡新能源公司、晶科能源控股有限公司、上海晶澳太阳能科技有限公司、常州天合光能有限公司、英利绿色能源控股有限公司。 主要起草人：邢合萍、张雪、王美娟、朱炬、王宁、曹晓宁、张道权、刘姿、陈康平、柳国伟、麻超。
河南工程学院 《光伏材料设计》 实习实训报告书 太阳能光伏电池的设计与制作2016 -2017学年第二学期 学院：赵博 学生姓名：理学院 学号：201411004215 学生班级：应用物理1442 指导教师：牛金钟赵瑞锋 日期：2017 年6 月14日
摘要：太阳能光伏电池的设计与制造是我们本专业的最主要内容之一，本次实训的目的是让我们更加深刻了解太阳能光伏电池的发电原理，了解太阳能电池组件的生产流程和生产工艺，了解太阳能光伏电池的应用，并且制作一件太阳能光伏电池板。本文主要讲的是本次的太阳能光伏太阳能电池制作过程，包括选择制作材料，电池板的设计，焊接太阳能电池片，组装太阳能电池，以及对电池组件进行测试。 关键词：电池组件设计组装测试
目录 一、简介 (1) 二、材料及其性质 (1) 1.黏结剂 (1) 2.玻璃-上盖板材料 (1) 3.背面材料 (1) 4.边框 (1) 5.接线盒 (2) 6.硅胶 (2) 7.电池片 (2) 三、设计原理及组装 (2) 1.设计原理 (2) 2.太阳能电池组件设计 (3) 3.电池组件的制作 (3)
一、简介 太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。太阳能电池又称为“太阳能芯片”或“光电池”，是一种利用太阳光直接发电的光电半导体薄片。通常采用硅半导体 二、材料及其性质 真空层压封装太阳能电池，主要使用的材料有黏结剂、玻璃、复合模、连接条、铝框等。合理地选用封装材料和采取正确的封装工艺能保证太阳能电池的高效利用并延长使用寿命。优良的太阳能电池组件，除了要求太阳能电池本身效率高外，优良的封装材料和合理的封装工艺也是不可缺少的。 1.黏结剂 黏结剂是固定和保证电池与上、下盖板密合的关键材料，要求可见光范围内具有高透光性，抗紫外线老化；具有一定弹性，可缓冲不同材料见的热胀冷缩；具有良好的电绝缘性能和化学稳定性，不产生有害电池的气体和液体；具有优良的气密性，适用于自动化的组件封装。本次实训中采用的是EVA膜。 2.玻璃-上盖板材料 玻璃是覆盖在电池板正面的上盖板材料，构成组件最外层，既要求透光高，又要坚固，耐风霜雨雪，经受沙砾冰雹冲击，起到长期保护电池作用。 普通玻璃体内含铁量过高及玻璃表面的光反射过大是降低太阳能利用率的主要原因。目前在商业化生产中标准太阳能电池组件的上盖板材料通常采用低铁钢化玻璃，其特点是：透光率高、抗冲击能力强、使用寿命长。厚度一般为3.2mm，透光率达90%以上，对于波长大于1200nm的红外线有较高的反射率，同时能耐太阳紫外线的辐射。 3.背面材料 组件底板对电池既有保护作用又有支撑作用。对底板的一般要求为：具有良好的耐气候性能，能隔绝从背面进来的潮气和其他有害气体：在层压温度下不起任何变化：与黏结材料结合牢固。一般所用的底板材料为玻璃、铝合金、有机玻璃以及PVF复合膜等。目前生产上较多应用的是PVF复合膜。 4.边框 平板式组件应有边框，以保护组件和便于组件与方阵支架的连接固定。边框
太阳能光伏组件接线盒测试常见问题分析 摘要：本文阐述了户外组件使用中因接线盒问题引起的故障，以及 TUV、UL 认证测试过程中因接线盒问题而出现的失败项，从技术角度对接线盒的质量进行初步分析和探讨。 光伏组件接线盒的主要作用是连接和保护太阳能光伏组件，传导光伏组件所产生的电流。光伏组件接线盒作为太阳能电池组件的一个重要部件，是集电气设计、机械设计和材料应用于一体的综合性产品，为用户提供了太阳能光伏组件的组合连接方案。 目前，中国组件制造商生产的组件很多都存在不少的质量问题和隐患，而其中很大一部分组件质量问题来自于接线盒自身的设计和品质。作为光伏组件制造商的配套企业，接线盒制造商不仅需要对组件制造商负责，更需要对终端客户负责，特别是对使用过程中人身安全的保护。所以，优化接线盒结构设计、提高质量是所有接线盒制造企业的首要任务。 常州天华新能源科技有限公司（简称“天华新能源”）下属常州华阳光伏检测技术有限公司（简称“华阳检测”，于 2009 年 12 月获得了 CNAS 实验室认可，认可范围包括光伏组）件、光伏材料共 119 项检测能力。公司自 2008 年开始进行接线盒检测（依据标准： VDE0126-5:2008），讫今共完成 30 家接线盒供应商、50 多款接线盒的检测和质量分析，获得了大量的检测数据。 结合光伏组件户外使用的实际情况，我们总结出目前接线盒常见失败项目主要有：IP65防冲水测试、结构检查、拉扭力试验、湿漏电试验、二极管温升试验、环境试验、750℃灼热丝试验。 接线盒测试常见失败项目统计图：
注：每种测试按照100% 考虑一、户外组件因接线盒问题引起的故障图片 接线盒引线端子烧毁
1.1.1组件电性能测试 1 组件测试仪校准：开始测试前使用相应的标准板校准测试仪；之后连续工作四小时（或更换待测产品型号）校准测试仪一次。 2 标准板选用：测试单晶硅组件使用单晶硅标准板；测试多晶硅组件使用多晶硅标准板。 测试120W以上（包括120W）组件：使用160W标准板校准测试； 测试50～120W（包括50W）组件：使用80W标准板校准测试； 测试30～50W（包括30W）组件：使用30W标准板校准测试； 测试30W以下组件：使用15W标准板校准测试。 3 短路电流校准允许误差：±3%。 4 每次校准后填写《组件测试仪校准记录》。 2 组件的测试: 1太阳模拟器光强均匀度测试：①太阳模拟器光强均匀度≤3%；②每周一、四校正测试一次。 2 太阳模拟器光强稳定性测试：①太阳模拟器光强稳定性≤1%；②每天测试前校正测试一次。 3电池组件测试前，需在测试室内静止放置24小时以上，然后进行测试。 .4 测试环境温度湿度：①温度：25±3℃；②湿度：20～80%；③测试室保证门窗关闭，无尘。 3组件重复测试精度：＜±1%。 12.4组件电性能参数： 12.4.1国内组件：①三十六片串接：工作电压：≥16.0V；开路电压: ≥19.8V。 ②七十二片串接：工作电压：≥33.5V；开路电压: ≥42.4V。 ③六十片串接：工作电压：≥28.0V；开路电压: ≥34.0V。 ④五十四片串接：工作电压：≥25.0V；开路电压: ≥32.0V。 ⑤功率误差：±3%。 12.4.2国外组件：①三十六片串接：工作电压：≥16.8V；开路电压: ≥20.5V。 ②七十二片串接：工作电压：≥33.5V；开路电压: ≥42.4V。 ③六十片串接：工作电压：≥27.4V；开路电压: ≥34.0V。 ④五十四片串接：工作电压：≥25.0V；开路电压: ≥32.0V。 ⑤功率误差 2.0 仪器/工具/材料 2.1 所需原、辅材料：1.外观检查合格的组件 2.2 设备、工装及工具：1.组件测试仪；2.标准组件； 3.合格印章 3.0 准备工作 3.1 工作时必须穿工作衣，鞋;做好工艺卫生，用抹布清洗工作台 3.2 按《太阳能模拟器操作规范》开启并设置好组件测试仪;每班次开始生产测试前必须用标准
光伏组件PID效应 随着光伏行业的不断发展光伏电站的应用地从荒无人烟的戈壁大漠到阳光灿烂的内陆、沿海城市，应用环境的不同造成了光伏电站的发电效率的差异性。组件的PID效应作为影响电站发电量的重要因素之一，受到了业界的广泛关注。 随着光伏行业的不断发展，光伏电站的应用地从荒无人烟的戈壁大漠到阳光灿烂的内陆、沿海城市，应用环境的不同造成了光伏电站的发电效率的差异性。组件的PID效应作为影响电站发电量的重要因素之一，受到了业界的广泛关注。那么PID效应的成因和危害是什么？究竟什么方案是抑制PID效应最可靠的方法呢？ 1、PID效应的危害有哪些？ PID效应（Potential Induced Degradation）又称电势诱导衰减，是电池组件的封装 材料和其上表面及下表面的材料，电池片与其接地金属边框之间的高电压作用下出现离子迁移，而造成组件性能衰减的现象。 下表为组件PID效应测试前后的参数及I-V曲线对比0#（标签值），通过对比明显可 以看出PID效应对太阳能电池组件的输出功率影响巨大，是光伏电站发电量的“恐怖杀手”。 功率对照表 I-V曲线（PID效应测试前）I—V曲线(PID效应测试后) 2、为什么会发生PID效应？
通过光伏电池组件厂商和研究机构的数据表明，PID效应与组件构成、封装材料、所处环境温度、湿度和电压有着紧密的联系。 1）太阳能电池组件的构成 太阳能电池组件由玻璃+EVA+电池片+EVA+TPT+边框构成，各个部分的组成详见下图。 太阳能电池组件的构成 2）PID效应发生的过程 目前对组件发生PID效应的真正原因说法不一，比较典型的解释如下： （1）潮湿、高温的环境容易产生水蒸气，水蒸气通过封边硅胶或背板进入组件内部； （2）EVA（乙烯—醋酸乙烯共聚物）的酯键在遇到水后发生反应，生成可自由移动的醋酸； EVA水解反应方程式 （3）醋酸和玻璃中的纯碱（Na2CO3）反应将Na+析出，在电池内部电场作用下移动至电池表面，造成玻璃体电阻降低；
太阳能光伏组件制造技术习题答案 习题1 1.画图说明太阳能电池的工作原理。 答：PN结光生伏特效应示意图如图1-8所示，其工作原理如下：当太阳光照射到半导体表面时，半导体内部N区和P区中原子的价电子受到太阳光子的冲击，通过光辐射获取到超过禁带宽度E g的能量，脱离共价键的束缚从价带激发到导带，由此在半导体材料内部产生出很多处于非平衡状态的电子—空穴对。这些被光激发的电子和空穴，或自由碰撞，或在半导体中复合恢复到平衡状态。其中复合过程对外不呈现导电作用，属于光伏电池能量自身损耗部分。光生电子-空穴对在耗尽区产生后，立即被内建电场分离，光生电子被推向N 区，光生空穴被推向P区。因此，在P区有过剩的空穴，在N区有过剩的电子，如此便在PN结两侧形成了正负电荷的积累，产生与势垒电场方向相反的光生电动势，也就是光生伏特效应。将半导体做成太阳能电池并外接负载后，光电流从P区经负载流至N区，负载即得到功率输出，太阳能便变成了电能。 2.画出太阳能电池的等效电路图，说明各等效参数的含义。 答：图中I ph为光生电流，此值正比于太阳能电池的面积和入射光的辐照度。I D为暗电流，是太阳能电池在无光照时，由于外电压作用下PN结内流过的单向电流，其方向与光生电流方向相反，会抵消部分光生电流。I L为太阳能电池输出的负载电流。U OC为电池的开路电压，与入射光辐照度的对数成正比，与环境温度成反比，与电池面积的大小无关。R s和R sh均为硅太阳能电池本身固有电阻，相当于电池的内阻。 3.太阳能电池、太阳能光伏组件的分类如何？
答： 太能能光伏组件有以下几种不同的分类。 （1）按照基体材料分类 可分为晶硅太阳能光伏组件（单、多晶硅）、非晶硅薄膜太阳能光伏组件、微晶硅薄膜太阳能光伏组件、纳晶硅薄膜太阳能光伏组件、多元化合物太阳能光伏组件（包括砷化镓、硫化镉电池、碲化镉电池、铜硒铟等）。 （2）按照结构分类 可分为同质结太阳能光伏组件（在相同的半导体材料上构成PN结）、异质结太阳能光伏组件（在不相同的半导体材料上构成PN结）、肖特基结太阳能光伏组件、复合结太阳能光伏组件、液结太阳能光伏组件等。 （3）按照用途分类 可分为空间太阳能光伏组件、地面太阳能光伏组件。 （4）按使用状态分类 可分为平板太阳能光伏组件、聚光太阳能光伏组件。 （5）按封装材料分类 可分为刚性封装太阳能光伏组件、半刚性封装太阳能光伏组件、柔性衬底封装太阳能光伏组件。 4.画图说明太阳能电池片的外形结构。 答：电池片的结构如图1-17所示。正面是电池的负极，上面有细栅线、主栅线和减反射膜；背面是电池的正极，有铝背场和背电极等。 5.太阳能光伏组件的结构如何？ 答：大多数晶体硅太阳能光伏组件是由透明的前表面、胶质密封材料、太阳能电池片、接线盒、端子、背表面和框架等组成。 6.简述太阳能电池、太阳能光伏组件的制作工艺过程。 答：太阳能电池片的生产工艺流程分为硅片检测、表面制绒、扩散制结、等离子体刻边、去磷硅玻璃、镀减反射膜、丝网印刷、快速烧结等。 太阳能光伏组件的制作工序主要有：电池片的分选、单片焊接、串联焊接、组件叠层、

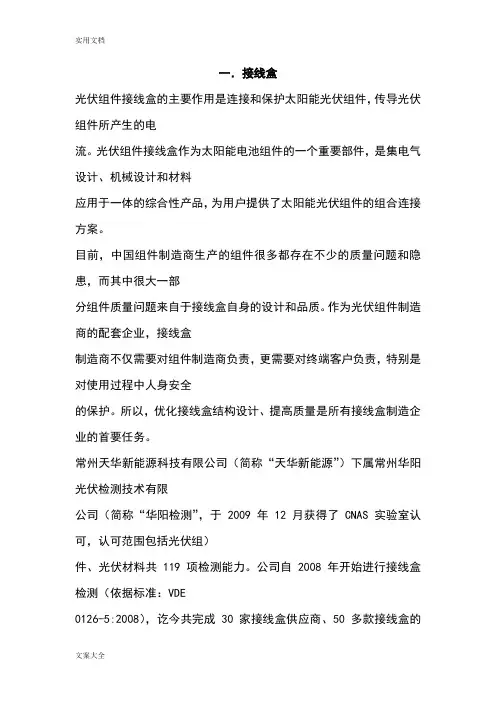

一．接线盒 光伏组件接线盒的主要作用是连接和保护太阳能光伏组件，传导光伏组件所产生的电 流。光伏组件接线盒作为太阳能电池组件的一个重要部件，是集电气设计、机械设计和材料 应用于一体的综合性产品，为用户提供了太阳能光伏组件的组合连接方案。 目前，中国组件制造商生产的组件很多都存在不少的质量问题和隐患，而其中很大一部 分组件质量问题来自于接线盒自身的设计和品质。作为光伏组件制造商的配套企业，接线盒 制造商不仅需要对组件制造商负责，更需要对终端客户负责，特别是对使用过程中人身安全 的保护。所以，优化接线盒结构设计、提高质量是所有接线盒制造企业的首要任务。 常州天华新能源科技有限公司（简称“天华新能源”）下属常州华阳光伏检测技术有限 公司（简称“华阳检测”，于 2009 年 12 月获得了 CNAS 实验室认可，认可范围包括光伏组） 件、光伏材料共 119 项检测能力。公司自 2008 年开始进行接线盒检测（依据标准：VDE 0126-5:2008），讫今共完成 30 家接线盒供应商、50 多款接线盒的
检测和质量分析，获得了
大量的检测数据。 结合光伏组件户外使用的实际情况，我们总结出目前接线盒常见失败项目主要有：IP65 防冲水测试、结构检查、拉扭力试验、湿漏电试验、二极管温升试验、环境试验、750℃灼 热丝试验。 接线盒测试常见失败项目统计图：
一、户外组件因接线盒问题引起的故障图片 接线盒引线端子烧毁 接线盒烧毁 引起组件背板烧焦 组件碎裂 二、接线盒在认证测试中常见失败项目及原因分析 1．接线盒 IP65 防冲水测试 防水性能是接线盒性能的重要指标。认证测试中，先进行老化预处理测试，然后进行防 冲水测试，再通过外观结构检查和工频耐压测试进行评判。测试能否顺利通过，取决于接线 盒的密封保护程度，而接线盒的密封保护直接影响到成品组件的防触电保护和漏电防护的等 级。就目前常规构造的接线盒而言，其设计和材料的缺陷已在认证测试中显露无疑。 图 1 IP65 防冲水测试测试图片
光伏组件在光伏系统中的使用寿命和可靠性探讨 2015-12-14 导读 光伏（PV）组件制造商、安装商和系统业主在PV组件的长期可靠性等方面有着共同的利益。在评估PV系统的可靠性时，不能仅注重PV组件的性能，更重要的是把控整体系统性能。只有当从PV系统中的电池片到并网到电网中的其所有部件均能发挥预期性能，并且整套PV 系统得到可靠维护时，所安装的PV系统才能达到预期水平。 环境状况、设备温度、污染程度等PV系统安装场所的具体特点等都会对既定装置的性能和预期使用寿命产生直接影响，并且会加速特定场地下的不同老化速率。此外，PV行业的持续整合可能会导致一些制造商倒闭，从而使制造商的质保承诺得不到保证。为避免这些问题，PV制造商应采用全面的质控方案，以解决样品抽样合格率、可靠性测试计划和测试等效时间等主要问题。 UL白皮书中探讨了有助于制造商及客户评估在真实条件下PV组件可靠性的各种测试方法。白皮书首先阐述了组件在PV系统性能中的耐用性和可靠性状况，并探讨了在评估组件可靠性时平均寿命理论模型的缺点。其次，白皮书还介绍了PV组件可靠性评估的框架，并展示了三种不同的测试如何在持续质检程序环境下提供有意义的组件可靠性数据。 一、使用寿命的理论估算方法 PV组件的使用寿命或寿命周期建模是建立在一系列前提的基础上。这些前提与实验室测量数据相结合，在某些情况下，与通过现场实践获得的信息以及现场退回的产品相关联。然而，光伏行业是一个相对较新且快速变化并注重提高效率（即：更高效的电池、新型材料、新设计等）的行业。相比之下，PV的预期寿命可达到20至30年。这些因素严重限制了目前可用于预测PV预期使用寿命的数据的可获性和价值性。 为解答与PV组件使用寿命有关的重大问题，通常采用加速老化测试方案。通过这些测试，可采用阿列纽斯法测定活化能（Ea）。通常情况下，针对温度、湿度和紫外线（UV）的Ea测量值在确定后，将用于首次使用寿命预测计算。与当地天气数据相结合的Ea可为预期使用寿命的计算提供依据。 然而，这种方法所存在的基本问题在于其仅取决于单一失效机制的触发。而实际上，伴随着几乎无法预测的随机且地域性很强的相关天气事件（风、狂风、暴风雨、积雪、结冰和冰雹），会产生不同的并发退化机制。
光伏组件能力检验方式 通过观察实验室参加能力验证的表现，实验室客户、管理机构和评价机构可以了解实验室是否有能力胜任所从事的检测活动，监控实验室能力的持续状况，识别实验室之间的差异，为实验室管理提供信息。不仅如此，实验室通过参加能力验证，可以了解自身能力，将其作为实验室内部质量控制的外部补充措施，从而满足持续改进的要求。光伏实验室的检测能力与水平尚需进一步提升。为了科学评估国内光伏组件实验室的检测能力，提高检测数据的准确性，需要通过国际通行的能力验证活动来推动和提高实验室的技术和管理水平，确定和核查实验室检测能力。 一、国内外光伏相关能力验证工作 当前，在国际上常见的光伏产品能力验证计划并不多，各主要光伏生产国的国家计量机构不定期进行小型标准光伏器件的比对，其中较有影响力的一次是美国能源部组织的历时四年的PEP93国际标准太阳电池比对，全世界有10个国家的13个太阳能电池测试实验室参加，我国天津电源研究所参加了这次比对活动，并最终具有了光伏计量基准WPVS的标定资格。近几年，澳大利亚的IFMQualityServices 组织了几次光伏组件的能力验证，但因样品传递周期过长而迟迟未有结果。而一些拥有多家光伏检测实验室的国际大型认证机构，会不定
期开展光伏产品检验能力的比对。目前，在国内尚未有正式官方的针对光伏组件产品的能力验证活动，仅在检测机构中有少量的自行组织的实验室间比对活动，但国家相关主管部门充分关注光伏检测技术的发展水平。近期，国家科技部在国家级课题“碳排放和碳减排评价机构认可关键技术”中的关于低碳产品检测数据质量控制关键技术研究与示范项目中包含了对光伏组件产品能力验证技术的研究，并将作为今后开展能力验证活动的重要依据。同时，北京鉴衡认证中心（CGC）近期也正在筹备签约检测实验室的组件测试能力比对活动。 二、方案规划与设计 光伏组件产品的能力验证作为一个全新的项目，在方案设计时，需根据样品本身的特性，制定出适于开展能力验证并达到预期目的的计划。但因样品本身的复杂性，检测方法的多样性，在方案设计过程中会遇到不少困难与问题。 1．样品选择 常用光伏组件分为晶硅组件和薄膜组件两大类，聚光组件因市场化程度低暂不考虑。因晶硅组件中多晶硅组件光电性能不如单晶硅组件稳定，相对来说易破损；薄膜组件因其固有的光致衰退特性，性能随时间变化较大而不够稳定。方案采用单晶硅组件，选取由72片125
光伏组件问题系列总结——接线盒选择及安装过程注意事项 1.0绪论 如何选择性价比好的原材料是各组件企业首先考虑的问题，多数企业在选择接线盒时比较注重的是该厂家的产品是否通过相关的国际认证，如德国TUV认证或者美国UL认证。通过认证的产品是企业优先选择的对象。TUV莱茵集团目前采用的标准E D IN EN50548 （VDE0126-500）：:210-02对光伏组件接线盒进行安全方面的认证。但如何将众多原材料合理的运用到组件制作中，使其成为合格优秀的产品是光伏企业值得思考的问题。 2.0接线盒的选择 首先介绍一下接线盒的作用： 1.引出光伏组件内电流，使其更好的与其他设备连接，便于安装； 2.保护光伏组件的电器、防止水汽进入是电器导电，造成安全隐患。 3.对于工作中的组件，可以防止热斑效应的发生。 2.1接线盒选型 除选择通过各项认证的接线盒外，还需考虑不同规格的组件选择不同的接线盒来满足功率输出和安全使用的要求。选择合适的接线盒有以下几点需要注意：组件的类型、输出功率、电性能参数、引出线的数量等。
2.2接线盒外形 根据接线盒的外形来分，样式比较繁多，就平时电站上常用款式来看，分为盒顶有装饰（凸形）与无装饰两种，盒顶有装饰的，凸出部分宽度在25mm-35mm左右。制作组件时，背板开口的位置需要考虑这一距离，保证接线盒安装在组件上的美观性。 2.3接线盒检验 3.0接线盒安装过程注意事项 1.针对接线盒设计不同，需制定不同的打胶工艺，若操作不当则引起接线盒渗水， 导致使用过程中接线盒渗水后元器件短路，若做TUV、UL等相关实验室湿漏电流测试失败，下图列举几种打胶方式：
光伏组件生产四——EL检测太阳能电池组件缺陷检测仪——即EL测试仪是利用晶体硅的电致发光原理、利用高分辨率的CCD相机拍摄组件的近红外图像，获取并判定组件的缺陷。 EL 检测仪具有灵敏度高、检测速度快、结果直观形象等优点，是提升光伏组件品质的关键设备；红外检测可以全面掌握太阳电池内部问题，为改进生产工艺提供依据，提升产品质量，可以对问题组件进行及时返修，尽可能的降低损失。方便层压前和层压后太阳能电池组件的测试，更换不同规格的太阳能电池组件后设备能方便地调整，保证太阳能电池组件的安全。 使用EL检测仪 通过EL测试仪可以清楚的发现太阳能组件电池片上的黑斑、黑心以及组件中的裂片，包括隐裂和显裂、劣片及焊接缺陷等问题，从而及时发现生产中出现的问题，及时排除，进而改进工艺。对提高效率和稳定生产都有重要的作用，因而太阳电池电致发光测试仪被认为是太阳电池产线上的“眼睛”。 EL检查的生产工艺及注意事项 不同规格的电池片要使用不同的电流和电压，具体如下
注意事项 1.使用前确保太阳能电池组件规格是否有调整，严禁未经调整随意测试不同规格的组件。 2.太阳能电池组件在传输过程中不得随意拉动或者停止太阳能电池组件，确保人员和产品的安全。 3.在检查直流电源前，请在切断电源10分钟后再用万用表等确认进行工作。 4.禁止随意使用U盘拷贝数据，避免病毒传染，重要数据流失。 5.如一段时间不使用，应同时关闭电脑及所有电源。 6.打开直流稳压电源后,确认电源上面的数值是否符合规格。 7.请勿在暗箱内放置任何物体。 EL检测阶段常见问题及解决方法 1、破片 生产过程中由于铺设、层压操作不当导致热应力、机械应力作用不均匀都有可能出现破片现象。 2、黑芯
XXXXX有限公司光伏组件安全鉴定测试规范
1.目的 为了合理的验证光伏组件安全性能，以确保必要的测试项目得到统一和规定，进而保证产品质量，满足产品设计需求。 2.适用范围 本规范没有涉及海上和交通工具应用时的特殊要求，也不适用于集成了交/直流逆变器的组件。本规范的试验程序和通过判据为了发现由误用应用等级，不正确的使用方法或组件内部元件破碎而引起的火灾、电击和人身伤害的隐患。 3.术语定义
光伏组件的应用等级定义如下： A级：公众可接近的、危险电压、危险功率应用 通过本等级鉴定的组件可用于高于直流50V或240W以上的系统，同时这些系统是公众有可能接触或接近的。通过本标准和IEC61730-2适用于本应用等级的安全鉴定的组件被认为满足安全等级II的要求。 B级：限制接近的、危险电压、危险功率应用 通过本等级鉴定的组件可用于以围栏或特定区划限制公众接近的系统。通过本应用等级的组件只提供了基本的绝缘保护，这类组件被认为满足安全等级0的要求。 C级：限定电压、限定功率应用 通过本等级鉴定的组件只能用于低于直流50V和240W的系统，这些系统公众是有可能接触和接近的。通过本标准和IEC61730-2适用于本应用等级的安全鉴定的组件被认为满足安全等级III的要求。 注：安全等级在IEC61140中规定。 4.引用标准 IEC 61646，地面用薄膜光伏组件设计鉴定和定型 5.测试内容 组件应进行的试验由IEC61730-1确定的应用等级决定，下表列出各等级所需的试验项目。试验的顺序应根据测试序列进行。 基于应用等级的试验要求
5.1外观检查MST01 5.1.1目的
由品管员每个工作日均衡时间抽检，各工岗负责自检。 分选 1）具体分档标准按作业指导书要求； 2）确认电池片清洁无指纹、无损伤； 3）所分组件的电池片无严重色差。 单焊 1）互联条选用根据技术图纸； 2）保持烙铁温度在330-350℃之间（特殊工艺须另调整），每隔两小时对烙铁温度进行抽检； 3）当把已焊上的互联条焊接取下时，主栅线上应留下均匀的银锡合金； 4）互联条焊接光滑、无毛刺、无虚焊、脱焊、无锡珠堆锡； 5）焊接平直，牢固，用手沿45°左右轻提焊带不脱落； 6）焊带均匀的焊在主栅线内，焊带与电池片的主栅线的错位不能大于0.5㎜，最好在0.2㎜以内； 7）电池片表面保持清洁，完整，无损伤。 串焊 1）焊带均匀的焊在主栅线内，焊带与电池片的背电极错位不能大于0.5㎜； 2）保持烙铁温度在350-380℃之间（特殊工艺须另调整），每隔两小时对烙铁温度进行抽检； 3）每一单串各电池片的主栅线应在一条直线上，错位不能大于1㎜； 4)互联条焊接光滑、无毛刺、无虚焊、脱焊、无锡珠； 5)串焊后电池片正面无焊花，焊带脱落现象； 6）电池片表面保持清洁；
7）单片完整，无损伤。 叠层 1）叠层好的组件定位准确，串与串之间间隙一致，误差±0.5㎜； 2）串接条正、负极摆放正确； 3）汇流条选择符合图纸要求，汇流条平直、无折痕及其他缺陷； 4）EV A、背板要盖满玻璃（背板、玻璃无划伤现象）； 5）拼接过程中，保持组件中无杂质、污物、手印、焊带条等残余部分； 6）玻璃、背板、EV A的“毛面”向着电池片； 7）序列号号码贴放正确，与隔离背板上边缘平行，隔离TPT上边缘与玻璃平行； 8）组件内部单片无破裂； 9）涂锡带多余部分要全部剪掉； 10）电流电压要达到设计要求； 11）所有焊点不能存在虚焊； 12）不同厂家的EV A不能混用。 层压 1）组件内单片无破裂、无裂纹、无明显位移、串与串之间距离不能小于1.0㎜； 2）焊带及电池片上面不允许有气泡，其余部位0.5-1m㎡的气泡不能超过3个，1-1.5m㎡的气泡不能超过1个； 3）组件内部无杂质和污物； 4）EV A的交联度控制在75%~90％，每批次EV A测量两次； 5）层压工艺参数严格按照技术部提供设定参数；
1.1 接线盒 接线盒是集电气设计、机械设计与材料科学相结合的跨领域的综合性设计；接线盒充当"保镖"时，它利用二极管自身的性能使得太阳电池组件在遮光、电流失配等其他不利因素发生时，还能保持其能工作，适当降低损失。接线盒的作用一是增强组件的安全性能，二密封组件电流输出部分（引线部分）三使组件使用更便捷、可靠。 一般接线盒由盒盖、盒体、接线端子、二极管、连接线、连接器几大部分组成。外壳要具有强烈的抗老化、耐紫外线能力；符合室外恶劣环境条件下的使用要求；自锁功能使连接方式更加便捷、牢固；必须应有防水密封设计、科学的防触电绝缘保护，具有更好的安全性能；接线端子安装要牢固，与汇流带有良好的焊接性。 二极管分为：旁路二极管和防反冲二极管。二极管的主要功能是单向导通功能。旁路二极管主要作用是防止组件的热斑效应。在太阳能电池板正常工作时旁路二极管不会起到作用，但当遇到热斑效应时，旁路二极管会自动越过该串电池串并与其它电池串相连继续工作。现在我们所使用的旁路二极管主要的作用也就是防止电池片烧掉。防反冲二极管主要作用是组件在没有光照时防止蓄电池电流倒流。连接器、连接线要具有良好的绝缘性能，公母插头带有自锁功能是太阳能电池板与电气连接更便捷可靠。 1.1.1接线盒的基本应用 目前市场上主流接线盒品种较多，样式各异，按照与汇流条的连接方式可分为卡接式与焊接式；二者除了与汇流条的连接方式不同外，其结构基本是一致的。 常规型的接线盒基本由以下几部分构成：底座、导电块、二极管、卡接口/焊接点、密封圈、盒盖、后罩及配件、连接器、电缆线等，如图1所示：
一个简单的接线盒所需要的材料就达十多种，原材料的性能及使用寿命关乎着接线盒本身的质量，所以接线盒的材料一直受到厂商及组件厂使用者的倍加关注，表1简单的例举了接线盒原材料的材质： 接线盒在太阳能电池组件中的作用简单的来讲可以概括为两点：a)连接和传输功能，b)保护组件；它是一门集电气设计、机械设计和材料科学相结合的跨领域的综合性设计。 太阳能电池组件是通过太阳能电池进行光电转换的，而单个组件发出的电想传输到充电、控制系统中去，必须要通过接线盒进行传输；而且接线盒还是整个太阳能方阵的"纽带"，将许多组件串联在一起形成一个发电的整体，所以接线盒在太阳能应用中的作用是不容忽视的。 接线盒还有一个更重要的作用就是保护组件；当阵列中的组件受到乌云、树枝、鸟粪等其它遮挡物而发生热斑时，旁路在组件中的二极管，利用自身的单向导电性能，将问题电池、电池串旁路掉，保护整个组件乃至整个阵列，确保能使其保持在必要的工作状态，减少不必要的损失。 最理想的组件应是每片电池都应旁路一个二极管，这样才能保证组件的绝对安全，但是出于成本以及工艺角度，目前为止大家采用是一串电池旁路一个二极管，这样做是一种简单有效的办法。 1.1.2接线盒的性能 3.1接线盒性能要求及选型 由于接线盒对于组件的重要性，选择一个合适的接线盒显得尤为重要；对于一个优秀的太阳能电池组件用接线盒必须要具备以下几点性能要求： a)满足于室外恶劣环境条件下的使用要求； b)外壳有强烈的抗老化、耐紫外线能力； c)优秀的散热模式和合理的内腔容积来有效降低内部温度，以满足电气安全要求； d)良好的防水、防尘保护为用户提供安全的连接方案； e)较低的体电阻，以尽可能的减小接线盒带来的功率损耗； 具体的使用要求或指标简单的概括如下所示，表2列出了部分接线盒的性能指标，图2是接线盒测试部件拉力示意图：
技术规范 1. 总则 1.1 本技术规范适用于光伏组件及其辅助材料的功能、性能、结构等方面的技术要求。 1.2 本技术规范光伏组件均采用多晶硅形式，采用固定支架安装运行方式，供货范围不含固定式安装支架。 1.3 本技术规范提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方保证提供符合工业标准和本技术规范要求并且功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的要求。 1.4 本技术规范所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。 1.5 在签订合同之后，招标方保留对本技术规范提出补充要求和修改的权利，投标方应予以配合。如提出修改，将根据需要，招标方与投标方应召开设计联络会，具体项目和条件由招标方、投标方双方协商确定。 1.6 投标方应协同设计方完成深化方案设计，配合施工图设计，配合逆变器厂家进行系统调试和验收，并承担培训及其它附带服务。 1.7 本技术规范经双方签字认可后作为订货合同的附件，与合同正文同等效力。 1.8 本技术规范中提供的参数均按照海拔5米要求提供，投标方应根据本工程实际海拔高度进行修正。 l.9 投标方提供的主设备、附件、备品备件、外部油漆等材质都满足本工程所处地点的环境条件的要求，如：高寒、风沙影响等。
1.10合同签订后，投标方将按本技术规范要求提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标方确认。 1.11本设备技术规范未尽事宜，由招标方、投标方共同协商确定。 2.工程概况 2.1 工程项目名称：山东爱特电力有限公司115MWp屋顶、屋面分布式光伏发电项目 2.2 工程项目地点：山东省潍坊市昌乐县、青州市。 2.3 项目规模：均为115MWp 2.4 工程项目概况 1）气象条件 根据昌邑市气象站多年实测气象资料，将各主要气象要素进行统计，如下所示。 表2.1 气象站主要气象要素统计表 2）工程概况 本期工程总装机容量约为115MWp，采用分块发电、集中并网发电系统。 3）太阳能资源： 该项目所在地区的年太阳能总辐射值为5144.4MJ/m2，多年平均日照时间数为2318.7h。按照《太阳能资源评估方法》，本地区太阳能资源丰富程度属于“资源很丰富”地区。
太阳能光伏组件常见重大质量问题解析 网状隐裂原因 1.电池片在焊接或搬运过程中受外力造成. 2.电池片在低温下没有经过预热在短时间内突然受到高 温后出现膨胀造成隐裂现象 组件影响： 1.网状隐裂会影响组件功率衰减. 2.网状隐裂长时间出现碎片，出现热斑等直接影响组件性能 预防措施： 1.在生产过程中避免电池片过于受到外力碰撞. 2.在焊接过程中电池片要提前保温（手焊）烙铁温度要 符合要求. 3.EL测试要严格要求检验. 网状隐裂 EVA脱层原因 1.交联度不合格.（如层压机温度低，层压时间短等）造成 2.EVA、玻璃、背板等原材料表面有异物造成. 3.EVA原材料成分（例如乙烯和醋酸乙烯）不均导致不能在正常温度下溶解造成脱层 4. 助焊剂用量过多，在外界长时间遇到高温出现延主栅线脱层 组件影响： 1.脱层面积较小时影响组件大功率失效。当脱层面积较大时直接导致组件失效报废 预防措施：
2.加强原材料供应商的改善及原材检验. 3. 加强制程过程中成品外观检验 4.严格控制助焊剂用量，尽量不超过主栅线两侧0.3mm 硅胶不良导致分层&电池片交叉隐裂纹原因 1.交联度不合格.（如层压机温度低，层压时间短等）造成 2.EVA、玻璃、背板等原材料表面有异物造成. 3.边框打胶有缝隙，雨水进入缝隙内后组件长时间工作中发热导致组件边缘脱层 4.电池片或组件受外力造成隐裂 组件影响： 1.分层会导致组件内部进水使组件内部短路造成组件报废 2.交叉隐裂会造成纹碎片使电池失效，组件功率衰减直接影响组件性能 预防措施： 1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验。 2.加强原材料供应商的改善及原材检验. 3. 加强制程过程中成品外观检验 4.总装打胶严格要求操作手法，硅胶需要完全密封 5. 抬放组件时避免受外力碰撞 硅胶不电池交
光伏组件生产工艺流程： A、工艺流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库； B、工艺简介： 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连。(我们公司采用的是手工焊接) 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应将其切除。
2015年太阳能光伏产业定制报告 目录 第一章：中国光伏发电产业现状分析 第一节：中国光伏发电产业定义与产业链 一、光伏发电产业定义 二、光伏发电产业链及结构 第二节中国光伏发电产业政策环境分析 一、光伏发电产业主要国家政策 二、光伏发电产业主要地方政策 三、光伏发电产业相关发展规划 第三节：中国光伏发电产业市场现状分析 一、中国光伏发电产业整体运行情况 1、中国光伏发电产业装机容量 2、中国光伏发电装机地区分布 二、中国光伏发电产业竞争情况分析 三、中国光伏发电产业营销策略分析 四、中国光伏发电产业发展前景及趋势预测第二章：中国光伏逆变器市场发展分析 第一节：中国光伏逆变器行业政策环境分析 一、光伏逆变器行业相关政策法规 1、光伏逆变器行业主要国家政策 2、光伏逆变器行业主要地方政策 二、光伏逆变器行业相关规划分析 第二节：中国光伏逆变器行业发展现状分析 一、中国光伏逆变器行业供需现状 二、中国光伏逆变器行业市场规模 三、中国光伏逆变器行业市场区域分布 四、中国光伏逆变器价格走势分析 五、中国光伏逆变器主要指标监测分析 第三节：中国光伏逆变器行业五力竞争分析 一、光伏逆变器行业新进入者威胁 二、光伏逆变器行业替代品威胁 三、光伏逆变器行业供应商议价能力 四、光伏逆变器行业客户议价能力 五、光伏逆变器行业竞争现状分析 第四节：中国光伏逆变器行业发展前景及趋势预测 一、2015年主要光伏展会及论坛汇总 1、2015年中国主要光伏展会汇总 2、2015年中国主要光伏论坛汇总 二、中国光伏逆变器行业发展前景分析 三、中国光伏逆变器行业发展趋势预测
第三章：光伏发电行业领先企业经营形势分析 第一节：光伏投资商经营形势分析 （注：项目运营包括如下：项目名称、地点、规模、投资额度、并网时间、上网电价等） 一、中国民生投资股份有限公司 1、企业基本信息 （1）企业发展概况 （2）企业组织结构 （3）人员结构/构成 2、企业主营业务分析 3、企业经营状况分析 （1）企业市场策略分析 （2）企业业绩分布情况 （3）企业各项成本分析 4、企业光伏电站市场份额 5、企业光伏电站项目运营 （1）光伏电站现有项目汇总 （2）光伏电站储备项目汇总 （3）光伏电站区域分布情况 6、企业竞争力分析 （1）企业优势分析 （2）企业劣势分析 （3）企业发展潜力 7、企业最新动向分析 8、企业发展规划分析 二、江苏振发新能源科技发展有限公司 1、企业基本信息 （1）企业发展概况 （2）企业组织结构 （3）人员结构/构成 2、企业主营业务分析 3、企业经营状况分析 （1）企业市场策略分析 （2）企业业绩分布情况 （3）企业各项成本分析 4、企业光伏电站市场份额 5、企业光伏电站项目运营 （1）光伏电站现有项目汇总 （2）光伏电站储备项目汇总 （3）光伏电站区域分布情况 6、企业竞争力分析 （1）企业优势分析 （2）企业劣势分析 （3）企业发展潜力 7、企业最新动向分析
