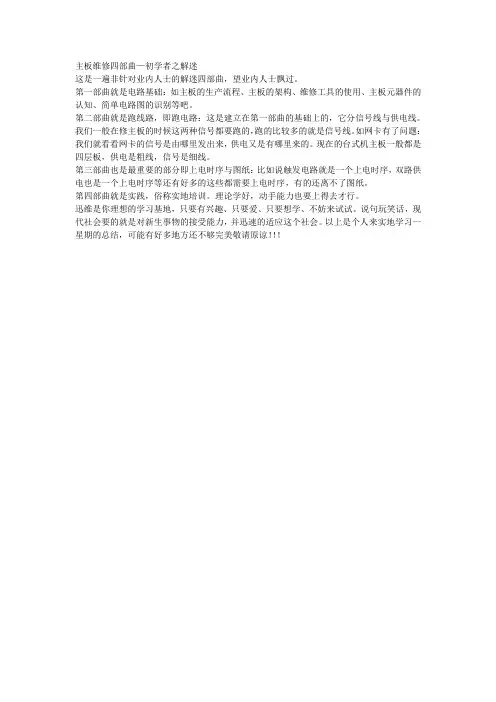

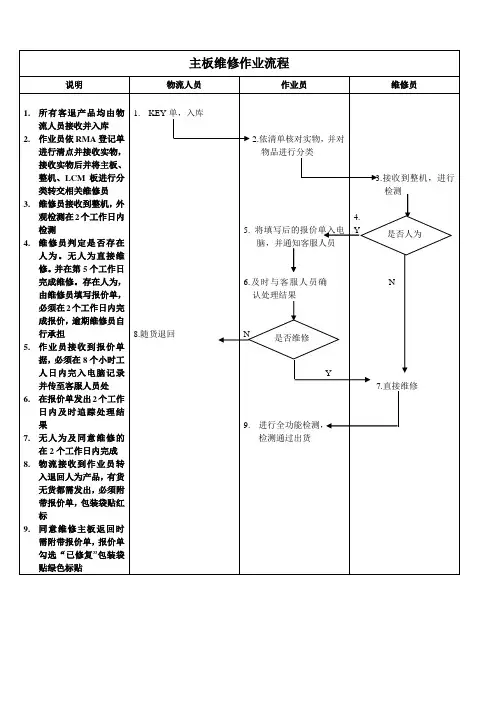

主板维修流程
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

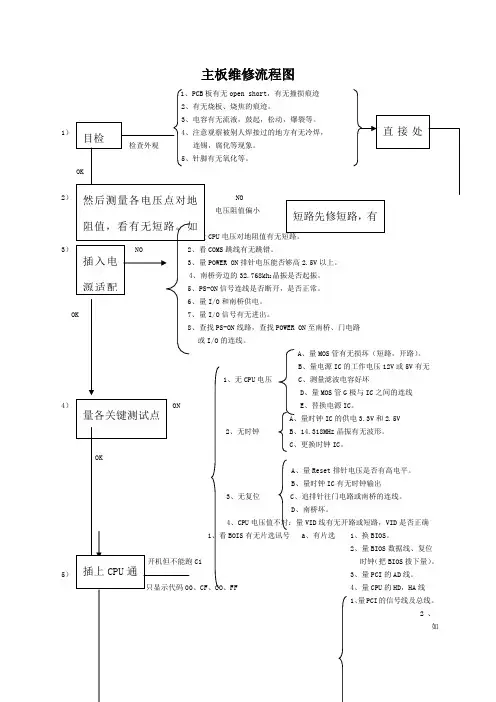

主板维修流程
一.询问
①询问故障主板出现了什么故障问题
②询问故障主板在出现故障之前是否对主板做过什么操作和是否出现过异常现象
二.目测
①查看主板PCB是否有机械性损坏,是否有变形、断角、划伤
②查看主板是否被人维修和缺件少料
③查看主板电解电容是否有鼓包漏液的现象。漏液后表现为轻者死机、蓝
屏、从启，重者导致开机不显。
④查看主板个接口是否有明显的短路。重点查看的接口有CPU座（775主板
以后的用BGA封装的）、显卡、USB、FAN接口等
⑤查看主板各芯片和元件是否有明显烧伤现象。看芯片是否有发黄、发白、
发黑主要查看网卡、声卡、南桥、I／O、二极管、保险、场管、电源管理芯片和元件等
⑥查看主板是否尘土过多，如过多首先清洁主板
三．测量主板几大供①测量CPU主供电的对地阻值（35-400左右）。如果偏低或0，对电的对地阻值（判断地短路可能是北桥坏。
南桥和北桥的好坏）②测量内存主供电的对地阻值（15-300左右），如果偏
低或0，对地短路可能是北桥坏。
③测量北桥主供电的对地阻值（15-300左右）如果偏
低或0，对地短可能是北桥坏或南桥坏。
④测量南桥3.3vSB供电对地阻值（100-300左右）如
果偏低或，0对地短路可能是南桥坏
排除几大电路故障
1.CPU主供电对地阻值短路可能北桥坏①拆除CPU主供电所有下管
②拆除CPU主供电电源管理芯片（先从后主）
③北桥坏
①拆除内存主供电下管
2．内存主供电对地短路可能是北桥坏②拆除内存主供电电源管理芯片
③北桥坏
①拆除北桥主供电下管
②拆除北桥主供电电源管理芯片
3.北桥主供电对地短路可能南桥或北桥坏
③南桥坏
④北桥坏
①拆除主板集成网卡芯片（把焊盘清理干净）
②南桥坏
4.南桥3.3vSB主供电对地短路可能南桥坏
③还有可能是I/O、时钟坏等
①插假负载，插上主板诊断卡以及ATX电源（插电
源的时候先插小四口，再插主电源口）你懂的
内存、北桥、CPU供电
Ⅰ内存供电
内存主供电不
正常为偏低或
没有，电压稍
高为正常。
1》加电保护Ⅱ北桥供电
(供电电路导致) 北桥主供电不正
常为偏低或没
有，电压稍高
为正常。
②触碰开关ⅢCPU供电(主查CPU供电)四．上电触发 CPU主供电不正常为偏低或没有,CPU不允
许电压偏高。（检查开机电路）Ⅰ查前一个电路正常（CMOS电路）
2》不加电
（开机电路导致）Ⅱ看I/O开机还
是南桥开机
补充
1．CMOS跳线设置有无错误
2．内存、北桥主供电上管是否损坏
3．5V或12V短路（查对地阻值是否正常）
①测量CPU主供电（1V～1.75V）
②测量内存主供电（3.3V～1.5V）五．测量主板几大供电是否正常③测量北桥主供电(3.3V、1.5V、1.2V)
④测量3.3VSB是否正常
CLK指示灯常亮为正常
①查供电电路是否正常
六．查看主板诊断卡CLK指示灯
CLK指示灯不亮
②查时钟电路是否正常
七、查看主板诊断卡RESET指示灯，瞬间闪一下即灭为正常。一直不亮或常亮
为不正常，成为整板无复位时钟电路损坏，查看时钟电路。
八．上CPU看诊断卡代码，正常为C1、d3不正常为FF、00、C0、d0或无显示、乱码，称之为CPU不工作。
九．上内存看主板诊断卡代码，正常为26、d6不正常为C1、C3、C6、A7、A8、E1、E0、d4、d5，称之为不过内存。
补充
1如显示C1、05、07死循环为I/O芯片损坏
2如显示06、41、E9等为BIOS程序或芯片损坏
集成显卡
十一．插上显卡看显示器
独立显卡
作者徐海明
