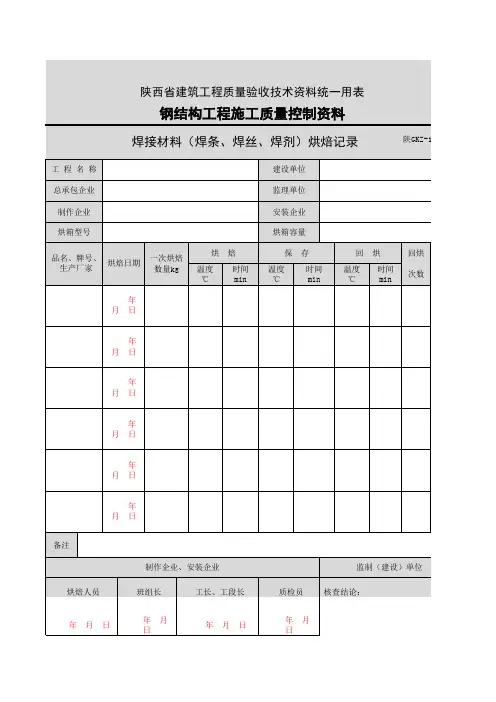

焊条烘烤、发放规定 1、焊接采购时，必须要求有供应商提供所购焊材的材质证明书原件，若为复印件必须加 盖经销商的印章。项目部供应部门应保管好焊材的材质证明书，以备查证及作为存档、交工资料。 2、焊材在入库前，应经材料责任师、焊接责任师和质检员检查合格后，方可入库贮存（必 要时，经质量检验人员确认）。检查验收的主要内容为：焊材的型号（牌号）规格、炉 批号是否与材质证书一致；焊材的外观是否合格，应无锈蚀、药皮脱落等现象。如上 述内容不全或有怀疑时，应对焊材进行复验。 3、焊材库必须干燥通风，库房内不得放置有害气体和腐蚀介质。焊材应存放在架子上， 架子离地面的高度和墙壁的距离均不少于300mm，严防焊材受潮。库房内的焊材应按种类牌号、批号、规格和入库时间分类堆放，每垛应有明确的标识，不得混放。 焊材库内应配备抽湿设备、温度计、湿度计，保持库内温度为5～35℃，相对湿度不大于60%，并做好焊材库监测记录。 4、设专人负责焊材的保管、烘烤、发放、和回收，并有详细记录。 5、焊条、焊丝启封后，应进行表面检查，凡药皮脱落、腐蚀严重的焊材严禁使用。 6、焊条使用前，应按设计文件要求或本身的说明书进行烘焙。当设计文件、本身的说明 书均无特别要求时，按下列要求进行烘烤。 a、低氢型焊条烘焙温度为350～400℃，恒温时间为1小时，烘焙结束后120℃保温贮藏， 本工程涉及焊条有J427、J507、R307等； b、酸性焊条和不锈钢焊条烘焙温度为100～150℃，恒温时间为1小时，烘焙结束80℃保温 贮藏； 7、焊条在使用前，应按设计文件、焊接工艺规程或标准、规范要求，在恒温箱中保存， 但保存时间不宜超过七天。 8、焊条、焊剂烘干后，由焊材烘焙员按焊接责任师交底单统一发放。每次发放量以焊工 能在4小时内用完的数量为限。（每位焊工焊条一次发放量以3千克为限）焊工应用焊条保温筒领取焊条、用容器领取焊剂。每次领取的焊条型号（牌号）以一种为宜。发 放的焊条、焊剂应在4小时之内用完。超过4小时仍未用完的焊条，回收后须重新烘 干后方可使用。重复烘干2次以上的焊条不得用于锅炉、压力容器、压力管道的焊接。 焊条烘焙、发放应按《焊条烘焙发放记录》表做好记录。 9、焊丝由焊材烘焙员按责任师交底统一发放。碳钢焊丝、CO2气体保护焊丝可以班组或 焊机为单位进行发放，每次发放量以一个星期的消耗量为限；铬钼钢、低温钢、不锈 钢焊丝以每个焊工为发放单位，每次发放量以一天的消耗量为限。焊材烘焙员应做好 发放记录，应将焊丝型号、规格、发放单位记录清楚。 10、焊接用气体如氩气、二氧化碳、氧气、乙炔等气体由供应部门直接送到各班组，应根 据各班组的消耗量及时补充，保证气源充足。供应部门应做好发放记录。 11、钨极由焊材烘焙员以班为单位统一发放。每次发放量以一个月的消耗量为限，并做好 记录。 12、焊条烘焙员及时做好《焊接环境及焊材库监测记录》、《焊条、焊剂烘焙发放记录》等 记录，焊接责任师、焊接检验师/材料责任师应在工程开始及每月抽查一次上述两项记 录。 中油第六建设公司银川项目部
焊条：J522 4.0 J422 4.0 （酸性）焊丝：埋弧焊丝H08Mn￠4.0 H08A￠4.0 分条H08Mn￠3.2 H08A￠3.2 二保焊丝H08A￠1.2 焊剂:HJ431 （酸性）SJ101（烧结焊剂，碱性） 焊条烘焙温度，回烘温度 参考标准JB/T3223-96 《焊接材料质量管理规程》） 一、焊条烘干（以下为常用参数，对于不同厂家，有不同要求） 1、酸性低碳钢电焊条烘至150-200℃，保温0.5-1小时（如大西洋为150℃，0.5-1小时）； 2、碱性低氢电焊条，烘至350℃-400℃，保温1-2小时（有的为350℃，1小时，有的380℃，1-2小时）； 二、焊条保存 保存温度严格说应按照用途进行分级，对于钢结构焊条，要求较低，保存温度应不低于5℃，空气相对湿度不高于60%，存放时间通常为3年（超过三年不得在压力容器中使用），保证时间为2年，对于低氢焊条，即超过2年的要进行焊条的复验，严格是要求进行氢含量测定（有条件时参考本单位焊材质保等级要求）。 三、焊条回烘 一般可以重复烘焙2次，回烘温度和时间不变，超过2次须征求厂家意见再做决定（原则上不得超过2次）。 四、焊条报废 结构钢焊条，尤其低氢焊条，当出现药皮严重受潮，表面“白花”严重，发生药皮粘结结饼，或发现焊条药皮剥落时，可认为该焊条不具备使用功能，即报废。 五、焊条受潮后的影响 焊条受潮后，对焊接工艺的影响主要有： 1、电弧强烈，燃烧不稳定； 2、飞溅多、颗粒大； 3、熔深大，容易产生咬边； 4、熔渣的覆盖不均匀，焊缝形状粗糙，凸起、压坑出现； 5、熔渣清理困难，表面气孔增多； 6、致使焊缝表面出现裂纹。 焊条烘焙温度规范word格式 序号型号烘焙温度(℃) 烘焙时间(小时) 保温温度(℃) 备注 1 E5015 400 2 100-150 结(J)507 2 E4315 350 2 100-150 结(J)427 3 E4303 200 1 100-150 结(J)422 4 E5016 400 2 100-150 结(J)506 5 E5515-B1 350 2 100-150 热(R)207 6 E5515-B2 350 2 100-150 热(R)307 7 E6015-B3 350 2 100-150 热(R)407 8 E1-5MoV-15 350 2 100-150 热(R)507 9 E0-19-10-16 200 1 100-150 奥(A)102 10 E0-19-10Nb-16 200 1 100-150 奥(A)132 11 E0-18-12Mo2-16 200 1 100-150 奥(A)202 12 E1-23-13-16 200 1 100-150 奥(A)302 i8 13 E2-26-21-16 200 1 100-150 奥(A)402 Z 14 E0-19-10-15 250 1 100-150 奥(A)107 15 E0-19-10Nb-15 250 1 100-150 奥(A)137 16 E0-18-12Mo2-15 250 1 100-150 奥(A)207 17 E0-18-12Mo2V-15 250 1 100-150 奥(A)237 18 E2-26-21-15 250 1 100-150 奥(A)407 19 HJ401-H08A 250-300 2 100-150 焊剂(HJ)431 20 HJ502-H10Mn2 250-300 2 100-150 焊剂(HJ)350 21 烧结焊剂250-300 2 100-150 SJ101 22 烧结焊剂250-300 2 100-150 SJ301
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 焊接材料烘焙规范及操作规程 (标准版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.

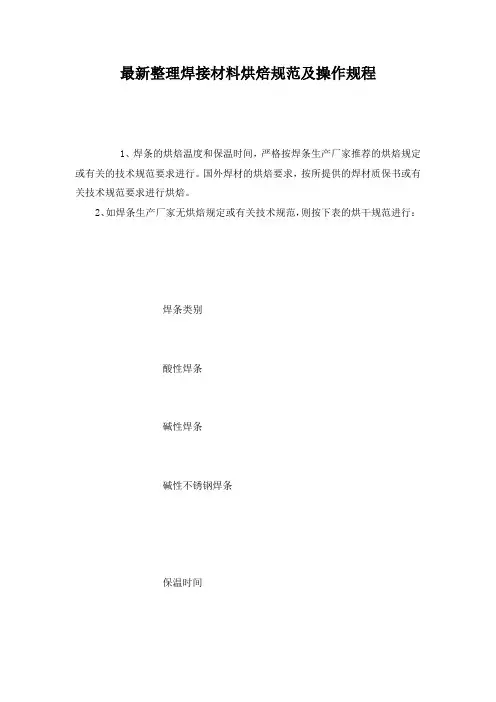

焊接材料烘焙规范及操作规程(标准版) 1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。 2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行： 焊条类别 酸性焊条 碱性焊条 碱性不锈钢焊条 保温时间 1h 1h
1h 烘干温度 70~150℃ 350-400℃ 150~250℃ 注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。 ⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h 3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。 4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘

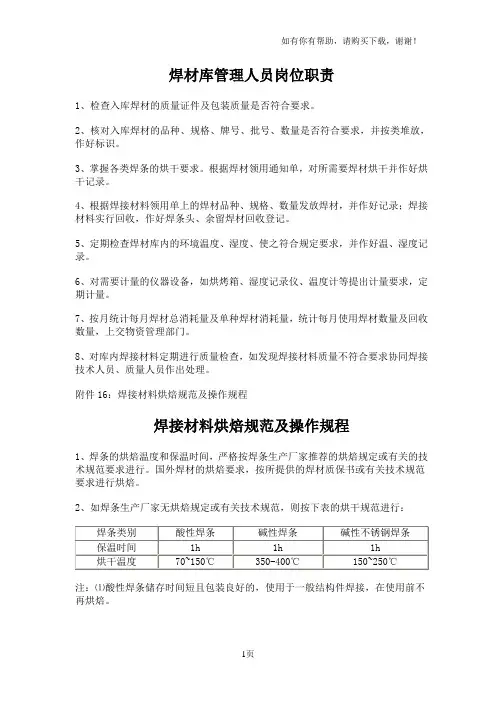

焊材库管理人员岗位职责 1、检查入库焊材的质量证件及包装质量是否符合要求。 2、核对入库焊材的品种、规格、牌号、批号、数量是否符合要求，并按类堆放，作好标识。 3、掌握各类焊条的烘干要求。根据焊材领用通知单，对所需要焊材烘干并作好烘干记录。 4、根据焊接材料领用单上的焊材品种、规格、数量发放焊材，并作好记录；焊接材料实行回收，作好焊条头、余留焊材回收登记。 5、定期检查焊材库内的环境温度、湿度、使之符合规定要求，并作好温、湿度记录。 6、对需要计量的仪器设备，如烘烤箱、湿度记录仪、温度计等提出计量要求，定期计量。 7、按月统计每月焊材总消耗量及单种焊材消耗量，统计每月使用焊材数量及回收数量，上交物资管理部门。 8、对库内焊接材料定期进行质量检查，如发现焊接材料质量不符合要求协同焊接技术人员、质量人员作出处理。 附件16：焊接材料烘焙规范及操作规程 焊接材料烘焙规范及操作规程 1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。 2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行： 注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h 3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。 4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。 5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。 6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条反复烘干次数不得超过三次。 附件17：焊接材料回收制度 焊接材料回收制度 为了节省焊材，保证焊接工程质量，保持安全、清洁、文明的施工环境，特制定焊材回收制度。 1、每个焊工只允许领用、退回自己本人使用的焊材，不允许几个焊工所需的焊材由一个焊工领用、退回，并要求当天退回剩余焊材及焊材头。 2、焊工在焊接施工过程中，不得乱抛乱丢焊材头及剩余焊材，必须放回焊条保温筒内，下班后交回焊材库，由焊材管理人员点收，并填好《焊材回收记录单》。 3、焊接时，焊条头、焊丝头焊后余留长度不得超过60mm，特殊位置焊接时，允许部分焊材头剩余长度超过这个限度。 4、焊条回收率：要求地面组装阶段达到97%，安装阶段不得低于95%。达到这个要求的，按实际回收数给予适当奖励；焊丝回收，一根焊丝回收带色标的两根焊丝头，回收要求同焊条头。奖励金额按实际回收数给予适当奖励。焊材回收率低于90%的焊工，给予扣款处理，扣款数额为：领用数与实际回收差额部分×0.5元/根。 5、焊条烘焙员每月把每个焊工当月的焊材领用数及焊材头回收数进行统计，把统计结果上交给物资部和焊接项目，由两部门审核后报主管经理批准，依照规定奖惩。 6、焊材回收若出现异常情况（如当天退回焊材数超过当天领用数等），该焊工当月不予建奖，并每次扣罚50元。
焊接材料烘焙
焊条：J522 4.0 J422 4.0 （酸性）焊丝：埋弧焊丝H08Mn￠4.0 H08A￠4.0 分条H08Mn￠3.2 H08A￠3.2 二保焊丝H08A￠1.2 焊剂:HJ431 （酸性）SJ101（烧结焊剂，碱性） 焊条烘焙温度，回烘温度 参考标准JB/T3223-96 《焊接材料质量管理规程》）一、焊条烘干（以下为常用参数，对于不同厂家，有不同要求）1、酸性低碳钢电焊条烘至150-200℃，保温0.5-1小时（如大西洋为150℃，0.5-1小时）；2、碱性低氢电焊条，烘至350℃-400℃，保温1-2小时（有的为350℃，1小时，有的380℃，1-2小时）；二、焊条保存保存温度严格说应按照用途进行分级，对于钢结构焊条，要求较低，保存温度应不低于5℃，空气相对湿度不高于60%，存放时间通常为3年（超过三年不得在压力容器中使用），保证时间为2年，对于低氢焊条，即超过2年的要进行焊条的复验，严格是要求进行氢含量测定（有条件时参考本单位焊材质保等级要求）。 三、焊条回烘一般可以重复烘焙2次，回烘温度和时间不变，超过2次须征求厂家意见再做决定（原则上不得超过2次）。四、焊条报废
结构钢焊条，尤其低氢焊条，当出现药皮严重受潮，表面“白花”严重，发生药皮粘结结饼，或发现焊条药皮剥落时，可认为该焊条不具备使用功能，即报废。五、焊条受潮后的影响焊条受潮后，对焊接工艺的影响主要有：1、电弧强烈，燃烧不稳定；2、飞溅多、颗粒大；3、熔深大，容易产生咬边；4、熔渣的覆盖不均匀，焊缝形状粗糙，凸起、压坑出现；5、熔渣清理困难，表面气孔增多；6、致使焊缝表面出现裂纹。 焊条烘焙温度规范word格式 序号型号烘焙温度(℃) 烘焙时间(小时) 保温温度(℃) 备注 1 E5015 400 2 100-150 结(J)507 2 E4315 350 2 100-150 结(J)427 3 E4303 200 1 100-150 结(J)422 4 E5016 400 2 100-150 结(J)506 5 E5515-B1 350 2 100-150
焊接材料烘焙规范及操作规程 (新版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0256
焊接材料烘焙规范及操作规程(新版) 1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。 2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行： 焊条类别 酸性焊条 碱性焊条 碱性不锈钢焊条 保温时间 1h 1h
1h 烘干温度 70~150℃ 350-400℃ 150~250℃ 注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。 ⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到 400~450℃，保温1~2h 3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。 4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 焊接材料烘焙规范及操作规程 (新编版)
焊接材料烘焙规范及操作规程(新编版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。 2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行： 焊条类别 酸性焊条 碱性焊条 碱性不锈钢焊条 保温时间 1h 1h 1h 烘干温度
70~150℃ 350-400℃ 150~250℃ 注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。 ⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到 400~450℃，保温1~2h 3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。 4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。 5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。 6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘
编号：CZ-GC-09744 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 焊接材料烘焙规范及操作规程Welding material baking specification and operation specification
焊接材料烘焙规范及操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。 2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行： 焊条类别 酸性焊条 碱性焊条 碱性不锈钢焊条 保温时间 1h 1h 1h
烘干温度 70~150℃ 350-400℃ 150~250℃ 注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。 ⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到 400~450℃，保温1~2h 3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。 4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。

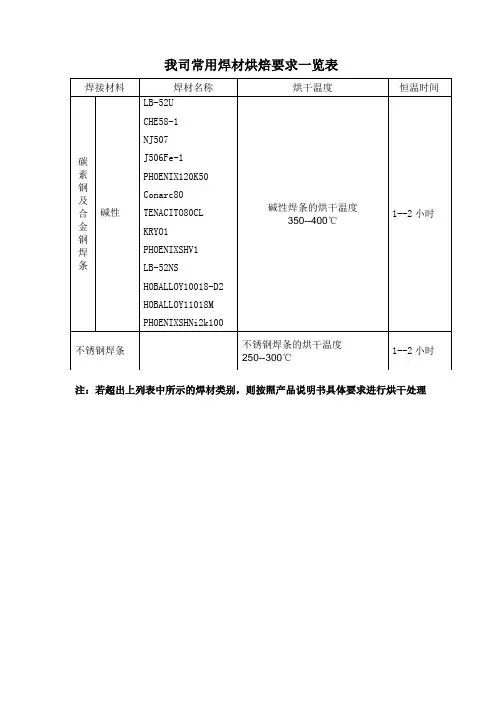

我司常用焊材烘焙要求一览表 注：若超出上列表中所示的焊材类别，则按照产品说明书具体要求进行烘干处理 焊接材料 焊材名称 烘干温度 恒温时间 碳素钢及 合金钢焊条 碱性 LB-52U CHE58-1 NJ507 J506Fe-1 PHOENIX120K50 Conarc80 TENACITO80CL KRYO1 PHOENIXSHV1 LB-52NS HOBALLOY10018-D2 HOBALLOY11018M PHOENIXSHNi2k100 碱性焊条的烘干温度 350--400℃ 1--2小时 不锈钢焊条 不锈钢焊条的烘干温度250--300℃ 1--2小时
250℃-300℃ 恒温1－2小时 min 50 100 150 200 250 300 ℃ 0.5 100－120℃ ≤22 0℃ /小 ≤ 22 0℃ /小 ≤ 260℃ /小 不锈钢焊条烘干温度时间曲线 50 100 150 200 250300350 400℃ 350℃-400℃ 恒温1－2小时 100－120℃ 0.5 min ≤ 22 0℃/小 ≤ 260℃ /小≤ 22 0℃/小 低氢碱性焊条烘干温度时间曲线
二．焊材二级库应具备的条件 1．根据焊材的库存情况，及时进行补充，保证焊材库存量，焊材质保书应该同焊条一起到货。2．焊接材料入库时，应检查焊接材料的包装有无损坏，并核对牌号、批号、规格及数量，确认无误后方可入库。 3．焊接材料保管员必须将焊接材料的入库时间、品种、牌号、批号详细记录在焊接材料入库登记账上，并签名。 4．所有的焊接材料，要按种类、牌号、批号、规格和进货时间分类码垛存放，并应有明确标记，避免混放。 5．仓库内应设有经过检定合格并在有效期内的温度计，湿度计和良好的通风，除湿装置，湿度计和温度计放在去湿机的斜对面，并定期进行检查，保证库房的温、湿度符合存储要求。6．焊条仓库室温不低于5℃，相对湿度保持在60%以下，每天上午下午各检查一次，并按下表做好记录，发现不符合要求时应及时调整。 仓库环境记录表 时间仓库室温相对湿度记录时间 上午 下午 记录人： 日期： 7．焊材摆放离地面应在300mm以上，离墙壁也在300mm以上，码垛间距150mm便于经常检查，做到日清月洁。搬运焊条时，要轻拿轻放，防止包装物破损药皮脱落。 8．焊条分类摆放到架上，要贴好标签，以便查看取用。 9．入库后的焊条如超过保存期（最长时间为一年），保管人员应书面通知质量管理部检验员进行检查，确认合格后方可继续发放使用，否则不准出库。 10．对特殊使用的材料，如奥氏体不锈钢、双相钢、镍基合金钢、铜及铜合金焊条等应单独存放，同时保管过程中防止锈蚀、失效和过期，并分类保管，严禁混杂。 三．烘焙的控制要求及焊材在温箱中的摆放要求 1．焊条必须经过烘焙才能发放使用。 2．焊条的使用应根据日常需量进行启封烘焙，一次烘焙量不可过多，焊条启封后应立即烘焙。3．焊条烘焙的具体方法按制造厂的说明书规定进行。特殊情况下须由公司的焊接技术人员确定烘焙方案。 4．烘炉必须设有准确的仪表，并定期进行检验校核。烘焙焊条时最大装炉量应保持在有效容积的70%左右，烘炉的升温和降温速度不可过快，要有足够的保温时间。 5．烘干焊条时，焊条不能成垛、成捆堆放，应铺开烘焙，每层焊条不能堆放太厚（一般1-3层）以免焊条烘干时受热不均和潮气不易排除。 6．不同烘培要求的焊条不能放在同一烘箱内进行烘焙，同种烘培条件的焊接条可以放入同一个烘箱内同时进行烘焙，但要分类摆放。 7．烘焙焊条时，炉温应缓缓由低温到高温逐渐上升，烘干后在缓缓下降，严禁将焊条突然放入高温或从高温炉中取出冷却，升到规定温度后恒温,在温度下降到120℃下时才允许打开炉门。详见烘干曲线。
焊接材料烘焙规范及操作规程
焊材库管理人员岗位职责 1、检查入库焊材的质量证件及包装质量是否符合要求。 2、核对入库焊材的品种、规格、牌号、批号、数量是否符合要求，并按类堆放，作好标识。 3、掌握各类焊条的烘干要求。根据焊材领用通知单，对所需要焊材烘干并作好烘干记录。 4、根据焊接材料领用单上的焊材品种、规格、数量发放焊材，并作好记录；焊接材料实行回收，作好焊条头、余留焊材回收登记。 5、定期检查焊材库内的环境温度、湿度、使之符合规定要求，并作好温、湿度记录。 6、对需要计量的仪器设备，如烘烤箱、湿度记录仪、温度计等提出计量要求，定期计量。 7、按月统计每月焊材总消耗量及单种焊材消耗量，统计每月使用焊材数量及回收数量，上交物资管理部门。 8、对库内焊接材料定期进行质量检查，如发现焊接材料质量不符合要求协同焊接技术人员、质量人员作出处理。 附件16：焊接材料烘焙规范及操作规程 焊接材料烘焙规范及操作规程 1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。 2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行： 注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。 ⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h
3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。 4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。 5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。 6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条重复烘干次数不得超过三次。 附件17：焊接材料回收制度 焊接材料回收制度 为了节省焊材，保证焊接工程质量，保持安全、清洁、文明的施工环境，特制定焊材回收制度。 1、每个焊工只允许领用、退回自己本人使用的焊材，不允许几个焊工所需的焊材由一个焊工领用、退回，并要求当天退回剩余焊材及焊材头。 2、焊工在焊接施工过程中，不得乱抛乱丢焊材头及剩余焊材，必须放回焊条保温筒内，下班后交回焊材库，由焊材管理人员点收，并填好《焊材回收记录单》。 3、焊接时，焊条头、焊丝头焊后余留长度不得超过60mm，特殊位置焊接时，允许部分焊材头剩余长度超过这个限度。 4、焊条回收率：要求地面组装阶段达到97%，安装阶段不得低于95%。达到这个要求的，按实际回收数给予适当奖励；焊丝回收，一根焊丝回收带色标的两根焊丝头，回收要求同焊条头。奖励金额按实际回收数给予适当奖励。焊材回收率低于90%的焊工，给予扣款处理，扣款数额为：领用数与实际回收差额部分×0.5元/根。 5、焊条烘焙员每月把每个焊工当月的焊材领用数及焊材头回收数进行统计，把统计结果上交给物资部和焊接项目，由两部门审核后报主管经理批准，依照规定奖惩。 6、焊材回收若出现异常情况（如当天退回焊材数超过当天领用数等），该焊工当月不予建奖，并每次扣罚50元。 7、焊工领用出去没使用完的焊条当天下班前退回焊材库，并重新焊干，此批焊材应做好识别标记，第二天发放焊材时，此批焊材应优先发放。焊条重新烘干次
