1.0目的:正确操作设备,确保设备正常运行,保证正常生产和产品质量. 2.0适用范围:本公司所有超声波点焊机操作人员及机修人员. 3.0工作原理及结构: 3.1超声波点焊机是一种固相焊接机,焊件之间的连接是 通过声学系统的高频弹性振动以及在工件之间静压 力的夹持作用下实现的. 3.2PC系列超声波点焊机主要由机架、换能系统、机头、 超声波发生器、程序控制器等主要部件,组成； 4.0操作规程： 4.1本机应放置在环境温度0℃-40℃室内空气干燥、无腐 蚀气体、振动小的地方； 4.2接通电源，单相220V；并接好地线； 4.3接通气源； 4.4打开发生器电源，电源指示灯亮； 4.5设定功率、预压、焊接、保压时间； 4.6根据焊接牢固度修正参数； 5.0功率调整：开机后，将应焊工件的试样搁在上下焊头间， 对功率进行缓慢调整，即拨动（功率设定）拨码开关，顺序渐进（每次可调整数为10），如10、20、30、40…… 直至被焊工件达到焊接牢固的要求。即为功率之最佳设定；
6.0停机：停止工作时，将电源开关关闭； 7.0日常维护及注意事项： 7.1保持点焊机及其工作台清洁卫生； 7.2保持点焊头干净清洁，作业时网纹中不可夹杂其它硬 物，尤其铁钉类，以免损伤机器或影响焊接效果； 7.3长期焊接铝材会带来上下焊头的吸附，清定期视焊面 情况用铜丝刷按焊头面网纹方向轻轻刷抹，以清洁网 纹内的吸附物，防止焊面与工件在焊接时的粘接； 7.4本机焊头网纹面使用寿命（在保持不退火状态下）一 般为10万次，当达到使用寿命或网纹磨损时，可由机 修进行修复后再使用； 8.0相关文件：《超声波点焊机使用说明书》。 如有侵权请联系告知删除，感谢你们的配合！

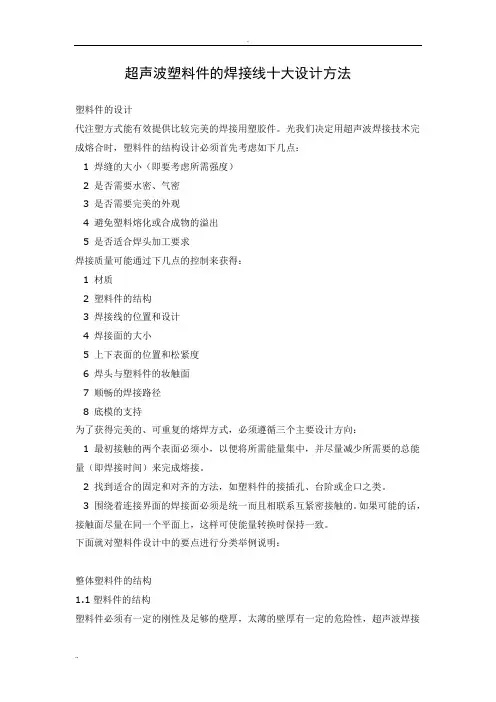

超声波焊接件的工艺设计 作者：欣宇机械来源：本站原创日期：2014-5-5 17:32:38 点击：6943 属于：行业新闻超声波焊接件的工艺设计-东莞市欣宇超声波机械有限公司 在超声波焊接行业中，很多客户都不知道塑料件焊接，焊接产品优良不只是跟材质，超声波选择机型功率有关系，最容易被忽略的一点是：超声波焊接件的工艺设计，塑料焊接件需要设计有超声线，焊接出来的产品才是比较完美的。那么，超声波焊接件的工艺设计是怎么样的呢？要怎么设计呢？很多客户初步使用超声波焊接，都会对个问题不了解，今天，欣宇小陈为大家讲解：超声波焊接件的工艺设计，希望对朋友有所帮助！ 超声波塑料件的结构设计必须首先考虑如下几点： 1.是否需要水密、气密。 2.是否需要完美的外观。 3.是否适合焊头加工要求。 4.焊缝的大小（即要考虑所需强度）。 5.避免塑料熔化或合成物的溢出。 超声波焊接质量获得原因： 1.材质 2.上下表面的位置和松紧度 3.焊头与塑料件的妆触面 4.顺畅的焊接路径 5.塑料件的结构 6.焊接线的位置和设计 7.焊接面的大小 8.底模的支持 为了获得完美的、可重复的超声波熔焊方式，必须遵循三个主要设计方向： 1.围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。 2.最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。 3.找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。 下面就对超声波塑料件设计中的要点进行分类举例说明： 超声波整体塑料件的结构 1.1塑料件的结构 塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为 2-6kgf/cm2 。所以塑料件必须保证在加压情况下基本不变形。 1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑
目录： 一、使用安全指导 1.1注意事项 (2) 1.2使用安全注意事项 (2) 二、机器概述 2.1 机器基本参数 (3) 2.2本机各部件的组成 (3) 2.2.1超声波发生器（机箱）……………………………………………………‥‥4 2.2.2焊接机机体（机架）……………………………………………………………5-6 2.2.3 超声波振动系统…………………………………………………………………6-7 三、超声波发生器的使用………………………………………………………………………8-9 四、线束的焊接放置 (10) 五、安装详述 (10) 六、使用步骤 (11) 6.1 开箱 (11) 6.2 压缩空气进气源 (11) 6.3 焊接机和发生器之间连接 (12) 6.4 启动发生器 (13) 七、调整 (14) 7.1 焊头的更换调整………………………………………………………………14-15-16 7.2 左、右夹块间隙的调整 (17) 7.3线束宽度、高度调节 (18) 7.4 焊接面的更换 (19) 八、拆装系统的检测、拆装与更换.....................................................................19-20 十、维护与保养 (21)
一、使用安全指导 1. 1 注意事项 在启动和使用本公司超声波焊接机之前，请务必仔细阅读以下注意事项！ ●使用手册会为你详细介绍超声波焊接机的正确使用方法，请您务必严格遵守执行 ●安装和使用本机必须由经过相关培训的专业人员进行。 ●在工作运行过程中，请您务必不要接触焊接工具头。超声波振动有可能导致严重的皮肤 灼伤。 ●操作人员经过适当培训后，才允许使用超声波焊接机。 ●本机在维护和检修前，应先断电源，防止误操作。维修和保养工作必须由受过专门培训的技术人员来完成。 ●未经设备生产厂商的许可，不得擅自打开机箱，调整机器。否则生产厂商的所有保证将自动失效。 ●操作人员均须严格遵守操作手册的安全和使用事项。 1.2 使用安全注意事项 ●在启动和使用之前，应先确保电缆线是否连接正确，确保超声波 焊接机正常接地。 ●基于使用安全的目的和避免发生损伤请勿将金属钢销或类似的 材料放置在焊接工具之间。 ●请经常的按时对焊接机及焊接工具进行维护保养，确保机器工作 在正常状态下。 ●在焊接过程中出现一些异常的情况、声音，为了避免机器的损伤， 请立即停止使用，由相关的专业人员进行维护或联系售后人员。

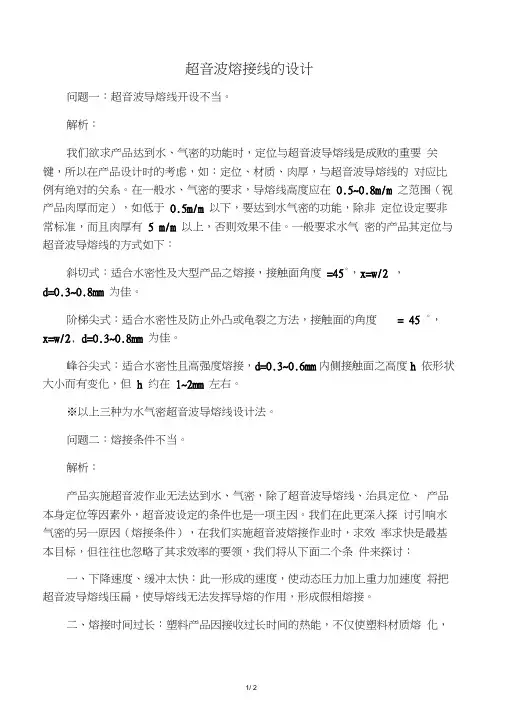

超音波熔接线的设计 问题一：超音波导熔线开设不当。 解析： 我们欲求产品达到水、气密的功能时，定位与超音波导熔线是成败的重要关键，所以在产品设计时的考虑，如：定位、材质、肉厚，与超音波导熔线的对应比例有绝对的关系。在一般水、气密的要求，导熔线高度应在 0.5~0.8m/m 之范围（视产品肉厚而定），如低于0.5m/m以下，要达到水气密的功能，除非定位设定要非常标准，而且肉厚有 5 m/m 以上，否则效果不佳。一般要求水气密的产品其定位与超音波导熔线的方式如下： 斜切式：适合水密性及大型产品之熔接，接触面角度 =45°， x=w/2， d=0.3~0.8mm为佳。 阶梯尖式：适合水密性及防止外凸或龟裂之方法，接触面的角度= 45°，x=w/2， d=0.3~0.8mm为佳。 峰谷尖式：适合水密性且高强度熔接，d=0.3~0.6mm内侧接触面之高度 h 依 形状大小而有变化，但 h 约在1~2mm左右。 ※以上三种为水气密超音波导熔线设计法。 问题二：熔接条件不当。 解析： 产品实施超音波作业无法达到水、气密，除了超音波导熔线、治具定位、产品本身定位等因素外，超音波设定的条件也是一项主因。我们在此更深入探讨引响水气密的另一原因（熔接条件），在我们实施超音波熔接作业时，求效率求快是最基本目标，但往往也忽略了其求效率的要领，我们将从下面二个条件来探讨： 一、下降速度、缓冲太快：此一形成的速度，使动态压力加上重力加速度将把超音波导熔线压扁，使导熔线无法发挥导熔的作用，形成假相熔接。 二、熔接时间过长：塑料产品因接收过长时间的热能，不仅使塑料材质熔 化，更进而造成塑料组织焦化现象，产生砂孔，水或气即由此砂孔渗透而出。这是一般生产技术者最不易发现之处
使用說明書INSTRUCTIONS Array 智能型超聲波焊接發生器
目錄 安全要求與警告 (1) 智慧型超聲波焊接發生器簡介 (2) 技術參數 (3) 安裝要求 (4) 操作使用說明 (5)
一．安全要求與警告 本節解釋了手冊上各種“安全注意”符號和標誌的意義，並提供了超聲波焊接發生器的常規安全預防措施。 “警告”標誌下包括了需要注意的潛在危險情況，如果忽略，可能造成不同程度的傷害事故。 在接觸超聲波發生器前應採取以下預防措施： 在進行任何電氣連接前，確定電源處於關閉（OFF）狀態。使用帶有接地端子的電源插座來防止觸電事故。 超聲波發生器會產生高壓。對其進行操作前，應： 關閉電源開關； 拔下主電源插頭； 等待2分鐘讓電容充分放電。 超聲波發生器會產生高壓，非專業人員請勿打開外殼。 超聲波發生器會產生高壓，並且其高壓的公共端並不與大地相連通，因此，在檢測時請使用 不接地而使用電池作為電源的萬用表，用其他的方法進行檢測可能導致觸電。 不要將手放在焊頭下，向下的壓力和超聲波振動可能引起傷害事故。 當高頻電纜或換能器處於斷開狀態時，不要執行焊接及測試操作。 在使用大焊頭時，不要將手指放到焊頭和模具之間。 此機型必須一人操作，禁止多人同時操作及調試。 二．智慧型超聲波焊接發生器簡介 超聲波信號發生器由一個能將50/60Hz的工頻交流電轉換為超音頻供換能器工作的超聲波功放模組和一個帶有“系統保護監測”及“自動調諧”功能的控制模組組成。控制模組能在超聲波焊接工作發生故障時切斷超聲波能量從而為發生器乃至整套焊接設備提供極高的安全性
和可靠性。 1、真正全自動追頻（AFC）適應各種大小焊模和不同的設計模具，自動追蹤頻率範圍：±400HZ （依15KHZ超聲波為例，模具頻率在14.40-15.20KHZ可自動頻率追蹤使用）。追頻精度：±5HZ 2、採用CPU電腦監控各程式速度快適應力特強、內置各種保護系統“系統保護監測”功能會 對以下情況發生回應： ◆ IGBT溫度過高保護 ◆壓力過高從而導致超載 ◆超聲波發生器電流過大 ◆焊頭、變幅器或者換能器鬆動或其他故障 ◆發生器電路失效 ◆發生器和換能器間的線纜故障 ◆供電頻率不穩自動補償 3、“自動調諧”功能能使超聲波發生器自動跟蹤並且補償焊頭頻率發生的變化。當溫度過高，焊頭表面有磨損或有雜物在焊頭上時，這種頻率變化都會發生。 4、內置全自動恒振幅系統，對不同的氣壓變化及電壓波動自動補償，可對超聲波振幅由50%-100%無級調節，適應不同焊接工件之要求。 5、採用IGBT做功率放大，反應快，比傳統矽功率管反應速度快100倍多，故保護功能較優。 三、主要技術參數 1、外型尺寸：長380mm×寬290mm×高110mm 2、主機淨重：7Kg 3、輸出功率：0-4200W 4、輸出電壓：0-3000V AC
超声波焊接线的设计及超声波焊接机的调试(图) 1.强度无法达到欲求标准。当然我们必须了解超音波熔接作业的强度绝不可能达到一体成型的强度，只能说接近于一体成型的强度，而其熔接强度的要求标准必须仰赖于多项的配合，这些配合是什么呢？※塑料材质：ABS与ABS相互相熔接的结果肯定比ABS与PC相互熔接的强度来的强，因为两种不同的材质其熔点也不会相同，当然熔接的强度也不可能相同，虽然我们探讨ABS与PC这两种材质可否相互熔接？我们的答案是绝对可以熔接，但是否熔接后的强度就是我们所要的？那就不一定了！而从另一方面思考假使ABS与耐隆、PP、PE相熔的情形又如何呢？如果超音波HORN瞬间发出150度的热能，虽然ABS材质己经熔化，但是耐隆、PVC、PP、PE只是软化而已。我们继续加温到270度以上，此时耐隆、PVC、PP、PE已经可达于超音波熔接温度，但ABS材质已解析为另外分子结构了！ 由以上论述即可归纳出三点结论：１.相同熔点的塑料材质熔接强度愈强。２.塑料材质熔点差距愈大，熔接强度愈小。３.塑料材质的密度愈高（硬质）会比密度愈低（韧性高）的熔接强度高。 ２.制品表面产生伤痕或裂痕。在超音波熔接作业中，产品表面产生伤痕、结合处断裂或有裂痕是常见的。 因为在超音波作业中会产生两种情形：1.高热能直接接触塑料产品表面 2.振动传导。所以超音波发振作用于塑料产品时，产品表面就容易发生烫伤，而1m/m以内肉厚较薄之塑料柱或孔，也极易产生破裂现象，这是超音波作业先决现象是无可避免的。而在另一方面，有因超音波输出能量的不足(分机台与HORN 上模)，在振动摩擦能量转换为热能时需要用长时间来熔接，以累积热能来弥补输出功率的不足。此种熔接方式，不是在瞬间达到的振动摩擦热能，而需靠熔接时间来累积热能，期使塑料产品之熔点到达成为熔接效果，如此将造成热能停留在产品表面过久，而所累积的温度与压力也将造成产品的烫伤、震断或破裂。是以此时必须考虑功率输出(段数)、熔接时间、动态压力等配合因素，来克服此种作业缺失。 解決方法：1.降低压力。2.减少延迟时间（提早发振)）。3.减少熔接时间。4.引用介质覆盖（如ＰＥ袋）。5.模治具表面处理（硬化或镀铬）。6.机台段数降低或减少上模扩大比。7.易震裂或断之产品，治具宜制成缓冲，如软性树脂或覆盖软木塞等（此项指不影响熔接强度）。8.易断裂产品于直角处加Ｒ角。 3.制品产生扭曲变形。发生这种变形我们规纳其原因有三：1.本体与欲熔接物或盖因角度或弧度无法相互吻合. 2.产品肉厚薄(2m/m以内)且长度超出60m/m以上. 3.产品因射出成型压力等条件导致变形扭曲.所以当我们的产品经超音波作业而发生变形时，从表面看来好像是超音波熔接的原因，然而这只是一种结果，塑料产品未熔接前的任何因素，熔接后就形成何种结果。如果没有针对主因去探讨，那将耗费很多时间在处理不对症下药的问题上，而且在超音波间接传导熔接作业中(非直熔)，6kg以下的压力
超声波焊接的焊点，应有高的接合强度和合格的表面质量，除了表面不能有明显的挤压坑和焊点边缘的凸出以外，还应注意与上声极接触处的焊点表面情况，不允许有裂纹和局部未熔合，因此，超声波焊接的形式选择、接头设计和焊接参数选择非常重要。 一、超声波焊接特点 1) 可焊接的材料范围广，可用于同种金属材料、特别是高导电、高导热性的材料（如金、银、铜、铝等）和一些难熔金属的焊接，也可用于性能相差悬殊的异种金属材料（如导热、硬度、熔点等）、金属与非金属、塑料等材料的焊接，还可以实现厚度相差悬殊以及多层箔片等特殊结构的焊接。 2) 焊件不通电，不需要外加热源，接头中不出现宏观的气孔等缺陷，不生成脆性金属间化合物，不发生像电阻焊时易出现的熔融金属的喷溅等问题。 3) 焊缝金属的物理和力学性能不发生宏观变化，其焊接接头的静载强度和疲劳强度都比电阻焊接头的强度高，且稳定性好。 4) 被焊金属表面氧化膜或涂层对焊接质量影响较小，焊前对焊件表面准备工作比较简单。 5) 形成接头所需电能少，仅为电阻焊的5％；焊件变形小。 6) 不需要添加任何粘结剂、填料或溶剂，具有操作简便、焊接速度快、接头强度高、生产效率高等优点。超声波焊接的主要缺点是受现有设备功率的限制，因而与上声极接触的焊件厚度不能太厚，接头形式只能采用搭接接头，对接接头还无法应用。 二、超声波焊接的分类 超声波焊接分类按照超声波弹性振动能量传入焊件的方向，超声波焊接的基本类型可以分为两类：一类是振动能量由切向传递到焊件表面而使焊接界面产生
相对摩擦，这种方法适用于金属材料的焊接；另一类是振动能量由垂直于焊件表面的方向传入焊件，主要是用于塑料的焊接。常见的金属超声波焊接可分为点焊、环焊、缝焊及线焊；近年来，双振动系统的焊接和超声波对焊也有一定的应用。 （1）点焊点焊是应用最广的一种焊接形式，根据振动能量的传递方式，可以分为单侧式、平行两侧式和垂直两侧式。振动系统根据上声极的振动方向也可以分为纵向振动系统、弯曲振动系统以及介于两者之间的轻型弯曲振动系统。功率500W以下的小功率焊机多采用轻型结构的纵向振动；千瓦以上的大功率焊机多采用重型结构的弯曲振动系统；而轻型弯曲振动系统适用于中小功率焊机，它兼有上述两种振动系统的优点。 （2）环焊环焊方法如图5所示，主要用于一次成形的封闭形焊缝，能量传递采用的是扭转振动系统。焊接时，耦合杆4带动上声极5作扭转振动，振幅相对于声极轴线呈对称分布，轴心区振幅为零，边缘位置振幅最大。该类焊接方法最适合于微电子器件的封装工艺，有时环焊也用于对气密性要求特别高的直线焊缝的场合，用来代替缝焊。由于环焊的一次焊缝的面积较大，需要有较大的功率输入，因此常常采用多个换能器的反向同步驱动方式。 （3）缝焊与电阻焊中的缝焊类似，超声波缝焊实质上是由局部相互重叠的焊点形成一条连续焊缝。缝焊机的振动系统按其滚轮振动状态可分为纵向振动、弯曲振动以及扭转振动三种形式（图6）。其中最常见的是纵向振动形式，只是滚轮的尺寸受到驱动功率的限制。缝焊可以获得密封的连续焊缝，通常焊件被夹持在上下滚轮之间，在特殊情况下可采用平板式下声极。 （4）线焊它是点焊方法的一种延伸，利用线状上声极，在一个焊接循环内形成一条狭窄的直线状焊缝，声极长度就是焊缝的长度，现在可以达到150mm，这种方法最适用于金属薄箔的封口。 （5）双超声波振动系统的点焊：上下两个振动系统的频率分别为27kHz和20kHz（或15kHz），上下振动系统的振动方向相互垂直，焊接时二者作直交振动。当上下振动系统的电源各为3kW时，可焊铝件的厚度达10mm，焊点强度达到材料本身的强度。双超声波振动系统多用于集成电路和晶体管细导线的焊接，虽然焊接方法与点焊基本相同，但焊接设备复杂，要求设备的控制精度高，以便实现焊点的高质量和高可靠性焊接。

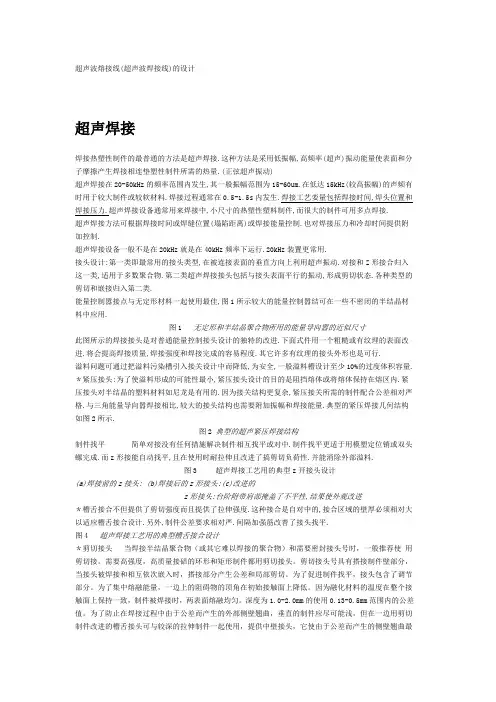

超声波线设计 焊接热塑性制品的最普通的方法是超声焊接.这种方法是采用低振幅,高频率(超声)振动能量使表面和分子摩擦产生焊接相连垫塑性制件所需的热量.(正弦超声振动) 超声焊接在20-50kHz 的频率范围内发生,其一般振幅范围为15-60um.在低达15kHz(较高振幅)的声频有时用于较大制件或较软材料.焊接过程通常在0.5-1.5s 内发生.焊接工艺变量包括焊接时间,焊头位置和焊接压力.超声焊接方法可根据焊接时间或焊缝位置(塌陷距离)或焊接能量控制.也对焊接压力和冷却时间提供附加控制. 超声焊接设备通常用来焊接中,小尺寸的热塑性塑料制品,而很大的制品可用多点焊接. 超声焊接设备一般不是在20kHz 就是在40kHz 频率下运行 .20kHz 装置更常用. 接头设计:第一类即最常用的接头类型,在被连接表面的垂直方向上利用超声振动.对接和Z 形接合归入这一类,适用于多数聚合物.第二类超声焊接接头包括与接头表面平行的振动,形成剪切状态.各种类型的剪切和嵌接归入第二类. 能量控制嚣接点与无定形材料一起使用最佳,图1所示较大的能量控制嚣结可在一些不密闭的半结晶材料中应用.
＊剪切接头当焊接半结晶聚合物（或其它难以焊接的聚合物）和需要密封接头号时，一般推荐使用剪切接。需要高强度，高质量接碚的环形和矩形制件都用剪切接头。剪切接
图6 超声焊执着用典型的斜坡接合设计 （a）斜坡接合；改进的斜坡接合（附加公差） 1-溢料槽；2-夹具 斜坡接合具有30°-60°的角且应该在±1°内装配。为附加的熔区材料厚度增加的
＊溢流式铆焊溢流式铆焊用在要求表面为平的或隆起的及锁信制件的厚度被允许使 ●
(一)、超声波塑料焊接机装设程序： 1、超声波塑料焊接机应安置在坚固,水平的工作台上。机器后面应留有大于150mm 的空间，以利通风散热。 2、为确保安全操作，本机必须可靠接地，对地电阻必须小于4欧姆。 3、将三苡控制电线两头分别插入焊机后方三脚插座，并旋紧螺母。 4、将选择开关置于手动位置。 5、锁紧升降的四只螺钉，以固定超声振头，但切勿用力过度,以免滑牙。 6、将上焊模与超声振头之接触面擦干净，用螺丝接合，使用随机专用扳手锁紧，锁紧力距为25牛顿／米。 7、把外气源的气管接入焊接机的空气滤净器。 8、音波检验程序： 为发挥超声波塑料焊接机的最佳使用效果，维护焊机的性能及安全生产，每次使用机器或更换焊模，必须调整超声波塑料焊接机发振系统与振动系统的发振程度，因此该项音波检测程序非常重要。 A、检测前，上焊模与超声振头两者必须密合锁紧，检验时上焊模切勿接触工件。 B、合上电源开关，此时电源指示灯亮. C、打开侧盖板之门页。 D、将选择开关按至音波检测档位置，观测振幅表之指示值，每次音波检测开关不能连续按下超过3秒。 E、顺逆旋转音波检测螺丝使振幅表指针在最低刻度值位置。注意：振幅表指针能调到1.2（或100）刻度值以下，且确保为最低刻度位置，焊机的发振系统与振动系统谱振最好。
[注意]: 1.调节音波选择螺丝，振幅表之指针会左右摆动，但并非表示功率输出之大小，而仅表示发振系统与振动系统之谐振程度，指示刻度值越小，则表示谐振程度越佳。 2.振幅表在空载发振时，表示谐振程度，负载发振时表示输出能量。 3.焊接前务必做音波检测，以确保发振系统与振动系统之谐振。 4.更换焊模后，切记一定要做音波检测程式。 5.调整时，如果过载指示灯发亮，则立即放开音波检验钮，约过1秒钟后，再转动音波调整螺丝作音波选择调整. 6.正确的调谐非常重要，如果无法调较到正常状态，不能达到音波检测程式第5项的要求时，请即送修，不可勉强使用，以免扩大故障。 7.工作气压不能超过5kg/cm. 8.校模程序： 为达到超声波塑料焊接机最大能量，上焊模与工件间的距离应尽量缩短，但仍应留有必要的距离，以便工件的放置和取出。升降台的最大行程为75mm，因此在校模前，在确定上焊模在最大行程时，不会接触工件。 a)将选择开关置于手动位置，调较压力调整旋钮，使压力表指示在0.2Mpa左右，（大约能使焊头上升之最小压力） b)置下焊模于工作台面,再放工件于下焊模内。 c)放松机体的锁紧摇手，转动升降手轮，使上焊模与工件之距离大于75mm，扳紧锁紧摇手。 d)双手按下两个下降按钮，使上焊模下降。
超声波焊接机常见故障 与维修 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
常见故障与维修 1、打开电源开关，电源指示灯不亮，没有任何动作。 原因：A、电源线与电源插座接触不良； B、机器的电源保险丝烧毁。 2、打开电源开关，电源指示灯亮，但没有任何动作，按超声测试按钮有输出。 原因：A、机器底座与机架连接的五芯线开路； B、机器程序电路板故障。 3、打开电源开关，电源指示灯亮，但没有任何动作，按超声测试按钮没有超声波输出。 原因：A、检查机器急停开关是否按下； B、电源变压器110V或24V电源供电不正常； C、机器程序电路板故障。 4、机器有动作，但按下超声测试按钮和工作按钮都没有超声输出。 原因：A、电源变压器110V电源供电不正常； B、电路主板的110V电源线脱落。 5、按下测试按钮机器能正常工作，但按下工作按钮机器却没有动作。 原因：A、工作开关损坏； B、机器底座与机架连接的五芯线开路。 6、按超声测试按钮时功率负载表指示值大于20％且通过调谐器无法调低。原因：A、换能器系统出现故障；
B、机器功率管烧毁。 7、焊接时机器过载指示灯亮，焊件焊接效果不理想。 原因：A、机器工作气压调节过大； B、插入性的焊件配合过紧； C、换能器系统出现故障。 8、焊件焊接效果不理想，但焊接时过载指示灯不亮，超声波输出较弱。 原因：A、电源变压器24V电源供电不正常，继电器不动作； B、机器程序板上的三端稳压器LM7824损坏。 9、焊件焊接效果不理想，按超声测试按钮听到啸叫声。 原因：换能器系统装配出现问题。 10、打开电源开关就听到微弱的啸叫声。 原因：电路板上功率管烧毁1－2个。 11、工作过程中，焊头下降，但没有超声波输出，焊头也不复位。 原因：A、机器工作气压调节过小； B、机器的触发预置按钮损坏或调整不当； C、机器程序板电路板故障。 12、机器超声波输出正常，但机器不动作。 原因：A、压缩泵供气不正常； B、气路堵塞或气动元件（电磁阀、节流阀或调压阀）有故障。 13、机器和换能器系统正常，但焊接效果不理想，机器工作时观察功率负载表，指示值小于20％。
超声波焊接常见缺陷及处理办法 一、强度无法达到欲求标准。 当然我们必须了解超音波熔接作业的强度绝不可能达到一体成型的强度，只能说接近于一体成型的强度，而其熔接强度的要求标准必须仰赖于多项的配合，这些配合是什么呢？ ※塑料材质：ABS与ABS相互相熔接的结果肯定比ABS与PC相互熔接的强度来的强，因为两种不同的材质其熔点也不会相同，当然熔接的强度也不可能相同，虽然我们探讨ABS与PC这两种材质可否相互熔接？我们的答案是绝对可以熔接，但是否熔接后的强度就是我们所要的？那就不一定了！而从另一方面思考假使ABS与耐隆、PP、PE相熔的情形又如何呢？如果超音波HORN瞬间发出150度的热能，虽然ABS 材质己经熔化，但是耐隆、PVC、PP、PE只是软化而已。我们继续加温到270度以上，此时耐隆、PVC、PP、PE已经可达于超音波熔接温度，但ABS材质已解析为另外分子结构了！由以上论述即可归纳出三点结论： １.相同熔点的塑料材质熔接强度愈强。
２.塑料材质熔点差距愈大，熔接强度愈小。 ３.塑料材质的密度愈高（硬质）会比密度愈低（韧性高）的熔接强度高。 二、制品表面产生伤痕或裂痕。 在超音波熔接作业中，产品表面产生伤痕、结合处断裂或有裂痕是常见的。因为在超音波作业中会产生两种情形：1.高热能直接接触塑料产品表面 2.振动传导。所以超音波发振作用于塑料产品时，产品表面就容易发生烫伤，而1m/m以内肉厚较薄之塑料柱或孔，也极易产生破裂现象，这是超音波作业先决现象是无可避免的。而在另一方面，有因超音波输出能量的不足(分机台与HORN上模)，在振动摩擦能量转换为热能时需要用长时间来熔接，以累积热能来弥补输出功率的不足。此种熔接方式，不是在瞬间达到的振动摩擦热能，而需靠熔接时间来累积热能，期使塑料产品之熔点到达成为熔接效果，如此将造成热能停留在产品表面过久，而所累积的温度与压力也将造成产品的烫伤、震断或破裂。是以此时必须考虑功率输出(段数)、熔接时间、动态压力等配合因素，来克服此种作业缺失。 解決方法：
SEE- IN ULTRASONIC SDN. BHD. ( Company No. : 750998 – H ) Lot 25-4-10, Plaza Prima, Batu 4 1/2, Jalan Klang Lama, 58200 Kuala Lumpur, Malaysia. Tel : 03-7982 6466 Fax: 03–7982 6468 Joint Designs for Ultrasonic Welding Perhaps the most critical facet of ultrasonic welding is joint design (the configuration of two mating surfaces). It should be considered when the parts to be welded are still in the design stage, and incorporated into the molded parts. There are a variety of joint designs, each with specific features and advantages. Their selection is determined by such factors as type of plastic, part geometry, weld requirements, machining and molding capabilities, and cosmetic appearance. Butt Joint with Energy Director The butt joint with energy director is the most common joint design used in ultrasonic welding, and the easiest to mold into a part. The main feature of this joint is a small 90" or 60" triangular shaped ridge molded into one of the mating surfaces. This energy director limits initial contact to a very small area, and focuses the ultrasonic energy at the apex of the triangle. During the welding cycle, the concentrated ultrasonic energy causes the ridge to melt and the plastic to flow throughout the joint area, bonding the parts together. For easy-to-weld resins (amorphous polymers such as ABS, SAN, acrylic and polystyrene) the size of the energy director is dependent on the area to be joined. Practical considerations suggest a minimum height between .008 and .025 inch (.2 and .6 mm). Crystalline polymers, such as nylon, thermoplastic polyesters, octal, polyethylene, polypropylene, and polyphenylene sulfide, as well as high melt temperature amorphous resins, such as polycarbonate and polysulfide are more difficult to weld. For these resins, energy directors with a minimum height between .015 and, 020 inch (.4 and .5 mm) with a 60" included angle are generally recommended. The 90" included angle energy director height should be at least 10% of the joint width, and the width of the energy director should be at least 20% of the joint width. Image 1 (to the right) shows a butt joint with a 90" included angle energy director. With thick-walled joints, two or more energy directors should be used, and the sum of their heights should equal 10% of the joint width. To achieve hermetic seals when welding poly-carbonate components, it is recommended that a 60" included angle energy director should be designed into the part. The energy director width should be 25% to 30% of the wall thickness. Image 2 (to the right) shows a butt joint with a 60" included angle energy director. Image 3 (to the right) shows how the ports should be dimensioned to allow for the flow of molten material from the energy director throughout the joint area. With assemblies whose components are mode of identical thermoplastics, the energy director can be designed into either half of the assembly. However, when designing energy directors into assemblies consisting of a part mode of copolymers or terpolymers, such as ABS, and another part made of a photopolymer such as acrylic, the energy director should always be incorporated into the photopolymer half of the assembly. Thermoplastic Assembly Solutions for Every Application:
超声波焊接线的设计与超声波焊接机的调试 2009-04-23 09:39 1.强度无法达到欲求标准。当然我们必须了解超音波熔接作业的强度绝不可能达到一体成型的强度，只能说接近于一体成型的强度，而其熔接强度的要求标准必须仰赖于多项的配合，这些配合是什么呢？※塑料材质：ABS与ABS相互相熔接的结果肯定比ABS与PC相互熔接的强度来的强，因为两种不同的材质其熔点也不会相同，当然熔接的强度也不可能相同，虽然我们探讨ABS与PC这两种材质可否相互熔接？我们的答案是绝对可以熔接，但是否熔接后的强度就是我们所要的？那就不一定了！而从另一方面思考假使ABS与耐隆、PP、PE相熔的情形又如何呢？如果超音波HORN瞬间发出150度的热能，虽然ABS材质己经熔化，但是耐隆、PVC、PP、PE只是软化而已。我们继续加温到270度以上，此时耐隆、PVC、PP、PE已经可达于超音波熔接温度，但ABS材质已解析为另外分子结构了！由以上论述即可归纳出三点结论：１.相同熔点的塑料材质熔接强度愈强。２.塑料材质熔点差距愈大，熔接强度愈小。３.塑料材质的密度愈高（硬质）会比密度愈低（韧性高）的熔接强度高。 ２.制品表面产生伤痕或裂痕。在超音波熔接作业中，产品表面产生伤痕、结合处断裂或有裂痕是常见的。因为在超音波作业中会产生两种情形：1.高热能直接接触塑料产品表面 2.振动传导。所以超音波发振作用于塑料产品时，产品表面就容易发生烫伤，而1m/m以内肉厚较薄之塑料柱或孔，也极易产生破裂现象，这是超音波作业先决现象是无可避免的。而在另一方面，有因超音波输出能量的不足(分机台与HORN上模)，在振动摩擦能量转换为热能时需要用长时间来熔接，以累积热能来弥补输出功率的不足。此种熔接方式，不是在瞬间达到的振动摩擦热能，而需靠熔接时间来累积热能，期使塑料产品之熔点到达成为熔接效果，如此将造成热能停留在产品表面过久，而所累积的温度与压力也将造成产品的烫伤、震断或破裂。是以此时必须考虑功率输出(段数)、熔接时间、动态压力等配合因素，来克服此种作业缺失。 解決方法：1.降低压力。2.减少延迟时间（提早发振)）。3.减少熔接时间。4.引用介质覆盖（如ＰＥ袋）。5.模治具表面处理（硬化或镀铬）。6.机台段数降低或减少上模扩大比。7.易震裂或断之产品，治具宜制成缓冲，如软性树脂或覆盖软木塞等（此项指不影响熔接强度）。8.易断裂产品于直角处加Ｒ角。 3.制品产生扭曲变形。发生这种变形我们规纳其原因有三：1.本体与欲熔接物或盖因角度或弧度无法相互吻合. 2.产品肉厚薄(2m/m以内)且长度超出60m/m以上. 3.产品因射出成型压力等条件导致变形扭曲.所以当我们的产品经超音波作业而发生变形时，从表面看来好像是超音波熔接的原因，然而这只是一种结果，塑料产品未熔接前的任何因素，熔接后就形成何种结果。如果没有针对主因去探讨，那将耗费很多时间在处理不对症下药的问题上，而且在超音波间接传导熔接作业中(非直熔)，6kg以下的压力是无法改变塑料的轫性与惯性。所以不要尝试用强大的压力，去改变熔接前的变形(熔接机最高压力为6kg)，包含用模治具的强迫挤压。或许我们也会陷入一个盲点，那就是从表面探讨变形原因，即未熔接前肉眼看不出，但是经完成超音波熔接后，就很明显的发现变形。其原因乃产品在熔接前，会因导熔线的存在，而较难发现产品本身各种角度、弧度与余料的累积误差，而在完成超音波熔接后，却显现成肉眼可看到的变形。解決方法：1.降低压力（压力最好在2kg 以下）。2.减少超音波熔接时间（降低强度标准）。3.增加硬化时间（至少0.8 秒以上）。 4.分析超音波上下模是否可局部调整（非必要时）。 5.分析产品变形主因，予以改善。 4.制品内部零件破坏※超音波熔接后发生产品破坏原因如下：1.超音波熔接机功率输出太
编订：__________________ 单位：__________________ 时间：__________________ 超声波焊接机安全操作指 引 Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8390-19 超声波焊接机安全操作指引 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1.目的和规范 1.1目的﹕确保安全生产﹐防止事故发生。 1.2范围﹕本规范适用于超声波焊接机操作员。 2.责任: 2.1具体见操作说明和注意事项 3.操作说明 3.1 打开电源开关。 3.2 安装上下焊模及调校上下焊模。先将装有连接螺杆的上模放置到工作台上，拧松发振箱体2支螺栓，降低箱体至上模位置，对位好上模连接螺杆与发振体螺孔，逆时针方向旋紧上模至发振体上。拧松变幅杆4支螺栓，升高箱体至合适位置。再将下模放置于工作台，放置与模具相同型号的产品到下模上。降低上模与装好产品的下模完全吻合。锁紧下模紧固螺
栓，锁紧变幅杆4支螺栓。升高箱体至合适位置。锁紧箱体2支螺栓。 3.3 超音波检查调试。超音波检查无负荷时，振幅表勿超过1A电流。否则请调整音波调整螺丝至合适。 3.4自动操作中遇到危险或异常请按紧急上升按钮(红色)。 4注意事项 4.1 启动机器前先检查电源开关、气压表及其它按钮是否正常。 4.2 超声波焊接模具内无产品或无同型号产品时，严禁双手同时按动两个手压按钮开关进行操作。 4.3 操作时﹐一定要用双手同时按压两个手压按钮进行操作﹐不要随意去调较时间和气流阀，操作时要专心认真﹐如发现异常现象应及时通知工程人员或组长﹐避免事故发生。 4.4机器启动时﹐尤其是发射超声波时﹐不要去模具内取货﹐不得将双手置于焊头下方﹐以免因高压

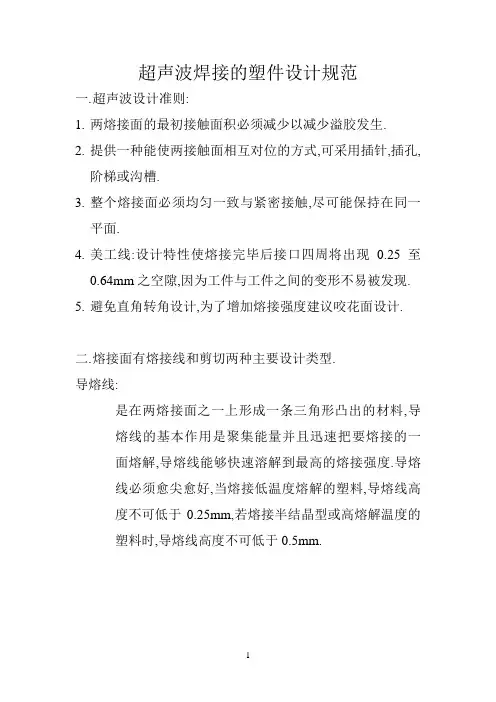

超声波焊接的塑件设计规范 一.超声波设计准则: 1.两熔接面的最初接触面积必须减少以减少溢胶发生. 2.提供一种能使两接触面相互对位的方式,可采用插针,插 孔,阶梯或沟槽. 3.整个熔接面必须均匀一致与紧密接触,尽可能保持在同一 平面. 4.美工线:设计特性使熔接完毕后接口四周将出现0.25至 0.64mm之空隙,因为工件与工件之间的变形不易被发现. 5.避免直角转角设计,为了增加熔接强度建议咬花面设计. 二.熔接面有熔接线和剪切两种主要设计类型. 导熔线: 是在两熔接面之一上形成一条三角形凸出的材料,导 熔线的基本作用是聚集能量并且迅速把要熔接的一 面熔解,导熔线能够快速溶解到最高的熔接强度.导 熔线必须愈尖愈好,当熔接低温度熔解的塑料,导熔 线高度不可低于0.25mm,若熔接半结晶型或高熔解温 度的塑料时,导熔线高度不可低于0.5mm.
(一)基本导熔线设计观念可以运用在平头熔接面以外的熔 接面设计上去以取得额外的优点. 1.阶梯式导熔线:主要用语外观件上需要精确对位与不溢胶 上的设计.注意这种设计的壁厚要求最小尺寸为2mm. 2.沟槽式导熔线:主要是能从里外两面防止溢胶并且可能提 供对位功能,提升高度的熔合使熔接面积增加而提升熔接强度的设计,注意这况设计的壁厚要求最小尺寸为2mm.
3.十字交叉式导熔线:是一导熔线使它们相互呈垂直交叉, 能缩短熔接时间及降低熔接时所消耗的功率,且并不影响熔接强度,但是会产生高低断差以及溢胶. 4.连续沟齿状导熔线:若取得完全密合的熔接效果,建议一 方的导熔线设计采用连续沟齿状.此款设计将产生大量的溢胶.
超声波焊接结构汇总
基本术语以及定义： 超声波熔接： 以超声波频率振动的焊头，在预定的时间及压力下，磨擦生热，令塑胶接面相互熔合，既牢固，又方便快捷 说起热塑塑料的可焊接力，不能不说到超音波压合对各种树脂的要求。其最主要的因素包括聚合物结构，熔化温度、柔韧性（硬度）、化学结构。 聚合物结构 非结晶聚合物分子排列无序、有明显的使材料逐步变软、熔化及至流动的温度（Tg玻璃化温度）。这类树脂通常能有效传输超音速振动并在相当广泛的压力/振幅范围内实现良好的焊接。 半结晶型聚合物分子排列有序，有明显的熔点（Tm熔化温度）和再度凝固点。固态的结晶型聚合物是富有弹性的，能吸收部分高频机械振动。所以此类聚合物是不易于将超声波振动能量传至压合面，帮要求更高的振幅。需要很高的能量（高熔化热度）才能把半结晶型的结构打断从而使材料从结晶状态变为粘流状态，这也决定了这类材料熔点的明显性，熔化的材料一旦离开热源，温度有所降低便会导致材料的迅速凝固。所以必须考虑这类材料的特殊性（例如：高振幅、接合点的良好设计、与超音夹具的有效接触、及优良的工作设备）才能取得超声波焊接的成功。 聚合物：热塑性与热固性 将单体结合在一起的过程称为“聚合”。聚合物基本可分为两大类：热塑性和热固性。热塑性材料加热成型后还可以重新再次软化和成型，基所经历的只是状态的变化而已-这种特性使决定了热塑性材料超音波压合的适应性。热固性材料是通过不可逆反的化学反应生成的，再次加热或加压均不能使已成型的热固性产品软化，所以传统上一直认为热固性材料是不适合使用超音波的。 熔化温度 聚合物的熔点越高，其焊接所需的超音波能量越多. 硬度（弹力系数） 材料的硬度对其是否能有效传输超音速振动是很有影响的。总的说来，愈硬的材料其传导力愈强。 超声波焊接常见缺陷及处理办法
