超声波焊接结构汇总
基本术语以及定义：

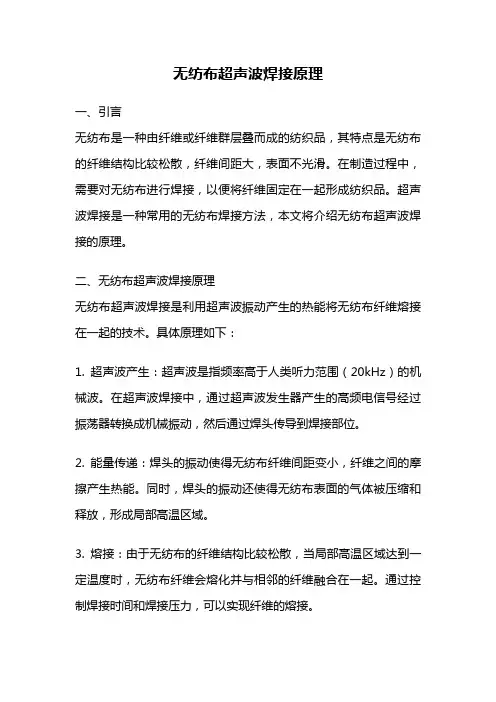

超声波熔接：
以超声波频率振动的焊头，在预定的时间及压力下，磨擦生热，令塑胶接面相互熔合，既牢固，又方便快捷
说起热塑塑料的可焊接力，不能不说到超音波压合对各种树脂的要求。其最主要的因素包括聚合物结构，熔化温度、柔韧性（硬度）、化学结构。
聚合物结构
非结晶聚合物分子排列无序、有明显的使材料逐步变软、熔化及至流动的温度（Tg玻璃化温度）。这类树脂通常能有效传输超音速振动并在相当广泛的压力/振幅范围内实现良好的焊接。
半结晶型聚合物分子排列有序，有明显的熔点（Tm熔化温度）和再度凝固点。固态的结晶型聚合物是富有弹性的，能吸收部分高频机械振动。所以此类聚合物是不易于将超声波振动能量传至压合面，帮要求更高的振幅。需要很高的能量（高熔化热度）才能把半结晶型的结构打断从而使材料从结晶状态变为粘流状态，这也决定了这类材料熔点的明显性，熔化的材料一旦离开热源，温度有所降低便会导致材料的迅速凝固。所以必须考虑这类材料的特殊性（例如：高振幅、接合点的良好设计、与超音夹具的有效接触、及优良的工作设备）才能取得超声波焊接的成功。
聚合物：热塑性与热固性
将单体结合在一起的过程称为“聚合”。聚合物基本可分为两大类：热塑性和热固性。热塑性材料加热成型后还可以重新再次软化和成型，基所经历的只是状态的变化而已-这种特性使决定了热塑性材料超音波压合的适应性。热固性材料是通过不可逆反的化学反应生成的，再次加热或加压均不能使已成型的热固性产品软化，所以传统上一直认为热固性材料是不适合使用超音波的。
熔化温度
聚合物的熔点越高，其焊接所需的超音波能量越多.
硬度（弹力系数）
材料的硬度对其是否能有效传输超音速振动是很有影响的。总的说来，愈硬的材料其传导力愈强。
超声波焊接常见缺陷及处理办法
一、强度无法达到欲求标准。
当然我们必须了解超音波熔接作业的强度绝不可能达到一体成型的强度，只能说接近于一体成型的强度，而其熔接强度的要求标准必须仰赖于多项的配合，这些配合是什么呢？
※塑料材质：ABS与ABS相互相熔接的结果肯定比ABS与PC相互熔接的强度来的强，因为两种不同的材质其熔点也不会相同，当然熔接的强度也不可能相同，虽然我们探讨ABS与PC这两种材质可否相互熔接？我们的答案是绝对可以熔接，但是否熔接后的强度就是我们所要的？那就不一定了！而从另一方面思考假使ABS与耐隆、PP、PE相熔的情形又如何呢？如果超音波HORN瞬间发出150度的热能，虽然ABS材质己经熔化，但是耐隆、PVC、PP、PE只是软化而已。我们继续加温到270度以上，此时耐隆、PVC、PP、PE已经可达于超音波熔接温度，但ABS 材质已解析为另外分子结构了！由以上论述即可归纳出三点结论：
１.相同熔点的塑料材质熔接强度愈强。
２.塑料材质熔点差距愈大，熔接强度愈小。
３.塑料材质的密度愈高（硬质）会比密度愈低（韧性高）的熔接强度高。
二、制品表面产生伤痕或裂痕。
在超音波熔接作业中，产品表面产生伤痕、结合处断裂或有裂痕是常见的。因为在超音波作业中会产生两种情形：1.高热能直接接触塑料产品表面 2.振动传导。所以超音波发振作用于塑料产品时，产品表面就容易发生烫伤，而1m/m以内肉厚较薄之塑料柱或孔，也极易产生破裂现象，这是超音波作业先决现象是无可避免的。而在另一方面，有因超音波输出能量的不足(分机台与HORN上模)，在振动摩擦能量转换为热能时需要用长时间来熔接，以累积热能来弥补输出功率的不足。此种熔接方式，不是在瞬间达到的振动摩擦热能，而需靠熔接时间来累积热能，期使塑料产品之熔点到达成为熔接效果，如此将造成热能停留在产品表面过久，而所累积的温度与压力也将造成产品的烫伤、震断或破裂。是以此时必须考虑功率输出(段数)、熔接时间、动态压力等配合因素，来克服此种作业缺失。解决方法：
1.降低压力。
2.减少延迟时间（提早发振)）。
3.减少熔接时间。
4.引用介质覆盖（如ＰＥ袋）。
5.模治具表面处理（硬化或镀铬）。
6.机台段数降低或减少上模扩大比。
7.易震裂或断之产品，治具宜制成缓冲，如软性树脂或覆盖软木塞等（此项指不影响熔接强度）。
8.易断裂产品于直角处加Ｒ角。
三、制品产生扭曲变形。
发生这种变形我们规纳其原因有三：
1.本体与欲熔接物或盖因角度或弧度无法相互吻合.
2.产品肉厚薄(2m/m以内)且长度超出60m/m以上.
3.产品因射出成型压力等条件导致变形扭曲.
所以当我们的产品经超音波作业而发生变形时，从表面看来好像是超音波熔接的原因，然而这只是一种结果，塑料产品未熔接前的任何因素，熔接后就形成何种结果。如果没有针对主因去探讨，那将耗费很多时间在处理不对症下药的问题上，而且在超音波间接传导熔接作业中(非直熔)，6kg以下的压力是无法改变塑料的轫性与惯性。所以不要尝试用强大的压力，去改变熔接前的变形(熔接机最高压力为6kg)，包含用模治具的强迫挤压。或许我们也会陷入一个盲点，那就是从表面探讨变形原因，即未熔接前肉眼看不出，但是经完成超音波熔接后，就很明显的发现变形。其原因乃产品在熔接前，会因导熔线的存在，而较难发现产品本身各种角度、弧度与余料的累积误差，而在完成超音波熔接后，却显现成肉眼可看到的变形。
解决方法：
1.降低压力（压力最好在 2kg 以下）。
2.减少超音波熔接时间（降低强度标准）。
3.增加硬化时间（至少 0.8 秒以上）。
4.分析超音波上下模是否可局部调整（非必要时）。
5.分析产品变形主因，予以改善。
四、制品内部零件破坏
※超音波熔接后发生产品破坏原因如下：
1.超音波熔接机功率输出太强.
2.超音波能量扩大器能量输出太强.
3.底模治具受力点悬空，受超音波传导振动而破坏.
4.塑料制品高、细成底部直角，而未设缓冲疏导能量的R角.
5.不正确的超音波加工条件.
解决方法：
1.提早超音波发振时间（避免接触发振）。
2.降低压力、减少超音波熔接时间（降低强度标准）。
3.减少机台功率段数或小功率机台。
4.降低超音波模具扩大比。
5.底模受力处垫缓冲橡胶。
6.底模与制品避免悬空或间隙。
7.HORN（上模）掏孔后重测频率。
8.上模掏孔后贴上富弹性材料。
五、产品产生溢料或毛边
※超音波熔接后产品发生溢料或毛边原因如下：
1.超音波功率太强.
2.超音波熔接时间太长.
3.空气压力（动态）太大.
4.上模下压力(静态)太大.
5.上模(HORN)能量扩大比率太大.
6.塑料制品导熔线太外侧或太高或粗.
上述六项为造成超音波熔接作业后产品发生溢料毛边的原因，然而其中最关键性的是在第六项超音波的导熔线开设，一般在超音波熔接作业中，空气压力大约在2~4kg范围，根据经验值最佳的超音波导熔线，是在底部0.4~0.6m/m×高度0.3~0.4m/m 如：此型Δ，尖角约呈60°，超出这个数值将导至超音波熔接时间、压力、机台或上模功率的升高，如此就形成上述1~6项造成溢料与毛边的原因。解决方法：
1.降低压力、减少超音波熔接时间（降低强度标准）。
2.减少机台功率段数或小功率机台。
3.降低超音波模具扩大比。
4.使用超音波机台微调定位固定。
5.修改超音波导熔线。
六、产品熔接后尺寸无法控制于公差内
※在超音波熔接作业中，产品无法控制于公差范围有其下述原因：
1.机台稳定性(能量转换未增设安全系数).
2.塑料产品变形量超出超音波自然熔合范围.
3.治具定位或承受力不稳定.
4.超音波上模能量扩大输出不配合.
5.熔接加工条件未增设安全系数.
解决方法：
1.增加熔接安全系数（依序由熔接时间、压力、功率）。
2.启用微调固定螺丝（应可控制到 0.02m/m）。
3.检查超音波上模输出能量是否足够（不足时增加段数）。
4.检查治具定位与产品承受力是否稳合。
5.修改超音波导熔线。
超声波塑料焊接水、气密导熔线（焊线）设计
我们欲求产品达到水、气密的功能时，定位与超声波导熔线是成败的重要关键，所以在产品设计时的考虑，如：定位、材质、肉厚，与超声波导熔线的对应比例有绝对的关系。在一般水、气密的要求，导熔线高度应在 0.5~0.8m/m 之范围（视产品肉厚而定），如低于0.5m/m以下，要达到水气密的功能，除非定位设定要非常标准，而且肉厚有 5 m/m 以上，否则效果不佳。一般要求水气密的产品其定位与超音波导熔线的方式如下：
斜切式：适合水密性及大型产品之熔接，接触面角度=45°， x=w/2，d=0.3~0.8mm为佳。
阶梯尖式：适合水密性及防止外凸或龟裂之方法，接触面的角度= 45°，x=w/2，d=0.3~0.8mm为佳。
峰谷尖式：适合水密性且高强度熔接，d=0.3~0.6mm 内侧接触面之高度 h 依形状大小而有变化，但 h 约在1~2mm左右。
产品实施超声波作业无法达到水、气密，除了超声波导熔线、治具定位、产品本身定位等因素外，超声波设定的条件也是一项主因。我们在此更深入探讨引响水气密的另一原因（熔接条件），在我们实施超音波熔接作业时，求效率求快是最基本目标，但往往也忽略了其求效率的要领，正常有两种现象出现：
一、下降速度、缓冲太快：此一形成的速度，使动态压力加上重力加速度将把超声波导熔线压扁，使导熔线无法发挥导熔的作用，形成假相熔接。
二、熔接时间过长：塑料产品因接收过长时间的热能，不仅使塑料材质熔化，更进而造成塑料组织焦化现象，产生砂孔，水或气即由此砂孔渗透而出。这是一般生产技术者最不易发现之处。

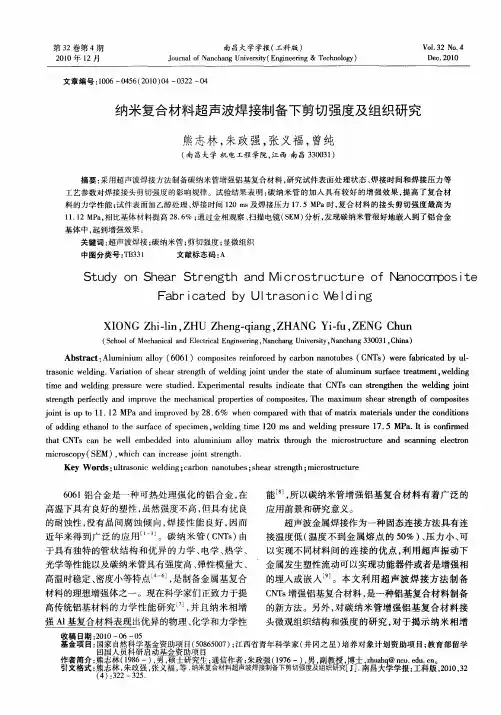

浅析我国焊接技术的现状与未来发展 【摘要】在我国制造业发展的过程中，焊接技术是人们常用的加工工艺。本文通过对我国现阶段焊接技术的发展现状进行简要的介绍，阐述了我国焊接技术的未来发展趋势，以供相关人士参考。 【关键词】焊接技术；材料；发展现状；发展趋势 随着科学技术的不断发展，焊接技术也在进行不断的创新和发展，这不仅有利于我国社会经济建设，还有效的促进了我国现代制造业的发展。目前，人们为了推动缓解制造技术的创新和发展，也将许多先进的科学技术和科学理念应用到其中。下面我们就对我国焊接技术的现状和未来发展趋势进行介绍。 一、我国当前焊接技术的发展现状 目前，在我国社会经济发展的过程中，人们对生活水平的要求也越来越高，而钢结构材料作为我国城市建设、社会发展的基础材料之一，人们对其材料性能的要求也在逐渐的提高，因此我们在对其进行相关的加工处理施工的时候，人们就对焊接技术进行严格的要求，从而使其焊接技术的加工处理效果满足工程设计的相关要求。而随着电子信息化时代的到来，人们也将许多先进的科学技术应用到了焊接加工技术当中，从而实现了焊接技术的自动化。这不仅有效的加快了焊接施工的工作效率，还大幅的提高了焊接的质量。目前，我们也已经将焊接技术应用到各个行业当中，并且还充分的利用了计算机技术和防治设计受到，来对焊接过程中产生的应力变形进行相关的控制。如今，在我国焊接技术创新发展的过程中，人们已经开始全面的对焊接介绍的内容展开了全面的分析，进而有利于我国焊接技术的发展。 二、当前我国焊接学科研究成就及进展 1.高品质焊接材料的生产与应用 钢铁生产技术的产生和发展都和焊接技术有着密切的关系，人们可以通过焊接来对钢铁材料的性能进行全面的提高。但是，在对其进行焊接施工处理的过程中，施工人员没有严格的按照工程施工的相关标准来对其进行焊接处理，使其自身结构的平衡性结晶组织出现问题，那么这就对钢铁焊接材料的品质有着一定的影响。为此要实现高品质焊接材料的生产，施工人员就要结合相关的焊接要求，来对其焊接材料、金属质量以及纯度等各个方面进行严格的控制，尽可能的避免人们在对金属材料进行焊接加工处理的过程中出现问题。而随着科学技术的不断进步，人们也将焊接技术应用到了复合合金材料的加工制作当中，这就给我国焊接技术带来了新的发展空间和挑战。目前，人们在对金属材料进行焊接加工的过程中，药芯焊丝技术在其中有着十分重要的作用，因此在对其焊接施工前，施工人员就要对其进行严格的要求。不过，和国外发达国家相比，我国在药芯焊丝的生产技术上还存在着一定的缺陷，为此我们在对高品质焊接材料进行生产和应用的过程中，我们还要向发达国家的生产制造工艺多的学习。 2.对无铅连接材料及无铅可靠性技术与标准的突破 随着科学技术的不断发展，人们也将焊接施工技术应用到了电子电气产品的加工生产当中。但是，由于多数电子电气产品中都含铅以及其他的有毒有害物质，这对周围的生态环境有着极其严重的影响。因此，我们电子工业发展的过程中，就开始对无铅连接材料进行研究开发。近年来，人们在对无铅连接材料进行研究的过程中，也将许多的先进的科学技术应用的其中，从而通过多种科学技术的有机结合，来使得无铅连接材料的整体性能进行有效的提高，而且人们还可以在其中添加适量的微量元素，来改善无铅连接材料的物理性能，使其可靠性得到明显的增强。目前，我国在无铅连接材料研发试验中，对其无铅绿色电气电子产品的开发以
上海氯碱机械有限公司 焊接材料管理制度 QG/T530205—2005（C版） 发布日期：2005-9-1实施日期：2005-9-1 编写：陈宁审核：龚惠昌批准：曹稼斌
1目的和适用范围 1.1 本制度规定了焊接材料入库、保管发放的各项要求，使焊材质量得到有效控制。 1.2 本制度适用公司焊材一、二级仓库的管理。 2相关文件 2.1《采购质量控制程序》 QG/T530202-2005 2.2《材料检验程序》 QG/T530203-2005 3.职责 3.1生产运行部负责焊材一级仓库的管理。 3.2各施工部门负责各自焊材二级仓库的管理。 4.管理内容和方法 4.1焊材一级库管理 4.1.1 焊材的入库、验收 a) 生产运行部材料计划员从采购部门领出的焊材，必须包装完整、标志清晰、质量证明文件齐全，在入一级焊材库时，先存放在焊材待验区内，并填写《材料检验入库通知单》，一同送交材料检验员对其焊材进行检验。 b) 材料检验员安检验规定，核对焊材质保书与原包装上的炉批号是否一致，包装是否损坏，并对焊材尺寸规格、表面、药皮进行抽检，数量不得少于5％,记录于《焊材入库检验表》上。 c) 材料检验员检验完毕，应将《材料检验入库通知单》与《焊材入库检验表》以及焊材质保书等，一起送交材料责任工程师进行审核。审核合格后，材料责任工程师给出一个焊材追踪号，并在《材料检验入库通知单》上签字，方可入库。 4.1.2 焊接材料的保管 a) 焊条、焊丝、焊剂应按种类、牌号、批号、规格分类划分堆放，每一堆放区前应挂旋转牌，牌上应写明焊材牌号、规格、标识、入库日期、数量等，并按入库时间的先后分别存放在干燥的专用库房内。
常用母材与焊材选用 表
常用母材与焊材选用表
珠光体耐热钢焊接时，如何正确地选用焊接材料？ 总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。具体选用，见表12。 中碳钢焊接时，如何正确地选用焊条？ 中碳钢的焊接目前大都采用手弧焊。为提高焊接接头的抗裂性，应选用低氢型焊条。个别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等。 中碳钢手弧焊时焊条的选用，见表6。
特殊情况下，中碳钢焊接时可采用铬镍不锈钢焊条，如E0-19-10-16（A102）、E0-19-10-5 （A107）、E1-23-13-16（A302）、E1-23-13-15（A307）、E2-26-21-16（A402）、E2-26-21-15（A407）等，因奥氏体焊缝金属的塑性良好，可以减小焊接接头应力，即使焊件焊前不预热，也可避免热影响区产生冷裂纹。 焊条的保管 焊条保管的好坏对焊接质量有直接影响，尤其在野外工作时要特别注意。每个焊工，保管员和技术人员都应该知道焊条存储、保管规则。焊条和其它涂料在很多情况下会遭到破坏：1）运输、搬运、使用时受到损伤；2）被水浸泡或吸潮；3）受油或其它腐蚀介质污染。
1）损伤：虽然焊条在一般情况下具有抗外界破坏能力，但不能忽视由于保管不好很容易遭受损坏。焊条是一种陶质产品，他不能象钢芯那样耐冲击，所以装货和卸货时不能摔他。用纸盒包装的焊条不能用不能用挂钩搬运。某些型号焊条如特殊烘干要求的碱性焊条涂料比正常焊条更要小心轻放。 2）吸潮：在焊条涂料中含有太高的水分时很危险的，由于很多工人不了解焊条是湿的，焊完时焊缝表面用肉眼不一定看得见气孔,但是经X射线检查就显示出气孔来。当焊条出厂时，所有的焊条有某一含水量，它根据焊条的型号而变，这个含水量是正常的，即对形成气孔有一个含水量的安全系数，对焊缝质量没有影响。所有得焊条在空气中都能吸收水分，在相对湿度为90%时，焊条涂料吸收水分很快，普通碱性焊条露在外面一天受潮旧很严重，甚至相对湿度为70%时涂料水分增加也较快，只在相对湿度为40%或更低时，焊条长期储存才不首影响。 由于昼夜湿度之间的差别很大，空气水分在早上很容易凝结成露水，很容易潮湿焊条包装。焊条存放时间较长时就很容易受潮，所以最好作到先入库的焊条先使用。 在一般情况下焊条由塑料袋和纸盒包装，为了防止吸潮，在焊条使用前，不能随意拆开，尽量作到现用现拆，有可能的话，焊完后剩余的焊条再密封起来。 简单识别受潮的方法：（1）从不同位置取出几跟焊条用两个手的拇指和食指之间将焊条支撑轻轻摇动，如果焊条是干燥的就产生硬而脆的金属声，如果焊条受潮，声音发钝。在使用焊条时常作各种试验，干燥过的和受潮焊条之间声音是不同的，这样可以防止误用受潮焊条。（2）如果用某种型号受潮焊条焊接时发现有裂纹声音和气孔，这时一定要考虑焊条是否烘干，然后再考虑其它原因。（3）用受潮焊条焊接时如果焊条含水量非常高，甚至可以看到焊条表面有水蒸气发出来，或者当焊条烧焊一多半时，发现焊条尾部有裂纹现象存在。 焊条的存储 （1）各类焊条必须分类、分牌号堆放，避免混乱。
焊接材料分类选择
E430 1钛铁 矿型 平、 立、 仰、 横 交流或 直流 正、反 接 E500 3 钛钙 型 平、立、 仰、横 交流或直流 正、反接 E430 3钛钙 型 平、 立、 仰、 横 交流或 直流 正、反 接 E501 高纤 维素 钠型 平、立、 仰、横 直流反接 E431 0高纤 维素 钠型 平、 立、 仰、 横 直流反 接 E501 1 高纤 维素 钾型 平、立、 仰、横 交流或直流 反接 E431 1高纤 维素 钾型 平、 立、 仰、 横 交流或 直流反 接 E501 4 铁粉 钛型 平、立、 仰、横 交流或直流 正、反接 E431 2高钛 钠型 平、 立、 仰、 横 交流或 直流正 接 E501 5 低氢 钠型 平、立、 仰、横 直流反接 E431 2高钛 钾型 平、 立、 交流或 直流 E501 6 低氢 钾型 平、立、 仰、横 交流或直流 反接
仰、横正、反接 E431 5低氢 钠型 平、 立、 仰、 横 直流反 接 E501 8 铁粉 低氢 钾型 平、立、 仰、横 交流或直流 反接 E431 6低氢 钾型 平、 立、 仰、 横 交流或 直流反 接 E501 8M 铁粉 低氢 型 平、立、 仰、横 直流反接 E432 0氧化 铁型 平、 交流或 直流 正、反 接 E250 23 铁粉 钛钙 型 平、平角 焊 交流或直流 正、反接 E432 0氧化 铁型 平角 焊 交流或 直流正 接 E502 4 铁粉 钛型 平、平角 焊 交流或直流 正、反接 E432 2氧化 铁型 平 交流或 直流正 接 E502 7 铁粉 氧化 铁型 平、平角 焊 交流或直流 正接 E432 3铁粉 钛钙 平、 平角 交流或 直流 E502 8 铁粉 低氢 平、平角 焊 交流或直流 反接
焊接材料行业研究报告 作者：[胡莹华] 来源：国泰君安证券 根据国家统计局数据，2014年3-11月,金属制品业增加值同比增长的平均值为11.73%。2014年2月-11月，金属制品业增加值同比累计增长平均值12.02%。2014年金属制品行业仍处于稳中有进的平稳较快发展阶段，行业结构继续优化，产业竞争力持续提升。预计全年行业的工业总产值、销售收入、利润总额及主要产品产量等主要经济指标将会保持10%以上的增长速度。一、焊接行业概况焊接，也称作熔接、镕接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。焊接已经从一种传统的热加工技艺发展到了集材料、冶金、结构、力学、电子等多门类科学为一体的工程工艺学科。当今世界的许多最新科研成果、前沿技术和高新技术，诸如：计算机、微电子、数字控制、信息处理、工业机器人、激光技术等，已经被广泛地应用于焊接领域，这使得焊接的技术含量得到了空前的提高，并在制造过程中创造了极高的附加值。焊接材料是指焊接时所消耗材料的通称，例如焊条、焊丝、金属粉末、焊剂、气体等。焊接行业发展迅速，主要分为氩焊、CO2焊接、氧切割、电焊。由于中国经济持续高速增长，拉动了钢铁工业的快速发展，钢材产量的快速升高又拉动了中国焊接材料产业的强劲发展。每年，我国有近4亿吨的钢材涉及焊接加工，占全球焊接加工量的50%以上；消费焊接材料4百多万吨，占全球焊材消费的50%以上；拥有全球最大的焊接设备市场；焊接产业从业人员超过3000万人；我国涉及各类焊接加工累计的总产值至少在3万亿元。可见中国不仅已成为世界上头号钢铁生产和消费大国，也成为头号焊接材料生产和消费大国。中国作为全球最大的焊接材料生产基地，国外知名品牌企业相继在中国建厂生产，对带动提升本土生产企业的产品品质、生产经营等诸多方面起到了积极的推动作用。目前中国各类焊接材料中，占总产量的比例情况为焊条降至50%以下，气保护实心焊丝超过30%，药芯焊丝接近10%，埋弧焊材基本维持在10%。总体而言，中国焊接材料已经形成以焊条和气保护实芯焊丝为主体、药芯焊丝和埋弧焊材基本相当的格局。国内焊接材料厂家数量接近千家，已经形成以天津、自贡、上海、昆山、锦州等为主的几个较大的企业集团，行业排名前五的企业总共占据了约60%的市场份额，行业内企业数量较多、但呈现为两极分化较为明显的格局。年产10万吨以上焊接材料的企业只有10家左右。行业前10家产量占总产量的比例，2009年约为68％，2010年约为71％，2011年约为73％，2012年约为75％，2013年约为79％，整个焊接材料行业已呈现出较为明显的产业集中趋势。而在低端焊接材料产品领域，由于进入门槛较低，大量中小企业均聚集在此，生产能力严重过剩，导致市场竞争极其激烈。天津市金桥焊材集团有限公司、天津大桥焊材集团有限公司、四川大西洋焊接材料股份有限公司三家的总产量之和已超过行业总产量的50％。（见下图）（数据来源：扎实做好行业工作推动行业平稳
焊材二级仓库贮存及管理制度
一、焊材必须在干燥通风的室内仓库存放。焊材贮存库内，不允许放置有害气体和腐蚀性介质，室内保持整洁。 二、焊材存放在专用架子上，货架离地面高度间距不小于300mm，离墙壁间距不小于300mm，严格防备焊材受潮。焊条的堆积的体积不能过大，宽度不大于两排，高度不超过1.2m。 三、焊材堆放时应按种类、牌号、规格、入库时间分类堆放，每垛应有明确标记，避免混乱。 四、焊材在供应给使用单位之后，保质期至少保证在6个月之内。入库的焊材应做到先入库批次先发放。 五、特种焊材贮存与保管应高于一般性焊材。特种焊材应堆放在专用仓库或指定区域。 六、对受潮或包装损坏的焊材，未经处理不允许入库。 七、管理人员必须熟悉各种焊材的性能、存放要求，定期检查库房内存放的焊材有无受潮、损坏等情况发生，如有发生，待采取措施后，经验证符合要求时，才能发放。 八、一般焊材一次出库不能超过一天的用量。已经领出库的焊材，焊工必须保管好。当天使用不完的焊材当天退回焊材仓库。 九、焊材贮存库内，应设置去湿机、温湿仪且运行正常。低氢型焊材室内温度不低于5℃，相对空气湿度低于60%
十、焊材的烘焙应按照要求进行记录，（附：表1）； 车间焊条领用记录，（附：表2）； 车间埋弧焊丝领用记录，（附：表3）； 车间CO2焊丝领用记录，（附：表4）； 车间焊剂领用记录，（附：表5）； 车间碳棒等辅材领用记录，（附：表6）； 车间焊材返还记录，（附：表7）.
焊接材料烘焙规范及操作规程 一、焊条 1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。 2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行： 注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。 ⑵特种焊条烘焙温度应按说明书烘培温度操作。 3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。 4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层及不超过50mm），以
常用母材与焊材选用表 国标厂标对应埋弧焊 丝 对应 CO2 焊 丝 对应氩弧焊 丝 主要用途 E4303 J422 H08A/H08Mn A H08Mn2S i H08Mn2Si A 5-A.F/Q235-A/10#20# E4316 J426 H08A/H08E/ H08MnA H08Mn2S i H08Mn2Si A 5-D/Q235-C/20G/20g/ 20R/20 E4315 J427 E5016 J506 H10MnSi H120Mn2 H08Mn2S iA H10MnSi 16Mn 16MnR E5015 J507 E5515-B1 R20 7 H13CrMoA H08CrMoA 12CrMo/12CrMoG E5515-B2 R30 7 15CrMo/15CrMoG E5515-B2- V R31 7 H08CrMoV A H08CrMoV A 12CrMoV/12CrMoVG E6015-B2 R40 7 Cr2.5Mo E308-16 A10 2 H0Cr21Ni10 H0Cr21Ni1 0Cr18Ni9/00Cr19Ni10/00Cr 19Ni11Ti E308-15 A10 7 E308L-16 A00 2 00Cr19Ni10/00Cr18Ni10Ti E316L-16 A02 2 焊接尿素及合成纤维设备， 铬不锈钢，复合钢，异种钢 E347-16 A13 2 H0Cr21Ni10T i H0Cr21Ni1 0Ti 0Cr18Ni10Ti 1Cr18Ni9Ti E347-15 A13 7 E309-16 A30 2 焊接相同类型的不锈钢，不 锈钢衬里，异种钢，高铬钢 E309-15 A30 7 E310-16 A40 2 焊接高温下工作的同类型 耐热不锈钢， Cr5Mo/Cr9Mo/Cr13 钢等 E310-15 A40 7
焊接材料选择指南（UCS篇） 碳素钢 P-No. 标准GTAW&GMAW FCAW SMAW SAW 1-1 SA-36 SA-53-EA SA-53-EB SA-53-SA SA-53-SB SA-106-A SA-106-B SA-135-A SA-135-B SA-178-A SA-178-C SA-179 SA-181-60 SA-192 SA-210-A-1 SA-214 SA-216-WCA SA-234-WPB SA-266-1 SA-283-A SA-283-B SA-283-C SA-283-D SA-286-A SA-285-B SA-285-C SA-333-1 SA-333-6 SA-334-1 SA-334-6 SA-350-LF1 SA-352-LCB SA-372-A SA-420-WPL6 SA-515-60 SA-515-65 SA-516-55 SA-516-60 SA-516-65 SA-524-I SA-524-II SA-556-A2 SA-556-B2 SA-557-A2 SA-557-B2 SA-662-A SA-662-B SA-727 SA-765-I SA-836 ER70S-2 ER70S-3 ER70S-4 ER70S-6 ER70S-7 ER70S-G E70C-3X E70C-6X E70C-GX E70C-GSX (X=C,M) E6XT-G E7XT-1,-1M E7XT-2,-2M E7XT-3 E7XT-4 E7XT-5,-5M E7XT-6 E7XT-7 E7XT-8 E7XT-9,-9M E7XT-10 E7XT-11 E7XT-12,-12M E7XT-G （X=0，1） E6010 E6011 E6012 E6013 E6018 E6019 E6020 E6022 E6027 E7014 E7015 E7016 E7018 E7018M E7016-1(-46℃) E7018-1(-46℃) E7024 E7027 E7028 E7048 F6(A)P0-EXXX F6(A)P2-EXXX F6(A)P4-EXXX F6(A)P6-EXXX F6(A)P8-EXXX F7(A)P0-EXXX F7(A)P2-EXXX F7(A)P4-EXXX F7(A)P6-EXXX F7(A)P8-EXXX F7(A)PZ-EXXX PWHT将会使焊缝金属的抗拉强度下降10%~15%。(热处理时间越长，下降的越多) 正火将会使焊缝金属的抗拉强度下降20~25%。（从奥氏体化温度冷却时，冷却速度越小，下降的越多，而正火时的保温时间对强度的影响却不大，也许使用1.6Mn—1.8Ni-0.5Mo类型的焊缝金属更合适，如MF-38×US-49A(含0.2Mo,适于长时间热处理),或D2,F3类型） 采用交流电源焊接通常会使焊缝金属具有更好的低温冲击韧性和更高的抗拉强度。 遇到厚板多层焊或焊后进行正火热处理等情况，需要防止焊缝强度过低现象。 对要求塑性好、冲击韧性、低温性能高、抗裂能力强的焊缝，应选用碱性低氢型焊材。 对于有特殊要求的焊缝（如低温冲击韧性），可选用低合金钢焊材。 预热温度（预热温度越高，焊缝强度越低，焊缝硬度也越低）、层间温度（影响焊缝及热影响区的冷却速
国内外焊接材料的应用及发展趋势 沈阳工业大学材料科学与工程学院 摘要：焊接材料是焊接行业中一个重要分支。随着焊接技术的发展，国内外焊接材料的生产和使用也得到了长足的进步。本文简单介绍国内外的钢材、焊接材料的应用状况，进而分析了焊接材料的应用领域，总结出我国焊接的材料发展中存在的问题及应对策略。 关键词：焊接材料；应用；发展趋势 1国内外钢材及焊接的应用现状 钢产量是衡量一个国家综合经济实力的重要指标，钢铁工业是中国工业进程中的支柱产业。表1为世界主要国家的钢产量数据。从表中数据可以发现，从2001年开始我国的钢产量已经跃居全球第一，从2001年到2008年钢产量已经提高了3倍多，这样的增速明显高于其他国家。这主要是由于中国的经济持续高速增长，拉动了钢铁工业的快速发展，带动了中国钢铁的生产和消耗。但与中国钢产量全球第一形成鲜明的对比的是中国也是钢材进口大国，尤其是特种性能、高强度钢材的大量进口，因此中国钢材巨大产量，并没有给中国带来巨大的经济效益。
（数据来源：中国钢材贸易网） 焊接是一种将材料永久性连接，并成为具有给定功能结构的制造技术。几乎所有的产品，从几十万吨巨轮到不足1克的微电子元件。在生产制造中都不同程度地应用焊接技术。焊接已经渗透到制造业的各个领域，直接影响到产品的质量、可靠性和寿命以及生产的成本、效率和市场反应速度。焊接技术包括焊接材料、设备和工艺等相关内容，而其中焊接材料是焊接技术发展的基础，所以焊接材料的应用和发展影响着焊接技术的发展。 钢材产量和快速升高又拉动了中国焊接材料产业的强劲发展，钢材的产量、品质及发展趋势直接决定了焊接行业的可持续发展及焊接技术的发展方向。2006年，按国际钢材协会统计，全世界钢产量12．39亿吨，按有
焊接材料管理规范 （ISO9001-2015） 1 目的和适用范围 1.1 本制度规定了焊接材料入库、保管发放的各项要求，使焊材质量得到有效控制。 1.2 本制度适用公司焊材一、二级仓库的管理。 2 相关文件 2.1《采购质量控制程序》 2.2《材料检验程序》 3.职责 3.1生产运行部负责焊材一级仓库的管理。 3.2各施工部门负责各自焊材二级仓库的管理。 4.管理内容和方法 4.1焊材一级库管理 4.1.1 焊材的入库、验收 a) 生产运行部材料计划员从采购部门领出的焊材，必须包装完整、标志清晰、质量证明文件齐全，在入一级焊材库时，先存放在焊材待验区内，并填写《材料检验入库通知单》，一同送交材料检验员对其焊材进行检验。
b) 材料检验员安检验规定，核对焊材质保书与原包装上的炉批号是否一致，包装是否损坏，并对焊材尺寸规格、表面、药皮进行抽检，数量不得少于5％,记录于《焊材入库检验表》上。 c) 材料检验员检验完毕，应将《材料检验入库通知单》与《焊材入库检验表》以及焊材质保书等，一起送交材料责任工程师进行审核。审核合格后，材料责任工程师给出一个焊材追踪号，并在《材料检验入库通知单》上签字，方可入库。 4.1.2 焊接材料的保管 a) 焊条、焊丝、焊剂应按种类、牌号、批号、规格分类划分堆放，每一堆放区前应挂旋转牌，牌上应写明焊材牌号、规格、标识、入库日期、数量等，并按入库时间的先后分别存放在干燥的专用库房内。 b) 焊条应存放在架子上，架子离地高度和离墙壁距离不小于30厘米，严防焊条受潮和受油污灰尘的影响。 c) 焊条仓库内应设置温度计、湿度计，温、湿度记录数据每天上午9:00和下午2:00各一次填写在记录表上。 d) 焊材库室温保持在30°±10°,相对湿度必须＜60％。 e) 存放二年以上的焊条(不锈钢焊条除外)，在发放前应经理化室复验，复验合格后方可使用。 f) 施工部门向一级库领用焊材时，一律凭领料单，一级库保管员必须在《发
角焊缝及其计算 型式及分类 截面形式:普通型（等边凸形）、平坦型（不等边凹形）、凹面形 两焊脚边夹角：直角角焊缝、斜角角焊缝、焊缝长度与作用方向 1.侧面角焊缝（侧缝） 侧缝主要承受剪力，应力状态叫单纯，在弹性阶段，剪应力沿焊缝长度方向分布不均匀，两端大中间小，且焊缝越长越不均匀，但侧缝塑性好。 2．正面角焊缝（端缝） 端缝连接中传力线有较大的弯折，应力状态较复杂，正面角焊缝沿焊缝长度方向分布比较均匀，但焊脚及有效厚度面上存在严重的应力集中现象，所以其破坏属于正应力和剪应力的综合破坏，但正面角焊缝的刚度较大，变形较小，塑性较差，性质较脆。 3．斜向角焊缝 斜向角焊缝受力情况较复杂，其性能介于侧缝和端缝之间，常用于杆件倾斜相支的情况，也用在板件较宽，内力较大连接中。 4．周围角焊缝 主要为了增加焊缝的长度和使焊缝遍及板件全宽，而把板件交搭处的所有交搭线尽可能多的加以焊接，成为开口或封闭的周围角焊缝。构造及要求。 4.1.最小焊脚尺寸 4.2.最大焊脚尺寸贴边处满足
4.3.角焊缝最小长度 4.4.侧面角焊缝最大计算长度 4.5.板件端部仅有两条角焊缝时每条侧面角焊缝的计算长度 4.6.搭接连接中搭接长度应满足而且不宜采用一条正面角焊缝来传力。 4.7.在次要构件和焊缝连接中，允许采用断续角焊缝，各段间距满足以保证整体受力。 角焊缝连接计算 基本计算公式 轴心作用下的角焊缝计算 轴心作用下角钢的角焊缝计算 弯矩，剪力和轴心力共同作用下角焊缝计算（T形接头） 弯矩，剪力和轴心力共同作用下角焊缝计算（搭接形接头） 1. 端缝、侧缝在轴向力作用下的计算： （1）端缝 ——垂直于焊缝长度方向的应力； he ——角焊缝有效厚度； lw ——角焊缝计算长度，每条角焊缝取实际长度减10mm（每端减5mm）；ffw ——角焊缝强度设计值；bf ——系数，对承受静力荷载和间接承受动力荷载的结构，bf =1.22，直接承受动力荷载bf =1.0。 （2）侧缝
常用母材与焊材选用表 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
常用母材与焊材选用表 珠光体耐热钢焊接时，如何正确地选用焊接材料 总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。具体选用，见表12。
中碳钢焊接时，如何正确地选用焊条 中碳钢的焊接目前大都采用手弧焊。为提高焊接接头的抗裂性，应选用低氢型焊条。个别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等。 中碳钢手弧焊时焊条的选用，见表6。 特殊情况下，中碳钢焊接时可采用铬镍不锈钢焊条，如E0-19-10-16（A102）、E0-19-10-5 （A107）、E1-23-13-16（A302）、E1-23-13-15（A307）、E2-26-21-16（A402）、E2-26-21-15（A407）等，因奥氏体焊缝金属的塑性良好，可以减小焊接接头应力，即使焊件焊前不预热，也可避免热影响区产生冷裂纹。
焊条的保管 焊条保管的好坏对焊接质量有直接影响，尤其在野外工作时要特别注意。每个焊工，保管员和技术人员都应该知道焊条存储、保管规则。焊条和其它涂料在很多情况下会遭到破坏：1）运输、搬运、使用时受到损伤；2）被水浸泡或吸潮；3）受油或其它腐蚀介质污染。 1）损伤：虽然焊条在一般情况下具有抗外界破坏能力，但不能忽视由于保管不好很容易遭受损坏。焊条是一种陶质产品，他不能象钢芯那样耐冲击，所以装货和卸货时不能摔他。用纸盒包装的焊条不能用不能用挂钩搬运。某些型号焊条如特殊烘干要求的碱性焊条涂料比正常焊条更要小心轻放。 2）吸潮：在焊条涂料中含有太高的水分时很危险的，由于很多工人不了解焊条是湿的，焊完时焊缝表面用肉眼不一定看得见气孔,但是经X射线检查就显示出气孔来。当焊条出厂时，所有的焊条有某一含水量，它根据焊条的型号而变，这个含水量是正常的，即对形成气孔有一个含水量的安全系数，对焊缝质量没有影响。所有得焊条在空气中都能吸收水分，在相对湿度为90%时，焊条涂料吸收水分很快，普通碱性焊条露在外面一天受潮旧很严重，甚至相对湿度为70%时涂料水分增加也较快，只在相对湿度为40%或更低时，焊条长期储存才不首影响。 由于昼夜湿度之间的差别很大，空气水分在早上很容易凝结成露水，很容易潮湿焊条包装。焊条存放时间较长时就很容易受潮，所以最好作到先入库的焊条先使用。 在一般情况下焊条由塑料袋和纸盒包装，为了防止吸潮，在焊条使用前，不能随意拆开，尽量作到现用现拆，有可能的话，焊完后剩余的焊条再密封起来。 简单识别受潮的方法：（1）从不同位置取出几跟焊条用两个手的拇指和食指之间将焊条支撑轻轻摇动，如果焊条是干燥的就产生硬而脆的金属声，如果焊条受潮，声音发钝。在使用焊条时常作各种试验，干燥过的和受潮焊条之间声音是不同的，这样可以防止误用受潮焊条。（2）如果用某种型号受潮焊条焊接时发现有裂
各种常用材料焊接的焊接材料选择原则 为得到高质量的焊接接头，首先要合理选择焊接材料。由于焊接部件在运行中的工况有很大差异，母材的材质性能、成分千差万别，部件的制造工艺错综复杂，因此需要从各方面综合考虑确定对应的焊接材料。选择焊接材料应遵循以下原则： 满足焊接接头使用性能的要求。包括常温、高温短时强度、弯曲性能、 冲击韧性、硬度、化学成分等，以及一些技术标准和设计图纸中对街头性能的特殊要求，诸如持久强度，入编极限、高温抗氧化强度、抗腐蚀性能等。 满足焊接接头制造工艺性能和焊接工艺性能的要求。焊接接头组成的构 件，在制造过程中不可避免要进行各种成型和切削加工，例如冲压、车、刨等，要求焊接接头具有一定的塑性变形能力和切削性能、高温综合性能等。 合理的经济性。在满足上述性能外，应选择价格便宜的焊接材料，降低 制造成本。例如重要部件的低碳钢手工电弧焊时，应优先选择碱性药皮焊条，因为碱性焊条脱硫、脱氧充分，且氢含量低，焊缝金属抗裂性能及冲击韧性性能好。而对于一些非重要不见，可选用酸性焊条，因为酸性焊条仍能满足费重要部件的性能要求，而且工艺性良好，价格便宜，可降低制造成本。 第二节碳素钢、低合金钢焊接材料的选择 碳素钢、低合金钢（包括低合金耐热钢、低合金高强钢）焊接材料的选择，应考虑下列因素：等强性和等韧性原则 承压承载的部件，通常根据材料的拉伸应力进行强度计算，拉伸需用应力与 材料的标准抗拉强度下限值有关，即许用应力 （σ）=σb/nb（各种标准nb的取值同） （σ）为材料的拉伸许用应力 σb为材料的标准抗拉强度下限值 nb 为安全系数（各种标准nb的取值不同） 所以焊接接头作为部件的一部分，其焊缝抗拉强度应不小于母材标准抗拉强度规定的下限。同时应注意焊接材料熔敷金属的抗拉强度不能大大高于母材的抗拉强度，而导致焊缝塑性性能降低，硬度增大，不利于随后的制造成型。尽管强度计算仅考虑材料的抗拉强度，各种工艺评定标准对焊缝的屈服强度均无要求，但选择焊接材料时也应考虑焊接材料熔敷金属的屈服强度不应低于母材的屈服强度，并注意保证一定的屈强比。当接头在高温运行通常用工作温度（或设计温度）下材料的高温短时抗拉强度规定下限进行需用应力计算即 [σt]= σbt/nb 其中[σt]为材料t温度下，短时抗拉强度规定值下计算的高温许用应力 σbt为材料t温度下，短时抗拉强度规定值下限 或工作温度下材料的持久强度蠕变极限进行许用应力计算 [σDt]= σDt/nD 其中，[σDt]为材料t温度下持久强度计算的许用应力 σDt为材料t温度下的持久强度 nD为安全系数（各种标准的取值不同） 因此，选择高温运行焊接接头的焊接材料时，应考虑其高温短时抗拉强度或持久强度不得低于母材的对应值。一般碳素钢和普通低合金钢选择焊接材料只要考虑焊接材料的考拉强度，可不考虑熔敷金属的化学成分与母材匹配，但对于Cr-Mo耐热钢材料的焊接，选择焊接材料不仅考虑其等强性，还应考虑合金元素的匹配以保证焊接接头的综合性能与母材一致。 在特殊情况下，部件按材料的屈服强度计算许用应力进行设计时，就必须以屈服强度的等强
国内外焊接技术的现状及其发展前景 在现代工业中,焊接技术已广泛用于航天、航空和船舶、海洋结构物及压力锅炉,化工容器、’机械制造等产品的建造。就船舶建造而言,焊接工时要占船体建造总工时的30～40％,由此可见,焊接作为一种加工工艺方法在制造业中的重要 作用。为了实现焊接产品或焊接结构生产的高效率、低，国内外都在大力开发创新新的焊接技术， 国内外焊接技术的新发展 一、电阻点焊 电阻点焊被认为是汽车车身制造中最重要的连接工艺。 二、激光技术和使用激光束加工材料 将激光束焊接与弧焊工艺相结合可以获得一种值得注意的焊接工艺：即CO2激光束与气体保护金属极电弧焊工艺相结合的工艺。采用该工艺，能对不同级别的钢材进行高效率的焊接。 三、等离子弧焊 一种新开发的用于等离子弧焊的焊矩系统，采用反极性电极和选用100~200A焊接电流可以经济有效地焊接铝制零件，焊接质量很好。 四、粉末等离子弧表面堆焊 通过表面堆焊，可以经济有效地制造具有不同特性的零部件。 五、焊接电源 六、机器人和系统 七、热喷涂技术 八、钎焊 九、微连接技术 十一、碳钢和低合金钢的焊接 在第十五届焊接和切割国际展览会上在保护气体方面，建议针对被焊材料和焊接要求的确定所需气体和精细调制的混合气体的发展趋势更加明显了。主要的研发特点是关注改善润湿性能、提高焊接速度和优化焊缝成形。 十二、细晶粒结构钢和高强度钢的焊接 国外新技术开发实例：1，肯倍Wise?焊接工艺软件 -- 更富成效的焊接解决方 案 全球知名的焊接解决方案提供商--芬兰肯倍公司（Kemppi Oy）推出全新智能焊接工艺软件Wise TM。该系列软件与肯倍最新FastMig Pulse与KempArc Pulse 焊接设备配套使用，可提供更多专业功能。 Wise TM系列软件产品可广泛应用于造船与海洋工程、汽车厂等各种焊接领域，
焊接材料管理制度 1 总则 为了加强焊接材料的管理，规范焊接材料在采购、储存、烘干、发放、使用等方面的工作，确保焊接施工质量，特制定本办法。 本办法适用于公司所承建工程使用的所有焊接材料的管理。 2 职责 公司工程管理部：公司焊接材料管理的归口部门，负责焊接材料管理制度的制定，并负责监督、检查分公司对焊接材料的管理工作及本办法的执行情况； 分公司物资管理部门：负责焊接材料的采购工作及对项目部焊接材料的管理进行监督、检查。 项目部物资管理部门：负责具体实施本项目焊接材料的使用、贮存、发放等管理工作； 项目施工员：负责提出焊接材料需用计划经项目经理签字后交项目物资计统员及劳务队；参与焊接材料的验收；对施工现场焊接材料的使用进行监督检查； 项目物资计统员：负责需用计划的汇总；提出采购计划并提交项目物资负责人审批； 项目库管员：负责焊接材料的出入库管理；参与焊接材料的验收并做好记录；负责焊接材料的保管、烘干、发放、回收、质量跟踪等相关工作的实施。 物资采购员：根据物资负责人审批后的采购计划进行焊接材料的采购，并参与焊接材料的验收， 项目质量员：参与焊接材料的进场验收；对施工现场焊接材料的使用进行监督检查； 项目物资负责人：对焊接材料的采购计划进行审批；组织并参与焊接材料的进场验收；； 3 焊接材料的采购 焊接材料的采购执行公司《物资采购管理办法》的规定。
分公司物资管理部门（或委托项目部）根据“材料采购单”在公司合格供应商名录中选择供应商进行采购。如在名录外的供应商处采购，需对此供应商进行评价，评价合格后方可采购。 所购置的焊接材料,均须有焊接材料生产单位提供的质量证明书,材料订货时必须做到货物与质保资料相符,确保无误方可订货。如在订货时不能确定具体的货物批号，应在验收时检查质保资料，做到资料与货物相符。 焊接材料运输过程中应注意不得损坏包装材料,并做好防雨、防潮措施。 4 焊接材料的验收 验收组织：焊接材料到货后，由项目物资主管组织验收，由物资部门、质检部门和焊接技术人员组成验收小组，依据焊接材料的采购单、合同，按品种、规格、数量进行核对清点，验收焊接材料质保资料及包装质量，检查合格后，进入焊接材料一级库。 验收项目：焊接材料的验收内容应依据国家标准及焊接产品的制造规程、焊接产品的种类及实际需要、采购技术要求而确定。 包装检验：检验焊接材料的包装是否符合有关标准要求，是否完好，有无破损、受潮现象。 质量证明书检验：对于附有质量证明文件的焊接材料，核对其质量证明书所提供的数据是否齐全并符合规定要求，同时是否与实物相对应。 外观检验： 电焊条进场数量小于500kg的，每批号抽检一包；大于500kg的按比例增加抽检数量；检查内容包括药皮是否均匀、牢固、有无起皮、脱落等现象，焊芯是否有锈斑等； 焊丝应每10 包抽检一包，检查内容包括：镀层是否均匀、有无毛刺、划痕、硬弯、锈斑、打结等现象；合金焊条、焊丝做光谱分析抽检；有特殊要求时，对材料进行复检。 不合格品的处置：经外观检验不合格的焊接材料不允许验收入库。 5 焊接材料的保管 经检验合格后的焊接材料应立即办理入库手续，进入焊接材料专用库房进
常用母材与焊材选用表
珠光体耐热钢焊接时，如何正确地选用焊接材料 总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。具体选用，见表12。 中碳钢焊接时，如何正确地选用焊条 中碳钢的焊接目前大都采用手弧焊。为提高焊接接头的抗裂性，应选用低氢型焊条。个别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等。 中碳钢手弧焊时焊条的选用，见表6。
特殊情况下，中碳钢焊接时可采用铬镍不锈钢焊条，如E0-19-10-16（A102）、E0-19-10-5（A107）、E1-23-13-16（A302）、E1-23-13-15（A307）、E2-26-21-16（A402）、E2-26-21-15（A407）等，因奥氏体焊缝金属的塑性良好，可以减小焊接接头应力，即使焊件焊前不预热，也可避免热影响区产生冷裂纹。 焊条的保管 焊条保管的好坏对焊接质量有直接影响，尤其在野外工作时要特别注意。每个焊工，保管员和技术人员都应该知道焊条存储、保管规则。焊条和其它涂料在很多情况下会遭到破坏：1）运输、搬运、使用时受到损伤；2）被水浸泡或吸潮；3）受油或其它腐蚀介质污染。 1）损伤：虽然焊条在一般情况下具有抗外界破坏能力，但不能忽视由于保管不好很容易遭受损坏。焊条是一种陶质产品，他不能象钢芯那样耐冲击，所以装货和卸货时不能摔他。用纸盒包装的焊条不能用不能用挂钩搬运。某些型号焊条如特殊烘干要求的碱性焊条涂料比正常焊条更要小心轻放。 2）吸潮：在焊条涂料中含有太高的水分时很危险的，由于很多工人不了解焊条是湿的，焊完时焊缝表面用肉眼不一定看得见气孔,但是经X射线检查就显示出气孔来。当焊条出厂时，所有的焊条有某一含水量，它根据焊条的型号而变，这个含水量是正常的，即对形成气孔有一个含水量的安全系数，对焊缝质量没有影响。所有得焊条在空气中都能吸收水分，在相对湿度为90%时，焊条涂料吸收水分很快，普
国内外焊接材料的应用 及发展趋势 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
国内外焊接材料的应用及发展趋势 沈阳工业大学材料科学与工程学院 摘要：焊接材料是焊接行业中一个重要分支。随着焊接技术的发展，国内外焊接材料的生产和使用也得到了长足的进步。本文简单介绍国内外的钢材、焊接材料的应用状况，进而分析了焊接材料的应用领域，总结出我国焊接的材料发展中存在的问题及应对策略。 关键词：焊接材料；应用；发展趋势 1国内外钢材及焊接的应用现状 钢产量是衡量一个国家综合经济实力的重要指标，钢铁工业是中国工业进程中的支柱产业。表1为世界主要国家的钢产量数据。从表中数据可以发现，从2001年开始我国的钢产量已经跃居全球第一，从2001年到2008年钢产量已经提高了3倍多，这样的增速明显高于其他国家。这主要是由于中国的经济持续高速增长，拉动了钢铁工业的快速发展，带动了中国钢铁的生产和消耗。但与中国钢产量全球第一形成鲜明的对比的是中国也是钢材进口大国，尤其是特种性能、高强度钢材的大量进口，因此中国钢材巨大产量，并没有给中国带来巨大的经济效益。
（数据来源：中国钢材贸易网） 焊接是一种将材料永久性连接，并成为具有给定功能结构的制造技术。几乎所有的产品，从几十万吨巨轮到不足1克的微电子元件。在生产制造中都不同程度地应用焊接技术。焊接已经渗透到制造业的各个领域，直接影响到产品的质量、可靠性和寿命以及生产的成本、效率和市场反应速度。焊接技术包括焊接材料、设备和工艺等相关内容，而其中焊接材料是焊接技术发展的基础，所以焊接材料的应用和发展影响着焊接技术的发展。 钢材产量和快速升高又拉动了中国焊接材料产业的强劲发展，钢材的产量、品质及发展趋势直接决定了焊接行业的可持续发展及焊接技术的发展方向。2006年，按国际钢材协会统计，全世界钢产量12．39亿吨，按有 关资料综合测算，焊材的消费量应为钢材总量的0．6%--1．6%，全世界焊接材料约为600多万吨，因此，2006年中国钢产量占全世界钢产量的34%[2]，中国焊接材料产量占全世界焊接材料产量的50%左右。但是中国焊接材料的种类和分布不是很平衡[3，4]，见表2-表3。
XX工程有限公司XX项目部 焊材管理制度
2016年3月
焊接材料管理制度 一．焊条的保管 1．二级焊材库对本工程中所有使用的焊材进行统一管理，进行烘烤、发放、回收。 2．各类焊条应分类、分牌号和规格摆放避免混乱。 3．焊条在货架上应横竖交叉摆放，中间留有间隙，达到上下左右空气流通。 4．摆放或搬用时，应轻拿轻放以免损坏焊条表面药皮。禁止雨、雾、雪天气在露天搬用焊条。 二．焊条的烘烤 一般按照焊条厂家证件规定的参数烘干如无规定参照下列数据进行：1．酸性焊条的烘焙温度：150-250℃，保温1小时； 2．碱性焊条的烘焙温度：300-350℃，保温1-2小时。 3．焊条烘工要求： （1）烘干焊条时，不可将焊条突然防入高温中或突然拿出冷却，避免药皮因快速冷却产生开裂剥落。 （2）烘干焊条时应缓慢升温、保温并缓慢冷却。
（3）经烘干的碱性焊条，使用前应放入温度控制在80-100℃的焊条保温箱内。在现场焊接时应用温度控制在80-100℃焊条保温筒装用，以便随用随去。 （4）当天用多少焊条烘多少焊条。剩余焊条再用时仍需干燥。焊接重要部件的焊条反复烘干的次数不应多于两次。 （5）使用焊条的单位或班组应提前一天向二级库库管员提交第二天所用焊材的种类、规格、数量的焊材领用单，以便库管员对焊条进行准备和及时烘烤。否则库管员有权拒绝发放。 （6）库管员对每天进行烘烤焊条的各种数据应及时准确的做好记录。三．焊材的领用 1．二级库管员凭焊材领用预算单从一级库领用焊材到二级库，同时索取所领焊材的有效质保证件（材质证明），以便核查和可追溯性。2．库管员在领取焊材后依据“材质证明”和预算单核对焊材的合格证件、编号、批号、生产日期、焊材型号、规格、数量并记录好数据。3库管员应对领用的每一期焊材做好标记做到先领先发。 四．焊材的发放 1．库管员应根据焊材领用单内容向使用焊材的单位准确发放焊材。2．库管员应对每一天发放的焊材的各类数据记入焊材发放回收登记卡内，做好焊材发放台帐记录。
