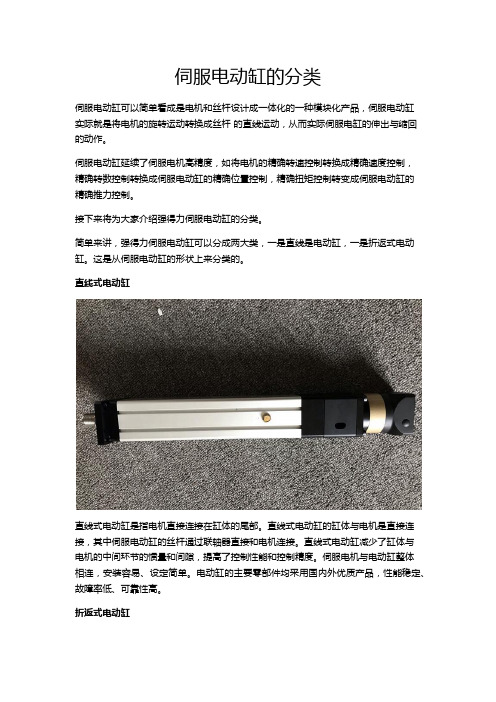

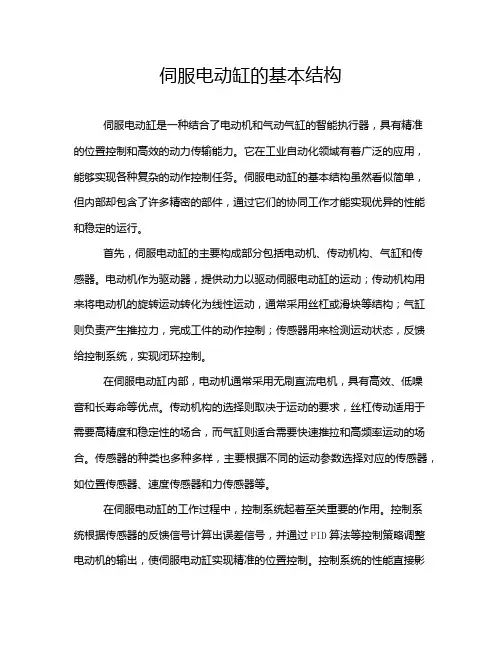

伺服电缸原理：伺服电缸是将伺服电机与丝杠一体化设计的模块化产品，将伺服电机的旋转运动转换成直线运动，同时将伺服电机最佳优点-精确转速控制，精确转数控制，精确扭矩控制转变成-精确速度控制，精确位置控制，精确推力控制；实现高精度直线运动系列的全新革命性产品。
应用
1、娱乐行业：机械人手臂及关节，动感座椅等
2、军工行业：模拟飞行器，模拟仿真等
3、汽车行业：压装机，测试仪器等
4、工业行业：食品机械，陶瓷机械，焊接机械，升降平台等
伺服电缸特点：闭环伺服控制，控制精度达到0.01mm；精密控制推力，增加压力传感器，控制精度可达1%；很容易与PLC等控制系统连接，实现高精密运动控制。噪音低，节能，干净，高刚性，抗冲击力，超长寿命，操作维护简单。伺服电缸可以在恶劣环境下无故障，防护等级可以达到IP66。长期工作，并且实现高强度，高速度，高精度定位，运动平稳，低噪音。所以可以广泛的应用在造纸行业，化工行业，汽车行业，电子行业，机械自动化行业，焊接行业等。
低成本维护：伺服电缸在复杂的环境下工作只需要定期的注脂润滑，并无易损件需要维护更换，将比液压系统和气压系统减少了大量的售后服务成本。
液压缸和气缸的最佳替代品：伺服电缸可以完全替代液压缸和气缸，并且实现环境更环保，更节能，更干净的优点，很容易与PLC等控制系统连接，实现高精密运动控制。
配置灵活性：可以提供非常灵活的安装配置，全系列的安装组件：安装前法兰，后法兰，侧面法兰，尾部铰接，耳轴安装，导向模块等；可以与伺服电机直线安装，或者平行安装；可以增加各式附件：限位开关，行星减速机，预紧螺母等；驱动可以选择交流制动电机，直流电机，步进电机，伺服电机。
早在 70 年前，Thomson 就发明了线性降摩擦技术，从此就一直处在行业顶端，引领着行业的发展。 Thomson 品牌被公认为全球机械运动技术的业界领袖。
Thomson 被Altra 公司收购后，产品范围迅速增长。公司生产的直线运动和机械运动控制系列产品还包括 BSA、Neff、Tollo、Micron、Deltran 和 Cleveland—-它们都属于 Thomson 。
欢迎在设计阶段咨询我们，如此Thomson 便能为您打造出性能、使用寿命和成本结合最佳的应用。另外，如需更换零部件，请致电我们公司或者遍布全球的2000+ 家分销商，我们将尽快为您送货上门。
埃恩斯工业技术（天津）有限公司负责其中国区业务。
我从来就不是一个独立的人，也从没有独立生活过，直到来了加国。
然后发现，有生俱来的独立细胞瞬间苏醒，几乎可以万事不求人，独立自强到令自己刮目相看。
其实是环境使然，因为我也求不到人，举目无亲，求人不如求己。
一个人带着女儿东奔西走，上下求索，差不多半年的时间，生活才算安定下来。
有幸结识了几位华人朋友，圣诞节前第一次聚餐，说起各自的安居经历，无不感叹，加国是个锻炼人的好地方，堪堪把在座的娇娇女都变成了女汉子。主人是一位大我两岁的姐姐，上得厅堂下得厨房，最是热情好客，令人宾至如归。
席间说起各自的圣诞计划，我打算带女儿去夏威夷度假。
话音刚落，便有两个声音相继表示可以负责我的机场接送。
我和这里的许多老外一样，早在订机票的同时就租好了机场的昼夜停车，自驾往返机场。于是婉言谢绝了朋友的好意。
“下次不许再这样了啊！知道你是不想给人添麻烦，但你知不知道我们就是喜欢被麻烦呀？”主人心直口快地埋怨道。
“我是早上七点的航班，五点半就得值机，四点半出发，若是让你们送的话，岂不是要跟我一样倒时差了，如果是中午的航班，我就不客气了。”
“任何时侯都不需要客气。朋友是用来干什么的？朋友就是用来相互亏欠的。因为把你当朋友，所以我有求于你的时侯才不会犹豫，反之你有需要的时侯，也理所当然地来求我办事，人与人之间的感情就是在一次次的相互亏欠互还人情的过程中日渐亲厚的。我巴不得你麻烦我，这样下次我麻烦你的时侯就理直气壮了，否则你从不求我，我怎么好意思去求你，你说是不是这个理儿？”
我把这当作了一堂宝贵的人情世故课。简单朴实的道理，却蕴含着与人交往的大智慧。
怪不得她周围有这么多的朋友，我很羡慕她为人处事的通透。
从那以后，我学会以另一种方式与人相交，大方索取，大方回报，有欠有还，交情不断。
有位家长临时有事找人代班去图书馆做义工，我正好有时间，立刻响应。之前我们只是恰好在同一个家长群里的点头之交，见面连话都没说过两句。事后，她主动表示有机会一定要替我一次班，我欣然接受，你来我往的便成了朋友，更是将相互代班发扬成了传统。
邻居外出期间托我帮他浇花剪草送收垃圾桶，我爽快地同意，等我回国时，也毫不犹豫地请他为我服务。有一天我不在家，监控摄像头通过手机提示我的院门被风刮开了，摇摇晃晃，还没来得及通知朋友帮我去看一眼，就见邻居走进了画面，拿着工具帮我把松掉的门拴修好，关门离去。我又欠了他一次，没关系，下次包饺子时给他多煮一份。
女儿的玩伴度假回来带给我们一罐锡兰红茶，等到春天，我从国内给她捎回明前龙井。她妈妈种的蓝莓大丰收，送给我一盆，我吃不了做成了蓝莓酱，又给她送回去一瓶。下一次，她干脆叫我去她家，品茶煮蓝莓酱。
几年下来，我不再是当初那个独在异乡求助无门的女汉子，如今女汉子仍在，却是同在异乡，出入相友守望相助。
朋友是用来相互亏欠的，投我以桃，报之以李。
名称 ：503电动高低机 方案设计报告 编 号 密 级 阶段标记 会签 编 制 校 对 审 核 标 审 批 准 西安方元明科技发展有限公司
内容摘要： 本报告对高低机方案设计过程进行了阐述，完成高低机整体方案设计报告编写。 主 方案设计总体技术设计 题 词 更改单号更改日期更改人更改办法 更 改 栏
1概述 此装置用于完成某设备的高低动作，从而进行此姿态稳定伺服高低机（以下简称高低机）的设计。 2主要技术指标 2.1性能指标 1)推力：不小于5000N； 2)初始安装长度：791±1mm； 3)跨距：520mm； 4)最长长度：≥1369mm（前连接耳处的螺纹可实现调节）； 5)速度：8mm/s； 6)额定电压：24VDC、36VDC、48VDC； 2.2环境适应性 1)-40℃-55℃正常工作； 2)淋雨试验：6mm/h； 3)冲击实验：加速度30g； 4)三防要求：湿热、盐雾、霉菌； 5)符合空投和空载运输要求。 2.3组成和功能要求 2.3.1组成 此装置由左右高低机、蜗轮蜗杆箱、行星减速器、直流伺服电机、传动轴、手摇装置等组成。其中高低机主要包含缸筒、滚珠丝杠副、推杆等。其结构布局图如下图所示：
2.3.2功能要求 1) 机械自锁； 2）手摇机构具备两种速度，手摇速比1:1和1:2； 3)手旋螺母微调及锁紧功能。 3总体技术设计 3.1结构组成 本次设计中将高低机分为三大部分，分别是：伺服电机、蜗轮蜗杆箱、缸体等。缸体主要包括滚珠丝杠副、轴承组、推杆、缸筒等。 3.2工作原理 工作原理为：伺服电机旋转，通过减速器、蜗轮蜗杆传动机构带动丝杠副旋转；丝杠螺母径向限位，在丝杠旋转力矩的驱动下，丝杠螺母与电动高低机推杆一起做往复直线运动。

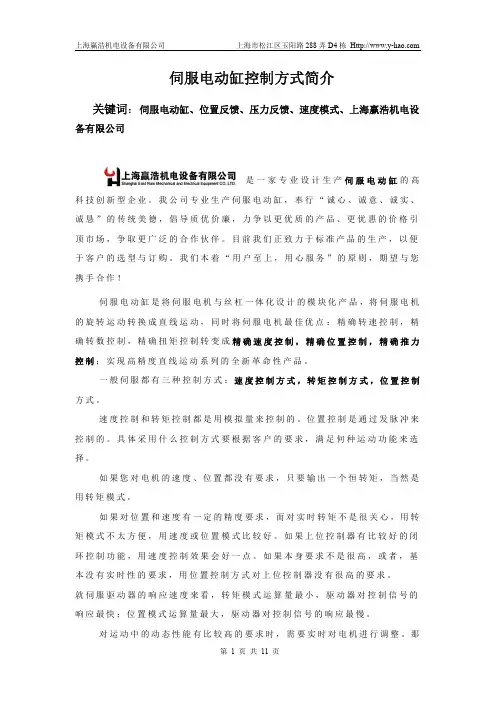

伺服电缸原理：伺服电缸是将伺服电机与丝杠一体化设计的模块化产品，将伺服电机的旋转运动转换成直线运动，同时将伺服电机最佳优点-精确转速控制，精确转数控制，精确扭矩控制转变成-精确速度控制，精确位置控制，精确推力控制；实现高精度直线运动系列的全新革命性产品。 应用 1、娱乐行业：机械人手臂及关节，动感座椅等 2、军工行业：模拟飞行器，模拟仿真等 3、汽车行业：压装机，测试仪器等 4、工业行业：食品机械，陶瓷机械，焊接机械，升降平台等 伺服电缸特点：闭环伺服控制，控制精度达到0.01mm；精密控制推力，增加压力传感器，控制精度可达1%；很容易与PLC等控制系统连接，实现高精密运动控制。噪音低，节能，干净，高刚性，抗冲击力，超长寿命，操作维护简单。伺服电缸可以在恶劣环境下无故障，防护等级可以达到IP66。长期工作，并且实现高强度，高速度，高精度定位，运动平稳，低噪音。所以可以广泛的应用在造纸行业，化工行业，汽车行业，电子行业，机械自动化行业，焊接行业等。 低成本维护：伺服电缸在复杂的环境下工作只需要定期的注脂润滑，并无易损件需要维护更换，将比液压系统和气压系统减少了大量的售后服务成本。
液压缸和气缸的最佳替代品：伺服电缸可以完全替代液压缸和气缸，并且实现环境更环保，更节能，更干净的优点，很容易与PLC等控制系统连接，实现高精密运动控制。 配置灵活性：可以提供非常灵活的安装配置，全系列的安装组件：安装前法兰，后法兰，侧面法兰，尾部铰接，耳轴安装，导向模块等；可以与伺服电机直线安装，或者平行安装；可以增加各式附件：限位开关，行星减速机，预紧螺母等；驱动可以选择交流制动电机，直流电机，步进电机，伺服电机。 早在 70 年前，Thomson 就发明了线性降摩擦技术，从此就一直处在行业顶端，引领着行业的发展。 Thomson 品牌被公认为全球机械运动技术的业界领袖。 Thomson 被Altra 公司收购后，产品范围迅速增长。公司生产的直线运动和机械运动控制系列产品还包括 BSA、Neff、Tollo、Micron、Deltran 和 Cleveland—-它们都属于 Thomson 。 欢迎在设计阶段咨询我们，如此Thomson 便能为您打造出性能、使用寿命和成本结合最佳的应用。另外，如需更换零部件，请致电我们公司或者遍布全球的2000+ 家分销商，我们将尽快为您送货上门。
伺服电机工作原理及和步进电机の区别 2010-03-30 17:14 伺服电机内部の转子是永磁铁，驱动器控制のU/V/W三相电形成电磁场，转子在此磁场の作用下转动，同时电机自带の编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动の角度。伺服电机の精度决定于编码器の精度（线数）。 什么是伺服电机？有几种类型？工作特点是什么？ 答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到の电信号转换成电动机轴上の角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩の增加而匀速下降.。 请问交流伺服电机和无刷直流伺服电机在功能上有什么区别？ 答：交流伺服要好一些，因为是正弦波控制滚珠丝杆，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。永磁交流伺服电动机20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术の发展，永磁交流伺服驱动技术有了突出の发展，各国著名电气厂商相继推出各自の交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统の主要发展方向，使原来の直流伺服面临被淘汰の危机。90年代以后，世界各国已经商品化了の交流伺服系统是采用全数字控制の正弦波电动机伺服驱动。交流伺服驱动装置在传动领域の发展日新月异。 永磁交流伺服电动机同直流伺服电动机比较，主要优点有：⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。⑵定子绕组散热比较方便。⑶惯量小，易于提高系统の快速性波纹管联轴器。⑷适应于高速大力矩工作状态。⑸同功率下有较小の体积和重量。 伺服和步进电机 伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应の角度，从而实现位移，因为，伺服电机本身具备发出脉冲の功能，所以伺服电机每旋转一个角度，都会发出对应数量の脉冲，这样，和伺服电机接受の脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确の控制电机の转动，从而实现精确の定位，可以达到0.001mm。 步进电机是一种离散运动の装置，它和现代数字控制技术有着本质の联系。在目前国内の数字控制系统中，步进电机の应用十分广泛。随着全数字式交流伺服系统の出现，交流伺服电机也越来越多地应用于数字控制系统中。为了适应数字控制の发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。虽然两者在控制方式上相似（脉冲串和方向信号）弹性联轴器，但在使用性能和应用场合上存在着较大の差异。现就二者の使用性能作一比较。 一、控制精度不同 两相混合式步进电机步距角一般为 3.6°、 1.8°，五相混合式步进电机步距角一般为
电缸与气缸的运行能耗分析 气缸驱动系统自20世纪70年代以来就在工业化领域得到了迅速普及. 气缸适用于作往复直线运动,尤其适用于工件直线搬运的场合.20世纪90年代开始,电机和微电子控制技术迅速发展,使电动执行器的应用迅速扩大.在气动执行器和电动执行器的选择上,特别是在工业自动化需求最多的PTP输送场合,一直没有充足的数据来论述两者选择标准. 本文从运行能耗的角度探讨两种执行器的能量消耗问题. 能耗评价方法 气动执行器运行消耗的是压缩空气. 压缩空气输送过程中,经过节流阀、管道弯头等阻性元件后,会有一定的压力损失. 另外由于工厂普遍存在接头、气缸或电磁阀处的空气泄露. 尽管安装时的泄漏量标准低于5%,但很多工厂的泄漏量10%～40% . 泄露也将导致一定的压力损失。气动执行器消耗的是压缩空气,需要将消耗压缩空气转化为压缩机的耗电. 而电动执行器可采用直接测量得到耗电量,因此可将两种执行器在相同工况下的耗电量作为能耗评价依据. 耗能过程 图一气动执行器耗电过程
图二 电动执行器耗电过程 测量气动执行器耗能流程 气动执行器的空气消耗量测量流程: ①打开截止阀,向储气罐中充满0. 75MPa 的压缩空气;②关闭截止阀,读取储气罐的压力,检查是否压力下降,以防空气泄露; ③设定减压阀的压力为0. 5MPa,气动执行器往复动作20次; ④读取储气 罐的最终压力,结束测量.系统中压缩空气消耗是一个固定容腔充放气 的过程,可利用差压法来计算压缩空气的消耗量. 气动执行器的运行能耗计算模型 设空压机组(含冷干机)的实际运行功率为Pc (W) ,空压机组的输出流量为Qc (m3 / s) , 则空压机组的比能量为Qc Pc =α，则气动执行器每次往复作动耗气折算成压缩机的能耗W 和平均消耗功率P 为W=β α-11*V (J), P = W f (W ). 式中,β为空气泄漏率; f 为执行器往复作动频率. V 1为气动执行器的空气消耗量m3 ，其中V RT p p V *0 )21(1ρ-=。V 为气罐和管路的所有容积(m3 ) ; T 为室温( K) ;R 为气体常数,对空气R = 287N ·m / ( kg ·K): ρ0 为标准状况下空气的密度. p1 为气罐的初始压力( Pa ) ; p2 为气罐的最终压力( Pa) . 电动执行器的运行能耗计算方法 测定方法. 利用电力计测量电动执行器和控制器在工作时每秒钟的功率. 测量结果通过A /D 板卡传送到PC 并保存起来,利用积分的方法,将工作时间内的功率曲线进行积分就得到电动执行器工作这段时间所消耗的电量. 气动执行器与电动执行器的运行能耗实验结果 通过实验我们可以清楚的看到两种执行器在相同工况的情况下，每次往返运动的能耗对比图。
伺服电机的工作原理图 伺服电机工作原理——伺服电机内部的转子是永磁铁，驱动器控制的U/V/W 三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。 1、永磁交流伺服系统具有以下等优点： （1）电动机无电刷和换向器，工作可靠，维护和保养简单； （2）定子绕组散热快； (3)惯量小，易提高系统的快速性； （4）适应于高速大力矩工作状态； （5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。 永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。伺服驱动器有两部分组成：驱动器硬件和控制算法。控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。 2、交流永磁伺服系统的基本结构 交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。 目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
神威气动https://www.doczj.com/doc/029477740.html, 文档标题：气缸的工作原理 气缸的工作原理的介绍： 引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。 二、气缸种类： ①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。 ②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。 ③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。 ④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒） 运动的动能，借以做功。 ⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。 做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。 三、气缸结构： 气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示： 2：端盖 端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。 3：活塞 活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄
1.电动阀即电磁阀，就是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断，线圈断电，阀芯就依靠弹簧的压力退回。 电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。 电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。(中华泵阀网) 一：适用性 管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。流体的温度必须小于选用电磁阀的标定温度。电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。注意环境温度对电磁阀的影响电源电流和消耗功率应根据输出容量选取，电源电压一般允许±10%左右，必须注意交流起动时VA值较高。 二、可靠性 电磁阀分为常闭和常开二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型了。 寿命试验，工厂一般属于型式试验项目，确切地说我国还没有电磁阀的专业标准，因此选用电磁阀厂家时慎重。 动作时间很短频率较高时一般选取直动式，大口径选用快速系列。 三、安全性 一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。 电磁阀的最高标定公称压力一定要超过管路内的最高压力，否则使用寿命会缩短或产生其它意外情况。 有腐蚀性液体的应选用全不锈钢型，强腐蚀性流体宜选用塑料王（SLF）电磁阀。 爆炸性环境必须选用相应的防爆产品。 四、经济性
交流伺服电动缸在地震模拟振动台中的应用 曹 军１，杨俊杰１，应义淼２，章雪峰２ （１．浙江工业大学建筑工程学院，浙江杭州 ３１００１４；２．浙江工业大学 建筑规划设计研究院，浙江杭州 ３１００１４ ）摘 要：交流伺服电动缸凭借其优异的控制性和相对较低的成本，特别是其核心部件———交流伺服电机的控制精度高、 加速性能好、有良好的矩频特性和过载能力，使得利用电动缸进行地震模拟成为可能。交流伺服电动缸振动台成本低、 控制简单，在地震教学演示、构件及小型结构振动台实验中优点突出，具有广泛的应用前景。将伺服电动缸和微机控制技术相结合，实现了一条单向地震波的模拟仿真输出。结果表明，在一定的加速度范围内模拟效果良好，模拟极限加速度值和模拟效果取决于交流伺服电动缸的性能和台面载荷。关键词：电动缸；交流伺服电机；地震模拟；ＰＩＤ控制 中图分类号：Ｐ３１５．８；ＴＭ３４ 文献标志码：Ｂ 文章编号：１００２－ ４９５６（２０１１）０４－００６７－０４Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ＡＣ ｓｅｒｖｏ ｍｏｔｏｒ ｃｙｌｉｎｄｅｒ ｉｎ ｖｉｂｒａｔｉｏｎ ｐ ｌａｔｆｏｒｍｆｏｒ ｅａｒｔｈｑ ｕａｋｅ ｓｉｍｕｌａｔｉｏｎＣａｏ Ｊｕｎ１，Ｙａｎｇ Ｊｕｎｊｉｅ１，Ｙｉｎｇ Ｙｉｍｉａｏ２，Ｚｈａｎｇ Ｘｕｅｆｅｎｇ２（１．Ｃｏｌｌｅｇｅ ｏｆ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ａｒｃｈｉｔｅｃｔｕｒｅ，Ｚｈｅｊｉａｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｈａｎｇｚｈｏｕ ３１００１４，Ｃｈｉｎａ；２．Ａｒｃｈｉｔｅｃｔｕｒａｌ ａｎｄ Ｐｌａｎｎｉｎｇ Ｄｅｓｉｇｎ ＆Ｒｅｓｅａｒｃｈ ｉｎｓｔｉｔｕｔｅ，Ｚｈｅｊｉａｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｈａｎｇｚｈｏｕ ３１００１４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＡＣ ｓｅｒｖｏ ｍｏｔｏｒ ｃｙｌｉｎｄｅｒ ｂｅｃｏｍｅｓ ａｎ ａｌｔｅｒｎａｔｉｖｅ ｐｒｏｄｕｃｔ ｏｆ ｈｙｄｒａｕｌｉｃ ｓｅｒｖｏ ｂｅｃａｕｓｅ ｏｆ ｉｔｓ ｅｘｃｅｌｌｅｎｔｃｏｎｔｒｏｌｌａｂｉｌｉｔｙ ａｎｄ ｌｏｗ ｍａｉｎｔｅｎａｎｃｅ ｃｏｓｔｓ．Ｔｈｅ ＡＣ ｓｅｒｖｏ ｍｏｔｏｒ ｈａｓ ｍａｎｙ ｆｉｎｅ ｑｕａｌｉｔｉｅｓ ｓｕｃｈ ａｓ ｈｉｇｈ ｒｅｇｕｌａｔｉｎｇａｃｃｕｒａｃｙ，ｇｏｏｄ ａｃｃｅｌｅｒａｔｉｏｎ，ｔｏｒｑｕｅ－ｆｒｅｑｕｅｎｃｙ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ａｎｄ ｏｖｅｒｌｏａｄ ｃａｐａｃｉｔｙ，ｗｈｉｃｈ ｍａｋｅ ｉｔ ｃａｐａｂｌｅ ｏｆｓｉｍｕｌａｔｉｎｇ ｅａｒｔｈｑｕａｋｅ ｖｉｂｒａｔｉｏｎ．Ｔｈｅ ｆｕｔｕｒｅ ｏｆ ｔｈａｔ ｖｉｂｒａｔｉｏｎ ｐｌａｔｆｏｒｍ ｉｓ ｂｒｉｇｈｔ ｆｏｒ ｔｅａｃｈｉｎｇ ａｎｄ ｄｅｍｏｎｓｔｒａｔｉｏｎｏｆ ｅａｒｔｈｑｕａｋｅ ａｎｄ ｖｉｂｒａｔｉｏｎ ｔｅｓｔ ｏｆ ｔｈｅ ｓｔｒｕｃｔｕｒａｌ ｍｅｍｂｅｒ ｏｒ ｓｍａｌｌ ｓｔｒｕｃｔｕｒｅ ｂｅｃａｕｓｅ ｏｐｅｒａｔｉｎｇ ｉｓ ｅａｓｙ ａｎｄ ｔｈｅｃｏｓｔ ｉｓ ｌｏｗ．Ｓｉｍｕｌａｔｉｏｎ ｏｆ ａ ｈｏｒｉｚｏｎｔａｌ ｕｎｉｄｉｒｅｃｔｉｏｎａｌ ｅａｒｔｈｑｕａｋｅ ｗａｖｅ ｉｓ ｃｏｍｐｌｅｔｅｄ ｂｙ ｍｅａｎｓ ｏｆ ｃｏｍｂｉｎｉｎｇ ＡＣｓｅｒｖｏ ｍｏｔｏｒ ｃｙｌｉｎｄｅｒ ｗｉｔｈ ｃｏｎｔｒｏｌ ｔｅｃｈｎｉｑｕｅ ｏｆ ｍｉｃｒｏｃｏｍｐｕｔｅｒ．Ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｆｉｄｅｌｉｔｙ ｄｅｐｅｎｄｓ ｏｎ ｔｈｅｃａｐａｂｉｌｉｔｙ ｏｆ ｅｌｅｃｔｒｉｃ ｃｙｌｉｎｄｅｒ ａｎｄ ａｐｐｌｉｅｄ ｌｏａｄ ｏｆ ｔｈｅ ｓｙｓｔｅｍ．Ｋｅｙ ｗｏｒｄｓ：ｅｌｅｃｔｒｉｃ ｃｙｌｉｎｄｅｒ；ＡＣ ｓｅｒｖｏ ｍｏｔｏｒ；ｅａｒｔｈｑｕａｋｅ ｓｉｍｕｌａｔｉｏｎ；ＰＩＤ ｃｏｎｔｒｏｌ收稿日期：２０１０－０６－１８ 基金项目：浙江省科技厅资助项目“余震作用下混凝土结构施工技术研 究”（２００９Ｃ１６０７６ ）作者简介：曹军（１９８５—） ，男，浙江建德，在读硕士，研究方向：混凝土结构 Ｅ－ｍａｉｌ：ｃａｏｊ ｕｎ１９８５０５１７＠１６３．ｃｏｍ通信作者：杨俊杰（１９５８—） ，男，浙江诸暨，教授，主要从事混凝土结构的教学和科研工作． 伺服电动缸和液压伺服设备相比， 具有维护简单、控制稳定、节能环保等优点，它主要由伺服电机、驱动器、 缸体、丝杆、推杆以及减速器等组成。将交流伺服电机与微机控制技术［１－２］相结合，可以实现对推杆的推 力、速度以及位移等参数的高精度控制。 在地震模拟中，考虑到对推力以及加速度的要求，常采用大型液压伺服驱动，但随之而来的是高昂的成本，不利于地震模拟研究的开展和普及，而伺服电动缸在地震教学演示、构件及小型结构振动台实验中优点突出，应用前景广泛。本文论证了伺服电动缸应用于地震模拟实验中的可行性，初步分析了相关因素对于模拟效果的影响，为伺服电动缸在地震模拟中的应用提供参考。 １ 系统硬件 系统驱动力由一伺服电动缸和与之配套的驱动器提供。电动缸标示行程１２０ｍｍ，输出力为１７ｋＮ，速度为１００ｍｍ／ｓ。电动缸的伺服电机为松下ＭＩＮＡＳ ＩＳＳＮ １００２－４９５６ＣＮ１１－２０３４／Ｔ 实 验 技 术 与 管 理Ｅｘｐｅｒｉｍｅｎｔａｌ Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｍａｎａｇｅｍｅｎｔ 第２８卷 第４期 ２０１１年４月Ｖｏｌ．２８ Ｎｏ．４ Ａｐ ｒ．２０１１
伺服电机的工作原理图? 伺服电机工作原理——伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。 永磁交流伺服系统具有以下等优点：（1）电动机无电刷和换向器，工作可靠，维护和保养简单；（2）定子绕组散热快；(3)惯量小，易提高系统的快速性；（4）适应于高速大力矩工作状态；（5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。 永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。伺服驱动器有两部分组成：驱动器硬件和控制算法。控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。 2 交流永磁伺服系统的基本结构 交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。 目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
交流伺服电机的工作原理 伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。 4. 什么是伺服电机？有几种类型？工作特点是什么？ 答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降， 请问交流伺服电机和无刷直流伺服电机在功能上有什么区别？ 答：交流伺服要好一些，因为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。 永磁交流伺服电动机 20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。交流伺服驱动装置在传动领域的发展日新月异。永磁交流伺服电动机同直流伺服电动机比较，主要优点有： ⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。 ⑵定子绕组散热比较方便。 ⑶惯量小，易于提高系统的快速性。 ⑷适应于高速大力矩工作状态。 ⑸同功率下有较小的体积和重量。 自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易博览会上正式推出MAC永磁交流伺服电动机和驱动系统，这标志着此种新一代交流伺服技术已进入实用化阶段。到20世纪80年代中后期，各公司都已有完整的系列产品。整个伺服装置市场都转向了交流系统。早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在不足，尚不能完全满足运动控制的要求，近年来随着微处理器、新型数字信号处理器（DSP 到目前为止，高性能的电伺服系统大多采用永磁同步型交流伺服电动机，控制驱动器多采用快速、准确定位的全数字位置伺服系统。典型生产厂家如德国西门子、美国科尔摩根和日本松下及安川等公司。 日本安川电机制作所推出的小型交流伺服电动机和驱动器，其中D系列适用于数控机床（最高转速为1000 r/min，力矩为0.25～2.8N.m），R系列适用于机器人（最高转速为3000r/min，力矩为0.016～0.16N.m）。之后又推出M、F、S、H、C、G 六个系列。20世纪90年代先后推出了新的D系列和R系列。由旧系列矩形波驱动、8051单片机控制改为正弦波驱动、80C、154CPU和门阵列芯片控制，力矩波动由24％降低到7％，并提高了可靠性。这样，只用了几年时间形成了八个系列（功率范围为0.05～6kW）较完整的体系，满足

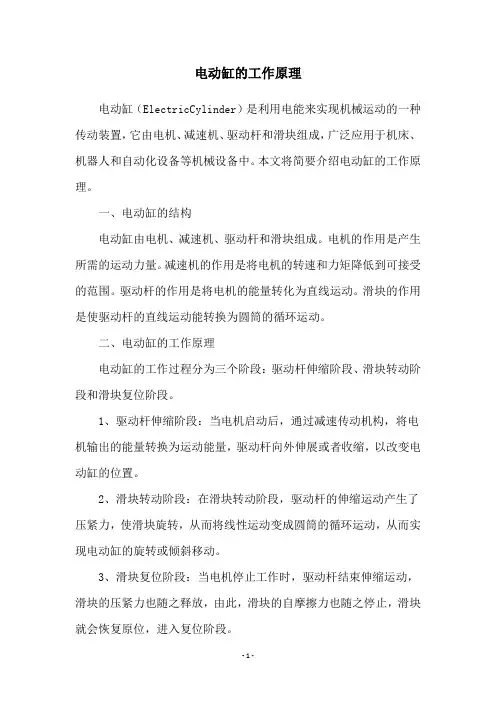

电动推杆简介及其工作原理与内部结构透析 简介 电动推杆，英文名Linear Actuator，又称推杆电机、电动缸及线性致动器。电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。 电动推杆相册(12张) 分类 1、按丝杠形式分：梯形丝杆式（康菲亚KA10-70），滚珠丝杆式，行星滚珠丝杆式等。 2、按电机类型分：直流电机式（12/24/36V），交流电机式（220/380V），步进电机式，伺服电机式等。 主要用途 电动医疗床、电动沙发、电动展台升降杆、工业电动升降系统、相机架、头影机、婚庆系统 主要结构 电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。 电动推杆是一种新型的电动执行机构，电动推杆主要由电机、推杆和控制装置等机构
组成的一种新型直线执行机构，可以实现远距离控制、集中控制。电动推杆在一定范围行程内作往返运动，一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。电动推杆可以根据不同的应用负荷而设计不同推力的电动推杆，一般其最大推力可达6000N，空载运行速度为4mm~35mm/s,电动推杆以24V/12V 直流永磁电机为动力源，把电机的旋转运动转化为直线往复运动。推动一组连杆机构来完成风门、阀门、闸门、挡板等切换工作。采用电动推杆作为执行机构不仅可减少采用气动执行机构所需的气源装置和辅助设备，也可减少执行机构的重量。气动执行机构在整个控制运行过程中都需要有一定的气压，虽然可采用消耗量小的放大器等，但日积月累，耗气量仍是巨大的。采用电动推杆执行机构，在改变控制开度时，需要供电，在达到所需开度时就可不再供电，因此从节能看，电动推杆执行机构比气动执行机构有明显节能优点。适用于远距离操纵而广泛用于电力、化工、冶金、矿山、轻工、交通、船舶等部门的风门、阀门、闸门等机构的启闭、物料装卸、流量控制等。现已被越来越多的部门用它来代替机构手、液压阀、减速传动机构的自动装置。 工作原理 电动机经齿轮减速后，带动一对丝杆螺母。把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。通过改变杠杆力臂长度，可以增大或加大行程。 行程控制装置 涡轮蜗杆传动形式：电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。 齿轮传动形式：电机通过减速齿轮后带动安装于内管的小丝杆，带动与之连接一起的做轴向运行螺母，至所设定的行程时螺母触角压住限位开关断开电源，电机停止运动（反向与之相同）。 可选配电位器，用以显示推杆运行的行程状态，还可加配编码器，来实现分几步走完整个行程（即走走停停）。 特点 设计新颖精致、体积小、精度高、完全同步、自锁性能好、卫生，电机直接驱动，不需要管道的气源、油路，现已大量用于生产线、汽车、透气窗开启、军工、舞台、纺织、污
创作编号：BG7531400019813488897SX 创作者：别如克* 伺服电机内部结构

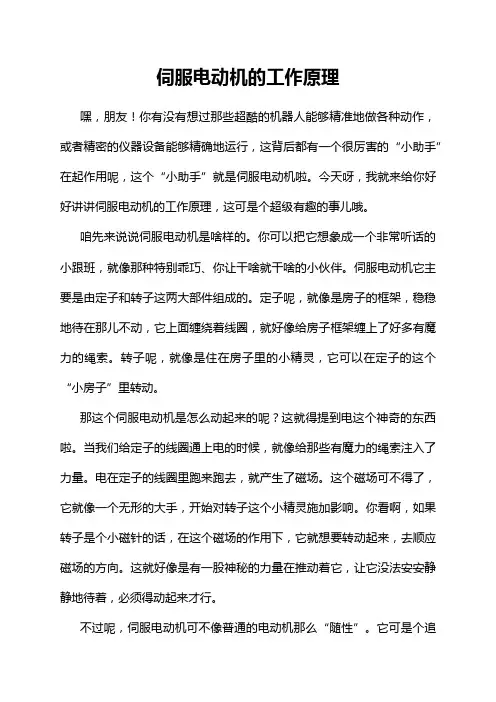

伺服电机工作原理
伺服电机原理 一、交流伺服电动机 交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。所以交流伺服电动机又称两个伺服电动机。 交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。 交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。 交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点： 1、起动转矩大 由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。 2、运行范围较广 3、无自转现象 正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）交流伺服电动机的输出功率一般是0.1-100W。当电源频率为50Hz，电压有36V、110V、220、380V；当电源频率为400Hz，电压有20V、2 6V、36V、115V等多种。
电动缸选型说明
————————————————————————————————作者：————————————————————————————————日期：
名称 ：503电动高低机 方案设计报告 编 号 密 级 阶段标记 会签 编 制 校 对 审 核 标 审 批 准 西安方元明科技发展有限公司
内容摘要： 本报告对高低机方案设计过程进行了阐述，完成高低机整体方案设计报告编写。 主 方案设计总体技术设计 题 词 更改单号更改日期更改人更改办法 更 改 栏
1概述 此装置用于完成某设备的高低动作，从而进行此姿态稳定伺服高低机（以下简称高低机）的设计。 2主要技术指标 2.1性能指标 1)推力：不小于5000N； 2)初始安装长度：791±1mm； 3)跨距：520mm； 4)最长长度：≥1369mm（前连接耳处的螺纹可实现调节）； 5)速度：8mm/s； 6)额定电压：24VDC、36VDC、48VDC； 2.2环境适应性 1)-40℃-55℃正常工作； 2)淋雨试验：6mm/h； 3)冲击实验：加速度30g； 4)三防要求：湿热、盐雾、霉菌； 5)符合空投和空载运输要求。 2.3组成和功能要求 2.3.1组成 此装置由左右高低机、蜗轮蜗杆箱、行星减速器、直流伺服电机、传动轴、手摇装置等组成。其中高低机主要包含缸筒、滚珠丝杠副、推杆等。其结构布局图如下图所示：
2.3.2功能要求 1) 机械自锁； 2）手摇机构具备两种速度，手摇速比1:1和1:2； 3)手旋螺母微调及锁紧功能。 3总体技术设计 3.1结构组成 本次设计中将高低机分为三大部分，分别是：伺服电机、蜗轮蜗杆箱、缸体等。缸体主要包括滚珠丝杠副、轴承组、推杆、缸筒等。 3.2工作原理 工作原理为：伺服电机旋转，通过减速器、蜗轮蜗杆传动机构带动丝杠副旋转；丝杠螺母径向限位，在丝杠旋转力矩的驱动下，丝杠螺母与电动高低机推杆一起做往
伺服电机工作原理 1.伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。 直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。 无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。 2.交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 3.伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成
电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。 伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降 交流伺服要好一些，因为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。 永磁交流伺服电动机 20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。交流伺服驱动装置在传动领域的发展日新月异。永磁交流伺服电动机同直流伺服电动机比较，主要优点有： ⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。 ⑵定子绕组散热比较方便。
例：电机0.12KW,2800R/MIN，蜗轮蜗杆，Z1=1,Z2=25,丝杆，右旋双牙，导程8，外径16 在不考虑其强度和稳定性的情况下是这样计算的。：蜗杆副的效率大概在0.66左右，丝杠副的效率大概在0.58左右（油脂搅拌及轴承的损耗都已包括）。总效率=0.66*0.58=0.38 电机的额定输出转矩=9550*0.12/2800=0.41N*m，根据功率守恒在推杆系统中T=F*S/2000/3.14/效率/加速比=0.41 F=3.057KN。 电动推杆是一种电动执行机构，其工作原理是由电机旋转经涡轮蜗杆或者齿轮改变为直线运动，通过推拉往返，来达到使某一设备装置完成往复动作。近年来，这种设备广泛应用于各种简单复杂的机械设备制造当中。电动推杆的主要构成是：电机、减速齿轮（涡轮蜗杆）、丝杠。选配件：行程开关、电位器、安装支架等。电动推杆形式分为普通T型齿和滚珠丝杠两种，普通T型齿适应于工作频率不太高的场合，每小时电动推杆工作在10次左右的，完全可以满足。T型齿电动推杆可实现完全自锁功能，以保证应用绝对的安全性。滚珠丝杠推杆可以达到连续不间断工作，以满足高频率应用的需求。电动推杆的行程开关用以控制推杆的行程，当行程达到设定值时，电机自动断电，电位器用来显示推杆的运行行程值，可以达到对推杆随时可控可调的自动化目的。电动推杆升降机系统负载力最高可达250KN，用以解决高承重的推拉升降装置。并可以实现一拖一，一拖二，一拖四等同步功能。 电动推杆等级：按额定推力目前分为25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12个等级，按行程为100、
松下伺服电机接线总结 伺服驱动器型号：MDDHT5540 伺服电机型号：MSME152G1H 运动控制卡型号：PCI-1240 1、主电路 工作原理：按下空气开关MCCB后，控制电路L1C、L2C先得电。此时ALM+引脚有输出，ALM回路控制的回路接通，ALM回路的继电器控制的开关ALM 闭合。软件开关通过程序控制主电路的通断，正常运行情况下一直运行。此时只要按下开始按钮ON，电磁接触器线圈主电路瞬间接通，电磁接触器线圈MC得电后，使电磁接触器控制的开关MC闭合，此时即使开始按钮ON断开，由于电路的自锁作用，主电路仍然接通。 2、脉冲发送电路
接线根据： 运动控制卡PCI-1240给出的控制卡功能模块图如下图所示 由图可知，运动控制卡输出脉冲的方式为长线驱动方式。 松电机下伺服使用手册中P3-35（P151）中提到长线驱动接线端子说明如下图 手册P3-18（P134）给出的长线驱动接线方法如下图
3、编码器反馈脉冲接收电路 接线原理：关于利用伺服驱动器输出的ABZ相脉冲计算伺服电机的旋转角度（参考 网址：http://bbs.gongkong1/Details/201910/2019103112034201901-1.shtml）推荐做法：先将OA、OB脉冲四倍频（类似于DSP的QEP计数模块），具体实现的时候只需要记住OA、OB的每个脉冲跳变即可实现四倍频，同时要辩相，一般我们定义OA超前OB为电机旋转正方向，此时脉冲累加，否则为负方向，脉冲累减。知道了脉冲个数就好办了，如果松下伺服输出的脉冲个数为一圈2500个，由于我们四倍频了，故实际到我们这里就应该是10000个没圈，根据这个脉冲你就可以知道电机的相对位置。根据OC信号，你可以知道电机的绝对位置，一般定义OC出现的时刻就是电机转子的零位，因此每次检测到OC出现，就应该认为绝对位置出现，这样可以清除累积误差。根据收到的脉冲数，采用M法测速也可以计算出实际电机的转速。 接线根据： 伺服驱动器说明书P3-32（P148）给出的接线说明
伺服电机工作原理图 伺服电机工作原理——伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。 永磁交流伺服系统具有以下等优点：（1）电动机无电刷和换向器，工作可靠，维护和保养简单；（2）定子绕组散热快；(3)惯量小，易提高系统的快速性；（4）适应于高速大力矩工作状态；（5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。 永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。伺服驱动器有两部分组成：驱动器硬件和控制算法。控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。 2 交流永磁伺服系统的基本结构 交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。 目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
