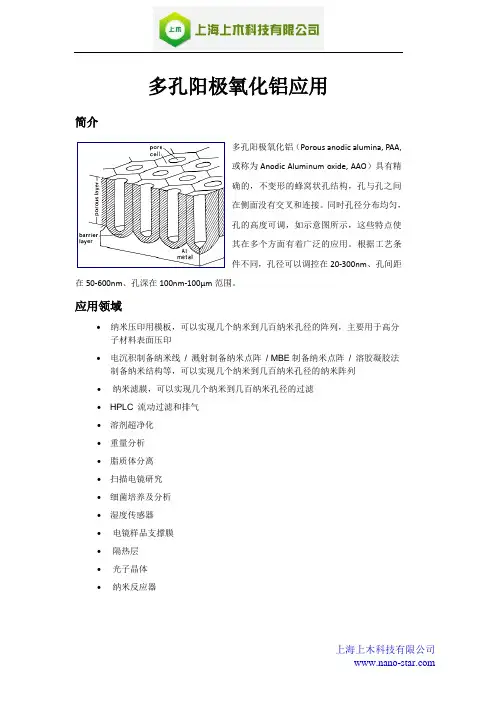

多孔阳极氧化铝应用
简介
多孔阳极氧化铝（Porous anodic alumina, PAA,
或称为Anodic Aluminum oxide, AAO）具有精
确的，不变形的蜂窝状孔结构，孔与孔之间
在侧面没有交叉和连接。同时孔径分布均匀，
孔的高度可调，如示意图所示，这些特点使
其在多个方面有着广泛的应用。根据工艺条
件不同，孔径可以调控在10‐500nm、孔间距在30‐600nm、孔深在100nm‐150μm范围。
应用领域
?纳米压印用模板，可以实现几个纳米到几百纳米孔径的阵列，主要用于高分子材料表面压印
?电沉积制备纳米线 / 溅射制备纳米点阵 / MBE制备纳米点阵 / 溶胶凝胶法制备纳米结构等，可以实现几个纳米到几百纳米孔径的纳米阵列
?纳米滤膜，可以实现几个纳米到几百纳米孔径的过滤
?HPLC 流动过滤和排气
?溶剂超净化
?重量分析
?脂质体分离
?扫描电镜研究
?细菌培养及分析
?湿度传感器
?电镜样品支撑膜
?隔热层
?光子晶体
?纳米反应器
我们能够开发的产品
?高度有序的孔结构
?任意可调的孔径
除上图中三种孔径：40nm, 150nm, 250nm，我们已经可以实现从10纳米以下到500纳米以上任意规格的孔径：
?多样的表面结构及截面功能结构
任意厚度/孔的深度
调控精度达到10纳米，数据来源于: Nanotechnology 22 (2011) 305306，样品全部
由我们提供，与浙江大学合作。
?超薄的多孔阳极氧化铝
转移到两英寸硅片上的超薄PAA膜及其微观结构
超薄PAA膜制备的纳米点/量子点阵列，超薄阳极氧化铝膜可以转移到任意基底
多孔阳极氧化铝为模板电沉积制备 纳米线的研究进展 倪似愚1郑国渠2曹华珍2郑华均2张九渊2 (1.中国科学院上海硅酸盐研究所,上海200050;2.浙江工业大学材料科学与工程研究所,浙江杭州310032) 摘要:多孔阳极氧化铝为模板制备纳米结构材料具有独特的优越性,颇受人们的关注,近年来获得了深入的研究.介绍了以多孔阳极氧化铝为模板采用电化学沉积方法制备各种有序纳米线阵列结构材料的最新研究进展,其中包括多孔氧化铝模板的制备和电沉积制备纳米材料的工艺及方法,同时展望了纳米线作为功能材料的应用前景. 关键词:金属材料;模板;多孔氧化铝;纳米线;电沉积 中图分类号:TG174.451文献标识码:A文章编号:1001-7119(2003)06-0466-04 Research development of nano-wires fabrication by electrochemical deposition into porous anodic alumina NI Si-yu1Z HE NG Guo-qu2C AO Hua-zheng2Z HE NG Hua-jun2Z HANG Jiu-yuan2 (1.Shanghai Ins ti tute of Ceramics,Chanese Acade my of Sciences,Shanghai200050,China; 2.Ins ti tute of Material Science and Engineering,Zhejiang Uni versity of Technology,Hangz hou310032,China) Abstract:Alumina template-synthesized nanostructured mater ial has uniq ue property,which is very attractive and has been re-searched deeply in recent years.In this paper,the latest research progress in the fabrication of various ordeded nano-wire arrays materials by electrodeposi ting into template-porous anodic aluminum,includi ng the preparation of alumina-template,electrochemical technology process and methods,is reviewed.the application prospects of nano-wire for functional materials are also discussed. Key words:metal material;template;porous alu mina;nano-wire;electrodeposition 0前言 自1970年G.E.Possin首次提出利用多孔膜作为模板制备纳米纤维材料以来[1],利用模板法已制备了一系列的纳米结构材料.由于模板合成法制备纳米结构材料具有独特的优点[2]而引起了凝聚态物理界、化学界及材料科学界科学家们的关注,近年来成为纳米材料研究的一个热点.用作模板的材料主要有两种:一种是径迹蚀刻(track-etch)聚合物膜;另一种是多孔阳极氧化铝膜.相对于聚合物模板,氧化铝模板具有较好的化学稳定性、热稳定性和绝缘性,且采用阳极氧化法生长的有序纳米多孔氧化铝膜制备纳米材料,方法简单、可行性强.当然,模板在制备过程中仅起到模具作用,纳米材料仍然要利用常规的化学反应来制备,如电化学沉积[3,4]、化学镀[5]、溶胶-凝胶沉积[6]、化学气相沉积法[7]等.电化学沉积作为一种传统的材料制备方法,其优点是显而易见的:1工艺简单,技术灵活,容易控制金属离子的沉积量,便于实现工业化生 Vol.19No.6 Nov.2003 科技通报 B ULLETIN OF SCIENCE AND TE C HNOLOGY 第19卷第6期 2003年11月 收稿日期:2002-11-11 基金项目:浙江省自然科学基金资助项目(501071) 作者简介:倪似愚,女,1976年生,安徽淮南人,博士研究生.
Vol.19No.6Nov.2003 科技通报 BULLETINOFSCIENCEANDTECHNOLOGY 第19卷第6期 2003年11月 多孔阳极氧化铝为模板电沉积制备 纳米线的研究进展 倪似愚郑国渠曹华珍郑华均 1 2 2 2 2 (1.中国科学院上海硅酸盐研究所,上海200050;2.浙江工业大学材料科学与工程研究所,浙江310032) 摘要:,究.,其景. 关键词:金属材料;;电沉积 451:A文章编号:1001-7119(2003)06-0466-04 Researchdevelopmentofnano2wiresfabricationbyelectrochemical depositionintoporousanodicalumina NISi2yu ZHENGGuo2qu CAOHua2zheng ZHENGHua2jun ZHANGJiu2yuan (1.ShanghaiInstituteofCeramics,ChaneseAcademyofSciences,Shanghai200050,China; 2.InstituteofMaterialScienceandEngineering,ZhejiangUniversityofTechnology,Hangzho u310032,China) 2 2 2 2 Abstract:Aluminatemplate2synthesizednanostructuredmaterialhasuniqueproperty,which isveryattractiveandhasbeenre2searcheddeeplyinrecentyears.Inthispaper,thelatestresearch progressinthefabricationofvariousordedednano2wirearraysmaterialsbyelectrodepositingi ntotemplate2porousanodicaluminum,includingthepreparationofalumina2template,electr ochemicaltechnologyprocessandmethods,isreviewed.theapplicationprospectsofnano2wir
多孔阳极氧化铝应用 简介 多孔阳极氧化铝（Porous anodic alumina, PAA, 或称为Anodic Aluminum oxide, AAO）具有精 确的，不变形的蜂窝状孔结构，孔与孔之间 在侧面没有交叉和连接。同时孔径分布均匀， 孔的高度可调，如示意图所示，这些特点使 其在多个方面有着广泛的应用。根据工艺条 件不同，孔径可以调控在10‐500nm、孔间距在30‐600nm、孔深在100nm‐150μm范围。 应用领域 ?纳米压印用模板，可以实现几个纳米到几百纳米孔径的阵列，主要用于高分子材料表面压印 ?电沉积制备纳米线 / 溅射制备纳米点阵 / MBE制备纳米点阵 / 溶胶凝胶法制备纳米结构等，可以实现几个纳米到几百纳米孔径的纳米阵列 ?纳米滤膜，可以实现几个纳米到几百纳米孔径的过滤 ?HPLC 流动过滤和排气 ?溶剂超净化 ?重量分析 ?脂质体分离 ?扫描电镜研究 ?细菌培养及分析 ?湿度传感器 ?电镜样品支撑膜 ?隔热层 ?光子晶体 ?纳米反应器
我们能够开发的产品 ?高度有序的孔结构 ?任意可调的孔径 除上图中三种孔径：40nm, 150nm, 250nm，我们已经可以实现从10纳米以下到500纳米以上任意规格的孔径：
?多样的表面结构及截面功能结构 任意厚度/孔的深度 调控精度达到10纳米，数据来源于: Nanotechnology 22 (2011) 305306，样品全部 由我们提供，与浙江大学合作。
?超薄的多孔阳极氧化铝 转移到两英寸硅片上的超薄PAA膜及其微观结构 超薄PAA膜制备的纳米点/量子点阵列，超薄阳极氧化铝膜可以转移到任意基底

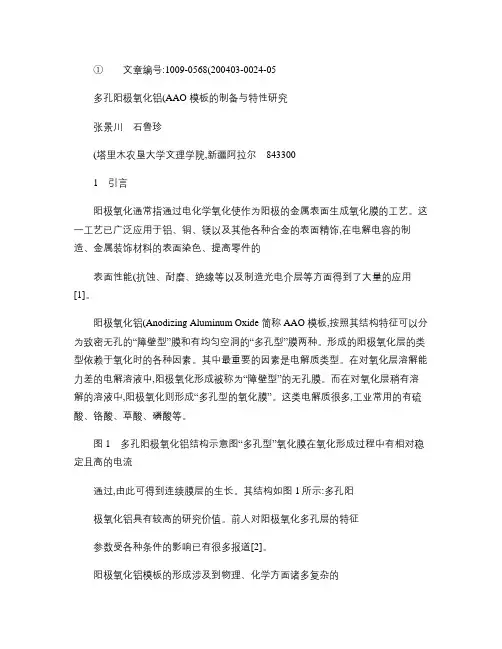

①文章编号:1009-0568(200403-0024-05 多孔阳极氧化铝(AAO 模板的制备与特性研究 张景川石鲁珍 (塔里木农垦大学文理学院,新疆阿拉尔843300 1引言 阳极氧化通常指通过电化学氧化使作为阳极的金属表面生成氧化膜的工艺。这一工艺已广泛应用于铝、铜、镁以及其他各种合金的表面精饰,在电解电容的制造、金属装饰材料的表面染色、提高零件的 表面性能(抗蚀、耐磨、绝缘等以及制造光电介层等方面得到了大量的应用[1]。 阳极氧化铝(Anodizing Aluminum Oxide 简称AAO 模板,按照其结构特征可以分为致密无孔的“障壁型”膜和有均匀空洞的“多孔型”膜两种。形成的阳极氧化层的类型依赖于氧化时的各种因素。其中最重要的因素是电解质类型。在对氧化层溶解能力差的电解溶液中,阳极氧化形成被称为“障壁型”的无孔膜。而在对氧化层稍有溶解的溶液中,阳极氧化则形成“多孔型的氧化膜”。这类电解质很多,工业常用的有硫酸、铬酸、草酸、磷酸等。 图1多孔阳极氧化铝结构示意图“多孔型”氧化膜在氧化形成过程中有相对稳定且高的电流 通过,由此可得到连续膜层的生长。其结构如图1所示:多孔阳 极氧化铝具有较高的研究价值。前人对阳极氧化多孔层的特征 参数受各种条件的影响已有很多报道[2]。 阳极氧化铝模板的形成涉及到物理、化学方面诸多复杂的
