硅酸盐制水泥
硅酸盐生产水泥的工艺可以用“两磨一烧”来概括，第一阶段，将石灰质原料、粘土质原料与少量校正原料经破碎或烘干后，按照一定的比例配合、磨细，并调配为成分合适、质量均匀的生料；第二阶段，生料在水泥窑内煅烧至部分熔融，所得为以硅酸钙为主要成分的硅酸盐水泥熟料；熟料煅烧，熟料加适量石膏，有时还加一些混合材料共同磨细为水泥，就称为第三阶段。
由于各地条件，原料资源和采用的主机设备等情况不同，水泥生产方法也有所不同，根据我国目前生产水泥的情况，采用下列两种分类方法。
一、按煅烧窑的结构分
1.立窑有普通立窑和机械化立窑。
2.回转窑有湿法回转窑、干法回转窑和半干法回转窑。
（1）湿法回转窑
有湿法长回转窑，窑内有热交换装置（如链条等）；湿法短回转窑，与热交换设备连接工作（如料浆蒸发机等）
（2）干法回转窑
有中空式窑、带余热锅炉的窑、带旋风预热器的窑、带立筒预热器的窑、带旋风预热器及分解炉的窑。
（3）半干法回转窑
有立波尔窑等。
二、按生料制备方法分
1.湿法
采用湿法生产时，粘土质原料先经淘制成粘土浆，然后与石灰石、铁粉等原
普通硅酸盐水泥 凡由硅酸盐水泥熟料、6％~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号P.O。 掺活性混合材料时，最大掺量不得超过15％，其中允许用不超过水泥质量5％的窑灰或不超过水泥质量10％的非活性混合材料来代替。 掺非活性混合材料时，最大掺量不得超过水泥质量10％。 P.C 42.5R水泥 P.C：复合硅酸盐水泥； 42.5：28天抗压强度≥42.5MPa； R ：早强型，3天强度较同强度等级水泥高。 如果速凝剂是合格的，以掺加4%为宜，多掺会影响强度 II级粉煤灰，细度小于25%，烧失量小于8%，需水量比小于105% 高效减水剂 高效减水剂对水泥有强烈分散作用，能大大提高水泥拌合物流动性和混凝土坍落度，同时大幅度降低用水量，显著改善混凝土工作性。但有的高效减水剂会加速混凝土坍落度损失，掺量过大则泌水。高效减水剂基本不改变混凝土凝结时间，掺量大时（超剂量掺入）稍有缓凝作用，但并不延缓硬化混凝土早期强度的增长。 能大幅度降低用水量从而显著提高混凝土各龄期强度。在保持强度恒定时，则能节约水泥10%或更多。
氯离子含量微少，对钢筋不产生锈蚀作用。能增强混凝土的抗渗、抗冻融及耐腐蚀性，提高了混凝土的耐久性。 聚羧酸 1、掺量低、减水率高：减水率可高达35%，可用于配制高强以及高性能混凝土。 2、坍落度轻时损失小：预拌混凝土2h坍落度损失小于15%，对于商品混凝土的长距离运输及泵送施工极为有利。 3、混凝土工作性好：用PC聚羧酸系高性能减水剂配制的混凝土即使在高坍落度情况下，也不会有明显的离析、泌水现象，混凝土外观颜色均一。对于配制高流动性混凝土、自流平混凝土、自密实混凝土、清水饰面混凝土极为有利。用于配制高标号混凝土时，混凝土工作性好、粘聚性好，混凝土易于搅拌。 4、与不同品种水泥和掺合料相容性好：与不同品种水泥和掺合料具有很好的相容性，解决了采用其它类减水剂与胶凝材料相容性问题。 5、混凝土收缩小：可明显降低混凝土收缩，显著提高混凝土体积稳定性及耐久性。 6、碱含量极低：碱含量≤0.2%。 7、产品稳定性好：低温时无沉淀析出。 8、产品绿色环保：产品无毒无害，是绿色环保产品，有利于可持续发展。 9、经济效益好：工程综合造价低于使用其它类型产品

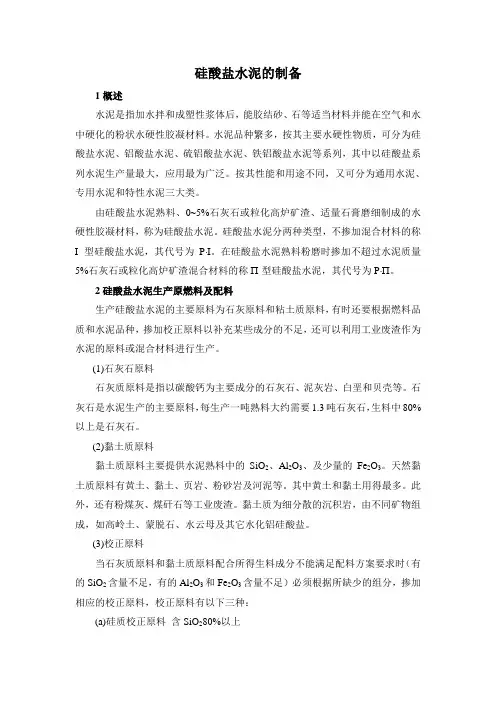

硅酸盐水泥的制备 1概述 水泥是指加水拌和成塑性浆体后，能胶结砂、石等适当材料并能在空气和水中硬化的粉状水硬性胶凝材料。水泥品种繁多，按其主要水硬性物质，可分为硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥、铁铝酸盐水泥等系列，其中以硅酸盐系列水泥生产量最大，应用最为广泛。按其性能和用途不同，又可分为通用水泥、专用水泥和特性水泥三大类。 由硅酸盐水泥熟料、0~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥。硅酸盐水泥分两种类型，不掺加混合材料的称I型硅酸盐水泥，其代号为P?I。在硅酸盐水泥熟料粉磨时掺加不超过水泥质量5%石灰石或粒化高炉矿渣混合材料的称∏型硅酸盐水泥，其代号为P?∏。 2硅酸盐水泥生产原燃料及配料 生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。 (1)石灰石原料 石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。 (2)黏土质原料 黏土质原料主要提供水泥熟料中的SiO2、Al2O3、及少量的Fe2O3。天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。其中黄土和黏土用得最多。此外，还有粉煤灰、煤矸石等工业废渣。黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。 (3)校正原料 当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的SiO2含量不足，有的Al2O3和Fe2O3含量不足）必须根据所缺少的组分，掺加相应的校正原料，校正原料有以下三种： (a)硅质校正原料含SiO280%以上
综述：生产硅酸盐水泥熟料的原料主要是：石灰质原料：主要提供CaO； 粘土质原料：主要提供SiO 2、Al 2 O 3 、以及少量Fe 2 O 3 ； 校正原料：补充某些不足的成分，分硅质校正原料、铝质校正原料、铁质校正原料三种。 实际生产过程中，根据具体生产情况有时还需加入一些辅助材料，如矿化剂、助熔剂、晶种、助磨剂等。水泥磨中还要加入缓凝剂，混合材料等。 料耗：生产1t熟料所消耗的生料量。一般为1.6t/t左右，其中石灰质原料约占80%左右，粘土质原料约占10%~15%。 1 石灰质原料 1.1 定义： 石灰质原料：凡是以碳酸钙为主要成分的原料都属于石灰质原料。分天然的和人工的（即工业废渣）两类，水泥生产中常用的是含有CaCO 3 的天然矿石。 1.2 种类及性质 常用的天然石灰质原料有：石灰岩、泥灰岩、白垩、大理岩、海生壳类等。我国常用的是石灰岩（俗称石灰石），泥灰岩，个别小厂用白垩或贝壳。
可以部分替代石灰石的工业废渣主要有：矿渣、镁渣等。
（一）石灰石：是由碳酸钙组成的化学与生物化学沉积岩。 主要矿物：为方解石（CaCO 3）微粒组成，并常含有白云石（CaCO 3 ·MgCO 3 ）、石 英（结晶SiO 2）、燧石（又称玻璃质石英、火石，主要成分为SiO 2 ，属结晶SiO 2 ） 粘土质及铁质等杂质。 CaO含量：纯石灰石含CaO56%，烧失量为44%，随杂质含量增加CaO含量减少。含水量：一般不大于1.0%，具体值随气候而异。含粘土杂质越多，水分越高。（二）泥灰岩：是碳酸钙和粘土物质同时沉积所形成的均匀混合的沉积岩，属石灰岩向粘土过渡的中间类型岩石。是一种极好的水泥原料。 分类：高钙泥灰岩：CaO≥45% 低钙泥灰岩：CaO＜45% 有些地方产的泥灰岩成分接近制造水泥的原料，可直接烧制水泥，称天然水泥岩。主要矿物：方解石 （三）白垩：是海生生物外壳与贝壳堆积而成的，富含生物遗骸，主要由隐晶或无定形细粒疏松的碳酸钙所组成的石灰岩。 主要成分：碳酸钙，含量80%~90%，甚至高于90%。 性能：易于粉磨和煅烧，是立窑水泥厂的优质石灰质原料。 1.3 石灰质原料的选择 1.3.1 石灰质原料的质量要求 石灰质原料使用最广泛的是石灰石，其主要成分是CaCO 3 ，纯石灰石的CaO最高 含量为56%，其品位由CaO含量确定。有害成分为MgO、R 2O、（Na 2 O、K 2 O）和游 离SiO 2 。一般要求如下： (1) 搭配使用； (2) 限制MgO含量；（白云石是MgO的主要来源，含有白云石的石灰石在新敲开的断面上可以看到粉粒状的闪光） (3) 限制燧石含量；（燧石含量高的石灰岩，表面常有褐色的凸出或呈结核状的夹杂物。） (4) 新型干法水泥生产，还应限制K 2O、Na 2 O、SO 3 、Cl-等微量组分。 白云石、石灰石的判定方法： 用10%盐酸滴在白云石上有少量的气泡产生，滴在石灰石上则剧烈地产生气泡。 2 粘土质原料
硅酸盐水泥、普通硅酸盐水泥（GB175-92） 来源：发布日期：2006-01-10 标准名称：硅酸盐水泥、普通硅酸盐水泥 标准类型：中华人民共和国国家标准 标准号：GB175-92 标准发布单位：国家技术监督局发布 标准正文： 1 主题内容与适用范围 本标准规定了硅酸盐水泥和普通硅酸盐水泥的定义、组分材料、技术要求、试验方法、检验规则等。 本标准适用于硅酸盐水泥和普通硅酸盐水泥的的生产和检验。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 203 用于水泥中的粒化高炉矿渣 GB 750 水泥压蒸安定性试验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 1596 用于水泥和混凝土中的粉煤灰 GB 2847 用于水泥中的火山灰质混合材料 GB 5483 用于水泥中的石膏和硬石膏 GB 8074 水泥比表面积测定方法（勃氏法） GB 9774 水泥包装用袋 GB 12573 水泥取样方法 ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义与代号
3.1 硅酸盐水泥 凡由硅酸盐水泥熟料、0￣5％石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。硅酸盐水泥分两种类型，不掺加混合材料的称Ⅰ型硅酸盐水泥，代号P·Ⅰ。在硅酸盐水泥熟料粉磨时掺加不超过水泥重量5％石灰石或粒化高炉矿渣混合材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。 3.2 普通硅酸盐水泥 凡由硅酸盐水泥熟料、６％--15％混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号P·0。 掺活性混合材料时，最大掺量不得超过15％，其中允许用不超过水泥重量５％的窑灰或不超过水泥重量10％的非活性混合材料来代替。 掺非活性混合材料时最大掺量不得超过水泥重量10％。 4 材料要求 4.1 石膏 天然石膏：应符合GB5483的规定。 工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。 4.2 活性混合材料 符合GB1596的粉煤灰，符合GB2847的火山灰质混合材料和符合GB203的粒化高炉矿渣。 4.3 非活性混合材料 活性指标低于GB1596、GB2847和GB203标准要求的粉煤灰，火山灰质混合材料和粒化高炉矿渣以及石灰石和砂岩。石灰石中的三氧化二铝含量不得超过2.5％。 4.4 窑灰 应符合ZBQ12001的规定。
河南大学土木建筑学院课题：硅酸盐水泥
硅酸盐水泥 胶凝材料是指在物理、化学作用下，从具有可塑性的浆体逐渐变成坚固石状体的过程，能将其他物料胶结为整体并具有一定机械强度的物质。因其具有原料丰富、生产成本低、耐久性好、适应性强、耐火性好等众多优点而广泛应用于工业、民用建筑、水利工程等建设之中，成为在国民经济及人民生活中不可缺少的重要材料。 胶凝材料一般可分为有机和无机两类。有机胶凝材料是指各种树脂和沥青等；无机胶凝材料又可分为水硬性和非水硬性。水硬性胶凝材料在拌水后技能在空气中硬化一，又能在水中硬化并具有强度，通常称为水泥，如硅酸盐水泥、铝酸盐水泥、硫酸盐水泥等；非水硬性胶凝材料是指不能在水中硬化，但能在空气中或其他条件下硬化，如石灰、石膏、镁质胶凝材料等等。 在众多的胶凝材料中，水泥占有尤为突出的，它是基本建设的主要原料之一，广泛应用于工业、农业、国防、交通、城市建设、水利及海洋开发等工程建设。水泥工业的发展对保证国家建设和提高生活水平具有十分重要的意义。水泥按其主要矿物组成可分为硅酸盐水泥、铝酸盐水泥、铁铝酸盐水泥、氟铝酸盐水泥、少熟料或无熟料水泥。水泥的主要技术特征是：水硬性（分为快硬和特快硬两类）；水化热（分为中热和低热两类）；抗硫酸盐性（分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀）；膨胀性（分为膨胀和自应力）；耐高温性（铝酸盐水泥的耐高温性以水泥中氧化铝含量分级）。 在水泥诸多品种中，硅酸盐水泥是应用最广泛和研究最多的。在此从硅酸盐水泥的分类、生产、技术要求、性能及应用等方面对硅酸盐水泥进行简单的研究分析。 所谓硅酸盐水泥是指从黏土和石灰石为原料，经高温煅烧得到以硅酸盐钙为主要成分的熟料，加入0—5％的混合材料和适量石膏磨细制成的水硬性胶凝材料，国际上统称为波特兰水泥。 硅酸盐水泥的分类 硅酸盐水泥包括纯熟料硅酸盐水泥和掺混合材料硅酸盐水泥两类，我国按其混合材料的掺加情况，共分为如下五类：纯熟料硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥粉煤灰硅酸盐水泥。 纯熟料硅酸盐水泥在硅酸盐水泥熟料中加入适量石膏，磨细而成的水泥，分425、525、625、725四个标号。其早期强度比其他几种硅酸盐水泥高5～10％,抗冻性和耐磨性较好，适用于配制高标号混凝土，用于较为重要的土木建筑工程。 普通硅酸盐水泥简称普通水泥。由硅酸盐水泥熟料掺加少量混合材料和适量石膏磨细而成。混合材料的加入量根据其具有的活性大小而定。普通水泥分为275、325、425、525、625和725六个标号,广泛用于制做各种砂浆和混凝土。 矿渣硅酸盐水泥简称矿渣水泥。由硅酸盐水泥熟料和粒化高炉矿渣，加
科技学院 毕业设计（论文）开题报告 题目年产500万吨粉煤灰硅酸盐水泥生产线的工艺设计学院冶金学院 专业班级无机非金属材料工程2011-01 学生姓名学号 20114 指导教师 2014 年 12 月 20 日
开题报告填写要求 1.开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作开始后2周内完成，经指导教师签署意见及系主任审查后生效。 2.开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网址上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见。 3.学生查阅资料的参考文献理工类不得少于10篇，其它不少于12篇（不包括辞典、手册）。 4.“本课题的目的及意义，国内外研究现状分析”至少2000字，其余内容至少1000字。
毕业设计(论文)开题报告 1.本课题的目的及意义，国内外研究现状分析 1.1本设计的目的和意义 据我国目前的电力系统来看，我国目前火力发电仍是占主要的地位，粉煤灰是其发展过程中不可避免的排放量大的工业废料。不仅是火力发电厂，各种依靠煤粉燃烧获得热源等的企业都是粉煤灰的主要产源。粉煤灰不仅需要占大量的土地来存放，而且对环境的污染也很大，因此对粉煤灰加以利用是解决当前问题的首选。 我国目前正处于高速发展阶段，各行各业的发展都离不开建筑，因此对水泥的需求仍处于上升阶段。虽然我国是水泥生产大国，但是由于水泥行业的高二氧化碳排放量以及粉尘、有害气体等的排放，致使水泥行业的发展受到了限制。要降低这些废气等的排放，就要减少水泥生产中熟料的使用。早在1990年，美国就提出了绿色混凝土的概念。绿色高性能混凝土的特征有：更多地节约熟料水泥，降低能耗与环境污染；更多地掺加工业废料为主的细掺料；更大的发挥混凝土的高性能优势，减少水泥与混凝土的用量[1]。粉煤灰在水泥熟料矿物水化产物氢氧化钙的激发下具有水化活性而形成一定的强度组分，能与水泥浆硬化体晶格坚固地结合起来，进而提高了混凝土的长龄期强度和混凝土的耐久性[2]。因此，用粉煤灰部分替代水泥熟料具有重要的意义。 但是，根据前人的研究，粉煤灰能与水泥水化产生的Ca(OH) 发生二次水 2 化反应在常温下反应过程非常缓慢，使水泥早期强度过低，造成其利用率一直很低[3]。按照GB1344-92规定，粉煤灰硅酸盐水泥中粉煤灰掺入量按重量百分比计为20%～40%，而目前我国大多水泥窑生产的粉煤灰水泥掺入量只有不到30%，且达不到应有的强度等级[4-5]。 究其根本原因，是因为粉煤灰的活性在前期并不理想，致使粉煤灰水泥没有具有应有的早期强度。因此想要提高粉煤灰的掺入量，提高粉煤灰水泥的性能，就应该从改善粉煤灰的活性着手。粉煤灰活性影响因素可分为：化学成分、晶体组成和玻璃相含量与结构[6]。万雪峰[7]等人对激发粉煤灰活性的措施物理法、物理化学法以及化学法做出了对比研究，认为化学法的活化程度高，且不限粉煤灰的掺入量，是一种可行的简单的方法。化学法主要是通过添加各种早强剂、诱导剂、激发剂等，使粉煤灰水泥的水化反应速度缩短，从而改善粉煤灰水泥的早期强度不足和初凝时间过长的缺陷，提高粉煤灰的掺入量[8-10]。物理法可以通过在研磨粉煤灰时填入助磨剂，改善粉煤灰的粒度，从而提高粉煤灰水泥的水化速度。焦晓飞[11]通过对粉煤灰掺入粒径的研究得到粉煤灰颗粒，粒度集中在10μm～20μm的粉煤灰活性最佳，水化速度最快，
前言 本标准第、、条为强制性条款，其余为推荐性条款。 本标准参照欧洲水泥试行标准ENV 197-1:2000《通用波特兰水泥》修订。 本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与GB175-1999、GB1344-1999、GB12958-1999相比，主要变化如下： ——全文强制改为条文强制（本版前言）； ——增加通用硅酸盐水泥的定义（本版第条）； ——将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章）；——将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第4章）； ——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%，≤20%，其中允许用不超过水泥质量5%符合本标准第条的窑灰或不超过水泥质量8%符合本标准第条的非活性混合材料代替”。（原版GB175-1999中第条,本版第条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%，≤70%”（原版GB1344-1999中第条,本版第条、条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%，≤40%”（原版GB1344-1999中第条,本版第条）； ——将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%～40%”改为“>20%，≤40%”（原版GB1344-1999中第条,本版第条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%，≤50%”（原版GB12958-1999中第3章,本版第条）； ——材料中增加了粒化高炉矿渣粉(本版第、条)； ——取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第条、第条和附录A） ——增加了M类混合石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第条）； ——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的%”（原版GB175-1999、GB1344-1999和GB12958-1999中第条,本版第条）； ——普通水泥强度等级中取消和（原版GB175-1999中第5章，本版第5章）； ——增加了氯离子含量的要求，即水泥中氯离子含量不大于%（本版第条）； ——取消了细度指标要求，但要求在试验报告中给出结果（原版GB175-1999第条、GB1344-1999、GB12958-1999中第条，本版条）； ——将复合硅酸盐水泥的强度等级改为和矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥一致（原版GB12958-1999中第条，本版第条） ——增加了水泥组分的试验方法（本版第条）； ——强度试验方法中增加了“掺火山灰混合材料的普通硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥在进行胶砂强度检验时，其用水量按水灰比和胶砂流动度不小于180mm来确定。当流动度小于180mm时，须以的整倍数递增的方法将水灰比调整至胶砂流动度不小于180mm”（原版GB1344-1999第条，本版第条）； ——将“水泥出厂编号按水泥厂年生产能力规定”改为“水泥出厂编号按单线年生产能力规定”（原版GB175-1999、GB1344-1999、GB12958-1999中第条，本版第条）；
GB 175-1999(硅酸盐水泥、普通硅酸盐水泥) (2008-05-26 22:47:37) 转载▼ 分类：规范 标签： gb175-1999 硅酸盐水泥 强度等级 前言 本标准修订是为了使我国水泥强度检验方法与国际标准接轨。本标准参考ENV 197-1:1995欧洲 水泥试行标准。 本标准与原GB175-1992相比主要修改点有： 1．水泥强度检验方法由GB/T 17671-1999《水泥胶砂强度检验方法（ISO法）》代替GB/T 177一 1985《水泥胶砂强度检验方法》； 2．水泥标号改为强度等级． 本标准自1999年12月1日起实施，GB1 75-1992《硅酸盐水泥、普通硅酸盐水泥》自2000年12月 1日起废止，过渡期间以GB 175-1992为准． 本标准由国家建筑材料工业局提出． 本标准由全国水泥标准化技术委员会归口． 本标准起草单位：中国建筑材料科学研究院水泥科学与新型建筑材料研究所． 本标准主要起草人：白显明、颜碧兰、王文义、张大同、杨基典、王听、刘晨、肖忠明。本标准首次发布于1956年，1962年第一次修订，1977年第二次修订，1985年第三次修订，1992年 第四次修订。 中华人民共和国国家标准 硅酸盐水泥、普通硅酸盐水泥(GB 175-1999)代替(GB 175-1992) Portland cement and ordinary portland cement 1 范围 本标准规定了硅酸盐水泥、普通硅酸盐水泥的定义与代号、材料要求、强度等级、技术要求、试验方 法、检验规则、包装、标志、运输与贮存。
本标准适用于硅酸盐水泥和普通硅酸盐水泥。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 176-1996 水泥化学分析方法（eqv ISO 680：1990) GB/T 203-1994 用于水泥中的粒化高炉矿渣(neq ГOCf3476:1974) GB/T 750-1992 水泥压蒸安定性试验方法 GB/T 1345-1991 水泥细度检验方法（80μm筛筛析法） GB/T 1346-1989 水泥标准稠度用水量、凝结时间、安定性检验方法（neqISO/DIS9 597) GB/T 1596-1991 用于水泥和混凝土中的粉煤灰 GB/T 2847-1996 用于水泥中的火山灰质混合材料（neqISO 863:1990) GB/T 54 83-1996 石膏和硬石膏（neqISO 1587:1975) GB/T 8074-1987 水泥比表面积测定方法勃氏法（neq ASTM C204:1981) GB 9774-1996 水泥包装袋 GB 12573-1990 水泥取样方法 GB/T 17671-1999 水泥胶砂强度检验方法（ISO法）(idtISO 679:1989) JC/T 667-1997 水泥粉磨用工艺外加剂 JC/T 742-19840996）掺入水泥中的回转窑窑灰 3 定义与代号 3.1 硅酸盐水泥 凡由硅酸盐水泥熟料、0-5％石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为 硅酸盐水泥（即国外通称的波特兰水泥）。硅酸盐水泥分两种类型，不掺加混合材料的称I 类硅酸盐水 泥，代号P·I。在硅酸盐水泥粉磨时掺加不超过水泥质量5%石灰石或粒化高炉矿渣混合材料的称II 型硅酸盐水泥，代号P·II。 3.2 普通硅酸盐水泥 凡由硅酸盐水泥熟料、6％-15％混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐 水泥（简称普通水泥），代号P·Oo 掺活性混合材料时，最大掺量不得超过15%，其中允许用不超过水泥质量5％的窑灰或不超过水泥 质量10%的非活性混合材料来代替。 掺非活性混合材料时，最大掺量不得超过水泥质量10% 4 材料要求 4.1 石膏 天然石膏：应符合GB/T 5483中规定的G类或A类二级（含）以上的石膏或硬石膏。 工业副产石膏：工业生产中以硫酸钙为主要成分的副产品．采用工业副产石膏时，必须经过试验，证 明对水泥性能无害。 4.2 活性混合材料 符合GB /T 203的粒化高炉矿渣，符合GB/T 1596的粉煤灰，符合GB/T 2847的火山灰质混
三、掺大量混合材料的硅酸盐水泥 （3）混合材料 为了发送水泥的某些性质，调节水泥标号、提高产量、增加品种、扩大水泥使用范围、降低水泥成本、综合利用工业废料以及节约能耗，可在硅酸盐水泥熟料中掺入一定数量的矿物质材料。混合材料按掺入水泥中的作用可分为活性和非活性两大类。 （1）活性混合材料 具有火山灰性或潜在水硬性，以及兼有火山灰性和水硬性的矿物材料，称为活性混合材料。 其中火山灰性是指材料本身不具有水硬性，但磨成细粉与气硬性石灰混合，加水拌和后，在常温下能在潮湿空气中和水中硬化并形成稳定化合物的性质。常用活性混合材料有：粒化高炉矿渣、火山灰质混合材料、粉煤灰等。 （2）非活性混合材料 非活性混合材料是在水泥中主要起填充作用而又不损害水泥性能的矿物质材料。主要用作调节水泥标号、增加产量。发石英砂、慢冷矿渣以及钛渣等。 （3）窑灰 窑灰是众水泥回转窑窑尾废气中收集的粉尘。窑灰的性能介于非活性混合材料和活性混合材料之间。 1．矿渣硅酸盐水泥 按国家标准规定，凡由硅酸盐水泥熟料、粒化高炉矿渣和适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥，简称矿渣水泥，代号为P·S。 保水性较差，易泌水，抗渗性差、干缩较大、耐热性好 2．粉煤灰硅酸盐水泥 按国家标准规定，凡由硅酸盐水泥熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥，简称粉煤灰水泥，代号为P·F。 保水性好、抗渗性较好、干缩大、结构密实，磨性较差 3．火山灰硅酸盐水泥 按国家标准规定，凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细而制成的水硬性胶凝材料称为火山灰质硅酸盐水泥（简称火山灰水泥），代号为P·P。 保水性差、泌水性大、抗渗性差、干缩较小、耐磨性较差 由于这三种水泥的共同点是熟料的相对减少，因此，凝结硬化速度较慢（反应过程复杂，分二次进行），早期强度较低；水化放热速度慢，放热量低（可优先使用于大体积混凝土工程，不宜用于冬季施工）；由于生成的Ca(OH)2较少，在与混合材料化合时又耗去很多，故抵抗软水及硫酸盐介质的侵蚀能力较强，抗冻性和耐磨性差，由于加入较多的混合材料，用水量增大，水泥石中孔隙较多，故抗冻性、耐磨性较差，不适用于受反复冻融作用的工程及有耐磨要求的工程。 P·S、P·F、P·P三种水泥的技术要求 4．复合硅酸盐水泥 国家标准规定：凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料称为复合硅酸盐水泥，简称复合水泥，代号为P·C。 5．六大水泥的强度等级、成分和特性及适用范围 见表3.11 6．练习题 1.简述六大水泥的特征及适用范围；
学习指导 本章学习主要围绕着由水泥的生产到最终形成水泥石这一过程来进行的。在这一过程中主要讲述了水泥熟料的矿物组成和掺混合材的水化特性及反应对生成的水泥性质的影响，从而掌握通用水泥的特性，如何用通过水泥的技术性质来控制水泥的质量，水泥石的腐蚀及防腐。在掌握通用水泥的基础上了解其它品种的硅酸盐水泥。同时要求了解铝酸 盐类水泥。 一、解释名词 1.水硬性胶凝材料 2.硅酸盐类水泥 3.水泥的初凝和终凝 4.体积安定性 5.活 性混合材 6.火山灰性7.潜在水硬性8.标准稠度需水量9.水化热10.水泥的风化11.水泥的细度12.非活性混合材13.水泥的废品及不合格品14.水泥标号富余系数。 二、填空 1．通用水泥中，硅酸盐水泥代号为＿、＿，普通水泥代号为＿，矿渣水泥代号为＿，火山灰水泥代号为＿，粉煤灰水泥代号为＿。 2．硅酸盐水泥水泥熟料的矿物组成为＿、＿、＿、＿，简写为＿、＿、＿、＿。 3．变硅酸盐水泥的矿物组成可制得具有不同特性的水泥，提高＿含量，可制得＿，提高＿和＿，可制得快硬水泥，降低＿和＿的含量，提＿的含量，可制得中、低热水泥；提高＿含量降低＿含量可制得道路水泥；降低＿含量可制得白水泥。 4．在硅酸盐水泥矿物组成中，水化放热量最大且最快，为＿，其次＿，＿水化放热量最小，最慢的为＿。对前期强度起决定性影响的为＿。对后期强度提高有较大影响的为＿。 5．石膏在硅酸盐水泥中起到＿的作用，在矿渣水起到＿和＿的作用。 6．常用的活性混合材为＿、＿、＿，活性混合材料的主要化学成分是＿和＿，这些活性成分能与引起水泥腐蚀的水化产物＿反应，生成＿和＿而参与水泥凝结硬化。 7．在水泥矿物组成中反应速度最快的为＿，其次为＿，最慢的为＿。 8．水泥矿物组成与水化反应后，生成的主要水化产物有＿凝胶、＿凝胶、＿晶体、＿晶体、＿晶体，其中＿约占70％，＿约占20％。 9．在火山灰水泥生产加人石膏，生成钙矾石晶体，它不仅在水泥初期起到一定作用，而且会起＿的作用。 10．水泥硬化过程中，＿天强度增长幅度较大，＿天强度增长率有所降低，＿天强度增长率进一步下降。28天后强度＿。 11．活性混合材的激发剂分为＿和＿两类。 12．掺混合材硅酸盐水泥的水化首先是＿的水化，然后水化生成的＿与＿发生反应。故掺混合材硅酸盐水泥的水化进行了二次反应。 13．水泥熟料中掺有活性混合材可使水泥早期强度＿，后期强度，水化热＿，耐酸及耐水性。 14．硬化后水泥主要是由＿、＿、＿、＿等组成结构体。 15．引起水泥石腐蚀的内因主要是由于水化产物中含有＿、＿及水泥石的＿所造成的。 16．水泥石腐蚀的类型主要有＿、＿、＿、＿。 17．防止水泥石腐蚀的措施主要有＿、＿、＿三种方法。 18．硅酸盐水泥的细度用＿表示，其他品种的通用水泥用＿表示。
硅酸盐水泥生产简介 1.原料 水泥熟料的质量主要取决于生料率值的控制和成分的均齐。制备合适的生料，并适应煅烧设备的性能，对原料就有一定的要求。需正确合理地选择和控制原料质量。 原料必须满足一定的要求：化学成分满足要求;含杂质少；应具有良好的工艺性能。 硅酸盐水泥的原材料种类如表1所示： 表1 硅酸盐水泥的原材料种类及组成 类别名称备注 主要原料石灰质原料石灰石、白垩、贝壳等 1t熟料 --1.6t干原料黏土质原料黏土、黄土、页岩、粉煤灰等 校正原料铁质校正原料硫铁矿渣、铁矿石、铜矿渣等生产熟料硅质校正原料河砂、砂岩、粉砂岩等 铝质校正原料炉渣、煤矸石、铝矾土等 外加剂矿化剂萤石、萤石-石膏、金属尾矿等生产熟料晶种熟料生产熟料助磨剂亚硫酸盐纸浆废液、醋酸钠等粉磨用 燃料 固体燃料烟煤、无烟煤 我国常用煤液体燃料重油 缓凝材料石膏等水泥组分混合材料粒化高炉矿渣、石灰石等水泥组分 1.1主要原料 1.1.1石灰质原料 凡是以碳酸钙、氧化钙、氢氧化钙为主要成分的原料都属于石灰质原料。常用的天然石灰质原料有石灰岩、泥灰岩、白垩、贝壳等。我国水泥生产中应用最普遍的是石灰岩，其次是泥灰岩。此外电石渣、糖滤泥、碱渣都可作为石灰质原料使用。 一般生产1t熟料约用1.3-1.5t石灰质干原料，在生料中约占原料总量的80% 以上。 1.1.2 粘土质原料 粘土质原料指提供水泥熟料中的SiO2、Al2O3、Fe2O3等成分的原料的总称。一般生产1t熟料约用0.3t-0.4t粘土质原料。
我国天然粘土质原料种类较多、有黄土、粘土、页岩、粉砂岩及河泥等。其中应用最广泛的是黄土与粘土。黄土与粘土都是由花岗岩、玄武岩等经风化分解后，再经搬运或残积形成。 除了天然粘土质原料外，赤泥、煤矸石、粉煤灰、煤渣、磷渣等工业废料也可作为粘土质原料以生产硅酸盐水泥。 随着国民经济的发展以及水泥广大型化的趋势，为保护耕地，不占农田，近年来多采用页岩、粉砂岩等为粘土质原料。 1.2水泥生产用辅助原料 水泥生产过程中的辅助原料主要包括校正原料、外加剂、燃料、缓凝剂和混合材料等。 1.2.1校正原料 在生产中只用石灰质和粘土质两种原料，往往不能满足生产优质熟料、尤其是特种水泥熟料的要求，有的是Fe2O3含量不足，有的则是SiO2、Al2O3的含量不足。为了弥补这些成分的不足，一般选用铁质、硅质和铝质三种校正原料。（1）铁质校正原料 当氧化铁含量不足时，应掺加氧化铁含量大于40%的铁质校正材料，常用的有低品位铁矿石（天然的），炼铁厂尾砂及硫酸厂工业废渣硫铁矿渣等。 目前有的厂用铅矿渣或铜矿渣代替铁粉，不仅可用作校正原料，而且其中含氧化亚铁（FeO）能降低烧成温度和液相粘度，可起矿化剂作用。 质量要求如下：Fe2O3 > 40%；MgO < 3%；R2O < 2%。 需要特别说明的是，一些铁质校正原料还会含有某些有益于熟料煅烧或不利于煅烧的微量成分，在使用中需予以注意。 （2）硅质校正原料 当生料中SiO2含量不足时，需掺加硅质校正原料。常用的有硅藻土、硅藻石、蛋白石，含SiO2高的粘土、硅质渣、砂岩、粉砂岩等。 质量要求如下：n > 4.0；SiO2 > (70%-90%)；R2O < 4.0%。 需要注意的是，砂岩是结晶SiO2，对粉磨、煅烧都不有利的影响，故非特殊情况，一般不予采用，最好用风化岩石或粉砂岩。 （3）铝质校正原料 当生料中Al2O3含量不足时，须掺加铝质校正原料，常用的有含Al2O3比较多的炉渣、煤矸石、铁矾石和铝矾土等。 质量要求如下：Al2O3 > 30%；MgO < 3%；R2O < 2%。 1.2.2 外加剂 水泥生产过程有时需要加入外加剂，如矿化剂、晶种和助磨剂等。这类组分虽然不多，但对熟料的煅烧和质量，以及生产过程中耗能、可磨性有很重要的影响。 1.2.3 燃料 水泥工业是消耗大量燃料的工业，燃料按其物理状态不同可分为固体和液体。 （1）固体燃料 固体燃料煤，可用无烟煤、烟煤和褐煤。回转窑一般用烟煤，立窑采用无烟煤或焦煤末。
硅酸盐水泥生产工艺 水泥生产工艺要点：两磨一煅烧 一、硅酸盐水泥生产方法分类 (一)按生料制备方法分
立窑生产工艺过程
硅酸盐水泥生产的原料 1.硅酸盐水泥的主要成分 硅酸三钙（3CaO·SiO2）、硅酸二钙（2CaO·SiO2）、铝酸三钙（3CaO·AI2O3）、 铁铝酸四钙（4CaO·AI2O3·Fe2O3） 其中：CaO 62～67%；SiO220～24%；AI2O34～7%；Fe2O32～6%。 2.硅酸盐水泥生产的主要原料 (1)石灰质原料： 以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。 石灰质原料的质量要求 (2)粘土质原料： 含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。 粘土质原料的质量要求 223 (3)主要原料中的有害成分 ①MgO：影响水泥的安定性。水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。 ②碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。水泥熟料中要求R2O＜1.3%，原 料中要求R2O＜4%。 ③P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。当水泥熟料中P2O5含量在0.3%时， 效果最好，但超过1%时，熟料强度便显著下降。P2O5含量应限制。 ④TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。当TiO2含量达0.5～1.0%， 强化作用最显著，超过3%时，水泥强度就要降低。如果含量继续增加，水泥就会溃裂。因此在石灰石原料中应控制TiO2＜2.0%。 3. 硅酸盐水泥生产的辅助原料 (1)校正原料 ①铁质校正原料：补充生料中Fe2O3的不足，主要为硫铁矿渣和铅矿渣等。 ②硅质校正原料：补充生料中SiO2的不足，主要有硅藻土等。 ③铝质校正原料：补充生料中AI2O3的不足，主要有铝钒土、煤矸石、铁钒土等。
第二节掺混合材的硅酸盐水泥 一．水泥用混合材料 定义：在生产硅酸盐水泥的过程中，为了改善水泥的性质，调节水泥强度而加入水泥中的人工或天然矿物材料，称为水泥混合材料。 火山灰活性：混合材料磨成细粉并与石灰或石膏混合均匀，用水拌和后，在常温下可生成具有水硬性的水化物，这称为混合材料的火山灰活性。 1．分类 （1）非活性混合材料 也称为惰性混合材，主要起填充作用，可调节水泥强度，降低水化热及增加水泥产量等。主要有磨细石英砂、石灰石、粘土、缓冷矿渣等。 （2）活性混合材料 主要化学成分为活性二氧化硅、活性氧化铝。本身与水不起化学反应，但在有激发剂（硫酸盐或碱性）的情况下，能发生水化反应，生成具有水硬性的水化硅酸钙和水化铝酸钙。主要品种有：粒化高炉矿渣、火山灰质、粉煤灰等。 A粒化高炉矿渣 炼铁时为使铁矿石易熔加入石灰石作溶剂，高温下氧化钙与铁矿石中的黏土矿物生成硅酸盐与铝酸盐矿物，浮于铁水表面，排出用水急冷成为颗粒状、质地疏松、多孔的粒化高炉矿渣，又称水淬高炉矿渣。其玻璃体含量达80％以上，其矿物成分为硅酸钙，与水泥熟料矿物成分相似，差别是钙含量低、硅含量高。 B火山喷发时形成的一系列矿物材料统称为火山灰质混合材料，包括浮石、火山渣（灰）、凝灰岩1等。还有一些天然材料或工业废渣，由于其成分与火山灰材料相似，也称为火山灰质混合材料，如烧粘土2、粉煤灰、自燃煤矸石、硅藻土3(石)等。 按化学成分和活性来源将火山灰质混合材料分为三类： (1) 含水硅酸质材料：以SiO 2 为主要活性成分，含有结合水，如硅藻土、蛋白石4和硅质渣5等。与石灰反应能力强，活性好，但需水量大、干缩大。 (2) 铝硅玻璃质材料：以SiO 2和Al 2 O 3 为主要活性成分，如火山灰、凝灰岩、浮石 和粉煤灰等。活性大小与化学成分、冷却速度有关。 (3) 烧粘土质混合材料：以Al 2O 3 为主要活性成分，如烧粘土、煤渣、自燃煤矸石 等． 1凝灰岩：火山喷出的渣、砾夹杂火山灰沉积后再经石化而成； 2烧粘土：含Al 2O3较高的黏土经600～800℃煅烧而成； 3硅藻土：由硅藻类微生物在水中死后残骸沉积而成；4蛋白石：由硅藻石微粒经硅质胶结材料胶结而成；5硅质渣：粘土经提取氧化铝后的残渣；

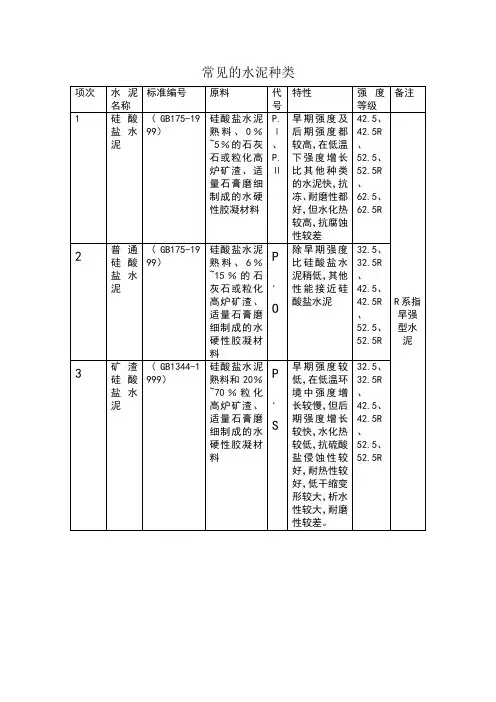

硅酸盐水泥和普通水泥的区别 硅酸盐水泥和普通硅酸盐水泥（简称普通水泥） 共同特点： 早期强度较高；凝结硬化速度快（前者比后者还要快） 2、水化热较大(前者比后者还要大得多) 3、耐冻性差 4、耐热性较差 5、耐腐蚀及耐水性较差 适用范围：前者适用于快硬早强的工程、高强度等级砼。不适用于大体积砼工程（发热量比普通水泥大得多，不用）、受化学侵蚀、压力水（软水）作用及海水侵蚀的工程。后者适用于地上、地下及水中的大部分砼结构工程。不适用于大体积砼（实际施工时一般视这个大体积到底有多大以及它的重要性，或者采取控温措施后还是经常用的，至少西南地区是这样）、受化学侵蚀、压力水（软水）作用及海水侵蚀的工程。 复合硅酸盐水泥主要特征：早期强度低，耐热性好，抗酸性差。采用粉煤灰和煤矸石做为混合材，系绿色建材产品，享受国家税收优惠，早期和后期强度稳定,水化热低，适用于一般工业与民用建筑，是一种经济型水泥。 普通硅酸盐水泥主要特征：早期强度高，水化热高，耐冻性好，耐热性差，耐腐蚀性差，干缩性较小。适用范围：制造地上、地下及水中的混凝土，钢筋混凝土及预应力混凝土结构，受循环冻融的结构及早期强度要求较高的工程，配制建筑砂浆。不适用于大体积混凝土工程和受化学及海水侵蚀的工程。 凡由硅酸盐水泥熟料、6%-15%的混合材料及适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥。国家标准对普通硅酸盐水泥的技术要求有：（1）细度筛孔尺寸为80μm的方孔筛的筛余不得超过10%，否则为不合格。（2）凝结时间初凝时间不得早于45分钟，终凝时间不得迟于10小时。（3）标号根据抗压和抗折强度，将硅酸盐水泥划分为325、425、525、625四个标号。 普通硅酸盐水泥由于混合材料掺量较少，其性质与硅酸盐水泥基本相同，略有差异，主要表现为：（1）早期强度略低（2）耐腐蚀性稍好（3）水化热略低（4）抗冻性和抗渗性好（5）抗炭化性略差（6）耐磨性略差 复合硅酸盐水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥）。水泥中混合材料总掺加量按质量百分比应大于15％，不超过50％。水泥中允许用不超过8％的窑灰代替部分混合材料；掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。 水泥一般分普通硅酸盐水泥、掺混合材料的硅酸盐水泥和特殊水泥。普通硅酸盐水泥：由石灰石、粘土、铁矿粉按比例磨细混合，这时候的混合物叫生料。然后进行煅烧，一般温度在1450度左右，煅烧后的产物叫熟料。然后将熟料和石膏一起磨细，按比例混合，才称之为水泥。 掺混合材料的硅酸盐水泥是在普通硅酸盐水泥里按比例和一定的加工程序加入其他物质以达到特殊效果，如矿渣水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥等等。这些水泥的原料就比原来的普通硅酸盐水泥要多一些活性混合材料或非活性混合材料。特殊水泥在材料阶段和制作工艺上有些不同，如高铝水泥(铝酸盐水泥)的材料是铝矾土、石灰石经过煅烧得到熟料，然后磨细成为铝酸盐水泥的。其他有一些特性水泥用途较小，如白色水泥，主要用于装饰工程，材料是纯高岭土、纯石英砂、纯石灰石，在合适的温度煅
第三章：水泥 一、名称解释 水硬性胶凝材料；硅酸盐水泥；水泥的初凝和终凝；体积安定性； 活行混合材料；火山灰性；潜在水硬性；标准稠度用水量； 水化热；水泥的废品及不合格品。 二、填空 1、通用水泥中，硅酸盐水泥的代号为、，普通水泥的代号为,矿渣水泥的代号为,火山灰水泥的代号为，粉煤灰水泥的代号为。 2、硅酸盐水泥熟料的矿物组成为、、、，简简写为、、、。 3、石膏在硅酸盐水泥中起到的作用，在矿渣水泥中起到和的作用。 4、常用的活性混合材为、、，活性混合材的化学成分为、和。 5、在水泥矿物组成中反应速度最快的是，其次为，最慢的是。 6、水泥水化反应后，生成的主要水化产物有和凝胶，和 和晶体，其中约占70%，约占20%。 7、活性混合材料的激发剂分为和两类。 8、掺活性混合材硅酸盐水泥首先是的水化，然后水化生成的和发生反应。故掺混合材料的硅酸盐水泥共进行了两次反应。 9、水泥熟料中掺加活性混合材可使水泥早期强度，后期强度，水化热，耐酸及耐水性。 10、硬化后的水泥石结构主要是由、、、等组成的结构体。 11、引起水泥石腐蚀的内因主要是由于水化产物中含有、及水泥石 所造成的。 12、水泥石腐蚀的类型主要有、、、。 13、防止水泥石腐蚀的措施主要有、、三种方法。 14、硅酸盐水泥的细度用表示，其它品种的通用水泥用表示。 15、水泥的安定性是指水泥在凝结硬化过程中的均匀性，引起水泥体积安定性不良的原因是由于水泥中、、的存在。 16、沸煮法主要是检测由引起的水泥体积安定性不良，沸煮法又分为 两种。 17、水泥的水化热多，有利于施，而不利于工程。 18、国家标准规定水泥中凡、、、、 中任一项不符合规定时，均为废品，判为废品的水泥用在建筑工程。 19、掺混合材的硅酸盐水泥同硅酸盐水泥相比，其具有早期强度，后期强度，水化热，耐蚀性，其蒸汽养护效果，抗冻性，抗碳化能力的特性。其中矿渣水具有好，粉煤灰水泥有小的特性。 20、在生产硅酸盐水泥时掺入适量石膏后，石膏可同水泥熟料水化生产的反应，生产难溶水的。 21、水泥的细度是用和表示的。其细度越大，越大，但细度过细，水泥硬化过程中易引起。
