硅酸盐水泥生产工艺
水泥生产工艺要点：两磨一煅烧
一、硅酸盐水泥生产方法分类
(一)按生料制备方法分
立窑生产工艺过程
硅酸盐水泥生产的原料
1.硅酸盐水泥的主要成分
硅酸三钙（3CaO·SiO2）、硅酸二钙（2CaO·SiO2）、铝酸三钙（3CaO·AI2O3）、
铁铝酸四钙（4CaO·AI2O3·Fe2O3）
其中：CaO 62～67%；SiO220～24%；AI2O34～7%；Fe2O32～6%。
2.硅酸盐水泥生产的主要原料
(1)石灰质原料：
以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。
石灰质原料的质量要求
(2)粘土质原料：
含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。
粘土质原料的质量要求
223
(3)主要原料中的有害成分
①MgO：影响水泥的安定性。水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。
②碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。水泥熟料中要求R2O＜1.3%，原
料中要求R2O＜4%。
③P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。当水泥熟料中P2O5含量在0.3%时，
效果最好，但超过1%时，熟料强度便显著下降。P2O5含量应限制。
④TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。当TiO2含量达0.5～1.0%，
强化作用最显著，超过3%时，水泥强度就要降低。如果含量继续增加，水泥就会溃裂。因此在石灰石原料中应控制TiO2＜2.0%。
3. 硅酸盐水泥生产的辅助原料
(1)校正原料
①铁质校正原料：补充生料中Fe2O3的不足，主要为硫铁矿渣和铅矿渣等。
②硅质校正原料：补充生料中SiO2的不足，主要有硅藻土等。
③铝质校正原料：补充生料中AI2O3的不足，主要有铝钒土、煤矸石、铁钒土等。
(2)缓凝剂：以天然石膏和磷石膏为主。掺加量3～5%。
4.工业废渣的利用
①赤泥：烧结法生产氧化铝排出的赤色废渣，以CaO、SiO2为主。掺加石灰质原料可配制成生
料。
②电石渣：以CaO为主。可替代部分石灰石生产水泥。
③煤矸石：以SiO2、AI2O3为主。可替代粘土生产水泥。
④粉煤灰：以SiO2、AI2O3为主。可替代粘土配制生料，也可作混合材料。
⑤石煤：以SiO2、AI2O3为主。可作不粘土质原料，也可作燃料。

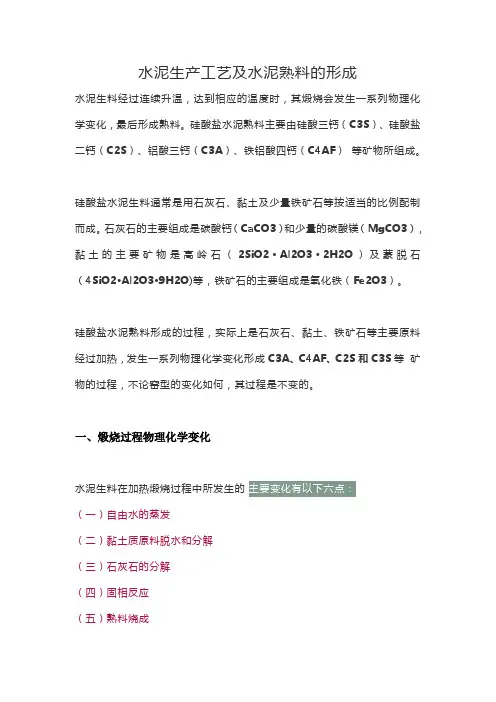

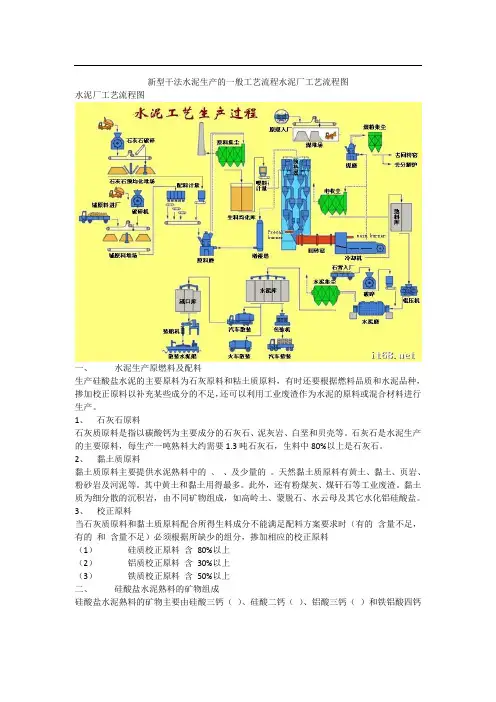

水泥生产中硅酸盐水泥熟料成份说明 硅酸盐水泥熟料是以适当成分的生料烧到部分熔融，所得以硅酸钙为主要成分的烧结块。碳酸盐水泥生产主要使用水泥成套设备完成最重要的设备是回转窑设备。因此，在硅酸盐水泥熟料中CaO,SiO2,A1203,Fe2O3 不是以单独的氧化物存在，而是以两种或两种以上的氧化物经高温化学反应而生成的多种矿物的集合体。其结晶细小，一般为30^-60Icm 。因此可见，水泥熟料是一种多矿物组成的结晶细小的人工岩石。它主要有以下四种矿物：硅酸三钙一～3Ca0 ．'3i02 ，可简写为C3S ； 硅酸二钙2Ca0 ?Si02 ，可简写为C2S ； 铝酸三钙3Ca0 ?A1203 ，可简写为C 3 A ； 铁相固溶体通常以铁铝酸四钙4Ca0 . A1203 . Fe203 作为代表式，可简写成 C 4 AF, 此外，还有少量游离氧化钙(.f-Ca0 ) 、方镁石（结晶氧化镁）、含碱矿物及玻璃体。通常熟料中C3S 和C2S 含量约占75 ％左右，称为硅酸盐矿物。C3-ft 和C,AF 的理论含量约占22 ％左右。在水泥熟料锻烧过程中,C 3 A 和C,AF 以及氧化镁、碱等在1250 ^ - 12800C 会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。 一、硅酸三钙 C3S 是硅酸盐水泥熟料的主要矿物。其含量通常为50 ％左右，有时甚至高达60 ％以上。纯C3S 只有在2065^ 12500C 温度范围内才稳定。在2065℃以上不一致熔融为Ca0 和液相；在1250℃以下分解为CZS 和Ca0 ，但反应很慢，故纯C,S 在室温可呈介稳状态存在。C,S 有三种晶系七种变型： 1070 0 C 1060 0 C 990 0 C 960 0 C 920 0 C 520 0 C R ←――→M Ⅲ←――→M Ⅱ←――→M Ⅰ←――→～T Ⅲ←――→T Ⅱ←――→T Ⅰ R 型为三方晶系，M 型为单斜晶系，T 型为三斜晶系，这些变型的晶体结构相近。但有人认为,R 型和M ，型的强度比T 型的高。 在硅酸盐水泥熟料中, C3S 并不以纯的形式存在，总含有少量氧化镁、氧化铝、氧化铁等形成固溶液，称为阿利特(Alite ）或A 矿。 纯C3S 在常温下，通常只能为三斜晶系(T 型），如含有少量Mg0, A1203 , Fe2O3 ,
硅酸盐水泥、普通硅酸盐水泥（GB175-92） 来源：发布日期：2006-01-10 标准名称：硅酸盐水泥、普通硅酸盐水泥 标准类型：中华人民共和国国家标准 标准号：GB175-92 标准发布单位：国家技术监督局发布 标准正文： 1 主题内容与适用范围 本标准规定了硅酸盐水泥和普通硅酸盐水泥的定义、组分材料、技术要求、试验方法、检验规则等。 本标准适用于硅酸盐水泥和普通硅酸盐水泥的的生产和检验。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 203 用于水泥中的粒化高炉矿渣 GB 750 水泥压蒸安定性试验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 1596 用于水泥和混凝土中的粉煤灰 GB 2847 用于水泥中的火山灰质混合材料 GB 5483 用于水泥中的石膏和硬石膏 GB 8074 水泥比表面积测定方法（勃氏法） GB 9774 水泥包装用袋 GB 12573 水泥取样方法 ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义与代号
3.1 硅酸盐水泥 凡由硅酸盐水泥熟料、0￣5％石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。硅酸盐水泥分两种类型，不掺加混合材料的称Ⅰ型硅酸盐水泥，代号P·Ⅰ。在硅酸盐水泥熟料粉磨时掺加不超过水泥重量5％石灰石或粒化高炉矿渣混合材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。 3.2 普通硅酸盐水泥 凡由硅酸盐水泥熟料、６％--15％混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号P·0。 掺活性混合材料时，最大掺量不得超过15％，其中允许用不超过水泥重量５％的窑灰或不超过水泥重量10％的非活性混合材料来代替。 掺非活性混合材料时最大掺量不得超过水泥重量10％。 4 材料要求 4.1 石膏 天然石膏：应符合GB5483的规定。 工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。 4.2 活性混合材料 符合GB1596的粉煤灰，符合GB2847的火山灰质混合材料和符合GB203的粒化高炉矿渣。 4.3 非活性混合材料 活性指标低于GB1596、GB2847和GB203标准要求的粉煤灰，火山灰质混合材料和粒化高炉矿渣以及石灰石和砂岩。石灰石中的三氧化二铝含量不得超过2.5％。 4.4 窑灰 应符合ZBQ12001的规定。
前言 本标准第、、条为强制性条款，其余为推荐性条款。 本标准参照欧洲水泥试行标准ENV 197-1:2000《通用波特兰水泥》修订。 本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与GB175-1999、GB1344-1999、GB12958-1999相比，主要变化如下： ——全文强制改为条文强制（本版前言）； ——增加通用硅酸盐水泥的定义（本版第条）； ——将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章）；——将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第4章）； ——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%，≤20%，其中允许用不超过水泥质量5%符合本标准第条的窑灰或不超过水泥质量8%符合本标准第条的非活性混合材料代替”。（原版GB175-1999中第条,本版第条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%，≤70%”（原版GB1344-1999中第条,本版第条、条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%，≤40%”（原版GB1344-1999中第条,本版第条）； ——将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%～40%”改为“>20%，≤40%”（原版GB1344-1999中第条,本版第条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%，≤50%”（原版GB12958-1999中第3章,本版第条）； ——材料中增加了粒化高炉矿渣粉(本版第、条)； ——取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第条、第条和附录A） ——增加了M类混合石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第条）； ——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的%”（原版GB175-1999、GB1344-1999和GB12958-1999中第条,本版第条）； ——普通水泥强度等级中取消和（原版GB175-1999中第5章，本版第5章）； ——增加了氯离子含量的要求，即水泥中氯离子含量不大于%（本版第条）； ——取消了细度指标要求，但要求在试验报告中给出结果（原版GB175-1999第条、GB1344-1999、GB12958-1999中第条，本版条）； ——将复合硅酸盐水泥的强度等级改为和矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥一致（原版GB12958-1999中第条，本版第条） ——增加了水泥组分的试验方法（本版第条）； ——强度试验方法中增加了“掺火山灰混合材料的普通硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥在进行胶砂强度检验时，其用水量按水灰比和胶砂流动度不小于180mm来确定。当流动度小于180mm时，须以的整倍数递增的方法将水灰比调整至胶砂流动度不小于180mm”（原版GB1344-1999第条，本版第条）； ——将“水泥出厂编号按水泥厂年生产能力规定”改为“水泥出厂编号按单线年生产能力规定”（原版GB175-1999、GB1344-1999、GB12958-1999中第条，本版第条）；

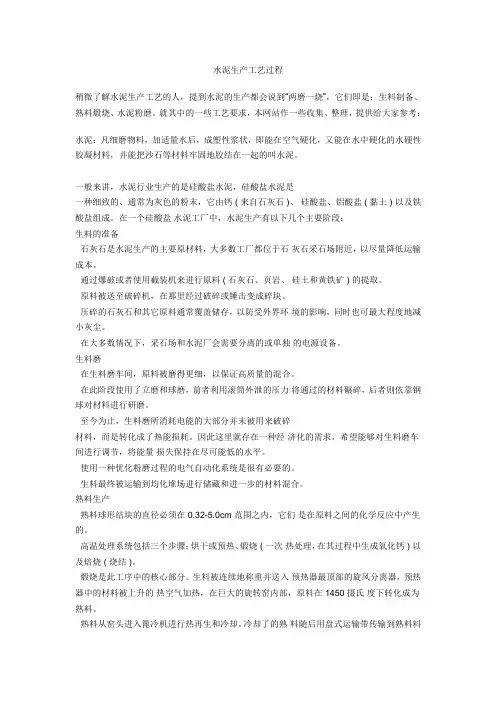

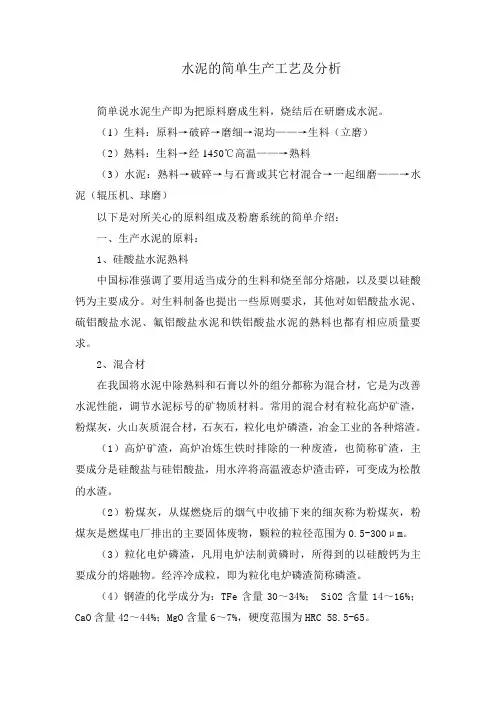

硅酸盐水泥的制备 1概述 水泥是指加水拌和成塑性浆体后，能胶结砂、石等适当材料并能在空气和水中硬化的粉状水硬性胶凝材料。水泥品种繁多，按其主要水硬性物质，可分为硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥、铁铝酸盐水泥等系列，其中以硅酸盐系列水泥生产量最大，应用最为广泛。按其性能和用途不同，又可分为通用水泥、专用水泥和特性水泥三大类。 由硅酸盐水泥熟料、0~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥。硅酸盐水泥分两种类型，不掺加混合材料的称I型硅酸盐水泥，其代号为P?I。在硅酸盐水泥熟料粉磨时掺加不超过水泥质量5%石灰石或粒化高炉矿渣混合材料的称∏型硅酸盐水泥，其代号为P?∏。 2硅酸盐水泥生产原燃料及配料 生产硅酸盐水泥的主要原料为石灰原料和粘土质原料，有时还要根据燃料品质和水泥品种，掺加校正原料以补充某些成分的不足，还可以利用工业废渣作为水泥的原料或混合材料进行生产。 (1)石灰石原料 石灰质原料是指以碳酸钙为主要成分的石灰石、泥灰岩、白垩和贝壳等。石灰石是水泥生产的主要原料，每生产一吨熟料大约需要1.3吨石灰石，生料中80%以上是石灰石。 (2)黏土质原料 黏土质原料主要提供水泥熟料中的SiO2、Al2O3、及少量的Fe2O3。天然黏土质原料有黄土、黏土、页岩、粉砂岩及河泥等。其中黄土和黏土用得最多。此外，还有粉煤灰、煤矸石等工业废渣。黏土质为细分散的沉积岩，由不同矿物组成，如高岭土、蒙脱石、水云母及其它水化铝硅酸盐。 (3)校正原料 当石灰质原料和黏土质原料配合所得生料成分不能满足配料方案要求时（有的SiO2含量不足，有的Al2O3和Fe2O3含量不足）必须根据所缺少的组分，掺加相应的校正原料，校正原料有以下三种： (a)硅质校正原料含SiO280%以上
硅酸盐水泥熟料的煅烧 §5-1 生料在煅烧过程中的物理化学变化 §5-2 熟料形成的热化学 §5-3 矿化剂、晶种对熟料煅烧和质量的影响 §5-4 挥发性组分及其他微量元素的作用 §5-5 水泥熟料的煅烧方法及设备 【掌握内容】 1、硅酸盐水泥熟料的形成过程名称、反应特点、影响反应速度的因素； 2、熟料的形成热、热耗的定义、一般数值、影响因素 3、挥发性组分对新型干法水泥生产的影响 4、悬浮预热器窑及预分解窑的组成、工作过程
5、影响窑产、质量及消耗的因素 【理解内容】 1、C3S的形成机理，形成条件； 2、影响熟料形成热的因素，形成热与实际热耗的区别，降低热耗的措施； 3、回转窑的结构、组成、及工作过程； 4、回转窑内“带”的划分方法，预分解窑内“带”的划分。 【了解内容】 1、水泥熟料的煅烧方法及设备类型； 2、矿化剂、晶种定义、类型、作用、使用； 3、湿法窑的组成，工作过程 合格生料在水泥窑内经过连续加热，高温煅烧至部分熔融，经过一系列的物理化学反应，得以硅酸钙为主要成分的硅酸盐水泥熟料的工艺过程叫硅酸盐水泥
熟料的煅烧，简称煅烧。结合目前生产现状及学生的就业去向，主要介绍与回转窑尤其是新型干法回转窑有关的知识，立窑有关知识留给学生自学。 第一节生料在煅烧过程中的物理化学变化 生料在加热过程中，依次进行如下物理化学变化 一、干燥与脱水 （一）干燥 入窑物料当温度升高到100～150℃时，生料中的自由水全部被排除，特别是湿法生产，料浆中含水量为32～40%，此过程较为重要。而干法生产中生料的含水率一般不超过0%。 （二）脱水 当入窑物料的温度升高到450℃，粘土中的主要组成高岭土 （Al2O3·2SiO2·2H2O）发 生脱水反应，脱去其中的化学结合水。此过程是吸热过程。 Al2O3·2SiO2·2H2 Al2O3 + 2SiO2 + 2H2 （无定形）（无定形）
前言 本标准第7.1、7.3.1、7.3.2、7.3.3、8.4为强制性条款，其余为推荐性条款。 本标准与欧洲水泥标准ENV197-1:2000《通用波特兰水泥》的一致性程度为非等效。 本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、 GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、 GB12958-1999《复合硅酸盐水泥》三个标准。 与GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：全文强制改为条文强制；增加了通用硅酸盐水泥的定义；将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章；将组分与材料合并为一章（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第5章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%且≤20%，其中允许用不超过水泥质量8%且符合本标准第5.2.4条的非活性混合材料或不超过水泥质量5%且符合本标准第5.2.5条的窑灰代替”（原版GB175-1999中第3.2条,本版第5.1条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%且≤70%”，并分为A型和B型。A型矿渣掺量>20%且≤50%，代号P.S.A；B型矿渣掺量>50%且≤70%，代号P.S.B（原版GB1344-1999中第3.1条,本版第5.1条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%且≤40%”（原版GB1344-1999中第3.2条，本版第5.1条）；
科技学院 毕业设计（论文）开题报告 题目年产500万吨粉煤灰硅酸盐水泥生产线的工艺设计学院冶金学院 专业班级无机非金属材料工程2011-01 学生姓名学号 20114 指导教师 2014 年 12 月 20 日
开题报告填写要求 1.开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作开始后2周内完成，经指导教师签署意见及系主任审查后生效。 2.开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网址上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见。 3.学生查阅资料的参考文献理工类不得少于10篇，其它不少于12篇（不包括辞典、手册）。 4.“本课题的目的及意义，国内外研究现状分析”至少2000字，其余内容至少1000字。
毕业设计(论文)开题报告 1.本课题的目的及意义，国内外研究现状分析 1.1本设计的目的和意义 据我国目前的电力系统来看，我国目前火力发电仍是占主要的地位，粉煤灰是其发展过程中不可避免的排放量大的工业废料。不仅是火力发电厂，各种依靠煤粉燃烧获得热源等的企业都是粉煤灰的主要产源。粉煤灰不仅需要占大量的土地来存放，而且对环境的污染也很大，因此对粉煤灰加以利用是解决当前问题的首选。 我国目前正处于高速发展阶段，各行各业的发展都离不开建筑，因此对水泥的需求仍处于上升阶段。虽然我国是水泥生产大国，但是由于水泥行业的高二氧化碳排放量以及粉尘、有害气体等的排放，致使水泥行业的发展受到了限制。要降低这些废气等的排放，就要减少水泥生产中熟料的使用。早在1990年，美国就提出了绿色混凝土的概念。绿色高性能混凝土的特征有：更多地节约熟料水泥，降低能耗与环境污染；更多地掺加工业废料为主的细掺料；更大的发挥混凝土的高性能优势，减少水泥与混凝土的用量[1]。粉煤灰在水泥熟料矿物水化产物氢氧化钙的激发下具有水化活性而形成一定的强度组分，能与水泥浆硬化体晶格坚固地结合起来，进而提高了混凝土的长龄期强度和混凝土的耐久性[2]。因此，用粉煤灰部分替代水泥熟料具有重要的意义。 但是，根据前人的研究，粉煤灰能与水泥水化产生的Ca(OH) 发生二次水 2 化反应在常温下反应过程非常缓慢，使水泥早期强度过低，造成其利用率一直很低[3]。按照GB1344-92规定，粉煤灰硅酸盐水泥中粉煤灰掺入量按重量百分比计为20%～40%，而目前我国大多水泥窑生产的粉煤灰水泥掺入量只有不到30%，且达不到应有的强度等级[4-5]。 究其根本原因，是因为粉煤灰的活性在前期并不理想，致使粉煤灰水泥没有具有应有的早期强度。因此想要提高粉煤灰的掺入量，提高粉煤灰水泥的性能，就应该从改善粉煤灰的活性着手。粉煤灰活性影响因素可分为：化学成分、晶体组成和玻璃相含量与结构[6]。万雪峰[7]等人对激发粉煤灰活性的措施物理法、物理化学法以及化学法做出了对比研究，认为化学法的活化程度高，且不限粉煤灰的掺入量，是一种可行的简单的方法。化学法主要是通过添加各种早强剂、诱导剂、激发剂等，使粉煤灰水泥的水化反应速度缩短，从而改善粉煤灰水泥的早期强度不足和初凝时间过长的缺陷，提高粉煤灰的掺入量[8-10]。物理法可以通过在研磨粉煤灰时填入助磨剂，改善粉煤灰的粒度，从而提高粉煤灰水泥的水化速度。焦晓飞[11]通过对粉煤灰掺入粒径的研究得到粉煤灰颗粒，粒度集中在10μm～20μm的粉煤灰活性最佳，水化速度最快，
硅酸盐工业简介 一、素质教育目标 （一）知识教学点 1．了解硅酸盐工业的原料、产品及生产特点。 2．了解水泥生产的基本过程。 3．了解普通硅酸盐水泥的主要成分、性质、用途。 4．记住普通玻璃的原料、生产方法、成分、用途。 5．了解几种特种玻璃的生产方法、成分、性质特点和用途 6．了解陶瓷的种类和生产方法。 （二）能力训练点 1．思维能力。本节内容属简介类型，粗略地介绍了水泥、玻璃、陶瓷的生产过程，许多知识的介绍一带而过，如果学习过程中不进行积极的思维，是很难对该工业过程有一个全面深透的认识的。学习时通过让学生进行积极的讨论，让学生自己说出所掌握的有关水泥、玻璃、陶瓷等方面的知识，归纳总结出有关产品的类型和主要用途。 2．自学能力。通过组织学生对水泥、玻璃、陶瓷的用途等知识的自学，培养学生的自学能力。 （三）德育渗透点 1．激发学生的爱国热情。在授课时可适当穿插介绍如下史实，以唤起学生的爱国情感：①硅酸盐工业的有关知识早在中国古代的烧制陶器的过程中已有所掌握和应用；②水泥在过去人们习惯称作“洋灰”，意指洋人生产并出口至中国的建筑材料。1949年中国的水泥年产量仅有66万吨，到80年代，年产量达7986万吨，1990年突破20000万吨，年总产量居世界第一，从而结束了“洋灰”的时代；③中国人口众多，水泥人均占有量仍达不到世界的平均水平，约是俄罗斯的1/2，美国的1/1.5，前西德的1/2.5；④特种水泥的生产，某些产品已跨入世界先进行列；⑤玻璃生产，1949年我国的年产量仅为91万重量箱，到1980年已达2466万重量箱，1990年突破8000万重量箱，总产量居世界第一…… 2．通过介绍人类文明史上建材的衍变，激发学生学科学、爱科学、用科学的意识，使他们认识到科技是推动物质文明的强大动力。
白色硅酸盐水泥标准 1 主题内容与适用范围 本标准规定了白色硅酸盐水泥的组成、技术要求、试验方法、检验规则、包装与标志、贮存与运输等。 本标准适用于白色和彩色灰浆、砂浆及混凝土用白色硅酸盐水泥。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 5483 用于水泥中的石膏和硬石膏 GB 5950 建筑材料与非金属矿产品白度试验方法通则 GB 9774 水泥包装用袋 GSBA 67001 氯化镁粉末状物质白度实物标准 ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义 由白色硅酸盐水泥熟料加入适量石膏，磨细制成的水硬性胶凝材料称为白色硅酸盐水泥（简称白水泥）。 磨制水泥时，允许加入不超过水泥重量５％的石灰石或窑灰作为外加物。 水泥粉磨时允许加入不损害水泥性能的助磨剂，加入量不得超过水泥重量的１％。 4 组分材料 4.1 白色硅酸盐水泥熟料 以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分，氧化铁含量少的熟料。 4.2 石膏 天然二水石膏应符合GB5483的规定。 4.3 石灰石 作为外加物的石灰石中的三氧化二铝含量不得超过2.5％。 4.4 窑灰 窑灰应符合ZBQ12001的规定，且白度不得低于70％。 5 技术要求 5.1 氧化镁熟料中氧化镁的含量不得超过4.5％。 5.2 三氧化硫水泥中三氧化硫的含量不得超过3.5％。 5.3 细度0.080mm方孔筛筛余不得超过10％。 5.4 凝结时间初凝不得早于45min，终凝不得迟于12h。 5.5 安定性用沸煮法检验必须合格。 5.6 强度各标号各龄期强度不得低于表１的数值。
GB 175-1999(硅酸盐水泥、普通硅酸盐水泥) (2008-05-26 22:47:37) 转载▼ 分类：规范 标签： gb175-1999 硅酸盐水泥 强度等级 前言 本标准修订是为了使我国水泥强度检验方法与国际标准接轨。本标准参考ENV 197-1:1995欧洲 水泥试行标准。 本标准与原GB175-1992相比主要修改点有： 1．水泥强度检验方法由GB/T 17671-1999《水泥胶砂强度检验方法（ISO法）》代替GB/T 177一 1985《水泥胶砂强度检验方法》； 2．水泥标号改为强度等级． 本标准自1999年12月1日起实施，GB1 75-1992《硅酸盐水泥、普通硅酸盐水泥》自2000年12月 1日起废止，过渡期间以GB 175-1992为准． 本标准由国家建筑材料工业局提出． 本标准由全国水泥标准化技术委员会归口． 本标准起草单位：中国建筑材料科学研究院水泥科学与新型建筑材料研究所． 本标准主要起草人：白显明、颜碧兰、王文义、张大同、杨基典、王听、刘晨、肖忠明。本标准首次发布于1956年，1962年第一次修订，1977年第二次修订，1985年第三次修订，1992年 第四次修订。 中华人民共和国国家标准 硅酸盐水泥、普通硅酸盐水泥(GB 175-1999)代替(GB 175-1992) Portland cement and ordinary portland cement 1 范围 本标准规定了硅酸盐水泥、普通硅酸盐水泥的定义与代号、材料要求、强度等级、技术要求、试验方 法、检验规则、包装、标志、运输与贮存。
本标准适用于硅酸盐水泥和普通硅酸盐水泥。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 176-1996 水泥化学分析方法（eqv ISO 680：1990) GB/T 203-1994 用于水泥中的粒化高炉矿渣(neq ГOCf3476:1974) GB/T 750-1992 水泥压蒸安定性试验方法 GB/T 1345-1991 水泥细度检验方法（80μm筛筛析法） GB/T 1346-1989 水泥标准稠度用水量、凝结时间、安定性检验方法（neqISO/DIS9 597) GB/T 1596-1991 用于水泥和混凝土中的粉煤灰 GB/T 2847-1996 用于水泥中的火山灰质混合材料（neqISO 863:1990) GB/T 54 83-1996 石膏和硬石膏（neqISO 1587:1975) GB/T 8074-1987 水泥比表面积测定方法勃氏法（neq ASTM C204:1981) GB 9774-1996 水泥包装袋 GB 12573-1990 水泥取样方法 GB/T 17671-1999 水泥胶砂强度检验方法（ISO法）(idtISO 679:1989) JC/T 667-1997 水泥粉磨用工艺外加剂 JC/T 742-19840996）掺入水泥中的回转窑窑灰 3 定义与代号 3.1 硅酸盐水泥 凡由硅酸盐水泥熟料、0-5％石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为 硅酸盐水泥（即国外通称的波特兰水泥）。硅酸盐水泥分两种类型，不掺加混合材料的称I 类硅酸盐水 泥，代号P·I。在硅酸盐水泥粉磨时掺加不超过水泥质量5%石灰石或粒化高炉矿渣混合材料的称II 型硅酸盐水泥，代号P·II。 3.2 普通硅酸盐水泥 凡由硅酸盐水泥熟料、6％-15％混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐 水泥（简称普通水泥），代号P·Oo 掺活性混合材料时，最大掺量不得超过15%，其中允许用不超过水泥质量5％的窑灰或不超过水泥 质量10%的非活性混合材料来代替。 掺非活性混合材料时，最大掺量不得超过水泥质量10% 4 材料要求 4.1 石膏 天然石膏：应符合GB/T 5483中规定的G类或A类二级（含）以上的石膏或硬石膏。 工业副产石膏：工业生产中以硫酸钙为主要成分的副产品．采用工业副产石膏时，必须经过试验，证 明对水泥性能无害。 4.2 活性混合材料 符合GB /T 203的粒化高炉矿渣，符合GB/T 1596的粉煤灰，符合GB/T 2847的火山灰质混
河南大学土木建筑学院课题：硅酸盐水泥
硅酸盐水泥 胶凝材料是指在物理、化学作用下，从具有可塑性的浆体逐渐变成坚固石状体的过程，能将其他物料胶结为整体并具有一定机械强度的物质。因其具有原料丰富、生产成本低、耐久性好、适应性强、耐火性好等众多优点而广泛应用于工业、民用建筑、水利工程等建设之中，成为在国民经济及人民生活中不可缺少的重要材料。 胶凝材料一般可分为有机和无机两类。有机胶凝材料是指各种树脂和沥青等；无机胶凝材料又可分为水硬性和非水硬性。水硬性胶凝材料在拌水后技能在空气中硬化一，又能在水中硬化并具有强度，通常称为水泥，如硅酸盐水泥、铝酸盐水泥、硫酸盐水泥等；非水硬性胶凝材料是指不能在水中硬化，但能在空气中或其他条件下硬化，如石灰、石膏、镁质胶凝材料等等。 在众多的胶凝材料中，水泥占有尤为突出的，它是基本建设的主要原料之一，广泛应用于工业、农业、国防、交通、城市建设、水利及海洋开发等工程建设。水泥工业的发展对保证国家建设和提高生活水平具有十分重要的意义。水泥按其主要矿物组成可分为硅酸盐水泥、铝酸盐水泥、铁铝酸盐水泥、氟铝酸盐水泥、少熟料或无熟料水泥。水泥的主要技术特征是：水硬性（分为快硬和特快硬两类）；水化热（分为中热和低热两类）；抗硫酸盐性（分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀）；膨胀性（分为膨胀和自应力）；耐高温性（铝酸盐水泥的耐高温性以水泥中氧化铝含量分级）。 在水泥诸多品种中，硅酸盐水泥是应用最广泛和研究最多的。在此从硅酸盐水泥的分类、生产、技术要求、性能及应用等方面对硅酸盐水泥进行简单的研究分析。 所谓硅酸盐水泥是指从黏土和石灰石为原料，经高温煅烧得到以硅酸盐钙为主要成分的熟料，加入0—5％的混合材料和适量石膏磨细制成的水硬性胶凝材料，国际上统称为波特兰水泥。 硅酸盐水泥的分类 硅酸盐水泥包括纯熟料硅酸盐水泥和掺混合材料硅酸盐水泥两类，我国按其混合材料的掺加情况，共分为如下五类：纯熟料硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥粉煤灰硅酸盐水泥。 纯熟料硅酸盐水泥在硅酸盐水泥熟料中加入适量石膏，磨细而成的水泥，分425、525、625、725四个标号。其早期强度比其他几种硅酸盐水泥高5～10％,抗冻性和耐磨性较好，适用于配制高标号混凝土，用于较为重要的土木建筑工程。 普通硅酸盐水泥简称普通水泥。由硅酸盐水泥熟料掺加少量混合材料和适量石膏磨细而成。混合材料的加入量根据其具有的活性大小而定。普通水泥分为275、325、425、525、625和725六个标号,广泛用于制做各种砂浆和混凝土。 矿渣硅酸盐水泥简称矿渣水泥。由硅酸盐水泥熟料和粒化高炉矿渣，加

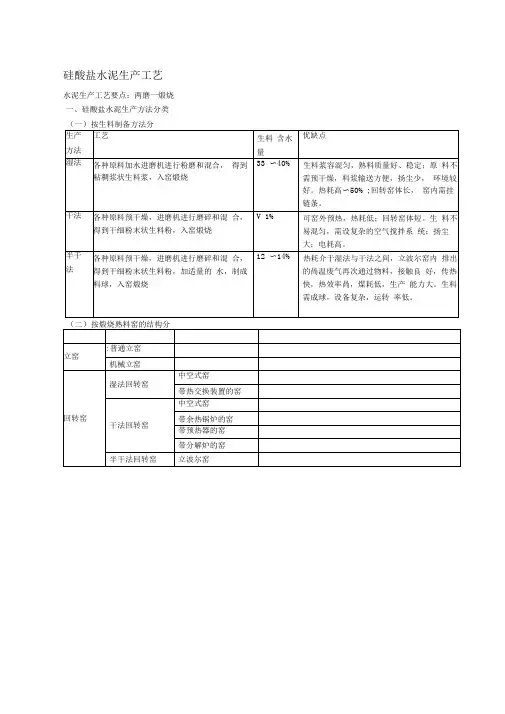

硅酸盐水泥生产工艺 水泥生产工艺要点：两磨一煅烧 一、硅酸盐水泥生产方法分类 (一)按生料制备方法分
立窑生产工艺过程
硅酸盐水泥生产的原料 1.硅酸盐水泥的主要成分 硅酸三钙（3CaO·SiO2）、硅酸二钙（2CaO·SiO2）、铝酸三钙（3CaO·AI2O3）、 铁铝酸四钙（4CaO·AI2O3·Fe2O3） 其中：CaO 62～67%；SiO220～24%；AI2O34～7%；Fe2O32～6%。 2.硅酸盐水泥生产的主要原料 (1)石灰质原料： 以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。 石灰质原料的质量要求 (2)粘土质原料： 含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。 粘土质原料的质量要求 223 (3)主要原料中的有害成分 ①MgO：影响水泥的安定性。水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。 ②碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。水泥熟料中要求R2O＜1.3%，原 料中要求R2O＜4%。 ③P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。当水泥熟料中P2O5含量在0.3%时， 效果最好，但超过1%时，熟料强度便显著下降。P2O5含量应限制。 ④TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。当TiO2含量达0.5～1.0%， 强化作用最显著，超过3%时，水泥强度就要降低。如果含量继续增加，水泥就会溃裂。因此在石灰石原料中应控制TiO2＜2.0%。 3. 硅酸盐水泥生产的辅助原料 (1)校正原料 ①铁质校正原料：补充生料中Fe2O3的不足，主要为硫铁矿渣和铅矿渣等。 ②硅质校正原料：补充生料中SiO2的不足，主要有硅藻土等。 ③铝质校正原料：补充生料中AI2O3的不足，主要有铝钒土、煤矸石、铁钒土等。
普通硅酸盐水泥 凡由硅酸盐水泥熟料、6％~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号P.O。 掺活性混合材料时，最大掺量不得超过15％，其中允许用不超过水泥质量5％的窑灰或不超过水泥质量10％的非活性混合材料来代替。 掺非活性混合材料时，最大掺量不得超过水泥质量10％。 P.C 42.5R水泥 P.C：复合硅酸盐水泥； 42.5：28天抗压强度≥42.5MPa； R ：早强型，3天强度较同强度等级水泥高。 如果速凝剂是合格的，以掺加4%为宜，多掺会影响强度 II级粉煤灰，细度小于25%，烧失量小于8%，需水量比小于105% 高效减水剂 高效减水剂对水泥有强烈分散作用，能大大提高水泥拌合物流动性和混凝土坍落度，同时大幅度降低用水量，显著改善混凝土工作性。但有的高效减水剂会加速混凝土坍落度损失，掺量过大则泌水。高效减水剂基本不改变混凝土凝结时间，掺量大时（超剂量掺入）稍有缓凝作用，但并不延缓硬化混凝土早期强度的增长。 能大幅度降低用水量从而显著提高混凝土各龄期强度。在保持强度恒定时，则能节约水泥10%或更多。
氯离子含量微少，对钢筋不产生锈蚀作用。能增强混凝土的抗渗、抗冻融及耐腐蚀性，提高了混凝土的耐久性。 聚羧酸 1、掺量低、减水率高：减水率可高达35%，可用于配制高强以及高性能混凝土。 2、坍落度轻时损失小：预拌混凝土2h坍落度损失小于15%，对于商品混凝土的长距离运输及泵送施工极为有利。 3、混凝土工作性好：用PC聚羧酸系高性能减水剂配制的混凝土即使在高坍落度情况下，也不会有明显的离析、泌水现象，混凝土外观颜色均一。对于配制高流动性混凝土、自流平混凝土、自密实混凝土、清水饰面混凝土极为有利。用于配制高标号混凝土时，混凝土工作性好、粘聚性好，混凝土易于搅拌。 4、与不同品种水泥和掺合料相容性好：与不同品种水泥和掺合料具有很好的相容性，解决了采用其它类减水剂与胶凝材料相容性问题。 5、混凝土收缩小：可明显降低混凝土收缩，显著提高混凝土体积稳定性及耐久性。 6、碱含量极低：碱含量≤0.2%。 7、产品稳定性好：低温时无沉淀析出。 8、产品绿色环保：产品无毒无害，是绿色环保产品，有利于可持续发展。 9、经济效益好：工程综合造价低于使用其它类型产品
结构混凝土用硅酸盐水泥 1范围 本标准规定了结构混凝土用硅酸盐水泥的术语和定义、代号、一般要求、技术要求、试验方法、检验规则、包装、标识、运输与贮存。 本标准适用于常见环境作用下工业与民用建构筑物、桥梁、隧道、水利水电工程、核电工程等普通混凝土结构及其构件用的硅酸盐水泥，不适用于轻骨料混凝土、防辐射混凝土及其他特种混凝土结构。2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 175 通用硅酸盐水泥 GB/T 176 水泥化学分析方法 GB/T 208 水泥密度测定方法 GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T 2419 水泥胶砂流动度试验标准 GB 6566 建筑材料放射性核素限量 GB/T 8074 水泥比表面积测定方法勃氏法 GB/T 8077 混凝土外加剂匀质性试验方法 GB/T 12573 水泥取样方法 GB/T 12959 水泥水化热测定方法 GB/T 12960 水泥组分的定量测定 GB/T 17671 水泥胶砂强度检验方法（ISO法） GB/T 21372 硅酸盐水泥熟料 GB 31893 水泥中水溶性铬(Ⅵ)的限量及测定方法 GB 50204 混凝土结构工程施工质量验收规范 GB/T 50476 混凝土结构耐久性设计标准 JC/T 603 水泥胶砂干缩试验方法 JC/T 681 行星式水泥胶砂搅拌机 JC/T 727 水泥净浆标准稠度与凝结时间测定仪 JC/T 959 水泥胶砂试体养护箱 3术语和定义 下列术语和定义适用于本文件。 3.1
硅酸盐水泥和普通水泥的区别 硅酸盐水泥和普通硅酸盐水泥（简称普通水泥） 共同特点： 早期强度较高；凝结硬化速度快（前者比后者还要快） 2、水化热较大(前者比后者还要大得多) 3、耐冻性差 4、耐热性较差 5、耐腐蚀及耐水性较差 适用范围：前者适用于快硬早强的工程、高强度等级砼。不适用于大体积砼工程（发热量比普通水泥大得多，不用）、受化学侵蚀、压力水（软水）作用及海水侵蚀的工程。后者适用于地上、地下及水中的大部分砼结构工程。不适用于大体积砼（实际施工时一般视这个大体积到底有多大以及它的重要性，或者采取控温措施后还是经常用的，至少西南地区是这样）、受化学侵蚀、压力水（软水）作用及海水侵蚀的工程。 复合硅酸盐水泥主要特征：早期强度低，耐热性好，抗酸性差。采用粉煤灰和煤矸石做为混合材，系绿色建材产品，享受国家税收优惠，早期和后期强度稳定,水化热低，适用于一般工业与民用建筑，是一种经济型水泥。 普通硅酸盐水泥主要特征：早期强度高，水化热高，耐冻性好，耐热性差，耐腐蚀性差，干缩性较小。适用范围：制造地上、地下及水中的混凝土，钢筋混凝土及预应力混凝土结构，受循环冻融的结构及早期强度要求较高的工程，配制建筑砂浆。不适用于大体积混凝土工程和受化学及海水侵蚀的工程。 凡由硅酸盐水泥熟料、6%-15%的混合材料及适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥。国家标准对普通硅酸盐水泥的技术要求有：（1）细度筛孔尺寸为80μm的方孔筛的筛余不得超过10%，否则为不合格。（2）凝结时间初凝时间不得早于45分钟，终凝时间不得迟于10小时。（3）标号根据抗压和抗折强度，将硅酸盐水泥划分为325、425、525、625四个标号。 普通硅酸盐水泥由于混合材料掺量较少，其性质与硅酸盐水泥基本相同，略有差异，主要表现为：（1）早期强度略低（2）耐腐蚀性稍好（3）水化热略低（4）抗冻性和抗渗性好（5）抗炭化性略差（6）耐磨性略差 复合硅酸盐水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥）。水泥中混合材料总掺加量按质量百分比应大于15％，不超过50％。水泥中允许用不超过8％的窑灰代替部分混合材料；掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。 水泥一般分普通硅酸盐水泥、掺混合材料的硅酸盐水泥和特殊水泥。普通硅酸盐水泥：由石灰石、粘土、铁矿粉按比例磨细混合，这时候的混合物叫生料。然后进行煅烧，一般温度在1450度左右，煅烧后的产物叫熟料。然后将熟料和石膏一起磨细，按比例混合，才称之为水泥。 掺混合材料的硅酸盐水泥是在普通硅酸盐水泥里按比例和一定的加工程序加入其他物质以达到特殊效果，如矿渣水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥等等。这些水泥的原料就比原来的普通硅酸盐水泥要多一些活性混合材料或非活性混合材料。特殊水泥在材料阶段和制作工艺上有些不同，如高铝水泥(铝酸盐水泥)的材料是铝矾土、石灰石经过煅烧得到熟料，然后磨细成为铝酸盐水泥的。其他有一些特性水泥用途较小，如白色水泥，主要用于装饰工程，材料是纯高岭土、纯石英砂、纯石灰石，在合适的温度煅
第七章硅酸盐水泥的水化和硬化 第一节硅酸盐水泥熟料的形成 一、硅酸盐水泥熟料的形成 水泥熟料矿物为什么能与水发生反应？主要原因是： 1. 硅酸盐水泥熟料矿物结构的不稳定性，可以通过与水反应，形成水化产物而达到稳定性。造成熟料矿物结构不稳定的原因是：<1) 熟料烧成后的快速冷却，使其保留了介稳状态的高温型晶体结构；<2) 工业熟料中的矿物不是纯的C3S,C2S等，而是 A lite 和Belite 等有限固溶体；(3) 微量元素的掺杂使晶格排列的规律性受到某种程度的影响。 2. 熟料矿物中钙离子的氧离子配位不规则，晶体结构有“空洞”，因而易于起水化反 应。例如,C3S 的结构中钙离子的配位数为 6 ，但配位不规则，有 5 个氧离子集中在一侧而另一侧只有 1 个氧离子，在氧离子少的一侧形成“空洞”，使水容易进入与它反应。户C2S 中钙离子的配位数有一半是 6 ，一半是8 ，其中每个氧离子与钙离 子的距离不等，配位不规则，因而也不稳定，可以水化，但速度较慢。 C 3A的晶体结构中，铝的配位数为 4 与6, 而钙离子的配位数为 6 与9 ，配位数为9 的钙离子周围的氧离子排列极不规则，距离不等，结构有巨大的“空洞”，故水化很快。C4A F 中钙的配位数为10 与 6 ，结构也有“空洞”，故也易水化。有些矿物如Y-C2S和 CZ A S 几乎是惰性的，主要是钙离子的配位有规则的缘故．例如： Y-CZS 中钙离子的氧配位为 6 ， 6 个氧离子等距离地排列在钙离子的周围，形成八面体，结构没有“空洞”，因此不易与水反应。这里要特别指出，水化作用快的矿物，其最终强度不一定高。例如,C3A水化快，但强度绝对值并不高，而户C2S 虽然水化慢，但最终强度却很高，因为水化速度只与矿物水化快慢有关，而强度则与浆体结构 形成有关。 二、熟料单矿物的水化 （一）硅酸三钙的水化 硅酸三钙在水泥熟料中的含量约占50 ％，有时高达60 ％，因此它的水化作 用、产物及其所形成的结构对硬化水泥浆体的性能有很重要的影响硅酸三钙在常温下
硅酸盐水泥生产的原料 聚煤网2014-05-23 15:12:12 浏览11 1.硅酸盐水泥的主要成分 硅酸三钙（3CaO?SiO2）、硅酸二钙（2CaO?SiO2）、铝酸三钙（3CaO?AI2O3）、铁铝酸四钙（4CaO?AI2O3?Fe2O3）其中：CaO 62～67%； SiO2 20～24%； AI2O3 4～7%； Fe2O3 2～6%。 2.硅酸盐水泥生产的主要原料 (1) 石灰质原料： 以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。石灰质原料的质量要求 品位 CaO（%） MgO（%） R2O（%） SO3（%）燧石或石英（%） 一级品＞48 ＜2.5 ＜1.0 ＜1.0 ＜4.0 二级品 45～48 ＜3.0 ＜1.0 ＜1.0 ＜4.0 (2)粘土质原料： 含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。粘土质原料的质量要求 品位硅酸率铁率 MgO（%） R2O（%） SO3（%）塑性指数 一级品 2.7～3.5 1.5～3.5 ＜3.0 ＜4.0 ＜2.0 ＞12 二级品 2.0～2.7或3.5～4.0 不限＜3.0 ＜4.0 ＜2.0 ＞12 一般情况下SiO2含量60～67%，AI2O3含量14～18%。 (3)主要原料中的有害成分 ① MgO：影响水泥的安定性。水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。 ②碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。水泥熟料中要求R2O＜1.3%，原料中要求R2O＜4%。 ③ P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。当水泥熟料中P2O5含量在 0.3%时，效果最好，但超过1%时，熟料强度便显著下降。P2O5含量应限制。 ④ TiO2：水泥熟料中含有适量的TiO2，对水泥的硬化过程有强化作用。当TiO2含量达0.5～ 1.0%，强化作用最显著，超过3%时，水泥强度就要降低。如果含量继续增加，水泥就会溃裂。因此在石灰石原料中应控制TiO2＜ 2.0%。 3. 硅酸盐水泥生产的辅助原料 (1)校正原料
海螺牌硅酸盐水泥熟料 Q/HL-j04.04-2011 代替Q/NG-j04.04-2000 1范围 本标准规定了硅酸盐水泥熟料的定义和分类、技术要求、试验方法和验收规则等。 本标准适用于贸易的硅酸盐水泥熟料。 2 引用标准 下列文件中的条款通过本标准的引用而称为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 175 通用硅酸盐水泥 GB/T 21372 硅酸盐水泥熟料 GB/T 176 水泥化学分析方法 GB/T 750 水泥压蒸安定性检测方法 GB/T 1345 水泥细度检验方法（筛析法） GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T 1346-2001,eqv ISO 9597:1989） GB/T 8074 水泥比表面积测定方法（勃氏法） GB/T 17671 水泥胶砂强度检验方法（ISO法）（GB/T 17671-1999,idt ISO 679:1989）3 术语和定义、分类 3.1 术语和定义 硅酸盐水泥熟料（简称水泥熟料）portland cement clinker 是一种由主要含CaO、SiO2、Al2O3、Fe2O3的原料按适当配比，磨成细粉，烧至部分熔融，所得以硅酸钙为主要矿物成分的产物。 3.2 分类 水泥熟料按用途和特性分为：通用水泥熟料、低碱水泥熟料、中抗硫酸盐水泥熟料、高抗硫酸盐水泥熟料、中热水泥熟料和低热水泥熟料。 4 要求
4.1 化学性能 本标准规定的各类水泥熟料应符合表1的基本化学性能。 低碱、中抗硫酸盐、高抗硫酸盐、中热和低热水泥熟料还应符合表2中相应的特性化学性能。 4.2 物理性能 水泥熟料的物理性能按制成GB175中的I型硅酸盐水泥的性能来表达。 4.2.1 凝结时间 初凝不得早于60min，终凝不得迟于300min。 4.2.2 安定性 沸煮法合格。 表 1 基本化学性能 f-CaO (质量分数)/% MgO a (质量分数)/% 烧失量 (质量分数)/% 不溶物 (质量分数)/% SO3b (质量分数)/% 3CaO·SiO2+2CaO·SiO2c (质量分数)/% CaO/SiO2 质量比 ≤1.5 ≤4.5 ≤1.5 ≤0.75 ≤1.2 ≥72 ≥2.2 a 当制成I型硅酸盐水泥的压蒸安定性合格时,允许放宽到5.5%。 b 也可以由买卖双方商定。 C 3CaO·SiO2和2CaO·SiO2按下式计算： 3CaO·SiO2=4.07CaO -7.60SiO2-6.72Al2O3-1.43Fe2O3- 2.85SO3-4.07f-CaO 2CaO·SiO2=2.87SiO2-0.75×3CaO·SiO2 表 2 特殊化学性能 类型 （Na2O+0.658K2O）a (质量分数)/% 3CaO·Al2O3b (质量分数)/% f-CaO (质量分数)/% 3CaO·SiO2 (质量分数)/% 2CaO·SiO2 (质量分数)/% 低碱水泥熟料≤0.60 ≤8.0 ≤1.0 －－中抗硫酸盐水泥熟料－≤5.0 ≤1.0 ＜57.0 －高抗硫酸盐水泥熟料－≤3.0 －＜52.0 －中热水泥熟料≤0.60 ≤6.0 ≤1.0 ＜55.0 －低热水泥熟料≤0.60 ≤6.0 ≤1.0 －≥40 a 或由买卖双方协商确定。 b 3CaO·Al2O3按下式计算： 3CaO·Al2O3=2.65Al2O3-1.69Fe2O3
