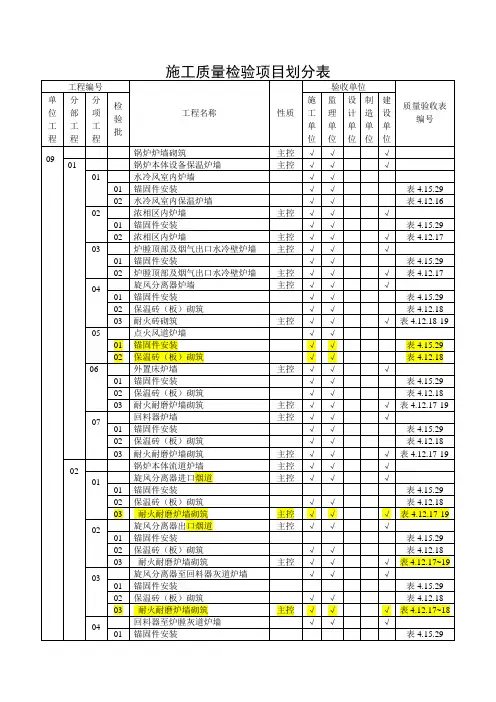

XX有限公司垃圾焚烧发电烟气净化工程 电气安装质量检验评定范围 表2.0.2 工程编号 工程项目名称 性 质质检机构验评范围 质量验评及签证 表编号 单位工程子 单 位 工 程 分 部 工 程 分 项 工 程 施工单位 监 理 单 位 建 设 单 位 班 组 工 地 质 检 部 1 垃圾焚烧发电烟气净化系统电气安装√√√√DL/T5161.1-表4.0.3 10 除尘除灰系统电气设备安装√√√√DL/T5161.1-表4.0.3 1 除尘除灰系统控制设备安装√√√√DL/T5161.1-表4.0.2 1 除尘除灰系统控制及保护屏安装√√DL/T5161.8-表1.0. 2 DL/T5161.8-表5.0.2 2 除尘队灰系统二次回路检查接线√√DL/T5161.8-表7.0.2 3 除尘系统低压电气设备安装√√√√DL/T5161.1-表4.0.2 2 MCC（电动机控制中心）盘安装√√DL/T5161.8-表1.0.2 DL/T5161.8-表4.0.2 DL/T5161.12-表4.0.2 DL/T5161.4--表5.0.2 3 控制柜安装√√DL/T5161.8-表1.0.2 DL/T5161.8-表5.0.2 4 二次回路检查及接线√√DL/T5161.8-表7.0.2 5 电动机检查主要√√√√DL/T5161.7-表2.2.2 14 起重机电气设备安装√√√√DL/T5161.1-表4.0.3 3 辅助车间起重机电气设备安装√√√√DL/T5161.1-表4.0.2 1 滑线安装√√DL/T5161.14-表1.0. 2 DL/T5161.14-表1.0.4 DL/T5161.14-表1.0.6 DL/T5161.14-表3.0.2 2 软电缆安装√√DL/T5161.14-表1.0.4 15 设备及构筑物照明安装√√√√DL/T5161.1-表4.0.3 4 除尘本体照明安装√√√√DL/T5161.1-表4.0.2 1 电源及控制设备安装√√DL/T5161.17-表1.0.2
4 质量验收及评定范围 4.0.1质量验收及评定范围主要包含四部分内容：工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。表4.0.1-1及表4.0.1-2为火力发电厂土建工程质量验收及评定范围的基本模式。 4.0.2火力发电厂土建工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。火力发电厂土建工程质量评定仅对单位工程进行。 4.0.3单位工程项目划分的原则：基本按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。 建筑规模较大的单位工程，可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。 4.0.4分部工程项目划分的原则：基本按建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。附属工程或非生产建筑单位工程参照表4.0.1-2的原则划分。 4.0.5分项工程划分的原则：建筑物或构筑物工程基本按主要工种或材料、施工工艺、设备类别等工程划分；建筑设备安装工程一般按用途、种类及设备组别等划分；分项工程可由一个或若干检验批组成。 4.0.6检验批的划分原则：按同一的生产条件或工艺、工序阶段或按规定的方式汇总，由一定数量样本组成的检验体，可根据施工及质量控制和专业验收需要按楼层、施工区段、变形缝等进行划分。 4.0.7木结构和智能建筑工程及水消防工程外的特殊消防工程，在工程实际使用时，应根据国家有关标准规定，按本部分质量验收及评定范围划分的原则增列。 4.0.8各工程均应按照表4.0.1-1及表4.0.1-2的基本模式，结合工程具体情况，制定工程项目的质量验收及评定范围。质量验收及评定范围表可由承建工程的施工单位编制，监理单位审查，建设单位确认。 表4.0.1-1 质量验收及评定范围表
分部工程施工质量评定表 填表说明 填表时必须遵守“填表基本规定”，并符合以下要求。 1.本表是水利水电工程（含堤防工程）分部工程施工质量评定表的统一格式。 2.分部工程量，只填写本分部工程的主要工程量。 3.单元工程类别按《评定标准》的单元工程类型填写、如岩土开挖、混凝土等。 4.单元工程个数：指一般单元工程、重要隐蔽工程及关键部位的单元工程之和。 5.合格个数：指单元工程质量达到合格及以上质量等级的总个数。 6.重要隐蔽工程、工程关键部位： ①重要隐蔽工程。隐蔽工程一般是指基础工程、地基开挖、地基处理、地下防渗、地基排水、地下建筑物工程等，所有完工后被覆盖、而无法或很难再进行检查的工程。重要隐蔽工程是指主要建筑物中严重影响工程安全和使用功能的隐蔽工程。 ②工程关键部位。指对工程安全或效益有显著影响的部位。重要隐蔽工程和工程关键部位，应在项目划分时确定。 7.本表自表头到施工单位自评意见均由施工单位质检部门填写，并自评质量等级。评定人系指质检负责人。 8.监理单位复核意见栏，由负责该分部工程质量控制的监理工程师填写，答字后交总监或总监代表审核签字并加盖公章。 9.质量监督机构核定（核备）栏，大型水利水电枢纽工程主要建筑物的分部工程质量意见，在施工单位自评、监理单位复核后，由质量监督机构核定人填写并签字，交质量监督项目站负责人审查签字后，加盖公章。其他分部工程的施工质量意见，在施工单位自评、监理单位复核后，报质量监督机构核备（审核、备案）。质量监督机构核备的主要内容是：检查分部工程质量评定资料的真实性及其等级评定的准确性。如发现问题，应及时通知监理单位重新复核。 10.评定水轮发电机组安装分部工程质量等级时，应将水轮机、发电机及调速器的型号填与在备注栏内。 11.分部工程质量评定标准。 (1)合格标准：所含单元工程的质量全部合格。质量事故及质量缺陷己按要求处理，并经检验合格；原材料、中间产品及准凝土（砂浆）试件质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。
水利水电工程 表3.13 锚喷支护单元工程施工质量验收评定表
表3.13锚喷支护单元工程施工质量验收评定表 填表说明 填表时必须遵守“填表基本规定”，并符合以下要求。 1.本表适用于锚杆、喷射混凝土以及锚杆与喷射混凝土组合的支护工程。 2.单元工程划分：宜以每一施工区（段）划分为一个单元工程。 3.单元工程量：填写本单元锚喷支护的面积（㎡）和喷射混凝土的体积（m3）。 4.本单元工程施工工序宜分为：锚杆（包括钻孔）、喷混凝土（包括钢筋网制安）2个工序，其中锚杆为主要工序。本表是在表3.13.1、表3.13.2工序质量验收评定合格后完成。 5.单元工程施工质量验收评定应包括下列资料。 （1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。 （2）监理单位应提交对单元工程施工质量的平行检测资料。 6.锚杆支护单元工程施工质量验收评定标准。 （1）合格标准：工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。 （2）优良标准：工序施工质量验收评定全部合格，其中锚杆工序施工质量达到优良；各项报验资料应符合SL633—2012的要求。 当只有一个工序时，工序施工质量即为单元工程质量。
水利水电工程 表3.13－1 锚喷支护锚杆工序施工质量验收评定表
表3.13.1锚喷支护锚杆工序施工质量验收评定表 填表说明 填表时必须遵守“填表基本规定”，并符合以下要求。 1.单位工程、分部工程、单元工程名称及部位填写要与表3.13相同。 2.检验（测）方法及数量。 （1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。 （2）监理单位对工序中施工质量检验项目的平行检测资料。 4.工序质量标准。 （1）合格标准。 1）主控项目，检验结果应全部符合SL633—2012的要求。 2）一般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量 不应超出有关规范或设计要求的限值。 3）各项报验资料应符合SL633—2012的要求。 （2）优良标准。 1）主控项目，检验结果应全部符合SL633—2012的要求。 2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量 不应超出有关规范或设计要求的限值。 3）各项报验资料应符合SL633—2012的要求。
各类工程施工质量评定表(doc 10页)
水利水电工程 分部工程施工质量评定表 单位工程名称引水渠道工程施工单位珙县蜀南、垣正、第五建筑公司 分部工程名称洛亥腊平 衣幅山村 施工日期 2006年11月15日-2007年4月25 日 分部工程量1200m 评定日期2007年4月29日 项次单元工程类别工程量单元工程个数合格个数其中优良个数备注 1 1）基础开挖 1 1 0 2 2）底板混凝土（C15砼） 1 1 0 3 3）渠身砌体（M7.5浆砌 块石） 1 1 0 4 5 6 合计 3 3 0 主要单元工程、重要隐蔽工程 及关键部位的单元工程 施工单位自评意见监理单位复核意见 本分部工程的单元工程质量全部合格，优良率为0%，主要单元工程、重要隐蔽工程及关键部位单元工程0 项，质量合格。施工中未发生过任何质量事故。原材料质量合格，金属结构启闭机质量/ ，机电产品质量/ 。中间产品质量合格。 分部工程质量等级：合格 质检部门评定人： 项目经理或经理代表：（盖公章）复核意见： 分部工程质量等级：合格监理工程师： 年月日总监或总监代表：（盖公章）
年月日 质量监督机构核定核定意见： 核定等级： 核定人：（签名）项目站负责人（签名） 年月日年月日注：分部工程质量在施工单位质检部门自评的基 础上，由监理单位复核其质量等级，报质量监督 机构核备。大型水利枢纽工程主体建筑物的分部 工程质量。在施工单位自评、监理单位复核后， 需报质量监督机构核定其质量等级 四川省渠道工程 明渠开挖单元工程质量评定表 表1.2 单位工程名称引水渠道工程单元工程名称、桩号施工单 位 珙县蜀南、垣正、第五建 筑公司 分部工程名称洛亥腊平衣幅山村单元工程量一条1200m 检验日 期 2006年12月15日 项次保证项目质量标准检验记录 1 地基清理和处理符合质量要求。建基面内无草皮、 树根、乱石、坟墓及基他建筑。泉 眼、水井、洞穴已按设计要求处理 符合质量要求。建基面内无草皮、树根、乱石、坟墓及基 他建筑。泉眼、水井、洞穴已按设计要求处理 2 取样检验符合设计符合设计 3 岩坡坡度符合设计符合设计 4 截水槽(墙) 嵌入基岩深度及岩面排水符合设 计要求 符合设计 5 预留保护层开挖后不及时砌筑或回填时，预留 20.32~0.3m厚保护层 符合规范 6、弃土位置及高度符合设计要求符合设计要求 项次允许偏差项目设计 值 允许偏差 (mm) 实测值 合格数(点) 合格率(%) 1 2 3 4 5 6 7 8 9 10 1 渠底高程0-20 1 2 15 1 3 21 8 3 6 7 9 共240点共193点80.42
表分部单位工程施工质 量评定表 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]

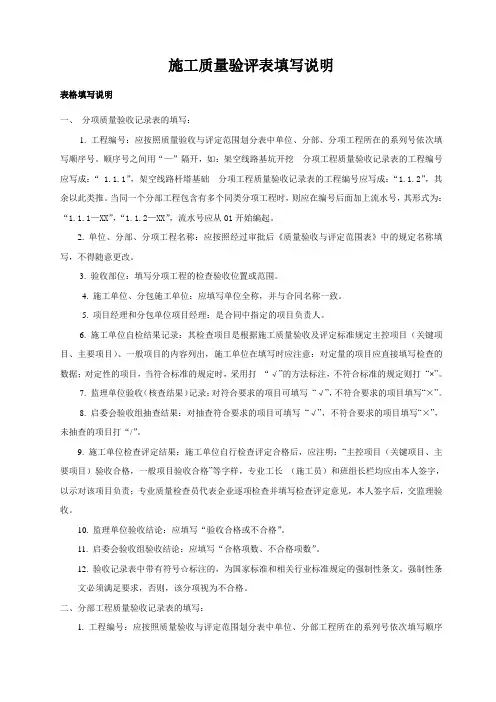

表03分部工程施工质量评定表 填表说明 填表时必须遵守“填表基本规定”，并符合以下要求。 1．本表是水利水电工程(含堤防工程)分部工程施工质量评定表的统一格式。 2．分部工程量，只填写本分部工程的主要工程量。 3．单元工程类别按《评定标准》的单元工程类型填写。 4．单元工程个数：指一般单元工程、主要单元工程、重要隐蔽工程及关键部位的单元工程之和。 5．合格个数：指单元工程质量达到合格及以上质量等级的个数。 6．主要单元工程、重要隐蔽工程、工程关键部位。 ①主要单元工程。限指《评定标准》(三)、(五)、(六)的单元工程划分表中加“△”符号的单元工程。 ②重要隐蔽工程。隐蔽工程一般是指基础工程、地基开挖、地基处理、地下防渗、地基排水、地下建筑物工程等，所有完工后被覆盖、而无法或很难再进行检查的工程。重要隐蔽工程是指主要建筑物中严重影响工程安全和使用功能的隐蔽工程。 ⑧工程关键部位。指对工程安全或效益有显着影响的部位。 重要隐蔽工程和工程关键部位，应在项目划分时确定。 7．本表自表头到施工单位自评意见均由施工单位质检部门填写，并自评质量等级。评定人签字后，由项目经理或经理代表签字并加盖公章。如本分部工程由分包单位施工，总包单位项目经理亦应签字，并盖公章。
8．监理单位复核意见栏，由负责该分部工程质量控制的监理工程师填写，签字后交总监或总监代表审核、签字并加盖公章。 9．项目法人认定意见栏，由负责该分部工程质量检查的现场代表填写，签字后交技术负责人审核、签字并加盖公章。 10．质量监督机构核定(核备)栏，大型水利水电枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，由质量监督机构核定人填写意见，签字，交质量监督项目站负责人审查签字后，加盖公章。其余分部工程施工质量，在施工单位自评、监理单位复核后，报质量监督机构核备。质量监督机构核备的主要内容是；检查分部工程质量评定资料的真实性及其等级评定是否准确。如发现问题，应及时通知监理单位重新复核。 11．对于工程量大的工程，常将原材料、中间产品质量、金属结构安装等放在分部工程中评定。本例因工程量不太大，项目划分时，已明确将原材料、中间产品质量、金属结构安装及机电安装等均纳入单位工程施工质量评定。故在评定分部工程施工质量时，未对其进行评定(在相应空格中加“／”线)。 12．评定水轮发电机组安装分部工程质量等级时，应将水轮机、发电机 及调速器的型 号填写在备注栏内。 13.分部工程施工质量标准。
工程施工质量评定表(DOC 67页)
工程名称单位 工程 分部 工程 单元 工程 说明 土地 开发整理I（按一个标段为一 个单位工程） I-1土地平整 I-1-1 ┊ n 单元工程不应 少于3个 I-2水平梯田 I-2-1 ┊ n 单元工程不应 少于3个 I-3土壤改良 I-3-1 ┊ n 单元工程不应 少于3个 I-4农田排灌 （含管、渠、及 沟） I-4-1 ┊ n 以每眼（个）井（站） 为一个单元，所有的排 灌系统（管、渠及沟） 包括水渠工程在内为一 个单元工程，利用公路 边沟为排水的编入道路 单元工程 其中：小型涵 闸可几座划分 为一个单元工 程，但以不多 于10个为宜 I-5电力工程 I-5-1 ┊ n 以一台变压器为核心， 及其所属高低压线路为 一个单元工程
工程名称单位 工程 分部 工程 单元 工程 说明 土地开发整理I（按一个标段为一 个单位工程） I-6道路工程 I-6-1 ┊ n 以每一条路（含两侧沟） 及其所属桥、涵（小型） 在内为一个单元工程 I-7防洪（潮） 堤工程 I-7-1 ┊ n 每200m为一个单元工程 如属加高培厚 可适当延长 I-8防护林工 程 I-8-1 ┊ n 以每一块地绿化或每一 条路（渠）绿化为一个 单元工程 I-9较大的单 体建筑物工程 I-8-1 ┊ n 较大的单体建筑物工程 均可以单体为一个单元 工程 如桥、涵（隧） 洞、闸、站、 塘坝、渡槽、 倒虹吸、跌水、 陡坡、截潜等 单体工程II ┊ 均同前 II-1 ┊ 均同前 II-1-1 ┊ 均同前
梯田、土地平整工程外观质量评定表ZL05
内蒙古岱海发电有限责任公司环保设施改造工程 质量验收及评定项目划分表 执行标准名称：《火电厂烟气脱硫工程施工质量验收及评定规程》 执行标准编号：DL/T5417-2009 机组号：4号机组 专业类型：脱硫-机务 单位工程名称：防腐、保温 编制：日期： 审核：日期： 批准：日期： 北京峰业电力环保工程有限公司 岱海电厂脱硫工程项目部
编制说明 1、目的 1.1、明确内蒙古岱海发电有限责任公司环保设施改造工程脱硫-机务专业工程质量验评范围、项目、级别，使检查处于受控状态，保证施工质量符合设计及《验标》要求。 1.2、根据竣工档案管理要求，质量验收及评定项目划分表按照单位工程进行编制，单位工程验评类资料组卷时，单位工程质量验收及评定项目划分表必须放在验评资料前面，以便对应检查验收项目的完整性。 2、编制原则 2.1、检验以设计图纸和中华人民共和国电力行业标准《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2009版的规定和要求为准，当二者规定不一致时，执行较高标准。 3、适用范围 3.1、内蒙古岱海发电有限责任公司环保设施改造工程脱硫-机务专业的工程检验。 4、验评项目划分 4.1、本工程具体验评项目划分、工程编号、验收级别及采用的标准见《内蒙古岱海发电有限责任公司环保设施改造工程脱硫-机务专业工程质量验收项目划分表》。项目部实行三级验收（建设单位、监理参加的验收项目为四级）。 5、检验人员及验收时间 5.1、根据工程质量验收评定规定，一级验收由班组技术员负责、二级验收由工地质检员负责验收、三级验收由项目部质量部质检员负责、四级验收由监理工程师主持验收。 5.2、分部工程及单位工程的质量评定由专责工程师（或单位工程技术负责人）组织复查技术资料，评定质量等级，经质量部复核后，报监理核定。 5.3、四级验收项目，经质量部验收后，施工工地应将验评单及各类资料送到质量部，提前一天报监理。 6、隐蔽工程 6.1、隐蔽工程应在其被覆盖前进行验收或中间验收，验收级别与所在分项（段）工程相同。 7、见证点、停工待检点、旁站点的设置 7.1、见证点在验评项目划分表中注以“W”。 7.2、停工待检点在验评项目划分表中注以“H”。 7.3、旁站点在验评项目划分表中注以“S”。 8、本《验评项目划分表》报监理、建设单位审批后实施。 9、说明：由于本《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2009版中没有塔外浆液箱，因此塔外浆液箱参考吸收塔程序进行验收和评定。
建筑工程施工质量验收统一标准附录 附录A 施工现场质量管理检查记录 附录B 建筑工程分部(子分部)工程、分项工程划分 附录C 室外工程划分 附录D 检验批质量验收记录 附录E 分项工程质量验收记录 附录F 分部（子分部）工程质量验收记录 附录G 单位（子单位）工程质量竣工验收记录 附录A 施工现场质量管理检查记录 A.0.1 施工现场质量管理检查记录应由施工单位按表A.0.1填写,总监理工程师(建设单位项目负责人)进行检查,并做出检查结论. 表A.0.1 施工现场质量管理检查记录 开工日期: 工程名称施工许可证（开工 证） 建设单位项目负责人 设计单位项目负责人 监理单位总监理工程师 施工单位项目经理项目技术负责人 序 号 项目容1现场质量管理制度 2质量责任制 3主要专业工种操作上岗证书 4分包方资质与对分包单位的管理制度 5施工图审查情况 6地址勘察资料 7施工组织设计、施工方案及审批 8施工技术标准 9工程质量检验制度 10搅拌站及计量设施 11现场材料、设备堆放与管理 12 检查结论：
总监理工程师 （建设单位项目负责人） 年月日 附录B 建筑工程分部（子分部工程）、分项工程划分B.0.1 建筑工程分部（子分部）工程、分项工程可按表B.0.1划分。 表 B.0.1 建筑工程分部工程、分项工程划分 序 号 分部工程子分部工程分项工程 1地基与基础无支护土方土方开挖、土方回填 有支护土方 排桩，降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩、沉井与沉 箱、钢及混凝土支撑 地基与基础 处理 灰土地基，砂和砂石地基，碎砖三合土地基，土工合成材料地基，粉煤灰 地基，重锤夯实地基，强夯地基，振冲地基，砂桩地基，预压地基，高压 喷射注浆地基，土和灰土挤密桩地基，注浆地基，水泥粉煤灰碎石桩地 基，夯实水泥土桩地基 桩基 锚杆静压桩及静压力桩，预应力离心管桩，钢筋混凝土预制桩，钢桩，混 凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注） 地下防水 防水混凝土，水泥沙浆防水层，卷材防水层，涂料防水层，金属板防水 层，塑料板防水层，细部构造，喷锚支护，复合式衬砌，地下连续墙，盾 构法隧道；渗排水、盲沟排水、隧道、坑道排水；预注浆、后注浆、衬砌 裂缝注浆 混凝土基础模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理 砌体基础砖砌体、混凝土砌块砌体、配筋砌体、石砌体 劲钢（管） 混凝土 劲钢（管）焊接、劲钢（管）与钢筋的连接，混凝土 钢结构焊接钢结构、栓接钢结构、钢结构制作、钢结构安装、钢结构涂装 2主体结构混凝土结构模板，钢筋，混凝土，预应力、现浇结构、装配式结构 劲钢（管） 混凝土结构 劲钢（管）焊接、螺栓连接、劲钢（管）与钢筋的连接，劲钢（管）制 作、安装、混凝土 砌体结构砖砌体，混凝土小型空心砌块砌体，石砌体，填充墙砌体，配筋砖砌体
工程施工质量验收评定表及填表说明(工区)
水利水电工程 表3.13 锚喷支护单元工程施工质量验收评定表单位 工程名称排涝隧洞工程 单 元 工 程 量 分部 工程名称洞身段(BL2-2) 施 工 单 位 中国水利水电第八 工程局有限公司 单元工程名 称、部 位 1#施工支洞 Z0+000~Z0+104.05 施 工 日 期 2015年1月15日 ~2015年1月23 日
项 次 工序名称工序质量验收评定等级 1 △锚杆 2 喷混凝土 单元工程（或实体质量）效果检查1 2 施工单位自评意见 单元工程效果（或实体质量）检查符合规范“SL633—2012”要求，工序100%合格，其中优良占%，工序达到优良。 单元工程质量等级评定为： 检人： 月日 监理单位复核评定意见 经进行单元工程效果（或实体质量）检查，符合规范 SL633—2012要求，工序100%合格，其中优良占%，工序达到优良。
单元工程质量等级评定为： 监理工程师： 月日 注1：对关键部位单元工程和重要隐蔽单元工程的施工质量验收评定应有设计、建设等单位的代表 签字，具体要求应满足SL176的规定。 注2：本表所“填单元工程量”不作为施工单位工程 量结算计量的依据。 注3：△为主要工序。 表3.13锚喷支护单元工程施工质量验收评定表 填表说明 填表时必须遵守“填表基本规定”，并符合以下 要求。 1.本表适用于锚杆、喷射混凝土以及锚杆与喷射 混凝土组合的支护工程。 2.单元工程划分：宜以每一施工区（段）划分为
一个单元工程。 3.单元工程量：填写本单元锚喷支护的面积（㎡）和喷射混凝土的体积（m3）。 4.本单元工程施工工序宜分为：锚杆（包括钻孔）、喷混凝土（包括钢筋网制安）2个工序，其中锚杆为主要工序。本表是在表3.13.1、表3.13.2工序质量验收评定合格后完成。 5.单元工程施工质量验收评定应包括下列资料。 （1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。 （2）监理单位应提交对单元工程施工质量的平行检测资料。 6.锚杆支护单元工程施工质量验收评定标准。 （1）合格标准：工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。 （2）优良标准：工序施工质量验收评定全部合格，其中锚杆工序施工质量达到优良；各项报验资料
目录 一、目标分解计划说明 (2) 二、土石方分部工程质量目标分解 (2) 三、基础分部工程质量目标分解（一般基础） (2) 四、铁塔组立分部工程质量目标分解 (3) 五、架线分部工程质量目标分解 (4) 六、接地分部工程质量目标分解 (7) 七、线路防护及环境保护分部工程质量目标分解 (7) 八、质量目标分解汇总 (8) 九、检查(检验)项目分类 (8) 十、工程质量验评范围划分 (8)
一、目标分解计划说明 根据工程达标投产的要求，我项目部制定了相应的质量目标，“竣工验收合格率达100%，优良品率达100%以上”。本工程按分部、分项工程进行质检评级，竣工验收合格率达100%，优良品率达100%以上。杜绝重大质量事故和一般质量事故，消灭关键性项目的永久缺陷。业主、运行单位竣工终验一次合格率100%，优良率100%及以上。顾客反馈意见（含投诉）响应率100%，顾客满意率达100%及以上。按此质量目标的要求，项目部将总的质量目标细化，按照基础、组立杆塔、架线、接地四项施工工序定出相应的分部工程质量目标。为达此目标，项目部编制出相应的技术措施计划和组织设计。 二、土石方分部工程质量目标分解 土石方单基重要、一般项目3项，分别为： 2.1立柱断面尺寸 2.2底层(掏挖)断面尺寸 2.3基础埋深 三、基础分部工程质量目标分解（一般基础） 3.1单基关键项目3项，分别为： 3.1.1地脚螺栓规格、数量 3.1.2主钢筋规格、数量 3.1.3混凝土强度 3.2基础单基重要、一般项目12项，分别为：
3.2.1钢筋保护层厚度 3.2.2整基基础中心位移 3.2.3整基基础扭转 3.2.4回填土 3.2.5同组地脚螺栓中心对立柱中心偏移 3.2.6基础顶面间高差 3.2.7基础根开及对角线尺寸 3.2.8混凝土表面质量 3.3以上所述的关键项目，必须全部达到优良等级 3.4以上所述的重要和一般项目，优良项必须一次达到100%；一次成优率率100%。 3.5全部项目，终验一次合格率必须达到100%。 四、铁塔组立分部工程质量目标分解 4.1关键项目3项： 4.1.1部件数量及规格 4.1.2主材弯曲 4.1.3转角塔终端塔架线前结构预偏 4.2重要、一般项目6项： 4.2.1直线铁塔结构倾斜 4.2.2螺栓紧固 4.2.3螺栓穿向 4.2.4螺栓防松、防盗 4.2.5螺栓与构件面接触及出扣 4.2.6保护帽
35kV***变电站扩建工程施工 质量验收及评定 项 目 划 分 表 **电力集团有限责任公司 35kV***电站扩建工程项目部 编制说明 为规范和统一**35kV**变电站增容扩建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量的管理与控制，保证工程质量，特制定本划分表。

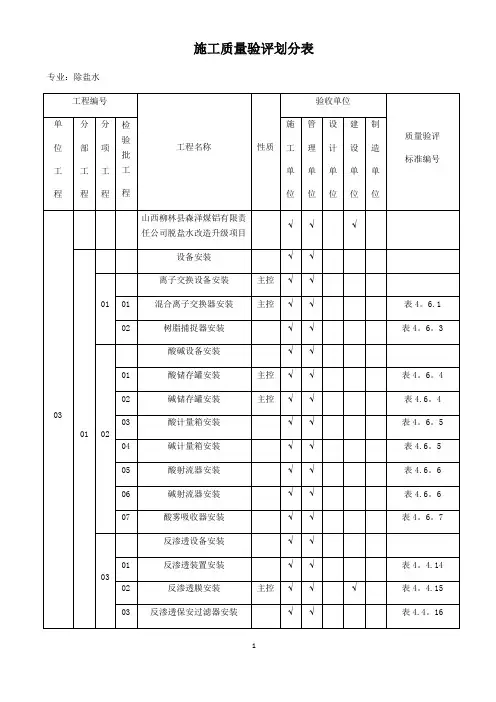

本施工质量验收及评定项目划分表依据工程实际和现行国家有关工程质量的法律、法规、管理标准、技术规范及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。 **35kV**变电站增容扩建工程施工质量验收及评定项目划分表分为单位工程、子单位工程、分部工程、子分部工程、分项工程和检验批。 检验批质量验收记录中主控项目、一般项目的划分以及“质量标准”的内容与《35kV～110kV变电站工程施工质量验收及评定规程》一致。 检验批是按同一生产条件或规定方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按施工段进行划分。 分项工程按施工工艺、主要工种、材料划分，由一个或若干个检验批组成。分项工程所含的检验批均应符合合格质量的规定；所含检验批的质量验收记录应完整。如模板分项、混凝土分项等。 分部工程按专业性质、建筑部位确定的各分项工程的汇总。 工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收并形成验评文件；涉及结构安全的试块、试件以及有关材料应按规定进行见证取样检测；工程观感质量和结构尺寸应由验收人员通过现场检查共同确认。 35kV**变电站扩建工程质量检验项目划分表 (电气安装部分)
表03分部工程施工质量评定表 填表说明 填表时必须遵守“填表基本规定”，并符合以下要求。 1．本表是水利水电工程(含堤防工程)分部工程施工质量评定表的统一格式。 2．分部工程量，只填写本分部工程的主要工程量。 3．单元工程类别按《评定标准》的单元工程类型填写。 4．单元工程个数：指一般单元工程、主要单元工程、重要隐蔽工程及关键部位的单元工程之和。 5．合格个数：指单元工程质量达到合格及以上质量等级的个数。 6．主要单元工程、重要隐蔽工程、工程关键部位。 ①主要单元工程。限指《评定标准》(三)、(五)、(六)的单元工程划分表中加“△”符号的单元工程。 ②重要隐蔽工程。隐蔽工程一般是指基础工程、地基开挖、地基处理、地下防渗、地基排水、地下建筑物工程等，所有完工后被覆盖、而无法或很难再进行检查的工程。重要隐蔽工程是指主要建筑物中严重影响工程安全和使用功能的隐蔽工程。 ⑧工程关键部位。指对工程安全或效益有显著影响的部位。 重要隐蔽工程和工程关键部位，应在项目划分时确定。 7．本表自表头到施工单位自评意见均由施工单位质检部门填写，并自评质量等级。评定人签字后，由项目经理或经理代表签字并加盖公章。如本分部工程由分包单位施工，总包单位项目经理亦应签字，并盖公章。 8．监理单位复核意见栏，由负责该分部工程质量控制的监理工程师填写，签字后交总监或总监代表审核、签字并加盖公章。 9．项目法人认定意见栏，由负责该分部工程质量检查的现场代表填写，签字后交技术负责人审核、签字并加盖公章。 10．质量监督机构核定(核备)栏，大型水利水电枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，由质量监督机构核定人填写意见，签字，交质量监督项目站负责人审查签字后，加盖公章。其余分部工程施工质量，在施工单位自评、监理单位复核后，报质量监督机构核备。质量监督机构核备的主要内容是；检查分部工程质量评定资料的真实性及其等级评定是否准确。如发现问题，应及时通知监理单位重新复核。 11．对于工程量大的工程，常将原材料、中间产品质量、金属结构安装等放在分部工程中评定。本例因工程量不太大，项目划分时，已明确将原材料、中间产品质量、金属结构安装及机电安装等均纳入单位工程施工质量评定。故在评定分部工程施工质量时，未对其进行评定(在相应空格中加“／”线)。 12．评定水轮发电机组安装分部工程质量等级时，应将水轮机、发电机及调速器的型 号填写在备注栏内。 13.分部工程施工质量标准。 合格：①单元工程质量全部合格，质量事故及质量缺陷已按要求处理，并经检验合格；②原材料质量、中间产品及混凝土（砂浆）试件质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。 优良：①所含单元工程质量全部合格，其中70％以上达到优良等级，重要隐蔽工程单元工

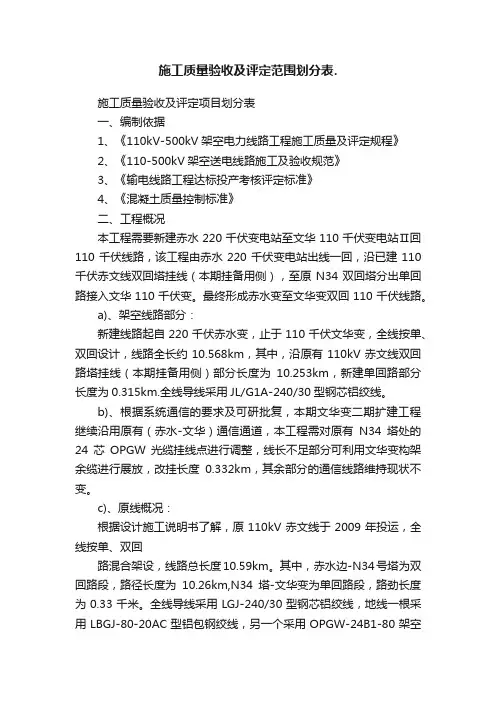

施工质量验收及评定项目划分表 一、编制依据 1、《110kV-500kV架空电力线路工程施工质量及评定规程》 2、《110-500kV架空送电线路施工及验收规》 3、《输电线路工程达标投产考核评定标准》 4、《混凝土质量控制标准》 二、工程概况 本工程需要新建赤水220千伏变电站至文华110千伏变电站Ⅱ回110千伏线路，该工程由赤水220千伏变电站出线一回，沿已建110千伏赤文线双回塔挂线（本期挂备用侧），至原N34双回塔分出单回路接入文华110千伏变。最终形成赤水变至文华变双回110千伏线路。 a)、架空线路部分： 新建线路起自220千伏赤水变，止于110千伏文华变，全线按单、双回设计，线路全长约10.568km，其中，沿原有110kV赤文线双回路塔挂线（本期挂备用侧）部分长度为10.253km，新建单回路部分长度为0.315km.全线导线采用JL/G1A-240/30型钢芯铝绞线。 b)、根据系统通信的要求及可研批复，本期文华变二期扩建工程继续沿用原有（赤水-文华）通信通道，本工程需对原有N34塔处的24芯OPGW光缆挂线点进行调整，线长不足部分可利用文华变构架余缆进行展放，改挂长度0.332km，其余部分的通信线路维持现状不变。 c)、原线概况： 根据设计施工说明书了解，原110kV赤文线于2009年投运，全线按单、双回
路混合架设，线路总长度10.59km。其中，赤水边-N34号塔为双回路段，路径长度为10.26km,N34塔-文华变为单回路段，路劲长度为0.33千米。全线导线采用LGJ-240/30型钢芯铝绞线，地线一根采用LBGJ-80-20AC型铝包钢绞线，另一个采用OPGW-24B1-80架空复合光纤。全线杆塔共计36基，其中：双回路塔34基，包含10基直线塔（杆塔型式：）1L-SJB、1LSJ2B、1LSJ3B、1LSDJ4B)，单回路耐塔1基（杆塔型式：1XC-JC4G），另在文华变处利用110千伏文线双回路终端塔1基（杆塔型式：7738）进110kV构架。原杆塔设计条件为：导线型号LGJ-300/40钢芯铝绞线，地线型号GJ-80镀锌钢绞线。原110kV赤文线主要设计气象条件为：覆冰10mm，最大风速25m/s(基准高为10米)。污区为：C级。 d)、本工程涉及的其他情况说明： （1）、本工程沿110kV赤文线双回路挂线段（本期挂备用侧）的N29-N30档跨越在建房屋1处，N30-N31档跨越已建房屋2处，经赤水供电局核实，上述房屋均在110kV赤文线之后建设，经过检查实测校核。上述房屋与本线路电气距离满足相关规要求，故本工程建设时未计列房屋拆除费用。 （2）、本工程110kV文华变出线侧新建单回路终端塔塔基位置距离现有10千伏文天线3#-4#档水平距离仅有3.6米，为保证本工程顺利实施及后期线路运行安全，需对10千伏文天线3#-5#段进行迁改；另本线路新建单回路段原N34-Y1（新建单回塔）档导线无法跨越现有10千伏沙甲线，需对其进行迁改，以满足本线路交叉跨越要求。本工程不包括上述两条10千伏线路的具体迁改设计，只将相关费用列入概算书。 （3）、本工程将原有的p5双回路直线铁塔拆除，在其附近新建双回路直线塔（N5）一基，需对原有P4-P7耐段导、地线进行重新挂线，涉及长度为0.928km。 三、工程项目划分原则 1、类别划分： 本工程由每个单位工程可以包含若干个检查项目，检查项目中又分为关键项目、重要项目、一般项目和外观项目。其中除基础降方和基础护坡不参加质量评定（但须做好施工检查记录）外，其余项目均需进行质量评定。
施工质量验收及评定范围划分 1 编制依据 1.1国家现行的施工质量管理的规程、规定 1.2电网公司及其下属单位编制下发的有关施工质量管理的规章制度 1.3《110KV-500KV架空电力线路工程施工质量及评定规程(DL/T5168-2002)》 1.4国家电网公司施工项目部标准化工作手册(110kV输电线路工程分册-2010年版) 2 适用范围 南大港-中捷石化 110kV线路工程。 3 总则 确保在送电线路工程中隐蔽工程（工序）在受控状态下进行。 4 职责 由项目部质安科归口管理，各施工班组具体执行。 5 检验（检查）项目分类原则 本原则将本工程本标段的架空电力线路工程定为一个单位工程；该单位工程分为若干分部工程；每个分部工程分为若干分项工程；每个分项工程中又分为若干相同单元工程；每个单元工程中由若干检查（检验）项目。类别见下表：
检查（检验）项目分为：关键项目、重要项目、一般项目和外观项目。 关键项目：系指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。重要项目：系指影响工程结构及尺寸当可补修和返工处理的项目。 外观项目：系指一般不影响施工安装和运行安全的项目。 施工质量评定标准是按单元工程、分项工程、分部工程、单位工程制定，原则上均分为优良、合格二个等级，具体规定为： 5.1检查（检验）项目 5.1.1关键项目、一般项目中数据100%优良，标评为优良级； 5.1.2重要项目、一般项目中数据75%及以上合格算合格级，只有100%优良才算优良级； 5.1.3只有判定合格、不合格的项目，只要合格就可以认为是优良级。 5.2单元工程 5.2.1优良级 5.2.1.1关键项目必须是100%的符合评定标准的优良级标准； 5.2.1.2、一般项目和外观项目必须是100%的符合评定标准的合格级标准； 5.2.1.3有80%及以上达到优良级标准。 5.2.2合格级 5.2.2.1关键项目、重要项目、外观项目中达到优良级标准者不及80%，但必须是100%的达到合格级标准； 5.2.2.2一般项目。如有一项未能达到本标准合格级规定，但不影响使用者，可评定为合格级。 5.3分项工程 5.3.1优良级 该分项工程中的单元工程100%达到合格级标准，且80%以上达到优良级标准。 5.3.2合格级 该分项工程中单元工程100%达到合格级标准者。 5.4分部工程 5.4.1优良级
质量验评项目划分表及编制说明
编制说明 一、本划分表的编制依据为：《110kV-500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）及《110-500kV架空送电线路施工及验收规范》(GB50233-2005)。 二、本划分表将每个施工标段的架空送电线路工程定为一个单位工程。每个单位工程分为六个分部工程；每个分部工程分为若干个分项工程；每个分项工程又分为若干个单元工程；每个单元工程中规定有若干个检查（检验）项目。 三、各单位在使用本表时应根据施工标段的具体情况增删分项工程、单元工程的个数，但必须按有关规定进行报批。 四、项目的质量要求和检查方法同《110kV－500kV架空电力线路工程施工质量及评定规程》。 五、检查（检验）项目分类 检查（检验）项目分为：关键项目、重要项目、一般项目与外观项目。 关键项目：指影响工程性能、强度、安全性和可靠性且不易修复和处理的项目。 重要项目：指影响工程结构及尺寸但可以修补和返工处理的项目。 一般项目：指一般不影响施工安装和运行安全的项目。 外观项目：指体现工艺水平、环境协调及美观的项目。 六、单元工程、分项工程、分部工程及单位工程均分为优良、合格与不合格三个等级。具体为： 1 单元工程 1）优良级： ——关键项目必须100%符合本规程的优良级标准； ——重要项目、一般项目和外观项目必须100%达到本规程的合格级
标准； ——全部检查项目中有80%及以上达到优良级标准。 2）合格级： ——关键项目、重要项目、外观项目检查中达到优良级标准者不及80%，但必须100%达到合格级标准； ——一般项目中，如有一项未能达到本规程合格级规定，但不影响使用者，可评为合格级。 3）不合格级：关键项目、重要项目、外观检查项目中有一项或一般检查项目有两项及以上未达到本规程合格级规定者。 2 分项工程 1）优良级：该分项工程中单元工程100% 达到合格级标准，且检查（检验）项目优良级数目达到该分项工程中检查（检验）项目总数的80%及以上者。 2）合格级：该分项工程中单元工程100%达到合格级标准者。 3）不合格级：分项工程中有一个及以上单元工程未达到合格级标准者。 3 分部工程 1）优良级：分部工程中分项工程100%合格，并有80%及以上分项工程达到优良级，且分部工程中的检查（检验）项目优良级数目达到该分部工程中检查（检验）项目总数的80%及以上者。 2）合格级：分部工程中分项工程100%达到合格级标准者。 3）不合格级：分部工程中有一个及以上分项工程未达到合格级标准者。 4 单位工程 1）优良级：单位工程中分部工程100%合格，并有80%及以上达到优良级标准，且单位工程中总的检查（检验）项目优良级数目达到该单位工程中
表 B .0.19 施工质量验收及评定项目划分报审表 ★ 致： 安徽能建工程监理咨询有限公司 （监理项目部） 现报上贵州黔桂发电有限责任公司红果公租房项目10kV 配电工程 ，施工质量验收及评定项目划分表，请审查。 附件：施工质量验收及评定项目划分表 承包单位（： 项目经理（ ： 日 期： 监理项目部审查意见： 监理 项目部（： 专业监理工 程师（： 总 监 理工日 期： 建设单位（业主项目部）审批意见： 项 目负 责人（ ： 日 期： 本表（含附件）一式 3 份，由承包项目部填报，监理项目部存 1 份，建设单位（业主项目部） 存 1 份，承包单位存 1 份。
贵州黔桂发电有限责任公司红果公租房项目 10kV配电工程 施工质量验收及评定项目划分 审批： 审核： 编制： 贵州送变电工程公司 2017年02月 Q/CSG表8-5.1 配网工程施工质量验收与评定范围划分
工程名称 性质 表号 单位工程 分部工程 分 项工程 施工单位 监 理 项 目 部 设 计 单 位 业 主 项 目 部 启 委 会 验 收 组 班 组 施 工 队 项 目 部 公 司 1 电缆线路工程 √ √ √ √ √ Q/CSG 表8-2.0 1 电缆线路安装工程 √ √ Q/CSG 表8-2. 2 1 电缆支架安装 主要 Q/CSG 表8-7.4 2 电缆桥架安装 主要 Q/CSG 表8-7.4 3 电缆分支箱安装 主要 √ √ √ √ Q/CSG 表8-7.9 4 电缆敷设 主要 √ √ √ √ Q/CSG 表8-7.4 5 电缆终端头制作安装 主要 √ √ √ √ Q/CSG 表8-7.5 6 电缆中间接头制作安装 主要 Q/CSG 表8-7.5 7 电缆终端头接地及保护管安装 主要 √ √ √ √ Q/CSG 表8-7.5 8 电缆防火封堵 主要 √ √ √ √ Q/CSG 表8-7.4 2 电气试验 √ √ Q/CSG 表8-2.3 1 电力电缆试验 主要 √ √ √ √ √ Q/CSG 表8-7.12 2 接地网试验 主要 √ √ √ √ Q/CSG 表8-7.11 2 箱式变电站工程 √ √ √ √ √ Q/CSG 表8-4.0 1 箱式变电站土建工程 √ √ Q/CSG 表8-4.1 1 电缆沟工程 主要 √ √ √ √ Q/CSG 表8-7.21-1 ~ Q/CSG 表8-7.21-7 2 电缆槽盒工程 主要 √ √ √ √ Q/CSG 表8-7.22 3 电缆管道工程 主要 √ √ √ √ Q/CSG 表8-7.23-1 ~ Q/CSG 表8-7.23-4 4 电缆井工程 主要 √ √ √ √ Q/CSG 表8-7.21-1 ~ Q/CSG 表8-7.21-7
