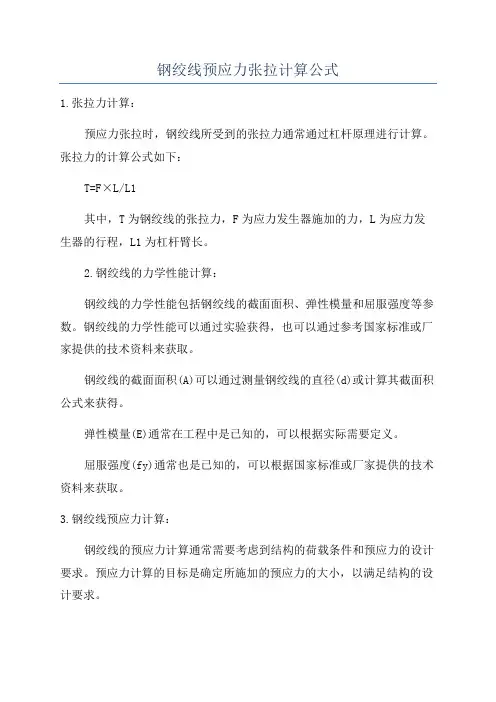

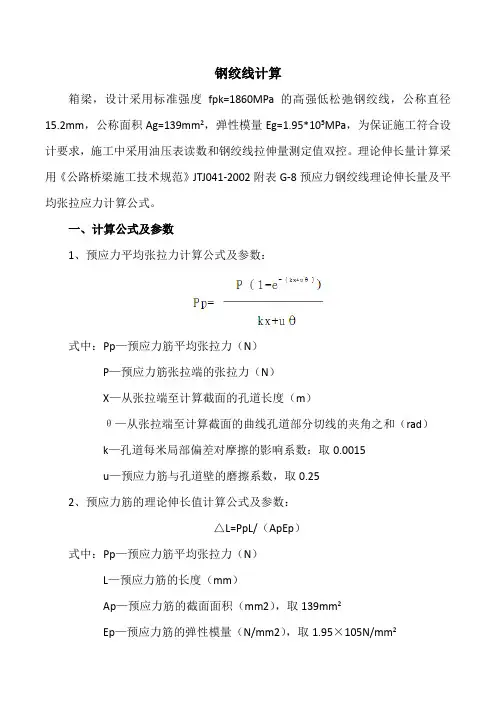

丹江特大桥K162+957;K163+405箱梁，设计采用标准强度fpk=1860Mpa的高强低松弛钢绞线，公称直径Ф15.2mm，公称面积Ag=139mm2；弹性模量Eg=1.95×105Mpa。为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。理论伸长量计算采用《公路桥涵施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长值及平均张拉力计算公式。
一、计算公式及参数：
1、预应力平均张拉力计算公式及参数：
式中：
P p—预应力筋平均张拉力（N）
P—预应力筋张拉端的张拉力（N）
X—从张拉端至计算截面的孔道长度（m）
θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）
k—孔道每米局部偏差对摩檫的影响系数，取0.0015
μ—预应力筋与孔道壁的摩檫系数，取0.25
2、预应力筋的理论伸长值计算公式及参数：
式中：
P p—预应力筋平均张拉力（N）
L—预应力筋的长度（mm）
A p—预应力筋的截面面积（mm2），取139 mm2
E p—预应力筋的弹性模量（N/ mm2），取1.95×105 N/ mm2
二、伸长量计算：
1、N1束一端的伸长量：
单根钢绞线张拉的张拉力
P=0.75×1860×139=193905N
X直=11.322m；X曲=1.018m
θ=4×π/180=0.0698rad
k X曲+μθ=0.0015×1.018+0.25×0.0698=0.019
P p=193905×（1-e-0.019）/0.019=192074N
ΔL曲= P p L/（A p E p）=192074×1.018/（139×1.95×105）=7.2mm
ΔL直= PL/（A p E p）=193905×11.322/（139×1.95×105）=81mm
(ΔL曲+ΔL直)*2=(7.2mm+81mm)*2=176.4mm
与设计比较（176.4-172）/172=2.56%
2、N4束一端的伸长量：
单根钢绞线张拉的张拉力
P=0.75×1860×139=193905N
X直= 4.709m；X曲=7.601m
θ=4×π/180=0.1571rad
k X曲+μθ=0.0015×7.601+0.25×0.1571=0.0507
P p=193905×（1-e-0.0507）/0.0507=189071N
ΔL曲= P p L/（A p E p）=189071×7.601/（139×1.95×105）=53mm
ΔL直= PL/（A p E p）=193905×4.709/（139×1.95×105）=33.7mm (ΔL曲+ΔL直)*2=(53mm+33.7mm)*2=173.4mm
与设计比较（173.4-171）/171=1.4%
同理，N2,N3束钢绞线计算结果详见附表。
第二章张拉时理论伸长量计算
一、计算参数：
1、K—孔道每米局部偏差对摩擦的影响系数：取0.0015
2、μ—预应力筋与孔道壁的摩擦系数：取0.25
3、A p—预应力筋的实测截面面积：139 mm2
4、E p—预应力筋实测弹性模量：1.95×105 N/ mm2
5、锚下控制应力：σk=0.75R y b=0.75×1860=1395 N/ mm2
7、单根钢绞线张拉端的张拉控制力：P=σk A p=193905N
8、千斤顶计算长度：35cm
9、工具锚长度：5cm
二、张拉时理论伸长量计算：
以N1束钢绞线为例：
N1束一端的伸长量：
P=0.75×1860×139=193905N
X直=11.322m；X曲=1.018m
L直=11.322+（0.35+0.05）=11.722m
L曲=1.018m
θ曲=4°×π/180=0.0698rad
k X曲+μθ=0.0015×1.018+0.25×0.0698=0.019
P p=193905×（1-e-0.019）/0.019=192074N
ΔL曲= P p L曲/（A p E p）=192074×1.018/（139×1.95×105）=7.2mm
ΔL直= P p L直/（A p E p）=192074×11.722/（139×1.95×105）=83.1mm (ΔL曲+ΔL直)×2=(7.2mm+83.1mm)×2=180.6mm
同理，N2， N3，N4束一端的伸长量见附表。
第三章千斤顶张拉力与对应油表读数计算一、钢绞线的张拉控制应力：
8根钢绞线束：P1=5×σk A p=969.525kN; P2=4×σk A p=775.620kN
二、0120号千斤顶张拉、3585号油表时：
千斤顶回归方程：
P=-0.5350+0.03499F
式中：P——油压表读数（MP a）
F——千斤顶拉力（KN）
P=P1时，
(1)15%σcon=145.429kN时：
P=-0.5350+0.03499F =-0.5350+0.03499×145.429 =4.55MP a
(3)30%σcon=290.858kN时：
P=-0.35+0.01035F=-0.5350+0.03499×290.858=9.6MP a
(4)100%σcon= 969.525kN时：
P=-0.5350+0.03499F =-0.5350+0.03499×969.525=33.4MP a
P=P2时，
(1)15%σcon=116.343kN时：
P=-0.5350+0.03499F =-0.5350+0.03499×116.343=3.5MP a (3)30%σcon=232.686kN时：
P=-0.35+0.01035F=-0.5350+0.03499×232.686=7.6MP a (4)100%σcon= 775.620kN时：
P=-0.5350+0.03499F =-0.5350+0.03499×775.620=26.6MP a 三、0120号千斤顶张拉、4013号油表时：
千斤顶回归方程：
P=-0.6623+0.03466F：
式中： P——油压表读数（MP a）
F——千斤顶拉力（KN）
P=P1时，
(1)15%σcon=145.429kN时：
P=-0.6623+0.03466F =-0.6623+0.03466×145.429 =4.4MP a (3)30%σcon=290.858kN时：
P=-0.6623+0.03466F=-0.6623+0.03466×290.858=9.4MP a (4)100%σcon= 969.525kN时：
P=-0.6623+0.03466F =-0.6623+0.03466×969.525=32.9MP a P=P2时，
(1)15%σcon=116.343kN时：
P=-0.6623+0.03466F =-0.6623+0.03466×116.343=3.4MP a (3)30%σcon=232.686kN时：
P=-0.6623+0.03466F=-0.6623+0.03466×232.686=7.4MP a (4)100%σcon= 775.620kN时：
P=-0.6623+0.03466F =-0.6623+0.03466×775.620=26.2MP a 四、同理，求得其余各千斤顶及配套油表读数见附表。
箱梁施工应力计算
一、工程概况
K135+199.445分离立交桥位于郓城互通区内，横跨338省道，交角为90°，跨径为22-28-22m，全长72m。该桥基础形式为钻孔灌注桩，共30颗，桥台钻孔桩直径1.2m，长38m，桥墩钻孔桩直径1.5m，右幅钻孔桩桩长47m，左幅钻孔桩桩长48m。桥墩、桥台桩顶皆设有承台，桥台为肋式台，桥墩为立柱，立柱直径1.3m。上部构造为现浇连续箱梁，左幅箱梁宽13.5m，为三室结构，右幅箱梁宽17.0m，为4室结构。箱梁高1.4m，梁室高0.98m，底板厚0.2m，顶板厚0.22m，腹板宽0.45m。箱梁采用
C50混凝土，共1381.56m3。
二、现浇箱梁施工方案
现浇箱梁支架采用满堂式碗扣支架，搭设满堂支架时，封闭338省道交通，从3#台路基进行改道，确保满堂支架施工的安全。碗扣支架上搭设纵横方木，箱梁底模板及侧模板采用厚1.5cm的高强度竹胶板，箱室内模采用木模板。箱梁砼浇筑采用二次浇筑法，第一次浇筑至腹板与翼缘板连接处，第二次浇筑顶板，
待箱梁砼强度达到100%时进行预应力张拉。
Ⅰ、地基处理
1、地基处理
338省道两侧排水沟回填处理将排水沟内松散浮土和淤泥挖除干净，然后按照50cm一层分层回填山皮石，回填高度略低于省道路面高度，用压路机分层碾压至无沉降为止。然后填筑40cm厚6%灰土，分两层回填，压实度达到93%以上，回填土顶面与省道路面齐平，并做出2%—4%的横坡，以利于排水。
2、桥梁范围内路基地表处理
用平地机及推土机清除地表，并将地表整平。然后用铧犁翻松30cm厚表面土层，掺入10%生石灰粉，用旋耕犁拌和均匀，待含水量合适实，压路机碾压密实，压实度达到90%以上。然后再填筑30cm 厚10%灰土，并做出2%—4%横坡，压实度达到93%以上，以高出地面不受雨水浸泡影响。
3、排水沟挖设在10%灰土处理过的地基范围四周挖设50×50cm的排水沟，排水沟与路线右侧的省
道两侧的自然排水沟连通，将雨水引进排水沟，防止雨水浸泡地基，避免碗扣支架产生不均匀沉降。
Ⅱ、支架搭设K135+199.445分离立交桥现浇箱梁为单幅3跨整体施工，支撑方式采用满堂式碗扣支架。碗扣支架采用WDJ式支架，架杆外径4.8cm，壁厚0.35cm，内径4.1cm.支架顺桥向纵向间距0.9m，横隔板处纵向间距0.6m，横桥向横向间距梁底为0.9m，翼缘板底为1.2m，纵横水平杆竖向间
距1.2m。考虑支架的整体稳定性，在纵横向布置斜向钢管剪力撑。
1、测量放样测量人员用全站仪放样出箱梁在地基上的竖向投影线，并用白灰撒上标志线，现场技术员
根据投影线定出单幅箱梁的中心线，同样用白灰线做上标记。根据中心线向两侧对称布设碗扣支架。
2、布设立杆垫块根据立杆位置布设立杆垫板，垫板采用5cm木板，使立杆处于垫板中心，垫板放置
平整、牢固，底部无悬空现象。
3、碗扣支架安装根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。安装时应保证立杆处于垫块中心，一般先全部装完一个作业面的底部立杆及部分横杆，再逐层往上安装，同时安装所有横杆。立杆和横杆安装完毕后，安装斜撑杆，保证支架的稳定性。斜撑通过扣件与碗扣支架连接，安装时尽量布
置在框架结点上。
4、顶托安装为便于在支架上高空作业，安全省时，可在地面上大致调好顶托伸出量，再运至支架顶安装。根据梁底高程变化决定横桥向控制断面间距，顺桥向设左、中、右三个控制点，精确调出顶托标高。然后用明显的标记标明顶托伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高，顶托
伸出量一般控制在30cm以内为宜。
Ⅲ、纵横梁安装顶托标高调整完毕后，在其上安放10×15cm的方木纵梁，在纵梁上间距30 cm安放10×10cm的方木横梁，横梁长度随桥梁宽度而定，比顶板一边各宽出至少50cm，以支撑外模支架及检查人员行走。安装纵横方木时，应注意横向方木的接头位置与纵向方木的接头错开，且在任何相邻两根
横向方木接头不在同一平面上。
Ⅳ、支架预压为减少支架变形及地基沉降对现浇箱梁线形的影响，在纵横梁安装完毕后进行支架预压施工。预压采用砂袋，预压范围为箱梁底部，重量不小于箱梁总重的1.2倍。因悬臂板本身重量较轻，可根据实测的预压结果，对悬臂板模板的预拱度作相应调整。
1、加载顺序：分三级加载，第一、二次分别加载总重的30%，第三次加载总重的40%。
2、预压观测：观测位置设在每跨的L/2，L/4处及墩部处，每组分左、中、右三个点。在点位处固定
观测杆，以便于沉降观测。
采用水准仪进行沉降观测，布设好观测杆后，加载前测定出其杆顶标高。沉降观测过程中，每一次观测均找测量监理工程师抽检，并将观测结果报监理工程师认可同意。第一次加载后，每2个小时观测一次，连续两次观测沉降量不超过3mm，且沉降量为零时，进行第二次加载，按此步骤，直至第三次加载完毕。
第三次加载沉降稳定后，经监理工程师同意，可进行卸载。
3、卸载：人工配合吊车吊运砂袋均匀卸载，卸载的同时继续观测。卸载完成后记录好观测值以便计算支架及地基综合变形。根据观测记录，整理出预压沉降结果，调整碗扣支架顶托的标高来控制箱梁底板及
悬臂的预拱高度。
Ⅴ、模板安装
1、底模板底模板采用1.5cm厚高强度竹胶板，模板在安装之前进行全面的涂刷脱模剂。底板横坡按设计图纸规定的2%横坡，横向宽度要大于梁底宽度，梁底两侧模板要各超出梁底边线不小于5cm，以利于在底模上支立侧模。模板之间连接部位采用海绵胶条以防漏浆，模板之间的错台不超过1mm。模板拼
接缝要纵横成线，避免出现错缝现象。
底模板铺设完毕后，进行平面放样，全面测量底板纵横向标高，纵横向间隔5m检测一点，根据测量结果将底模板调整到设计标高。底板标高调整完毕后，再次检测标高，若标高不符合要求进行二次调整。
2、侧模板和翼缘板模板侧模板和翼缘板模板采用1.5cm厚高强度竹胶板，根据测量放样定出箱梁底板边缘线，在底模板上弹上墨线，然后安装侧模板。侧模板与底模板接缝处粘贴海绵胶条防止漏浆。在侧模板外侧背设纵横方木背肋，用钢管及扣件与支架连接，用以支撑固定侧模板。
翼缘板底模板安装与箱梁底板模板安装相同，外侧挡板安装与侧模板安装相同。挡板模板安装完毕后，
全面检测标高和线型，确保翼缘板线型美观。
3、箱室模板由于箱梁混凝土分两次浇筑，箱室模板分两次安装。第一次用钢模板做内模板，用方木做横撑，同时用定位筋进行定位固定，并拉通线校正钢模板的位置和整体线型。当第一次混凝土达到一定强度后拆除内模，再用方木搭设小排架，在排架上铺设2cm厚的木板，然后在木板上铺一层油毛毡，油毛毡接头相互搭接5cm，用一排铁钉钉牢，防止漏浆。在浇筑砼过程中派专人检查内模的位置变化情况。为方
便内模的拆除，在每孔的设计位置布设人孔。
Ⅵ、钢筋加工安装
1、钢筋安装顺序
（1）安装绑扎箱梁底板下层钢筋网；
（2）安装腹板钢筋骨架和钢筋；
（3）安装横隔板钢筋骨架和钢筋；
（4）安装和绑扎箱梁底板上层钢筋网及侧角钢筋；
（5）第一次浇筑混凝土，待强度上拉以后，安装和绑扎顶板上下层钢筋网、侧角钢筋和护栏、伸缩缝
等预埋件。
2、钢筋加工及安装钢筋加工时，应按照设计要求尺寸进行下料、成型，钢筋安装时控制好间距、位置及数量。要求绑扎的要绑扎牢固，要求焊接的钢筋，可事先焊接的应提前成批次焊接，以提高工效。焊缝
长度、饱满度等方面应满足规范要求。
钢筋加工及安装应注意以下事项：
（1）钢筋在场内必须按不同钢种、等级、规格、牌号及生产厂家分别挂牌堆放。钢筋存放采用下垫上
盖的方式避免钢筋受潮生锈。
（2）钢筋在加工场内集中制作，运至现场安装。
（3）钢筋保护层采用提前预制与主梁等标号的砼垫块，砼保护层的厚度要符合设计要求。
（4）在钢筋安装过程中，及时对设计的预留孔道及预埋件进行设置，设置位置要正确、固定牢固。
（5）钢筋骨架焊接采用分层调焊法，即从骨架中心向两端对称、错开焊接，先焊骨架下部，后焊骨架上部。钢筋焊接要调整好电焊机的电流量，防止电流量过大或操作不当造成咬筋现象。钢筋焊接优先采用双面焊，当双面焊不具备施工条件时，采用单面焊接。钢筋焊接完毕后，将焊渣全部敲除掉。钢筋焊接完成后自检合格后，报请监理工程师检验合格后，方可进行下道工序施工。
（6）钢筋安装位置与预应力管道或锚件位置发生冲突时，应适当调整钢筋位置，确保预应力构件位置符合设计要求。焊接钢筋时应避免钢绞线和金属波纹管道被电焊烧伤，防止造成张拉断裂和管道被混凝土
堵塞而无法进行压浆。
钢筋加工安装完毕，经自检合格报请监理工程师抽检合格后，方可进行下道工序施工。
Ⅶ、混凝土浇筑混凝土采用2座混凝土拌和站拌和，分别为本合同段K137+600处混凝土拌合站，距离施工现场2.5公里，十二合同段K124+100处混凝土拌合站，距离施工现场11公里。混凝土运输采用5台罐车运送，本合同段采用2台罐车运送，十二合同段采用3台罐车运送。现场采用1台泵车浇注
混凝土，再联系1台泵车以备用。
箱梁混凝土分两次浇筑，第一次浇筑底板和腹板，浇注至肋板顶部，第二次浇筑顶板和翼板，两次浇筑接缝按施工缝处理。混凝土浇筑从一端向另一端呈梯状分层连续浇筑，上层与下层前后浇筑距离保持2m 左右，在下层混凝土初凝前浇筑完成上层混凝土。混凝土浇筑应注意以下事项：
1、混凝土浇筑前，用人工及吹风机将模板内杂物清除干净，对支架、模板、钢筋和预埋件进行全面检
查，同时对吊车、拌合站、罐车、发电机和振捣棒等机械设备进行检查，确保万无一失。
2、混凝土浇筑应对称纵向中心线，先中心，后两侧对称浇筑。混凝土分层厚度为30cm，浇注过程
中，随时检查混凝土的坍落度。
3、混凝土振捣采用插入式振动棒，移动间距不应超过振动棒作用半径的1.5倍，作用半径约为振动
棒半径的8～9倍。
4、振动棒振捣时与侧模保持5～10cm的距离，避免振捣棒接触模板和预应力管道等。振捣上层混凝土时，振捣棒要插入下层混凝土10cm左右。对每一振动部位振捣至混凝土停止下沉，不再冒气泡，表面平坦、泛浆为止，避免漏振或过振，每一处振完后应徐徐提出振动棒。
5、在混凝土浇筑过程中安排专人跟踪检查支架和模板的情况，模板若出现漏浆现象，要用海绵条进行填塞。在浇筑混凝土前，在L/2，L/4截面位置的底模板下挂垂线，每截面分左边、左中、中线、右中、右边设五道垂线。垂线下系钢筋棍，在地面对应位置埋设钢筋棍，在两根钢筋棍交错位置划上标记线，以此来观测混凝土浇筑过程中底板沉降情况，若发生异常情况，立即停止浇筑混凝土，查明原因后再继续施
工。
6、第一次浇筑混凝土，浇注至腹板顶部时，做好施工缝。混凝土高度略高出设计腹板顶部1cm左右，
将顶面的水泥浆和松散砼凿除掉，露出坚硬的混凝土粗糙面，用水冲洗干净。
7、第二次浇筑箱梁顶板混凝土时，在L/2，L/4墩顶等断面处，从内侧向外侧间距5m布设钢筋棍，将钢筋棍焊在顶层钢筋上，使顶端标高为顶板标高，以此办法来控制顶板砼浇筑标高及横坡度。混凝土经振实整平后进行真空吸水。真空吸水时间（min）为板厚（cm）的1～1.5倍，为10～15min，以剩余水灰比来检验真空吸水效果。真空吸水机开机后真空度逐渐增加，当达到要求的真空度（500～600mm 汞柱）开始正常出水后，真空度要保持均匀。结束吸水工作前，真空度逐渐减弱，防止在混凝土内部留下
出水通路，影响混凝土的密实度。
真空吸水完毕后，用提浆棍滚压，使其表面出浆，便于抹面。提浆棍滚压后，紧跟着人工抹面，抹面时要架设木板，不得踩砼面，以免影响平整度。待抹面后约半小时左右，采用抹光机再次进行抹面整平，
最后再人工进行收浆抹面。
混凝土收浆抹面后进行人工拉毛，采用钢丝刷横桥向拉毛，深度控制在1～2mm.要掌握好拉毛时间，早了带浆严重，影响平整度，晚了则拉毛深度不够，一般凭经验掌握，在砼表面用手指压时有轻微硬感时拉毛为宜。分两次进行抹面。第一次抹面对混凝土进行找平，在混凝土接近终凝、表面无泌水时，进行二
次抹面收光。然后横桥向进行拉毛处理。
8、在浇筑箱梁顶板预留孔混凝土前，应清除箱内杂物，避免堵塞底板排水孔。主梁顶面预留孔四壁凿
毛，填筑预留孔混凝土要振捣密实。
9、混凝土养生采用土工布覆盖洒水养生，保证混凝土表面始终处于湿润状态，养生时间不少于7天。用于控制张拉、落架的混凝土强度试块放置在箱梁室内，同条件进行养生。养生期内，桥面严禁堆放材料。
Ⅷ、预应力工程预应力工程作为现浇箱梁的重中之重，从预留孔道的布设、锚垫板的安装、锚下砼的振捣以及张拉和压浆操作均不容忽视。一旦某一环节出现问题，就会造成质量问题。
预应力工程分孔道成型、下料编束、穿索、张拉和压浆五个步骤：
1、孔道成型
预应力管道成型采用金属波纹管，金属波纹管在使用前要逐根检查，不得使用有锈包裹及沾有油污，泥土或有撞击、压痕，裂口的波纹管。金属波纹管在安放时，根据管道座标值，安设计图纸要求设置定位筋，并用绑丝绑扎牢固，曲线部分采用U型定位环与定位筋绑扎，卡牢波纹管。在波纹管接头部位及其与锚垫板喇叭接头处，用宽胶带粘绕紧密，保证其密封，不漏浆。
锚头安装时，应使锚头入槽，不得随意放置。限位板安装过程中注意钢绞线与孔洞一一对应，防止错位，造成张拉过程中钢绞线断丝，限位板槽的深浅合适，防止过浅钢绞线刻痕厉害，过深造成夹片外露较
长或错位。
2、下料编束首先检查钢绞线质量是否符合设计要求，保证钢绞线表面无裂纹毛刺，机械损伤，氧化铁皮或油迹。钢绞线下料长度经计算确定，L=（两锚头间的设计长度）+2（锚具厚度+限位板厚度+千斤顶长度+预留长度）。钢绞线切割用砂轮机切割后编成束，编束时保持每根钢绞线之间平行，不缠绕，每隔1—1.5m绑扎一道铅丝，铅丝扣向里，绑好的钢绞线束编号挂牌堆放，离开地面，以保持干燥，并遮盖防
止雨淋。
3、穿束箱梁钢绞线采用钢套牵引法，穿束时钢绞线头缠胶带，防止钢绞线头被挂住。
4、张拉
①张拉设备的选型：张拉设备为2台350吨千斤顶和两台ZB4-500油泵，为了保证张拉工作安全可靠和准确性，所选用设备的额定张拉力要大于所张拉预应力筋的张拉力。预应力筋的张拉力计算如下：
Ny=N×δk×Ag×1/1000式中：Ny——预应力筋的张拉力；
N——同时张拉的预应力筋的根数；
δk——预应力筋的张拉控制应力；
Ag——单根钢绞线的截面积。
本施工段预应力张拉需用最大张拉力为：Ny=15×1370×182×1/1000=374（t）
现场采用2台400吨千斤顶进行同步张拉，通过上式计算可知，能够满足现场生产的需要。
根据规范及张拉应力的要求，采用油压表的量程为0～100Mpa，精度为1.5级，其读数盘的直径要
求大于150mm。
②设备的校验：油压千斤顶的作用力一般用油压表来测定和控制，为了正确控制张拉力，因此需对油压表和千斤顶进行标定。首先在计量局对油压表进行检验，测试合格后，方可用于施工中。然后选用大吨位的砝码加载万能试验机进行加载试验，对千斤顶和油泵组成的系统进行标定，标定合格后方可用于施工
中。
③张拉施工人员安排：组成张拉班，技术负责人2人，司泵2人，记录2人，千斤顶操作2人，各负
其责，张拉前对张拉班进行技术培训，使明白设备性能、操作规程和安全要领等方面的知识。
④预应力筋张拉
预应力筋按技术规范和设计图纸进行张拉，张拉程序为0→初应力→δk（持荷2min锚固）。张拉时，边张拉边测量伸长值，采用应力、应变双控制，实际伸长值与理论伸长值相比误差控制在±6%以内，如发现伸长值异常则暂停张拉并通知监理工程师，张拉现场记录及时整理，并报监理工程师，并按监理工程师
批示的措施进行处理。各批钢束张拉时为对称张拉。
张拉过程中统一指挥，两端张拉速度尽可一致。出现的响动或异常现象立即停止施工，进行检查，查
明原因后再行张拉。

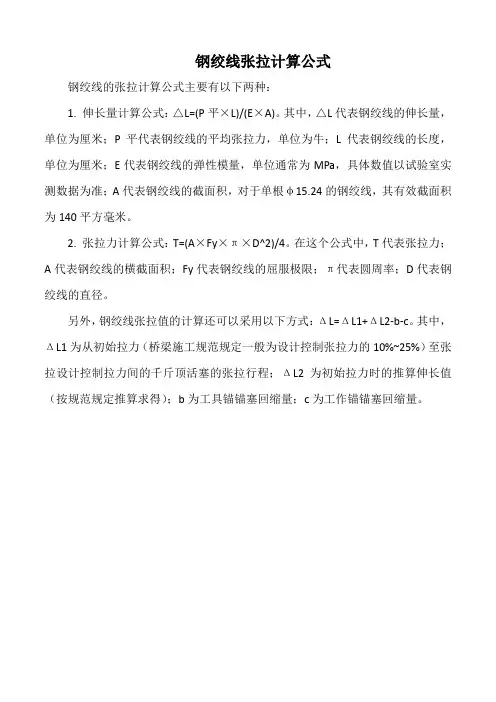

钢绞线理论伸长值△L计算△L=PpL/（ApEp）
式中：Pp——张拉力（N）；
L——预应力筋的长度（mm）；
Ap——预应力筋的截面面积（m㎡）；
Ep——预应力筋的弹性模量（N/m㎡）。
预应力筋张拉的实际伸长值△L，按照下式计算：△L=△L1+△L2△L1——从初应力至最大张拉应力间
的实测伸长值；
△L2——初应力以下的推算伸长值，可采用相邻级的伸长值。
由于千斤顶等设备未到位，无法计算L值，待设备就位后再计算△L值。
5、孔道压浆压浆前为使孔道压浆流畅，并使浆液与孔壁结合良好，压浆前用高压水冲冼孔道，然后用无油脂压缩空气吹干。采用真空灌浆工艺及时灌浆，压浆时采用边拌和边压浆的方式连续进行，直至出口冒出新鲜水泥浆，其稠度与压注的浆注相同时即可停止。压浆施工完毕后，立即进行封锚混凝土施工。
Ⅸ、卸架预应力工程施工完毕后，开始进行卸架，卸架时应按先跨中后两边的顺序均匀拆除，严禁野蛮施工，卸架后的支架应堆放整齐，以方便以后的施工。
三、质量保证措施
1、质量目标：严格执行交通部现行《公路桥涵施工技术规范》（JTJ041-2000）及招标文件投标书
中有关规定并满足设计要求，争创优质工程。
2、开工前，首先对测量放样数据作好纪录。
3、对于关键的预应力工程实行专人负责，专人管理。
4、施工前，施工技术负责人组织技术人员和施工管理人员仔细阅读设计文件，了解设计意图，明确施
工技术重点、难点，进行技术交底。
5、施工过程中严格执行自检、互检、专职检的三检制度，且内部监理行使否决权。
6、实行工序交接制度，关键工序班组检查合格，经内部监理工程师检查，确认符合要求后，填写好检
查记录，然后请监理工程师复核鉴定，才能进行下道工序施工。
四、进度保证措施
1、确保施工质量，只有质量有保证，施工进度才能有保证；
2、成立现浇箱梁生产项目领导责任区，由项目经理负责，加强对箱梁施工的宏观管理。
3、各负其责，责任到人，建立施工质量、进度奖罚制度；
4、钢筋、砂石料和水泥等原材料备料充足，避免出现等料误工情况的发生；
5、对拌合站、吊车及发电机等机械设备及时检查，保证机械设备始终处于良好工作状态；
6、加强对施工人员培训工作，使之能快速、熟练掌握操作要领，保证工序衔接紧密。
五、安全、文明施工保证措施
1、严格执行项目经理部安全保证体系的有关规定。
2、箱梁梁施工前，安保部对现场工作人员进行安全技术交底。
3、封闭338省道时，满堂支架两侧10m处堆放砂袋，并安排专人指挥交通。
4、钢绞线张拉时，两端设警戒标志，专人看护，闲杂人员不得靠近，确保张拉安全。
5、施工人员必须配戴安全帽和安全带，支架上方搭设栏杆和安全网。
6、机械操作必须遵守规程安全操作，不得违章作业。
7、施工现场要整齐规范，各种警示牌和施工铭牌树立齐全。
箱梁支架受力计算书K135+199.445分离立交桥箱梁支架受力计算取右幅箱梁支架进行受力计算。
一、荷载计算
1、箱梁荷载：箱梁钢筋砼自重：
G=777m3×26KN/m3=20202KN
偏安全考虑，取安全系数r=1.2，以全部重量作用于底板上计算单位面积压力：
F1=G×r÷S=20202KN×1.2÷（12.4m×72m）=27.153KN/㎡
2、施工荷载：取F2=2.5KN/㎡
3、振捣混凝土产生荷载：取F3=2.0KN/㎡
4、箱梁芯模：取F4=1.5KN/㎡
5、竹胶板：取F5=0.1KN/㎡
6、方木：取F6=7.5KN/m3
二、底模强度计算
箱梁底模采用高强度竹胶板，板厚t=15mm，竹胶板方木背肋间距为300mm，所以验算模板强度
采用宽b=300mm平面竹胶板。
1、模板力学性能
（1）弹性模量E=0.1×105MPa。
（2）截面惯性矩：I=bh3/12=30×1.53/12=8.44cm4
（3）截面抵抗矩：W=bh2/6=30×1.52/6=11.25cm3
（4）截面积：A=bh=30×1.5=45c㎡
2、模板受力计算
（1）底模板均布荷载：
F=F1+F2+F3+F4=27.153+2.5+2.0+1.5=33.153KN/㎡
q=F×b=33.153×0.3=9.946KN/m
（2）跨中最大弯矩：M=qL2/8=9.946×0.32/8=0.112KN·m
（3）弯拉应力：σ=M/W=0.112×103/11.25×10-6=9.9MPa＜［σ］=11MPa竹胶板板弯拉应
力满足要求。
（4）挠度：从竹胶板下方木背肋布置可知，竹胶板可看作为多跨等跨连续梁，按三等跨均布荷载作用
连续梁进行计算，计算公式为：
f=0.677qL4/100EI =（0.677×9.946×0.34）/（100×0.1×108×8.44×10-8）
=0.65mm＜L/400=0.75mm竹胶板挠度满足要求。
综上，竹胶板受力满足要求。
三、横梁强度计算
横梁为10×10cm方木，跨径为0.9m，中对中间距为0.4m。
截面抵抗矩：W=bh2/6=0.1×0.12/6=1.67×10-4m3
截面惯性矩：I=bh3/12=0.1×0.13/12=8.33×10-6m4 作用在横梁上的均布荷载为：q=（F1+F2+F3+F4+F5）×0.4=（33.153+0.1）×0.4=13.3KN/m
跨中最大弯矩：M=qL2/8=13.3×0.92/8=1.35KN·m
落叶松容许抗弯应力［σ］=14.5MPa，弹性模量E=11×103MPa
1、横梁弯拉应力：σ=M/W=1.35×103/1.67×10-4=8.08MPa＜［σ］=14.5MPa横梁弯拉应力
满足要求。
2、横梁挠度：f=5qL4/384EI =（5×13.3×0.94）/（384×11×106×8.33×10-6）
=1.24mm＜L/400=2.25mm横梁弯拉应力满足要求。
综上，横梁强度满足要求。
四、纵梁强度计算
纵梁为10×15cm方木，跨径为0.9m，间距为0.9m。截面抵抗矩：
W=bh2/6=0.1×0.152/6=3.75×10-4m3截面惯性矩：I=bh3/12=0.1×0.153/12=2.81×10-5m4
0.9m长纵梁上承担3根横梁重量为：0.1×0.1×0.6×7.5×3=0.135KN
横梁施加在纵梁上的均布荷载为：0.135÷0.9=0.15KN/m作用在纵梁上的均布荷载为：q=（F1+F2+F3+F4+F5）×0.9+0.15=33.253×0.9+0.15=30.078KN/m跨中最大弯矩：
M=qL2/8=30.078×0.92/8=3.045KN·m落叶松容许抗弯应力［σ］=14.5MPa，弹性模量
E=11×103MPa
1、纵梁弯拉应力：σ=M/W=3.045×103/3.75×10-4=8.12MPa＜［σ］=14.5MPa纵梁弯拉应
力满足要求。
2、纵梁挠度：f=5qL4/384EI =（5×30.078×0.94）/（384×11×106×2.81×10-5）
=0.83mm＜L/400=2.25mm纵梁弯拉应力满足要求。
综上，纵梁强度满足要求。
五、支架受力计算
1、立杆承重计算碗扣支架立杆设计承重为：30KN/根。
（1）每根立杆承受钢筋砼和模板重量：N1=0.9×0.9×29.13=23.59KN
（2）横梁施加在每根立杆重量：N2=0.9×3×0.1×0.1×7.5=0.20KN
（3）纵梁施加在每根立杆重量：N3=0.9×0.1×0.15×7.5=0.10KN
（4）支架自重：立杆单位重：0.06KN/m，横杆单位重：0.04KN/m N4=［5×5.77+5×（0.9+0.9）
×5.12］/100=0.75KN
每根立杆总承重：N=N1+N2+N3+N4=23.59+0.20+0.10+0.75=24.64KN＜30KN立杆承重
满足要求。
2、支架稳定性验算立杆长细比λ=L/i=1200/［0.35×（48+41）÷2］=77由长细比可查得轴心受压构件的纵向弯曲系数φ=0.732立杆截面积Am=π（242-20.52）=489m㎡由钢材容许应力表查得弯向容许应力［σ］=145MPa所以，立杆轴向荷载［N］=Am×φ×［σ］=489×0.732×145 =51.9KN
＞N=24.64KN支架稳定性满足要求。

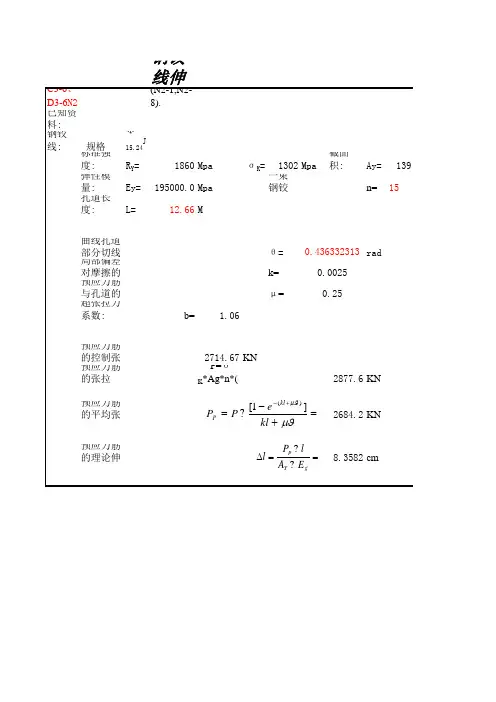

一、控制张拉力 预应力钢绞线张拉控制力表 说明： 1．例如5φ指该钢绞线束由5根公称直径为的单根钢绞线组成；若使用OVM型锚具则通常表示为OVM15-5； 2．单根钢绞线的公称截面积一般为140mm2； 3．1t相当于10KN，张拉千斤顶的吨位可由控制张拉力换算出； 4．千斤顶驱动油泵的油表读数换算：钢绞线束的控制张拉力（N）/千斤顶油缸活塞面积（mm2）； 二、张拉伸长值计算

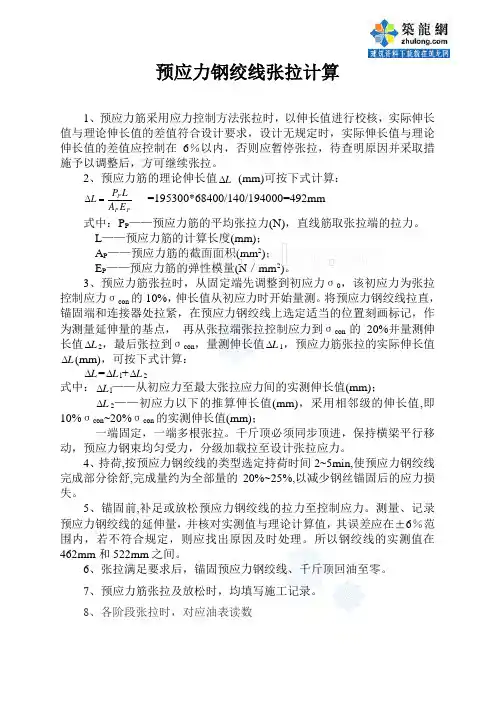

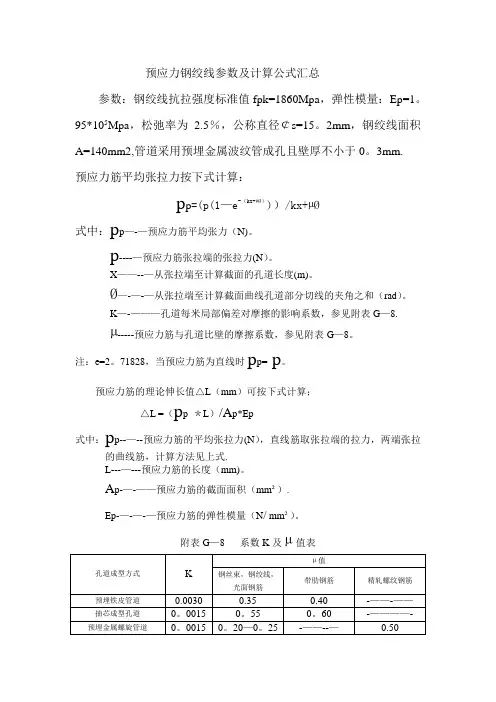

1．预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应控制在6%以内，即︱（△L实－△L理）/△L理︱＜6% 2．理论伸长值的计算公式： 单端理论伸长值△L=（Pp×L）/（Ap×Ep） ①Pp——预应力筋的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋的平均张拉力计算如下： Pp= P（1－e-(κχ+μθ)）/（κχ+μθ）式中：Pp ——预应力筋的平均张拉力（N）； P——预应力筋张拉端的张拉力（N），在没有超张拉的情况下一般计算为：钢绞线--1395MPa×140mm2=195300N；若有超张拉则乘以其系数； x——从张拉端至计算截面的孔道长度（m），一般为单端长度；θ——从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）； k——孔道每米局部偏差对摩擦的影响系数，见下表；μ——预应力筋与孔道壁的摩擦系数，见下表；系数k及μ值表孔道成型方式 k μ钢丝束、钢绞线、光面钢筋带肋钢筋精轧螺纹钢筋预埋铁皮管道 --- 抽芯成型孔道 --- 预埋金属螺旋管道 ~ --- ②L——预应力筋的单端长度（mm），即总长的一半； ③Ap——预应力筋的截面面积（mm2），钢绞线为140 mm2； ④Ep——预应力筋的弹性模量（N/mm2），钢绞线为195×103N/mm2； 以上计算所得△L为单端理论伸长值，整束钢绞线的理论伸长值为：△L理=2△L 3．实测伸长值的计算： △L实=△L总－（△L初实－△L初理）－△L锚塞回缩 式中：△L总——张拉达到控制应力时测得的总伸长量； △L初实——张拉达到初应力（控制应力的10%~15%）时测得的实际伸长量； △L初理——初应力以下的推算理论伸长量（一般为△L理×10%）；
丹江特大桥K162+957;K163+405箱梁，设计采用标准强度fpk=1860Mpa的高强低松弛钢绞线，公称直径Ф15.2mm，公称面积Ag=139mm2；弹性模量Eg=1.95×105Mpa。为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。理论伸长量计算采用《公路桥涵施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长值及平均张拉力计算公式。 一、计算公式及参数： 1、预应力平均张拉力计算公式及参数： 式中： P p—预应力筋平均张拉力（N） P—预应力筋张拉端的张拉力（N） X—从张拉端至计算截面的孔道长度（m） θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad） k—孔道每米局部偏差对摩檫的影响系数，取0.0015 μ—预应力筋与孔道壁的摩檫系数，取0.25 2、预应力筋的理论伸长值计算公式及参数： 式中： P p—预应力筋平均张拉力（N） L—预应力筋的长度（mm） A p—预应力筋的截面面积（mm2），取139 mm2 E p—预应力筋的弹性模量（N/ mm2），取1.95×105 N/ mm2 二、伸长量计算： 1、N1束一端的伸长量： 单根钢绞线张拉的张拉力 P=0.75×1860×139=193905N X直=11.322m；X曲=1.018m θ=4×π/180=0.0698rad k X曲+μθ=0.0015×1.018+0.25×0.0698=0.019 P p=193905×（1-e-0.019）/0.019=192074N ΔL曲= P p L/（A p E p）=192074×1.018/（139×1.95×105）=7.2mm ΔL直= PL/（A p E p）=193905×11.322/（139×1.95×105）=81mm
专项施工方案审批表承包单位：合同号： 工程 箱 梁 张
拉 伸 长 量 计 算 书 工程项目部 二0一五年十二月七日 工程25m箱梁 预应力张拉伸长量计算 1 工程概况 （1）跨径25m的预应力混凝土简支连续箱梁，梁体高度1.4m,宽度2.4m,采用C50混凝土， （2）钢绞线规格：采用高强低松驰钢绞线Φs15.2规格，标准抗拉强度fbk=1860Mpa，公称截面面积140mm2，弹性模量根据试验检测报告要求取Ep＝1.93×105Mpa。钢束编号从上到下依次为N1、N2、N3、N4，其中： 中跨梁：N1为4Φs15.2，N2、N3、N4为3Φs15.2；
边跨梁：N1、N2、 N3为4Φs15.2， N4为3Φs15.2； (3) 根据施工设计图钢绞线张拉控制应力按75%控制，即σcon=1860× 75%=1395Mpa，单股钢绞线张拉吨位为：P＝1395×140＝195.3KN，3股钢绞线张拉吨位为：F＝195.3×3＝585.9KN，4股钢绞线张拉吨位为：F＝195.3×4＝781.2KN，采用两端张拉，夹片锚固。 (4) 箱梁砼强度达到90%以上且养护时间不少于7d时方可张拉，张拉顺序N1、N3、N2、N4钢束。 (5) 根据规范要求结合现场施工经验，为了有效控制张拉过程中出现异常情况， 分级进行张拉：0～15%（测延伸量）～30%（测延伸量）～100%（测延伸量并核对）～（持荷2分钟，以消除夹片锚固回缩的预应力损失）～锚固（观测回缩）。 2 油压表读数计算 (1)根据千斤顶的技术性能参数，结合合肥工大共达工程检测试验有限公司检定证书检定结果所提供的线性方程，计算实际张拉时的压力表示值Pu：千斤顶型号：YC150型编号：1 油压表编号：yw08007229 回归方程：Y=0.03377X+1.18 千斤顶型号：YC150型编号：2 油压表编号：yw05049806 回归方程：Y=0.03335X+0.51 千斤顶型号：YC150型编号：3 油压表编号：yw07023650 回归方程：Y=0.03358X+0.84 千斤顶型号：YC150型编号：4 油压表编号：yw05049788 回归方程：Y=0.03367X+0.01
箱梁预应力施工方案 一、工程概况 （一）目的 编制箱梁预应力施工作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工。 （二）编制依据 《客运专线铁路桥涵工程施工质量验收暂行标准》 《客运专线铁路桥涵工程施工技术指南》 《京沪铁路客运专线施工图设计文件》 （三）适用范围 本施工方案适用于罗而庄特大桥、玉符河特大桥、红石岭特大桥、井字坡特大桥的连续箱梁后张法预应力工程施工。 二、施工部署及施工方案 （一）、施工材料 1、材料检验及张拉设备校验 1）.预应力钢绞线检验：采用高强度低松驰绞线￠15.24mm，标准强度fpk=1860MPa。表面质量、直径检查：从每批中抽取3盘进行外观检查，表面不得有润滑剂，允许有轻微浮锈但不得锈蚀成可见麻坑。钢绞线内不得有折断、横裂和相互交叉的钢丝。 2）．钢绞线力学性能检验：抽取外观检查合格的钢绞
线进行钢绞线极限应力、破断拉力、弹性模量等力学性能检验。 3）．张拉设备校验：千斤顶与压力表配套校验，确定张拉力与压力表读数之间关系曲线。考虑到可能出现压力表损坏情况，千斤顶与压力表进行交叉检验，每台千斤顶均有与4只压力表相关的张拉力与表读数关系曲线。 4）．锚具及夹具检验：抽取10%进行外观检查，不得有裂纹、伤痕。抽取3%的锚具夹具,进行磁力探伤、洛氏硬度、锚固性能等试验。 2 预应力筋施工 1）.钢绞线的下料与编束 钢绞线采用（GB/T 5224）Φ15.24mm低松弛高强预应力钢绞线。钢绞线的下料用砂轮切割机切割，不得采用电弧切割。钢绞线切割时，在每端离切口30～50mm处用铁丝绑扎。 钢绞线的盘重大、盘卷小、弹力大、为了防止在下料过程中钢绞线紊乱并弹出伤人，事先制作一个简易的铁笼，下料时，将钢绞线盘卷在铁笼内，从盘卷中央逐步抽出，以策安全。 钢绞线编束用20号铁丝绑扎，铁丝扣向里，间距1～1.5m。编束时应先将钢绞线理顺，并使各根钢绞线松紧一致。绑好后的钢绞线束编号挂牌堆放。 2）.预应力筋穿入孔道
m连续梁张拉控制应力调 整计算 The document was prepared on January 2, 2021
新建成都至蒲江铁路工程CPZQ-1标 （DK6+）成都西特大桥 (32+48+32)m连续梁纵向预应力筋张拉控制应力调整计算 中国中铁二局 中铁二局股份有限公司 成都至蒲江铁路站前工程项目经理部 成都 新建成都至蒲江铁路工程CPZQ-1标（DK6+）成都西特大桥 (32+48+32)m连续梁纵向预应力筋张拉控制应力调整计算 计算： 复核： 审核： 中铁二局股份有限公司 成都至蒲江铁路站前工程项目经理部 成都
目录
1编制依据 ⑴新建成都至蒲江铁路工程成都西特大桥（32+48+32）m双线预应力混凝土连续箱梁图号：《成蒲施桥-01-T-05》 ⑵国家和铁路总公司相关方针政策、规范、验收标准及施工指南等； ⑶中铁二局股份有限公司修建类似工程的经验。 2 适用范围 适用于新建成都至蒲江铁路站前工程成都西特大桥五联 （32+48+32）m连续梁纵向预应力体系。 3工程概况 本连续梁采用两向预应力体系，即为纵向、竖向。 ⑴纵向预应力筋采用抗拉强度标准值为fpk=1860Mpa，弹性模量为Ep=195Gpa，公称直径为的高强度钢绞线。顶板、腹板及底板纵向预应力每根管道均采用9根/束；采用外径87mm，内径80mm 金属波纹管成孔，M15A-9圆塔形锚具锚固，张拉千斤顶采用 YCW250B。 ⑵梁体腹板中的竖向预应力筋采用公称直径25mm的预应力砼用螺纹钢筋（PSB830）（精轧螺纹钢筋），内径35mm铁皮管成孔，YCW60B型千斤顶张拉，JLM-32型锚具锚固。
后张法预应力钢绞线张拉锚下应力的准确 控制 2011年第1期SCIENCE&TECHNOLOGYINFORMATIONO建筑与工程0科技信息 后张法预应力钢绞线张拉锚下应力的准确控制 朱光业 (中铁十四局集团有限公司青岛工程分公司山东青岛266061) 【摘要】桥梁预应力施工时,采用张拉应力和伸长值双控,实际伸长值与理论伸长值误差不得超过6%.所以伸长值的计算及锚下应力的 控制就相当重要.本文结合实际施工过程,通过对后张法预应力预制箱梁中预应力钢绞线伸长值的计算及实际操作中锚下应力的准确控制.总 结出一套较适用于现场施工的使锚下应力准确达到设计应力的方法. 【关键词】后张法;预应力钢绞线;锚下应力;控制. 1工程概况 国道109线东察高速第三标段阿布亥沟大桥位于阿布亥沟与达 嘎沟与东查干呼素沟交汇处下游,桥梁与河流交角为6O.,半幅桥宽 13.0m,全长406.6m.阿布亥沟大桥为2O孔一2O米装配式部分预应力 砼箱梁桥,柱式桥墩,肋式桥台,钻孔灌注桩基础. 2结构设计形式 2O米预应力箱梁采用单箱单室斜腹板断面.梁高1.2m,混凝土设 计强度等级为C50.纵向预应力束N1,N2,N3分别采用低松弛钢绞线
配OVM15—3型,OVM15—4型和OVM15—3型锚具.钢束N1,N2,N3采用两端张拉. 预应力钢束采用ASTMA416—270级低松弛钢绞线.其抗拉标准 强度为Rby=1860MPa,锚下张拉控制力为k=O.75Rby=1395MPa. 3后张法钢绞线理论伸长值计算公式说明及计算示例 后张法预应力钢绞线在张拉过程中,主要受到以下两方面的因素 影响:一是管道弯曲影响引起的摩擦力,二是管道偏差影响引起的摩 擦力,导致钢绞线张拉时,锚下控制应力沿着管壁向梁跨中逐渐减小. 因而每一段的钢绞线的伸长值也是不相同的.《公路桥梁施工技术规范}(JVJ041—2000忡关于预应筋伸长值的计算按照以下公式: A~=PxLx[(1一e一(KL+0))/(KL+0)】/(AyxE(1) 式中: △r一各分段预应力筋的理论伸长值(mm); P——各分段预应力筋张拉端的张拉力,将钢绞线分段计算后.为 每分段的起点张拉力,即为前段的终点张拉力(N): I一预应力筋的分段长度(rrIIT1); Ay——预应力筋的截面面积(mm); Eg——预应力筋的弹性模量(MPa); 0——从张拉端至计算截面曲线孔道部分切线的夹角之 和,分段后为每分段中各曲线段的切线夹角和(rad): x——从张拉端至计算截面的孔道长度,整个分段计算 时x等于L(m):
后张法预应力钢绞线伸长量的计算 与现场测量控制 预应力钢绞线施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，后张预应力技术一般用于预制大跨径简支连续梁、简支板结构，各种现浇预应力结构或块体拼装结构。预应力施工是一项技术性很强的工作，预应力筋张拉是预应力砼结构的关键工序，施工质量关系到桥梁的安全和人身安全，因此必须慎重对待。一般现行常接触到的预应力钢材主要：有预应力混凝土用钢绞线、PC光面钢丝、刻痕钢丝、冷拔低碳钢丝、精轧螺纹钢等材料。对于后张法预应力施工时孔道成型方法主要有：金属螺旋管、胶管抽芯、钢管抽芯、充气充水胶管抽芯等方法。本人接触多的是混凝土预应力钢绞线（PCstrand、1×7公称直径15,24mm，f pk＝1860Mpa，270级高强底松弛），成孔方法多采用金属螺旋管成孔，本文就以此两项先决条件进行论述。 1 施工准备： 熟悉图纸：拿到施工图纸应先查阅施工说明中关于预应力钢绞线的规格，一般预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为f pk＝1860Mpa，1×7公称直径15,24mm，锚下控制力为Δk= f pk Mpa。 根据施工方法确定计算参数： 预应力管道成孔方法采用金属螺旋管成孔，查下表确定K、μ取值：表1

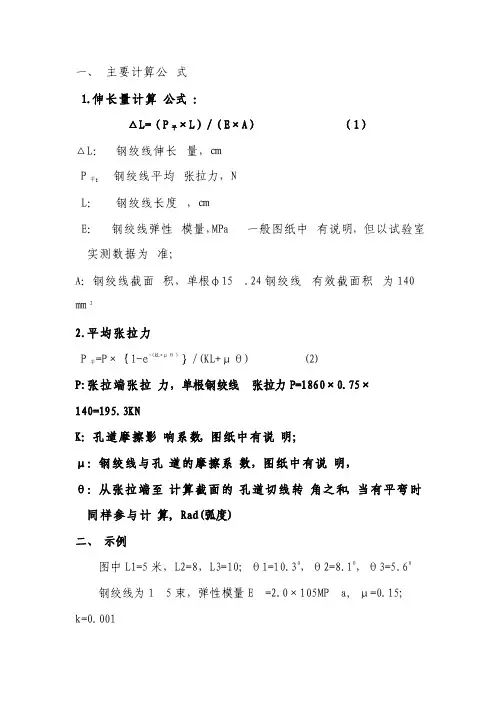

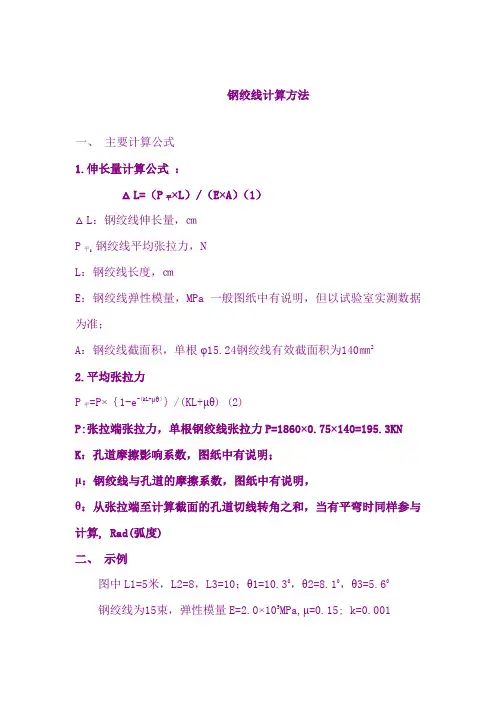

ΔL＝ Pp×L Ap×Ep ΔL—各分段预应力筋的理论伸长值（mm）； Pp—各分段预应力筋的平均张拉力（N）； L—预应力筋的分段长度（mm）； Ap—预应力筋的截面面积（mm2）； Ep—预应力筋的弹性模量（Mpa）； 《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式（2）： Pp＝P×（1－e－（kx＋μθ）） kx＋μθ P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）； θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角（rad）； x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式1中L值； k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响； μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。 从公式（1）可以看出，钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。所以钢绞线在使用前必须进行检测试验，弹性模量则常出现Ep’=（～）×105Mpa的结果，这是由于实际的钢绞线的截面积并不是绝对的140mm2，而进行试验时并未用真实的钢绞线截面积进行计算，根据公式（1）可知，若Ap 有偏差，则得到了一个Ep’值，虽然Ep’并非真实值，但将其与钢绞线理论面积相乘所计算出的ΔL却是符合实际的，所以要按实测值Ep’进行计算。 公式2中的k和μ是后张法钢绞线伸长量计算中的两个重要的参数，其大小取决于多方面的因素：管道的成型方式、预应力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，波纹管的布设是否正确，弯道位置及角度是否正确，成型管道内是否漏浆等等，各个因素在施工中的变动很大，还有很多是不可能预先确定的，因此，摩擦系数的大小很大程度上取决于施工的精确程度。在工程实施中，最好对孔道磨擦系数进行测定（测定方法可参照《公路桥梁施工技术规范》(JTJ 041-2000)附录G－9），并对施工中影响磨擦系数的方面进行认真的检查，如波纹管的三维位置是否正确等等，以确保摩擦系数的大小基本一致。实际计算可根据表1选取参数。 3 划分计算分段：整束钢绞线在进行分段计算时，首先是分段（见图1）： 工作长度：工具锚到工作锚之间的长度，图1中工作段AB长度＝L，计算时不考虑μ、θ，计算力为A点力，采用公式1直接进行计算，Pp＝千斤顶张拉力； 波纹管内长度：计算时要考虑μ、θ，计算一段的起点和终点力。每一段的终点力就是下一段的起点力，例如靠近张拉端第一段BC的终点C点力即为第二段CD的起点力，每段的终点力与起点力的关系如下式： Pz=Pq×e-(KX+μθ)（公式3） Pz—分段终点力（N）
预应力张拉控制应力、引申量一览表 钢绞线公称直径Φ15.24mm，公称面积140mm2，标准强度R=1860Mpa,弹性模量E＝1.95X105 Mpa，实测公称面积140mm2，实测弹性模量E ＝2.02X105 Mpa。 理论伸长值ΔL′按下式计算： ΔL′=（PL/AyEy）*((1-e-(kl+μθ))/( kL+μθ)) ΔL′：预应力筋的理论伸长量，m； P：预应力筋张拉端的张拉力，N； L；预应力筋从张拉端至计算断面的孔道长度，m； Ay：预应力筋截面计算面积，mm2；钢绞线Φj15.24mm的公称截面面积140mm2。 Ey：钢绞线的弹性模量，取 2.02X105 Mpa（试验值）； K：孔道每米局部偏差对摩擦的影响系数，取：0.0015； μ：预应力钢筋与孔道的摩擦系数，取：0．20； θ：从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）张拉程序：O—→初应力（10%控制应力）—→控制应力δK（持荷2min）—→锚固 控制应力：σk=0.75X1860＝1395 Mpa 初应力σ初=10％Xσk=139.5 Mpa 单根钢绞线张拉控制力：F=σk A=1395X140=195.3KN
30M箱梁钢束伸长量一览表（单位：cm） 28M箱梁钢束伸长量一览表（单位：cm） 30米中跨钢束张拉力一览表（单位：KN） 计算：复核：监理：
28米中跨钢束张拉力一览表（单位：KN） 计算：复核：监理：
计算：复核：监理：
下面是赠送的团队管理名言学习， 不需要的朋友可以编辑删除！！！谢谢！！！ 1、沟通是管理的浓缩。 2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。 3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。
预应力张拉方法与计算 预应力张拉就是在构件中提前加拉力，使得被施加预应力张拉构件承受拉应力，进而使得其产生一定的形变，来应对结构本身所受到的荷载，包括构件自身重量的荷载、风荷载、雪荷载、地震荷载作用等等。在工程现场的你，不懂预应力怎么炫技？！ 先张法懂不？ 先张法是在砼构件浇筑前先张拉预应力筋，并用夹具将其临时锚固在台座或钢模上，再浇筑构件砼，待其达到一定强度后(约75%)放松并切断预应力筋，预应力筋产生弹性回缩，借助砼与预应力筋间的粘结，对砼产生预压应力。 台座由台面、横梁和承力结构组成。按构造形式不同，可分为墩式台座、槽形台座和桩式台座等。台座可成批生产预应力构件。台座承受全部预应力筋的拉力，故台座应具有足够的强度、刚度和稳定性，以免因台座变形、倾覆和滑移而引起预应力的损失。
墩式长线台座 墩式台座由现浇钢筋砼做成，台座应具有足够的强度、刚度和稳定性，台座设计应进行抗倾覆验算与抗滑移验算。
⑴抗倾覆验算：
式中：N——预应力筋的张拉力； e1——张拉力合力作用点至倾覆点的力臂； G——台墩的自重力； L——台墩重心至倾覆点的力臂； Ep——台墩后面的被动土压力合力； e2——被动土压力合力至倾覆点的力臂。 对于与台面共同工作的台墩，倾覆点的位置宜选在砼台面下4～5cm处。 ⑵抗滑移验算： 式中：K——抗滑移安全系数，不小于1.3；N1——抗滑移的力，对于独立台墩，由侧壁土压力和底部摩阻力产生。 台墩与台面共同工作时，预应力筋的张拉力几乎全部传给了台面，可不进行抗滑移验算。 槽式台座 由端柱、传力柱、横梁和台面组成，既可承受张拉力和倾覆力矩,加盖后又可作为蒸汽养护槽。适用于张拉吨位较大的吊车梁、屋架、箱梁等大型预应力砼构件。
专项施工方案审批表承包单位：合同号：
工程 箱 梁 张 拉 伸 长 量 计 算 书 工程项目部 二0一五年十二月七日 工程25m箱梁

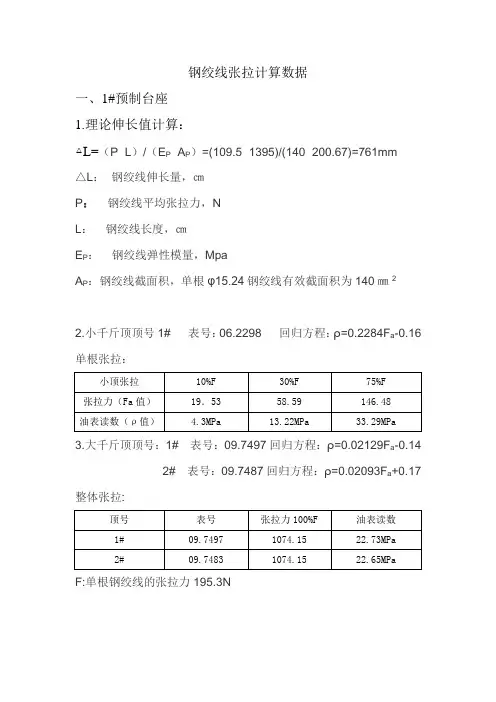

预应力张拉伸长量计算 1 工程概况 （1）跨径25m的预应力混凝土简支连续箱梁，梁体高度1.4m,宽度2.4m,采用C50混凝土， （2）钢绞线规格：采用高强低松驰钢绞线Φs15.2规格，标准抗拉强度fbk=1860Mpa，公称截面面积140mm2，弹性模量根据试验检测报告要求取Ep＝1.93×105Mpa。钢束编号从上到下依次为N1、N2、N3、N4，其中： 中跨梁：N1为4Φs15.2，N2、N3、N4为3Φs15.2； 边跨梁：N1、N2、 N3为4Φs15.2， N4为3Φs15.2； (3) 根据施工设计图钢绞线张拉控制应力按75%控制，即σcon=1860×75%=1395Mpa，单股钢绞线张拉吨 位为：P＝1395×140＝195.3KN，3股钢绞线张拉吨位为：F＝195.3×3＝585.9KN，4股钢绞线张拉吨位为：F＝195.3×4＝781.2KN，采用两端张拉，夹片锚固。 (4) 箱梁砼强度达到90%以上且养护时间不少于7d时方可张拉，张拉顺序N1、N3、N2、N4钢束。 (5) 根据规范要求结合现场施工经验，为了有效控制张拉过程中出现异常情况，分级进行张拉：0～15% （测延伸量）～30%（测延伸量）～100%（测延伸量并核对）～（持荷2分钟，以消除夹片锚固回缩的预应力损失）～锚固（观测回缩）。 2 油压表读数计算 (1)根据千斤顶的技术性能参数，结合合肥工大共达工程检测试验有限公司检定证书检定结果所提供的线性方程，计算实际张拉时的压力表示值Pu： 千斤顶型号：YC150型编号：1 油压表编号：yw08007229 回归方程：Y=0.03377X+1.18 千斤顶型号：YC150型编号：2 油压表编号：yw05049806 回归方程：Y=0.03335X+0.51 千斤顶型号：YC150型编号：3 油压表编号：yw07023650 回归方程：Y=0.03358X+0.84 千斤顶型号：YC150型编号：4 油压表编号：yw05049788 回归方程：Y=0.03367X+0.01 (2) 钢束为3股钢绞线 张拉至10％控制应力时油压表读数计算： 1千斤顶，yw08007229油压表读数： Pu=0.03377X+1.18=0.03377×585.9*10%+1.18=3.2Mpa 2千斤顶，yw05049806油压表读数： Pu=0.03335X+0.51=0.03335×585.9*10%+0.51=2.5Mpa 3千斤顶，yw07023650油压表读数： Pu=0.03358X+0.84=0.03358×585.9*10%+0.84=2.8Mpa
张拉控制应力 张拉控制应力是指预应力钢筋在进行张拉时所控制达到的最大应力值。其值为张拉设备（如千斤顶油压表）所指示的总张拉力除以应力钢筋截面面积而得的应力值，以σcon表示。 张拉控制应力的取值，直接影响预应力混凝土的使用效果，如果张拉控制应力取值过低，则预应力钢筋经过各种损失后，对混凝土产生的预压应力过小，不能有效地提高预应力混凝土构件的抗裂度和刚度。如果张拉控制应力取值过高，则可能引起以下问题： （1）在施工阶段会使构件的某些部位受到拉力（称为预拉力）甚至开裂，对后张法构件可能造成端部混凝土局压破坏。 （2）构件出现裂缝时的荷载值很接近,使构件在破坏前无明显的预兆,构件的延性较差。 （3）为了减少预应力损失，有时需进行超张拉，有可能在超张拉过程中使个别钢筋的应力超过它的实际屈服强度，使钢筋产生较大塑性变形或脆断。 张拉控制应力值的大小与施加预应力的方法有关，对于相同的钢种，先张法取值高于后张法。这是由于先张法和后张法建立预应力的方式是不同的。先张法是在浇灌混凝土之前在台座上张拉钢筋，故在预应力钢筋中建立的拉应力就是张拉控制应力 σcon。后张法是在混凝土构件上张拉钢筋，在张拉的同时，混凝土被压缩，张拉设备千斤顶所指示的张拉控制应力已扣除混凝土弹性压缩后的钢筋应力。为此，后张法构件的σcon值应适当低于先张法。 张拉控制应力值大小的确定，还与预应力的钢种有关。由于预应力混凝土采用的都为高强度钢筋，其塑性较差，故控制应力不能取得太高。 根据长期积累的设计和施工经验，《混凝土结构设计规范》规定，在一般情况下，张拉控制应力不宜超过下表的限值。 张拉控制应力限值 注：1.表中fptk为预应力钢筋的强度标准值，见，《混凝土结构设计规范》附录2附表2-8； 2.预应力钢丝、钢绞线、热处理钢筋的张拉控制应力值不应小于是0.4 fptk。 符合一列情况之一时，表中的张拉控制应力限值可提高0.05 fptk： （1）要求提高构件在施工阶段的抗裂性能，而在使用阶段受压区内设置的预应力钢筋；
空心板梁张拉控制应力计算 一、计算依据 1、《杭州湾跨海大桥南岸接线工程第十合同段施工图设计》（D册、E册） 2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ023-85)(简称 《设计规范》) 3、《公路桥涵施工技术规范》(JTJ041-2000)(简称《施工规范》) 4、《简明施工计算手册》(第二版，江正荣)(简称《计算手册》) 5、《建筑施工手册》(第四版，江正荣)(简称《施工手册》) 二、计算过程 根据《设计规范》第5.2.5条的规定，确定先张法空心板梁的预应力筋的控制应力时，应计算如下： ⑴、预应力筋回缩和拼装构件的接缝压缩引起的应力损失σs2； ⑵、混凝土加热养护时，预应力筋与台座之间的温差引起的应力损失σs3； ⑶、预应力筋的应力松弛引起的应力损失σs5； ⑷、混凝土的收缩和徐变引起的应力损失σs6。 设计图纸空心板预制张拉控制应力为1395MPa。根据《施工手册》和《计算手册》张拉控制应力σcon允许值说明中，为部分抵消由于应力松弛、摩擦、张拉端锚具变形引起的及张拉台座之间的温差因素产生的应力损失，σcon允许提高0.05f ptk(预应力筋极限抗拉强度标准值)。 1、张拉端锚具变形引起的应力损失σs2 设张拉控制应力调整值为σcon，先张空心板梁预制张拉锚固采用的是带螺母的锚具，张拉端与锚固端之间的距离为86m。根据《设计规范》第5.2.7
条的计算公式： σs2=∑△l×E y/l(其中E y=1.95×105MPa) σs2=1×1.95×105/86000=2.267(MPa) 2、混凝土加热养护时，预应力筋与台座之间的温差引起的应力损失σs3 因空心板梁预制施工时，我合同段采用土工布覆盖洒水养护，不采用蒸汽养生，故不考虑温差引起的应力损失，故意σs3=0。 3、应力松弛引起的应力损失σs5 先张空心板梁预制张拉时采用超张拉工艺，根据《设计规范》第5.2.10条，由钢筋松弛引起的应力损失为： σs5=0.045σcon 4、应力损失后的张拉控制应力调整值 设控制应力调整值σcon在考虑张拉端锚具变形引起的预应力损失及应力松弛引起的预应力损失后，钢绞线的应力为1395MPa，即：σcon-2.267-0.045σcon=1395 解得 σcon=1463.1（MP a）＜0.8 f ptk=1488（MP a） 符合设计规范要求，故取σcon=1463.1（MP a）。
预应力张拉千斤顶 在日常的预应力混凝土钢绞线张拉施工过程中，是配套千斤顶来具体实施的。其中，最重的一项工作是确定钢绞线在千斤顶中的工作长度。那么，怎样才能确定钢绞线的长度呢？具体是需要多少单位才是最合适的呢？ 预应力钢绞线在张拉千斤顶中的工作长度，一般是指在张拉千斤顶装入钢绞线后，从工具锚锚杯中心至预应力混凝土工作锚锚杯中心的距离，注意丈量时应将千斤顶安装好，装入钢线，基本打紧夹片，启动油泵，开始加油，在千斤顶活塞启动，即油压表指针闪动的瞬间即刻关闭加油阀，此时丈量工具锚锚杯中心至预应力混凝土工作锚锚杯中心的距离，即可确定为钢绞线在张拉千斤顶中的工作长度。有人直接丈量千斤顶的身长，作为钢绞线在张拉千斤顶中的工作长度，笔
者认为是错误的，因为一般千斤顶开启加油阀后活塞都是在活塞伸出千斤顶体外一段距离后才开始受力，且千斤顶在一般状态下活塞都是伸出千斤顶体外有一段距离的。 钢绞线在张拉千斤顶中的工作长度及张拉伸长值计算： 一般在预应力张拉时，原始记录中的伸长值，都是按千斤顶活塞的行程距离记录的，按此计算的钢绞线实测伸长值，是预应力混凝土中工作锚之前的钢绞线伸长值加钢绞线在张拉千斤顶中工作长度的伸长值之和，不是钢绞线纯在混凝土中工作长度的张拉伸长值。在计
算钢绞线张拉伸长值及张拉伸长率误差时应注意以下几个问题：1、计算预应力钢绞线理论伸长值时，若预应力钢绞线的计算长度已包括钢绞线在张拉千斤顶中的工作长度，就可直接用此计算的预应力钢绞线理论伸长值与按原始记录中数据计算的实测伸长值比较，来计算预应力钢绞线张拉伸长率误差。这是施工中常用的方法。 2、计算预应力钢绞线理论伸长值时，若预应力钢绞线的计算长度不包括钢绞线在张拉千斤顶中工作长度，在按原始记录中数据计算出实测伸长值后，还应减钢绞线在张拉千斤顶中工作长度的伸长值，然后才能按此伸长值与预应力钢绞线理论伸长值比较，去计算预应力钢绞线张拉伸长率误差。在预应力施工中，对钢绞线伸长值的量测记录和计算尤为重要。采用上述方法量测和计算的实际伸长值和理论伸长值在进行校核时其误差均不超过6%，符合规范的要求。但预应力施工中仍有许多现象难以准确分析，还需不断的摸索和总结。

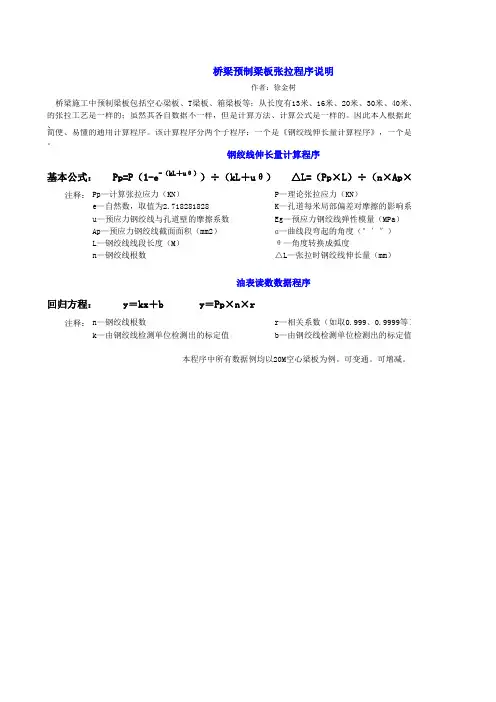

预应力张拉力计算 箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=139mm2，弹性模量Eg=1.95*105MPa，为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。 一、计算公式及参数 1、预应力平均张拉力计算公式及参数： 式中：Pp—预应力筋平均张拉力（N） P—预应力筋张拉端的张拉力（N） X—从张拉端至计算截面的孔道长度（m） θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad） k—孔道每米局部偏差对摩擦的影响系数：取0.0015 u—预应力筋与孔道壁的磨擦系数，取0.25 2、预应力筋的理论伸长值计算公式及参数： △L=PpL/（ApEp） 式中：Pp—预应力筋平均张拉力（N） L—预应力筋的长度（mm） Ap—预应力筋的截面面积（mm2），取139mm2 Ep—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2 二、伸长量计算： 1N1束一端的伸长量： 单根钢绞线张拉的张拉力P=0.75×1860×139=193905N X直=3.5m；X曲=2.35m； θ=4.323×π/180=0.25rad KX曲+uθ=0.0015×2.35+0.25×0.25=0.066 Pp=193905×（1-e-0.066）/0.066=187644N △L曲=PpL/（ApEp）=187644×2.35/（139×1.95×105）=16.3mm △L直=PpL/（ApEp）=187644×3.5/（139×1.95×105）=24.2mm △L曲+△L直=16.3+24.2=40.52 N2束一端的伸长量： 单根钢绞线张拉的张拉力：P=0.75×1860×139=193905N X直=0.75；X曲=2.25m； θ=14.335×π/180=0.2502 KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659 Pp=193905×（1－e-0.0659）/0.0659=187653N △L曲=PpL/（ApEp）=187653×2.25/（139×1.95×105）=15.6mm △L直=PpL/（ApEp）=187653×0.75/（139×1.95×105）=5.2mm （△L曲+△L直）*2=（15.6+5.2）*2=41.6mm 一、计算参数： 1、K—孔道每米局部偏差对摩擦的影响系数：取0.0015 2、u—预应力筋与孔道壁的摩擦系数：取0.25 3、Ap—预应力筋的实测截面面积：139mm2 4、Ep—预应力筋实测弹性模量：1.95×105N/mm2 5、锚下控制应力：σk=0.75Ryb=0.75×1860=1395N/mm2 6、单根钢绞线张拉端的张拉控制力：P=σkAp=193905N 7、千斤顶计算长度：60cm
m连续梁张拉控制应力 调整计算 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
新建成都至蒲江铁路工程C P Z Q-1标（DK6+190.0）成都西特大桥 (32+48+32)m连续梁纵向预应力筋 张拉控制应力调整计算 中国中铁二局 中铁二局股份有限公司 成都至蒲江铁路站前工程项目经理部 2014.05 成都 新建成都至蒲江铁路工程CPZQ-1标 （DK6+190.0）成都西特大桥 (32+48+32)m连续梁纵向预应力筋 张拉控制应力调整计算 计算： 复核： 审核： 中铁二局股份有限公司 成都至蒲江铁路站前工程项目经理部 2014.05 成都
目录
1编制依据 ⑴新建成都至蒲江铁路工程成都西特大桥（32+48+32）m双线预应力混凝土连续箱梁图号：《成蒲施桥-01-T-05》 ⑵国家和铁路总公司相关方针政策、规范、验收标准及施工指南等； ⑶中铁二局股份有限公司修建类似工程的经验。 2 适用范围 适用于新建成都至蒲江铁路站前工程成都西特大桥五联 （32+48+32）m连续梁纵向预应力体系。 3工程概况 本连续梁采用两向预应力体系，即为纵向、竖向。 ⑴纵向预应力筋采用抗拉强度标准值为fpk=1860Mpa，弹性模量为Ep=195Gpa，公称直径为15.20mm的高强度钢绞线。顶板、腹板及底板纵向预应力每根管道均采用9根/束；采用外径87mm，内径80mm金属波纹管成孔，M15A-9圆塔形锚具锚固，张拉千斤顶采用YCW250B。 ⑵梁体腹板中的竖向预应力筋采用公称直径25mm的预应力砼用螺纹钢筋（PSB830）（精轧螺纹钢筋），内径?35mm铁皮管成孔，YCW60B 型千斤顶张拉，JLM-32型锚具锚固。
预应力张拉力计算 CK0+667.275立交桥箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=139mm2，弹性模量Eg=1.95×105MP。为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。 一、计算公式及参数： 1、预应力平均张拉力计算公式及参数： 式中： Pp—预应力筋平均张拉力（N） P—预应力筋张拉端的张拉力（N） X—从张拉端至计算截面的孔道长度（m） θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad） k—孔道每米局部偏差对摩擦的影响系数：取0.0015 u—预应力筋与孔道壁的磨擦系数，取0.25 2、预应力筋的理论伸长值计算公式及参数： △L=PpL/（ApEp） 式中： Pp—预应力筋平均张拉力（N） L—预应力筋的长度（mm） Ap—预应力筋的截面面积（mm2），取139mm2 Ep—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2 二、伸长量计算： 1、N1束一端的伸长量： 单根钢绞线张拉的张拉力 P=0.75×1860×139=193905N X直=3.5m；X曲=2.35m θ=4.323×180=0.25rad KX曲+uθ=0.0015×2.35+0.25×0.25=0.066 Pp=193905×（1-e-0.066）/0.066=187644N △L曲=PpL/（ApEp）=187644×2.35/（139×1.95×105）=16.3mm △L直=PpL/（ApEp）=187644×3.5/（139×1.95×105）=24.2mm △L曲+△L直=16.3+24.2=40.5 2、N2束一端的伸长量： 单根钢绞线张拉的张拉力： P=0.75×1860×139=193905N X直=0.75；X曲=2.25m θ=14.335×π/180=0.2502 KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659
K8+840石坝中桥预应力空心板张拉控制计算 根据国道106线浏阳市大瑶至界口公路改建工程施工图设计第二合段下册石坝中桥施工图说明、图S4-5-12～图S4-5-21以及公路桥梁施工技术规范要求，计算如下： 1、 预应力平均张拉力计算公式： ()(1) kx p P e P kx μθμθ -+-= +① 式中： p P —预应力筋平均张拉力（N ） P —预应力筋张拉端的张拉力（N ） x —从张拉端至计算截面的孔道长度 μ—预应力筋与孔道壁的摩擦系数 θ—从张拉端至计算截面曲线孔道部分切线的夹角之和（rad ） k —孔道每束局部偏差对摩擦的影响系数 2、 预应力筋的理论伸长值L ?： p p p P L L A E ?= ② 式中： p P —预应力筋的平均张拉力（N ） L —预应力筋的长度（mm ） p A —预应力筋的截面面积（mm 2） p E —预应力筋的弹性模量（N/mm 2） 3、 预应力筋张拉端的张拉力P ： m p P R A =③ 式中： m R —由钢铰线试验报告提供的抗拉强度 4、 将公式①③代入公式②： ()()(1)(1)()kx kx p p p P e L RL e L kx A E kx E μθμθμθμθ-+-+--?=?=++ 5、 由公路桥涵施工技术规范附表G-8取：0.0015,0.25k μ==。由钢铰线试验报告 得：1920m R Mpa =。由钢铰线出厂合格证明得：195p E Gpa =。由图纸得： 127.828,15656,15607x m L mm L mm ===。
⑴ 3束钢铰线理论伸长值： 9(0.00157.8280.25)180 3 192015656(1) 150.99 (0.00157.8280.25)19510180 e L mm ππ-?+? ?-?= =?+??? 钢铰线一端理论伸长值175.4L mm ?=。 ⑵ 4束钢铰线理论伸长值： 4(0.00157.8040.25)180 3 192015607(1) 151.54 (0.00157.8040.25)19510180 e L mm ππ-?+? ?-?= =?+??? 钢铰线一端理论伸长值275.7L mm ?=。 6、 钢铰线单根公称直径140mm 2 ⑴ 3束钢铰线张拉力119201403806400806.4m p P R A N KN ==??==，即张 拉力1806.4P KN =时，钢铰线一端理论伸长值175.4L mm ?=，根据千斤顶标定报告得荷载与油压表读数的线性回归方程知： ① 千斤顶编号904121（100T ），油压表编号30068K ： 20.05190.0504(R =0.9999y x =+相关系数） 806.4,0.0519806.40.050441.903x KN y Mpa ==?+=当时。 ② 千斤顶编号904121（100T ），油压表编号30178K ： 20.05190.04601(R =0.9999y x =+相关系数） 806.4,0.0519806.40.0460141.898x KN y Mpa ==?+=当时。 根据公式②知：10%20%p p P P ??、的力得到理论伸长值为10%L 20%L ??、。 张拉力为10%p P ?时：L=10%L=10%75.4=7.54mm ??? 实际张拉控制值与理论控制值在±6%，即控制值=7.54×（±6%）=±0.452mm 。 张拉力为20%p P ?时：L=20%L=20%75.4=15.08mm ??? 实际张拉控制值与理论控制值在±6%，即控制值=15.08×（±6%）=±0.905mm 。 张拉力为100%p P ?时：L=75.4mm ? 实际张拉控制值与理论控制值在±6%，即控制值=75.4×（±6%）=±4.524mm 。 ⑵ 4束钢铰线张拉力1192014010752001075.2m p P R A N KN ==??==，即张 拉力11075.2P KN =时，钢铰线一端理论伸长值175.7L mm ?=，根据千斤顶

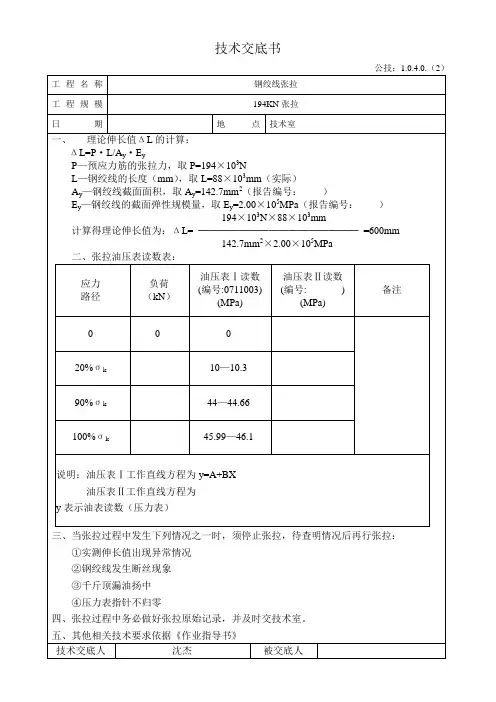

Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 预应力钢绞线张拉技术交底(标 准版)
预应力钢绞线张拉技术交底(标准版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 一、预应力施工 每片预制梁张拉施工前由试验室检测同体养护试件强度，试件强度必须达到砼设计强度90%时方可进行张拉，张拉前必须报项目部技术科。 （一）钢绞线的下料、编束和穿束及锚具安装 1、下料 钢绞线的下料长度按设计图中的下料长度进行下料，下料长度计算时加上张拉时需要的工作长度。 钢绞线下料采用砂轮锯切割，在切口处两端20mm范围内用细铁丝绑扎，防止头部松散，禁止电、气焊切割，以防热损伤。 2、编束 按设计预应力钢束编束。编束前对钢绞线进行梳整分根，并将每根钢绞线编码标在两端，编束后用18-20#铁丝将其绑扎牢固，绑扎间距为1~1.5m，编扎成束的钢绞线做到顺直无扭转。成束的钢绞线按编
号分类存放。为便于穿束，将穿入端用胶纸加以包裹。 3、穿束 钢绞线在穿束前，检查外表是否有刻痕、烧伤等情况，如有更换后才能穿束；钢绞线也可逐根将钢绞线穿入管道内。 4、锚具安装 安装锚具前清除锚垫板及孔口处浮浆，使锚具与锚垫板密贴，避免锚下预应力损失。安装时锚具、千斤顶、孔道三对中，工具锚、工作锚的夹片均匀打紧并外露一致。 （二）钢绞线的张拉工艺 钢绞线预应力张拉，必须按设计图中钢束张拉程序进行，钢束张拉顺序为N1、N3、N2、N4钢束，采取两端同时对称张拉，边梁张拉时先张拉外侧N1钢束以减少因梁体自身两侧刚度不同产生的平弯。为保证在满足张拉力的情况下伸长值能够保证在6％误差范围内，首片梁张拉时现场实测孔道摩擦损失值，具体操作为在预应力钢绞线两端各安装一台千斤顶，测试时首先将固定端千斤顶的油缸拉出少许，并将回油阀关死，然后开动千斤顶进行张拉，当张拉端压力表读数达到设计预定的张拉力时，读出固定端压力表读数并换成张拉力。两端张拉力差即为孔道摩擦损失。张拉程序如下：
