电梯楼层显示器的设置及使用

电梯楼层显示器的设置及使用
电梯楼层显示器的设置及使用

JS-L2000电梯楼层显示器

使

2006年2月

一、概述

本机是通过光电传感器对电梯运行状态进行采样,将电梯实时运行状态以中文字符形式(电梯名称、楼层号、上行下行或暂停)叠加于视频信号,动态记录电梯运行状态的

设备。由于采用高性能视频集成电路和汉字

芯片、先进的贴片工艺,因此有体积小、重

量轻、采集信号稳定性高等优点,并有中英

文或数字叠加命名各部电梯。本机安装方便,

直接安装在电梯桥厢顶上,方便与摄像机连

接,现场不需任何调试。由于采用人性化设

计,可脱机进行显示参数的静态设置。本机

适用于任何电梯。

二、主要功能

1、最大显示楼层数:地下9层~地面99

层;

2、有电梯运行状态指示:电梯名称、上行、

下行、暂停、楼层号;

3、由于采用光电传感器对电梯运行状态进行

采样,因而采样稳定准确,设备抗干扰性强,

可靠性高;

4、图像、汉字字符叠加显示稳定,能准确显

示电梯运行的数据,并可设置显示位置;

5、安装方便

由于本机设计的独特性,只需将该设备的

光电传感器安装在电梯轿厢顶部平层块二

侧,主机放置在轿厢顶部即可,无需进行任

何调试;

6.脱机调试设置参数

由于采用独特的设计思想,菜单编程完全

人性化,在办公室内只需连接摄像机、监视

器,就能完成参数设置;也可通过主机LED 显示进行参数设置。无须现场调试,完全免维护;

7.不受电梯停电影响,断电后能保存运行时参数,并能自动修正显示参数;

8.可安装在任何品牌的电梯上。

三、安装说明:

系统连接图

1

图 1

由于本机采用分离式光电传感器,因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧,电梯楼层显示器主机安装在电梯桥厢顶上,电梯正常停稳时平层指示

灯亮即可。安装方法:(1)将电梯楼层显示

器主机安装在电梯桥厢顶上,接通电源。(2)

将一对光电传感器安装在感应平层的装置铁

架上,分别处于平层块的二侧。(3)调整二

侧光电传感器位置,使电梯正常停稳时,主

机上平层指示灯亮即可。

注意:正确的安装必须是:平层块不在传

感器中间时,平层指示灯熄灭,在电梯正常

停稳时平层指示灯亮。

四、参数设置

将本机的视频输入接摄像设备,视频输

出与任何显示设备的输入端连接(PAL制),

即可进行显示参数设置

2

机器的正面如图示:

图 2

设置键说明如下:

设置—设置确认键

向上—光标或参数选择键

向下—光标或参数选择键

按住“设置”键3秒后,进入参数设置,屏

幕显示如下:

位置:下

退出

显示菜单说明:

楼层: 需要显示的楼层设置 B9层,B8层...B1层,G层,01层, 02层, 03层 (99)

层(地下9层~地面99层)

文字: 电梯名称设置

“--”代表电梯编号:2位英文字符、空格、数字组成(0,1,…9,A,B…Z,空格)“XX”代表电梯类别:2—3位汉字组成(号梯,消防梯,客梯,货梯,观光梯)显示: 电梯名称显示开关(有效---显示文字无效---不显示文字)

位置: 电梯运行状况和电梯名称显示位置

设置 (下---屏幕下方,上---屏幕上方)

退出: 退出菜单

3

现进行下列设置:

电梯运停楼层:地下2、地下1层、地上1、

5-12、15-16层

文字: 15 客梯

文字显示与否:显示

显示位置:电梯运行状况及文字显示

在监视器上方

1、电梯楼层设置

①、按住“设置”键3秒后屏幕出现图3菜

②、按“向上”或“向下”键,使光标指向→

楼层:START

③、按“设置”键,屏幕出现→楼层: B9

④、按“向上”键7次(→楼层:B9层→…

→楼层:B2层)→按“设置”(完成设定地下

二层)→按“向上”键1次(→楼层:B1层)

→“设置”→“向上”键2次(→楼层:01

层)→“设置”→“向上”键4下(→

楼层:05层)→“设置”→“向上”键1

次(→楼层:06层)→“设置”…(→楼层:15

层)“设置”→“向上”键1次(→楼层:16

层)

→“设置”(完成楼层设置)→按“设置”3秒,光标回到菜单选项。

说明:按“向上”键,楼层数循环改变(…→99层→B9层→B8层→…98层),“向下”键,楼层数循环改变(…→B9层→99层→98层→…B8层)。

连续按“向上”键,即跳过运停的楼层设置,按“向下”键,可退回到最后“设置”的楼层进行设置。

★特别说明:进行电梯楼层设置时,主机上LED同步显示所设定楼层数,闪烁显示时

表示可设定所停楼层。

▲注意:退出楼层设置后再次按“设置”键进入楼层设置时,必须重新设置一遍,原设

置数据不保留。

2、文字(电梯编号及类别)设置:

按“向上”或“向下”键,使光标指向→

文字:-- 号梯

按“设置”键,屏幕进入编号设置→文字: ▌

- 号梯,光标处于第一个字符并闪烁(初始

编号为2位空格)

按“向上”或“向下”键选“1”→文字:1- 号

梯→“设置”(完成数字1输入,光标下移一

位) →文字:1▌号梯→按“向上”或“向下”

键选“5”→文字:15 号梯→“设置”(完成

数字5输入,完成编号设置。光标下移一位

到“号梯”,

4

并闪烁)→文字:15号梯→按“向上”或“向

下”键选“客梯”→“设置”(完成电梯类

别“客梯”设置),光标返回设置菜单。

3、文字显示开关

①、按“向上”或“向下”键,使光标

指向→显示:有效

按“设置”键选择→显示:有效 (按“设

置”键可改变“有效”<=>“无效”)

4、信息显示位置设置:

按“向上”或“向下”键,使光标指向→

位置:下

按“设置”键选择→位置:上 (按“设

置”键可使显示位置上下互换“上”<=>“下”)

5、退出参数设置:

按“向上”或“向下”键,使光标指向→退出,按“设置”键推出,此时屏幕显示:电梯名称:15 客梯停在15层(如图 4)

五、技术参数

上海创均电子有限发展公司联系人:王手机号;

电梯楼层显示电路

安徽机电职业技术学院 班级电子3122 学号 1301123045 学生姓名王新耀 专业应用电子技术 系别电气工程系 指导教师卫老师,黄老师

电梯楼层显示电路 1 设计目的 电子技术课程设计是电子信息工程系三个专业的公共课程设计,是模拟电子技术、数字电子技术课程结束后进行的教学环节。其目的是: 1、培养理论联系实际的正确设计思想,训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。 2、学习较复杂的电子系统设计的一般方法,了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力,由学生自行设计、自行制作和自行调试。 3、进行基本技术技能训练,如基本仪器仪表的使用,常用元器件的识别、测量、熟练运用的能力,掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。 4、培养学生的创新能力。 2 技术指标与设计要求 利用可逆计数器,译码器,数码管等器件,模拟电梯楼层显示 1、技术指标 (1)实现十层电梯楼层显示电路 (2)电梯每经过一层,“楼层信号”输入一个脉冲。电梯上升时“上升”为高电平,“下降”为低电平,下降时相反。 2、设计要求 (1)按照任务书要求,进行电路设计,给出原理框图; (2)根据原理框图,进行整体电路设计; (3)选择主要单元器件、单元电路,给出选择方法与选择理由;

(4)安装、设计电路,实现预期功能; (5)提交格式符合要求、内容完整的设计报告。 3 总体设计 图1:总体框图 1.设计构想 利用555构成的多谐振荡电路,震荡周期约为1秒,当脉冲上升沿来临时,即表示电梯到达上一层或下一层;74LS192为十进制可逆计数器,用来计算电梯所在层数,即当一个上升沿来临时,计数器加或减一,表示电梯上升或下降了一层;74HC4511为译码器,其输入端与74LS192输出端相连,输出端与7段式数码管相连,计数器输出值经译码后,由数码管显示当时所在的楼层数。 2.设计所需器件: 电阻: 100 KΩ×1 20 KΩ×1 470 Ω×9 200 Ω×1 560 Ω×1 电容: 10μF×1 10pF×2 10nF×1(104) 集成块: 555×1 74LS192×1 74LS32×1 74HC4511×1 74LS74×1 74LS00×2 其他: 数码管×1

电梯楼显

济南智嵌电梯楼层显示器可以在电梯监控画面上叠加显示时间、日期、电梯名称、所在楼层、运行方向和状态等信息,并且当电梯卡层时,在监控画面上自动闪烁报警,并发短信到客户指定的负责人,可以第一时间确认电梯所处精确位置,从而快速有效的实时营救,济南智嵌测控生产的电梯楼层显示器不同于传统的电梯液晶显示器。 智嵌电梯楼显详细参数: 产品名称电梯楼层显示器 型号NE-DT-7014 摄像机支持所有摄像机 显示特效自动反白显示 字库信息GB2312全字库,位置可调 工作温湿度温度(-40℃—80℃),湿度(<95%) 通信接口网口(10-100M自适应) 电压功耗DC12V(<3W) 设备尺寸(mm)124×132×28 支持电梯支持各品牌电梯 POE供电可选择POE对设备供电(配备POE模块可使用网线进行供电) 光电隔离系统产品采用光电隔离技术,不干扰相关设备工作 叠加效果:

产品功能: ◆有效解决看不到楼层信息 ◆有效解决电梯监控存在盲点 ◆有效解决显示器发生故障 ◆有效解决无短信报警功能 大部分电梯内都装有监控摄像头,但济南智嵌测控产品研发专家发现,即使安装有摄像头,当发生电梯故障时,被困人员仍不能得到及时解救,主要存在以下问题:电梯楼层显示不清:电梯内液晶显示屏损坏或缺失,无法知道电梯所在楼层位置,即使在电梯轿厢内安装了楼层液晶显示屏,但因液晶屏安装过高或过低等角度问题

或有乘客遮挡,造成在监控视频上并不能清楚的看到电梯运行所在楼层数,发生电梯事故时不能提供有效信息。 电梯监控安全盲点:电梯监控只能看到画面,无电梯状态、报警信息显示;出现故障时,判断电梯所在楼层往往花费很长时间,甚至会错过最佳救援时间。 产品细节:

电梯楼层显示讲解

电子技术课程设计报告 学院:信息工程学院 _____ 专业班级:自动化113班______ 学生姓名:张蒋航秦蕊______ 指导教师:谢新开___ ______ 完成时间: 2014年3月27日___ 成绩:_____________________ 评阅意见:

摘要 (3) 一、设计要求 (4) 二、设计目的 (4) 三、设计的具体实现 (4) 1、系统概述 (4) 1.1电路原理图 (4) 1.2整体设计及流程图 (5) 2、单元电路的设计分析 (6) 2.1 555定时器构成多谐振荡器 (6) 2.2可逆计数器74LS192 (7) 2.3与门74LS32 (9) 2.4译码显示单元电路——译码器74HC4511、数码管 (9) 3、电路的安装与调试 (11) 3.1总体调试 (11) 3.2单元电路调试 (11) 4、结束语 (11) 四、附录 (12) 4.1电路元件清单 (12) 4.2参考文献 (13)

随着经济的高速发展,微电子技术、计算机技术数电技术也得到了迅速发展。电梯是随着高层建筑的兴建而发展起来的一种垂直运输工具。多层厂房和多层仓库需要有货梯;高层住宅需要有住宅梯;百货大楼和宾馆需要有客梯,自动扶梯等。在现代社会,电梯已像汽车、轮船一样,成为人类不可缺少的交通运输工具。据统计,美国每天乘电梯的人次多于乘载其它交通工具的人数。 当今世界,电梯的使用量已成为衡量现代化程度的标志之一。本文利用555定时器构成的施密特触发器来作为控制电梯按钮(即触发电平),经过可逆计数器74LS192以及译码器74HC4511来实现电梯的上升或下降。利用共阴极数码管来显示所到楼层数,以此来设计了一个十层电梯显示系统。 关键词:可逆计数器74LS192、译码器74HC4511、555定时器、与门74LS32、数码管

电梯楼层显示器工作原理、电梯楼层显示器如何安装

电梯楼层显示器 目录 电梯楼层显示器 (1) 1、产品介绍 (3) 1.1电梯楼层显示器简介 (3) 1.2产品功能特色 (3) 1.3解决电梯监控中4个关键问题 (3) 1.4订货型号 (4) 2、结构与参数 (4) 2.1工作原理 (4) 2.2字符叠加器结构和功能 (5) 2.3技术参数 (7) 3、设备安装 (8) 3.1电源 (9) 3.2视频信号连接 (9) 3.3光电传感器安装 (9) 4、系统设置 (10) 5、软件功能介绍 (12) 6、联系方式 (15) 7、更新历史 (15)

1、产品介绍 1.1电梯楼层显示器简介 电梯楼层字符叠加器及电梯楼层显示器是用来监控和显示电梯运行状态的设备,适用于有电视监控的大厦电梯,在不改变电梯现有电器线路的情况下,通过光电采集器采集数据,能在电视监视器上指示电梯所在楼层数、运行方向、停止、故障和电梯名称等,同时可以叠加时间日期,可任意定义显示文字和图形。 准确知道电梯当前所在的楼层有利于小区监控的集中管理,对于出入电梯的人员进行监看,或保留录像以备日后查阅,一旦电梯故障,方便维修人员知道电梯所在楼层,从而及时处理,若有案件发生,也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。 1.2产品功能特色 1、使用专业的电梯级别的光电传感器,具有高灵敏性和高稳定性; 2、光电传感器在本产品上直接取电,无需再额外为传感器提供电源; 3、最大显示楼层数:地下50层~地面200层; 4、电梯运行状态指示:上行、下行、暂停、楼层号、故障,显示位置任意设置,显示的图标任意设置。 5、可叠加电梯名称、日期、时间,电梯名称的字数不限制,显示位置任意设置,日期时间的位置任意设置。 6、独特的故障检测显示功能:能自动检测正常运行中的电梯故障,并将故障信息以闪烁的字符叠加在监控图像上,能根据显示信息确定故障电梯停靠位置,提醒监控人员、方便维修人员。 7、由于采用光电传感器对电梯运行状态进行采样,因而采样稳定准确,设备抗干扰性强,可靠性高。 8、图像、汉字字符叠加显示稳定,能准确显示电梯运行的数据,免费提供设置软件进行设置,操作简单。 9、安装方便:由于本机设计的独特性,只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧,主机放置在轿厢顶部即可,无需进行任何调试。 10、脱机调试设置参数:使用配送的软件,在办公室内只需连接摄像机、监视器,就能完成参数设置;无须现场调试,完全免维护。 11、不受电梯停电影响,断电后能保存运行时参数,并能自动修正显示参数。 12、可安装在任何品牌的电梯上。 13、独特的一进三出视频线路,具有环通功能,模块断电也不丢失监控视频。 14、可根据需要设置夹层和跳层,确保显示正确。 15、监控摄像头无视频输出时,仍可自行产生视频,显示楼层信息。(仅限NE-DT-90) 16、系统升级功能,软件改动无需返厂,客户即可进行升级操作 1.3解决电梯监控中4个关键问题 1、电梯内液晶屏损坏或残缺,无法知道电梯楼层位置; 2、液晶屏安装位置过高或过低,摄像机无法兼顾; 3、字体小、色散、摄像分辨率不足,导致楼层信息不清等; 4、刻意遮挡摄像机,无法看到电梯内情况。

电梯楼层显示使用说明

电梯楼层显示器 使 用 说 明 书2007年2月一、概述 本机是通过光电传感器对电梯运行状态进行采样,将 电梯实时运行状态以中文字符形式(电梯名称、楼层号、 上行下行或暂停)叠加于视频信号,动态记录电梯运行状 态的设备。由于采用高性能视频集成电路和汉字芯片、先 进的贴片工艺,因此有体积小、重量轻、采集信号稳定性 高等优点,并有中英文或数字叠加命名各部电梯。本机安 装方便,直接安装在电梯桥厢顶上,方便与摄像机连接, 现场不需任何调试。由于采用人性化设计,可脱机进行显 示参数的静态设置。本机适用于任何电梯。 二、主要功能 1、最大显示楼层数:地下9层~地面99层; 2、有电梯运行状态指示:电梯名称、上行、下行、暂停、 楼层号; 3、由于采用光电传感器对电梯运行状态进行采样,因而采 样稳定准确,设备抗干扰性强,可靠性高; 4、图像、汉字字符叠加显示稳定,能准确显示电梯运行的 数据,并可设置显示位置; 5、安装方便 由于本机设计的独特性,只需将该设备的光电传感器 安装在电梯轿厢顶部平层块二侧,主机放置在轿厢顶部即 可,无需进行任何调试; 6.脱机调试设置参数 由于采用独特的设计思想,菜单编程完全人性化, 在办公室内只需连接摄像机、监视器,就能完成参数设置; 也可通过主机LED显示进行参数设置。无须现场调试,完 全免维护; 7.不受电梯停电影响,断电后能保存运行时参数,并能自 动修正显示参数; 8.可安装在任何品牌的电梯上。 三、安装说明: 系统连接图 1 图1 由于本机采用分离式光电传感器,因此只需将一对光 电传感器安装在电梯桥厢顶上感应平层块的二侧,电梯楼 层显示器主机安装在电梯桥厢顶上,电梯正常停稳时平层 指示灯亮即可。安装方法:(1)将电梯楼层显示器主机安 装在电梯桥厢顶上,接通电源。(2)将一对光电传感器安

电梯楼层显示器的设置及使用

JS-L2000电梯楼层显示器 使 用 说 明 书 2006年2月 一、概述 本机是通过光电传感器对电梯运行状态进行采样,将电梯实时运行状态以中文字符形式(电梯名称、楼层号、上行下行或暂停)叠加于视频信号,动态记录电梯运行状态的 设备。由于采用高性能视频集成电路和汉字 芯片、先进的贴片工艺,因此有体积小、重 量轻、采集信号稳定性高等优点,并有中英 文或数字叠加命名各部电梯。本机安装方便, 直接安装在电梯桥厢顶上,方便与摄像机连 接,现场不需任何调试。由于采用人性化设 计,可脱机进行显示参数的静态设置。本机 适用于任何电梯。 二、主要功能 1、最大显示楼层数:地下9层~地面99 层; 2、有电梯运行状态指示:电梯名称、上行、 下行、暂停、楼层号; 3、由于采用光电传感器对电梯运行状态进行 采样,因而采样稳定准确,设备抗干扰性强, 可靠性高; 4、图像、汉字字符叠加显示稳定,能准确显 示电梯运行的数据,并可设置显示位置; 5、安装方便 由于本机设计的独特性,只需将该设备的 光电传感器安装在电梯轿厢顶部平层块二 侧,主机放置在轿厢顶部即可,无需进行任 何调试; 6.脱机调试设置参数 由于采用独特的设计思想,菜单编程完全 人性化,在办公室内只需连接摄像机、监视

器,就能完成参数设置;也可通过主机LED 显示进行参数设置。无须现场调试,完全免维护; 7.不受电梯停电影响,断电后能保存运行时参数,并能自动修正显示参数; 8.可安装在任何品牌的电梯上。 三、安装说明: 系统连接图 1 图 1 由于本机采用分离式光电传感器,因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧,电梯楼层显示器主机安装在电梯桥厢顶上,电梯正常停稳时平层指示 灯亮即可。安装方法:(1)将电梯楼层显示 器主机安装在电梯桥厢顶上,接通电源。(2) 将一对光电传感器安装在感应平层的装置铁 架上,分别处于平层块的二侧。(3)调整二 侧光电传感器位置,使电梯正常停稳时,主 机上平层指示灯亮即可。 注意:正确的安装必须是:平层块不在传 感器中间时,平层指示灯熄灭,在电梯正常 停稳时平层指示灯亮。 四、参数设置 将本机的视频输入接摄像设备,视频输 出与任何显示设备的输入端连接(PAL制), 即可进行显示参数设置 2 机器的正面如图示: 图 2 设置键说明如下: 设置—设置确认键 向上—光标或参数选择键 向下—光标或参数选择键 按住“设置”键3秒后,进入参数设置,屏 幕显示如下:

八层电梯楼层定位及显示的梯形图控制程序与调试

现代控制技术及PLC控制课程设计 姓名 学号 2 班级机电 专业机械电子工程 院别机械工程学院 指导教师

八层电梯楼层定位及显示的梯形图控制程序与调试设计 摘要 随着微处理器、计算机和数字通技术的飞速发展,计算机控制已经扩展到了几乎所有的工业领域.当前用于工业控制的计算机可以分为几类,例如可编程序控制器、基于PC总线的工业控制计算机、基于单片机的测控装置、用于模拟量闭环控制的可编程序调节器、集散控制系统和现场总线控制系统等。 现代社会要求制造业对市场需求作出迅速的反应,生产出小批量、多品种、多规格、低成本和高质量的产品,为了满足这一需求,生产设备和自动生产线的控制系统具有极高的可靠性和灵活性,可编程序控制器正是顺应这一要求出现的,它是以微处理器为基础的通用工业控制装置。 PLC的应用面广、功能强大、使用方便,是当代工业自动化的主要设备之一。PLC 已经广泛的应用在各种机械设备和生产过程的自动控制系统中,PLC在其他领域,例如民用和家庭自动化的应用也得到了迅速的发展。 本次以设计八层电梯楼层定位及显示的梯形图控制程序及调试。并用九段码编码来显示相应的楼层。通过这次设计,要对PLC进行进一步的了解和操作练习,并设计出时序图、顺序功能图、梯形图程序,对其控制过程加以工作原理说明。

目录 第一章课程设计任务与要求 (1) §1.1 控制要求 (1) §1.2 任务要求 (1) 第二章九段码编码示意图、真值表、I/O编址 (2) §2.1 九段数码管编码示意图 (2) §2.2 九段数码编码真值表 (2) §2.3 I/O编址 (3) §2.4 器件选择 (4) 第三章 PLC控制梯形图及硬件接线图 (5) §3.1 控制梯形图 (5) §3.2 语句表 (9) §3.3 流程图 (11) §3.4 硬件接线图 (12) 第四章设计总结 (13) 参考文献 (14)

电梯楼层显示使用说明-F7107

LC-F7107电梯楼层显示器 使 用 说 明 书 2010年2月一、概述 本机是通过光电传感器对电梯运行状态进行采样,将 电梯实时运行状态以中文字符形式(电梯名称、楼层号、 上行下行或暂停)叠加于视频信号,动态记录电梯运行状 态的设备。由于采用高性能视频集成电路和汉字芯片、先 进的贴片工艺,因此有体积小、重量轻、采集信号稳定性 高等优点,并有中英文或数字叠加命名各部电梯。本机安 装方便,直接安装在电梯桥厢顶上,方便与摄像机连接, 现场不需任何调试。由于采用人性化设计,可脱机进行显 示参数的静态设置。本机适用于任何电梯。 二、主要功能 1、最大显示楼层数:地下9层~地面99层; 2、有电梯运行状态指示:电梯名称、上行、下行、暂停、 楼层号; 3、由于采用光电传感器对电梯运行状态进行采样,因而采 样稳定准确,设备抗干扰性强,可靠性高; 4、图像、汉字字符叠加显示稳定,能准确显示电梯运行的 数据,并可设置显示位置; 5、安装方便 由于本机设计的独特性,只需将该设备的光电传感器 安装在电梯轿厢顶部平层块二侧,主机放置在轿厢顶部即 可,无需进行任何调试; 6.脱机调试设置参数 由于采用独特的设计思想,菜单编程完全人性化,在办 公室内只需连接摄像机、监视器,就能完成参数设置;也 可通过主机LED显示进行参数设置。无须现场调试,完全 免维护; 7.不受电梯停电影响,断电后能保存运行时参数,并能自 动修正显示参数; 8.可安装在任何品牌的电梯上。 三、安装说明: 系统连接图 1 图1 由于本机采用分离式光电传感器,因此只需将一对光 电传感器安装在电梯桥厢顶上感应平层块的二侧,电梯楼 层显示器主机安装在电梯桥厢顶上,电梯正常停稳时平层 指示灯亮即可。安装方法:(1)将电梯楼层显示器主机安 装在电梯桥厢顶上,接通电源。(2)将一对光电传感器安 装在感应平层的装置铁架上,分别处于平层块的二侧。(3) 调整二侧光电传感器位置,使电梯正常停稳时,主机上平 层指示灯亮即可。 注意:正确的安装必须是:平层块不在传感器中间时, 平层指示灯熄灭,在电梯正常停稳时平层指示灯亮。 四、参数设置 将本机的视频输入接摄像设备,视频输出与任何显 示设备的输入端连接(PAL制),即可进行显示参数设置 2

基于组态软件实现八层电梯楼层定位及显示

MCGS组态课程设计 题目基于组态软件实现八层电梯楼层定位及显示学号 姓名 同组人 专业班级09自动化(1)班 学院电气工程学院 指导教师 成绩

基于组态软件实现八层电梯楼层定位及显示 摘要随着城市化进程的加速,电梯已成为人们日常生活中不可缺少的交通工具,其运行的可靠性也成为人们关注的焦点,所以开发和研制电梯监控系统具有十分重要的现实意义。电梯监控的目的在于以最少的人员配备来加强对电梯的管理,提供较为直观、清晰、准确的电梯运行状态,进而为维修和故障诊断提供多方面的可能性,充分提高系统的工作效率。 为了进一步对电梯工作状态的了解,本文利用MCGS组态软件,编制组态动画,模拟的实现对电梯运行过程的监视,对电梯的实时控制和不同楼层跳转,来实现直观、准确地反映电梯实际运行状态。 关键词电梯,MCGS,监控系统,楼层跳转 ABSTRACT With the acceleration of urbanization, the elevator has become an indispensable people daily life of transportation, the operation reliability of also becomes the focus of attention, therefore the development and research the elevator control system has very important practical significance. The aim of the elevator control with the fewest number of personnel is to strengthen the management of the elevator, provide more intuitive, clear and accurate elevator status, then for maintenance and fault diagnosis for various possibilities, fully improve the working efficiency of the system. In order to further the understanding of the work of the state on the elevator, This paper on MCGS software, prepares configuration animation, to achieve the operation process of the elevator surveillance of the simulation,but at the same

电梯楼层显示器的设置及使用

电梯楼层显示器的设置 及使用 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]

JS-L2000电梯楼层显示器 使 用 说 明 书 2006年2月 一、概述 本机是通过光电传感器对电梯运行状态进行采样,将电梯实时运行状态以中文字符形式(电梯名称、楼层号、上行下行或暂停)叠加于视频信号,动态记录电梯运行状 态的设备。由于采用高性能视频集成电路和 汉字芯片、先进的贴片工艺,因此有体积 小、重量轻、采集信号稳定性高等优点,并 有中英文或数字叠加命名各部电梯。本机安 装方便,直接安装在电梯桥厢顶上,方便与 摄像机连接,现场不需任何调试。由于采用 人性化设计,可脱机进行显示参数的静态设 置。本机适用于任何电梯。 二、主要功能 1、最大显示楼层数:地下9层~地面99 层; 2、有电梯运行状态指示:电梯名称、上 行、下行、暂停、楼层号; 3、由于采用光电传感器对电梯运行状态进 行采样,因而采样稳定准确,设备抗干扰性 强,可靠性高; 4、图像、汉字字符叠加显示稳定,能准确 显示电梯运行的数据,并可设置显示位置; 5、安装方便 由于本机设计的独特性,只需将该设备 的光电传感器安装在电梯轿厢顶部平层块二 侧,主机放置在轿厢顶部即可,无需进行任 何调试; 6.脱机调试设置参数 由于采用独特的设计思想,菜单编程完 全人性化,在办公室内只需连接摄像机、监

视器,就能完成参数设置;也可通过主机LED显示进行参数设置。无须现场调试,完全免维护; 7.不受电梯停电影响,断电后能保存运行时参数,并能自动修正显示参数; 8.可安装在任何品牌的电梯上。 三、安装说明: 系统连接图 1 图 1 由于本机采用分离式光电传感器,因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧,电梯楼层显示器主机安装在电梯桥厢顶上,电梯正常停稳时平层指 示灯亮即可。安装方法:(1)将电梯楼层 显示器主机安装在电梯桥厢顶上,接通电 源。(2)将一对光电传感器安装在感应平 层的装置铁架上,分别处于平层块的二侧。 (3)调整二侧光电传感器位置,使电梯正 常停稳时,主机上平层指示灯亮即可。 注意:正确的安装必须是:平层块不在 传感器中间时,平层指示灯熄灭,在电梯正 常停稳时平层指示灯亮。 四、参数设置 将本机的视频输入接摄像设备,视频 输出与任何显示设备的输入端连接(PAL 制),即可进行显示参数设置 2 机器的正面如图示: 图 2 设置键说明如下: 设置—设置确认键 向上—光标或参数选择键 向下—光标或参数选择键 按住“设置”键3秒后,进入参数设置,屏 幕显示如下:

单片机课设 电梯楼层显示器设计

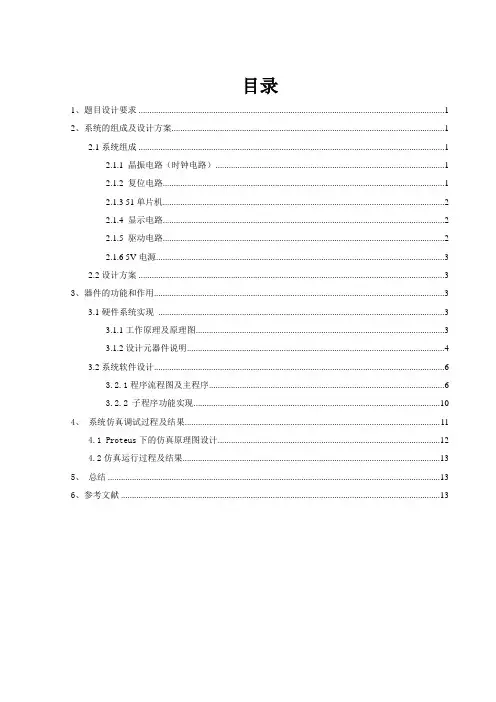

目录 1、题目设计要求 (1) 2、系统的组成及设计方案 (1) 2.1系统组成 (1) 2.1.1 晶振电路(时钟电路) (1) 2.1.2 复位电路 (1) 2.1.3 51单片机 (2) 2.1.4 显示电路 (2) 2.1.5 驱动电路 (2) 2.1.6 5V电源 (3) 2.2设计方案 (3) 3、器件的功能和作用 (3) 3.1硬件系统实现 (3) 3.1.1工作原理及原理图 (3) 3.1.2设计元器件说明 (4) 3.2系统软件设计 (6) 3.2.1程序流程图及主程序 (6) 3.2.2 子程序功能实现 (10) 4、系统仿真调试过程及结果 (11) 4.1 Proteus下的仿真原理图设计 (12) 4.2仿真运行过程及结果 (13) 5、总结 (13) 6、参考文献 (13)
