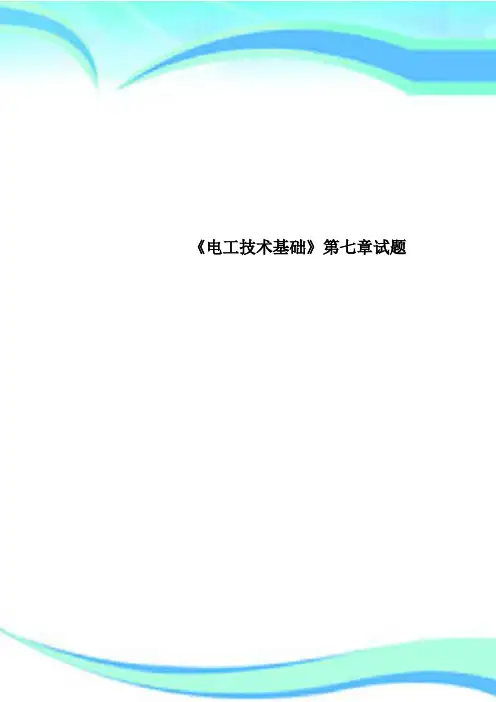

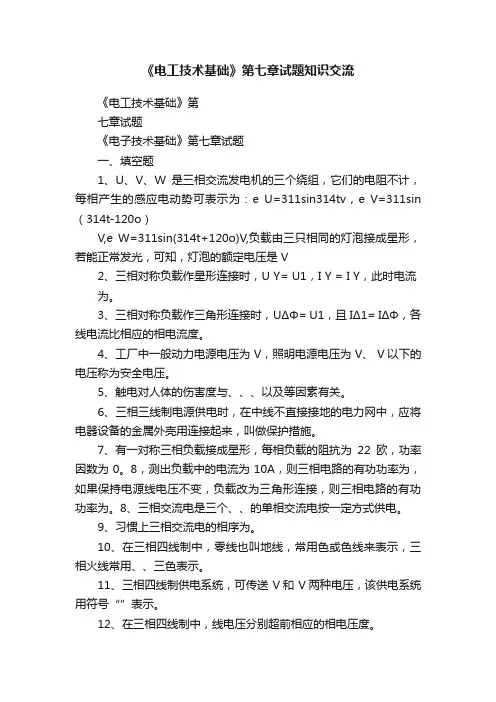

《电工技术基础》第
七章试题
《电子技术基础》第七章试题
一、填空题
1、U、V、W是三相交流发电机的三个绕组，它们的电阻不计，每相产生的感应电动势可表示为：e U=311sin314tv，e V=311sin（314t-120o）
V,e W=311sin(314t+120o)V,负载由三只相同的灯泡接成星形，若能正常发光，可知，灯泡的额定电压是 V
2、三相对称负载作星形连接时，U Y= U1，I Y = I Y，此时电流
为。
3、三相对称负载作三角形连接时，UΔΦ= U1，且IΔ1= IΔΦ，各线电流比相应的相电流度。
4、工厂中一般动力电源电压为 V，照明电源电压为 V、 V以下的电压称为安全电压。
5、触电对人体的伤害度与、、、以及等因素有关。
6、三相三线制电源供电时，在中线不直接接地的电力网中，应将电器设备的金属外壳用连接起来，叫做保护措施。
7、有一对称三相负载接成星形，每相负载的阻抗为22欧，功率因数为0。8，测出负载中的电流为10A，则三相电路的有功功率为，如果保持电源线电压不变，负载改为三角形连接，则三相电路的有功功率为。8、三相交流电是三个、、的单相交流电按一定方式供电。
9、习惯上三相交流电的相序为。
10、在三相四线制中，零线也叫地线，常用色或色线来表示，三相火线常用、、三色表示。
11、三相四线制供电系统，可传送 V和 V两种电压，该供电系统用符号“”表示。
12、在三相四线制中，线电压分别超前相应的相电压度。
13、当三相负载对称时，三相功率的计算式为。
14、发电机是利用原理制成的，它是其他形式的能转换为电能的设备。
15、电动机按使用电源相数不同分为和，在电动机中，鼠笼式电动机结构简单，价格低廉，运行可靠，使用极为广泛。
16、鼠笼式电动机主要由和两部分组成，前者由和组成，后者由、、和组成。
17、电动机定子绕组是由若干线圈组成的三相绕组，每组绕组有两个引出线端，分别叫首端和尾端，三个首端分别用、、表示，三个尾端分别用、、表示。
18、旋转磁场的转速计算公式为。
仅供学习与交流，如有侵权请联系网站删除谢谢2
19、在一般情况下，当电动机的容量小于 kW时或其容量不超过电源变压器容量的时，可允许全压启动。
20、三相异步电动机降压启动有、，一般情况下，很少使用，功率在75kW以下的鼠笼式异步电动机，比较广泛的使用降压启动。
21、单相异步电动机的旋转方向和旋转磁场的方向，而旋转磁场的方向又与，所以，要使电动机反转只要。
22、由于异步电动机绕组的直流电阻值大于绕组的直流电阻值。
23、某三相异步电动机在额定状态下运行，转速是1430r/min，电源频率是50Hz，那么它的旋转磁场转速是，磁极对数是，额定转差率
是。
二、选择题
1、三相动力供电线路的电压是380V，则任意两根相线间的电压称为
（）
A、相电压，有效值是380V
B、相电压，有效值是220V
C、线电压，有效值是380V
D、线电压，有效值是220V 2、对一般三相交流发电机的三个线圈中的电动势，正确的说法应是（）
A、它们的最大值不同
B、它们同时达到最大值。
C、它们的周期不同
D、它们达到最大值的时间不同
3、如图所示，S U、S N、S V、S W都闭合时三盏灯都能正常发光，若S N 和S W断开，则下列说法中正确的是（）
A、两灯泡一样亮
B、首先40W的灯泡特别亮，随后都有不亮
C、100W的灯泡较40W的灯泡亮
D、两灯泡都略为变暗些
4、若电源采用星形接法，而负载采用三角形接法，电源的相电压为220 V，各相负载相同，阻值都是110Ω，下列叙述中正确的是（）
A、加在负载上的电压为220V
B、通过各相负载的相电流为380/110A
C、电路中的线电流为220/110A
D、电路中的线电流为380/110A
仅供学习与交流，如有侵权请联系网站删除谢谢3
5、动力供电线路中，采用星形连接感想四线制供电，交流电频率为
50Hz，线电压为380V，则（）
A、线电压为相电压的倍
B、线电压的最大值为380V
C、相电压的瞬时值为220V
D、交流电的周期为0.2s
6、三相交流发电机中的三个线圈作星形连接，三相负载中每相负载相同，则（）
A、三相负载作三角形连接时，每相负载的电压是相电压的倍
B、三相负载作三角形连接时，每相负载的电流是I1
C、
三相负载作星形连接时，每相负载的电压是U1
D、三相负载作星形连接时，每相负载的电流是/3 I1
7、旋转磁场的转速与（）
A、电源电压成正比
B、频率和磁极对数成正比
C、频率成反比与磁极对数成正比
D、频率成正比，与磁极对数成反比
8、旋转磁场的转速和磁极对数有关，以4磁极对电动机为例，交流电变化一个周期时，其磁场在空间旋转了（）
A、2周
B、4周
C、1/2周
D、1/4周
9、下面改变异步电动机转速的方法，正确的是（）
A、改变电源频率
B、改变转差率
C、改变磁极对数
D、变换△/Y接法
10、提高电动机功率因数，下列方法正确的有（）
A、提高电源电压
B、采取降低用电设备无功功率的措施
C、因为P=UIcosΦ，所以加大电流也可以提高功率因数
D 、在感性负载上并联电容器可提高功率因数
三、判断题
1、在同一电源作用下，负载作星形连接时的线电压等于作三角形连接时的线电压。（）
2、当负载作星形连接时，必须有中线。（）
3、负载作星形连接时，线电压必为相电流的倍（）
仅供学习与交流，如有侵权请联系网站删除谢谢4
4、负载作三角形连接时，线电流必为相电流的倍（）
5、当三相负载越接近对称时，中线电流越小。（）
6、负载作星形连接时，线电流必等于相电流。（）
7、在同一电源电压作用下，三相对称负载作星形或三角形连接时，总功率相等，且为P= I1cosΦ。（）
8、星形-三角形换接启动只适用于正常运行时，定子绕组为三角形连接的电动机。（）
四、简答题
1、三相交流电动势是如何产生的？
2、什么是对称三相电动势？它有何特点？写出它们的解析式。
3、如果给你试电笔或一个量程范围为400V以上的电压表，你
能分别用这些器件确定三相四线制供电线路中的相线和中性
线吗？应如何做？4、三相四线制电源在什么情况下，可省掉中线？若三相照明电
路的中线断了，会产生什么后果？
5、在星形负载有中线、无中线和三角形负载的三种三相电路
中，其中一相负载改变对其他两相有无影响？
6、三相异步电动机是由哪几部分组成的？
7、简述三相异步电动机的工作原理。
8、什么是全压启动？什么是降压启动？降压启动有哪些方法。
9、怎样使三相发电量步电动机反转？为什么？
仅供学习与交流，如有侵权请联系网站删除谢谢5
10、为什么三相异步电动机反转？为什么？
11、电动机的全压启动有什么害处和优点？在什么条件下可采用
全压启动？
12、电容已断开的单相电容式异步电动机能否自行启动？试解释
其原因。
13、并励电动机为什么不能用交流电源供电？
14、三相异步电动机的启动中，如果断去一根相线，电动机就转
不起来，为什么？但空载的三相异步电动机运行时，如果断
去一根相线，它仍能转动，为什么？
五、计算题
1、三相对称负载作星形连接，接入三相三线负载，电源线电压
为380v，每相负载的电阻为60欧，感抗为80欧，求：负
载的相电压、相电流和线电流。
仅供学习与交流，如有侵权请联系网站删除谢谢6
2、作三角形连接的三相对称负载，接于三相三线制的对称电源
上，已知电源的线电压为380v，每相负载的电阻为60欧，
感抗为80欧，求：负载的相电压、相电流和线电流。
3、有一三相电动机，每相绕组的电阻是30欧，感抗是40欧，
绕组连成星形，接于线电压为380v的三相电源上，求：电
动机消耗的功率。
4、某栋大楼均用日光灯照明，接在线电压为380v的三线电源
上，每相负载的电阻是6欧，感抗是8欧，相电压是
220V，求负载的功率因数和所有负载消耗的有功功率。5、有一对称三相负载接成星形，已知电源线电压为380V，线
电流为6.1A，三相功率为3.3kW，求每相负载的电阻和感
抗。
6、如图7—2所示的三相照明电路中，各相的电阻分别为
RU=30欧，Rv=30欧，Rw=10欧，将它们连接成星形并接
到线电压为380V的三相四线制电路，各灯泡的额定电压为
220V，求：
（1）各相电流、线电流和中线电流；
（2）若中线因故断开，U相灯全部关闭，V、W两相灯全部工作，V相、W相电流为多大？回出现什么情况？
仅供学习与交流，如有侵权请联系网站删除谢谢7
7、有一台八极异步电动机，频率f=50Hz，额定转差率为4%，
求电动机的转速。
8、一台额定电压为380V的异步电动机，在某一负载下运行
时，测得输入功率为4kW，线电流为10A，这时电动机的
功率因数是多大？若者这时测得输出功率为3.2kW，问效率
为多大？9、某三相异步电动机的铭牌数据是：电压380v，转速
1470r/min，功率7.5w，电流13.5A，频率50Hz，功率因数
0.9，试求：
（1）磁极对数（2）额定转差率（3）效率
10、某异步电动机的铭牌数据是：功率3kW，接法Δ，电压
220v，电流11.25A，频率50Hz，功率因数0.86，转速
1430r/min，求：
（1）电动机的额定效率（2）额定转差率
（2）电动机的极数
仅供学习与交流，如有侵权请联系网站删除谢谢8
3、作出Y—Δ换接降压启动的电路图。
六、作图题
1、在电源的星形连接中，线电压和相电压的关系是：线电压等
于相电压的倍，试作出三相四线制旋转矢量图。
2、三相对称负载，作星形连接时，中线电流为0，其供电可采
用三相四线制，试作出三相对称负载作星形连接时的电流旋
转矢量图。
