判断是否有键按下；简单硬件消抖则
是采用电容来平掉信号的毛刺。但是对稳定性要求比较高的应用则需要采用相对复杂的集成电路来实现。
１ 简单键盘消抖方法
１．１ 软件延时消抖
按键抖动时间的长短由按键的机械特性决定，一般为５ｍｓ～１０ｍｓ，按键稳定闭合时间的长短则是由操作人员的按键动作决定的，一般为零点几秒至数秒，如图１所示。
利用软件延时消除键盘抖动所产生的毛刺信号时需设置一个定时器中断，每中断一次则读取键盘接口的信号数据，如果与上次读取的数据不一致，说明当前读取的是前沿抖动数据，将当前的数据保留，等待下次定时器中断。如果当前读取的数据和前次读取数据相同则说明读取的是稳定状态下的数据，则确认为真正有键按下。当检测到按键释放后，需要延时５ｍｓ～１０ｍｓ的时间，待后沿抖动消失后才能转入该键的处理程序。
软件延时并不需要增加新的硬件，但采用这种方式来设计，一般通过软件指令或者定时器的方式来设定延时的时间，采用通用处理器，由于运行速度不一致，需要将软件做相应的修改，比较麻烦。
１．２ 简单硬件消抖
采用简单的硬件延时消抖是在键盘数据线接入单片机的引脚的地方并入一小电容，利用电容的充放电原理来实现消除因键盘的抖动所产生的毛刺。如图２所示，键盘按键信号ｋｅｙ通过由Ｒ２，Ｃ１构成的ＲＣ振荡电路，过滤到毛刺，到达ＭＣＵ的引脚上。
基金项目：武汉科技大学校基金资助项目（２００６ＸＹ２６）

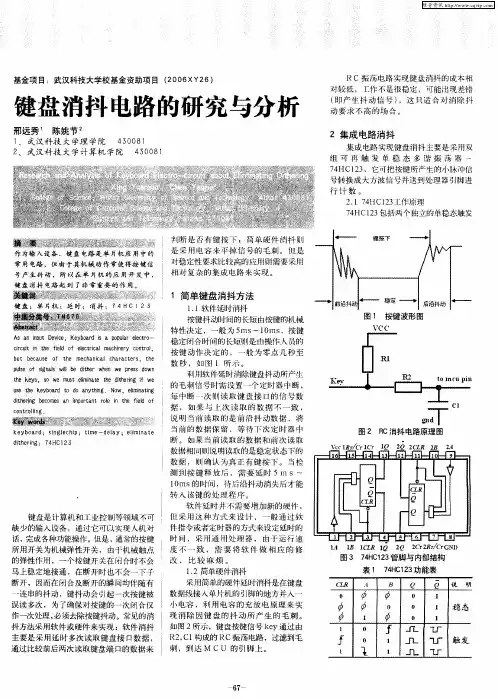

键盘消抖电路的研究与分析
邢远秀１ 陈姚节２
１、武汉科技大学理学院 ４３００８１２、武汉科技大学计算机学院 ４３００８１
键盘是计算机和工业控制等领域不可缺少的输入设备，通过它可以实现人机对话，完成各种功能操作。但是，通常的按键所用开关为机械弹性开关，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开，因而在闭合及断开的瞬间均伴随有一连串的抖动，键抖动会引起一次按键被误读多次，为了确保对按键的一次闭合仅作一次处理，必须去除按键抖动。常见的消抖方法采用软件或硬件来实现：软件消抖主要是采用延时多次读取键盘接口数据，通过比较前后两次读取键盘端口的数据来
ＲＣ振荡电路实现键盘消抖的成本相对较低，工作不是很稳定，可能出现差错（即产生抖动信号），这只适合对消除抖动要求不高的场合。
２ 集成电路消抖
集成电路实现键盘消抖主要是采用双组可再触发单稳态多谐振荡器－７４ＨＣ１２３，它可把按键所产生的小脉冲信号转换成大方波信号并送到处理器引脚进行计数。
２．１ ７４ＨＣ１２３工作原理
７４ＨＣ１２３包括两个独立的单稳态触发
表１ ７４ＨＣ１２３功能表
图３ ７４ＨＣ１２３管脚与内部结构
图２ ＲＣ消抖电路原理图
图１ 按键波形图
器，各管脚以字头１、２相区别。单稳输出脉冲的宽度主要由外接的定时电阻（ＲＴ）和定时电容（ＣＴ）决定。单稳态触发器的翻转时刻决定于Ａ、Ｂ、ＣＬＲ三个输入进行与运算的结果，图３给出了７４ＨＣ１２３的管脚与内部逻辑结构。
其中７４ＨＣ１２３功能表如表１所示。单稳态触发器７４ＨＣ１２３具有可重触发功能，并带有复位输入端ＣＬＲ。所谓可重触发，是指该电路在输出定时时间ＴＷ内， 可被输入脉冲重新触发。
７４ ＨＣ１２３的主要性能如下：
（１）电路在输入信号Ａ、Ｂ、ＣＬＲ
的所有静态组合下均处于稳态Ｑ＝０，Ｑ＝１。
（２）有两种边沿触发方式。输入Ａ
是下降沿触发，输入Ｂ是上升沿触发。从
功能表可见，当Ａ或Ｂ中的任一端输入相
应的触发脉冲，则在Ｑ端可以输出一个正
向定时脉冲，Ｑ 端输出一个负向脉冲。
例如当Ａ为低，Ｂ端有上升沿触发时，其
输出波形如图４（ａ）所示。
（３）电路工作中存在死区时间。
在定时时间ＴＷ结束之后，定时电容ＣＴ有一段充电恢复时间，如果在此恢复
时间内又输入触发脉冲，则输出脉冲
宽度就会小于规定的定时时间ＴＷ。因
此ＣＴ的恢复时间就是死区时间，记作
ＴＤ。若要得到精确的定时，则两个触
发脉冲之间的最小间隔应大于ＴＷ＋ＴＤ，
如图４（ｃ）所示。死区时间ＴＤ的存在，限制了这种单稳的应用场合。
２．２ 电路具体设计实现
７４ＨＣ１２３消抖的实现如图５所示，其中１Ａ端口和２Ｂ端口接键盘按键开关，经过整形后的脉冲通过１３端口传输到ＣＰＵ的ＩＮＴＯ端口进行相应的中断处理。不管触发信号持续多长时间，外围电阻电容决定单稳时间。因为触发是由边沿（上升或下降沿）触发。前次触发后的单稳没有恢复到触发前状态而又有触发信号时，可再触发单稳，将在触发边缘开始继续维持阻容给定的单稳时间，而单稳是不理会在翻转后的触发信号的。其中，外接定时电阻ＲＴ（即Ｒｅｘｔ）取值范围为３００ｋΩ～５００ｋΩ，对外接定时电容ＣＴ（即Ｃｅｘｔ）通常没有限制。可得出输出脉宽公式如下：图５中消抖动电路的工作过程参见图６。从ｔ０到ｔ１，没有按键操作，电路处于稳定状态，ＩＮＴ０输出高电平。ｔ１时刻开关按下时，在１Ａ上的负跳变使单稳１翻转，进入暂稳状态（暂稳时间为ＲＴ１＝４７０ｋΩ＊０．１ｕＦ），ＩＮＴ０输出为低。由于在开关抖动期间（通常为１０－２０毫秒）会产生若干个跳变信号，开关抖动产生的正跳变信号同样会使单稳２翻转，进入暂稳状态（暂
稳时间为ＲＴ２＝３００ｋΩ＊０．１ｕＦ），其
输出会在１Ｂ上低电平信号。ｔ１到ｔ２为开关按下时的抖动时间。在电路设计时，两个单稳的ＲＴ电路参数选
择，应使ＲＴ１＞ＲＴ２＞最大抖动时间。这样，在开关的抖动时间内，单稳１的输出ＩＮＴ０保持为低。到ｔ３时刻，单稳２的暂稳过程结束，翻转到初始状态。ｔ４时刻，单稳１的暂稳过程结束，ＩＮＴ０恢复为高。ｔ４到ｔ５为开关按下的保持时间。ｔ５时刻开关释放瞬间产生的正跳变（在单稳２的２Ｂ输入端）使单稳２翻转，
再次进入暂稳状态，其输出会使单稳１的１Ｂ为低电平，禁止了１Ａ上开关抖动信号使单稳１发生翻转的可能。ｔ６时刻开关释放产生的抖动结束。ｔ７单稳２的暂稳过程结束。可见，在一次按键操作过程中，开关按下和释放过程的抖动都消除了，ＩＮＴ０上
只产生了一个脉冲。３ 结语无论在工业生产还是日常生活中，键盘都获得了广泛的使用，因此，只要有键盘存在的地方，消抖处理就是必不可少的。在按键的即时响应（指微观上）要
求不高的情况下，常用软件方法去抖，但是在工业控制等领域，对按键即时响应有严格要求，就需要采用复杂、稳定、可靠的集成电路消抖方式来实现。图６ 消抖电路工作时序
图５ ７４ＨＣ１２３消抖电路的实现
图４ ７４ＬＳ１２３的工作波形
湖南工程学院 课程设计 课程名称微机原理与应用 课题名称比赛计分器设计 专业 班级 学号 姓名 指导教师 2011 年 5 月30 日
湖南工程学院 课程设计任务书 课程名称微机原理与应用 课题比赛计分器设计 专业班级 学生姓名 学号 指导老师 审批 任务书下达日期2011 年 5 月30 日任务完成日期2011 年 6 月9 日
设计内容与设计要求 设计内容： 设计一个甲，乙两队用的比赛计分器，要求实现以下功能： 1、给甲，乙两队分别设置1个加分按钮，按一下能分别实现加一分。 2、给甲，乙两队分别设置1个减分按钮，按一下能分别实现减一分。 3、设置一个清零按钮，按一下能实现清零 4、设置预置分按钮。 5、设置一个加减一分、两分和三分的切换按钮。 设计要求： 1、设计方案要合理、正确； 2、系统硬件设计及焊接制作； 3、系统软件设计及调试； 4、系统联调； 5、写出设计报告。
主要设计条件 1、MCS-51单片机实验操作台1台； 2、PC机及单片机调试软件； 3、单片机应用系统板1套； 4、制作工具1套； 5、系统设计所需的元器件。 说明书格式 1.封面 2.课程设计任务书 3.目录 4.系统总体方案设计 5.系统硬件设计 6.软件设计（包括流程图） 7.系统的安装调试说明 8、总结 9、参考文献 10、附录（源程序清单及硬件原理图等）； 11、课程设计成绩评分表。
进度安排 设计时间为两周 第一周 星期一、上午：布置课题任务，讲课及课题介绍 下午：借阅有关资料，总体方案讨论 星期二、确定总体设计方案 星期三、硬件模块方案设计 星期四、软件模块方案设计 星期五、设计及调试 第二周 星期一、设计及调试 星期二、设计及调试 星期三、总调 星期四、写说明书 星期五、上午：写说明书，整理资料 下午：交设计资料，答辩 参考文献 [1]、《微型计算机原理及应用》许立梓编机械工业出版社 2002 [2]、《微型计算机接口技术及应用》刘乐善编华中理工大学出版社 2000 [3]、《计算机硬件技术基础试验教程》邹逢兴编高等教育出版社 2000 [4]、《16位微型计算机原理接口及其应用》周佩玲编中国科学技术大学出版社 2000 [5]、《微型计算机原理与接口技术》吴秀清编中国科学技术出版社 2001 [6]、《微型计算机接口技术》邓亚平编清华大学出版社 2001 [7]、《单片机原理及及应用》王迎旭编机械工业出版社 2001 [8]、《单片机应用程序设计技术》周航慈著北京航空航天大学出版社 2002 [9]、《单片机实用技术问答》谢宜仁主编人民邮电出版社 2002
判断是否有键按下；简单硬件消抖则 是采用电容来平掉信号的毛刺。但是对稳定性要求比较高的应用则需要采用相对复杂的集成电路来实现。 １ 简单键盘消抖方法 １．１ 软件延时消抖 按键抖动时间的长短由按键的机械特性决定，一般为５ｍｓ～１０ｍｓ，按键稳定闭合时间的长短则是由操作人员的按键动作决定的，一般为零点几秒至数秒，如图１所示。 利用软件延时消除键盘抖动所产生的毛刺信号时需设置一个定时器中断，每中断一次则读取键盘接口的信号数据，如果与上次读取的数据不一致，说明当前读取的是前沿抖动数据，将当前的数据保留，等待下次定时器中断。如果当前读取的数据和前次读取数据相同则说明读取的是稳定状态下的数据，则确认为真正有键按下。当检测到按键释放后，需要延时５ｍｓ～１０ｍｓ的时间，待后沿抖动消失后才能转入该键的处理程序。 软件延时并不需要增加新的硬件，但采用这种方式来设计，一般通过软件指令或者定时器的方式来设定延时的时间，采用通用处理器，由于运行速度不一致，需要将软件做相应的修改，比较麻烦。 １．２ 简单硬件消抖 采用简单的硬件延时消抖是在键盘数据线接入单片机的引脚的地方并入一小电容，利用电容的充放电原理来实现消除因键盘的抖动所产生的毛刺。如图２所示，键盘按键信号ｋｅｙ通过由Ｒ２，Ｃ１构成的ＲＣ振荡电路，过滤到毛刺，到达ＭＣＵ的引脚上。 基金项目：武汉科技大学校基金资助项目（２００６ＸＹ２６） 键盘消抖电路的研究与分析 邢远秀１ 陈姚节２ １、武汉科技大学理学院 ４３００８１２、武汉科技大学计算机学院 ４３００８１ 键盘是计算机和工业控制等领域不可缺少的输入设备，通过它可以实现人机对话，完成各种功能操作。但是，通常的按键所用开关为机械弹性开关，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开，因而在闭合及断开的瞬间均伴随有一连串的抖动，键抖动会引起一次按键被误读多次，为了确保对按键的一次闭合仅作一次处理，必须去除按键抖动。常见的消抖方法采用软件或硬件来实现：软件消抖主要是采用延时多次读取键盘接口数据，通过比较前后两次读取键盘端口的数据来 ＲＣ振荡电路实现键盘消抖的成本相对较低，工作不是很稳定，可能出现差错（即产生抖动信号），这只适合对消除抖动要求不高的场合。 ２ 集成电路消抖 集成电路实现键盘消抖主要是采用双组可再触发单稳态多谐振荡器－７４ＨＣ１２３，它可把按键所产生的小脉冲信号转换成大方波信号并送到处理器引脚进行计数。 ２．１ ７４ＨＣ１２３工作原理 ７４ＨＣ１２３包括两个独立的单稳态触发 表１ ７４ＨＣ１２３功能表 图３ ７４ＨＣ１２３管脚与内部结构 图２ ＲＣ消抖电路原理图 图１ 按键波形图
按键消抖与时间按键 这篇文章写给正在学51单片机的或者刚入门51单片机准备进阶的的朋友，我们来着重讨论一下按键消抖和时间按键这两项。 我们常用的按键大多都是机械的，机械开关就会出现机械振动，这个由物理学或者实验可以推出来，抖动会在单片机上面出现重复扫描次数，次数多少与单片机的时钟晶振有关，时钟晶振越高单片机执行速度越快，重复次数就越多 整个按键数百ms 按下瞬间，抖动时间大概10ms 弹起瞬间，抖动大概10ms 按键一次出现的电平变化 （上面的时间都是老师说的和书上现成的，没有实际测试，而且不同的按键应该也会有差异，作为学习研究确实不应该，找个时间锅锅会测出这个时间供大家参考，嘿嘿） 由图我们可以看出，按下去瞬间会出现抖动，弹起来也会出现抖动，明显是个阻尼振动，按键扫描程序是按顺序执行的； 首先提出三个问题大家思考一下 1.为什么要消除抖动 2.如何消抖 3.是不是按键都要消抖，不是的话，哪些需要消抖，哪些不需要消抖 4.消抖的时间是不是必须10ms 5.按键消抖的方式是不是一定像书上的那样，如何消抖更节省CPU，且更简单 按键如果不消除抖动，那么单片机检测到的低电平的次数就不止一次，那我们按键一次，单片机会检测到多次，比如我们把按某个按键设置按一次成某个变量加1，结果按一次就加了很多次，这样我们就不能精确的通过按键来调整我们想要的参数，所以我们消除抖动的目的就是要实现按一次按键让单片机读出一次按键操作 消抖分硬件和软件消抖， 硬件消抖有《模拟电子技术》上提到用三态门实现，当然还有周立功那个7920（管理数码管和按键的芯片），当然还有很多硬件电路以及一些按键有自带消抖电路，但是如果要做产
绪论 随着经济发展的加快，科学技术的进步,人们生活水平得到了提高,设备逐渐完善。台灯是生活中的伴侣，我们是不喜欢与强烈的光线打交道的，因为强光对人身体是有害的，为了大家能健康地生活与工作，设计师也想出了一个较为完美的构思，就是台灯的出现，它的出现让很多朋友们得到了满意的效果，但是生活中没有完美的东西，台灯亦不例外，这就需要我们的改进。例如，很多时候我们并不需要让台灯处于全亮状态，有时候我们只需要微弱的光照即可，过强的光线反而会对使用者造成不必要的干扰，而且这也是对电能的一大浪费。此外，关于开关的使用寿命，也是影响台灯的耐用性的另一个问题。 因此，本设计的指导思想就是让台灯更耐用、更好用且能够调节亮度，解决过高的亮度对使用者的干扰同时也是为了节能，以及解决普通机械开关易损坏的问题。对于触模式台灯，手一触到台灯的感应部位灯就会自动亮，如果多触摸几下，台灯就会达到最亮的极限，这样就可以调节了台灯的亮度也避免了开关易坏导致的调节亮度易失灵的问题。本文介绍了触摸式台灯调光电路的设计及工作过程。本设计目的是通过设计工作熟悉触摸式调光灯电路基本构成与基本工作原理，并能将这些技术应用实际系统设计，提高自己对电路知识的认识。
一、系统工作原理 本设计采用STC公司的12系列单片机为控制芯片，配合外围电路进行对触摸按键的检测及对台灯亮度和开关的控制，利用单片机产生不同占空比的PWM方波实现对灯光的亮暗控制。此外，本设计的触控功能的实现则是利用单片机的I/O口的开漏模式且未加上拉电阻，在此模式下I/O更容易接受外界微弱的电平，更容易受到手指的干扰。 本设计中，在被设置成开漏的I/O口要在单片机读该口前将其置1，使其成为高阻状态，当I/O接口被设置到高阻输入状态时，I/O接口就是纯电平输入状态，在接口悬空时为低电平，当有手指触摸到I/O接口时，手指上的微弱电流会使I/O 接口跳变到高电平，只要读出I/O接口的电平高低就可以了解是否有触摸操作，然后加一段按键去抖程序后去调整与PWM占空比相关的数值，从而实现灯光亮度的连续可调。 二、系统硬件组成 本设计中所采用的芯片有STC公司的小型封装插件式单片机STC12C2052AD、AMS1117 5.0降压稳压IC、以及若干二极管、三极管，电阻电容等元器件。 其中： 2.1 控制部分 STC12C2052AD单片机的引脚位置与用途如图2-1所示： 图2-1 STC12C2050AD引脚图
按键消抖 1功能概述 按键开关是各种电子设备不可或缺的人机接口，如电脑的键盘等。实际应用中，按键开关通常为机械式弹性开关。当机械点断开、闭合时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳定接通，断开时也不会马上断开，在闭合和断开的瞬间均伴随有一连串的抖动。为保证系统及时正确识别，必须对这种情况作出相应处理。我们称之为按键消抖。 按键消抖可分为硬件消抖和软件消抖。硬件消抖的原理是在信号输入系统之前消除抖动干扰，在按键较少的情况下比较适宜。如果按键较多，则使用软件消抖。软件消抖的实质在于降低键盘输入端口的采样频率，将高频抖动略去。需要注意的是，软件消抖需要占据一定的系统资源。 尽管硬件消抖和软件消抖能实现按键消抖功能，串行处理的方式都存在一定的局限性，显得不那么完美。而硬件资源丰富的FPGA系统采用并行处理的模式，利用硬件来减轻软件工作量，通过硬件加速软件消抖处理，即可做到软件消抖并行化，因而在按键消抖处理方面具备非常明显的优势。 优秀的设计程序应该是用最简单的代码（架构、信号）实现功能。在本例中，我们的只需要用4个信号界定，并用很短的代码即可。下面我们先来看看功能要求： 在系统设计中，消除按键抖动的方法五花八门，无论是硬件电路和软件设计都十分成熟。在本项目中，我们将用Verilog语言给出具体实现过程，设计一个程序来检查键值，有效滤除按键抖动区间20 ms的毛刺脉冲。 2 设计思路 一般按键所用开关为机械弹性开关，由于机械触点的弹性作用，每个按键开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开。因而在闭合及断开的瞬间均伴随有一连串的抖动，如下图。抖动时间的长短由按键的机械特性决定，一般为5 ms～10 ms。 1
按键开关消抖程序 实践中，单片机端口在连接开关器件时都要考虑消抖的问题，或在硬件上 增加延迟，或是增加软件延迟查询的功能模块。这里，我们考虑这样一个检测 电路：单片机连接一个开关和两个LED。程序是这样的，如果开关的消抖正确， 就点亮LED1，否则就闪亮LED2。按下开关，点亮LED1，释放开关，LED1 即熄灭。我们加入20 毫秒的消抖延迟时间。当检测到开关为低电平时，单片 机在延迟20 毫秒后再次检测开关的状态。如果此时开关状态为高，则LED2 就闪亮，如为低则点亮LED1。源代码： led1bitP2.0led2bitP2.1switch1bitP1.0ORG 0000hsetb switch1//initialize switch 1 as inputsetb led1//Turn OFF LED1setb led2//Turn OFF LED2 wait:jb switch1,wait// Wait till switch1 has been pressedcall debounce_delayjb switch1,c1_wait//switch low even after debouncing period//switch has been succesfully debouncedclr led1//Turn ON LED1jnb switch1,$//wait till switch has been releasedsetb led1//Turn OFF LED1ajmp wait c1_wait://Switch PIN high after debounce period so error in debouncingcpl led2ajmp wait debounce_delay://Subroutine for generating 20ms delaymov r7,#245l1_debounce_delay:mov r6,#40djnz r6,$djnz r7,l1_debounce_delayret END tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
一、按键消抖 1．1 计数器型消抖电路(一) 计数器型消抖电路(一)是设置一个模值为(N+1)的控制计数器，clk在上升沿时，如果按键开关key_in='1'，计数器加1，key_in='0' 时，计数器清零。当计数器值为2时，key_out 输出才为1，其他值为0时。计数器值为N时处于保持状态。因此按键key_in持续时间大于N个clk时钟周期时，计数器输出一个单脉冲，否则没有脉冲输出。如果按键开关抖动产生的毛刺宽度小于N个时钟周期，因而毛刺作用不可能使计数器有输出，防抖动目的得以实现。clk的时钟周期与N的值可以根据按键抖动时间由设计者自行设定。 主要程序结构如下： 图1是N为3的波形仿真图，当按键持续时间大于3个时钟周期，计数器输出一个单脉冲，其宽度为1个时钟周期，小于3个时钟周期的窄脉冲用作模拟抖动干扰，从图1可以看出，抖动不能干扰正常的单脉冲输出。 1 按键抖动产生原因分析 绝大多数按键都是机械式开关结构，由于机械式开关的核心部件为弹性金属簧片，因而在开关切换的瞬间会在接触点出现来回弹跳的现象。虽然只是进行了一次按键，结果在按键信号稳定的前后出现了多个脉冲，如图1所示。如果将这样的信号直接送给微处理器扫描采集的话，将可能把按键稳定前后出现的脉冲信号当作按键信号，这就出现人为的一次按键但微处理器以为多次按键现象。为了确保按键识别的准确
性，在按键信号抖动的情况下不能进入状态输入，为此就必须对按键进行消抖处理，消除抖动时不稳定、随机的电压信号。机械式按键的抖动次数、抖动时间、抖动波形都是随机的。不同类型的按键其最长抖动时间也有差别，抖动时间的长短和按键的机械特性有关，一般为5～10 ms，但是，有些按键的抖动时间可达到20 ms，甚至更长。所以，在具体设计中要具体分析，根据实际情况来调整设计。 2 按键消抖电路的设计 按键消抖一般采用硬件和软件消抖两种方法。硬件消抖是利用电路滤波的原理实现，软件消抖是通过按键延时来实现。在微机系统中一般都采用软件延时的消抖方法。在用可编程逻辑器件FPGA／CPLD设计数字系统中，也可以用VHDL语言设计相应的时序和逻辑电路，对按键信号进行处理，同样可以达到消抖目的。本文利用Altera公司的可编程逻辑器件CPLD和QuartusⅡ，设计性能可靠的按键消抖电路。 2．1 按键消抖电路设计原理 按键消抖的关键是提取稳定的低电平(或高电平)状态，滤除按键稳定前后的抖动脉冲。在用基于VHDL 语言的时序逻辑电路设计按键消抖电路时，可以用一个时钟脉冲信号对按键状态进行取样，当第一次采样到低电平时，启动延时电路，延时结束后，再对按键信号进行连续三次取样，如果三次取样都为低电平，则可以认为按键已经处在稳定状态，这时输出一个低电平的按键确认信号，如果连续三次的取样中，至少有一次是高电平，则认为按键仍处在抖动状态，此时不进行按键确认，按键输出信号为高电平。 2．2 按键消抖电路设计 该控制电路采用VHDL语言的有限状态机的设计方法来描述和实现，其状态转换图如图2所示。
扫描式矩阵键盘课程设 计 Company number【1089WT-1898YT-1W8CB-9UUT-92108】
4X4扫描式矩阵键盘课程设计课程设计名称: 4_4扫描式矩阵键盘设计 姓名： DUKE 班级：电子1008班 学号： 10086 成绩： 日期： 2014年1月6日 摘要 随着21世纪的到来，电子信息行业将是人类社会的高科技行业之一，式设施现代化的基础，也是人类通往科技巅峰的直通路。电子行业的发展从长远来看很重要，但最主要的还是科技问题。 矩阵式键盘提高效率进行按键操作管理有效方法，它可以提高系统准确性，有利于资源的节约，降低对操作者本身素质的要求。是它能准时、实时、高效地显示按键信息，以提高工作效率和资源利用率。 矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以N个端口连接控制N*N个按键，显示在LED数码管上。单片机控制依据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。 4*4矩阵式键盘采用AT89C51单片机为核心，主要由矩阵式键盘电路、译码电路、显示电路等组成，软件选用C语言编程。单片机将检测到的按键信号
转换成数字量，显示于LED显示器上。该系统灵活性强，易于操作，可靠性高，将会有更广阔的开发前景。 目录 第一章：系统功能要求-------------------------------------------------------- 1.1 4*4 矩阵式键盘系统概述------------------------------------------------ 1.2 本设计任务和主要内容--------------------------------------------------- 第二章：方案论证--------------------------------------------------------------- 第三章：系统硬件电路的设计------------------------------------------------ 3.1 单片机控制系统原理----------------------------------------------------- 3.2 原理图绘制说明---------------------------------------------------------- 3.3 画出流程图---------------------------------------------------------------- 3.4 原理图绘制---------------------------------------------------------------
实 验 报 告 实验日期： 学 号： 姓 名： 实验名称： 消抖电路 总 分： 一、实验概述 运用LPM 原件定制DFF 触发器，并调用LPM 定制的DFF 触发器，用VHDL 语言的元件例化实现消抖电路并了解其工作原理。 二、实验原理 1、触发器原理 触发器是一种可存储1位二进制码的逻辑电路，是构成各种时序电路的最基本逻辑单元。触发器有一对互补输出端，输出状态不仅与当前输入有关，还与前一输出状态有关。触发器有两个稳定状态，在一定的外界信号作用下会发生状态翻转。 2、消抖电路原理 脉冲按键与电平按键通常采用机械式开关结构，其核心部件为弹性金属簧片。按键信号在开关拨片与触电接触后经多次弹跳才会稳定，而在按键过程中，可能出现了多个脉冲。因此需要根据实际情况进行按键消抖处理以提取稳定脉冲，在按键过程中提取稳定的电平状态，通过对抖动脉冲多次检测信号按键电平值，并提取一前一后两个信号按键电平值来进行比较，以此来获取开关状态。输出一个周期的脉冲时，要求前一次检测到的电平信号为低电平，后一次检测到的电平信号为高电平时。 3、结构图： 三、实验设计 时钟信号 元件记忆当前的按键信号电平 元件记忆上一次按键信号电平 两次按键的电平进行比较 脉冲信号
1、LPM元件定制DFF触发器 （1）设置lpm_ff元件选择Installed Plug-Ins→Storage→lpm_ff项。 （2）LPM元件定制步骤，设置输入data为1位，clock为时钟信号，类型为D 型。 （3）添加异步清零和异步置1。 （4）aclr异步清零且高电平有效，aset异步置1且高电平有效，二者无效时，q输出由clock上升沿触发更新为data。 （5）调出其vhd文件添加至消抖电路的工程中。 （6）仿真验证并下载。 功能仿真波形分析 参数:end time 为2.0ns，grid size为100ns； 信号:alcr 异步清零且高电平有效，二进制； aset异步置1且高电平有效，二进制； 二者无效，q(二进制)输出由clock(二进制)上升沿触发更新为 data(二进制)。 aclr输入无效，aset 输入有效，q输出1 aclr和aset均无效，q输出1；clock上升时，触发更新为data，q输出0 aclr和 aset均无 效，q输 出1； clock上 升时，触 发更新 为data， q输出1； aclr异步 清零，q 输出0 aclr有 效，aset 无效，清 零得q输 出0；aclr 和aset 均无效， q输出0； clock上 升时，触 发更新 为data， q输出0；
课程设计任务书 题目拔河游戏控制电路 专业学号姓名 主要内容、基本要求、主要参考资料等： 主要内容 * 1．阅读相关科技文献。 2．学习protel软件的使用。 3．学会整理和总结设计文档报告。 4．学习如何查找器件手册及相关参数。 技术要求 1.< 2.要求电路使用9个发光二极管显示拔河过程，开机后只有中间一个发光二极管发光，即为拔河 中心； 3.游戏双方各持一个按钮，按钮每按下一次，亮点向本方移动一次，拔河过程中有且只有一个发 光二极管发光； 4.亮点移动到任意一段的终端二极管时，此方获胜，并且此时双方按钮均无作用，输出状态保持， 复位后亮点回到中心点。 主要参考资料 1．何小艇，电子系统设计，浙江大学出版社，2001年6月； （ 2．姚福安，电子电路设计与实践，山东科学技术出版社，2001年10月； 3．王澄非，电路与数字逻辑设计实践，东南大学出版社，1999年10月；
4．李银华，电子线路设计指导，北京航空航天大学出版社，2005年6月；5．康华光，电子技术基础，高教出版社，2003。 } 完成期限： 2011年6月28日 指导教师签章： 专业负责人签章： 2011年6月27日
摘要 》 本课题的主要任务是让拔河游戏控制电路的电平指示灯由中点向己方延伸，而阻止其向对方延伸。可以设想用可预置的加/减计数器作主要器件，用计数器的输出状态通过译码器控制电平指示灯的显示状态。如当计数器进行加法计数时，发亮的电平指示灯向甲方延伸，相反，进行减法计数时，发亮的电平指示灯向相反方向延伸。当延伸到一方的终点就就把电路锁定，此时双方按键均无作用，只有裁判员按了复位按键双方才能继续下一盘的比赛。 此电路可分为脉冲发生器电路和计数/译码器电路两大部分。脉冲发生器电路部分采用两个与非门组成的基本RS触发器构成的去抖电路以及有与门、与非门构成的整形电路，可以将按钮A、B产生的脉冲整形成占空比较高的信号。计数器电路部分以74LS/HC193为主体，译码器采用由集成芯片74HC138扩展的4线-16线译码器。芯片74LS/HC193根据UP端和DOWN端的状态来判断进行加计数还是减计数，然后将计数结果输出到由74HC138构成的译码器，译码器将结果输出到发光二极管。由于74HC138输出端为低电平，所以当双方终端二极管对应的输出端有一个为低时即表示游戏结束，双方按键失效。此功能实现可将74LS193的输出置数至输入端，使译码器的输出保持，将双方的端二极管对应的输出进行与运算，如果有一个为低则输出为低，再接低电平有效的置数端，实现游戏结束时按键无作用。 关键字：去抖电路 74LS138 反馈置数 &
基于verilog按键消抖设计 Aaron malone 关于键盘的基础知识，我就以下面的一点资料带过，因为这个实在是再基础不过的东西了。然后我引两篇我自己的博文，都是关于按键消抖的，代码也正是同目录下project里的。这两篇博文都是ednchina的博客精华，并且在其blog 首页置顶多日，我想对大家会很有帮助的。 键盘的分类 键盘分编码键盘和非编码键盘。键盘上闭合键的识别由专用的硬件编码器实现，并产生键编码号或键值的称为编码键盘，如计算机键盘。而靠软件编程来识别的称为非编码键盘。 在单片机组成的各种系统中，用的最多的是非编码键盘。也有用到编码键盘的。非编码键盘有分为：独立键盘和行列式（又称为矩阵式）键盘。 按键在闭合和断开时，触点会存在抖动现象：
从上面的图形我们知道，在按键按下或者是释放的时候都会出现一个不稳定的抖动时间的，那么如果不处理好这个抖动时间，我们就无法处理好按键编码，所以如何才能有效的消除按键抖动呢？让下面的两篇博文日志给你答案吧。 经典的verilog键盘扫描程序 从最基础的分频程序开始，但看到这个键盘扫描程序后，直呼经典，有相见恨晚的感觉，还想说一句：威百仕( VibesIC )，我很看好你！WHY？待我慢慢道来，这个程序的综合后是0error,0warning。想想自己编码的时候那个warning是满天飞，现在才明白HDL设计有那么讲究了，代码所设计的不仅仅是简单的逻辑以及时序的关系，更重要的是你要在代码中不仅要表现出每一个寄存器，甚至每一个走线。想想我写过的代码，只注意到了前者，从没有注意过后者，还洋洋自得以为自己也算是个高手了，现在想来，实在惭愧啊！学习学习在学习，这也重新激发了我对HDL设计的激情，威百仕给了我一个方向，那我可要开始努力喽！ 废话说了一大堆，看程序吧：（本代码经过ise7.1i综合并下载到SP306板上验证通过）
按键消抖电路瞬态分析和设计 按键是仪器仪表中普遍采用的人机输入接口电路。在按键电路中必须考虑对按键的抖动进行软件消抖和硬件消抖。软件消抖具有使用硬件数量少的优点，但也具有以下两个缺点：（1）在仪器键盘电路中，多个按键安装在仪器面板上，键盘的输出通过排线连接到主控板上，此时键盘导线寄生电感和寄生电容的存在，寄生电感寄生电容和排线电阻将组成二阶振荡系统，二阶振荡将形成负电平脉冲，而负电平脉冲很容易超出数字芯片的输入最大允许电平范围，导致数字芯片容易损坏。（2）按键闭合和断开时，电压信号下降沿非常陡峭，剧烈变化的电压信号将通过互容传递到相邻导线上。硬件消抖电路的设计主要是要考虑以下三个因素：（1）消除信号的抖动，确保按键电路输出信号的平整；（2）消除信号的下冲，因为下冲电平超出了后续数字芯片的最大输入电平范围；（3）降低信号变化的速度，避免在邻线上引起容性串扰；（4）不影响按键电路的正常功能。常见的硬件消抖电路包括电容滤波消抖和触发器消抖。电容滤波消抖采用电阻和电容组成低通滤波器，具有电路结构简单可靠的优点，因此本文将重点阐述该消抖电路。1 按键消抖电路结构与电路模型图1为某仪器按键电路原理图，按键安装在仪器面板上，通过导线连接到主控板上，按键的一端接上拉电阻并连接后续电路，按键的另一端接地，当按键没有按下时，按键输出高电平，当按键按下时，按键输出低电平。图2为加上滤波电容后的按键电路。 图1 某仪器按键电路 图2 按键消抖电路 图3为按键消抖电路的电路模型。图中R0为连接按键导线的电阻，L 为导线电感，C0为导线对地电容，C f为滤波电容，C p为按键后续电路的输入电容，R i为按键后续电路的输入阻抗，R 为上拉电阻，V CC为电源电压，U为按键消抖电路的输出电压。
课程设计-制作单片机的4X4矩阵键盘
目录 摘要.............................................. 错误!未定义书签。第一章硬件部分 (5) 第一节AT89C51 (5) 第二节4*4矩阵式键盘 (8) 第三节LED数码管 (11) 第四节硬件电路连接 (13) 第二章软件部分 (15) 第一节所用软件简介 (15) 第二节程序流程图 (18) 第三节程序 (20) 第三章仿真结果 (23) 心得体会 (26) 参考文献 (27)
第一章硬件部分 第一节AT89C51 AT89C51是一种带4K字节FLASH存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。引脚如图所示 AT89C5 图1 AT89C51管脚 图 AT89C51其具有以下特性： 与MCS-51 兼容 4K字节可编程FLASH存储器 寿命：1000写/擦循环 数据保留时间：10年
全静态工作：0Hz-24MHz 三级程序存储器锁定 128×8位内部RAM 32可编程I/O线 两个16位定时器/计数器 5个中断源 可编程串行通道 低功耗的闲置和掉电模式 片内振荡器和时钟电路 特性概述: AT89C51 提供以下标准功能：4k 字节Flash 闪速存储器，128字节内部RAM，32 个I/O 接口，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。 管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P0口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的低八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须接上拉电阻。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为低八位地址接收。

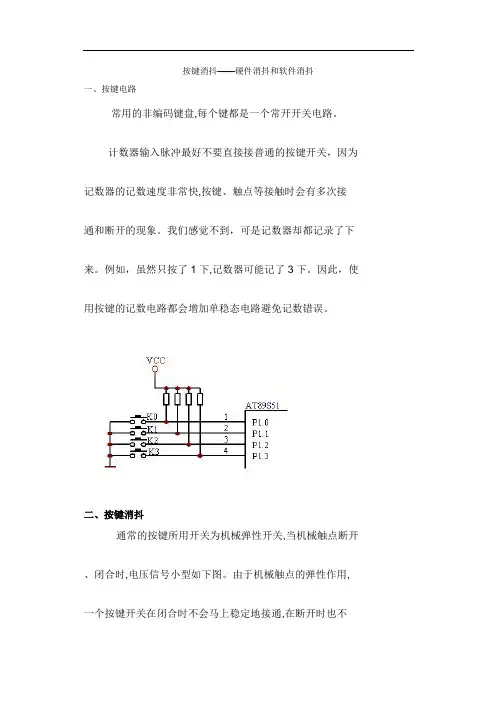

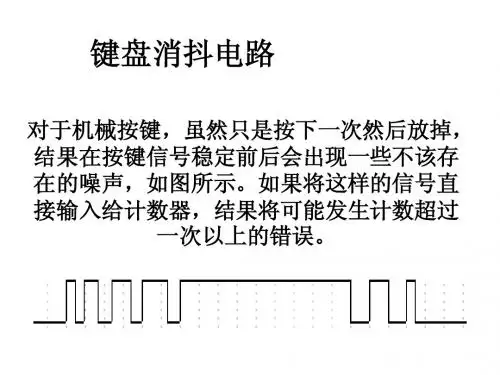

按键电路：常用的非编码键盘,每个键都是一个常开开关电路。 按键消抖： 通常的按键所用开关为机械弹性开关,当机械触点断开、闭合时,电压信号小型如下图。由于机械触点的弹性作用,一个按键开关在闭合时不会马上稳定地接通,在断开时也不会一下子断开。因而在闭合及断开的瞬间均伴随有一连串的抖动,如下图。抖动时间的长短由按键的机械特性决定,一般为5ms～10ms。这是一个很重要的时间参数,在很多场合都要用到。 按键稳定闭合时间的长短则是由操作人员的按键动作决定的,一般为零点几秒至数秒。键抖动会引起一次按键被误读多次。为确保CPU对键的一次闭合仅作一次处理,必须去除键抖
