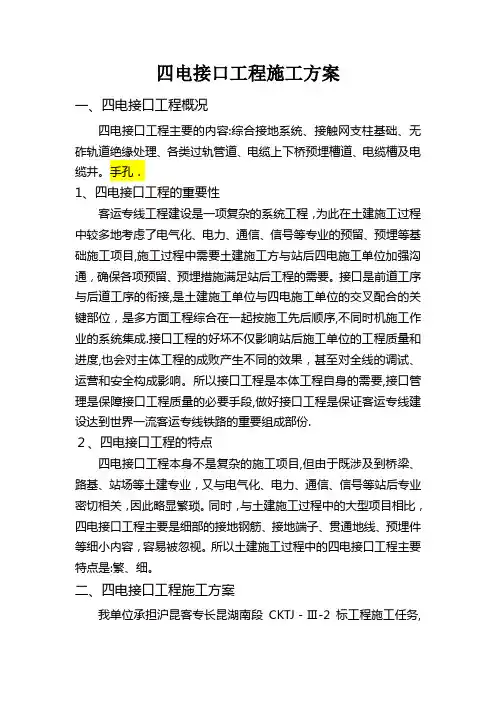

四电接口工程施工方案
一、四电接口工程概况
四电接口工程主要的内容：综合接地系统、接触网支柱基础、无砟轨道绝缘处理、各类过轨管道、电缆上下桥预埋槽道、电缆槽及电缆井。手孑L。
1、四电接口工程的重要性
客运专线工程建设是一项复杂的系统工程，为此在土建施工过程中较多地考虑了电气化、电力、通信、信号等专业的预留、预埋等基础施工项目，施工过程中需要土建施工方与站后四电施工单位加强沟通，确保各项预留、预埋措施满足站后工程的需要。接口是前道工序与后道工序的衔接，是土建施工单位与四电施工单位的交叉配合的关键部位，是多方面工程综合在一起按施工先后顺序，不同时机施工作业的系统集成。接口工程的好坏不仅影响站后施工单位的工程质量和进度，也会对主体工程的成败产生不同的效果，甚至对全线的调试、运营和安全构成影响。所以接口工程是本体工程自身的需要，接口管理是保障接口工程质量的必要手段，做好接口工程是保证客运专线建设达到世界一流客运专线铁路的重要组成部份。
2、四电接口工程的特点
四电接口工程本身不是复杂的施工项目，但由于既涉及到桥梁、路基、站场等土建专业，又与电气化、电力、通信、信号等站后专业密切相关，因此略显繁琐。同时，与土建施工过程中的大型项目相比，四电接口工程主要是细部的接地钢筋、接地端子、贯通地线、预埋件等细小内容，容易被忽视。所以土建施工过程中的四电接口工程主要特点是：繁、细。
二、四电接口工程施工方案
我单位承担沪昆客专长昆湖南段CKTJ-皿-2标工程施工任务，起迄里程为DK126+840?DK167+155，正线全长38.4km，路基长8.01km ，正线桥梁全长22709/31 延长米/ 座（其中特大桥19123/16 延长米/座，大桥
3393.74/13 延长米/座,中桥191.6/2 延长米/座），隧道7692/14 延长米/座,涵洞626.51/19 横延米/座，双块式无砟轨道58.49km , CRSTII型板无咋轨道18.31km。因此控制好桥梁、隧道、路基、无砟轨道的接口工程是关键，在此基础上做好四电接口工程项目的衔接，就可以确保本标段内接口工程的质量。
四电接口桥梁工程按照土建施工顺序进行安排，分为下部结构、梁体和桥面系。下部工程主要包括桩基、承台、墩身的接地钢筋的预埋和焊接，接地端子的预留，此部分与土建施工同时进行；梁体工程主要包括接地钢筋的预埋和焊接、接地端子的预留、接触网支柱基础和拉线基础的预埋，此内容与梁体钢筋施工同步进行，值得引起高度重视的是接触网支柱基础的螺栓间距（按照350Km/h 客运专线设计要求）误差必须控制在± 1mm 以内，方能确保站后施工单位的顺利进行；桥面系工程包括接地钢筋的预埋和焊接、接地端子的预留以、接触网支柱基础的上部浇注和电缆槽的构筑，此项施工项目与桥面系其他施工同时进行。
四电接口路基工程同样按照土建施工顺序进行安排，分为过轨管道预埋、贯通地线施工、接触网支柱基础施工、接地系统连接、电缆槽及手孔的施做。根据路基施工的不同工艺和施工顺序，分别在对应时间进行此项施工内容，应确保任何接口施工作业不得对路基本体工程产生影响。
三、四电接口工程布置及安排
四电接口工程贯穿于土建施工过程中，同时主要是琐细的预埋施工，所以在主体工程施工过程中，人员布置和机械安排上与对应的各土建单位工程相适应即可，无需进行单独的安排。在进行接触网基础
四电接口工程施工方案 一、四电接口工程概况 四电接口工程主要的内容：综合接地系统、接触网支柱基础、无砟轨道绝缘处理、各类过轨管道、电缆上下桥预埋槽道、电缆槽及电缆井。手孑L。 1、四电接口工程的重要性 客运专线工程建设是一项复杂的系统工程，为此在土建施工过程中较多地考虑了电气化、电力、通信、信号等专业的预留、预埋等基础施工项目，施工过程中需要土建施工方与站后四电施工单位加强沟通，确保各项预留、预埋措施满足站后工程的需要。接口是前道工序与后道工序的衔接，是土建施工单位与四电施工单位的交叉配合的关键部位，是多方面工程综合在一起按施工先后顺序，不同时机施工作业的系统集成。接口工程的好坏不仅影响站后施工单位的工程质量和进度，也会对主体工程的成败产生不同的效果，甚至对全线的调试、运营和安全构成影响。所以接口工程是本体工程自身的需要，接口管理是保障接口工程质量的必要手段，做好接口工程是保证客运专线建设达到世界一流客运专线铁路的重要组成部份。 2、四电接口工程的特点 四电接口工程本身不是复杂的施工项目，但由于既涉及到桥梁、路基、站场等土建专业，又与电气化、电力、通信、信号等站后专业密切相关，因此略显繁琐。同时，与土建施工过程中的大型项目相比，四电接口工程主要是细部的接地钢筋、接地端子、贯通地线、预埋件等细小内容，容易被忽视。所以土建施工过程中的四电接口工程主要特点是：繁、细。 二、四电接口工程施工方案 我单位承担沪昆客专长昆湖南段CKTJ-皿-2标工程施工任务，起迄里程为DK126+840?DK167+155，正线全长38.4km，路基长8.01km ，正线桥梁全长22709/31 延长米/ 座（其中特大桥19123/16 延长米/座，大桥
铁路施工四电接口工程 存在的主要问题 一、影响电缆敷设施工的主要问题： 1. 隧道或路基段预留过轨管线缺漏、错位、被杂物堵死等问题，无法穿入电缆，只能破坏路基或隧道内基础部分，重新埋设预留管，费时费力，影响工程质量和进度。 2、电缆下桥锯齿孔没有预留或预留位置不对，后期只能在桥梁上重新开孔，影响工程质量和电缆安全运行。 3、整体式电缆槽无法敷设电缆，而且后期电缆不具有可维护性，全部改为盖板式电缆槽。 4、电缆井、手孔井需与电缆槽同步交接，才能具备电缆敷设条件。 二、影响接触网挂网施工的问题： 1、路基、桥梁段接触网支柱基础侧面限界不足、基础遗漏、型号错误、标高不对等，需站前施工单位返工处理，影响接触网施工进度；如果不整改，将无法通过铁路总公司静态、动态验收和安全评估。 2、路基、桥梁段拉线基础位置错误、螺栓错位、方向不对，这些问题导致接触网无法安装拉线，影响接触网无法进行放线施工，只能由站前施工单位重新浇筑。 3、隧道内预埋滑槽间距超标、安装扭曲、埋深不足、型
号不对、滑槽漏埋等，直接影响接触网挂网施工。通过外挂滑槽处理，不仅返工费用高、浪费大，而且影响隧道滑槽寿命；通过异型法兰盘方式处理，不仅影响供电段后期维护，而且制约接触网施工进度，最重要的是处理费用远高于预埋滑槽的造价。 4、隔离开关、落锚支柱等基础距离声屏障等建筑物距离小，声屏障影响接触网坠砣升降，造成坠坨卡滞，危机行车安全，只能改为异形声屏障，返工处理难度很大。 三、其它问题： 1、站房内为站后预留的设备基础、设备通道、预埋管线需严格按设计施工，避免出现返工问题。 2、贯通地线和综合接地端子需按设计要求施工，接地端子漏设问题虽然不大，但只能由站前单位施工单位返工处理，影响施工质量和站后施工进度。 关于接口的几点意见： 1.建议设计：研究隧道内横向过轨管布置数量和管径，连接施工采用热熔接工艺。（沈丹客专存在Φ100管径小，穿3根电力缆时很费劲，且钢管连接采用焊接时焊口毛刺卡电缆或划伤电缆、焊口漏水等现象）。 2.建议设计：能否研究考虑在隧道内过轨管线引入电力、通信信号电缆槽时采用手孔井方案。
城际高铁工程四电工程施工方案 1.1 信号工程 1.1.1 施工总体安排 1.1.1.1 施工总体原则 根据本线招标文件、现场勘察的情况，结合类似工程施工经验，并结合本工程特点，我单位科学合理组织信号工程施工，并慎密考虑与其他专业的配合与协调。 为实现专业化施工，施工队下设电缆线路施工组和室内设备安装组。 电缆线路施工组主要负责站场和区间电缆敷设、防护、接续和箱盒安装等工作；室内设备安装组负责车站联锁、调度集中控制系统和计算机监测系统设备安装及调试。 施工时，先进行电缆工程后进行设备安装工程，先室外工程后室内工程，完成全部室内外信号设备的安装工程、安装试验及信号系统试验。 1.1.1.2 施工方案组织安排 （1）施工准备 施工准备阶段，在项目经理部的组织下进行开工前的各项准备工作，如组织业主、设计、供货商进行第一次设计联络、对施工队伍进行施工安装工艺标准技术培训，组织专业工程师进行施工图审核，进行物资采购，编制实时性施工组织设计，与相关单位签订各项施工配合、安全协议等。
（2）施工安装 ①室外电缆敷设施工 工程开工后，首先进行电缆敷设，敷设前组织现场施工调查，重点确认土建预留的路基地段、桥梁地段、隧道地段信号电缆槽、还包括线路预埋横向过轨管、每个各综合洞室、梁端预留孔洞（锯齿型槽口）、综合接地预埋件是否满足要求。 ②室内信号设备施工 室内设备安装在房屋条件具备后立即进行施工。室内设备安装前，对车站联锁室内设备、区间室内设备、计算机监测和调度集中控制系统室内设备进行统筹规划，安排施工的先后顺序，避免重复施工。 1.1.2 主要项目施工顺序 信号系统主要项目施工顺序如2-3-2所示。 1.2 电力工程 电力工程主要内容为：电源线路、箱变。 电力工程应与电力牵引供电、信号、房建专业施工紧密配合，电力工程施工进度要优先信号工程施工，以为信号设备的安装调试提供电力供应。 电力工程具体施工安排： ①电力线路施工 站场电力电缆敷设于站场综合管线槽道内，电缆过轨采
四电接口管理方案
四电接口管理方案 1.四电接口工程概况 四电接口工程主要的内容：综合接地系统、接触网支柱基础、无砟轨道绝缘处理、各类过轨管道、电缆上下桥预埋槽道、电缆槽及手孔。 1.1四电接口工程的重要性 客运专线工程建设是一项复杂的系统工程，为此在土建施工过程中较多地考虑了电气化、电力、通信、信号等专业的预留、预埋等基础施工项目，施工过程中需要土建施工方与站后四电施工单位加强沟通，确保各项预留、预埋措施满足站后工程的需要。接口是前道工序与后道工序的衔接，是土建施工单位与四电施工单位的交叉配合的关键部位，是多方面工程综合在一起按施工先后顺序，不同时机施工作业的系统集成。接口工程的好坏不仅影响站后施工单位的工程质量和进度，也会对主体工程的成败产生不同的效果，甚至对全线的调试、运营和安全构成影响。所以接口工程是本体工程自身的需要，接口管理是保障接口工程质量的必要手段，做好接口工程是保证客运专线建设达到世界一流客运专线铁路的重要组成部份。 1.2 四电接口工程的特点 四电接口工程本身不是复杂的施工项目，但由于既涉及到桥梁、路基、站场等土建专业，又与电气化、电力、通信、信号等站后专业密切相关，因此略显繁琐。同时，与土建施工过程中的大型项目相比，四电接口工程主要是细部的接地钢筋、接地端子、贯通地线、预埋件等细小内容，容易被忽视。所以土建施工过程中的四电接口工程主要特点是：繁、细。 2.四电接口工程施工方案 新建铁路杭州至长沙客运专线站前工程HKJX-5标段，起止里程 DK569+839.17～DK638+468.75，标段全长68.630km，路基长23.698km，正线桥梁全长44.932km/30座（其中特大桥41.429km/19座，大中桥3.503km/11座），涵洞2247延米/99座，无砟轨道233.382km，车站2座（南昌西站、高安站），联络线2条，联络线特大桥4.667km/2座。因此控制好桥梁、路基、无砟轨道的接口工程是关键，在此基础上把桥梁的四电接口项目与路基做好对应的衔接，就可以确保该标段内接口工程的质量。 四电接口桥梁工程按照土建施工顺序进行安排，分为下部结构、梁体和桥面系。下部工程主要包括桩基、承台、墩身的接地钢筋的预埋和焊接，接地端子的预
TA1 施工组织设计(方案)报审表 工程项目名称：云桂铁路云桂线（云南段）施工合同段：YGTJ-8标编号：
注：本表一式4份，承包单位2份, 监理单位、建设单位各1份。 新建铁路云桂线（云南段） YGTJ-8标 新建铁路云桂线（云南段）Ⅷ标段一分 部 路基、桥梁、隧道四电接口工程 施工方案
编制： 审核： 批准： 2013年4月8日 中铁十九局集团有限公司云桂铁路云南段项目经理部 目录 TA1 施工组织设计(方案)报审表 (1) 一、工程概况： (4) 二、编制依据： (5) 三、施工方案： (5) 3.1路基预留接口施工方案 (5) 3.1.1综合接地施工工序流程 (5) 3.1.2埋设位置及技术要求 (5) 3.1.3施工要点： (6) 3.1.4路基与桥梁贯通地线连接 (8) 3.1.5路基地段接地体、接地端子设置 (9) 3.1.6贯通地线的连接 (9) 3.1.7接续保护： (10) 3.1.8注意事项： (11) 3.1.9接地电阻测试 (12) 3.2路基工程电力、通信、信号、电气化等过轨管预埋 (13) 3.2.1工序流程 (13) 3.2.2过轨管型号及预埋位置 (14)
3.3桥梁预留接口施工 (15) 3.3.1综合接地系统工序流程： (15) 3.4梁及墩预留电缆上、下桥锯齿型槽口及槽道 (17) 3.4.1技术要求 (17) 3.4.2施工要点 (17) 3.5隧道预留接口施工 (18) 3.5.1综合接地及防闪络接地工序流程： (18) 3.5.2接地极施工 (18) 3.5.3二衬接地钢筋施工 (19) 3.6接地端子的埋设 (20) 3.6.1纵向接地钢筋、电缆槽处接地端子施工 (20) 3.6.2隧道拱顶接地端子施工 (20) 3.6.3隧道综合洞室接地端子施工 (20) 3.7隧道贯通地线施工 (20) 3.8隧道接地钢筋的焊接 (21) 3.9隧道综合接地电阻检测 (21) 3.10隧道过轨管埋设施工 (22) 3.10.1技术要求 (22) 3.10.2施工要点 (22) 一、工程概况： 新建铁路云桂线（云南段）YGTJ-8标段一分部承建施工起止里程为D2K687+400～D2K698+350，全长10.95km。分部所辖主体工程主要包含：隧道3座，分别为上村隧道、小团山隧道、老笑三号隧道，合计8285延长米。其中上村隧道全长6645延长米，为我单位重点控制性工程，也是云桂铁路（云南段）Ⅱ级风险隧道；桥梁7座，分别为巴江双线大桥、洗洒海1号双线大桥、洗洒海2号双线大桥、秧田
接口工程施工方案
一、工程接口 电缆沟槽、综合接地、声屏障基础、接触网立柱基础、过轨管线等与“四电”相关预埋结构与站前工程同步施工，站后单位施工前由建设单位组织对接口工程进行验收。 二、站前工程与站后四电接口 本工程区间主要有路基、桥等专业配合站后电力、接触网、通信、信息预留过轨套管，电缆槽预制铺设，综合接地接口位置预留，站前给站后提供作业面等交叉工作。 本工程各需要站前路基、桥等配合站后通信信息、电力、接触网等专业预留接口、过轨穿线管、综合管沟，并根据施工组织节点日期给站后各专业提供一定工作面，确保站后工程按期按完成。 三、站前预留接口检查 站前预留四电工程接口与站前工程同步进行，站前预留四电工程接口检查工作由各专业工区的专业人员组成检查组联合检查完成。重点检查以下项目： （一）电缆槽 1.过轨管、槽采用材质、规格应满足与相关站前主体工程同设计寿命的要求，在寿命期内不应损毁。 2.混凝土电缆槽、电缆井均设置钢筋混凝土盖板，盖板应能承受一般养护维修车辆碾压。 3.线路两侧均设通信、信号及电力电缆槽，且路基、桥梁间相互贯通。 4.路基、桥梁设计的电缆槽（含过轨管、槽）及结合部要求平顺，弯曲时的半径不小于600mm。 5.电缆槽设置于路肩上，电缆槽内应考虑排水设施。 6.声屏障设置于电缆槽的外侧。 （二）过轨管线埋设 1.从路基中过轨的通信、信号电缆，采用φ100 mm镀锌钢管防护，过轨管道的顶面距轨面997mm。从路基中过轨的电力电缆，采用镀锌钢管防护，过轨钢管内径不小于150mm，过轨管道的顶面距轨面不小于1000mm。 2.接触网过轨管应采用高强度PVC管，过轨埋设时采用外包混凝土排管
TA1 施工组织设计(方案)报审表
新建铁路云桂线（云南段） YGTJ-8标 新建铁路云桂线（云南段）Ⅷ标段一分部路基、桥梁、隧道四电接口工程 施工方案 编制： 审核： 批准： 2013年4月8日 中铁十九局集团有限公司云桂铁路云南段项目经理部
目录 一、工程概况： (4) 二、编制依据： (4) 三、施工方案： (4) 3.1路基预留接口施工方案 (4) 3.1.1综合接地施工工序流程 (4) 3.1.2埋设位置及技术要求 (5) 3.1.3施工要点： (5) 3.1.4路基与桥梁贯通地线连接 (8) 3.1.5路基地段接地体、接地端子设置 (8) 3.1.6贯通地线的连接 (9) 3.1.7接续保护： (10) 3.1.8注意事项： (10) 3.1.9接地电阻测试 (12) 3.2路基工程电力、通信、信号、电气化等过轨管预埋 (13) 3.2.1工序流程 (13) 3.2.2过轨管型号及预埋位置 (13) 3.3桥梁预留接口施工 (14) 3.3.1综合接地系统工序流程： (14) 3.4梁及墩预留电缆上、下桥锯齿型槽口及槽道 (17) 3.4.1技术要求 (17) 3.4.2施工要点 (17) 3.5隧道预留接口施工 (18) 3.5.1综合接地及防闪络接地工序流程： (18) 3.5.2接地极施工 (18) 3.5.3二衬接地钢筋施工 (20) 3.6接地端子的埋设 (20) 3.6.1纵向接地钢筋、电缆槽处接地端子施工 (20) 3.6.2隧道拱顶接地端子施工 (21) 3.6.3隧道综合洞室接地端子施工 (21) 3.7隧道贯通地线施工 (22) 3.8隧道接地钢筋的焊接 (22) 3.9隧道综合接地电阻检测 (23) 3.10隧道过轨管埋设施工 (23) 3.10.1技术要求 (23) 3.10.2施工要点 (24)
新建京沪高速铁路 土建工程四电接口施工验收细则 二○○九年七月
目录 1车站及路基段接口预留要求2 1.1接触网基础预留要求 2 1.1.1H型钢柱基础 2 1.1.2钢管支柱基础 3 1.1.3无拉线下锚支柱基础 3 1.1.4下锚拉线基础 4 1.1.5支柱基础与拉线基础施工误差要求 5 1.1.6钢管硬横跨基础 5 1.1.7硬横跨基础施工误差要求 6 1.2电缆槽预留要求 7 1.3电缆过轨要求 7 2桥梁接口预留要求9 2.1接触网基础预留要求 9 2.1.1H型钢柱基础 9 2.1.2下锚拉线基础 10 2.1.3基础施工误差要求 11 2.1.4硬横跨基础 11 2.1.5硬横跨基础施工误差要求 12 2.2电缆槽预留要求 13 2.3电缆上桥预留要求 13
2.3.1电牵电缆上桥 13 2.3.2通信基站电缆上桥 14 2.3.3信号中继站电缆上桥 15 2.3.4电缆上桥槽道预埋要求 15 2.3.5锯齿槽预留要求 15 2.3.6高架站电缆过轨及桥下槽道预留： 15 3隧道接口预留要求16 3.1预埋槽道说明 16 3.2预埋槽道要求 20 3.3电缆槽预留要求 22 4四电对综合接地预留要求22 4.1综合接地系统施工验收注意事项 22 4.2桥梁区段综合接地预留要求 23 4.3隧道区段综合接地预留要求 25 4.4路基区段综合接地预留要求 27 4.5站场综合接地预留要求 30 4.5.1路基段站场综合接地预留要求 30 4.5.2高架站站场综合接地预留要求 31 4.6接地电阻的测试 31 4.7接地效果达不到要求时的补救措施 34

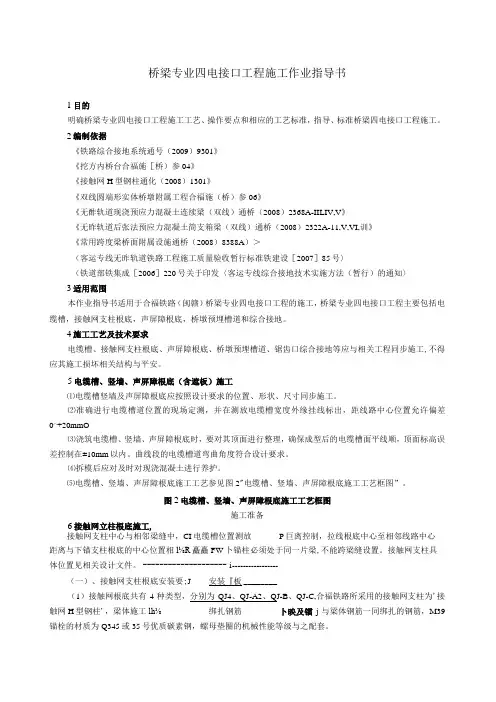

四电接口工程施工作业指导书 1．适用范围 适用于新建铁路沪昆客专长昆湖南段CKTJ-Ⅳ标三分部桥涵工程桥梁四电接口工程施工。 2．编制依据 （1）《接触网基础预留接口设计图》 （2）《电缆上下桥预埋槽道设计通用图》 （3）《客运专线铁路桥涵工程质量验收暂行标准》（铁建设[2005]160号） （4）《接口检查记录表（暂行）的通知》 （5）《铁路综合接地系统》（通号（2009）9301） （6）关于印发《客运专线综合接地技术实施办法（暂行）》的通知（铁集成[2006]220号） 3．施工准备 2.1技术准备 由项目总工程师组织工程技术人员，各部门人员认真查看复核施工设计图及工程相关的规范、规程、标准，编制好技术交底及作业指导书。 作好前期的测量工作，所有使用仪器必须经检校合格后方能使用。测量成果必须准确，并经过复测检查，报审，确保万无一失。 2.2人员组织
首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。组织以项目总工为主的技术培训会，使操作工人对承台结构型式等熟悉掌握，做到心中有数，使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控、有序进行。 其次严格作业值班制度，保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业，不搞疲劳战术。 2.3材料组织 根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。 4. 技术要求 （1）桥梁综合接地技术要求 ○1桩基础桥墩接地设置：在每根桩中选择一根通长主筋作为接地，桩基中的接地钢筋与承台中的环形接地钢筋用Ｌ形钢筋焊接牢固；在墩身中设置两根直径为16mm的接地钢筋，一端与承台接地钢筋焊接牢固，一端与墩帽处得接地端子相连，墩身的接地钢筋可以选用墩身的主筋。 ○2明挖基础桥墩接地设置

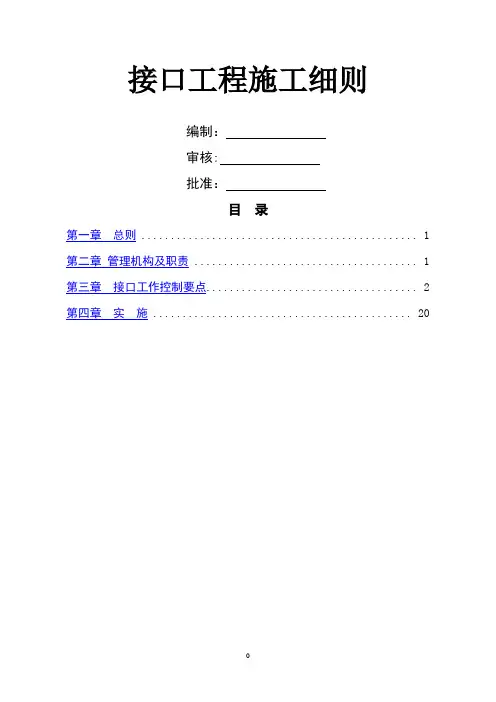

接口工程施工细则 编制： 审核： 批准： 目录 第一章总则 (1)
